PDK-TS01(-L) - Hållare för elektronisk enhet PIONEER - Gratis bruksanvisning och manual

Produkttyp	Bordsstativ för plasmaskärm
Märke	Pioneer
Modell	PDK-TS01(-L)
Mått (L x H x D)	566 x 508 x 339 mm
Vikt (stativ ensamt)	4,0 kg
Totalvikt med 50-tums skärm	42,9 kg
Totalvikt med 43-tums skärm	35,5 kg
Material	Metall
Strömförsörjning	Ej tillämplig (mekaniskt stativ)
Användning	Endast inomhus, på plan och stabil yta
Kompatibilitet	Pioneer plasmaskärmar 43" och 50"
Installation	Kräver minst två personer; golvmontering rekommenderas
Underhåll	Rengör med mjuk, torr trasa; undvik lösningsmedel
Förpackningens innehåll	2 stöttpelare, 2 bultar M8x20, 2 bultar M8x40, 2 stabiliseringsbultar, insexnyckel
Reservdelar	Tillgängliga hos Pioneer-återförsäljare
Säkerhet	Vägg- eller golvfästning med lina och krokar (ingår ej) för att förhindra fall

Vanliga frågor - PDK-TS01(-L) PIONEER

Vilken typ av skärm kan installeras på stativet PDK-TS01(-L)?

Detta stativ är utformat enbart för Pioneer plasmaskärmar på 43 och 50 tum. Använd det inte med andra märken eller storlekar.

Måste stativet fästas i golvet?

Det rekommenderas starkt att fästa stativet i golvet eller väggen med en stark lina och krokar (säljs separat) för att undvika fallrisk.

Hur många personer behövs för installationen?

Installationen måste utföras av minst två personer på grund av skärmens vikt och storlek.

Vilka mått har stativet?

Måtten är 566 mm bredd, 508 mm höjd och 339 mm djup.

Vilken är den maximala vikten som stöds?

Stativet ensamt väger 4,0 kg. Med en 50-tums skärm når totalvikten 42,9 kg och med en 43-tums skärm 35,5 kg.

Hur rengör man stativet?

Använd en mjuk, torr trasa. Använd inte lösningsmedel eller slipande medel som kan skada ytbehandlingen.

Kan jag installera tillvalhögtalare med detta stativ?

Ja, stativet är kompatibelt med valfria Pioneer-högtalare som monteras på sidorna eller under skärmen. Se borrhålsmönstret i manualen.

Vilka verktyg medföljer stativet?

Stativet levereras med monteringsbultar (M8x20 och M8x40), stabiliseringsbultar och en insexnyckel. Golvmonteringsskruvar medföljer inte.

Kan jag använda detta stativ utomhus?

Nej, detta stativ är endast avsett för inomhusbruk. Installera det inte nära en värmekälla eller i fuktig miljö.

Vad gör jag om en bult saknas?

Kontakta din Pioneer-återförsäljare för att få reservdelar. Använd inte felaktiga skruvar, eftersom det kan äventyra säkerheten.

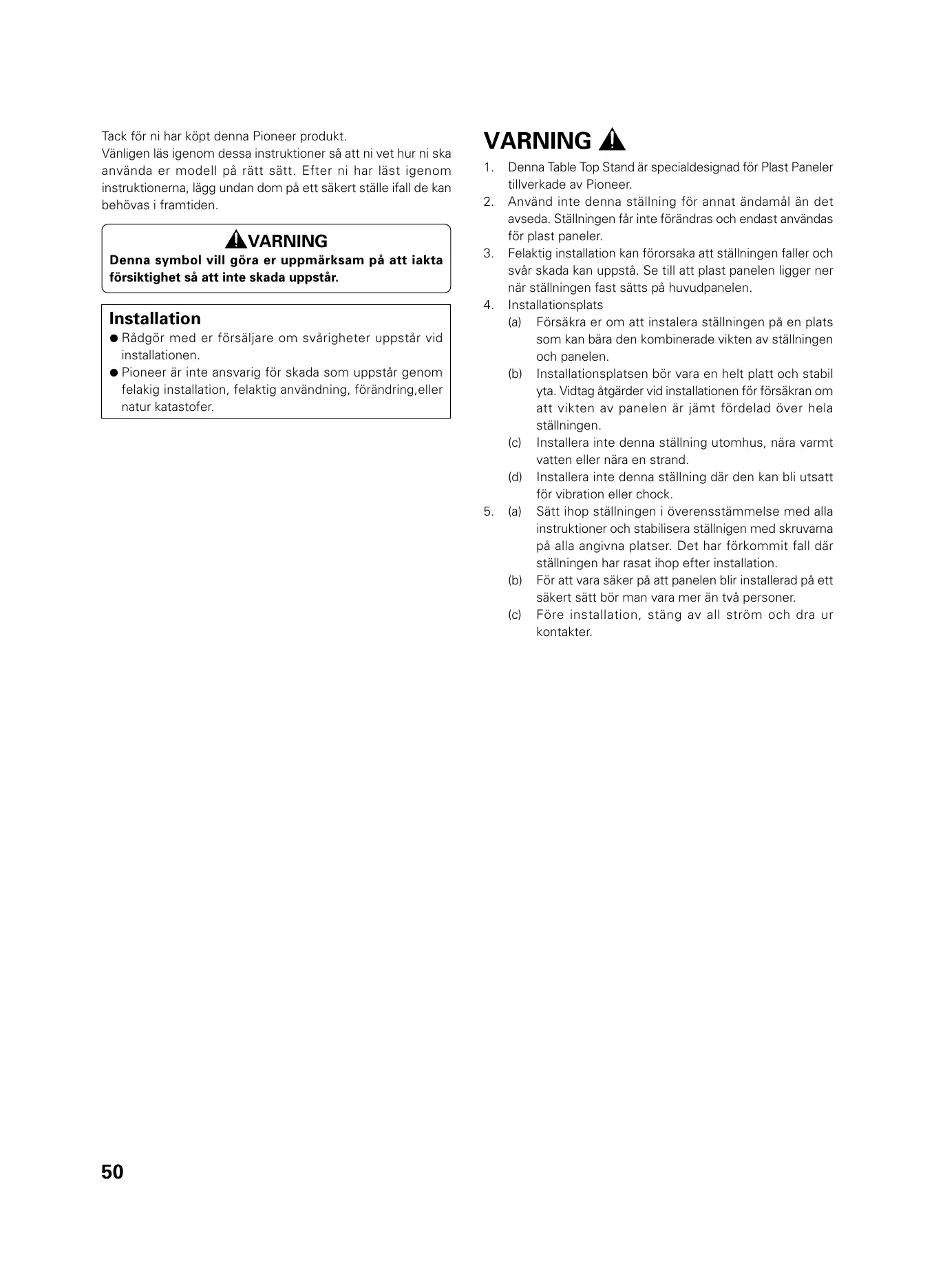

BRUKSANVISNING PDK-TS01(-L) PIONEER

Tack för ni har köpt denna Pioneer produkt.

Vänligen läs igenom dessa instruktioner så att ni vet hur ni ska använda er modell på rätt sätt. Efter ni har läst igenom instruktionerna, lägg undan dom på ett säkert ställe ifall de kan behövas i framtiden.

WARNING

Denna symbol vill göra er uppmärksam på att iakta försiktighet så att inte skada uppstår.

Installation

• Rådgör med er försäljare om svårigheter uppstår vid installationen.
• Pioneer är inte ansvarig för skada som uppstår genom felakig installation, felaktig användning, förändring, eller natur katastofer.

WARNING

1. Denna Table Top Stand är specialdesignad för Plast Paneler tillverkade av Pioneer.
2. Använd inte denna ställning för annat ändamål än det avseda. Ställningen får inte förändras och endast användas för plast paneler.
3. Felaktig installation kan förorsaka att ställningen faller och svår skada kan uppstå. Se till att plast panelen ligger ner när ställningen fast sätts på huvudpanelen.
4. Installationsplats
   (a) Försäkra er om att instalera ställningen på en plats som kan bära den kombinerade vikten av ställningen och panelen.
   (b) Installationsplatsen bör vara en helt platt och stabil yta. Vidtag åtgärder vid installationen för försäkran om att vikten av panelen är jämt fördelad över hela ställningen.
   (c) Installera inte denna ställning utomhus, nära varmt vatten eller nära en strand.
   (d) Installera inte denna ställning där den kan bli utsatt för vibration eller chock.
5. (a) Sätt ihop ställningen i överensstämmelse med alla instruktioner och stabilisera ställnigen med skruvarna på alla angivna platser. Det har förkommit fall där ställningen har rasat ihop efter installation.
   (b) För att vara säker på att panelen blir installerad på ett säkert sätt bör man vara mer än två personer.
   (c) Före installation, stäng av all ström och dra ur kontakter.

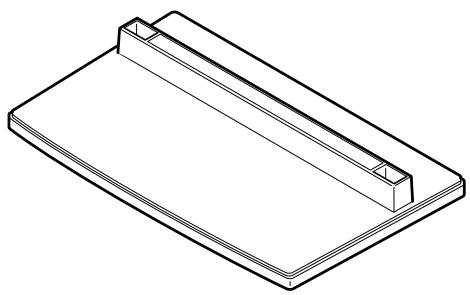

Kontrollera att ni har all delar

• Ställningsrör (vänster och höger, utbytbara) .... 2

- Hexagonal skruvnyckel 1

- Skruvar (4 x 8) ...... 4

- Installationsbultar ① (M8 x 20).... 2

- Installationsbultar ② (M8 × 40) ...... 2

- Stabiliseringsbultar .... 2

1. Ställning Hopsättning

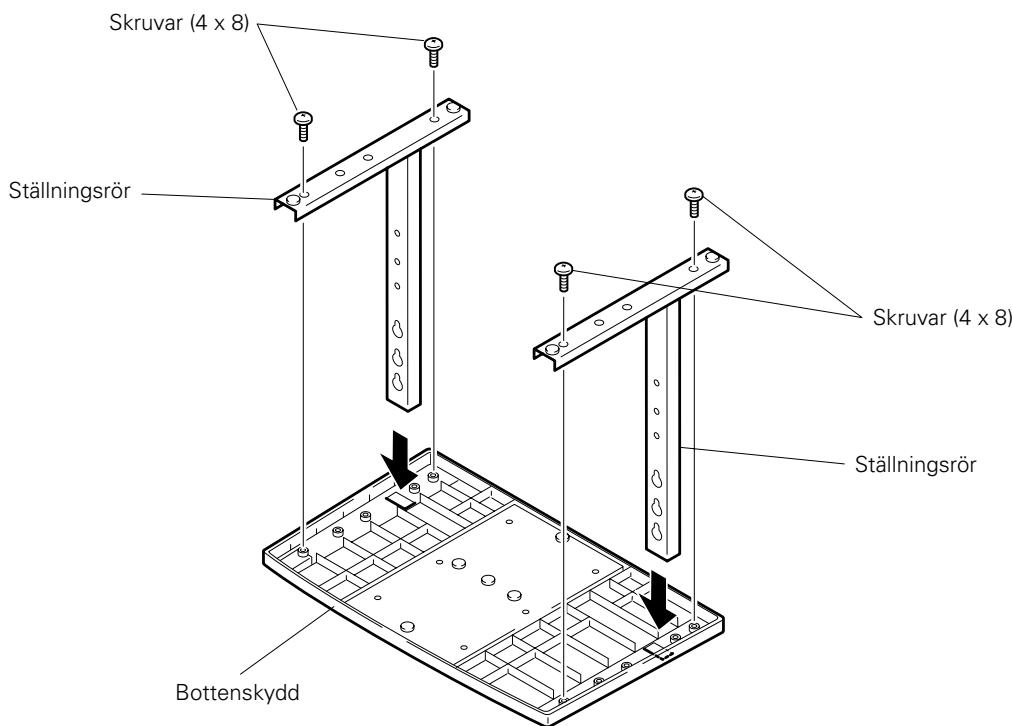

Steg för hopsättning

1. Vänd bottenskyddet med undersidan upp.
2. För in ställningsrören i bottenskyddet.
3. Använd det medföljande skruvarna för att stabilisera ställningsrören.

Skruvar (4 x 8) Ställningsrör Skruvar (4 x 8) Ställningsrör Bottenskydd

2. Fastsättning av ställningen till Plastpanelen

■ Normal Installation

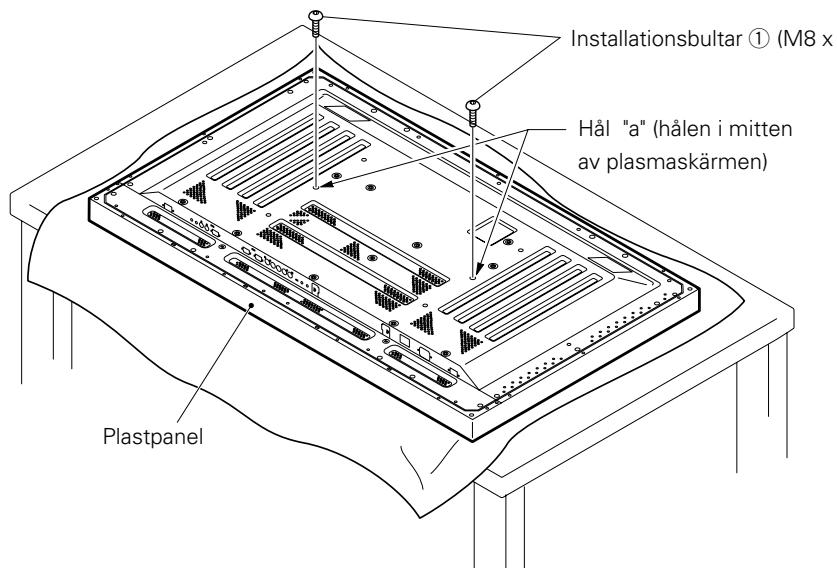

Steg 1. När plastpanelen ligger rakt ner, för in och försäkra de två installtionsbultarna ① (8 x 20) i hålen "a" i plastpanelens hölje.

Skruva dessa bultar ① ändast så långt att inte träden år synlig från sidan (om bultarna skruvas för hårt kan inte panelen sättas på).

Installationsbultar ① (M8 x Hål "a" (hålen i mitten av plasmaskärmen) Plastpanel

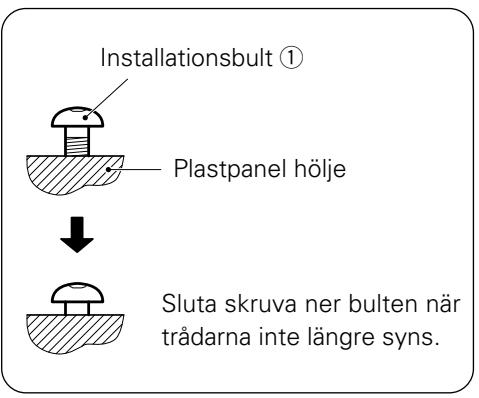

Installationsbult ① Plastpanel hölje Sluta skruva ner bulten när trådarna inte längre syns.

- Angående skruvhål för ställningsrören då ställningen används som en desktop ställning

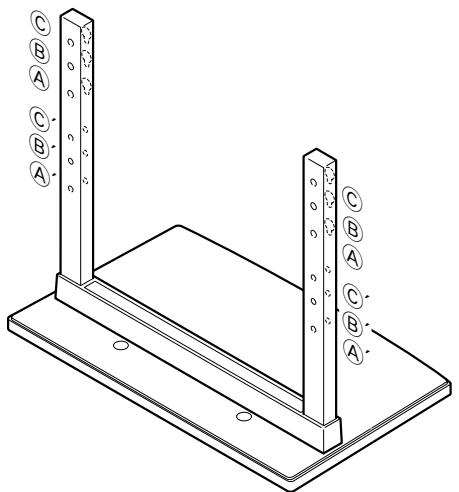

Tabell: Ställningsrörets skruvhål när ställningen används som en desktop ställning

Plasmaskärmas modell	Specifikationer	Skruvhål använda med
50"	Normal användning.	B, B'
	Med tillvalbara högtalare monterade under skärmen.
43"	Utan tillvalbara högtalare.	A, A'
	Med tillvalbara högtalare monterade under skärmen.
	Med tillvalbara högtalare monterade på skärmens båda sidor.	B, B'

Notera: Hålen c och c' är till för montering av andra tillgängliga tillval osv.

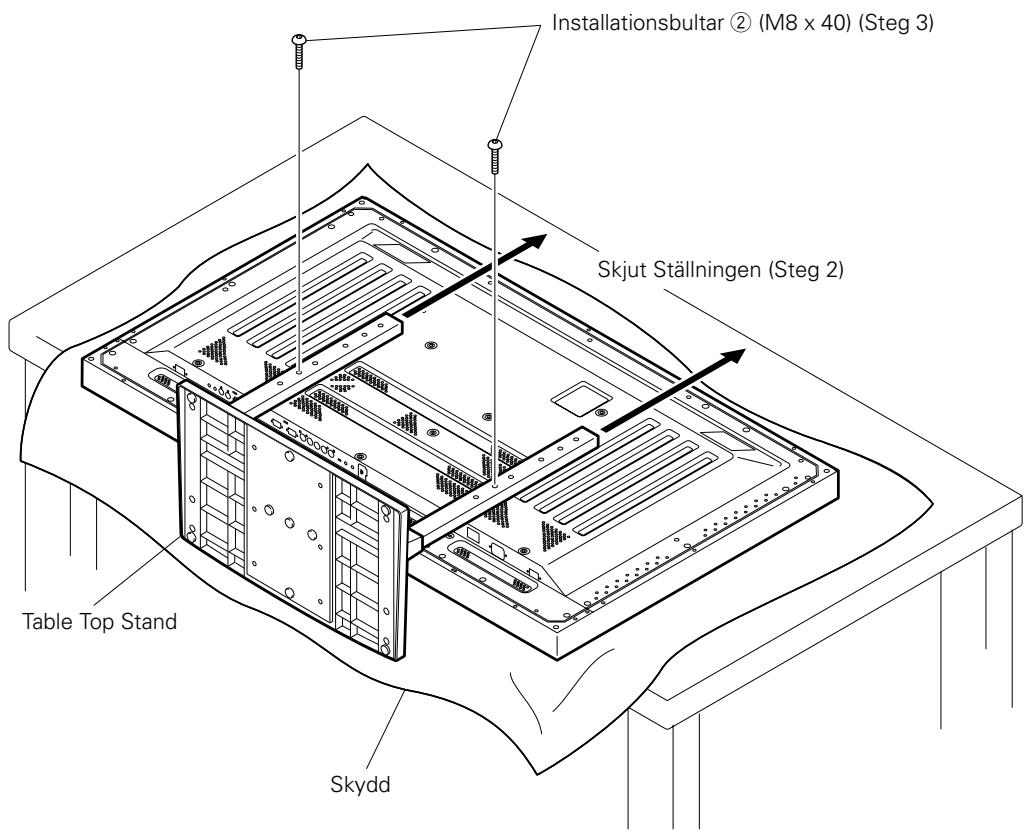

Steg 2. Se figur, haka hållen på ställningsrören (antingen rör Ⓐ eller Ⓑ) på installationsbultarnas skruvhuvuden ①. Skjut sedan ställningen uppåt till huvud plastpanelen tills den hakar i installationsbultarna ①. (hopsatt ställning glider inte mer än 19 mm).

Steg 3. Skjut installationsbultarna ② (M8x40) genom ställningsrören och dra till installationsbultarna med medföljande hexagonal skruvnyckel (Hålen ska kombineras rätt, Ⓐ–A′ och Ⓑ–B′).

Steg 4. Dra till installationsbultarna ① med medföljande hexagonal skruvnyckel.

1. Placera ett skydd under panelen för att skydda den från skador.
2. Montera endast med plastpanelen liggande platt på ett bord eller liknande ytta.
3. kruva in skruven vertikalt i hålen och dra at dem, men använd ej mer an nödvändig kraft så att skruven dras åt för hårt.
4. Lägg ställningen så att skruvhålen och bultarna som förbinder huvudpanelen ligger korrekt.
5. Skärmen är en 50" modell som väger 40KG och har ett tunt djup, vilket gör den väldigt ostabil. Därför krävs det minst två personer för att installera den.

Installationsbultar ② (M8 x 40) (Steg 3) Skjut Ställningen (Steg 2) Table Top Stand Skydd

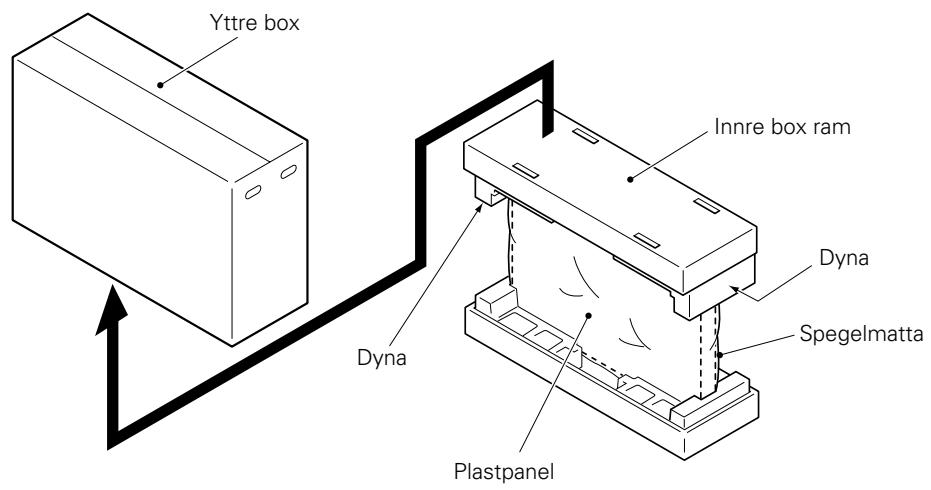

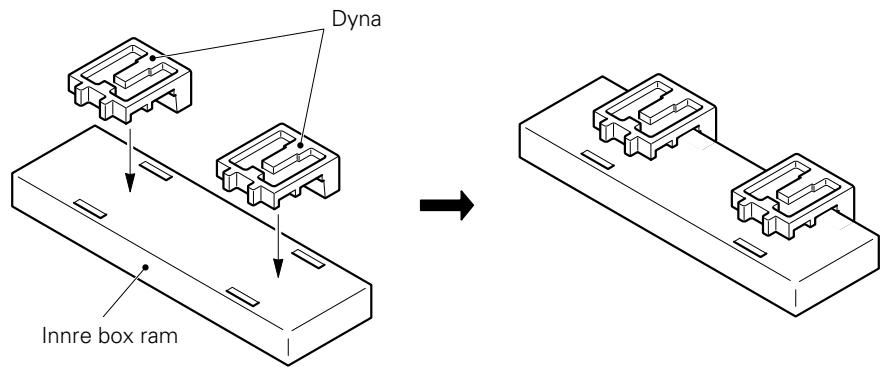

■ Instruktioner för användning av huvudpanelens förpackningsmaterial som ställning vid arbete på panelen. (Bilden visar 50" skärmen.)

- Uppsättning av förpackningsmaterial till hunvud plastpanelen

Yttre box Dyna Innre box ram Dyna Spegelmatta Plastpanel

Steg 1. Kontruera ställningen för plastpanelen genom att använda den innre boxens ram och dyna enligt bild ovan (alla dynor är identiska).

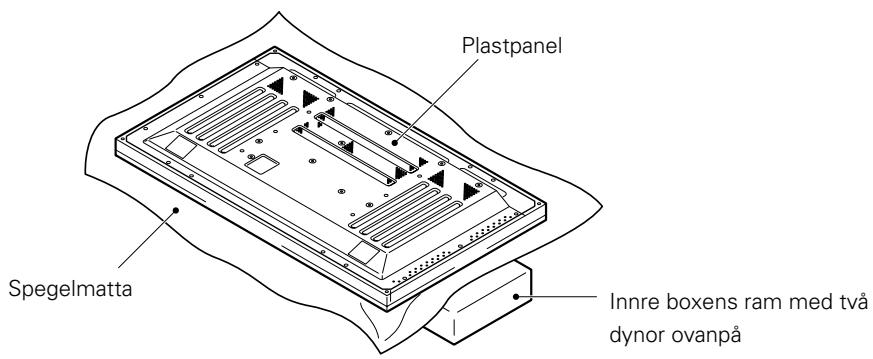

Steg 2. Sätt ner plastpanelen på dynorna enligt figuren nedan.

Plastpanel Spegelmatta Innre boxens ram med två dynor ovanpå

Stap 3. Följ instruktionerna i steg 1-4 i "Normal Installation" för att fästa ställningen på plastpanelen.

3. Efter hopsättning, sätt fast ställningen i golvet för att förhindra att den ramlar.

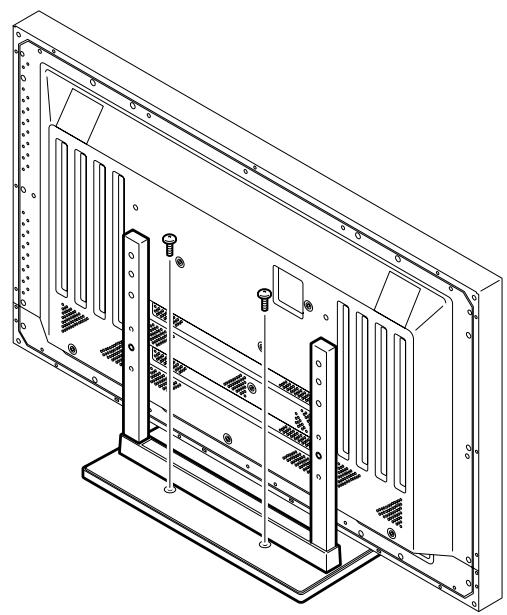

■ Fastsättning i golvet

- Använd skruvar (säljs separat) för att sätta fast ställningen.

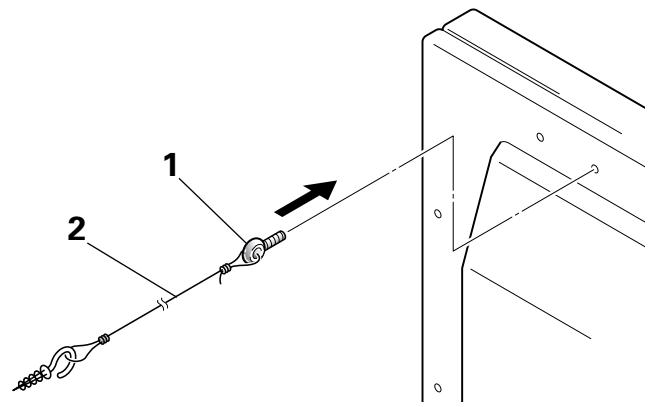

■ Exempel på användning av stabiliseringsskruvarna. (Bilden visar 50" skärmen)

1. Fäst stabiliseringsbultarna som medföljer ställningen på plasma skärmen.
2. Stabilisera panelen ganom att stödja den mot en vägg. (Upprepa samma steg från sidan för att stabilisera hopsättningen från vänster och höger)

Använd rep och krokar som finns på marknaden (säljs separat).

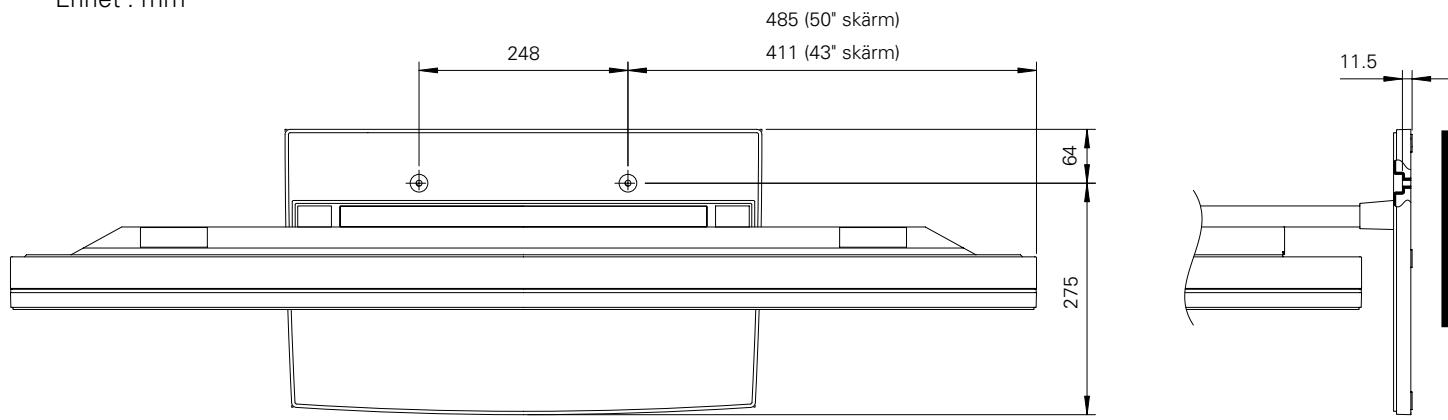

■ Installations koordinater för skruvar som används för att stabilisera ställningen i golvet.

*Använd M6, längd över 20 mm

Enhet : mm

485 (50" skärm) 411 (43" skärm) 248 64 275 11.5

■ Specifikationer

Dimensioner 566 (B) x 508 (H) x 339 (D) mm

Vikt 4.0 kg

42.9 kg (Nar 50" skärmen monteras)

35.5 kg (Nar 43" skärmen monteras)

■ Dimensions Diagram

Enhet : mm

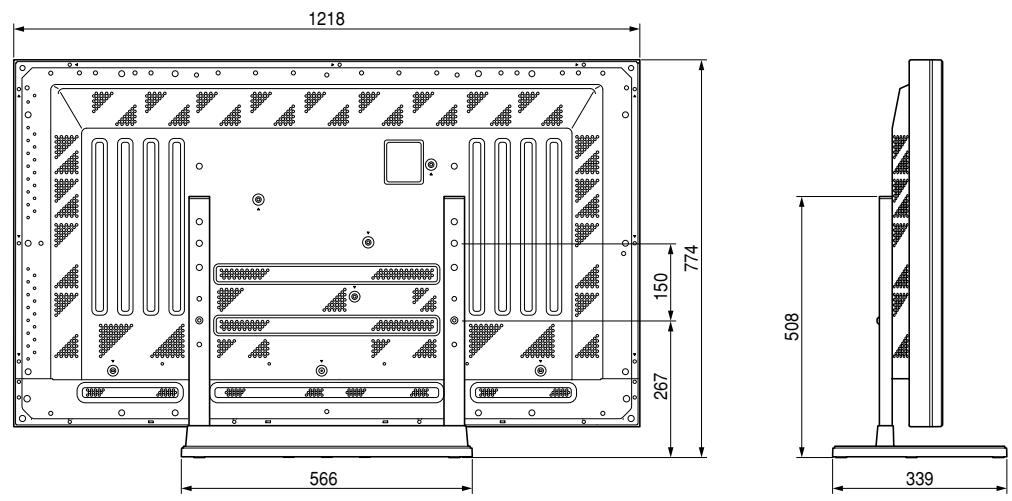

50" skärmen under normal användning (utan tillvalbara högtalare)

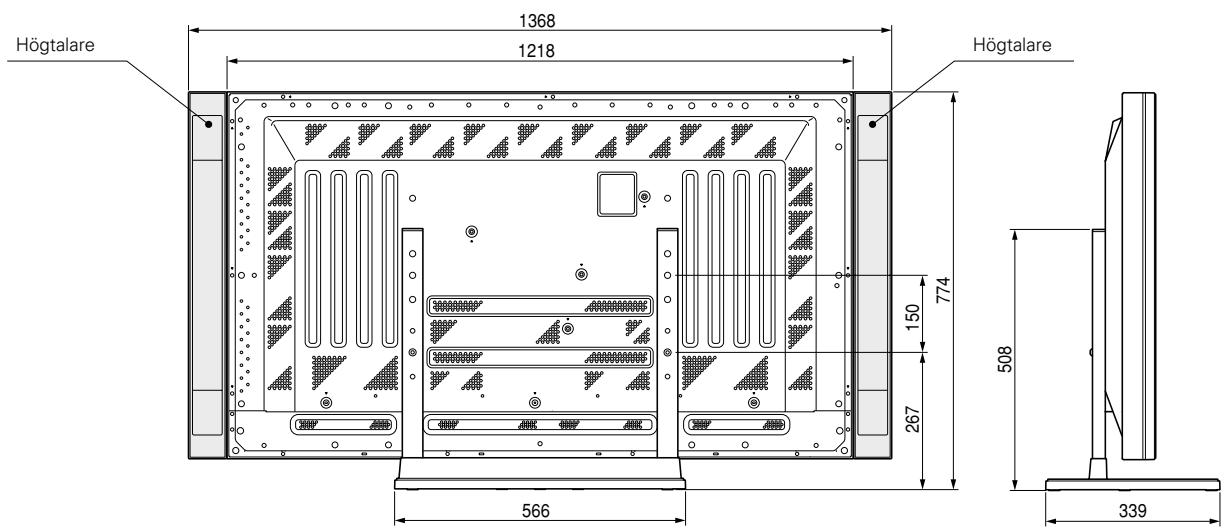

50" skärm med tillvalbara högtalare monterade på båda sidorna av skärmen

Högtalare 1368 1218 Högtalare 774 150 267 508 566 339

43" skärm utan tillvalbara högtalare

43" skärm med tillvalbara högtalare monterade på båda sidorna av skärmen

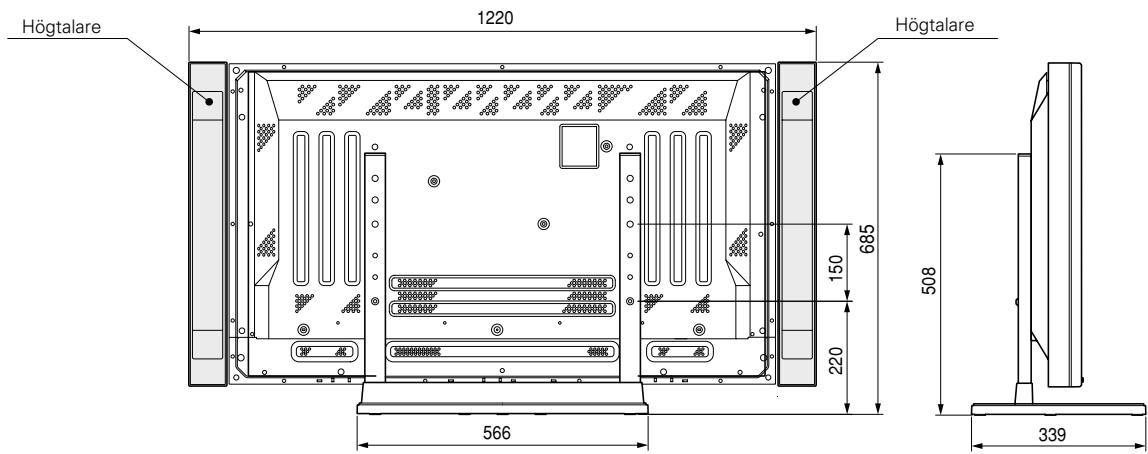

Högtalare 1220 Högtalare 685 150 220 508 566 339

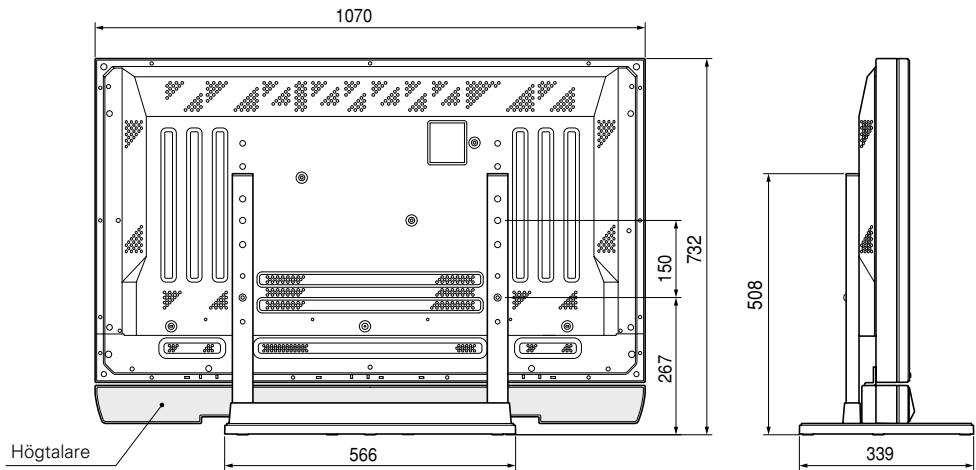

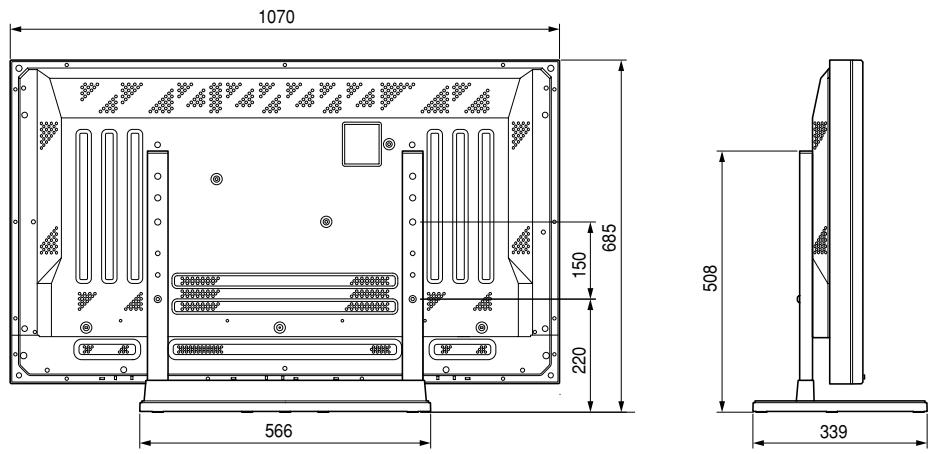

43" med tillvalbara högtalare monterade under skärmen

1070 732 150 267 508 Högtalare 566 339
