PDK-TS01(-L) - Halter für elektronisches gerät PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Tischständer für Plasma-Bildschirm
Marke	Pioneer
Modell	PDK-TS01(-L)
Abmessungen (B x H x T)	566 x 508 x 339 mm
Gewicht (Ständer allein)	4,0 kg
Gesamtgewicht mit 50-Zoll-Bildschirm	42,9 kg
Gesamtgewicht mit 43-Zoll-Bildschirm	35,5 kg
Material	Metall
Stromversorgung	Nicht zutreffend (mechanische Halterung)
Verwendung	Nur für den Innenbereich, auf ebener und stabiler Oberfläche
Kompatibilität	Pioneer Plasma-Bildschirme 43" und 50"
Installation	Erfordert mindestens zwei Personen; Bodenbefestigung empfohlen
Pflege	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Lieferumfang	2 Stützpfeiler, 2 Schrauben M8x20, 2 Schrauben M8x40, 2 Stabilisierungsschrauben, Inbusschlüssel
Ersatzteile	Erhältlich beim Pioneer-Händler
Sicherheit	Befestigung an der Wand oder am Boden mit Seil und Haken (nicht im Lieferumfang) zur Vermeidung von Stürzen

Häufig gestellte Fragen - PDK-TS01(-L) PIONEER

Welchen Bildschirmtyp kann man auf dem Ständer PDK-TS01(-L) installieren?

Dieser Ständer ist ausschließlich für Pioneer-Plasma-Bildschirme mit 43 und 50 Zoll ausgelegt. Verwenden Sie ihn nicht mit anderen Marken oder Größen.

Muss der Ständer am Boden befestigt werden?

Es wird dringend empfohlen, den Ständer mit einem stabilen Seil und Haken (separat erhältlich) am Boden oder an der Wand zu befestigen, um jegliche Sturzgefahr zu vermeiden.

Wie viele Personen sind für die Installation erforderlich?

Die Installation muss von mindestens zwei Personen durchgeführt werden, aufgrund des Gewichts und der Größe des Bildschirms.

Welche Abmessungen hat der Ständer?

Die Abmessungen betragen 566 mm Breite, 508 mm Höhe und 339 mm Tiefe.

Welches maximale Gewicht wird getragen?

Der Ständer allein wiegt 4,0 kg. Mit einem 50-Zoll-Bildschirm beträgt das Gesamtgewicht 42,9 kg, und mit einem 43-Zoll-Bildschirm 35,5 kg.

Wie reinige ich den Ständer?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden, die die Oberfläche beschädigen könnten.

Kann ich optionale Lautsprecher mit diesem Ständer installieren?

Ja, der Ständer ist kompatibel mit optionalen Pioneer-Lautsprechern, die an den Seiten oder unter dem Bildschirm befestigt werden. Beachten Sie die Bohrtabelle in der Anleitung.

Welche Werkzeuge werden mit dem Ständer mitgeliefert?

Der Ständer wird mit den Montageschrauben (M8x20 und M8x40), Stabilisierungsschrauben und einem Inbusschlüssel geliefert. Die Bodenbefestigungsschrauben sind nicht im Lieferumfang enthalten.

Kann ich diesen Ständer im Freien verwenden?

Nein, dieser Ständer ist nur für den Innenbereich geeignet. Installieren Sie ihn nicht in der Nähe einer Wärmequelle oder in feuchter Umgebung.

Was tun, wenn eine Schraube fehlt?

Wenden Sie sich an Ihren Pioneer-Händler, um Ersatzteile zu erhalten. Verwenden Sie keine nicht konformen Schrauben, da dies die Sicherheit beeinträchtigen könnte.

BEDIENUNGSANLEITUNG PDK-TS01(-L) PIONEER

C B A C B A C B A C B A

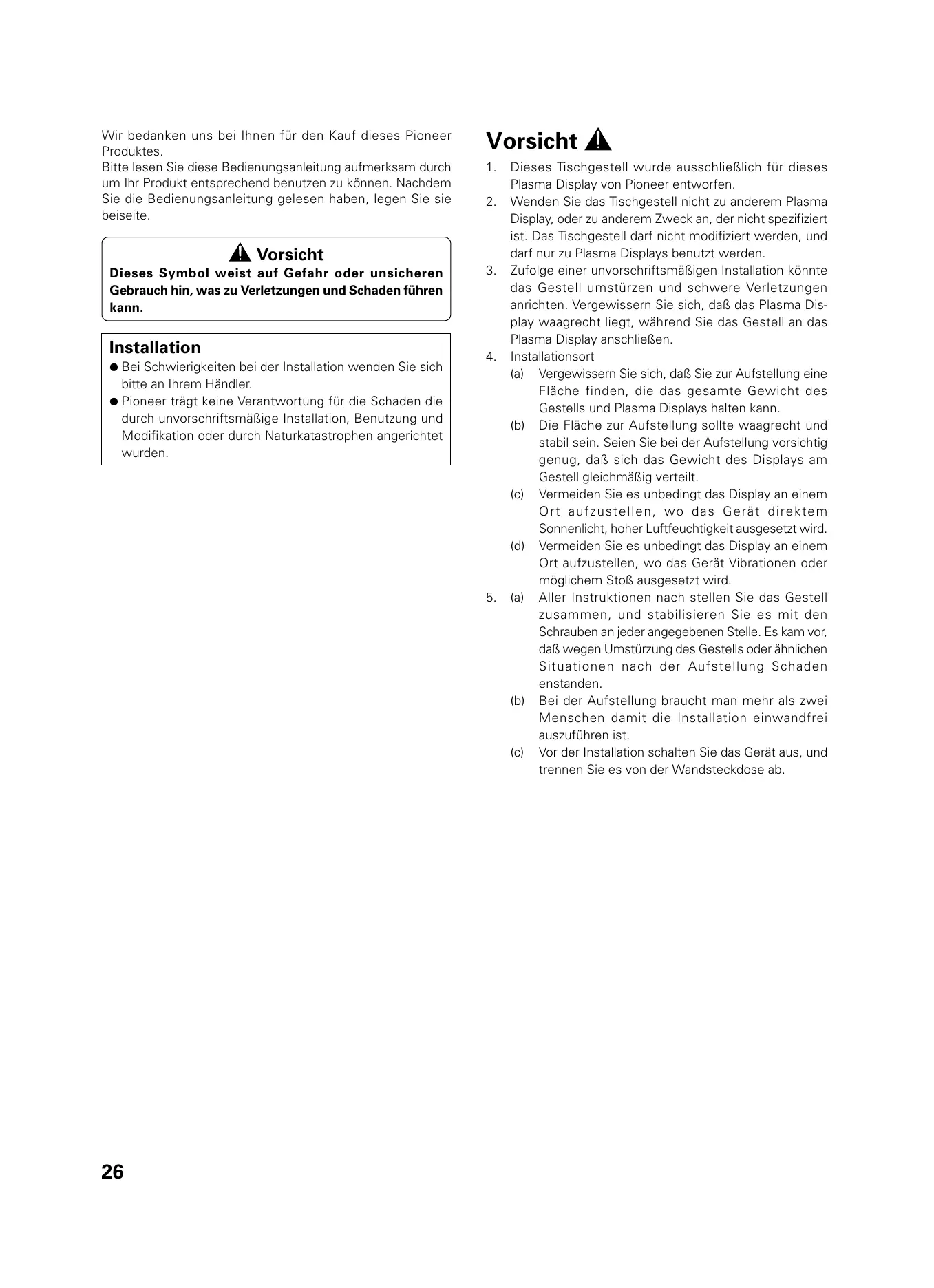

Wir bedanken uns bei Ihnen für den Kauf dieses Pioneer Produktes.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch um Ihr Produkt entsprechend benutzen zu können. Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie beiseite.

Vorsicht

Dieses Symbol weist auf Gefahr oder unsicheren Gebrauch hin, was zu Verletzungen und Schaden führen kann.

Installation

• Bei Schwierigkeiten bei der Installation wenden Sie sich bitte an Ihrem Händler.
• Pioneer trägt keine Verantwortung für die Schaden die durch unvorschriftsmäßige Installation, Benutzung und Modifikation oder durch Naturkatastrophen angerichtet wurden.

Vorsicht

1. Dieses Tischgestell wurde ausschließlich für dieses Plasma Display von Pioneer entworfen.
2. Wenden Sie das Tischgestell nicht zu anderem Plasma Display, oder zu anderem Zweck an, der nicht spezifiziert ist. Das Tischgestell darf nicht modifiziert werden, und darf nur zu Plasma Displays benutzt werden.
3. Zufolge einer unvorschriftsmäßigen Installation könnte das Gestell umstürzen und schwere Verletzungen anrichten. Vergewissern Sie sich, daß das Plasma Display waagrecht liegt, während Sie das Gestell an das Plasma Display anschließen.
4. Installationsort

(a) Vergewissern Sie sich, daß Sie zur Aufstellung eine Fläche finden, die das gesamte Gewicht des Gestells und Plasma Displays halten kann.

(b) Die Fläche zur Aufstellung sollte waagrecht und stabil sein. Seien Sie bei der Aufstellung vorsichtig genug, daß sich das Gewicht des Displays am Gestell gleichmäßig verteilt.

(c) Vermeiden Sie es unbedingt das Display an einem Ort aufzustellen, wo das Gerät direktem Sonnenlicht, hoher Luftfeuchtigkeit ausgesetzt wird.

(d) Vermeiden Sie es unbedingt das Display an einem Ort aufzustellen, wo das Gerät Vibrationen oder möglichem Stoß ausgesetzt wird.

1. (a) Aller Instruktionen nach stellen Sie das Gestell zusammen, und stabilisieren Sie es mit den Schrauben an jeder angegebenen Stelle. Es kam vor, daß wegen Umstürzung des Gestells oder ähnlichen Situationen nach der Aufstellung Schaden enstanden.
   (b) Bei der Aufstellung braucht man mehr als zwei Menschen damit die Installation einwandfrei auszuführen ist.
   (c) Vor der Installation schalten Sie das Gerät aus, und trennen Sie es von der Wandsteckdose ab.

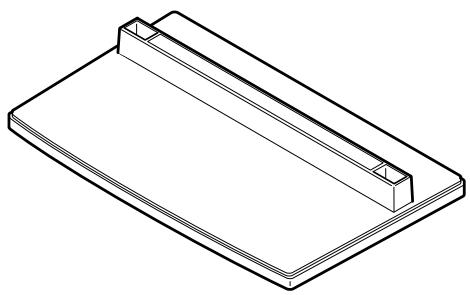

Kontrollieren Sie, daß Sie über alle Komponenten verfügen

• Gestellröhre (links und rechts, umsetzbar) ...... 2

- Hexangulärer Schraubenzieher .... 1

• Schrauben (4 x 8) ..... 4

- Senkkopfschrauben zur Installation ① (M8 x 20).... 2

- Senkkopfschrauben zur Installation ② (M8 x 40) ...... 2

- Senkkopfschrauben zur Stabilization .... 2

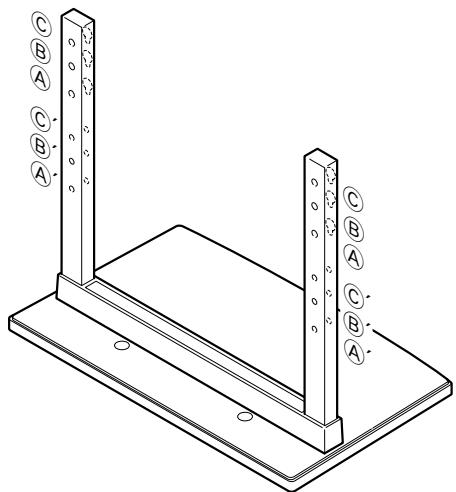

1. Der Zusammenbau des Gestells

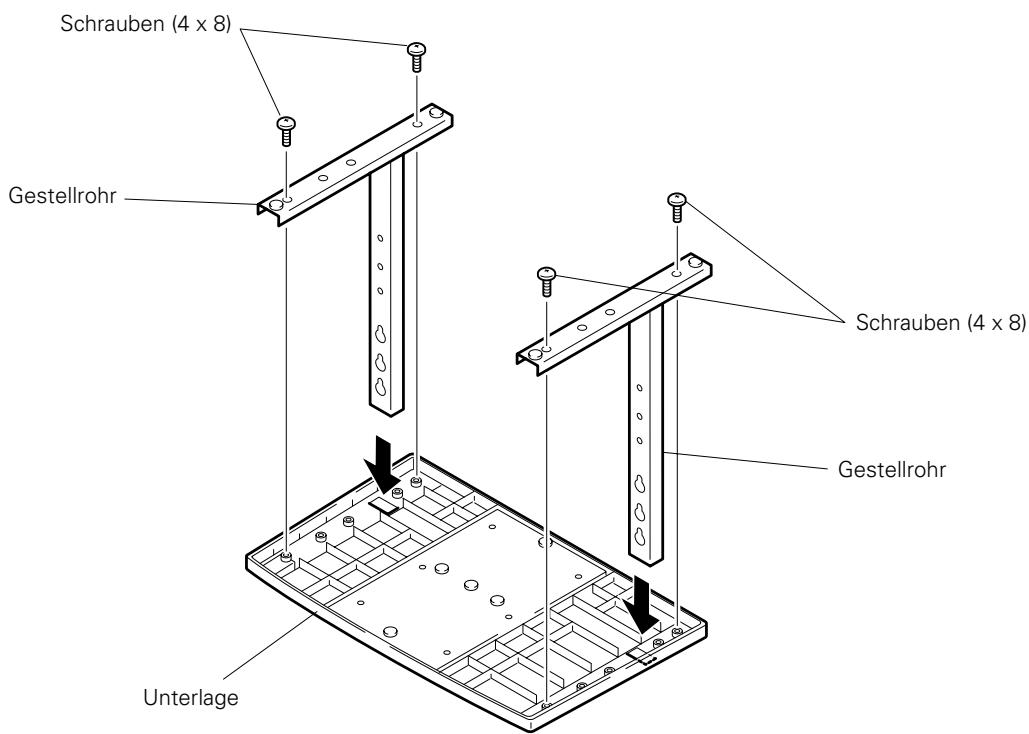

Schritte des Zusammenbaus

1. Drehen Sie die Unterlage aufwärts.
2. Stecken Sie die Gestellröhre in die Unterlage.
3. Befestigen Sie die Gestellröhre mit den mitgelieferten Schrauben.

Schrauben (4 x 8) Gestellrohr Schrauben (4 x 8) Gestellrohr Unterlage

2. Anschluß des Gestells an das Plasma Display

■ Normal Installation

Schritt 1. Wenn das Plasma Display waagrecht liegt, sollen Sie die zwei Senkkopfschrauben zur Installation ① (M8 x 20) in den Klemmen "a" befindlich an dem Gehäuse des Plasma Displays anschließen und befestigen.

Da sollen Sie die Schrauben solange ziehen bis der Gang von der Seite nicht zu sehen ist (Sie können das Display nicht anschließen wenn die Senkkopfschrauben völlig eingedreht sind).

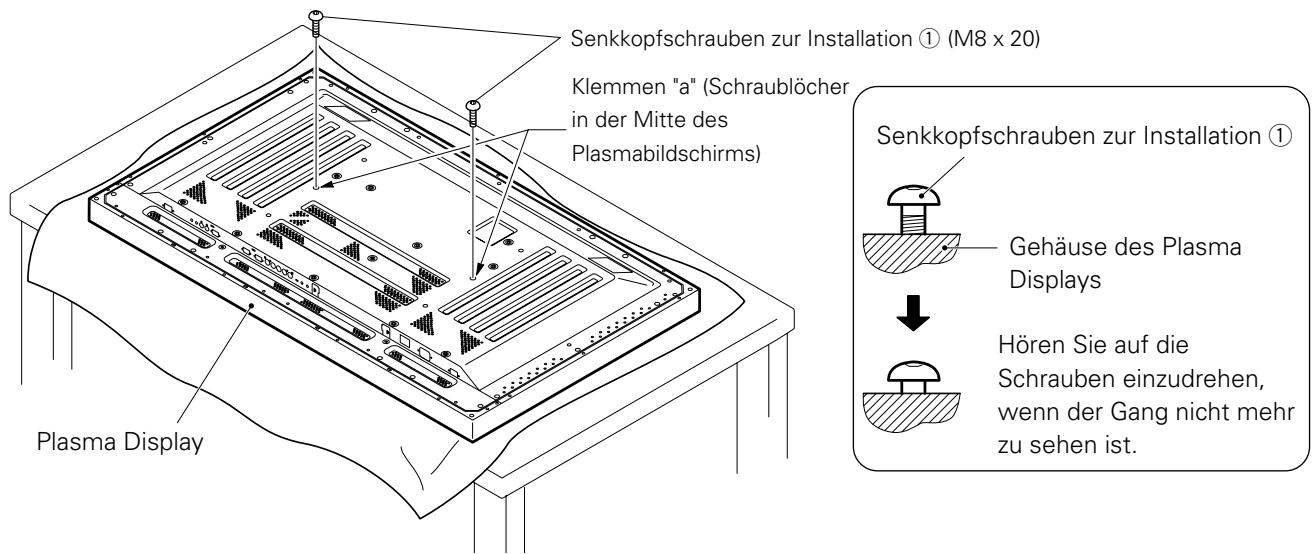

Senkkopfschrauben zur Installation ① (M8 x 20) Klemmen "a" (Schraublöcher in der Mitte des Plasmabildschirms) Plasma Display Senkkopfschrauben zur Installation ① Gehäuse des Plasma Displays Hören Sie auf die Schrauben einzudrehen, wenn der Gang nicht mehr zu sehen ist.

Informationen über die Löcher der Gestellröhre wenn das Gestell als Tischgestell benutzt wird

Tabelle: Schraublöcher in den Vierkantrohren des Ständers bei Verwendung als Tischständer

Plasmabildschirm-Modell	Spezifikationen	Verwendete Schraublöcher mit Ständer-Orientierung
50"	Normaler Gebrauch	B, B'
	Mit wahlweise mitgelieferten Lautsprechern, die an beiden Seiten des Bildschirms montiert werden
43"	Ohne wahlweise Lautsprecher	A, A'
	Mit wahlweise mitgelieferten Lautsprechern, die an beiden Seiten des Bildschirms montiert werden
	Mit wahlweise mitgelieferten Lautsprechern, die auf der Unterseite des Bildschirms montiert werden	B, B'

Hinweis: Die Schraublöcher © und ©' dienen der Befestigung der auf Wunsch gesondert erhältlichen Bauteile.

Schritt 2. Laut der Abbildung hängen Sie die Löcher der Gestellsröhre (entweder Rohr Ⓐ oder Rohr Ⓑ) an den Köpfen der Senkkopfschrauben zur Installation ①, dann schieben Sie das Gestell in Richtung Plasma Display bis zu den Senkkopfschrauben zur Installation ①. (Nachdem Sie das Gestell an das Plasma Display angeschlossen haben, wird das Schieben des Gestells höchstens 19 mm).

Schritt 3. Stecken Sie die Senkkopfschrauben ② (M8 x 40) in die Gestellröhre und drehen Sie die Senkkopfschrauben zur Installation mit dem mitgelieferten hexangulären Schraubenzieher ein. (Löcher in den richtigen Kombinationen verwenden, das heißt Ⓐ–A′, Ⓑ–B′)

Schritt 4. Drehen Sie die Senkkopfschrauben zur Installation ① mit dem angegebenen hexangulären Schraubenzieher.

1. Legen Sie ein Bettuch oder Schutzdeckel um das Display von Kratzen und Schaden zu beschützen.
2. Das Plasma Display darf nur waagrecht liegend auf einem Tisch oder ähnlichen Fläche zusammengebaut werden.
3. Die Schrauben vertikal in die Schraublöcher einführen und sie anziehen, aber nicht mehr als nötig.
4. Bewegen Sie das Gestell so, daß die Löcher der Gestellsröhre und die Schraubenköpfer, die es mit dem Display verbinden, in einer Linie bleiben.
5. Der Bildschirm ist ein 50"-Modell. Er wiegt etwa 40 kg und hat dabei nur eine geringe Tiefe, was ihn sehr instabil macht. Aus diesem Grunde sind wenigstens zwei Personen für die Einrichtung und Installation erforderlich.

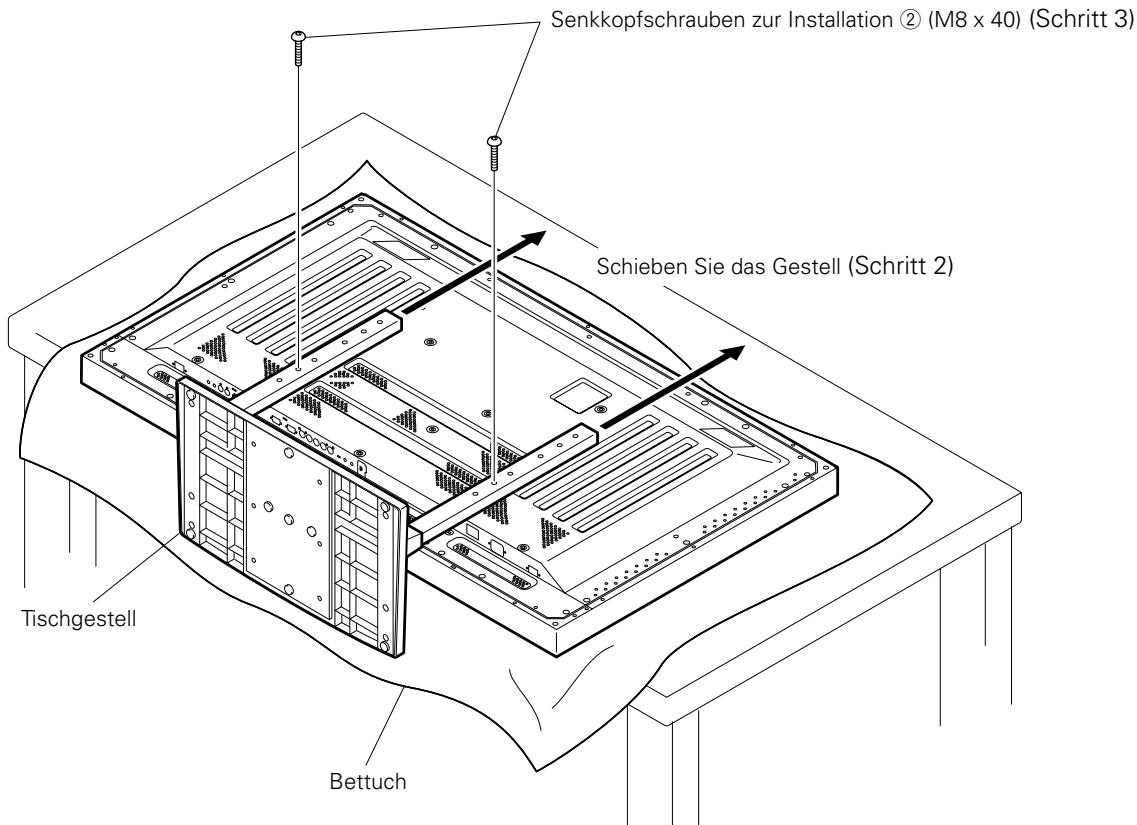

Senkkopfschrauben zur Installation ② (M8 x 40) (Schritt 3) Schieben Sie das Gestell (Schritt 2) Tischgestell Bettuch

■ Instruktionen zur Benutzung des Packungsmaterials vom Display als Unterlage für die Arbeit am Display (In der Abbildung ist das 50"-Bildschirmmodell zu sehen.)

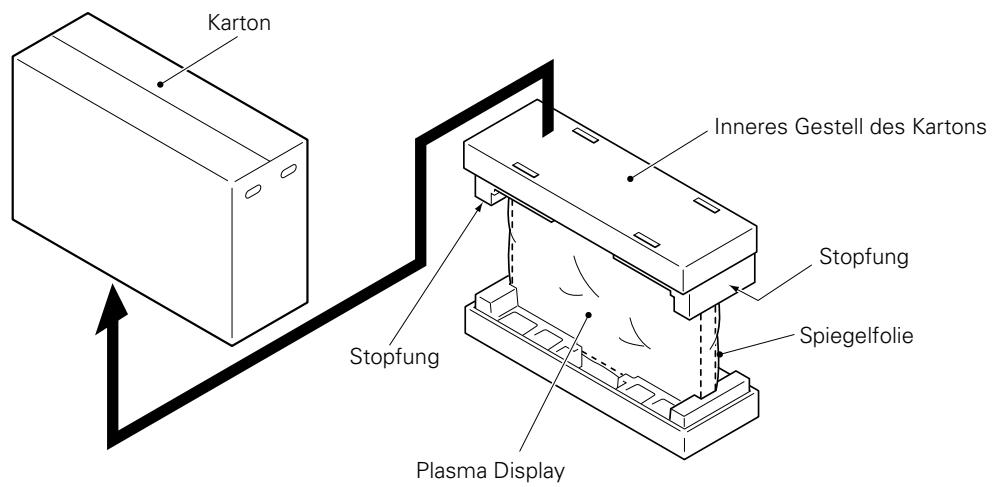

- Zusammenbau der Packung vom Plasma Display

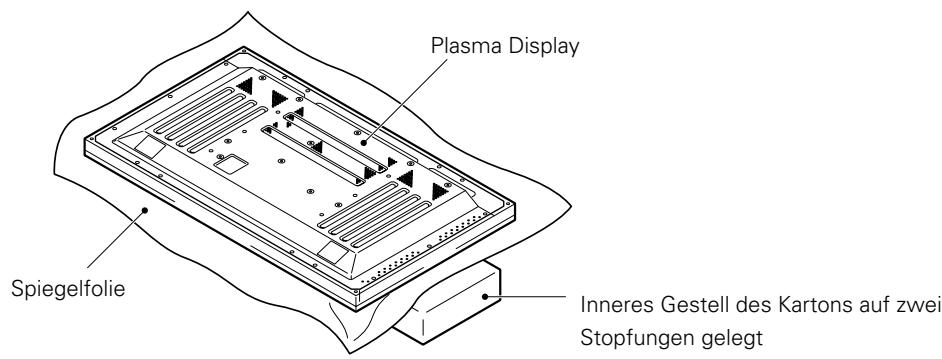

Karton Inneres Gestell des Kartons Stopfung Stopfung Spiegelfolie Plasma Display

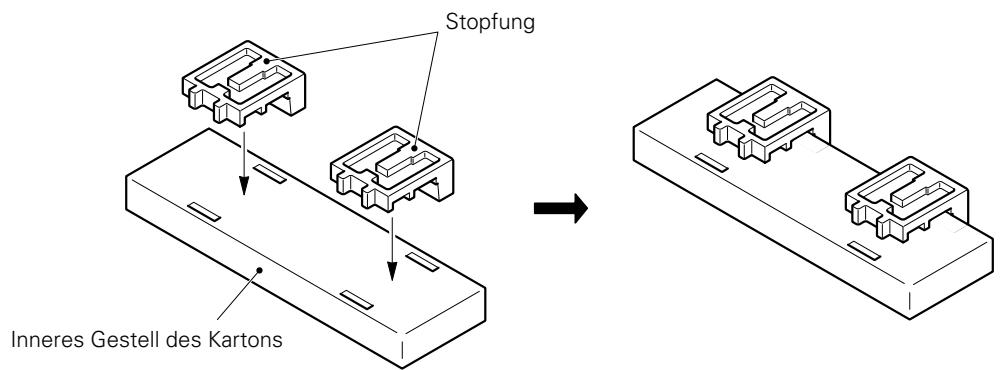

Schritt 1. Bauen Sie die Unterlage mit Hilfe des inneren Gestells des Kartons und der Stopfungen für das Plasma Display zusammen nach der Abbildung (siehe oben) (alle Stopfungen sind identisch).

Stopfung Inneres Gestell des Kartons

Schritt 2. Legen Sie das Plasma Display auf die Stopfungen nach der Abbildung unten.

Plasma Display Spiegelfolie Inneres Gestell des Kartons auf zwei Stopfungen gelegt

Schritt 3. Folgen Sie die Instruktionen in den Schritten 1-4 in "Normale Installation" um das Gestell an das Plasma Display anzuschließen.

3. Befestigen Sie das Gestell nach dem Zusammenbau zum Boden um die Umstürzung zu vermeiden.

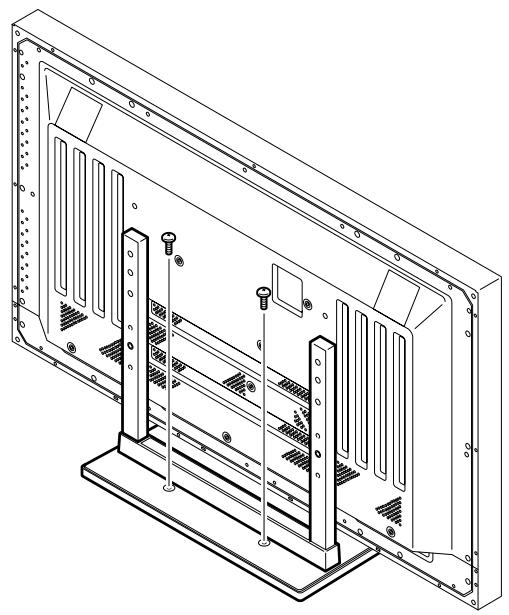

■ Befestigung zum Boden

- Benutzen Sie Schrauben (separiert erhältlich) zum Anschluß und zur Befestigung des Gestells.

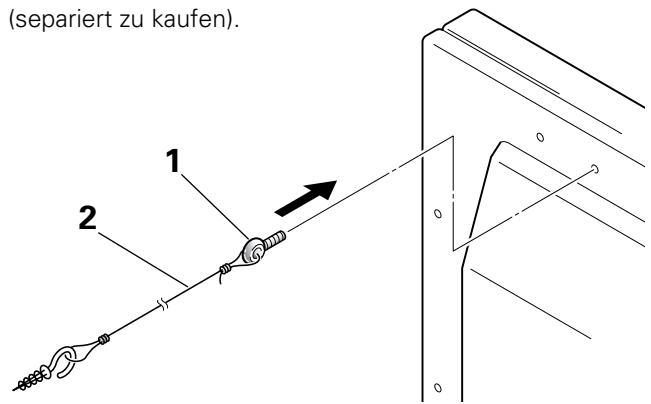

■ Mustergebrauch der Stabilisierungsschrauben (In der Abbildung ist das 50"-Bildschirmmodell dargestellt.)

1. Befestigen Sie die mit dem Ständer mitgelieferten Halteschrauben am Plasma-Display.
2. Befestigen Sie das Display mit einem starken Draht zur Wand oder einem Gestell. (Wiederholen Sie die gleiche Schritte in Richtung beider Seiten um das Gerät auch links und rechts zu stabilisieren.)

Benutzen Sie Draht und Haken erhältlich auf dem Markt (separiert zu kaufen).

(separiert zu kaufen).

■ Installationskoordinaten für die Schrauben die man zur Stabilisierung des Gestells auf dem Boden benutzt

*Benutzen Sie Schrauben M6 länger als 20 mm bei der Stabilisation des Gestells auf dem Boden.

Einheiten: mm

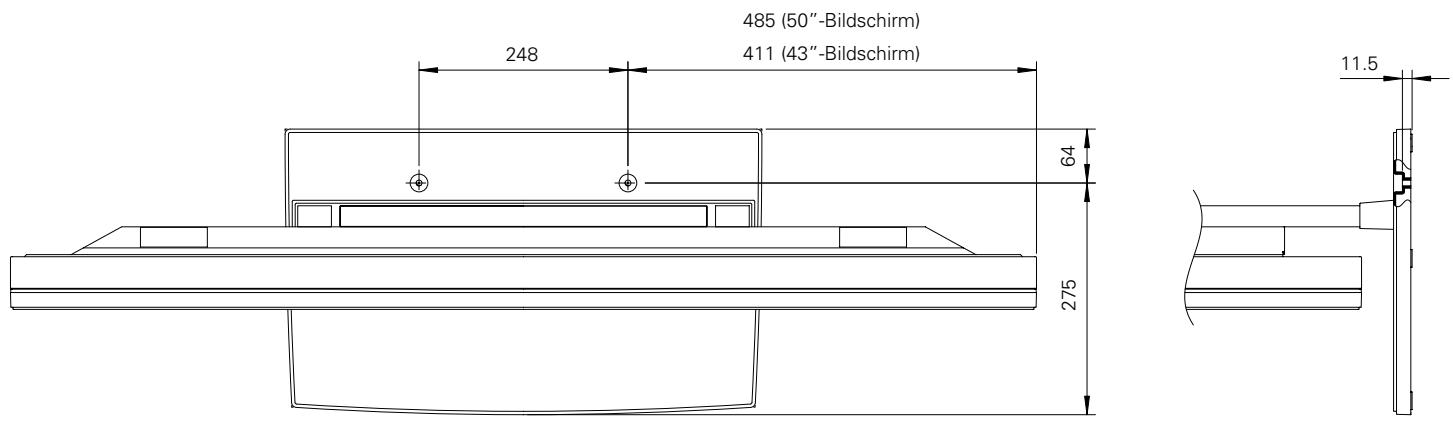

485 (50"-Bildschirm) 411 (43"-Bildschirm) 248 64 275 11.5

■ Technische Daten

Abmessungen 566 (B) x 508 (H) x 339 (T) mm

Poids 4.0 kg

42.9 kg (bei Installation des 50"-Plasmabildschirms)

35.5 kg (bei Installation des 43"-Plasmabildschirms)

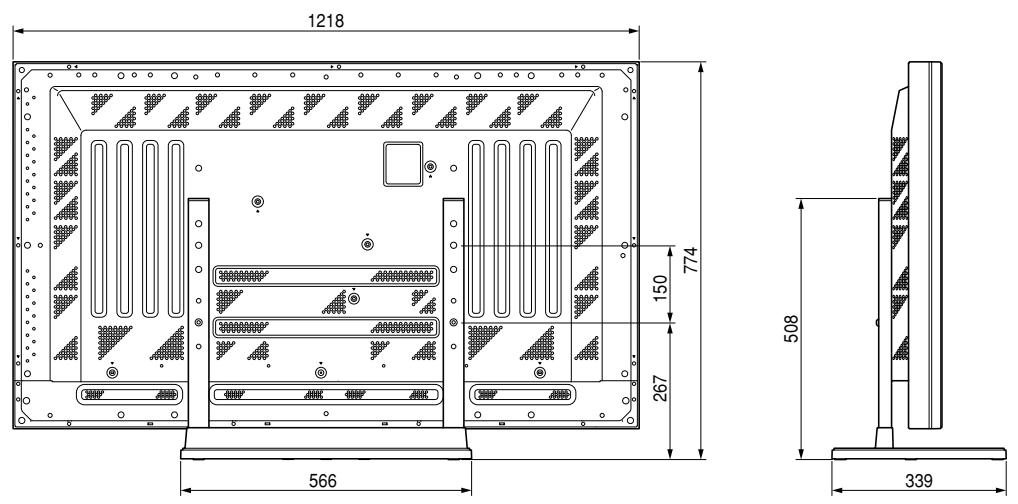

■ Diagramm der Abmessungen

Einheiten: mm

50"-Bildschirms bei normalem Gebrauch (ohne die wahlweise mitgelieferten Lautsprecher)

50"-Bildschirm mit den an den beiden Seiten des Bildschirms montierten wahlweise mitgelieferten Lautsprechern

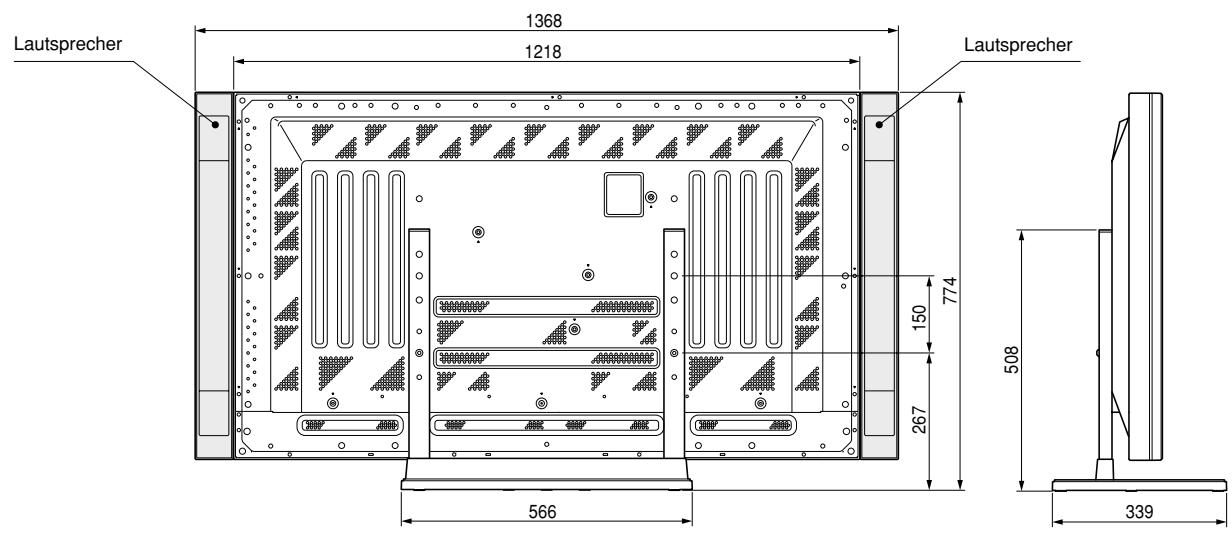

Lautsprecher 1368 1218 Lautsprecher 774 150 267 508 566 339

43"-Bildschirm ohne die wahlweise mitgelieferten Lautsprecher

43"-Bildschirm mit den an den beiden Seiten des Bildschirms montierten wahlweise mitgelieferten Lautsprechern

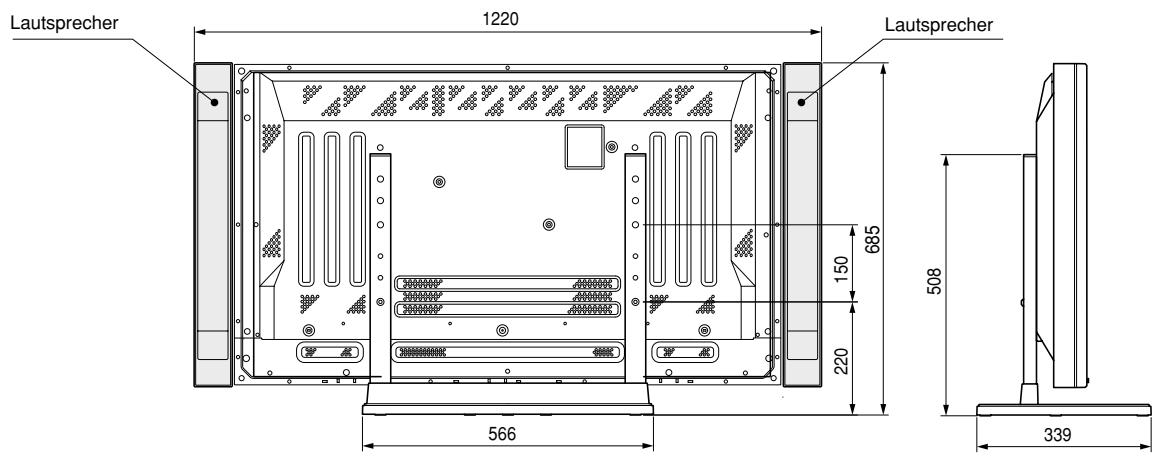

Lautsprecher 1220 Lautsprecher 685 150 220 508 339 566

43"-Bildschirm mit den an der Unterseite des Bildschirms montierten wahlweise mitgelieferten Lautsprechern

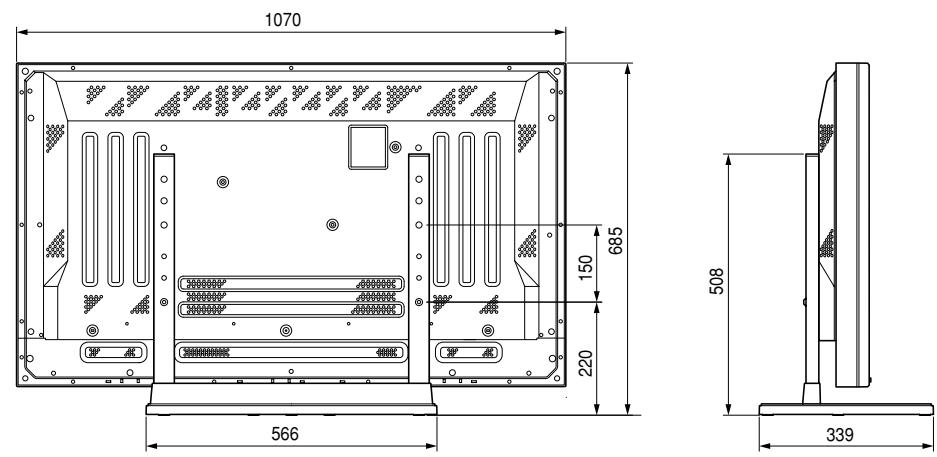

1070 732 150 267 508 Lautsprecher 566 339

Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2001 Pioneer Corporation.
Alle Rechte vorbehalten.
