Tipo di prodotto	Supporto da tavolo per schermo plasma
Marca	Pioneer
Modello	PDK-TS01(-L)
Dimensioni (L x A x P)	566 x 508 x 339 mm
Peso (supporto solo)	4,0 kg
Peso totale con schermo 50"	42,9 kg
Peso totale con schermo 43"	35,5 kg
Materiale	Metallo
Alimentazione	Non applicabile (supporto meccanico)
Utilizzo	Solo per interni, su superficie piana e stabile
Compatibilità	Schermi plasma Pioneer 43" e 50"
Installazione	Richiede almeno due persone; fissaggio a pavimento consigliato
Manutenzione	Pulire con un panno morbido e asciutto; evitare solventi
Contenuto della confezione	2 montanti di supporto, 2 bulloni M8x20, 2 bulloni M8x40, 2 bulloni di stabilizzazione, chiave esagonale
Ricambi	Disponibili presso il distributore Pioneer
Sicurezza	Fissaggio a parete o a pavimento con corda e ganci (non inclusi) per evitare cadute

Domande frequenti - PDK-TS01(-L) PIONEER

Che tipo di schermo si può installare sul supporto PDK-TS01(-L) ?

Questo supporto è progettato esclusivamente per schermi plasma Pioneer da 43 e 50 pollici. Non utilizzarlo con altre marche o dimensioni.

È necessario fissare il supporto al pavimento?

Si consiglia vivamente di fissare il supporto al pavimento o alla parete con una corda robusta e ganci (venduti separatamente) per evitare il rischio di caduta.

Quante persone sono necessarie per l'installazione?

L'installazione deve essere eseguita da almeno due persone a causa del peso e dell'ingombro dello schermo.

Quali sono le dimensioni del supporto?

Le dimensioni sono 566 mm di larghezza, 508 mm di altezza e 339 mm di profondità.

Qual è il peso massimo supportato?

Il supporto da solo pesa 4,0 kg. Con uno schermo da 50 pollici, il peso totale raggiunge 42,9 kg, e con uno schermo da 43 pollici, 35,5 kg.

Come pulire il supporto?

Usare un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi che potrebbero danneggiare la finitura.

Posso installare altoparlanti opzionali con questo supporto?

Sì, il supporto è compatibile con gli altoparlanti opzionali Pioneer fissati sui lati o sotto lo schermo. Consultare la tabella dei fori nelle istruzioni.

Quali strumenti sono forniti con il supporto?

Il supporto viene fornito con bulloni di installazione (M8x20 e M8x40), bulloni di stabilizzazione e una chiave esagonale. Le viti per il fissaggio a pavimento non sono incluse.

Posso utilizzare questo supporto all'esterno?

No, questo supporto è progettato per uso interno solamente. Non installarlo vicino a una fonte di calore o in un ambiente umido.

Cosa fare se manca un bullone?

Contattare il distributore Pioneer per ottenere pezzi di ricambio. Non utilizzare viti non conformi, poiché potrebbe compromettere la sicurezza.

MANUALE UTENTE PDK-TS01(-L) PIONEER

Istruzioni per l'uso

Gebruiksaanwijzing

Bruksanvisning

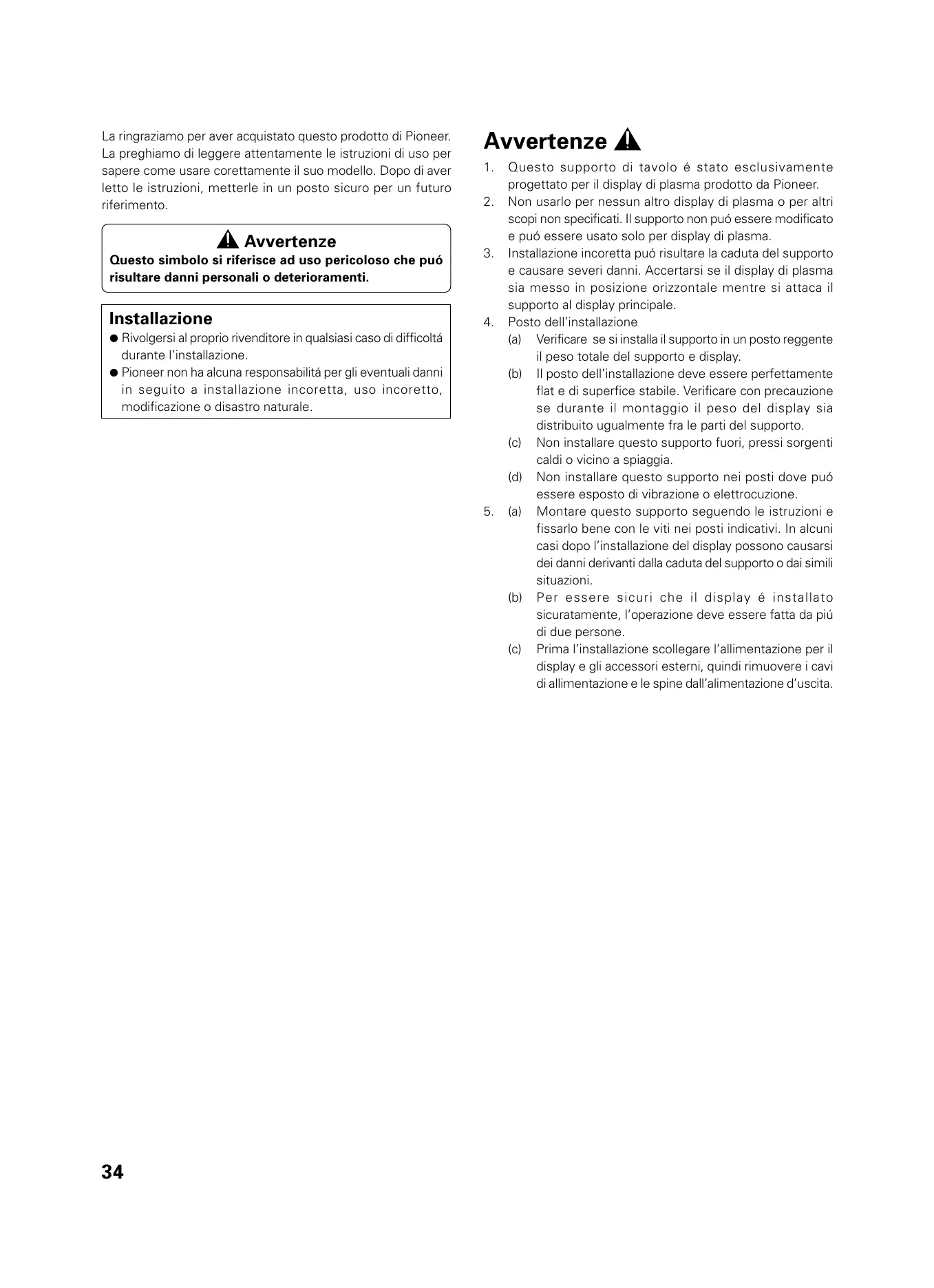

La ringraziamo per aver acquistato questo prodotto di Pioneer. La preghiamo di leggere attentamente le istruzioni di uso per sapere come usare corettamente il suo modello. Dopo di aver letto le istruzioni, metterle in un posto sicuro per un futuro riferimento.

Avvertenze

Questo simbolo si riferisce ad uso pericoloso che può risultare danni personali o deterioramenti.

Installazione

• Rivolgersi al proprio rivenditore in qualsiasi caso di difficoltà durante l'installazione.
• Pioneer non ha alcuna responsabilità per gli eventuali danni in seguito a installazione incoretta, uso incoretto, modificazione o disastro naturale.

Avvertenze

1. Questo supporto di tavolo è stato esclusivamente progettato per il display di plasma prodotto da Pioneer.
2. Non usarlo per nessun altro display di plasma o per altri scopi non specificati. Il supporto non può essere modificato e può essere usato solo per display di plasma.
3. Installazione incoretta può risultare la caduta del supporto e causare severi danni. Accertarsi se il display di plasma sia messo in posizione orizzontale mentre si attaca il supporto al display principale.
4. Posto dell'installazione

(a) Verificare se si installa il supporto in un posto reggente il peso totale del supporto e display.

(b) Il posto dell'installazione deve essere perfettamente flat e di superfice stabile. Verificare con precauzione se durante il montaggio il peso del display sia distribuito ugualmente fra le parti del supporto.

(c) Non installare questo supporto fuori, pressi sorgenti caldi o vicino a spiaggia.

(d) Non installare questo supporto nei posti dove può essere esposto di vibrazione o elettrocuzione.

1. (a) Montare questo supporto seguendo le istruzioni e fissarlo bene con le viti nei posti indicativi. In alcuni casi dopo l'installazione del display possono causarsi dei danni derivanti dalla caduta del supporto o dai simili situazioni.
   (b) Per essere sicuri che il display é installato sicuratamente, l'operazione deve essere fatta da più di due persone.
   (c) Prima l'installazione scollegare l'allimentazione per il display e gli accessori esterni, quindi rimuovere i cavi di allimentazione e le spine dall'alimentazione d'uscita.

■ Verificare se avete tutte le parti

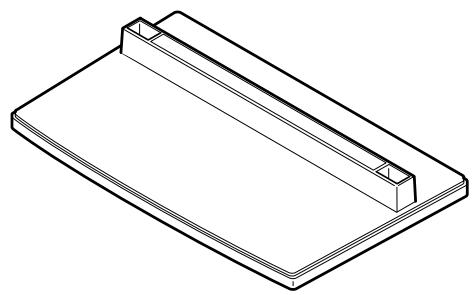

• Copertura di base ..... 1

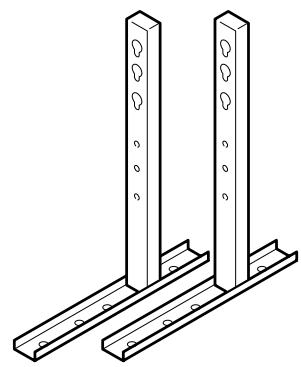

• Rotaie del supporto (di destra e di sinistra cambiabili fra loro) ...... 2

- Brugola .... 1

• Viti (4 × 8) ...... 4

- Ribattini di installazione ① (M8 x 20) ...... 2

- Ribattini di installazione ② (M8 x 40) ...... 2

- Ribattini di stabilire ... 2

1. Montaggio del supporto

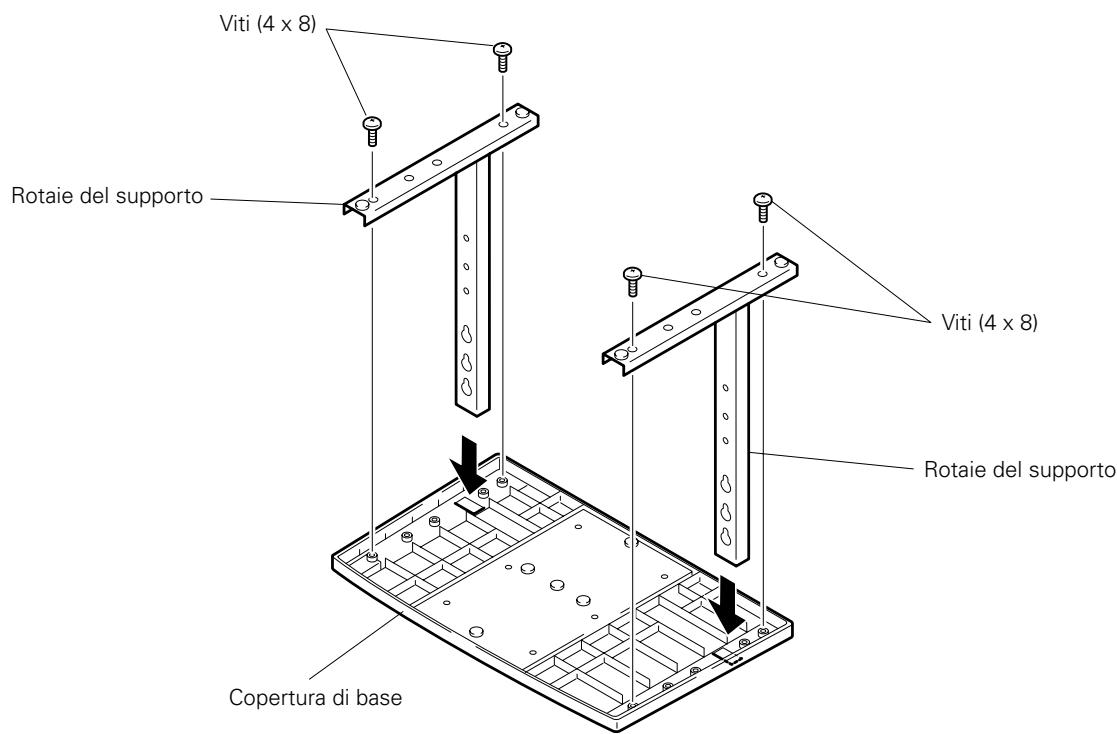

■ Montaggio

1. Girare la copertura di base con la parte inferiore sopra.
2. Inserire le rotaie del supporto nella copertura di base.
3. Usare le viti fornite per fissare le rotaie.

Viti (4 x 8) Rotaie del supporto Viti (4 x 8) Rotaie del supporto Copertura di base

2. Attacamento del supporto al Display di Plasma

■ Installazione normale

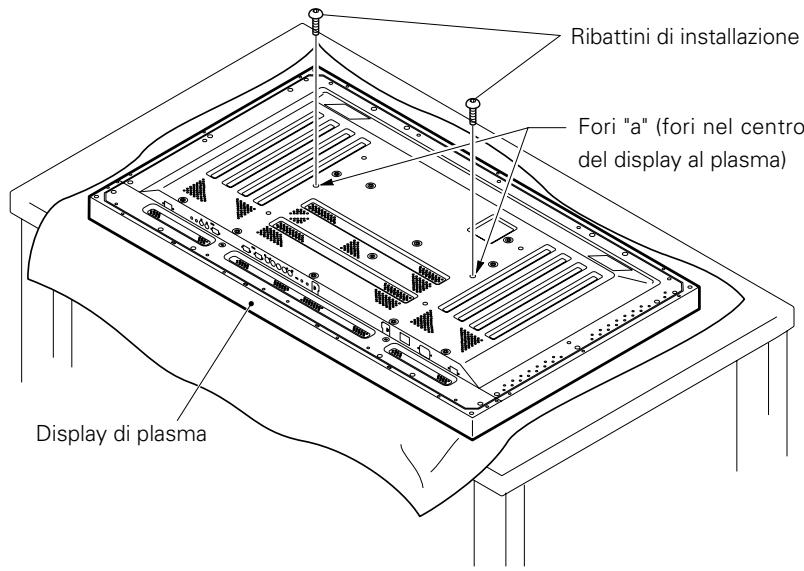

Passo 1. Con il display di plasma appoggiato in orizontale inserire e fissare i due ribattini di installazione ① (M8x20) nei fori "a" situati nella copertura del display di plasma.

A questo punto serrare i ribattini ① finché non siano più visibili dalla vista laterale (non é possibile attacare il display se i ribattini sono completamente avvitati).

Ribattini di installazione Fori "a" (fori nel centro del display al plasma) Display di plasma

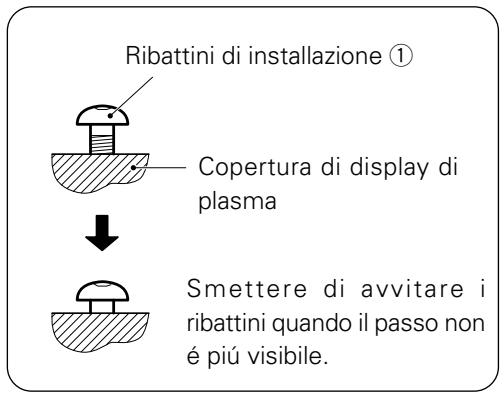

Ribattini di installazione ① Copertura di display di plasma ↓ Smettere di avvitare i ribattini quando il passo non é più visibile.

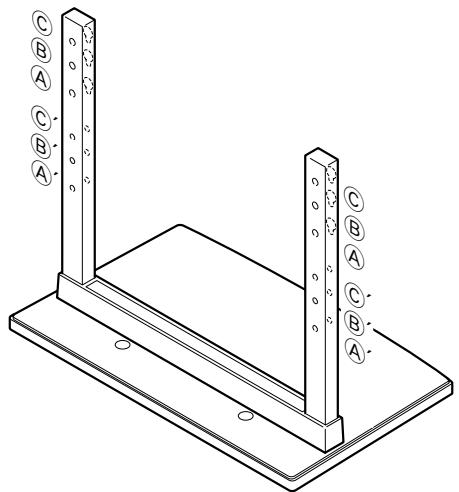

I fori di viti sulle rotaie quando il supporto è usato come supporto di desktop

Table: Fori per viti sugli elementi di assemblaggio di una base di schermo collocata sopra ad un mobile piano.

Modello del display al plasma	Spezificazioni	Fori di viti usati con l'orientamento del supporto
50"	Uso normale	B, B'
	Con altoparlanti opzionali, attaccati a tutti i due lati del display
43"	Senza altoparlanti opzionali	A, A'
	Con altoparlanti opzionali, attaccati a tutti i due lati del display
	Con altoparlanti opzionali attacati al basso del display	B, B'

Nota: Fori © e ©' sono per attaccare opzioni ottenibili separatamente, ecc.

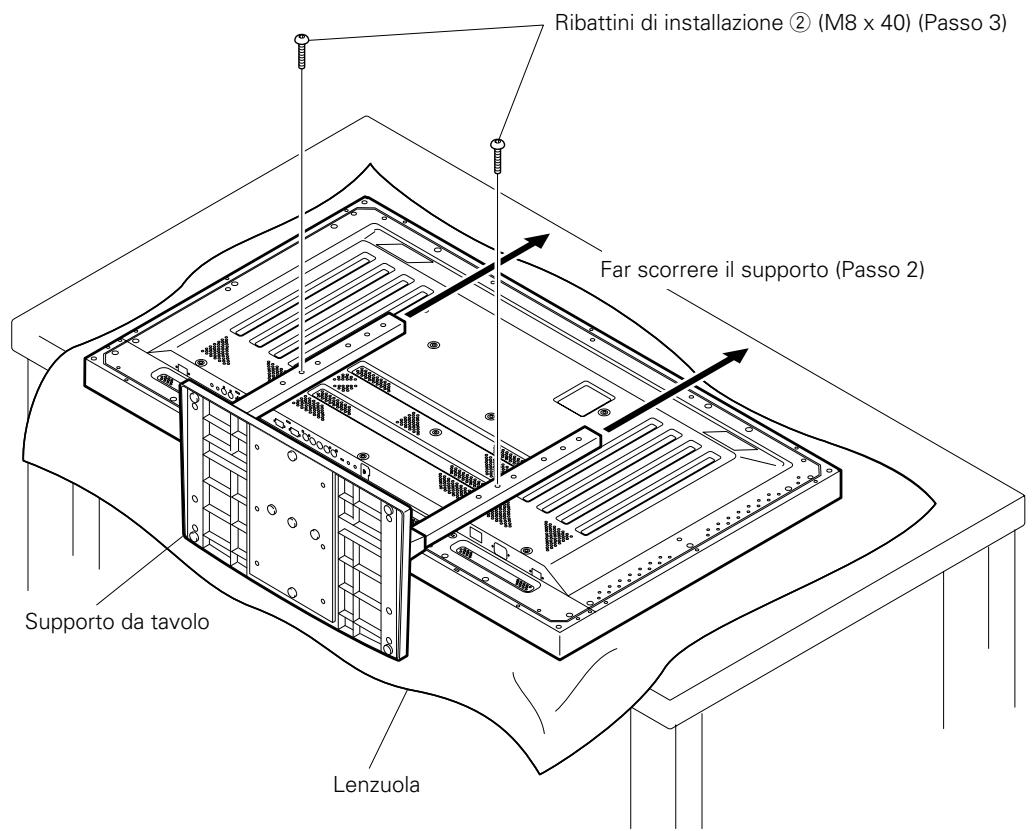

Passo 2. Come mostra la figura, ganciare le teste di vite dei ribattini di installazione nei fori (guide Ⓐ oppure Ⓑ) delle rotaie, quindi far scorrere il supporto verso il principale display di plasma finché non si inseriscano i ribattini di installazione ① (una volta messisi insieme con il display, il supporto non scorrera più di 19 mm)

Passo 3. Far passare i ribattini per le rotaie e serrare sicuramente i ribattini con la brugola fornita (usare i fori nelle combinazioni corrette: Ⓐ–A' e Ⓑ–B').

Passo 4. Serrare i ribattini ① sicuramente con la brugola fornita.

1. Mettere una lenzuola o copertura di protezione per evitare i danni e i graffi sullo schermo.
2. Montarlo al display solo se quello sta in posizone orizzontale su un tavolo o simile superfice con lo schermo in giú.
3. Inserire e serrare le viti verticalmente nei fori, ma non applicare pressione eccessiva serrando le viti più del necessario.
4. Muovere il supporto in modo che i fori de vite e i dadi colleganti il display siano allienati correttamente.
5. Il display é un modello 50" che pesa circa 40 kilogrami con una profondità piccola rendendo il display molto instabile. Per questo motivo c'è bisogno di almeno 2 persone per il montaggio e l'installazione.

Ribattini di installazione ② (M8 x 40) (Passo 3) Far scorrere il supporto (Passo 2) Supporto da tavolo Lenzuola

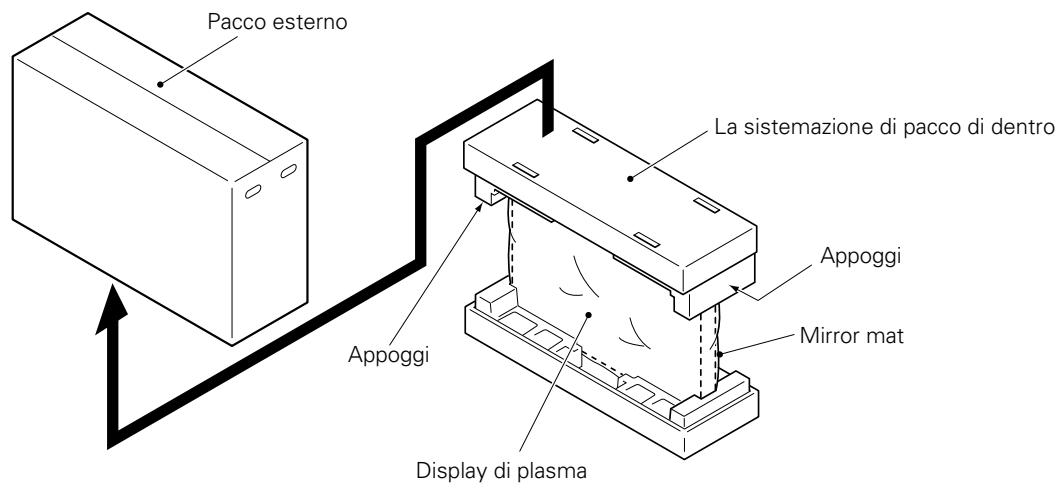

■ Istruzione per usare l'incartamento come appoggio a lavorare sul display (Il display modello 50" é mostrato sul disegno)

- Montaggio del pacco del display di plasma

Pacco esterno La sistemazione di pacco di dentro Appoggi Appoggi Mirror mat Display di plasma

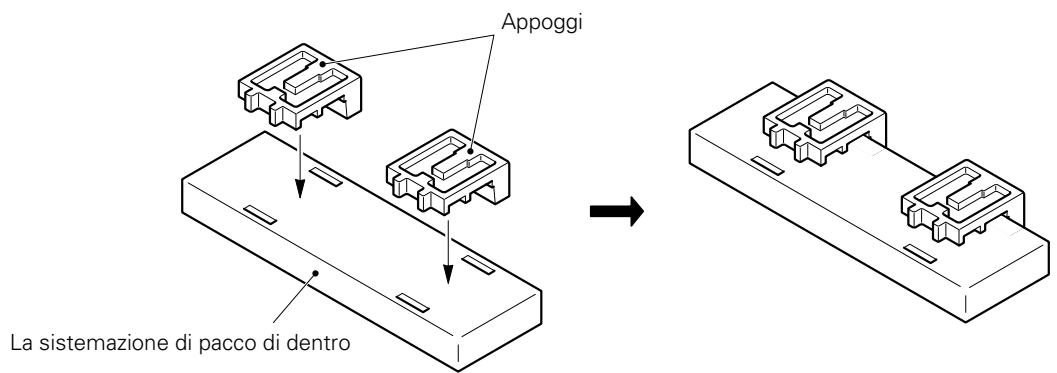

Passo 1. Costruire il supporto per il display di plasma usando la sistemazione del pacco e gli appoggi mostrati in figura di sotto (Tutti gli appoggi sono identici).

Appoggi La sistemazione di pacco di dentro

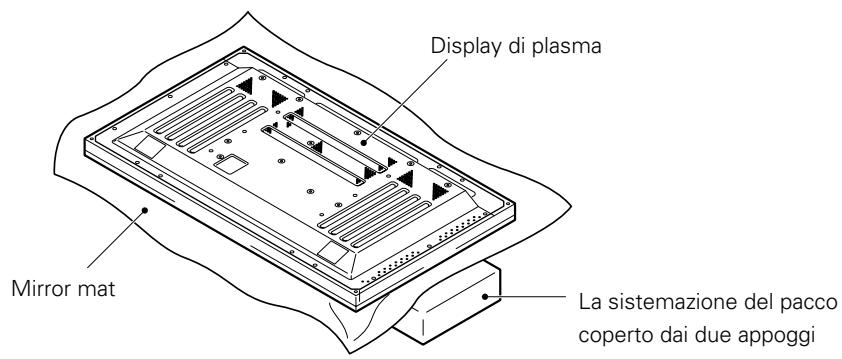

Passo 2. Mettere il display sugli appoggi come mostra la figura.

Display di plasma Mirror mat La sistemazione del pacco coperto dai due appoggi

Passo 3. Seguire le instruzioni da 1-4 in “Installazione normale” per attacare il supporto al display di plasma.

3. Dopo il montaggio impostare il supporto sul pavimento per evitare la caduta

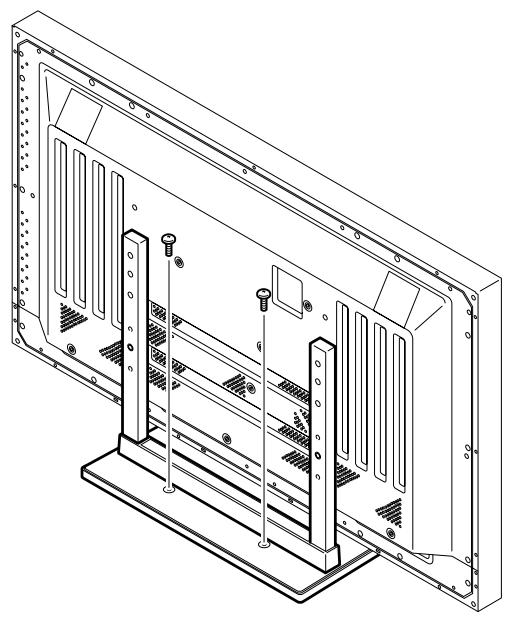

■ Stabilire sul pavimento

- Usare viti (non forniti) per attacare e stabilire il supporto.

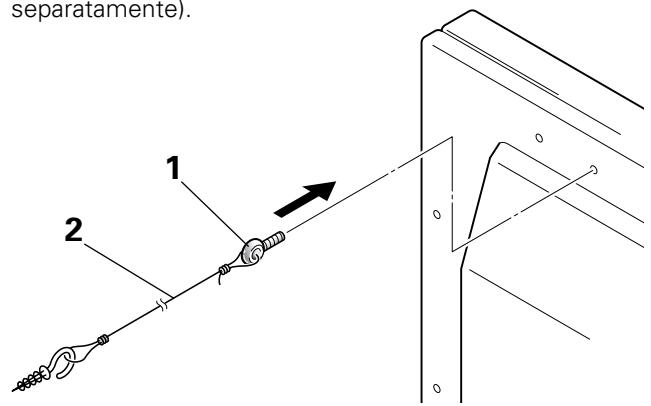

■ Modello d'uso dei ribattini di stabilizzazione (Il display modello 50" é mostrato sul disegno)

1. Fissare i bulloni di stabilizzazione forniti insieme al supporto al display a plasma.
2. Stabilire il display collegandolo al muro o posizionandolo con una forte corda.
   (Ripetere gli stessi passi in direzione laterale per stabilire il montaggio sia in destra che a sinistra.)

Usare corde e ganci disponibili nei negozi (si vendono separatamente).

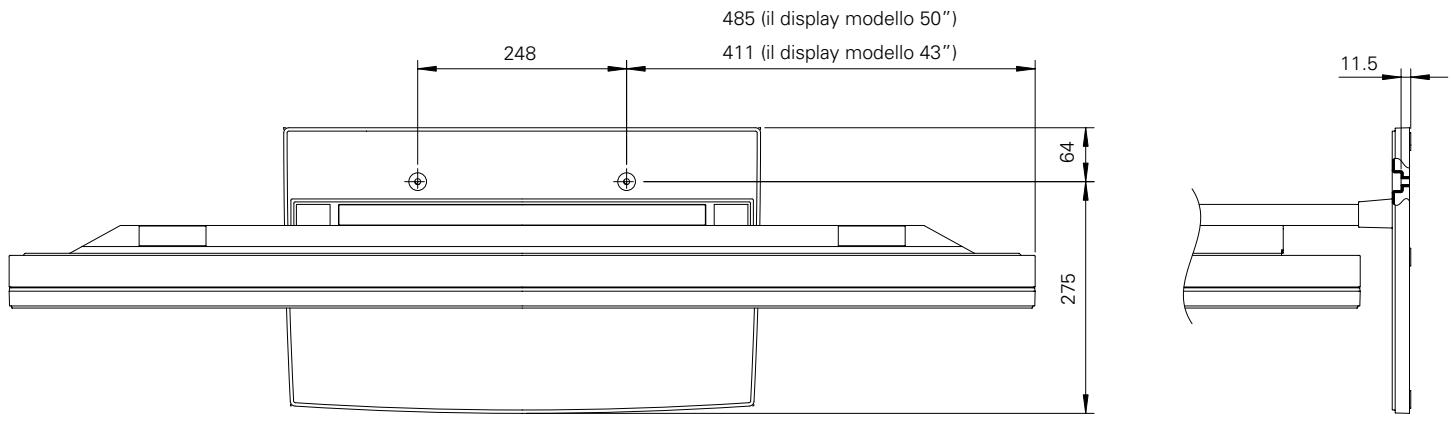

■ Coordinate di installazione per viti usati a stabilire il supporto sul pavimento

* Quando si stabilisce il supporto per terra, usare M6 lunga cc 20 mm.

Unitá: mm

485 (il display modello 50") 411 (il display modello 43") 248 64 275 11.5

■ Specifiche

Dimensione 566 (L) x 508 (A) x 339 (P) mm

Peso 4.0 kg

...... 42.9 kg (quando il display al plasma modello 50" é attaccato)

35.5 kg (quando il display al plasma modello 43" é attaccato)

■ Diagramma di dimensione

Unitá: mm

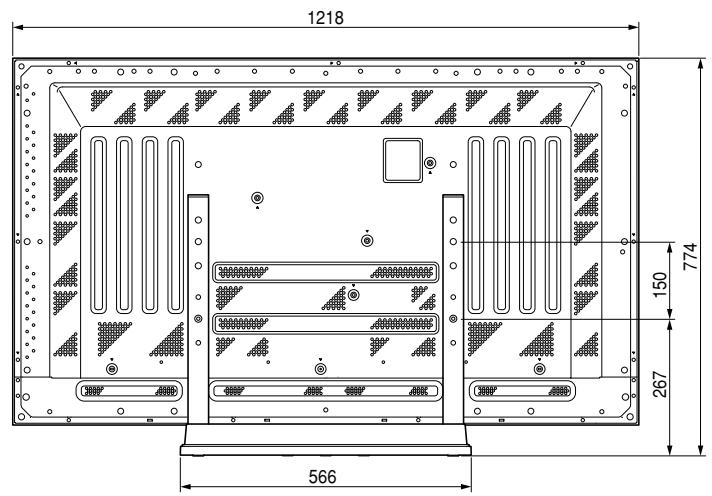

Il display modello 50" durante l'uso normale (senza altoparlanti opzionali)

1218 774 150 267 566

508 339

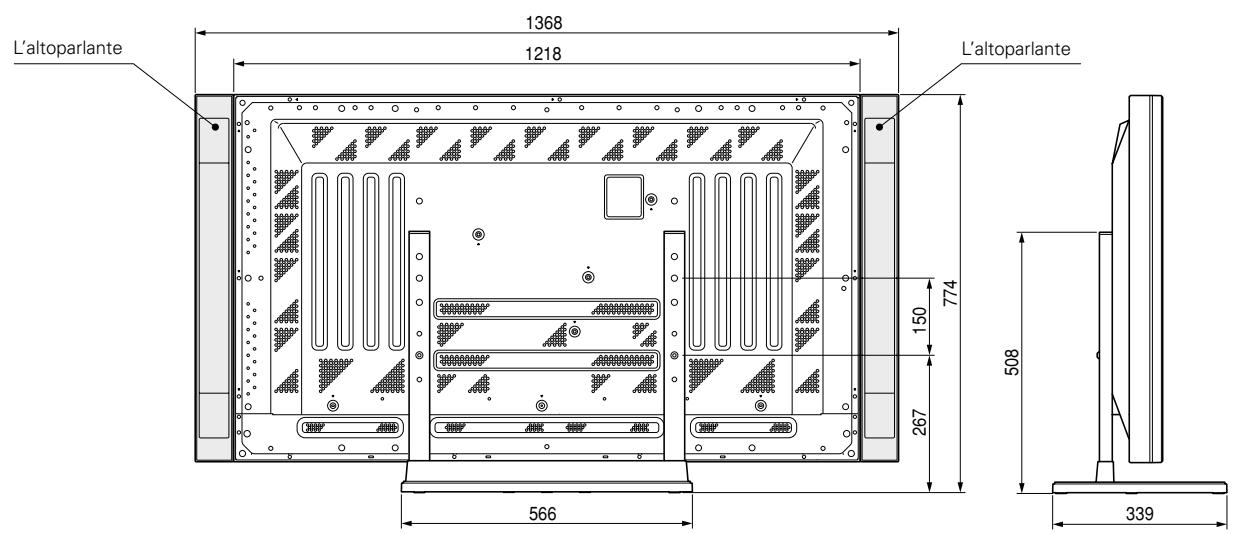

Il display modello 50" con altoparlanti opzionali attaccati a tutti idue lati del display

L'altoparlante 1368 1218 L'altoparlante 774 150 267 508 566 339

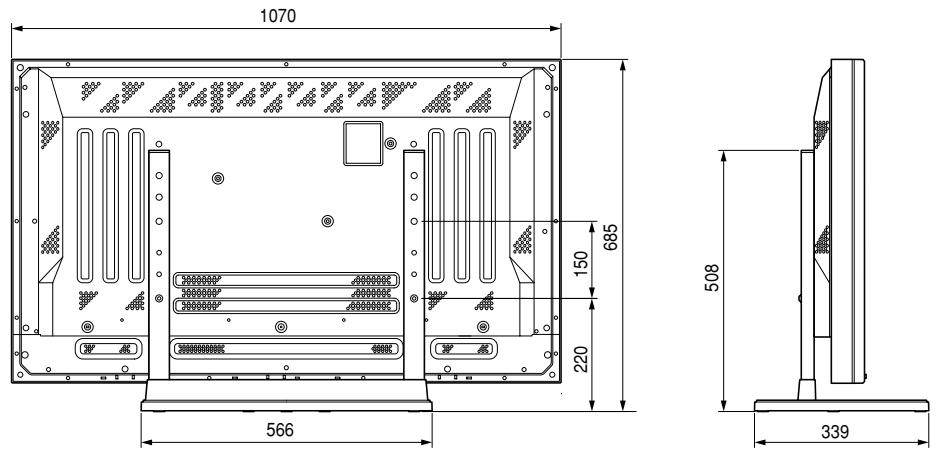

Il display modello 43" senza altoparlanti opzionali

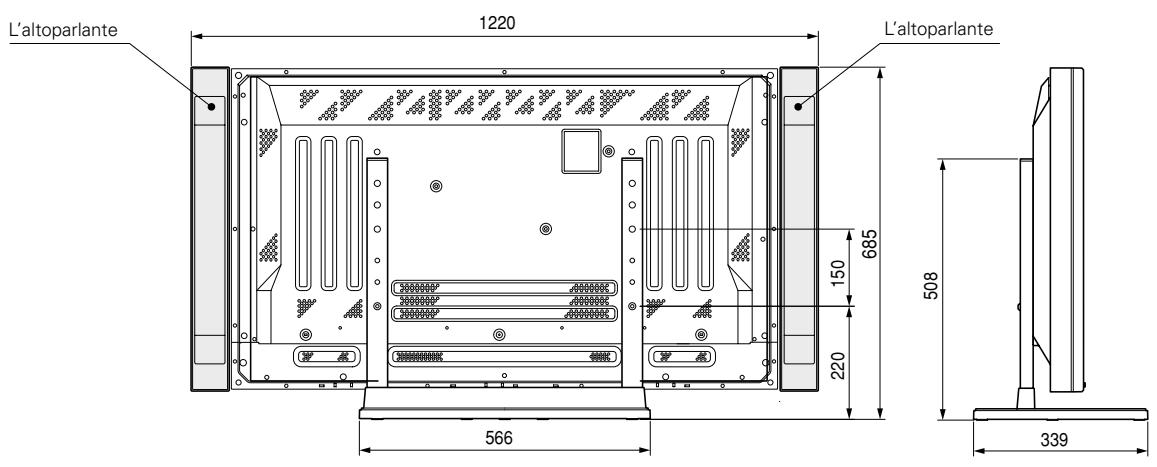

Il display modello 43" con altoparlanti opzionali attaccati a tutti idue lati del display

L'altoparlante 1220 L'altoparlante 685 150 220 508 566 339

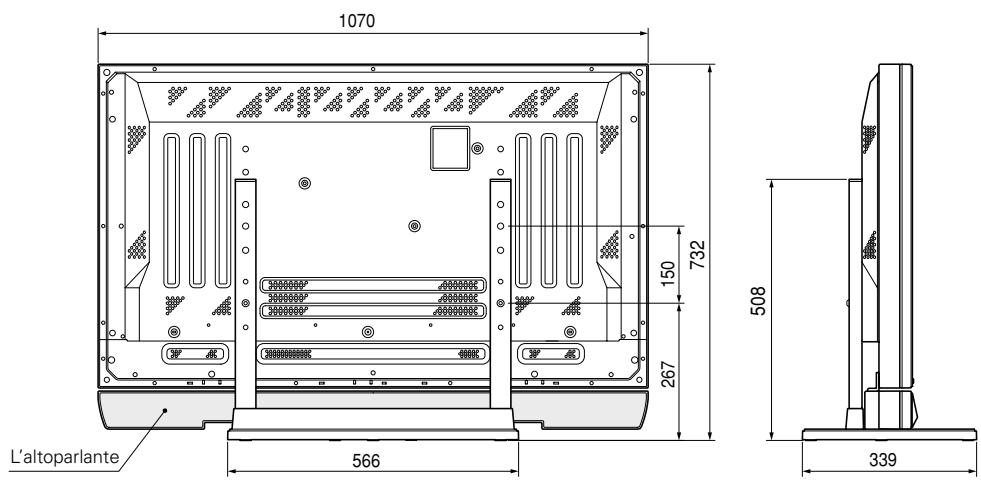

Modello 43" con altoparlanti opzionali attaccati al basso del display

1070 L'altoparlante 566 267 150 732 508 339
