Producttype	Tafelstandaard voor plasmascherm
Merk	Pioneer
Model	PDK-TS01(-L)
Afmetingen (B x H x D)	566 x 508 x 339 mm
Gewicht (standaard alleen)	4,0 kg
Totaalgewicht met 50" scherm	42,9 kg
Totaalgewicht met 43" scherm	35,5 kg
Materiaal	Metaal
Voeding	Niet van toepassing (mechanische standaard)
Gebruik	Alleen binnenshuis, op vlakke en stabiele ondergrond
Compatibiliteit	Pioneer plasma schermen 43" en 50"
Installatie	Vereist minimaal twee personen; bevestiging aan de vloer aanbevolen
Onderhoud	Reinigen met een zachte, droge doek; vermijd oplosmiddelen
Inhoud van de verpakking	2 steunpilaren, 2 bouten M8x20, 2 bouten M8x40, 2 stabilisatiebouten, inbussleutel
Reserveonderdelen	Verkrijgbaar bij de Pioneer distributeur
Veiligheid	Bevestiging aan muur of vloer met touw en haken (niet meegeleverd) om vallen te voorkomen

Veelgestelde vragen - PDK-TS01(-L) PIONEER

Welk type scherm kan op de PDK-TS01(-L) standaard worden geïnstalleerd?

Deze standaard is uitsluitend ontworpen voor Pioneer plasma schermen van 43 en 50 inch. Gebruik het niet met andere merken of formaten.

Moet de standaard aan de vloer worden bevestigd?

Het wordt sterk aanbevolen om de standaard aan de vloer of muur te bevestigen met een stevig touw en haken (apart verkrijgbaar) om elk valrisico te voorkomen.

Hoeveel personen zijn nodig voor de installatie?

De installatie moet worden uitgevoerd door minstens twee personen vanwege het gewicht en de afmetingen van het scherm.

Wat zijn de afmetingen van de standaard?

De afmetingen zijn 566 mm breed, 508 mm hoog en 339 mm diep.

Wat is het maximale draaggewicht?

De standaard alleen weegt 4,0 kg. Met een 50 inch scherm is het totale gewicht 42,9 kg, en met een 43 inch scherm 35,5 kg.

Hoe moet ik de standaard schoonmaken?

Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen die de afwerking kunnen beschadigen.

Kan ik optionele luidsprekers installeren met deze standaard?

Ja, de standaard is compatibel met de optionele Pioneer luidsprekers die aan de zijkanten of onderkant van het scherm worden bevestigd. Raadpleeg de boortabel in de handleiding.

Welke gereedschappen worden meegeleverd met de standaard?

De standaard wordt geleverd met de installatiebouten (M8x20 en M8x40), stabilisatiebouten en een inbussleutel. De vloerbevestigingsschroeven worden niet meegeleverd.

Kan ik deze standaard buitenshuis gebruiken?

Nee, deze standaard is uitsluitend ontworpen voor gebruik binnenshuis. Installeer het niet in de buurt van een warmtebron of in een vochtige omgeving.

Wat te doen als er een bout ontbreekt?

Neem contact op met uw Pioneer distributeur voor reserveonderdelen. Gebruik geen niet-conforme schroeven, omdat dit de veiligheid in gevaar kan brengen.

GEBRUIKSAANWIJZING PDK-TS01(-L) PIONEER

Dank u wel voor het kopen van dit Pioneer produkt. Lees alstublieft deze gebruiksaanwijzing door zodat u weet hoe u uw model op een juiste manier moet laten functioneren. Nadat u de instructies gelezen heeft, zet ze op een veilige plaats voor latere verwijzing.

⚠ WAARSCHUWING

Deze symbool duidt een gevaarlijke of onjuiste functionering aan dat kan persoonlijke verwonding of schade in het produkt veroorzaken.

Installatie

• Neem contact met uw handelaar op als u enkele moeilijkheden met de installatie heeft.
• Pioneer is niet verantwoordelijk voor schade dat door onjuiste installatie, onjuiste gebruik, modificatie of door natuurramp veroorzaakt wordt.

WAARSCHUWINGEN

1. Deze tafelstaander werd uitsluitend voor plasmaschermen gepland die door Pioneer geproduceerd waren.
2. Gebruik deze staander niet voor een ander plasmascherm of voor verschillende doelen die niet voorgeschreven zijn. De staander mag niet veranderd worden en mag uitsluitend voor plasmaschermen gebruikt worden.
3. De onjuiste installatie kan tot het omvallen van de staander leiden en het kan serieuze verwonding veroorzaken. Wees zeker dat het plasmascherm ligt wanneer u de staander eraan voegt.
4. Locatie van installatie

(a) Vergewis u zich ervan dat de staander op een plaats neergezet wordt die geschikt is om het collectieve gewicht van de staander en het scherm te houden.

(b) De plaats van de installatie moet volledig vlak en stabiel zijn. Wees voorzichtig wanneer u de stelling installeert om te verzekeren dat het gewicht van het scherm gelijkmatig verdeeld is op de staander.

(c) Installeer deze staander niet buiten, bij warmtebron of dicht bij het strand.

(d) Installeer deze staander nergens waar het een object van vibratie of beving kan zijn.

1. (a) Stel de staander samen volgens alle instructies en stabiliseer de staander veilig met de schroeven op de voorgeschreven plekken. Er waren al gevallen wanneer na het installeren van het scherm er schade werd veroorzaakt doordat de staander omgevallen was of door andere situaties.
   (b) Om het scherm veilig te installeren moet het voor de zekerheid met meer dan twee personen gebeuren.
   (c) Voor de installatie zet het scherm en de aangeschakelde middelen met power uit, daarna trek de stekker uit het stopcontact.

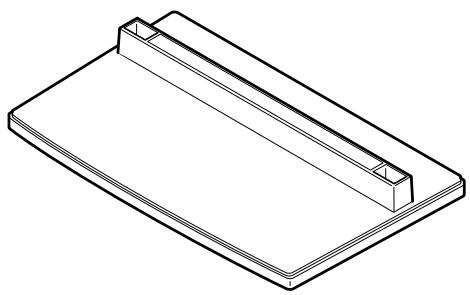

Controleer of u alle delen heeft

• Poten van de staander (links en rechts verwisselbaar) .... 2

- Zeshoekige draai ..... 1

- Schroeven(4 x 8) ...... 4

• Installatie schroeven ① (M8 x 20).... 2

• Installatie schroeven ② (M8 x 40) ...... 2

- Stabiliseringsschroeven 2

1. Samenstelling van de staander

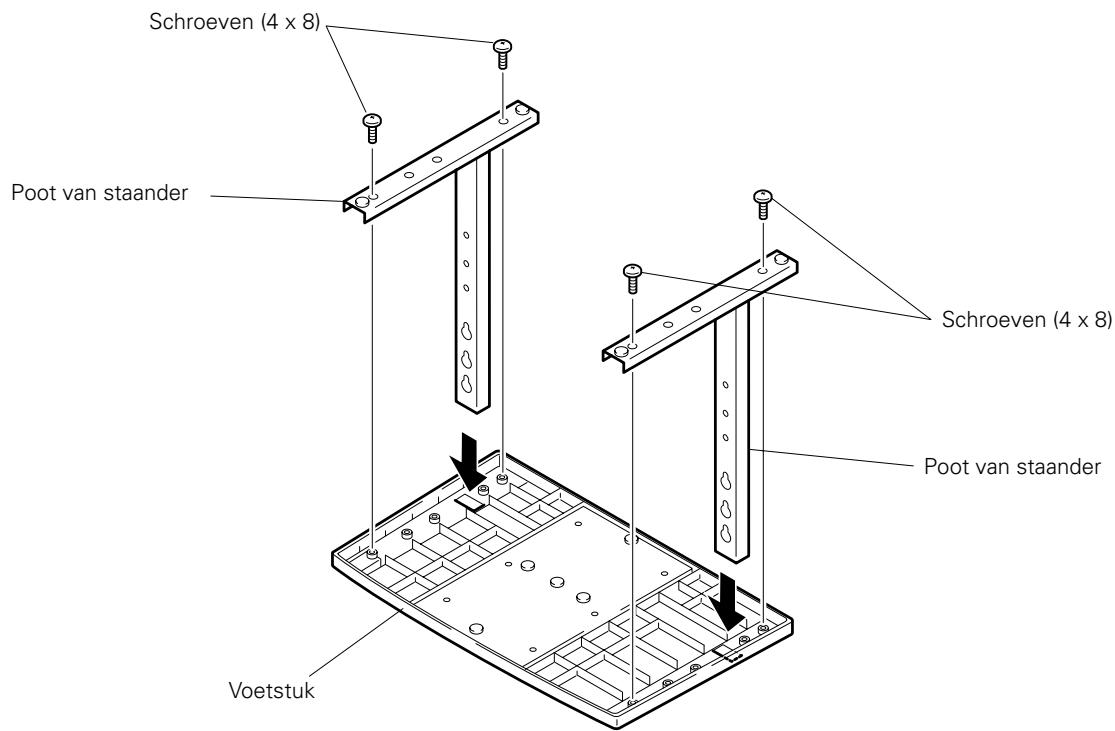

■ Stappen van samenstelling

1. Draai het voetstuk om zodat de ondere kant boven is.
2. Voeg de poten aan het voetstuk.
3. Gebruik de inclusieve schroeven voor het stabiliseren van de poten.

Schroeven (4 x 8) Poot van staander Schroeven (4 x 8) Poot van staander Voetstuk

2. Staander aan het plasmascherm voegen

■ Normale installatie

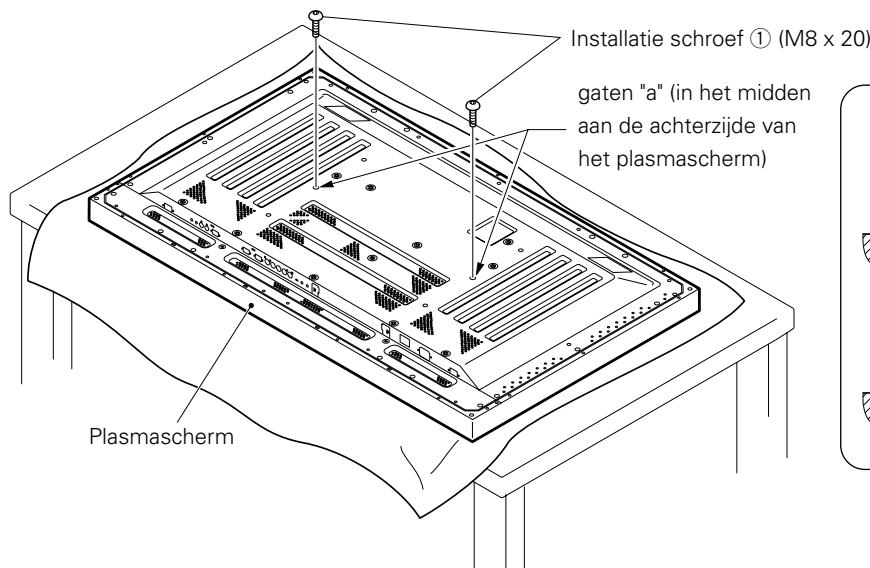

Stap 1. Terwijl het plasmascherm neerligt, zet en verveilig de twee installatie schroeven ① (M8x20) in gaten "a" die op het omhulsel van het plasmascherm verplaatst zijn. Bij dit punt draai deze schroeven ① alleen aan totdat de draailijnen van het zijdegezien al niet meer zichtbaar zijn (Als u de schroeven volledig indraait is het onmogelijk om het plasma scherm eraan te voegen).

Installatie schroef ① (M8 x 20) gaten "a" (in het midden aan de achterzijde van het plasmascherm) Plasmascherm

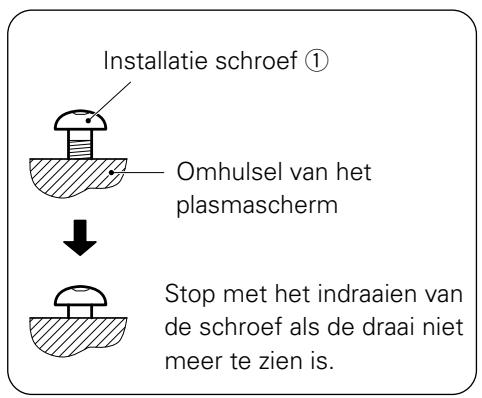

Installatie schroef ① Omhuisel van het plasmascherm Stop met het indraaien van de schroef als de draai niet meer te zien is.

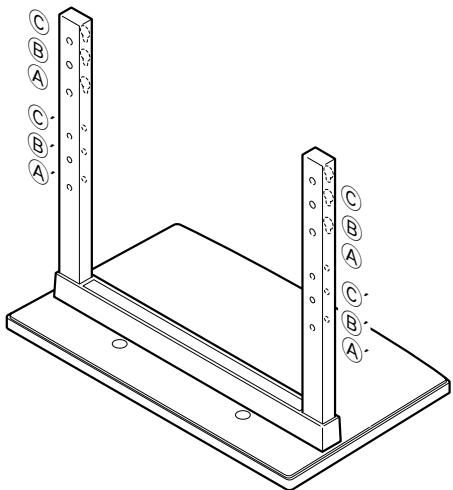

- Betreffend de schroefgaten van de staanderpoot als de staander als tafelstand gebruikt wordt.

Tafel: schroefgaten in de poten bij toepassing als tafelstandaard

Type plasmascherm	Bijzonderheden	Te gebruiken schroefgaten
50"	Normaal gebruik	Ⓑ, Ⓑ'
	Met extra luidsprekers aan weerszijden van het scherm
43"	Zonder extra luidsprekers	Ⓐ, Ⓐ'
	Met extra luidsprekers aan weerszijden van het scherm
	Met extra luidsprekers onder het scherm	Ⓑ, Ⓑ'

Opmerkingen: De gaten © en ©' zijn bedoeld voor het bevestigen van afzonderlijk leverbare extra's e.d.

Stap 2. Zoals het figuur het laat zien, haak de gaten van de staanderpoten (A of B in beide buizen) aan de schroefkoppen van de installatie schroeven ①, daarna laat de staander boven glijden in de richting van het plasmascherm totdat het de installatie schroeven ① aanraakt (als het met het scherm samengesteld is, zal de staander niet meer dan 19mm glijden.)

Stap 3. verplaats de installatie schroeven ② (M8x40) door de staanderpoten en snoer de installatie schroeven in met behulp van de zeshoekige draai (gebruik de juiste combinaties van gaten: A–A' en B–B').

Stap 4. Snoer de installatie schroeven ① veilig in met de zeshoekige draai.

1. Zet een laken of een beschermend bedekking neer om het scherm van schrammen of schade te beschermen.
2. Stel het plasmascherm samen alleen als het op een tafel of op een dergelijke oppervlak plat ligt.
3. Steek de schroeven rechtstandig in de gaten en draai ze aan. Draai de schroeven niet vaster dan nodig is.
4. Beweeg de staander zo dat de schroefgaten en de moeren, die de staander aan het scherm verbinden, precies in een lijn staan.
5. Het beeldscherm heeft een schermmaat van 50" en weegt ongeveer 40 kg. Het scherm is ondiep en daardoor zeer onstabiel. Daarom zijn voor de montage en installatie tenminste twee personen nodig.

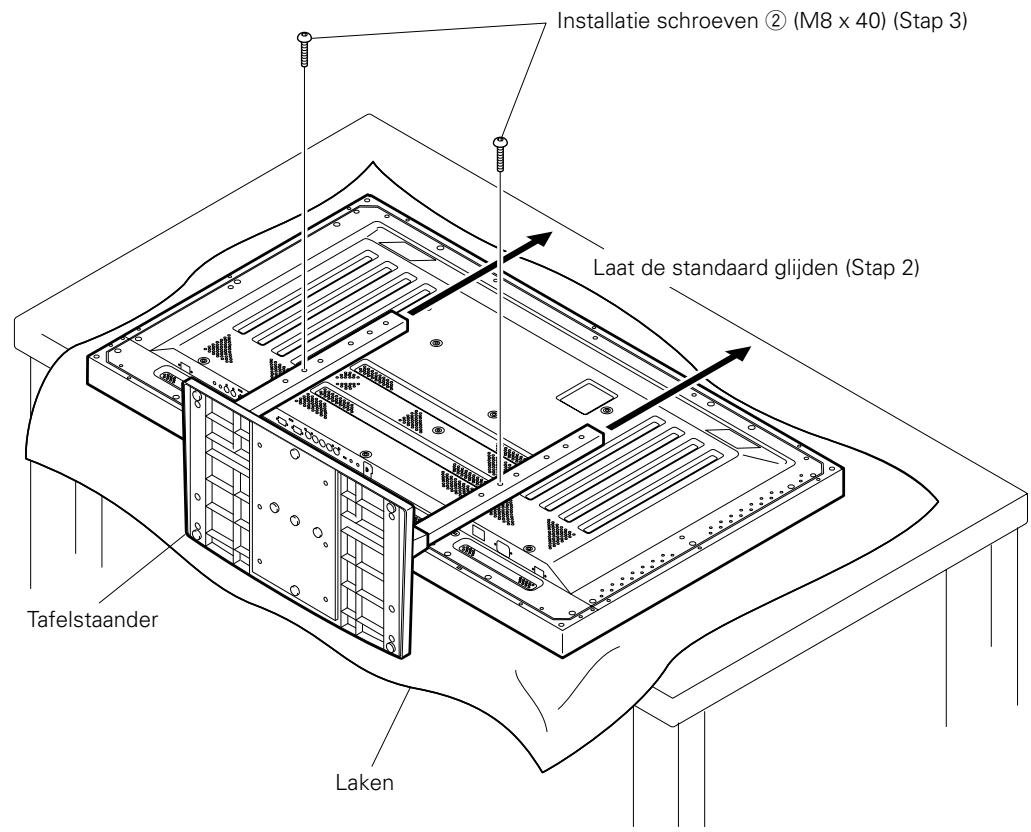

Installatie schroeven ② (M8 x 40) (Stap 3) Laat de standaard glijden (Stap 2) Tafelstaander Laken

■ Instructies voor het gebruik van de verpakking van het hoofdscherm om het als staander laten functioneren (de figuur toont het beeldscherm van 50")

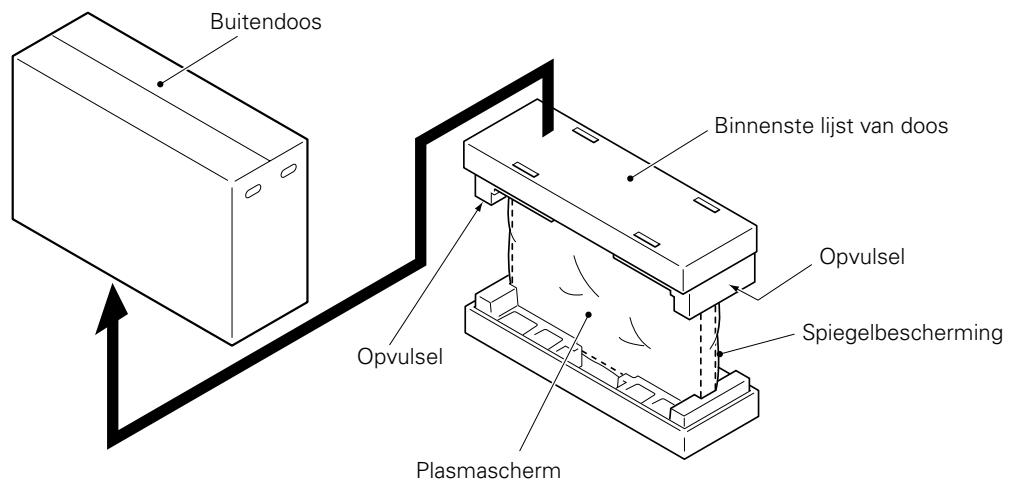

- De werking van het plasmascherm verpakking

Buitendoos Opvulsel Plasmascherm Binnenste lijst van doos Opvulsel Spiegelbescherming

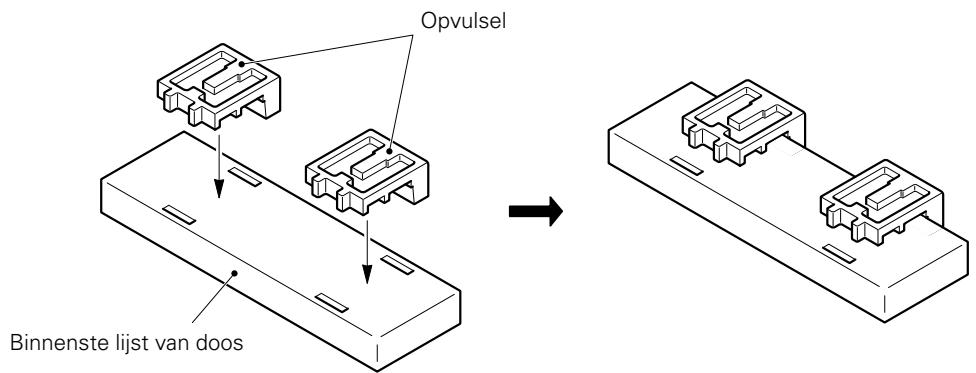

Stap 1. Stel een staander voor het plasmascherm samen, gebruik de binnenste lijst van de doos en de opvulsels volgens het bovenstaande figuur (alle opvulsels zijn hetzelfde).

Opvulsel Binnenste lijst van doos

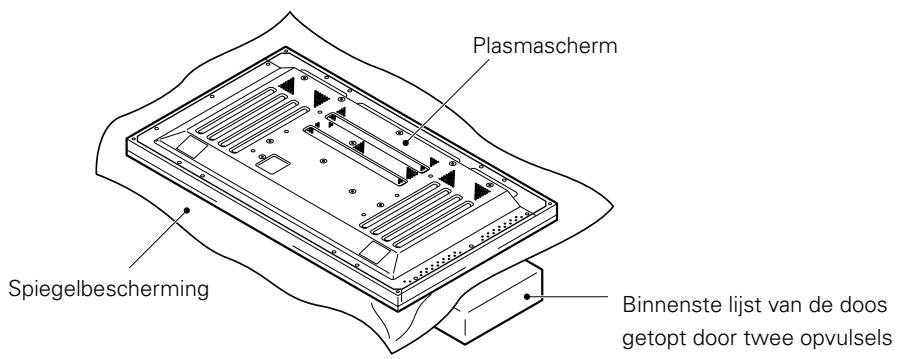

Stap 2. Zet het plasmascherm op de opvulsels neer zoals het figuur het hieronder laat zien.

Plasmascherm Spiegelbescherming Binnenste lijst van de doos getopt door twee opvulsels

Stap 3. Volg de instructies in stappen 1-4 onder de titel "Normale installaties" om de staander aan het plasmascherm kunnen voegen.

3. Nadat de staander samengesteld is, maak de staander aan de vloer vast zodat het niet omvalt.

■ Stabilisering aan de vloer

- Gebruik schroeven (worden apart verkocht) voor het aanvoegen en stabiliseren van de staander.

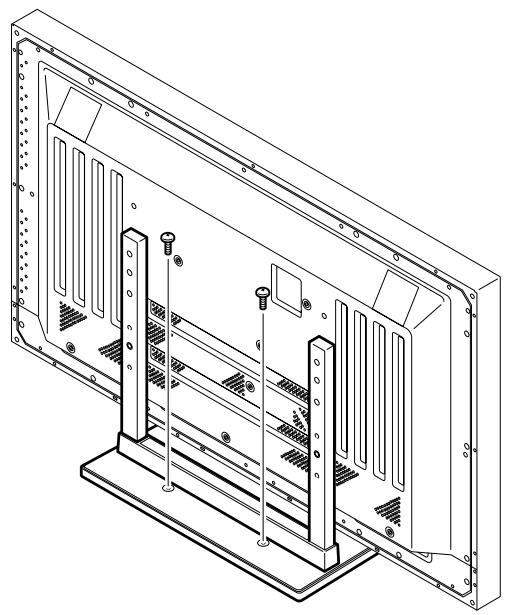

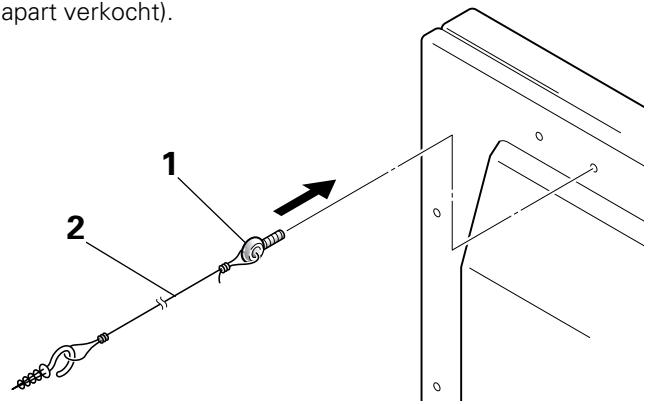

■ Toepassingsvoorbeeld van de stabilisatieschroeven (de figuur toont het beeldscherm van 50")

1. Bevestig de bij de staander geleverde stabilisatieschroefbouten aan het plasmascherm.
2. Stabiliseer het scherm door het aan de muur verbinden of met een serke touw tegen een balk vastmaken. (Herhaal dezelfde stappen van de zijkant om de samenstelling van beide kanten te stabiliseren.)

Gebruik snoer en haken die op de markt te koop zijn (worden apart verkocht).

apart verkocht) 1 2

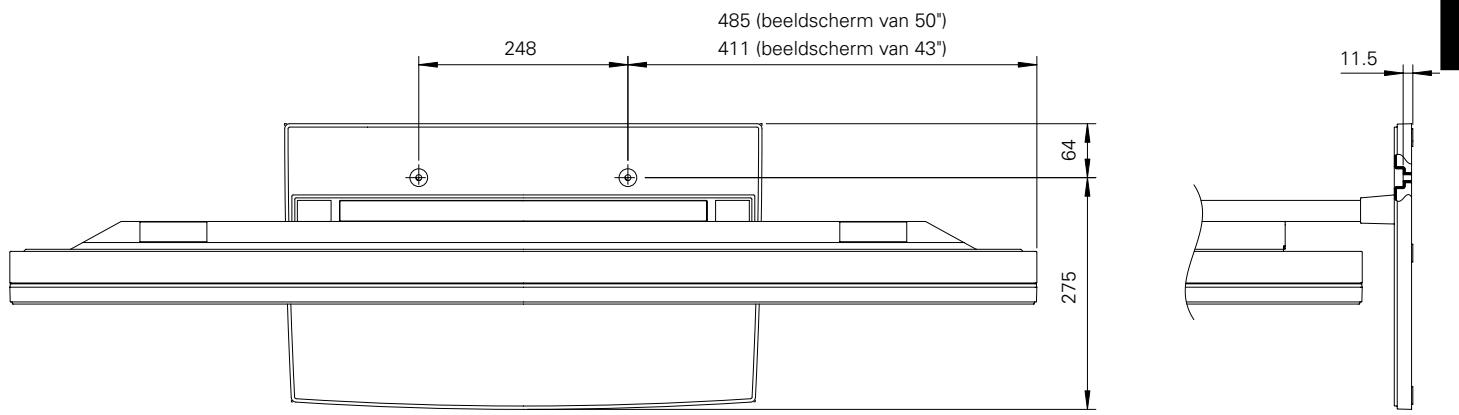

■ Installatie coördinatas voor de schroeven die bij het stabiliseren van de staander aan de vloer gebruikt worden.

*Als de staander aan de vloer gestabiliseerd wordt, gebruik M6 dat de lengte van 20mm heeft.

Eenheid : mm

248 485 (beeldscherm van 50") 411 (beeldscherm van 43") 64 275 11.5

■ Specifications

Dimensies 566 (L) x 508 (A) x 339 (P) mm

Gewicht 4.0 kg

42.9 kg (wanneer het beeldscherm van 50" is gemonteerd)

35.5 kg (wanneer het beeldscherm van 43" is gemonteerd)

■ Diagram van dimensie

Uenheid: mm

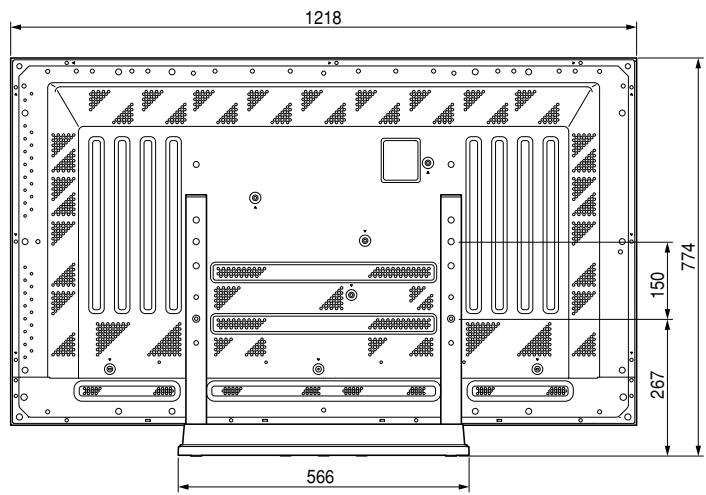

Beeldscherm van 50" bij normaal gebruik (zonder afzonderlijk leverbare luidsprekers)

1218 774 150 267 566

508 339

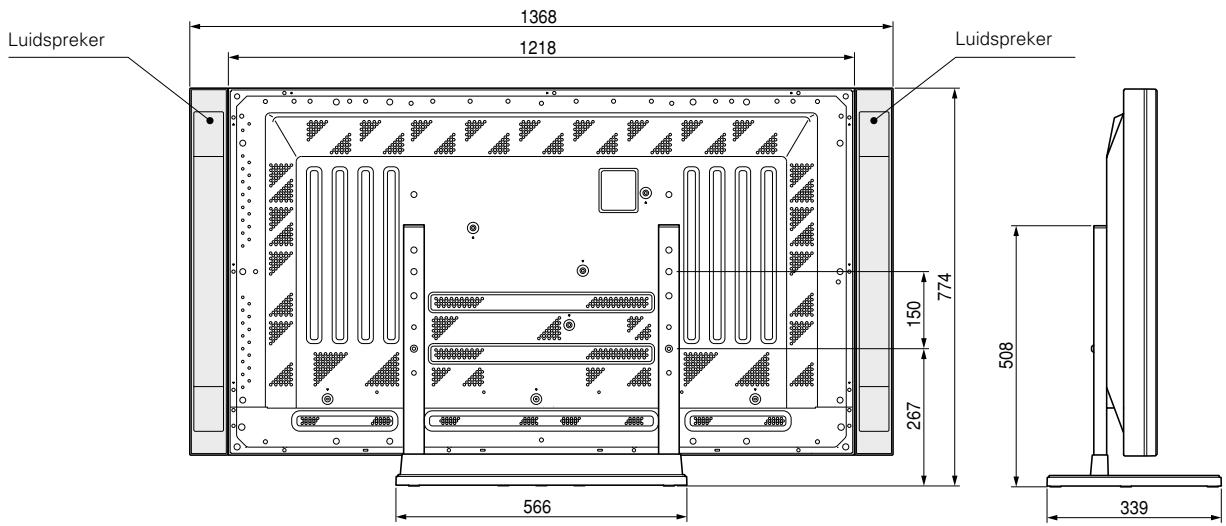

Beeldscherm van 50" met aan weerszijden gemonteerde, afzonderlijk leverbare luidsprekers

Luidspreker 1368 1218 Luidspreker 774 150 267 508 566 339

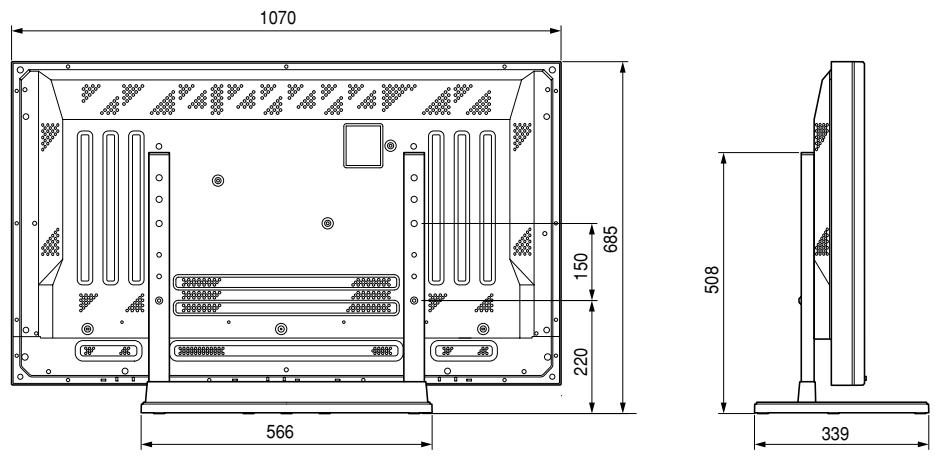

Beeldscherm van 43" zonder afzonderlijk leverbare luidsprekers

1070 685 150 220 508 339 566

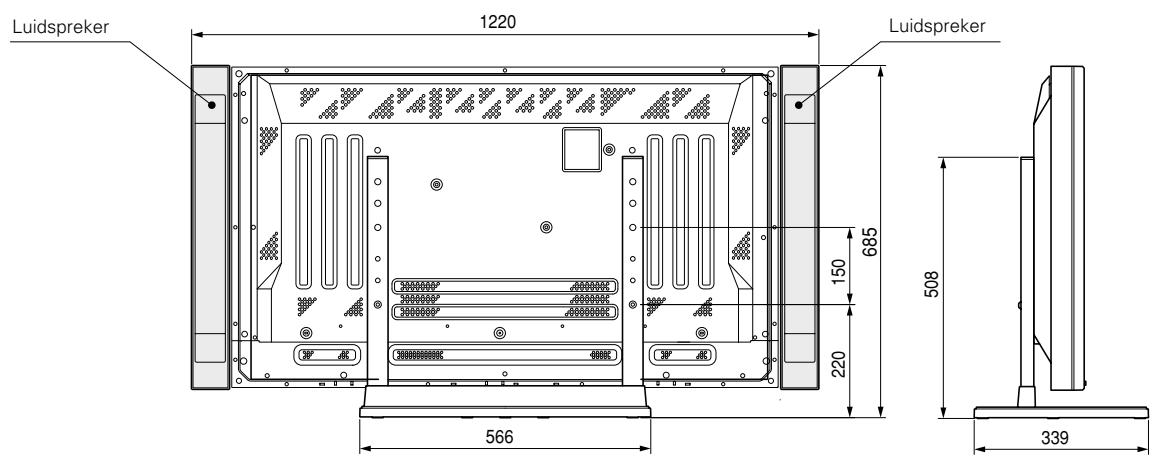

Beeldscherm van 43" met aan weerszijden gemonteerde, afzonderlijk leverbare luidsprekers

Luidspreker 1220 Luidspreker 685 150 220 508 339 566

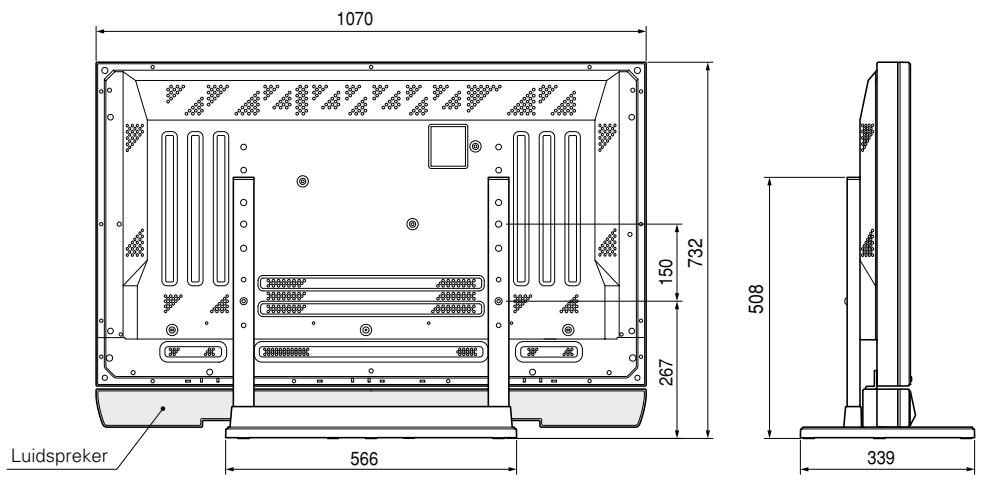

Beeldscherm van 43" met aan de onderzijde van het scherm gemonteerde, afzonderlijk leverbare luidsprekers

1070 732 150 267 508 339 Luidspreker 566

Uitgegeven door Pioneer Corporation. Copyright © 2001 Pioneer Corporation. Alle rechten voorbehouden.

Uitgegeven door Pioneer Corporation.
Copyright © 2001 Pioneer Corporation.
Alle rechten voorbehouden.
