Tipo de producto	Soporte de mesa para pantalla de plasma
Marca	Pioneer
Modelo	PDK-TS01(-L)
Dimensiones (L x A x P)	566 x 508 x 339 mm
Peso (soporte solo)	4,0 kg
Peso total con pantalla de 50"	42,9 kg
Peso total con pantalla de 43"	35,5 kg
Material	Metal
Alimentación	No aplica (soporte mecánico)
Uso	Solo interior, sobre superficie plana y estable
Compatibilidad	Pantallas de plasma Pioneer de 43" y 50"
Instalación	Requiere al menos dos personas; se recomienda fijación al suelo
Mantenimiento	Limpiar con un paño suave y seco; evitar disolventes
Contenido del paquete	2 pilares de soporte, 2 pernos M8x20, 2 pernos M8x40, 2 pernos de estabilización, llave hexagonal
Piezas de repuesto	Disponibles en el distribuidor Pioneer
Seguridad	Fijación a la pared o al suelo con cuerda y ganchos (no incluidos) para evitar caídas

Preguntas frecuentes - PDK-TS01(-L) PIONEER

¿Qué tipo de pantalla se puede instalar en el soporte PDK-TS01(-L)?

Este soporte está diseñado exclusivamente para pantallas de plasma Pioneer de 43 y 50 pulgadas. No lo utilice con otras marcas o tamaños.

¿Es necesario fijar el soporte al suelo?

Se recomienda encarecidamente fijar el soporte al suelo o a la pared con una cuerda resistente y ganchos (vendidos por separado) para evitar cualquier riesgo de caída.

¿Cuántas personas se necesitan para la instalación?

La instalación debe ser realizada por al menos dos personas debido al peso y tamaño de la pantalla.

¿Cuáles son las dimensiones del soporte?

Las dimensiones son 566 mm de ancho, 508 mm de alto y 339 mm de profundidad.

¿Cuál es el peso máximo soportado?

El soporte solo pesa 4,0 kg. Con una pantalla de 50 pulgadas, el peso total alcanza 42,9 kg, y con una pantalla de 43 pulgadas, 35,5 kg.

¿Cómo limpiar el soporte?

Utilice un paño suave y seco. No use disolventes ni productos abrasivos que puedan dañar el acabado.

¿Puedo instalar altavoces opcionales con este soporte?

Sí, el soporte es compatible con los altavoces opcionales Pioneer fijados en los lados o en la parte inferior de la pantalla. Consulte la tabla de perforaciones en el manual.

¿Qué herramientas se incluyen con el soporte?

El soporte se entrega con los pernos de instalación (M8x20 y M8x40), pernos de estabilización y una llave hexagonal. Los tornillos de fijación al suelo no están incluidos.

¿Puedo usar este soporte en exteriores?

No, este soporte está diseñado solo para uso en interiores. No lo instale cerca de una fuente de calor o en un ambiente húmedo.

¿Qué hacer si falta un perno?

Contacte a su distribuidor Pioneer para obtener piezas de repuesto. No use tornillos no conformes, ya que podría comprometer la seguridad.

MANUAL DE USUARIO PDK-TS01(-L) PIONEER

Manual de instrucciones

操作說明書

ご使用の前に

separatamente) 1 2

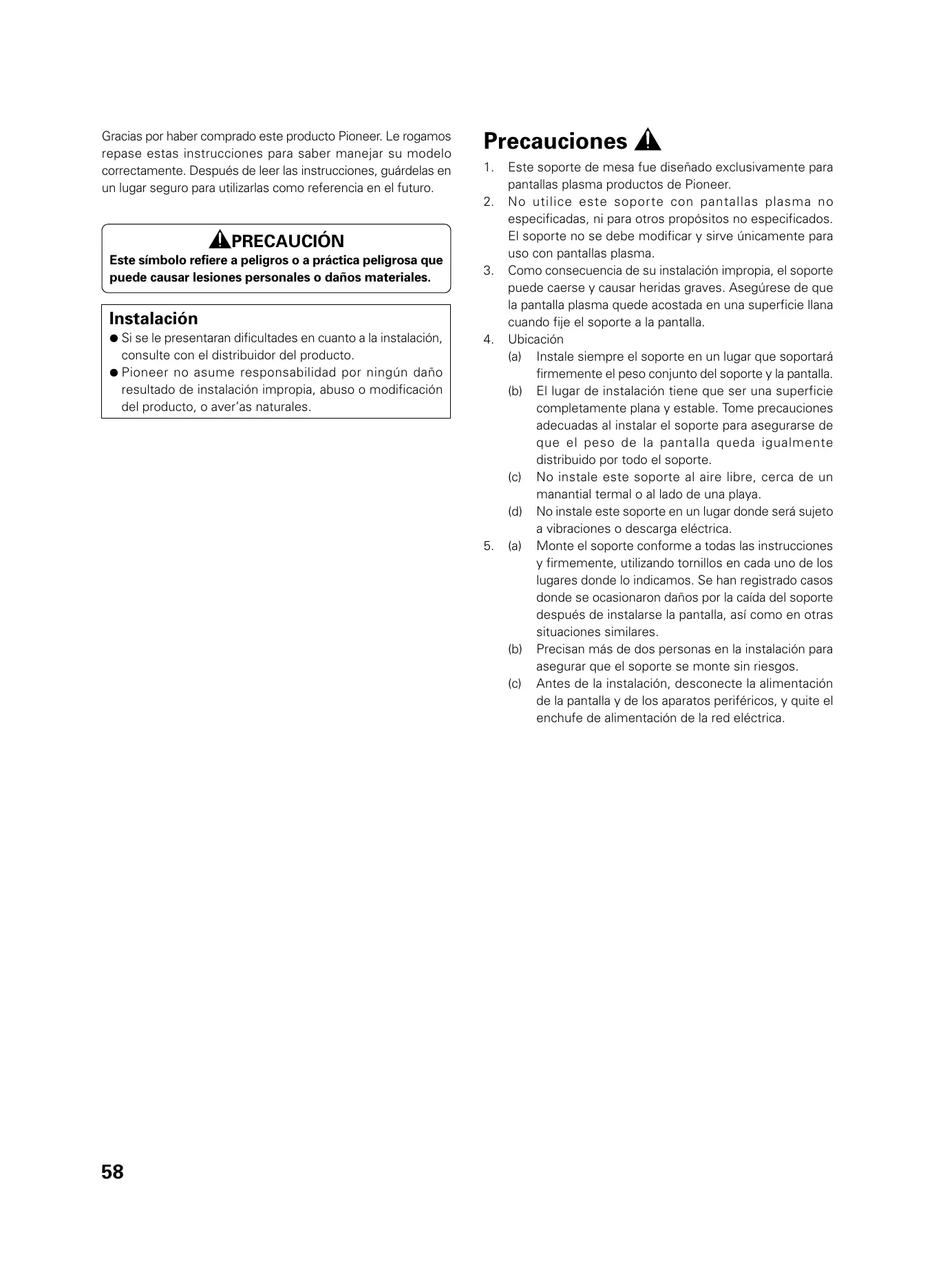

Gracias por haber comprado este producto Pioneer. Le rogamos repase estas instrucciones para saber manejar su modelo correctamente. Después de leer las instrucciones, guárdelas en un lugar seguro para utilizarlas como referencia en el futuro.

PRECAUCIÓN

Este símbolo refiere a peligros o a práctica peligrosa que puede causar lesiones personales o daños materiales.

Instalación

• Si se le presentaran dificultades en cuanto a la instalación, consulte con el distribuidor del producto.
• Pioneer no asume responsabilidad por ningún daño resultado de instalación impropia, abuso o modificación del producto, o aver'as naturales.

Precauciones

1. Este soporte de mesa fue diseñado exclusivamente para pantallas plasma productos de Pioneer.
2. No utilice este soporte con pantallas plasma no especificadas, ni para otros propósitos no especificados. El soporte no se debe modificar y sirve únicamente para uso con pantallas plasma.
3. Como consecuencia de su instalación impropia, el soporte puede caerse y causar heridas graves. Asegúrese de que la pantalla plasma quede acostada en una superficie llana cuando fije el soporte a la pantalla.
4. Ubicación

(a) Instale siempre el soporte en un lugar que soportará firmemente el peso conjunto del soporte y la pantalla.

(b) El lugar de instalación tiene que ser una superficie completamente plana y estable. Tome precauciones adecuadas al instalar el soporte para asegurarse de que el peso de la pantalla queda igualmente distribuido por todo el soporte.

(c) No instale este soporte al aire libre, cerca de un manantial termal o al lado de una playa.

(d) No instale este soporte en un lugar donde será sujeto a vibraciones o descarga eléctrica.

1. (a) Monte el soporte conforme a todas las instrucciones y firmemente, utilizando tornillos en cada uno de los lugares donde lo indicamos. Se han registrado casos donde se ocasionaron daños por la caída del soporte después de instalarse la pantalla, así como en otras situaciones similares.
   (b) Precisan más de dos personas en la instalación para asegurar que el soporte se monte sin riesgos.
   (c) Antes de la instalación, desconecte la alimentación de la pantalla y de los aparatos periféricos, y quite el enchufe de alimentación de la red eléctrica.

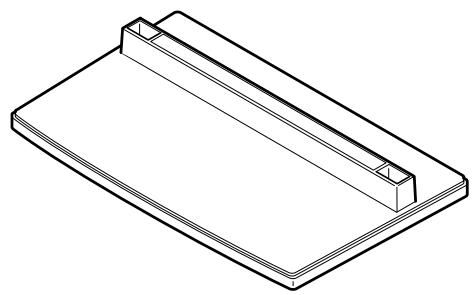

■ Verifique que no faltan accesorios

• Tubos del soporte (Izquierdo y derecho, intercambiables) ...... 2

- Llave hexagonal ..... 1

- Tornillos (4 x 8) ...... 4

- Pernos de instalación ① (M8 x 20).... 2

- Pernos de instalación ② (M8 x 40) ...... 2

- Pernos de estabilización ..... 2

1. Montaje del soporte

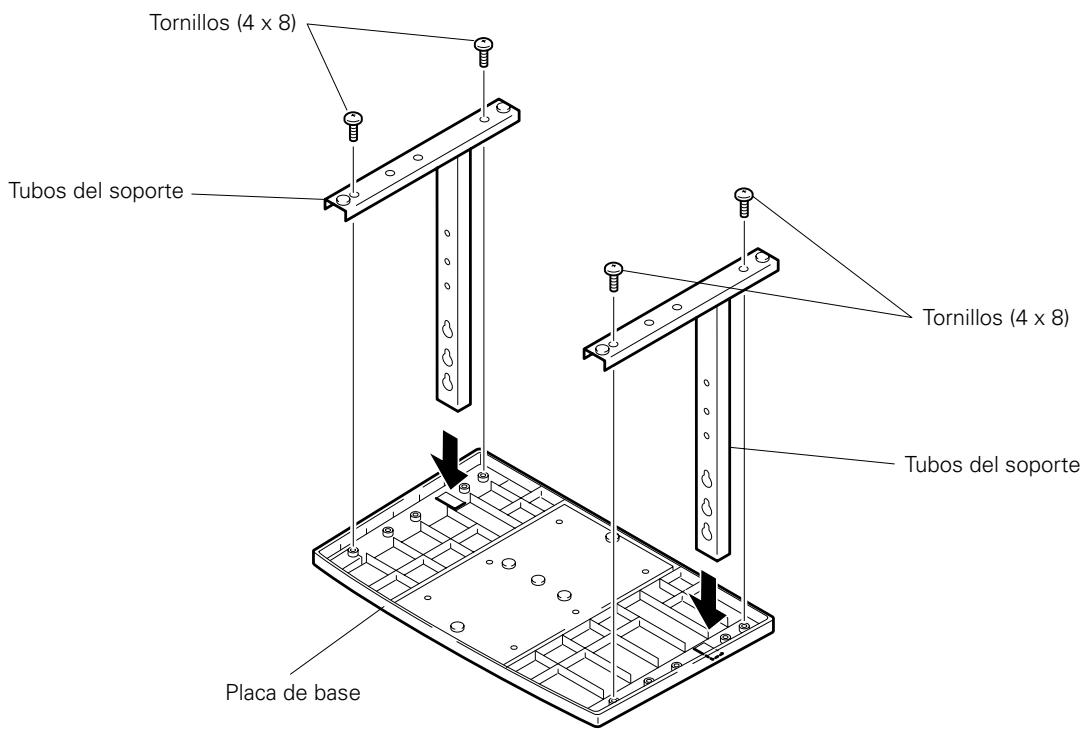

■ Pasos del montaje

1. Acostar la placa de base de modo que la parte inferior quede hacia arriba.
2. Insertar los tubos del soporte en la placa de base.
3. Fijar los tubos del soporte con los tornillos que lleva el paquete.

Tornillos (4 x 8) Tubos del soporte Tornillos (4 x 8) Tubos del soporte Placa de base

2. Ajuste del soporte a la pantalla plasma

■ Instalación normal

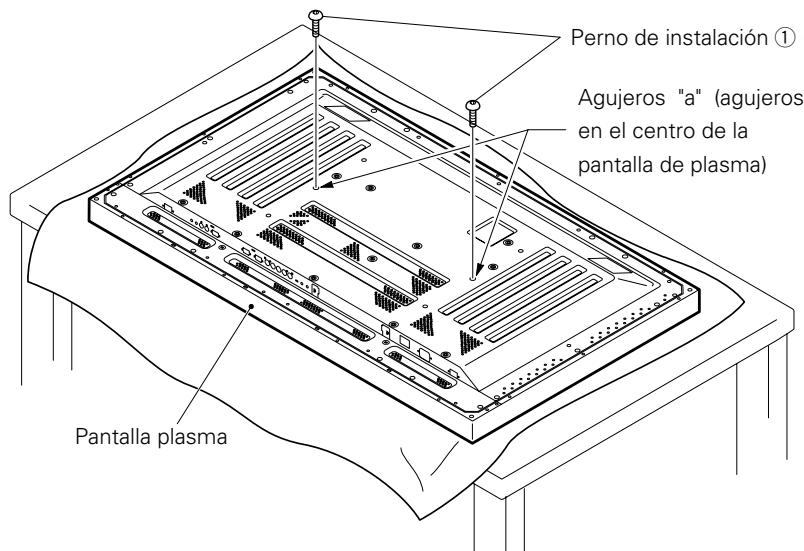

Paso 1. Colocando la pantalla plasma en una superficie llana, inserte y fije ambos pernos ① (M8x20) en los agujeros "a" situados en el dorso de la pantalla plasma. Entonces, apriete los pernos ① justamente hasta que ya no se vean las roscas si las miramos de lado (si los pernos se atornillan completamente, no dejarán ajustar la pantalla).

Perno de instalación ① Agujeros "a" (agujeros en el centro de la pantalla de plasma) Pantalla plasma

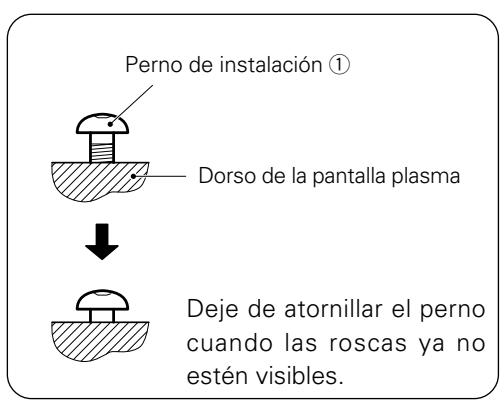

Perno de instalación ① Dorso de la pantalla plasma ↓ Deje de atornillar el perno cuando las roscas ya no estén visibles.

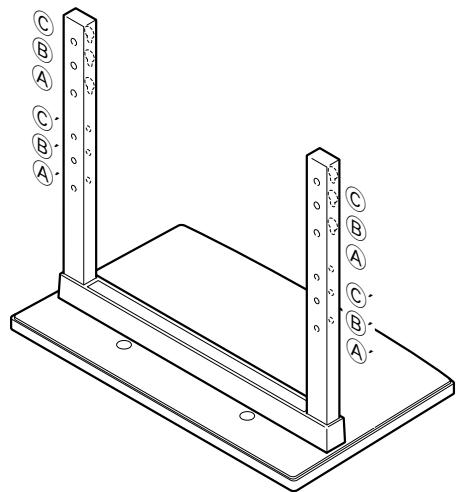

- Sobre los agujeros del tubo del soporte cuando éste se fija a una mesa

Tabla: agujeros de tornillo de los tubos del soporte para cuando éste vaya a utilizarse como soporte para tablero de mesa.

Modelo de pantalla de plasma	Especificaciones	Agujeros de tornillo según la orientación del soporte
50"	Uso normal	B, B'
	Con altavoces opcionales instalados en ambos lado de la pantalla
43"	Sin altavoces opcionales	A, A'
	Con altavoces opcionales instalados en ambos lado de la pantalla
	Con altavoces opcionales instalados en la parte inferior de la pantalla	B, B'

Nota: los agujeros © y ©' sirven para instalar las opciones disponibles de manera independiente, etc.

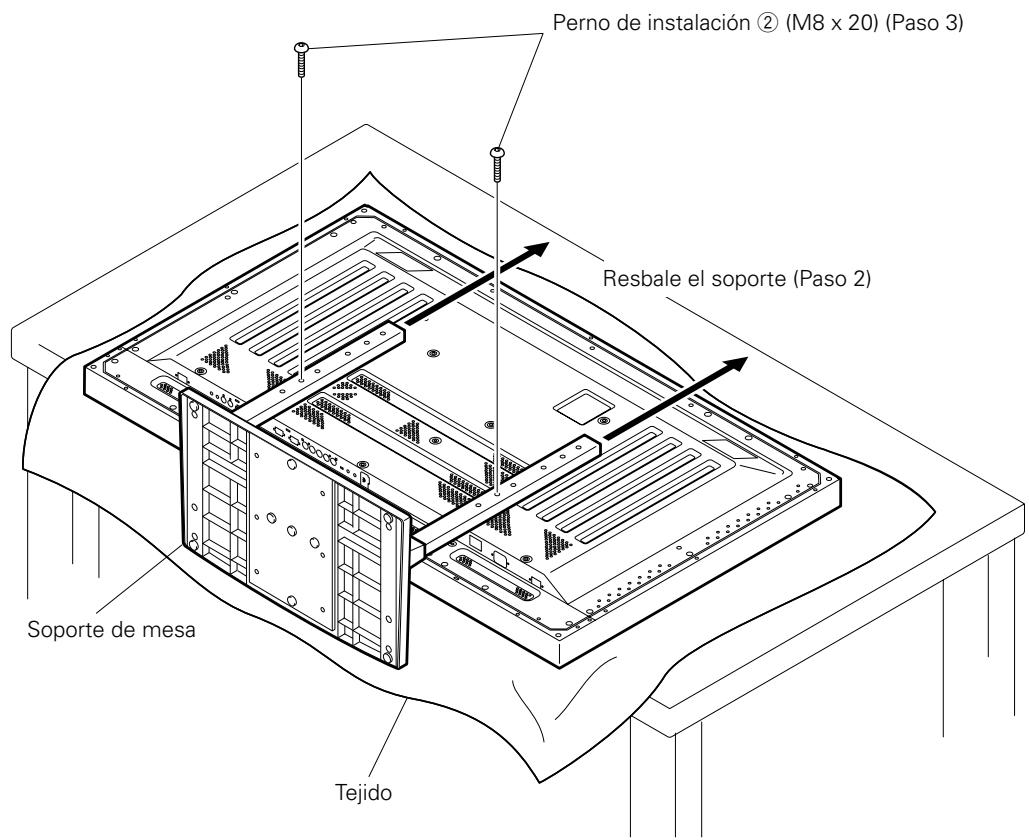

Paso 2. Enganchar los agujeros de los tubos del soporte (bien el tubo Ⓐ o Ⓑ) en las cabezas de los pernos de instalación ①, luego resbalar el soporte hacia arriba, en dirección de la pantalla plasma hasta que se engrane con los pernos de instalación ①, según lo mostramos en la figura (una vez compuestos el soporte y la pantalla, no se resbalarán más de 19 mm).

Paso 3. Pasar los pernos de instalación ② (M8 x 40) por los tubos del soporte y apretarlos fijamente con la llave hexagonal incluido (los agujeros deberán combinarse del modo apropiado Ⓐ–A' y Ⓑ–B').

Paso 4. Apretar bien los pernos de instalación ① con la llave hexagonal.

1. Coloque algún tejido o cobertura debajo de la pantalla para protegerla de rasguños o daños.
2. Siempre ejecute el montaje poniendo la pantalla con el lado llano sobre una mesa u otra superficie llana.
3. Inserte los pernos verticalmente en los agujeros y apriételos, pero sin ejercer una presión excesiva que los tense más de lo necesario.
4. Mueve el soporte de manera que los agujeros del soporte y las tuercas que conectan la pantalla se queden correctamente alineados.
5. La pantalla es un modelo de 50", de unos 40 kg de peso y con muy poca profundidad, por lo que resulta muy inestable. Por este motivo, para la preparación e instalación de la misma se precisarán dos personas como mínimo.

Perno de instalación ② (M8 x 20) (Paso 3) Resbale el soporte (Paso 2) Soporte de mesa Tejido

■ Instrucciones para utilizar el embalaje de la pantalla como soporte para el trabajo con la misma (En la figura se muestra el modelo de pantalla de 50")

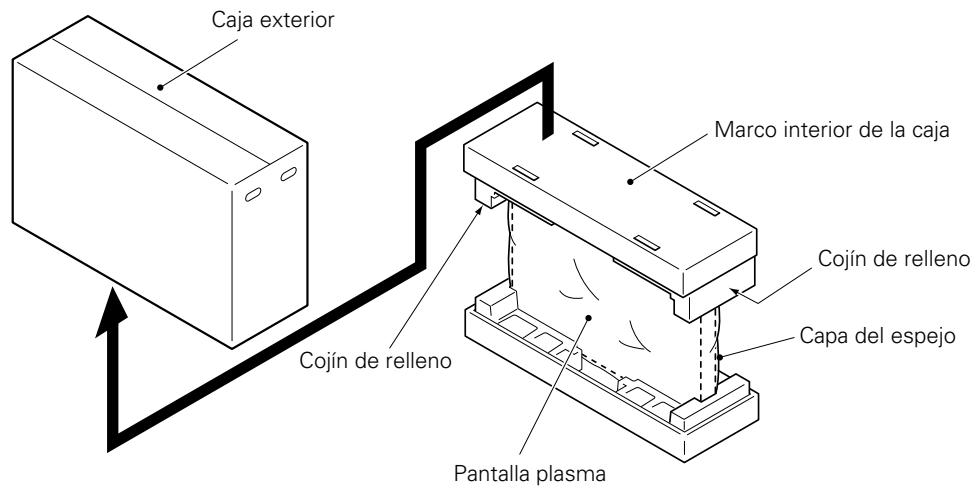

- Montaje del soporte de embalaje

Caja exterior Marco interior de la caja Cojín de relleno Cojín de relleno Capa del espejo Pantalla plasma

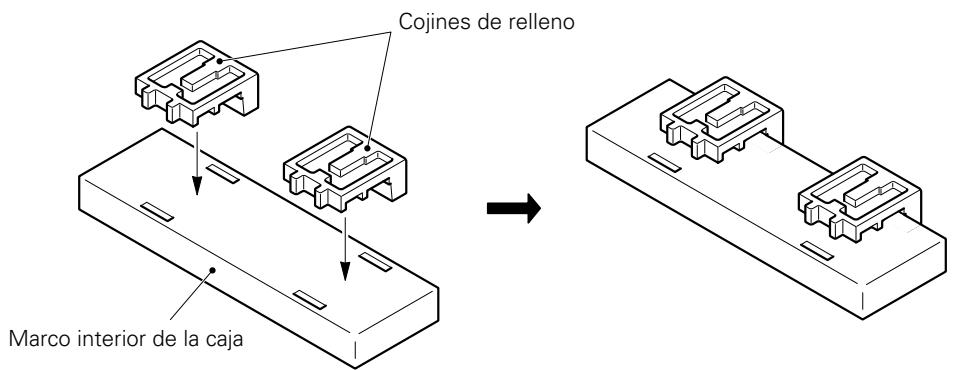

Paso 1. Construya el soporte para la pantalla plasma utilizando el marco interior y los cojines de la caja mostrados en el dibujo de arriba (todos los cojines son idénticos).

Cojines de relleno Marco interior de la caja

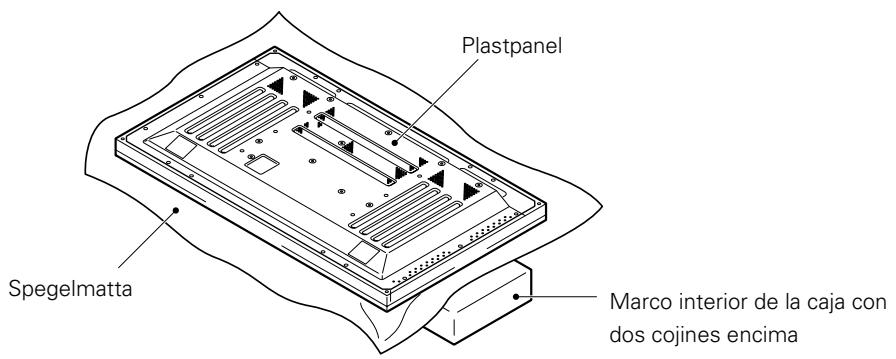

Paso 2. Coloque la pantalla plasma sobre los cojines según lo mostrado en el dibujo de abajo.

Plastpanel Spegelmatta Marco interior de la caja con dos cojines encima

Paso 3. Ajuste el soporte a la pantalla plasma siguiendo las instrucciones de los Pasos 1-4 en la sección "Instalación normal".

3. Después de montar el soporte, conéctelo al suelo para evitar que se caiga.

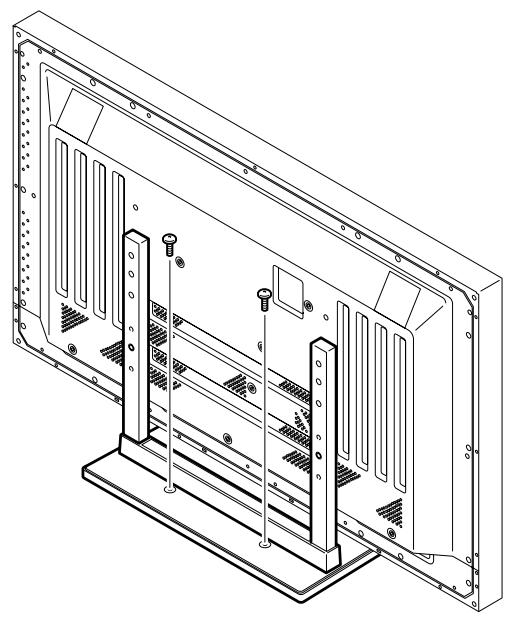

■ Fijación al suelo

- Utilice tornillos (vendidos por separado) para fijar y estabilizar el soporte.

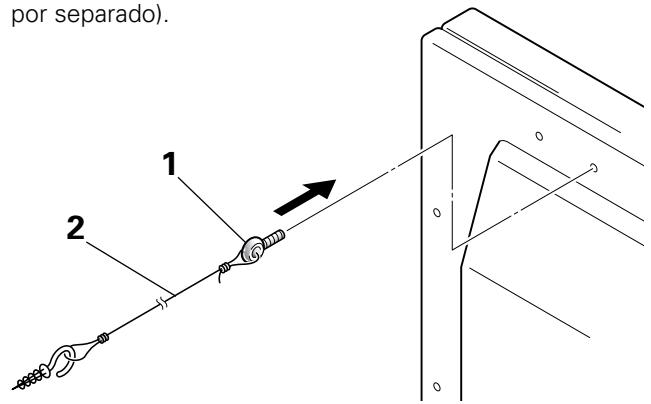

■ Cómo utilizar los pernos de estabilización (en la figura se muestra el modelo de pantalla de 50")

1. Instale en la pantalla de plasma los pernos de estabilización suministrados con el stand.
2. Estabilice la pantalla conectándolo a una pared o un poste por medio de una cuerda fuerte.
   (Repita los mismos pasos en direcciones laterales para estabilizar el montaje a la izquierda y a la derecha.)

Utilice cuerda y ganchos disponibles en el mercado (vendidos por separado).

por separado). 1 2

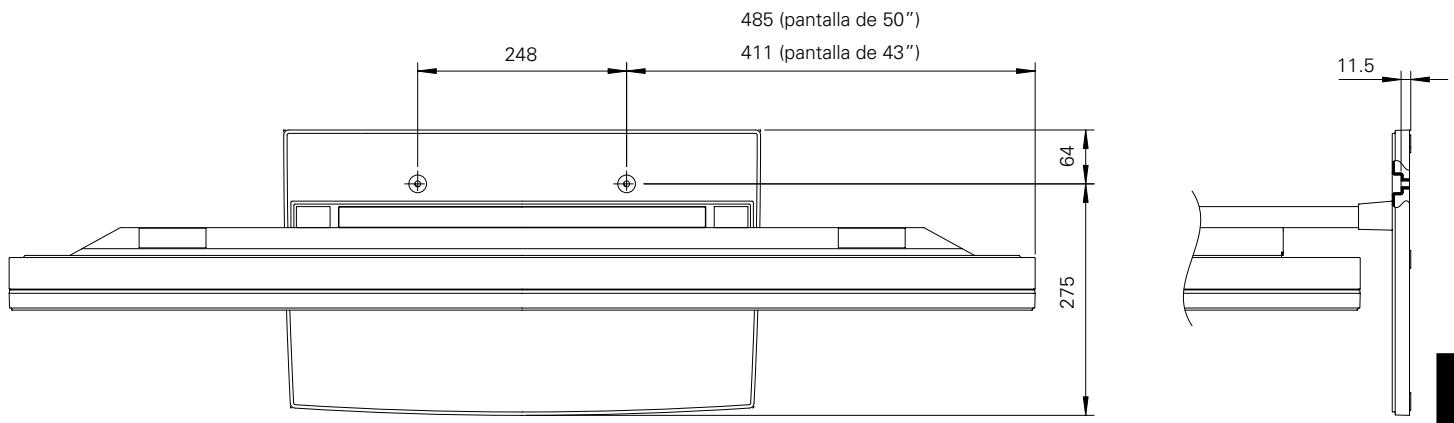

■ Coordenadas de instalación para los tornillos de fijación al suelo

*Utilice tornillos M6 con un largo mayor de 20 mm para fijar el soporte al suelo.

Unidades: mm

485 (pantalla de 50") 411 (pantalla de 43") 248 64 275 11.5

■ Especificaciones

Dimensiones 566 (A) x 508 (A) x 339 (P) mm

Peso 4,0 kg

...... 42,9 kg (con la pantalla de plasma de 50" instalada)

35,5 kg (con la pantalla de plasma de 43" instalada)

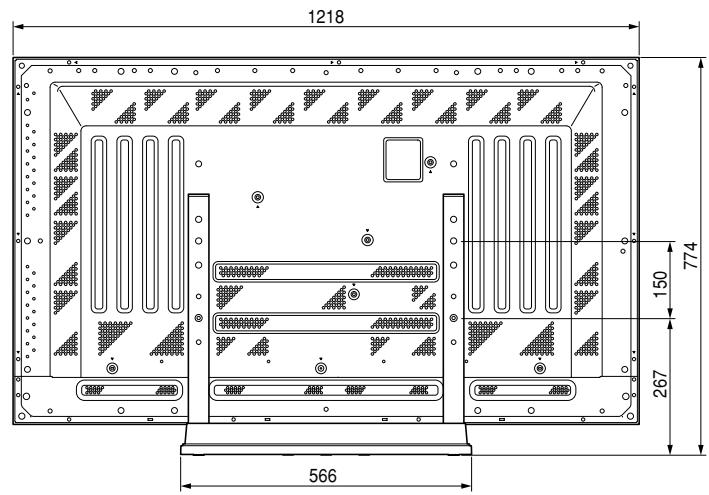

■ Diagrama de dimensiones

Unidades: mm

Pantalla de 50" en condiciones de uso normales (sin altavoces opcionales)

1218 774 150 267 566

508 339

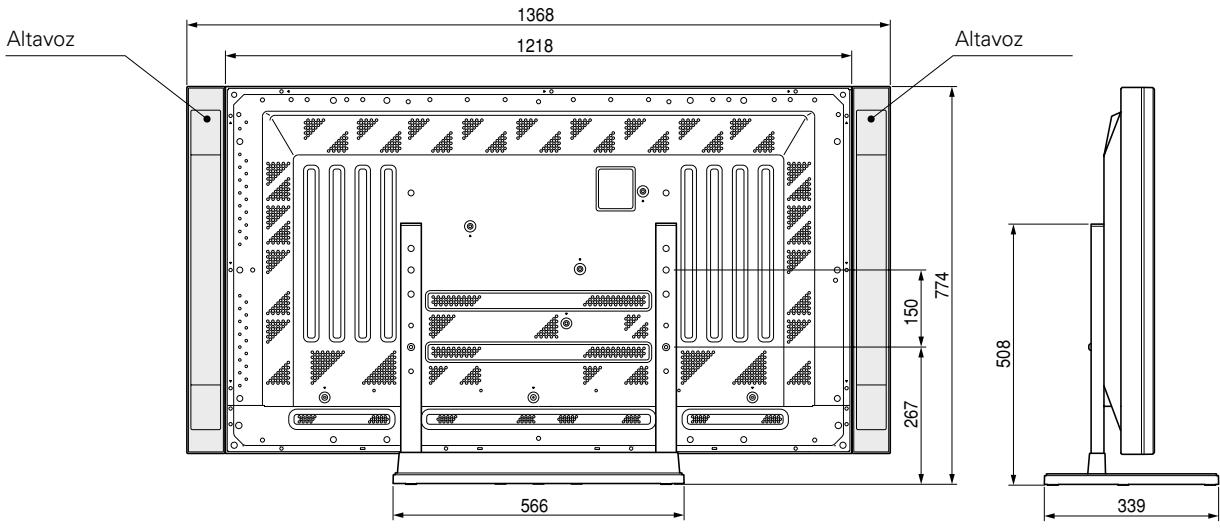

Pantalla de 50" con altavoces opcionales instalados en ambos lados de la pantalla

Altavoz 1368 1218 Altavoz 774 150 267 508 566 339

Pantalla de 43" sin altavoces opcionales.

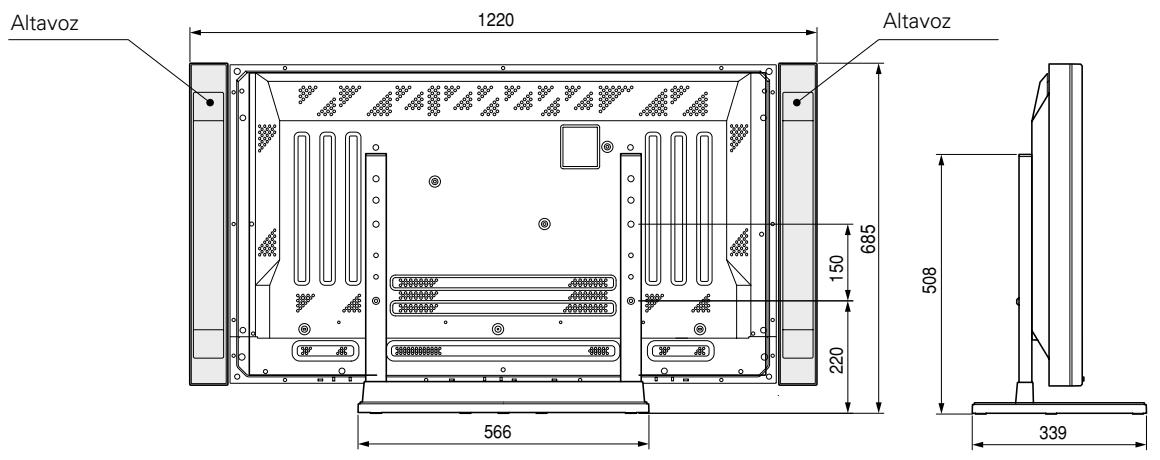

Pantalla de 43" con altavoces opcionales instalados en ambos lados de la pantalla

Altavoz 1220 Altavoz 685 150 220 508 339 566

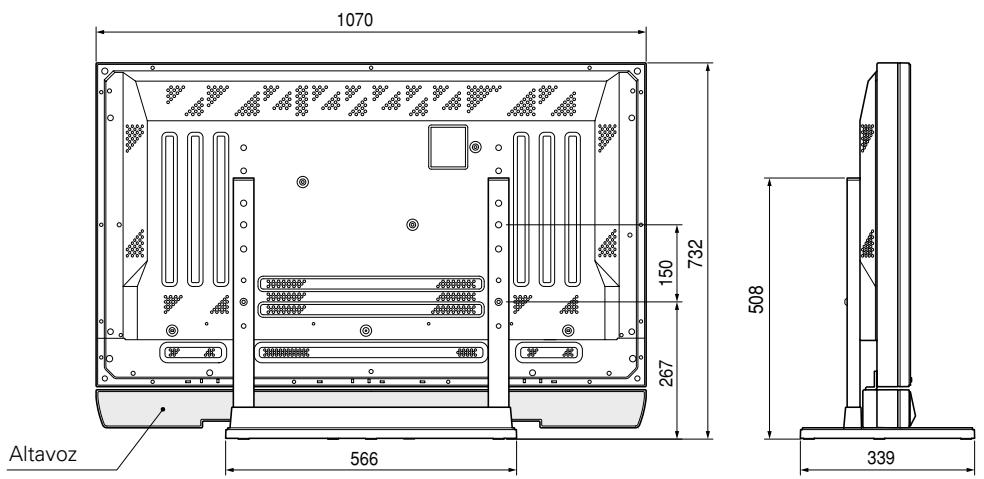

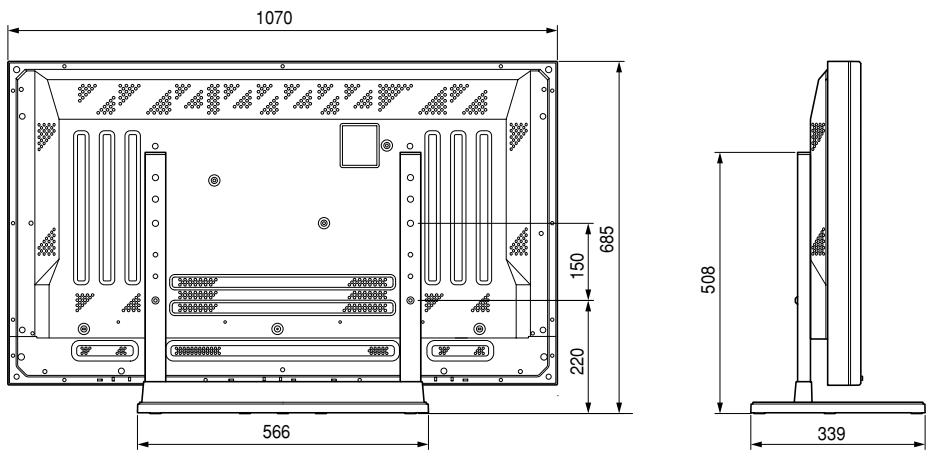

Pantalla de 43" con altavoces opcionales instalados en la parte inferior de la pantalla

1070 732 150 267 508 339 Altavoz 566
