Produkttyp	Tischfuß für Plasma-Fernseher
Marke	PIONEER
Modell	PDK-TS28
Kompatibilität	Pioneer Plasma-Fernseher 50 Zoll mit Lautsprechern darunter (PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD, PDP-SX5080D)
Maße (B × H × T)	550 × 385,5 × 300 mm
Gewicht	2,2 kg
Maximales unterstütztes Gewicht	Ca. 34 kg (für 50-Zoll-Fernseher)
Material	Metall
Farbe	Schwarz
Hauptfunktionen	Tischständer für Plasma-Fernseher, mit Tischabdeckung, Stützsäulen, Abblendschirm (nicht im Lieferumfang dieses Modells), Möglichkeit zur Kippsicherung
Installation	Erfordert mindestens zwei Personen; Montage der Säulen, Befestigung des Fernsehers mit mitgelieferten Schrauben
Sicherheit	Kippsicherung mit den mitgelieferten Gurten und geeigneten Schrauben (nicht enthalten) vorsehen; Stabilisierungskabel verwenden
Lieferumfang	Tischabdeckung, Stützsäule (L), Stützsäule (R), Schraube ① (4×10 mm silber) ×4, Schraube ② (M8×60 mm schwarz) ×2, Schraube ③ (M8×40 mm schwarz) ×2, Schraube ④ (M8×23 mm schwarz) ×2, Schraube ⑤ (M4×10 mm schwarz) ×2, Kippsicherungsgurte ×2, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Reparierbarkeit	Ersatzteile beim Händler erhältlich; Reparatur durch Fachmann empfohlen
Allgemeine Informationen	Nur für den Innenbereich; nicht im Freien, in der Nähe einer Wärmequelle oder auf einer instabilen Oberfläche installieren

Häufig gestellte Fragen - PDK-TS28 PIONEER

Welche Fernseher sind mit dem Ständer PDK-TS28 kompatibel?

Der PDK-TS28 ist ausschließlich für Pioneer Plasma-Fernseher mit 50 Zoll und Lautsprechern darunter konzipiert, insbesondere die Modelle PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD und PDP-SX5080D. Die Verwendung mit anderen Modellen kann ein Sturzrisiko darstellen.

Welche Maße und Gewicht hat der Ständer?

Der Ständer misst 550 mm Breite, 385,5 mm Höhe und 300 mm Tiefe. Sein Gewicht beträgt 2,2 kg.

Wie installiert man den Ständer PDK-TS28?

Die Installation muss von mindestens zwei Personen durchgeführt werden. Beginnen Sie mit dem Zusammenbau der Stützsäulen (L und R) auf der Tischabdeckung, befestigen Sie dann den Fernseher mit den mitgelieferten Schrauben (M8×60 mm für 42 Zoll oder M8×40 mm für 50 Zoll). Ziehen Sie die Schrauben zuerst von Hand, dann mit einem Schraubendreher fest. Befolgen Sie sorgfältig die Bedienungsanleitung.

Wie verhindert man, dass der Fernseher vom Ständer fällt?

Verwenden Sie die mitgelieferten Kippsicherungsgurte und schrauben Sie diese mit geeigneten Schrauben (M4, mindestens 20 mm) an den Fernseher und den Tisch. Sie können den Fernseher auch mit Stabilisierungskabeln und M8-Haken (12-15 mm lang) an der Wand befestigen.

Kann der Ständer mit einer anderen Fernsehmarke verwendet werden?

Nein, der PDK-TS28 ist speziell für Pioneer Plasma-Fernseher mit 50 Zoll und Lautsprechern darunter ausgelegt. Die Verwendung mit anderen Marken könnte die Stabilität beeinträchtigen und Verletzungen verursachen.

Welche Sicherheitsvorkehrungen sind bei der Installation zu treffen?

Wählen Sie eine stabile, ebene Oberfläche. Stellen Sie den Ständer nicht im Freien oder in der Nähe einer Wärmequelle auf. Stellen Sie sicher, dass alle Schrauben fest angezogen sind. Installieren Sie den Fernseher zu zweit, um Stürze zu vermeiden.

Wird der Ständer mit einem Abblendschirm geliefert?

Nein, das Modell PDK-TS28 enthält keinen Abblendschirm. Nur die Modelle PDK-TS27A und PDK-TS29A sind damit ausgestattet.

Wie reinigt man den Ständer?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren autorisierten Pioneer-Händler. Ersatzteile wie Schrauben oder Kippsicherungsgurte können bestellt werden. Bewahren Sie die Seriennummer des Ständers auf, um die Suche zu erleichtern.

Kann der Ständer an der Wand befestigt werden?

Der PDK-TS28 ist ein Tischfuß, nicht für die Wandmontage ausgelegt. Sie können die Einheit jedoch stabilisieren, indem Sie den Fernseher mit Kippsicherungskabeln an der Wand befestigen, wie in der Bedienungsanleitung beschrieben.

BEDIENUNGSANLEITUNG PDK-TS28 PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf dieses

Produkts der Firma Pioneer entschieden haben.

Bitte lesen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rate ziehen zu können.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sich bitte an Ihren Händler.
• Für Schäden aufgrund von inkorrekter Installation, falscher Verwendung, vorgenommenen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts.

Modell:

Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise....24

Überprüfung des Standardzubehörs auf

Vollständigkeit 25

Montage des Tischständers 25

Befestigen der Reflexionsschutz-Leiste

(nur PDK-TS27A und PDK-TS29A) 26

Montage des Plasma-Fernsehers ...... 27

Installation des Plasma-Fernsehers an einem

Gestell usw. 28

Verhinderung eines möglichen Umfallens der

Einheit 29

Technische Daten 29

Darstellung der Abmessungen 30

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Plasma-Fernseher (PDP-5080XA / PDP-5080XD /

PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA /

PDP-4280XD / PDP-428XD / PDP-SX4280D) der Firma

Pioneer bestimmt ist.

Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen.

Hinsichtlich weiterer Informationen wenden Sie sich bitte an diejenige Handelseinrichtung, bei der Sie den Plasma-Fernseher gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor.

Verwenden Sie diesen Tischständer für keine anderen Plasma-Fernseher als die angegebenen, verändern Sie ihn nicht und verwenden Sie ihn auch nicht für andere Zwecke.

Installationsort

• Wählen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu tragen.
• Sorgen Sie dafür, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den dafür vorgesehenen Positionen.
  Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispielsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.

- Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.

- Schalten Sie das Display und die peripheren Geräte vor der Installation aus und ziehen Sie anschließend den Stecker der Netzchnur aus der Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschließen (siehe Seite 29).

■ Tabelle der Kompatibilität der Plasma-Fernseher und der Tischständer

Plasma-Fernseher	Tischständer
50-Zoll-Modell mit Lautsprecher unten	PDK-TS28
50-Zoll-Modell mit Seitenlautsprecher	PDK-TS29/PDK-TS29A
42-Zoll-Modell	PDK-TS27/PDK-TS27A

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind.

• Basisabdeckung × 1


• Ständerelement (L, links) × 1

• Reflexionsschutz-Leiste × 1 (nur PDK-TS27A und PDK-TS29A)


• Schrauben ① (4 mm × 10 mm: silberfarben) × 4


• Installationsschrauben ② (M8 × 60 mm: schwarz) × 2 [für das 42-Zoll-Modell des Plasma-Fernsehers]


• Installationsschrauben ③ (M8 × 40 mm: schwarz) × 2 [für das 50-Zoll-Modell des Plasma-Fernsehers]

  • Installationsschrauben ④ (M8 × 23 mm: schwarz) × 2

- Schrauben ⑤ (M4 × 10 mm: schwarz) × 2

• Halterungen zum Schutz vor dem Umfallen × 2


• Bedienungsanleitung (das vorliegende Dokument) × 1

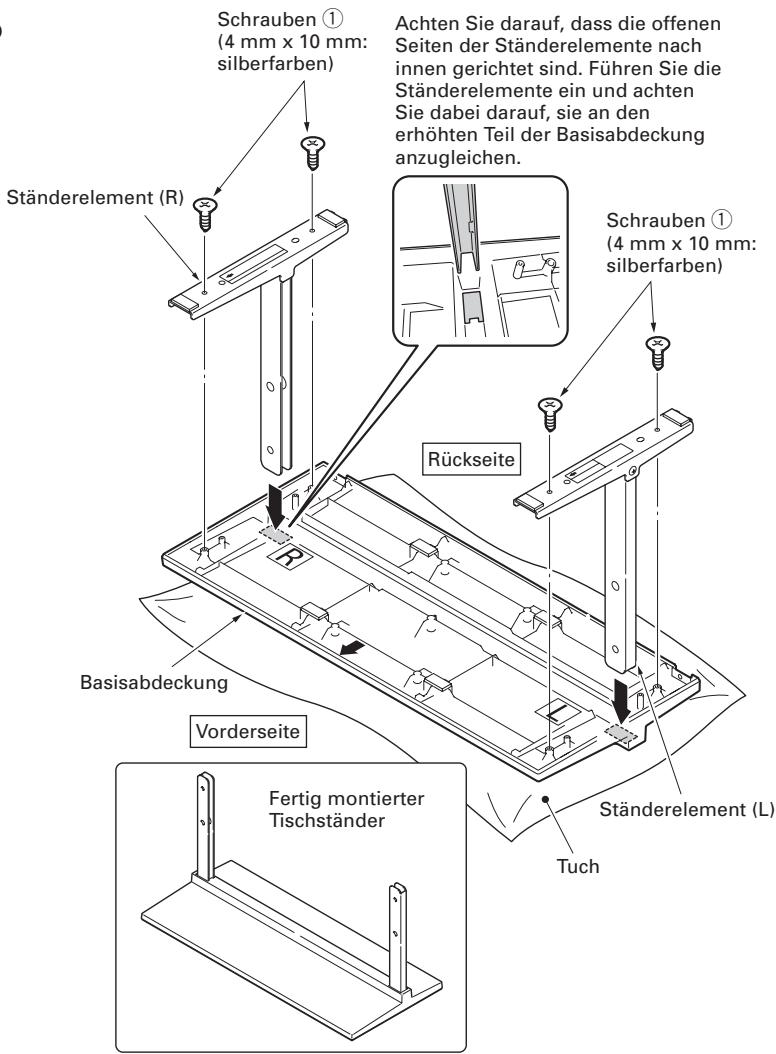

Montage des Tischständers

Montage

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.
2 Führen Sie Ständerelemente in die Basisabdeckung ein.

• Führen Sie das Ständerelement (R) in die mit „R“ gekennzeichnete Seite und das Ständerelement (L) in die mit „L“ gekennzeichnete Seite ein.
• Achten Sie darauf, dass die offenen Seiten der Ständerelemente nach innen gerichtet sind. Führen Sie die Ständerelemente ein und achten Sie dabei darauf, sie an den erhöhten Teil der Basisabdeckung anzugleichen.

3 Ziehen Sie die Schrauben ① (4 mm × 10 mm: silberfarben) fest, um die Ständerelemente zu stabilisieren.

Hinweis

• Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen.
  Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird.
• Gehen Sie bei der Montage der Ständerelemente (L) und (R) vorsichtig vor, um zu sichern, dass sie in die richtigen Positionen gelangen. Inkorrekte montierte Ständerelemente können zu Schäden am Tischständer führen.

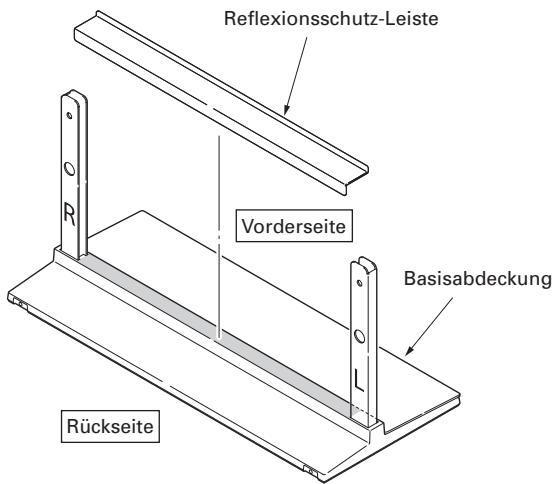

Befestigen der Reflexionsschutz-Leiste (nur PDK-TS27A und PDK-TS29A)

Dieses Bauteil verhindert die Reflexion der an der

Rückseite des Plasma-Fernsehers angeschlossenen Kabel an der Basisabdeckung.

Hinweis

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an einem flachen und stabilen Ort verankert haben.

Verfahrensweise der Befestigung

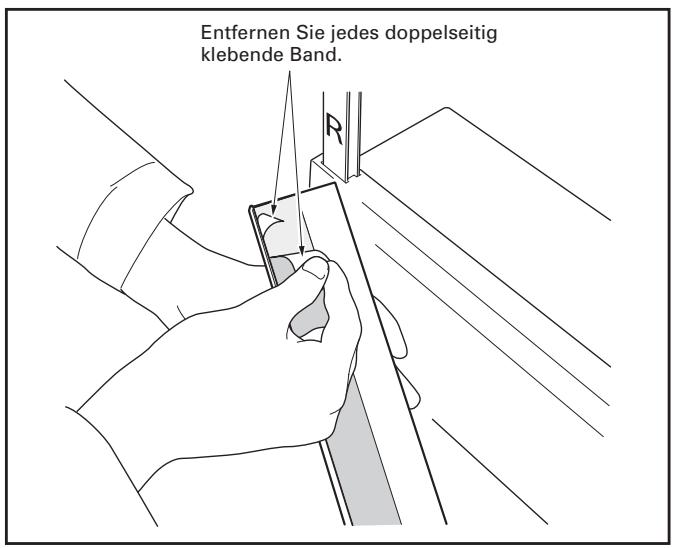

1 Entfernen Sie das doppelseitig klebende Band von der Relexionsschutz-Leiste.

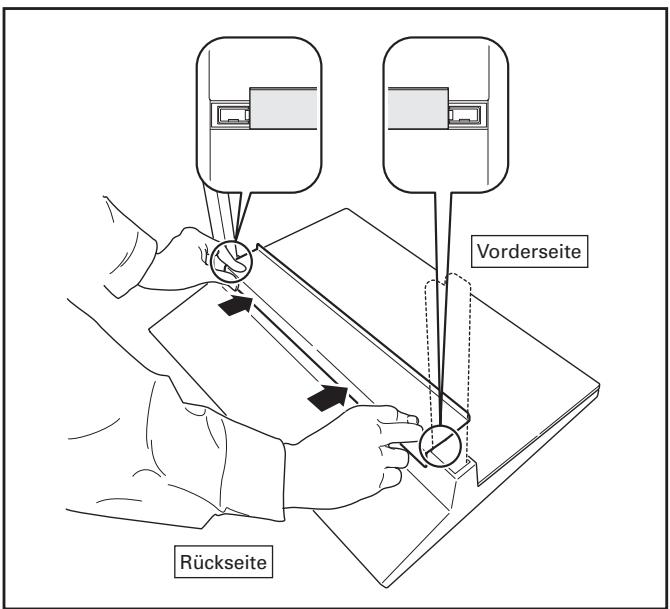

2 Kleben Sie, während Sie die Enden der Reflexionsschutz-Leiste festhalten, das doppelseitig klebende Band darauf.

Hinweis

• Achten Sie bitte darauf, dass die Reflexionsschutz-Leiste nicht auf die Einführungs-Öffnungen für die Ständerelemente gelangt.
• Nehmen Sie die Befestigung an der betreffenden Position so vor, dass es keine Lücken gibt (siehe Abbildung unten). Wenn eine Lücke bleibt, kann es sein, dass sich die Reflexionsschutz-Leiste löst.

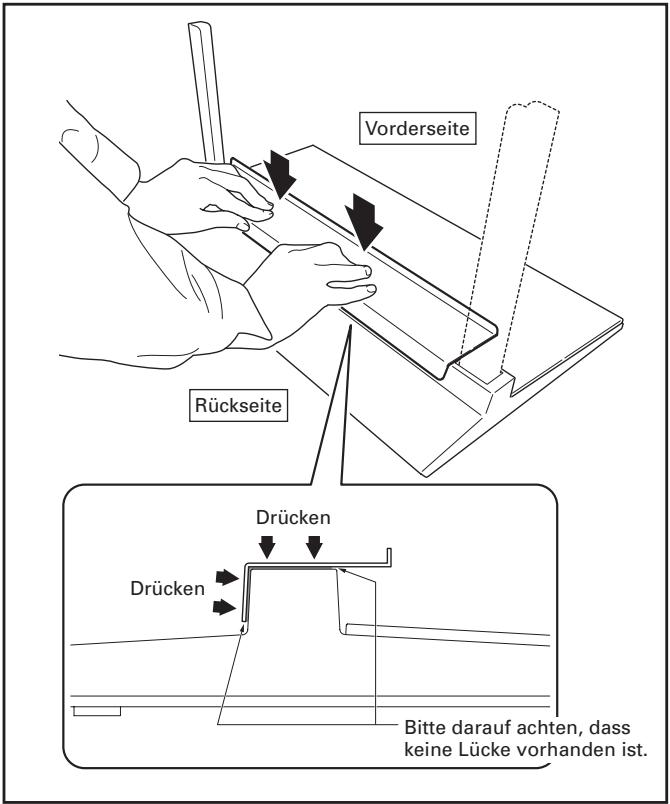

3 Fixieren Sie die Leiste an der vorgesehenen Stelle durch Drücken von oben.

Montage des Plasma-Fernsehers

Vorsicht!

Das 50-Zoll-Modell des Plasma-Fernsehers (ohne Lautsprecher) wiegt etwa 34 kg und das 42-Zoll-Modell etwa 30 kg. Sie weisen keine Tiefe auf und sind daher instabil. Deshalb muss die Montage und Installation eines Plasma-Fernsehers von mindestens zwei Personen vorgenommen werden.

Hinweis

• Achten Sie darauf, die Installation auf einem ebenen und stabilen Fläche vorzunehmen.
• Führen Sie die Schrauben vertikal in die Schraublöcher ein und ziehen Sie sie mit nicht mehr Kraft als erforderlich fest.
• Legen Sie ein Tuch, eine Decke oder anderes geeignetes Material unter den Plasma-Fernseher, um Kratzern oder anderen Schäden vorzubeugen.
• Ziehen Sie die Schrauben, nachdem Sie sie zwei- bis dreimal leicht mit der Hand gedreht haben, mit einem Schraubendreher fest.

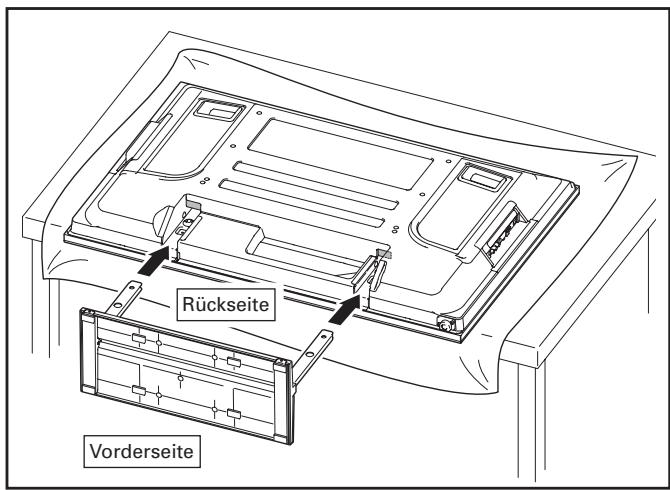

1 Montage des Plasma-Fernsehers am Tischständer.

Legen Sie den Plasma-Fernseher mit der Vorderseite nach unten auf die abgedeckte Fläche. Richten Sie die Ständerelemente nach den Einstecköffnungen des Plasma-Fernsehers aus und führen Sie die Ständerelemente langsam horizontal in diese Öffnungen ein.

Achten Sie dabei darauf, dass die Ständerelemente nicht mit anderen Teilen als den Einstecköffnungen für diese Elemente am Plasma-Fernseher in Kontakt kommen. Ein Kontakt mit anderen Bereichen kann zu Kratzern oder Deformationen an der Rückseite des Plasma-Fernsehers oder den Anschüssen führen.

Hinweis

Gehen Sie vorsichtig vor, wenn Sie den Plasma-Fernseher hinlegen, damit Sie ihn nicht zerkratzen oder beschädigen.

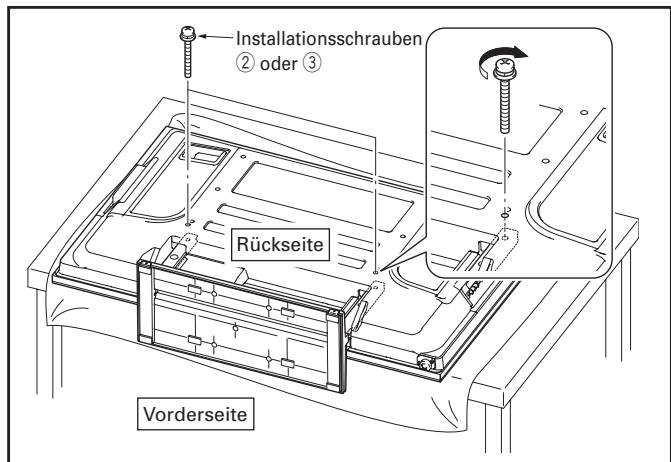

2 Sicherung des Plasma-Fernsehers mit den Installationsschrauben ② (M8 × 60 mm: schwarz) oder ③ (M8 × 40 mm: schwarz).

Sichern Sie unter Verwendung eines Kreuzschlitz-Schraubendrehers die mit den Pfeilen markierten (Schraublöcher mit „T“ markiert) Teile.

[42-Zoll-Modell des Plasma-Fernsehers] PDK-TS27/PDK-TS27A

...... Installationsschrauben ② (M8 × 60 mm: schwarz)

[50-Zoll-Modell des Plasma-Fernsehers] PDK-TS28/PDK-TS29/PDK-TS29A

...... Installationsschrauben ③ (M8 × 40 mm: schwarz)

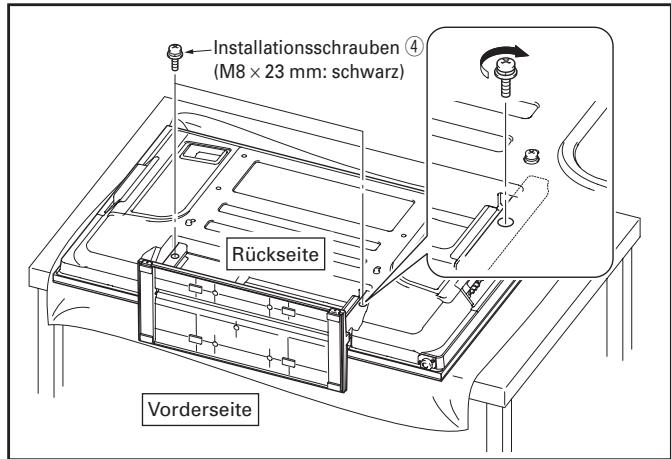

3 Sicherung des Plasma-Fernsehers mit den Installationsschrauben ④ (M8 × 23 mm: schwarz).

Ziehen Sie die Schrauben unter Verwendung eines Kreuzschlitz-Schraubendrehers fest.

Hinweis

Stellen Sie den Plasma-Fernseher nach Installation des Tischständers aufrecht hin.

Installation des Plasma-Fernsehers an einem Gestell usw.

Vorsicht!

• Bitte achten Sie darauf, dass der Plasma-Fernseher bei der Installation an einem Gestell usw. von mindestens zwei Personen gehalten wird.

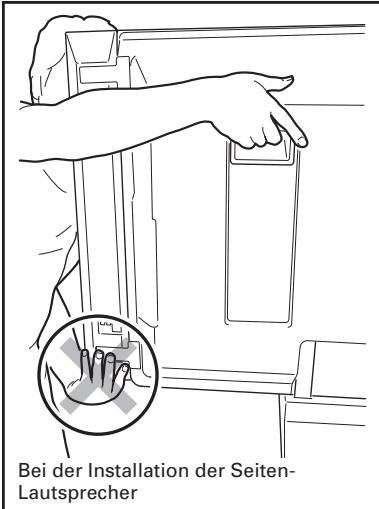

• Bitte halten Sie den Plasma-Fernseher nicht an den Lautsprechern oder am Tischständer, denn dies könnte zu Schäden am Fernseher führen.

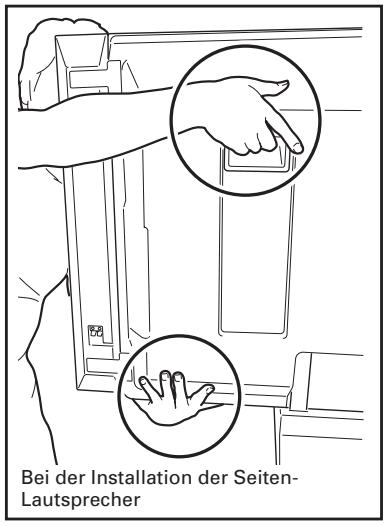

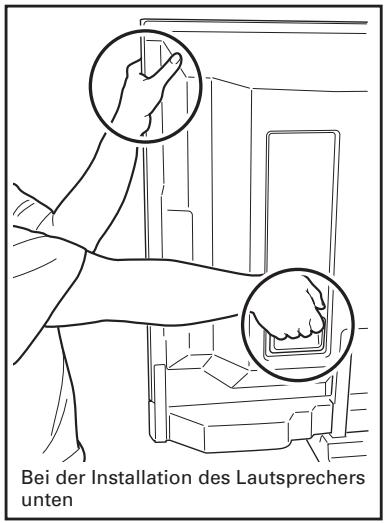

Halten Sie den Plasma-Fernseher an seinen Handgriffen und von der Unterseite her.

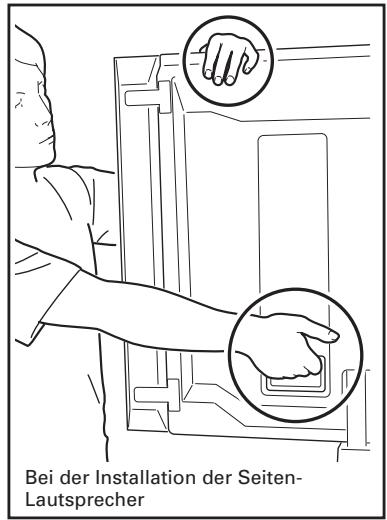

Halten Sie den Plasma-Fernseher an seinen Handgriffen und von oben her.

Halten Sie den Plasma-Fernseher an seinen Handgriffen und an den Seiten.

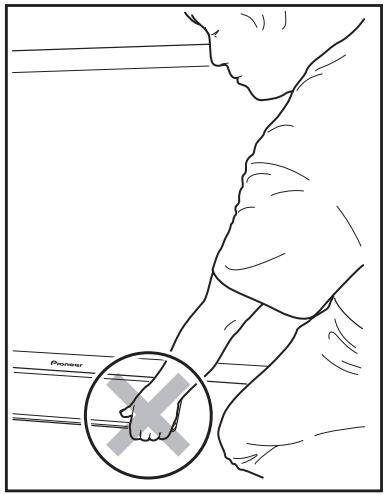

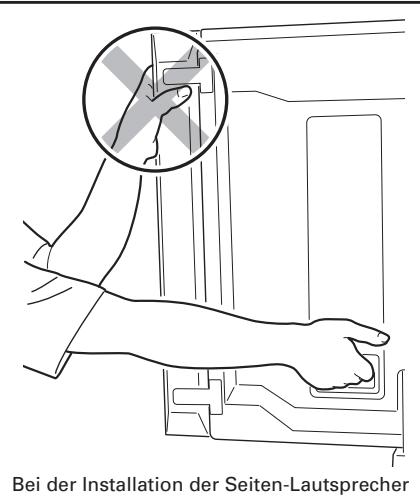

Halten Sie den Plasma-Fernseher nicht an den Lautsprechern.

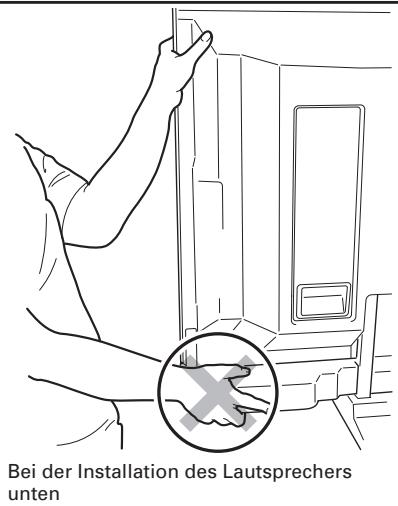

Halten Sie den Plasma-Fernseher nicht am Tischständer.

Verhinderung eines möglichen Umfallens der Einheit

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann.
• Sichern Sie den Plasma-Fernseher sowohl am Gestell als auch an der Wand.

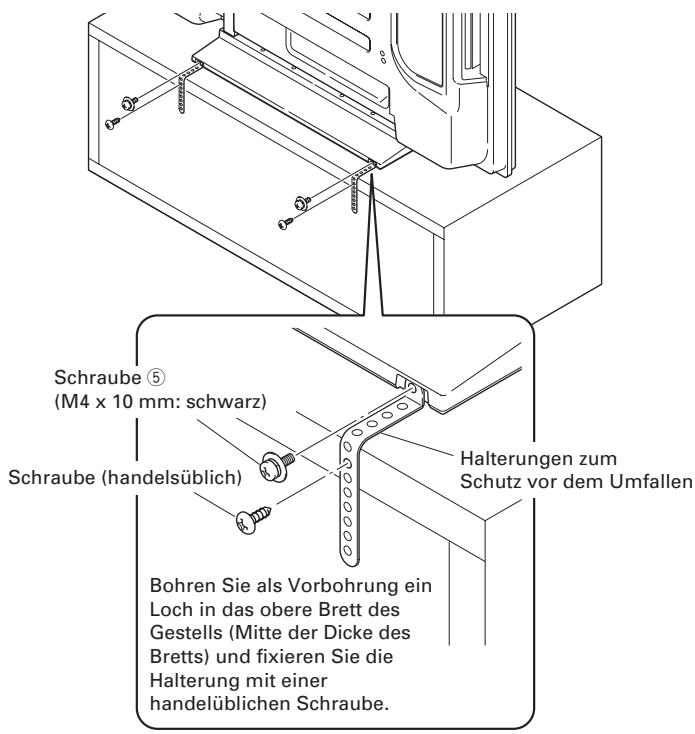

Stabilisierung auf dem Tisch

Sichern Sie den Plasma-Fernseher unter Verwendung der Schrauben ⑤ (M4 × 10 mm: schwarz) und der Halterungen zum Schutz vor dem Umfallen, wie in der Abbildung dargestellt ist. Befestigen Sie die Gestelle usw. unter Verwendung von handelsüblichen Schrauben.

Hinweis

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 4 mm haben und die mindestens 20 mm lang sind.

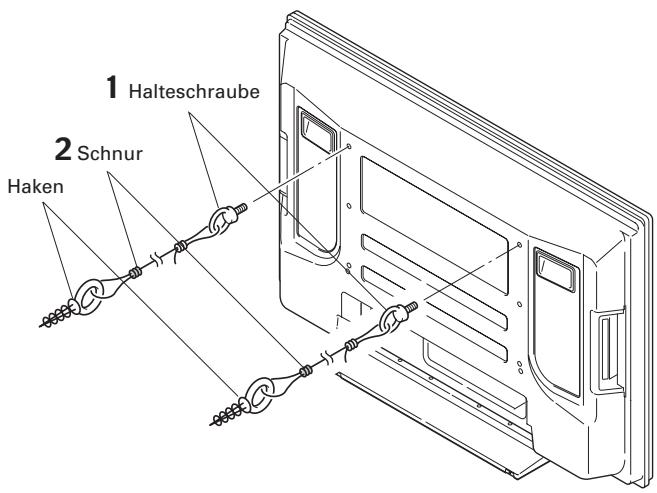

Verwendung einer Wand zur Stabilisierung

1 Montage von Schrauben (Haken) an den Plasma-Fernseher zum Schutz vor dem Umfallen.
2 Verwendung von reißfesten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Bauelement.

Führen Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweis

Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken.

Empfohlene Halteschrauben: Nenndurchmesser M8 Länge 12 mm bis 15 mm

Technische Daten

Außenabmessungen:

PDK-TS27 .... 550 mm (Breite) × 276 mm (Höhe) × 237 mm (Tiefe)
PDK-TS27A ..... 552 mm (Breite) × 276 mm (Höhe) × 238 mm (Tiefe)
PDK-TS28...... 550 mm (Breite) × 385,5 mm (Höhe) × 300 mm (Tiefe)
PDK-TS29 .... 550 mm (Breite) × 323 mm (Höhe) × 300 mm (Tiefe)
PDK-TS29A ..... 552 mm (Breite) × 323 mm (Höhe) × 301 mm (Tiefe)

Gewicht:

- Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden.

Darstellung der Abmessungen

Installation der Seiten-Lautsprecher (50-Zoll-Modell des Plasma-Fernsehers)

Einheit: mm

*1 PDK-TS29 *3 50-Zoll-Modell XGA
*2 PDK-TS29A *4 50-Zoll-Modell FHD

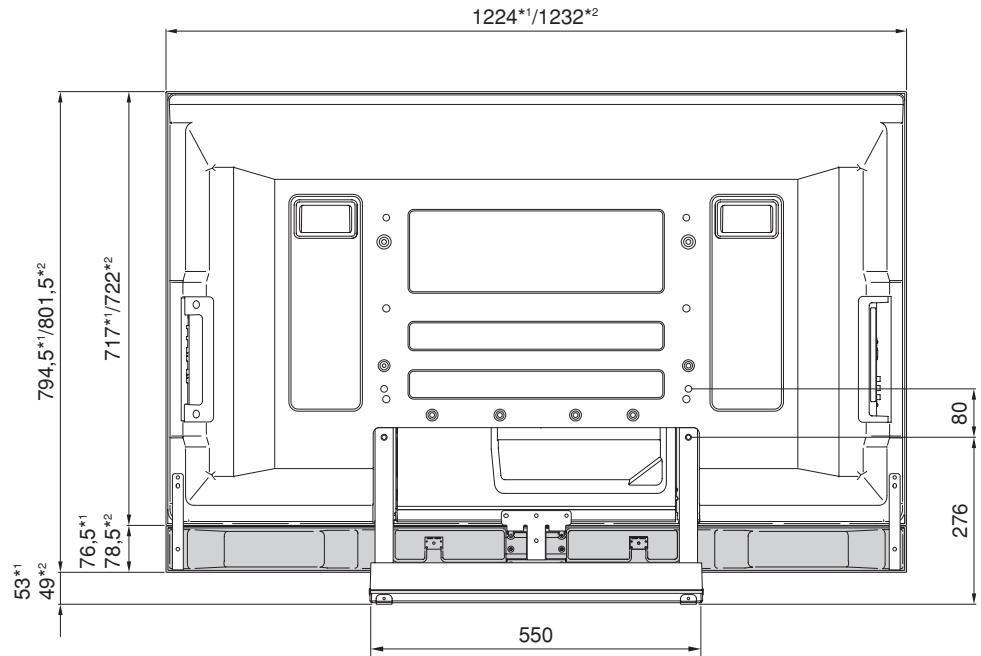

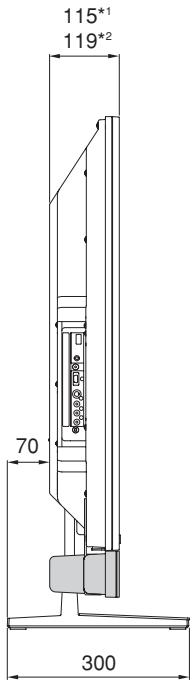

Installation des unten befindlichen Lautsprechers (50-Zoll-Modell des Plasma-Fernsehers)

Einheit: mm

*1 50-Zoll-Modell XGA
*2 50-Zoll-Modell FHD

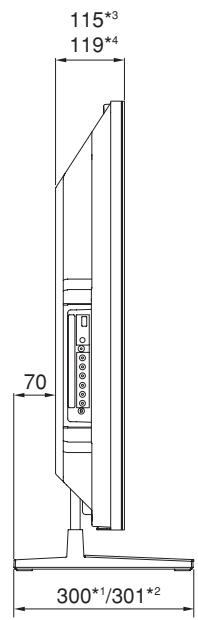

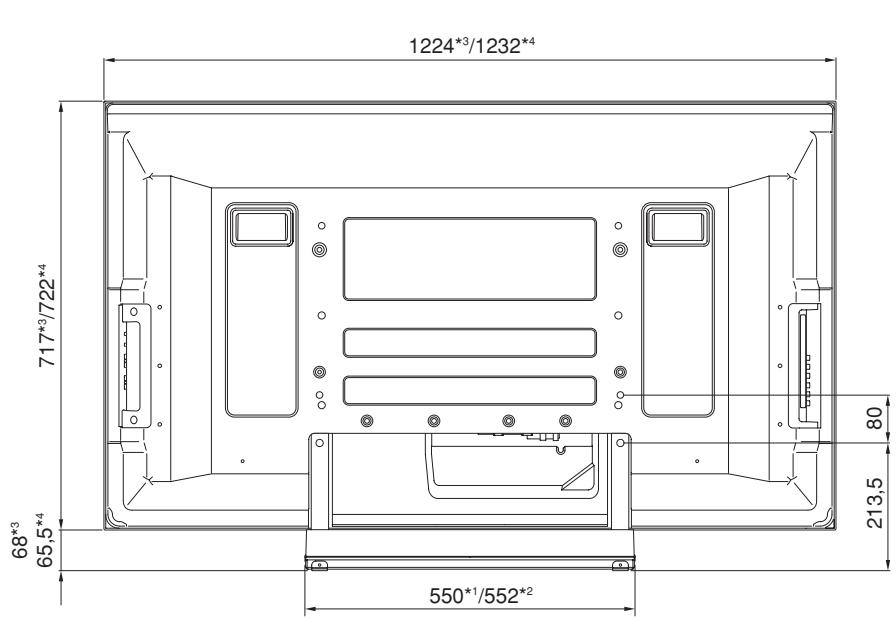

Ohne Lautsprecher (50-Zoll-Modell des Plasma-Fernsehers)

Einheit: mm

*1 PDK-TS29
*3 50-Zoll-Modell XGA
*2 PDK-TS29A
*4 50-Zoll-Modell FHD

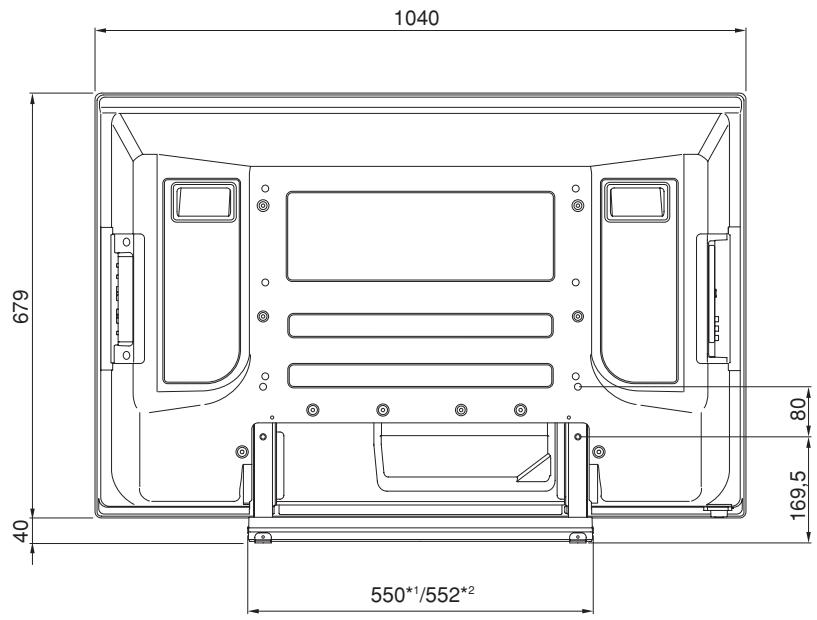

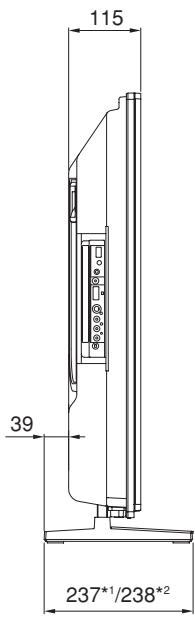

42-Zoll-Modell des Plasma-Fernsehers

Einheit: mm

*1 PDK-TS27
*2 PDK-TS27A
