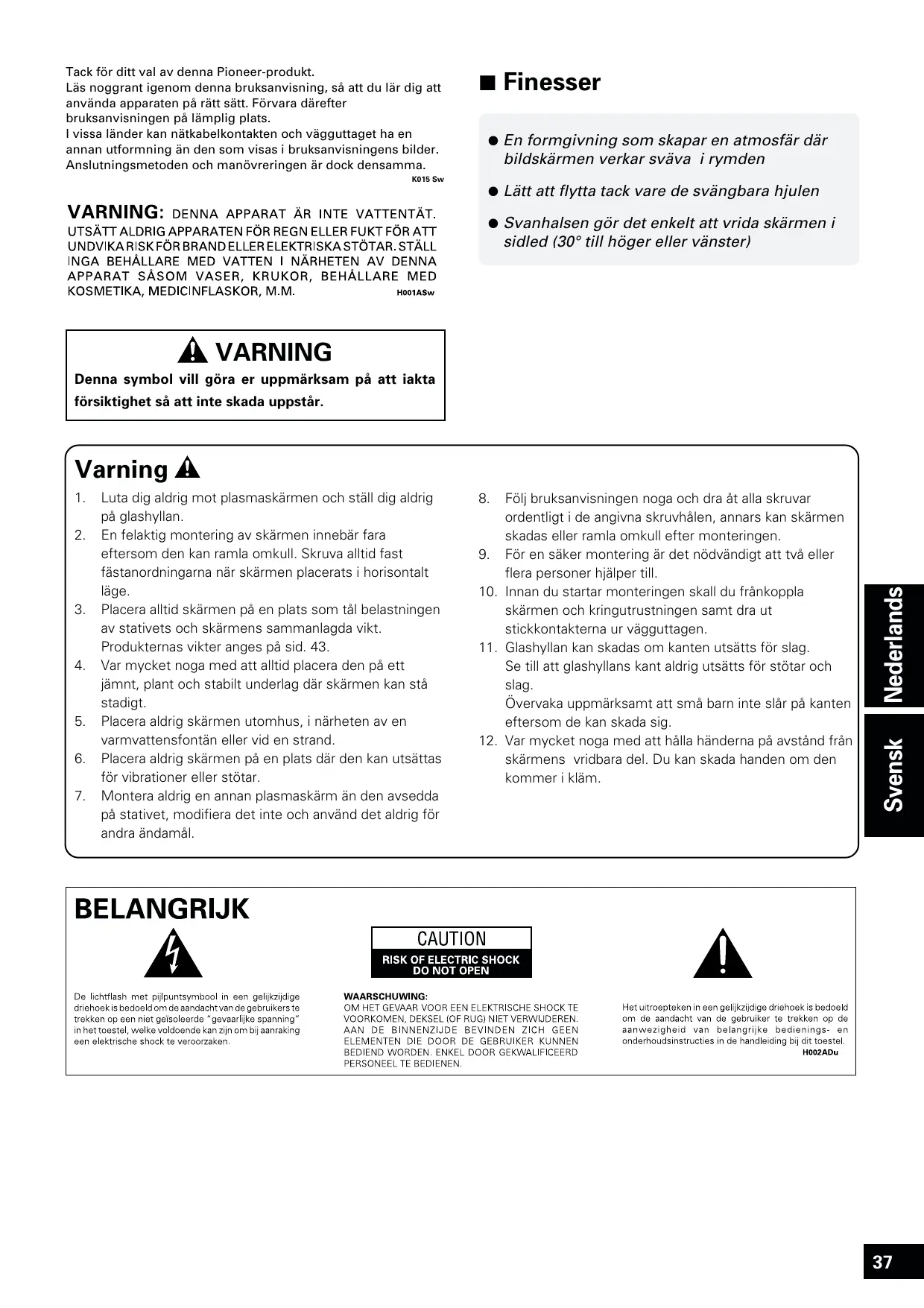

Tack för ditt val av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du lär dig att använda apparaten på rätt sätt. Förvara därefter bruksanvisningen på lämplig plats. I vissa länder kan nätkabelkontakten och vägguttaget ha en annan utformning än den som visas i bruksanvisningens bilder. Anslutningsmetoden och manövreringen är dock densamma. K015 Sw

7 Finesser ¶ En formgivning som skapar en atmosfär där bildskärmen verkar sväva i rymden ¶ Lätt att flytta tack vare de svängbara hjulen ¶ Svanhalsen gör det enkelt att vrida skärmen i sidled (30° till höger eller vänster)

VARNING Denna symbol vill göra er uppmärksam på att iakta försiktighet så att inte skada uppstår.

Följ bruksanvisningen noga och dra åt alla skruvar ordentligt i de angivna skruvhålen, annars kan skärmen skadas eller ramla omkull efter monteringen. 9. För en säker montering är det nödvändigt att två eller flera personer hjälper till. 10. Innan du startar monteringen skall du frånkoppla skärmen och kringutrustningen samt dra ut stickkontakterna ur vägguttagen. 11. Glashyllan kan skadas om kanten utsätts för slag. Se till att glashyllans kant aldrig utsätts för stötar och slag. Övervaka uppmärksamt att små barn inte slår på kanten eftersom de kan skada sig. 12. Var mycket noga med att hålla händerna på avstånd från skärmens vridbara del. Du kan skada handen om den kommer i kläm.

Luta dig aldrig mot plasmaskärmen och ställ dig aldrig på glashyllan. En felaktig montering av skärmen innebär fara eftersom den kan ramla omkull. Skruva alltid fast fästanordningarna när skärmen placerats i horisontalt läge. Placera alltid skärmen på en plats som tål belastningen av stativets och skärmens sammanlagda vikt. Produkternas vikter anges på sid. 43. Var mycket noga med att alltid placera den på ett jämnt, plant och stabilt underlag där skärmen kan stå stadigt. Placera aldrig skärmen utomhus, i närheten av en varmvattensfontän eller vid en strand. Placera aldrig skärmen på en plats där den kan utsättas för vibrationer eller stötar. Montera aldrig en annan plasmaskärm än den avsedda på stativet, modifiera det inte och använd det aldrig för andra ändamål.

7 Checklista över komponenterna Kontrollera att alla delar finns med innan du startar monteringen. * Du kommer att behöva en skruvmejsel med Philip krysspår (+). Se till att den finns till hands.

¶ Glashylla 1 Viktigt Eftersom glashyllan kan gå sönder om olyckan är framme rekommenderar vi dig att lämna den i lådan tills den skall monteras.

¶ Glashyllans stöd (vänster och höger) 1 av varje

¶ Sockelns prydnadshölje 1

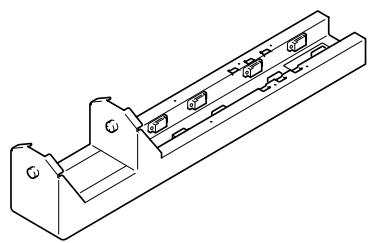

¶ PDP-enhetens fästanordning 1

¶ Skruvar (M4 x 8) 2

¶ Kabelskydd (fästs på pelaren med en magnet) (stort, litet) 1 av varje

¶ Höjden kan anpassas till tre nivåer: hög, medium och låg. Standardmonteringen görs på mediumnivån.

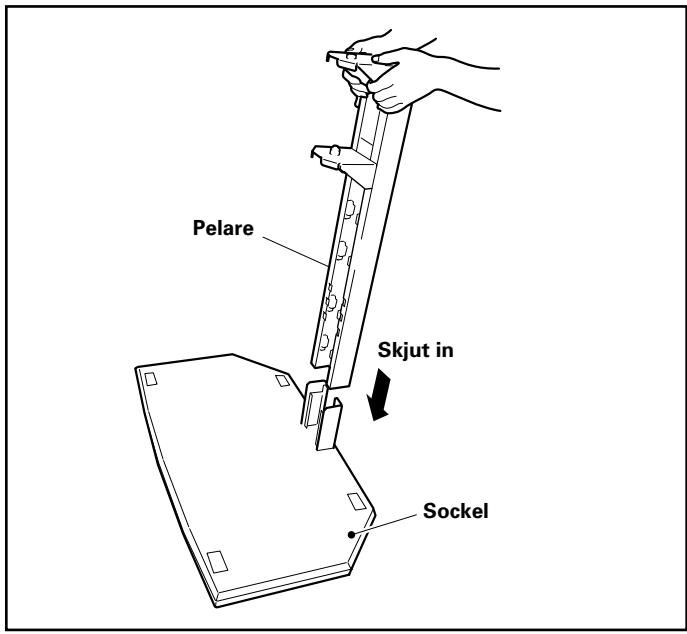

Tag bort kabelskydden och skjut in pelaren i sockeln.

Glashyllans stöd (vänster)

Låg Glashyllans stöd (höger)

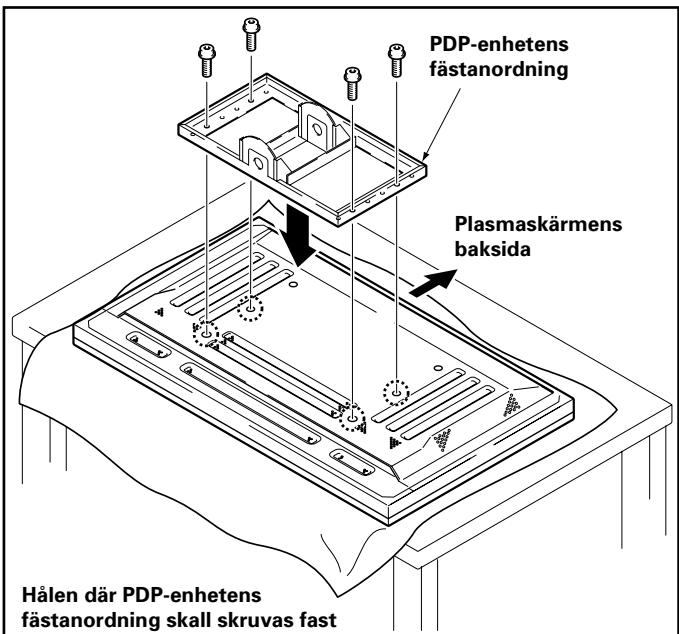

Skruva fast PDP-enhetens fästanordning på plasmaskärmen med skruvarna M8 (4 skruvhål). ¶ Höjden kan anpassas till tre nivåer: hög, medium och låg. Standardmonteringen görs på mediumnivån.

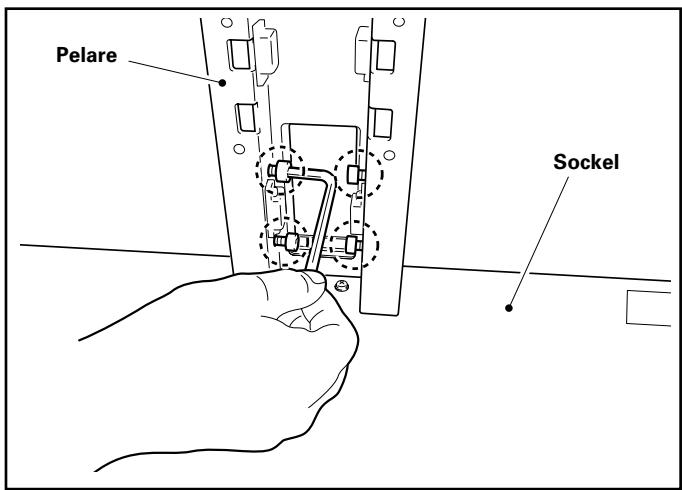

Skruva fast pelaren med hjälp av skruvarna M8 (4 skruvhål).

PDP-enhetens fästanordning

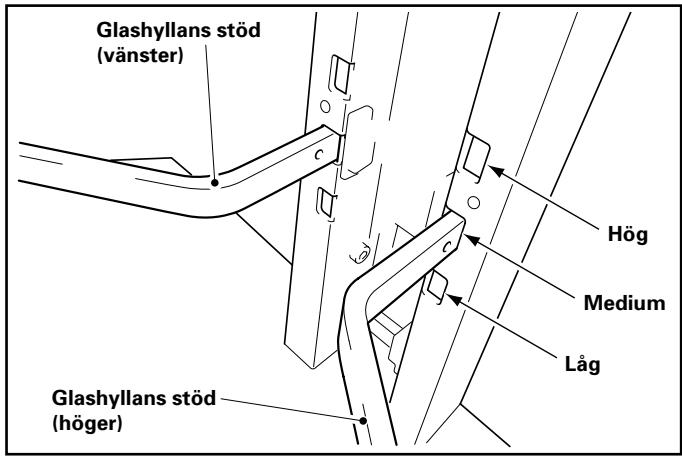

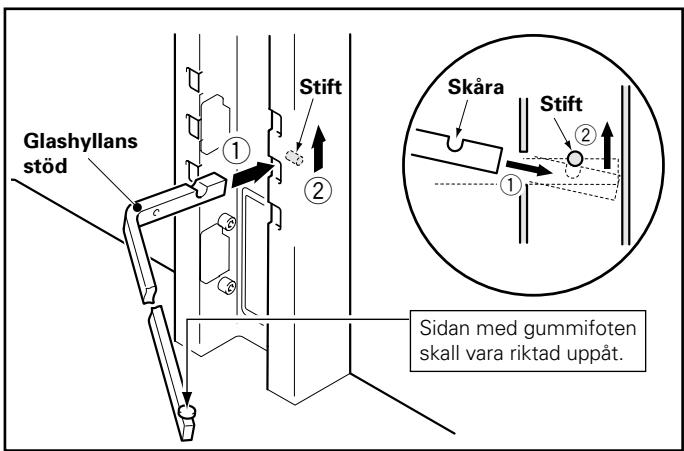

Bevestig de glassteunen (links, rechts) aan de Fäst glashyllans stöd (vänster, höger) på pelaren. 1 Håll stöden lätt nedåtlutade när du för in dem i öppningarna. 2 Tryck ned stödens ändar och säkra dem genom att föra in stiftet i skåran.

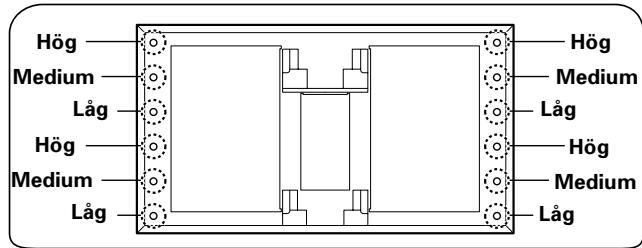

Hålen där PDP-enhetens fästanordning skall skruvas fast Hög Medium Låg Hög Medium Låg

Stift Glashyllans stöd

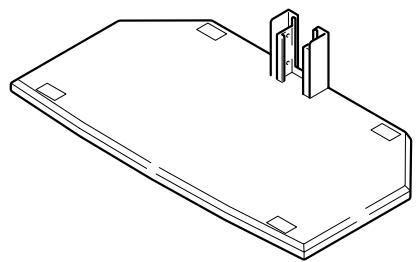

Sidan med gummifoten skall vara riktad uppåt.

Viktigt ¶ Använd ett lakan eller liknande som underlag för att undvika att skärmen repas eller skadas. ¶ Placera plasmaskärmen på ett bord eller annan plan yta under monteringen. ¶ Försäkra dig om att du använder skruvhålen i mitten och längst ned på plasmaskärmen. Försök aldrig kombinera skruvhålen högst upp med de i mitten.

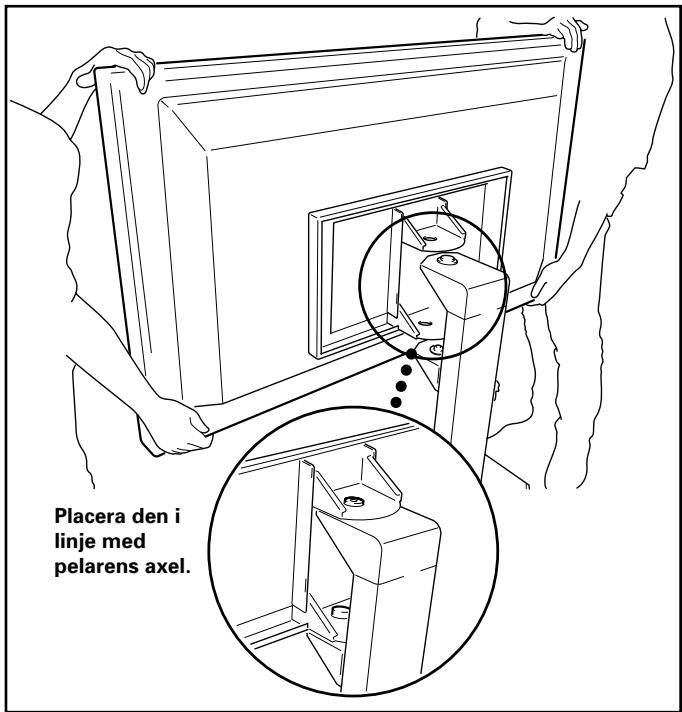

Placera plasmaskärmen på pelaren.

För in kabeln i pelaren.

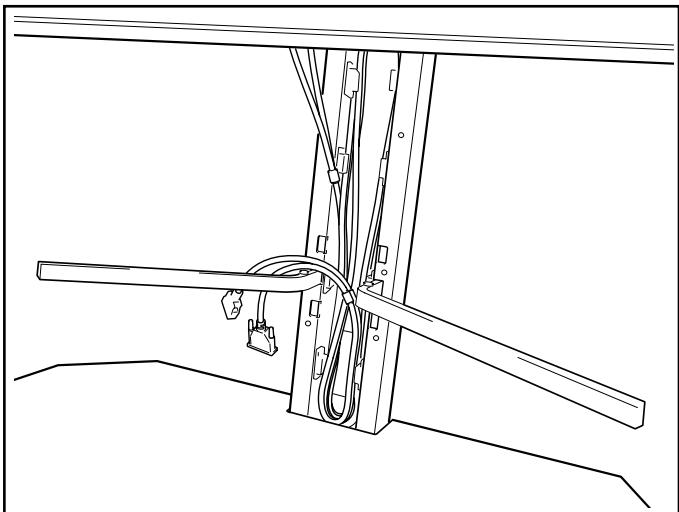

[Hur systemkablarna hålls ihop] Placera kablarna inuti pelaren enligt bilden nedan.

Placera den i linje med pelarens axel.

Viktigt ¶ Kontrollera mycket noga att kabeln inte sträcks så att någon del kan fastna i golvstativet när plasmaskärmen vrids i sidled (max 30°).

Viktigt ¶ Det är nödvändigt att två eller fler personer hjälper dig med detta monteringssteg. ¶ Var extra försiktig så att inte fingrarna kommer i kläm.

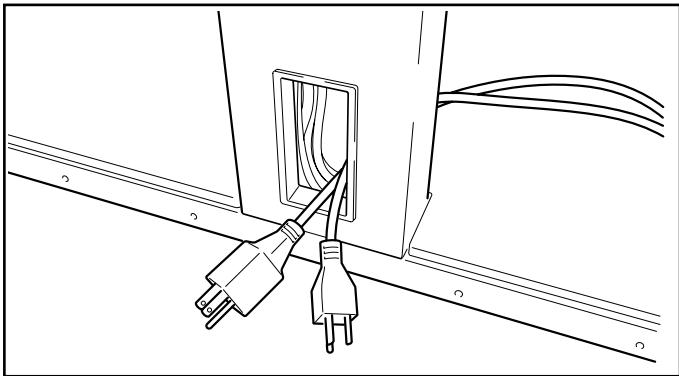

[Hur nätkablarna (plasmaskärm, media-receiver) dras igenom öppningen] Dra kablarna genom öppningen i pelaren enligt bilden nedan.

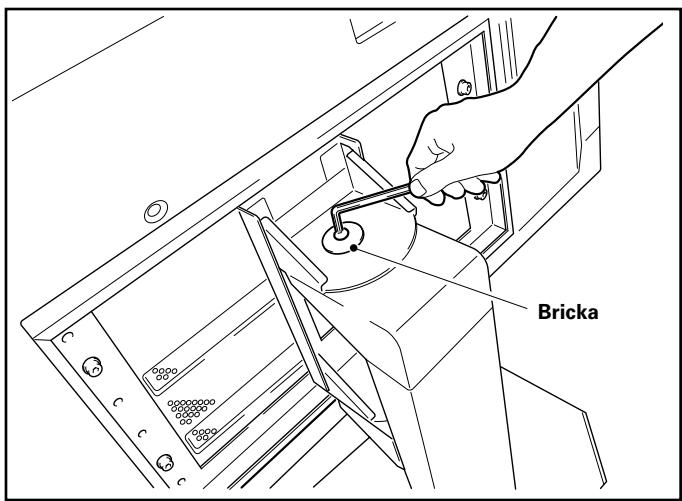

Fäst brickan och skruven M8 på pelarens axel.

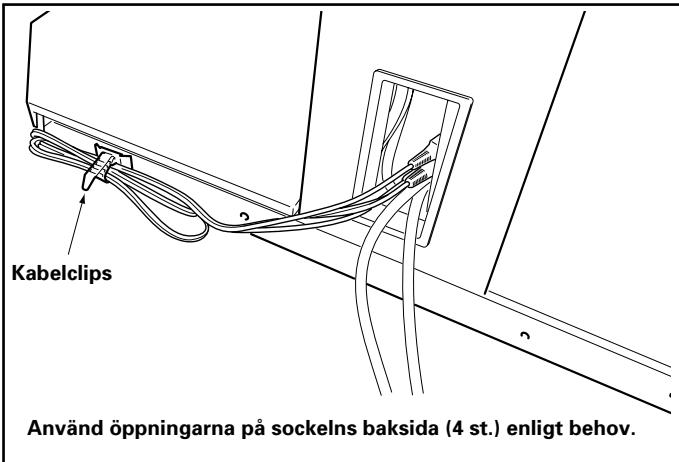

[Hur kabelclipsen monteras] Resten av kablarna kan buntas ihop och hållas på plats med kabelclipsen enligt bilden nedan.

Viktigt ¶ Av säkerhetsskäl är det viktigt att du kontrollerar att brickan och skruven M8 är korrekt fastskruvade. Kabelclips

Använd öppningarna på sockelns baksida (4 st.) enligt behov.

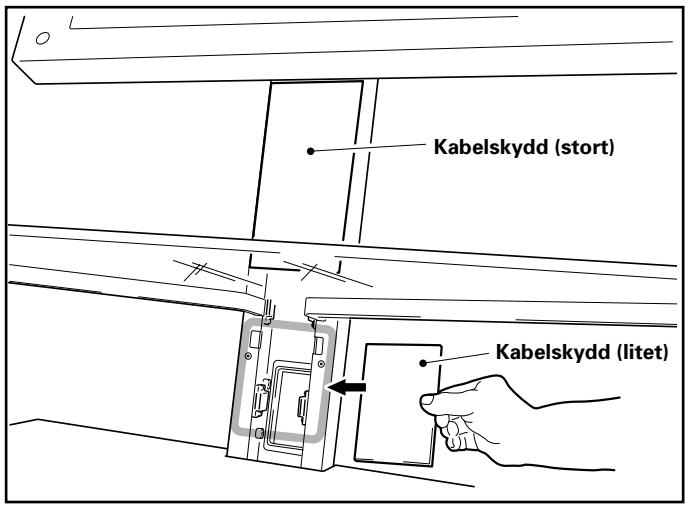

[Hur kabelskydden monteras] ¶ Fäst kabelskydden på pelaren (2 ställen). ¶ Kabelskyddet fästs magnetiskt och kan därför placeras enligt kabelutgångens läge.

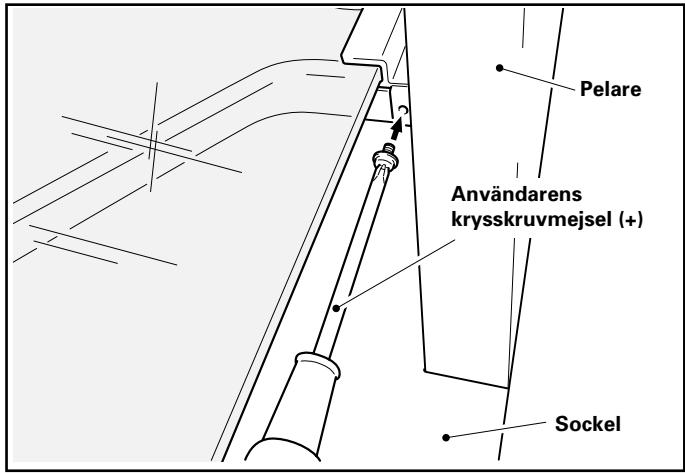

Skruva fast hyllan med skruvarna (M4). (2 fästpunkter: vänster och höger)

Användarens krysskruvmejsel (+)

Viktigt ¶ Det är viktigt att glashyllan fästs med skruvarna. Om glashyllan inte är fast monterad kan den tippa vid ofrivillig beröring.

Viktigt ¶ Placera det stora kabelskyddet ovanför glashyllan och det lilla kabelskyddet under glashyllan. ¶ Kabelkanalen täcks inte över helt eftersom skyddet är utformat för att kablarna skall kunna passera när det har monterats.

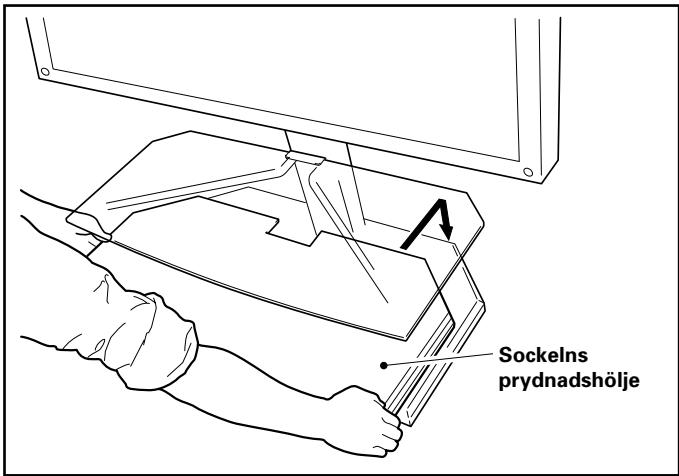

10 Placera sockelns prydnadshölje över sockeln.

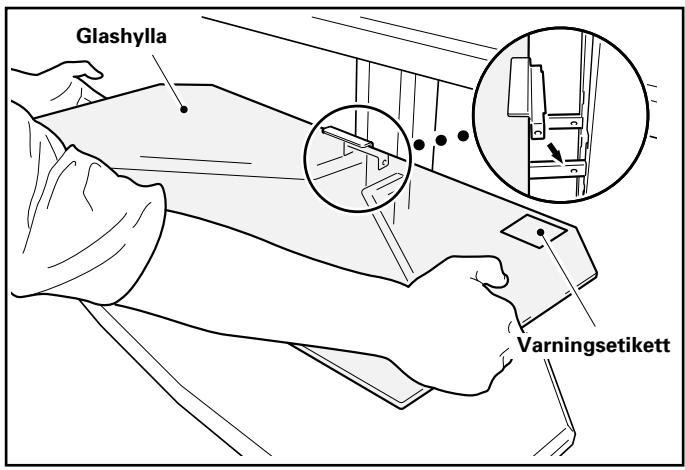

Placera glashyllan på stöden.

Sockelns prydnadshölje

utrustningen monteras och kablarna 11Hur ansluts.

¶ Montera utrustningen på glashyllan och sockeln och anslut kablarna. ¶ Maxbelastningen på glashyllan och sockeln är 20 kg. Se till att utrustningens vikt inte överskrider 20 kg.

¶ Placera hyllan med etikettsidan uppåt.

Viktigt ¶ Om en videospelare placeras på glashyllan kan i undantagsfall bildbrus uppstå, t ex när plasmaskärmen står i en viss vinkel. Om detta händer placerar du videospelaren på sockeln.

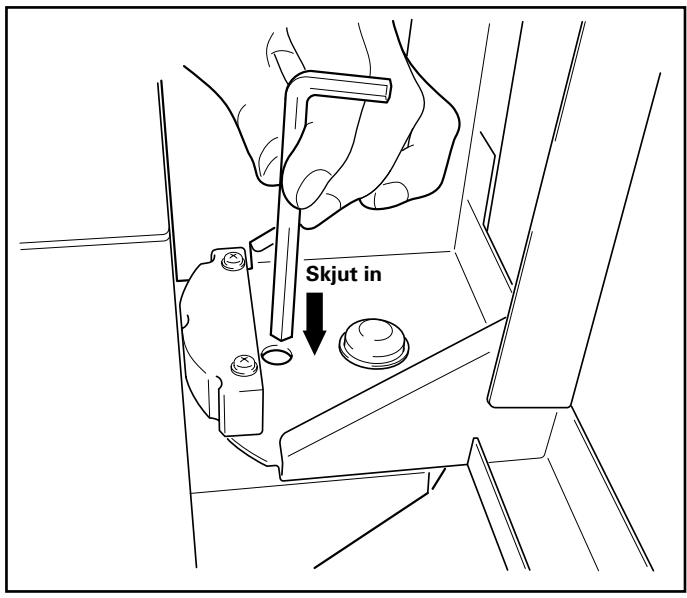

7 Hur du flyttar golvstativet Innan du flyttar stativet skall du låsa plasmaskärmen genom att placera den medföljande insexnyckeln i fästbeslaget under PDP-enhetens och pelarens fäste. Därefter kan du flytta golvstativet genom att dra i pelaren.

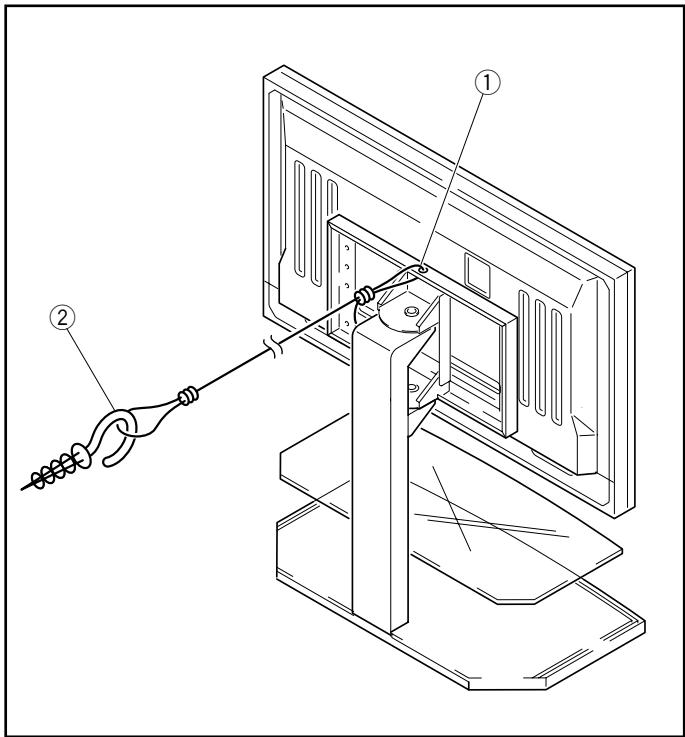

7 Hur utrustningen hindras från att välta 1 Fäst ett starkt rep i hålet högst upp på PDP-enhetens fästanordning. 2 Fäst repet i en vägg eller pelare. • Använd i handeln förekommande rep och krokar.

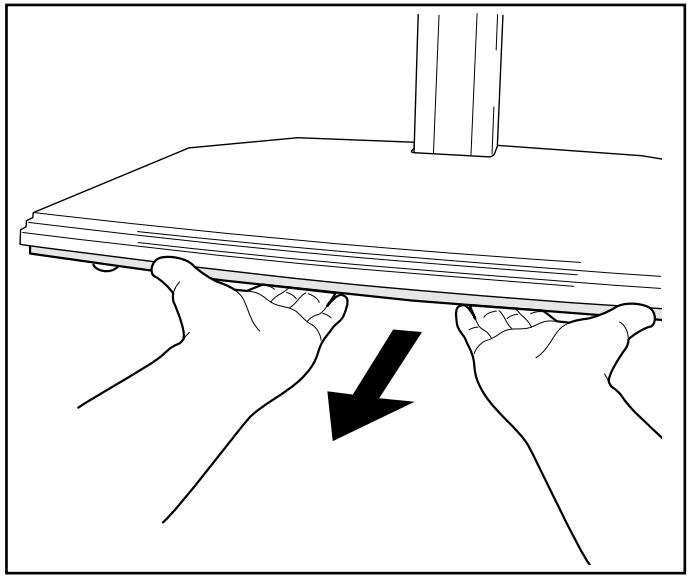

Om du inte kan hålla i pelaren drar du i sockelns underrede.

Viktigt ¶ Flytta inte golvstativet genom att dra i plasmaskärmen, högtalarna, glashyllan eller sockelns prydnadshölje eftersom dessa komponenter då kan skadas. ¶ Om du vill flytta golvstativet till en nivå över golvytan tar du bort sockelns prydnadshölje och lyfter golvstativet i sockeln. ¶ Det är farligt att lyfta golvstativet i sockelns prydnadshölje eftersom det kan förskjutas eller skadas. Lyft alltid golvstativet genom att hålla i i sockeln.

7 Yttre egenskaper och mått Vikt

31,3 kg (endast golvstativet) 66,0 kg (stativ + plasmaskärm <med PDP-433HDE-skärm och PDP-S09-LR-högtalare monterade>) 65,5 kg (stativ + plasmaskärm <med PDP-433HDE-skärm och PDP-S08-högtalare monterade>) 73,5 kg (stativ + plasmaskärm <med PDP-503HDE-skärm och PDP-S06-LR-högtalare monterade>)

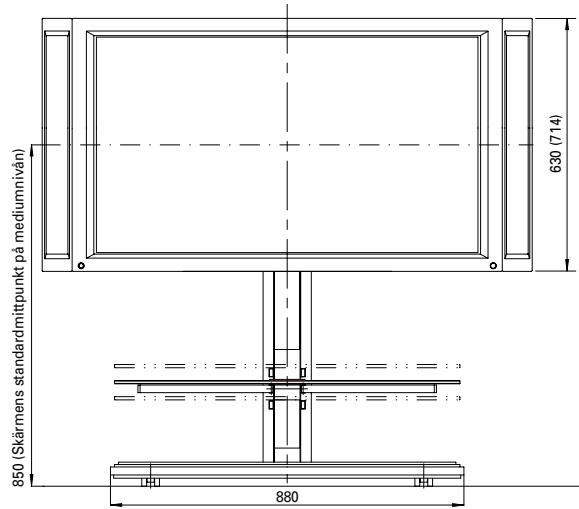

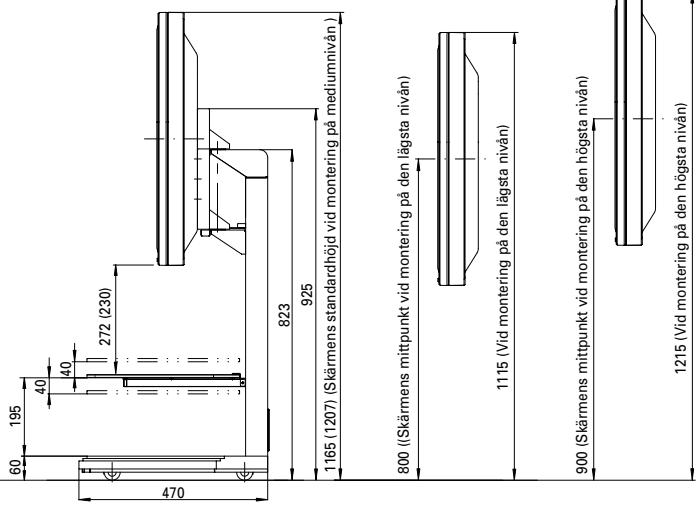

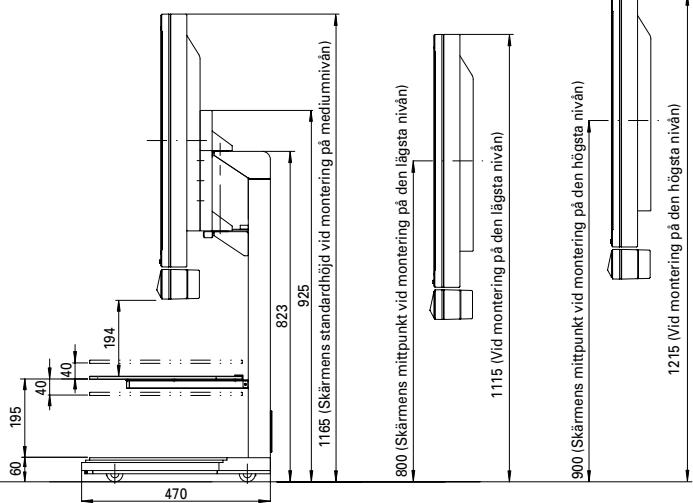

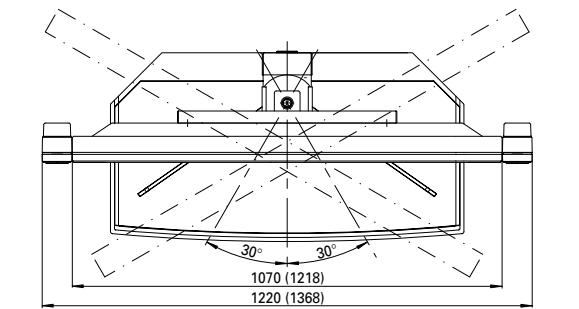

43” och 50” skärmar med valfria högtalare monterade på skärmens sidor Enhet: mm Måtten inom parentes (

) motsvarar måtten för en 50” skärm

1215 (Vid montering på den högsta nivån)

900 (Skärmens mittpunkt vid montering på den högsta nivån)

1115 (Vid montering på den lägsta nivån)

800 ((Skärmens mittpunkt vid montering på den lägsta nivån)

1165 (1207) (Skärmens standardhöjd vid montering på mediumnivån )

850 (Skärmens standardmittpunkt på mediumnivån)

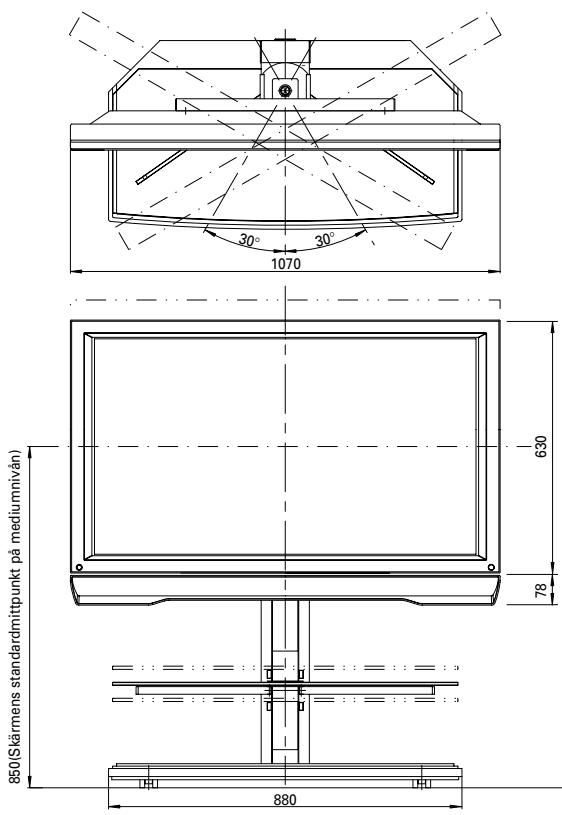

Montering på 43” skärmen (enligt högtalartyp)

1215 (Vid montering på den högsta nivån)

900 (Skärmens mittpunkt vid montering på den högsta nivån)

1115 (Vid montering på den lägsta nivån)

800 (Skärmens mittpunkt vid montering på den lägsta nivån)

850(Skärmens standardmittpunkt på mediumnivån)

823 925 1165 (Skärmens standardhöjd vid montering på mediumnivån)
