Type de produit	Support pour téléviseur plasma
Marque	PIONEER
Modèle	PDK-FS01E
Compatibilité écrans	43 et 50 pouces
Rotation horizontale	30° à gauche et à droite
Réglage en hauteur	3 niveaux (haut, moyen, bas)
Charge maximale de l'étagère	20 kg
Poids supporté (total)	Jusqu'à 73,5 kg
Matériau de la plaque étagère	Verre
Gestion des câbles	Couvercles magnétiques et serre-câbles
Roulettes	Oui, pour faciliter le déplacement
Fixation de l'écran	Console de fixation avec boulons M8
Installation	Nécessite au moins deux personnes
Accessoires inclus	Vis, boulons, clé Allen, serre-câbles, couvercles
Dimensions (L x P x H) approximatives	850 x 505 x 1779 mm
Poids du support seul	Non spécifié

FOIRE AUX QUESTIONS - PDK-FS01E PIONEER

Comment installer le support PDK-FS01E ?

L'installation nécessite au moins deux personnes. Suivez les étapes : fixer les supports de plaque de verre sur la colonne, monter la console de fixation sur l'écran plasma, puis assembler le tout. Utilisez les boulons M8 fournis et une clé Allen. Assurez-vous que la surface est plane et solide.

Quel poids maximum peut supporter l'étagère en verre ?

L'étagère en verre peut supporter jusqu'à 20 kg. Ne dépassez pas cette charge pour éviter tout risque de casse.

Puis-je utiliser ce support avec un écran LCD ?

Ce support est conçu pour les écrans plasma de 43 et 50 pouces. L'utilisation avec un écran LCD n'est pas recommandée car le système de fixation et le poids peuvent différer.

Comment régler la hauteur de l'écran ?

Le support offre trois niveaux de hauteur : haut, moyen et bas. La position standard est le niveau moyen. Pour régler, dévissez les supports de plaque de verre et repositionnez-les dans l'encoche souhaitée.

Comment cacher les câbles ?

Utilisez les couvercles magnétiques (grand et petit) fournis pour dissimuler les câbles sur la colonne. Passez les câbles dans les orifices prévus et fixez-les avec les serre-câbles pour un aspect propre.

Comment déplacer le support une fois installé ?

Avant de déplacer le support, insérez la clé Allen dans le dispositif de fixation pour immobiliser l'écran. Tenez la colonne ou le socle de base (pas l'écran ni le socle décoratif) et poussez-le sur ses roulettes.

Le support est-il résistant à l'eau ?

Non, l'appareil n'est pas imperméable. Évitez toute exposition à l'humidité, à la pluie ou à des sources d'eau pour prévenir les risques d'électrocution ou d'incendie.

Que faire si l'écran bouge ou est instable ?

Vérifiez que toutes les vis et boulons sont bien serrés, notamment les boulons M8 et la rondelle. Assurez-vous que le support est sur une surface plane et stable. Si le problème persiste, consultez un professionnel.

Puis-je installer le support seul ?

Non, l'installation doit être effectuée par au moins deux personnes pour des raisons de sécurité et pour manipuler l'écran sans risque de chute.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon (sans excès) et essuyez délicatement. N'utilisez pas de produits abrasifs ou solvants.

MODE D'EMPLOI PDK-FS01E PIONEER

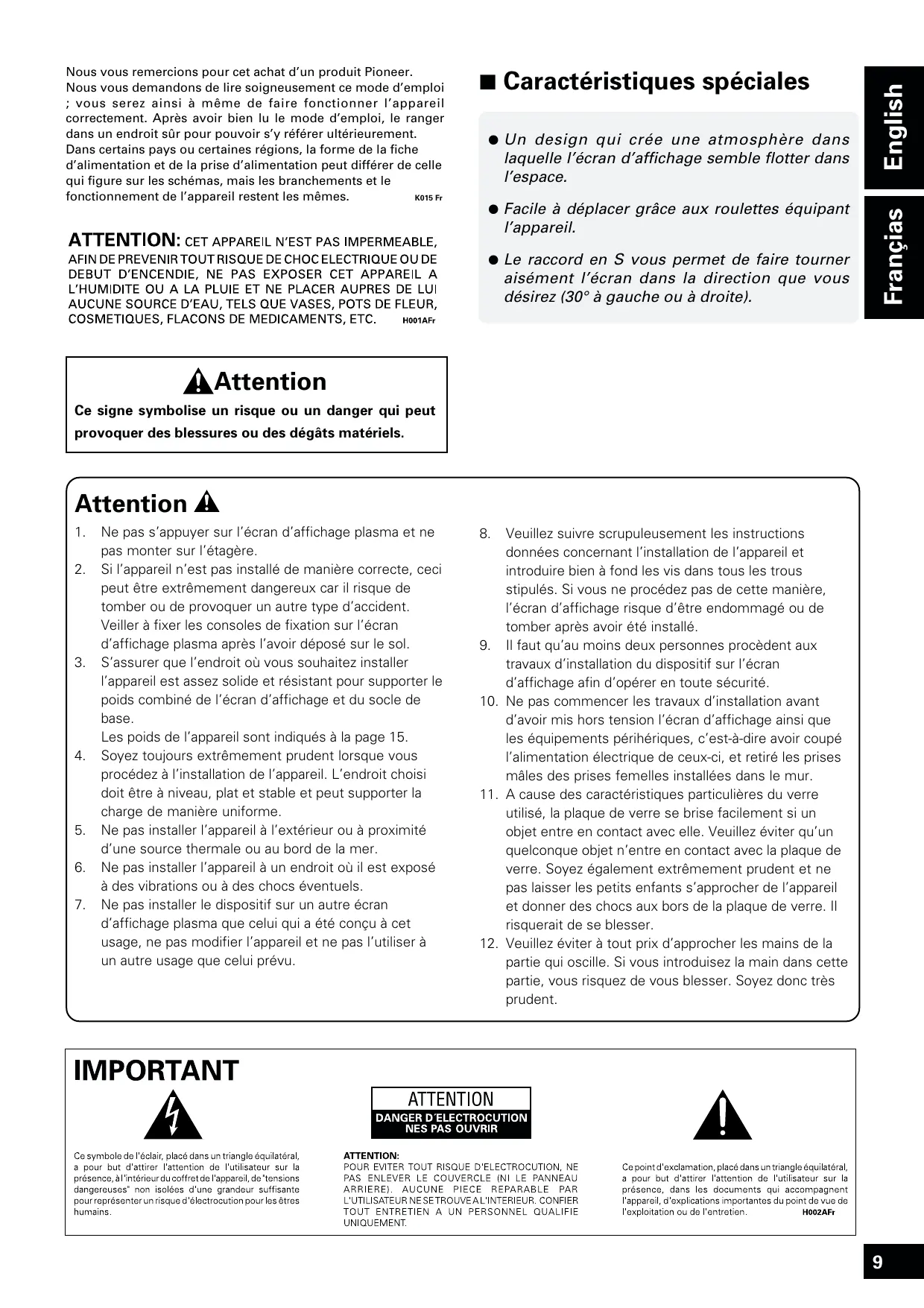

Nous vous remercions pour cet achat d'un produit Pioneer. Nous vous demandons de lire soigneusement ce mode d'emploi ; vous serez ainsi à même de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement. Dans certains pays ou certaines régions, la forme de la fiche d'alimentation et de la prise d'alimentation peut différer de celle qui figure sur les schémas, mais les branchements et le fonctionnement de l'appareil restent les mêmes.

ATTENTION: CET APPAREIL N'EST PAS IMPERMEABLE, AFIN DE PREVENIR TOUT RISQUE DE CHOC ELECTRIQUE OU DE DEBUT D'ENCENDIE, NE PAS EXPOSER CET APPAREIL A L'HUMIDITE OU A LA PLUIE ET NE PLACER AUPRES DE LUI AUCUNE SOURCE D'EAU, TELS QUE VASES, POTS DE FLEUR, COSMETIQUES, FLACONS DE MEDICAMENTS, ETC. H001Afr

Attention

Ce signe symbolise un risque ou un danger qui peut provoquer des blessures ou des dommages matériels.

- Caractéristiques spéciales

• Un design qui crée une atmosphère dans laquelle l'écran d'affichage semble flotter dans l'espace.
• Facile à déplacer grâce aux roulettes équipant l'appareil.
• Le raccord en S vous permet de faire tourner aisément l'écran dans la direction que vous désirez (30^ à gauche ou à droite).

Attention a

1. Ne pas s'appuyer sur l'écran d'affichage plasma et ne pas monter sur l'étagère.
2. Si l'appareil n'est pas installé de manière correcte, ceci peut être extrêmement dangereux car il risque de tomber ou de provoquer un type d'accident. Veiller à fixer les consoles de fixation sur l'écran d'affichage plasma après l'avoir déposé sur le sol.
3. S'assurer que l'endroit où vous souhaitez installer l'appareil est assez solide et résistant pour supporter le poids combiné de l'écran d'affichage et du socle de base.

Les poids de l'appareil sont indiqués à la page 15.

1. Soyez toujours extrêmement prudent lorsque vous procédez à l'installation de l'appareil. L'endroit choisi doit être à niveau, plat et stable et peut supporter la charge de manière uniforme.
2. Ne pas installer l'appareil à l'extérieur ou à proximité d'une source thermale ou au bord de la mer.
3. Ne pas installer l'appareil à un endroit où il est exposé à des vibrations ou à des chocs eventuels.
4. Ne pas installer le dispositif sur un autre écran d'affichage plasma que celui qui a été créé à cet usage, ne pas modifier l'appareil et ne pas l'utiliser à un autre usage que celui prévu.
5. Veuillez suivre scrupuleusement les instructions données concernant l'installation de l'appareil et introduire bien à fond les vis dans tous les trous stipulés. Si vous ne procédez pas de cette manière, l'écran d'affichage risque d'être endommagé ou de tomber après avoir été installé.
6. Il faut qu’au moins deux personnes procèdent aux travaux d’installation du dispositif sur l’écran d’affichage afin d’opérer en toute sécurité.
7. Ne pas commencer les travaux d'installation avant d'avoir mis hors tension l'écran d'affichage ainsi que les équipements périphériques, c'est-à-dire avoir coupé l'alimentation électrique de ceux-ci, et retirer des prises mâles des prises fémelles installées dans le mur.
8. A cause des caractéristiques particulières du verre utilisé, la plaque de verre se brise facilement si un objet entre en contact avec elle. Veuillez éviter qu'un quelconque objet n’entre en contact avec la plaque de verre. Soyez également extrêmement prudent et ne pas laisser les petits enfants s’approcher de l’appareil et donner des chocs aux bords de la plaque de verre. Il risquerait de se blesser.
9. Veuillez éviter à tout prix d'approcher les mains de la partie qui oscille. Si vous introduisez la main dans cette partie, vous risquez de vous blesser. Soyez donc très prudent.

Important

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de 'tensions dangereuses" non isolées d'une grande suffisance pour représenter un risque d'électrocution pour les êtres humains.

Attention:

POUR EVITER TOUT RISQUE D'ELECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIERÉ). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NÉS TROUVEAL'INTERIEUR. CONFIER TOUT ENTRETION A UN PERSONNEL QUALIFIE UNIUQUENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien. H002AFr

Vérification des pièces destinées à l'installation

Veuillez vous assurer que vous possédez toutes les pièces et composants nécessaires avant de procéder à l'installation.

• Vous aurez besoin d'un tournevis (+) Phillips.

Veuillez vous en procurer un.

- Colonne 1

- Socle de base 1

- Socle décoratif 1

- Plaque de verre étagère... 1

Supports de la plaque de verre (gauche et droite) 1 each

- Console de fixation PDP...1

Attention

Comme la plaque de verre de l'étagère risque de se briser accidentellement, nous vous recommandons de la laisser dans son emballage jusqu'au moment où vous procéderez à son installation.

Vis (M4 x 8) 2

- Couvercles des câbles (Fixés sur la colonne au moyen d'un aimant) (petit, grand) 1 de chaque

Boulons M8 9

Rondelle 1

• Serre-cables 4

- Clé mâle coudée pour vis à six pans 1 Mode d'emploi 1

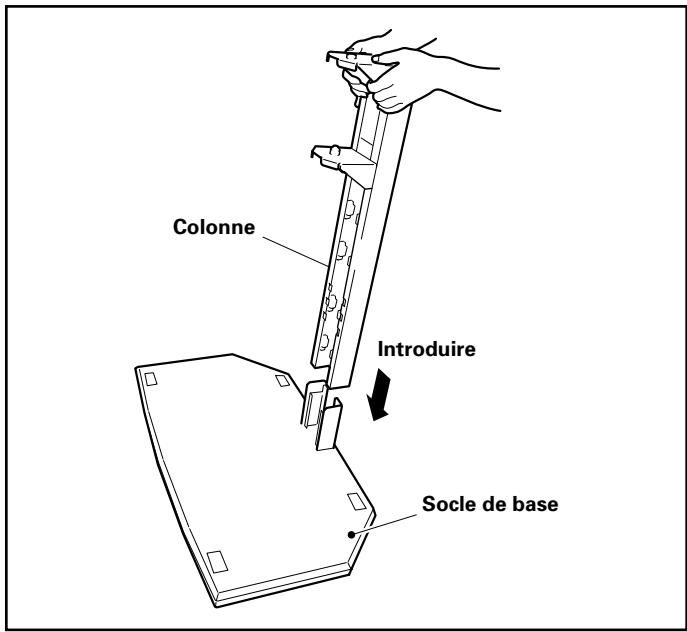

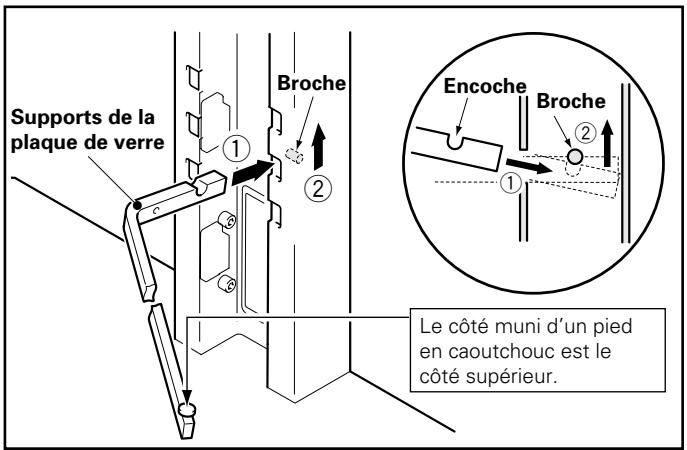

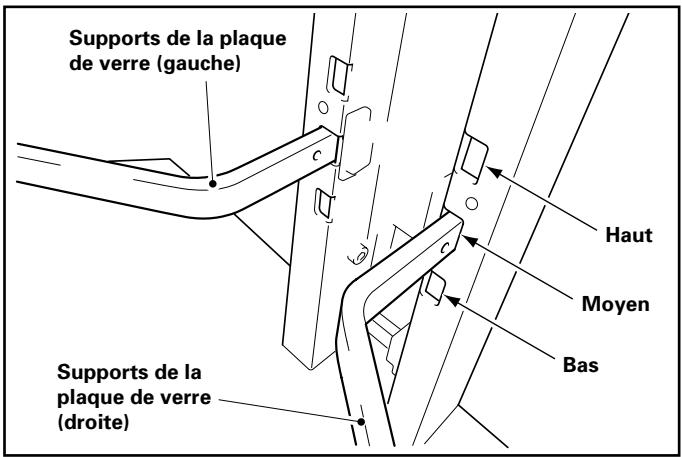

3 Installer sur la colonne les supports de la plaque de verre (à gauche et à droite).

Tenir les supports de la plaque de verre légèrement vers le bas lorsque vous les introduisez dans les orifices. (2) Pousser l'extrémité de chaque support de la plaque de verre vers le bas et fixer les en place en insérant la broche dans l'encoche prévue à cet effet.

• La hauteur peut être réglée selon trois niveaux : haut, moyen et bas. L'endroit pour l'installation standard est l'orifice de positionnement moyen.

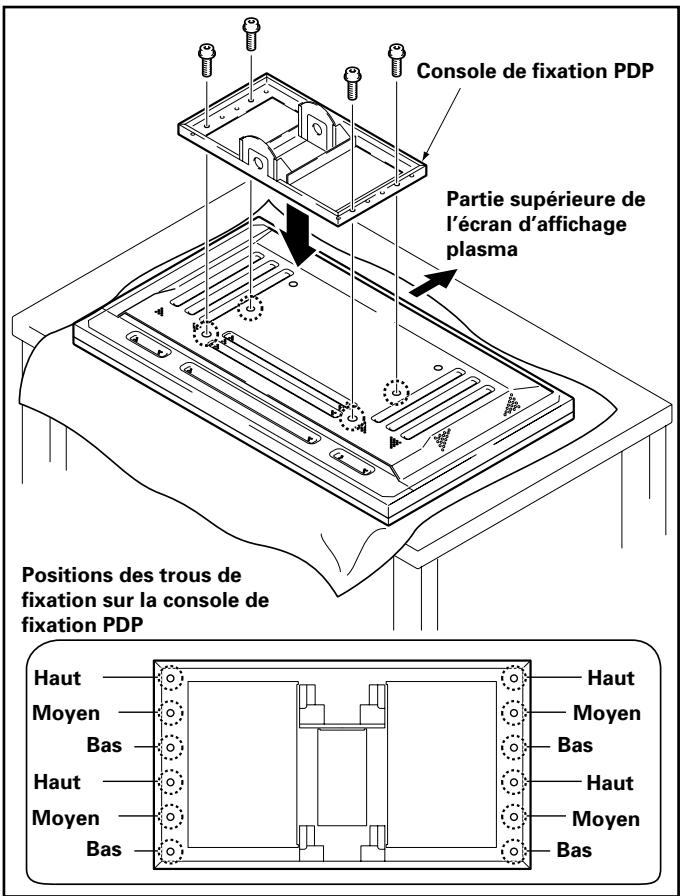

4 Fixer la console de fixation PDP à l'écran d'affichage plasma avec les boulons M8 (aux 4 endroits prévus).

• La hauteur peut être réglée selon trois niveaux : haut, moyen et bas.

L'endroit pour l'installation standard est l'orifice de positionnement moyen.

Attention

• Veiller à étendre une bache ou tout autre matériel de protection similaire afin d’éviter d’endommager l’écran d’affichage.
• Veiller à exécuter ce montage avec l'écran d'affichage posé sur une table ou tout autre surface plane.
• Veiller à utiliser les positions de fixation de la vis de niveau moyen et de niveau bas sur l'écran d'affichage plasma. Ne pas procéder à l'installation en combinant les niveaux supérieur et moyen.

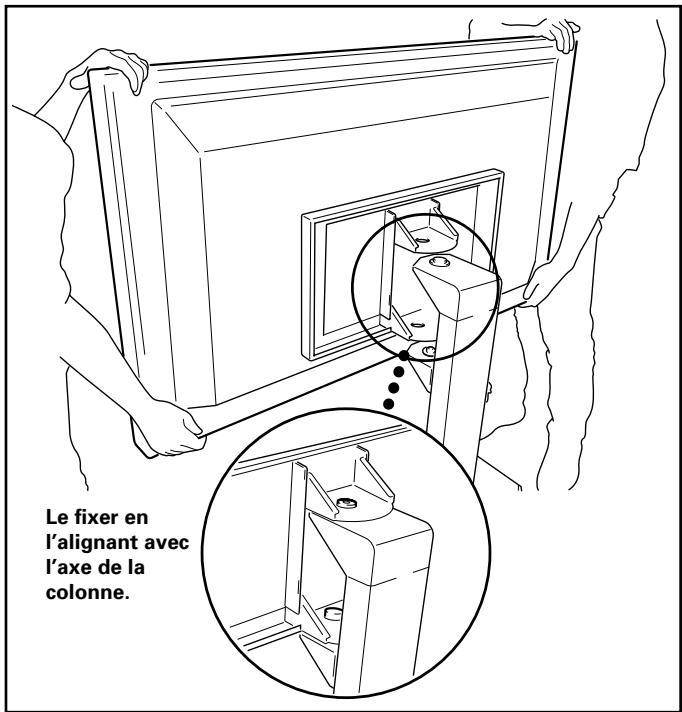

Attention

• Veiller à ce qu'au moins deux personnes exécutent l'installation.
• Veiller avec le plus grand soin à ne pas vous coincer les doigts durant l'exécution de cette opération.

Installer et fixer la rondelle et le boulon M8 à l'axe de la colonne.

Attention

• Afin d'exécuter cette opération en toute sécurité, veiller à installer solidement la rondelle et le boulon M8.

Installation et fixation des câbles du système électrique

Placer les câbles à l'intérieur comme indiqué ci-dessous.

Attention

• Soyez très prudent lors de l'exécution de cette opération afin que le câble ne soit pas trop tendu et qu’il ne soit pas coincé en partie dans le support de base lorsque l’on déplace vers la gauche ou la droite l’écran d'affichage plasma (30° au maximum de l’un ou de l’autre côté).

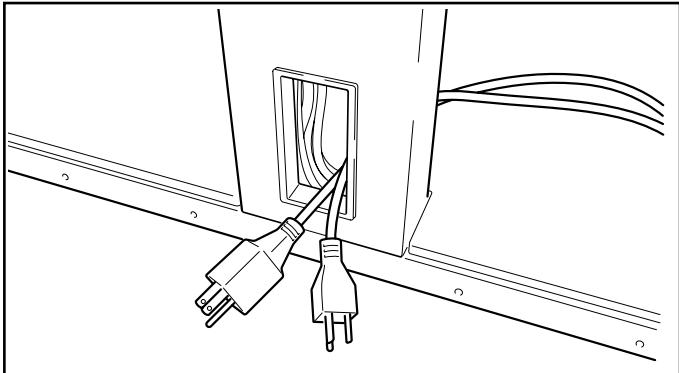

[Passer les câbles d'alimentation électrique (écran d'affichage plasma et récepteur média) dans les orifices prévus à cet effet]

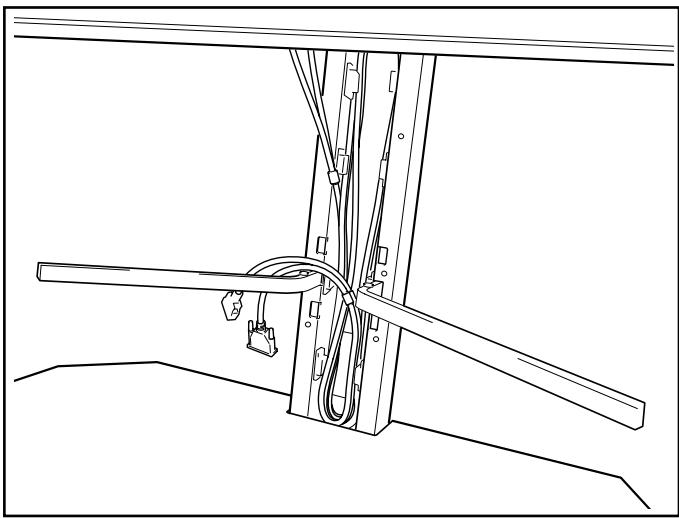

Faire passer les câbles à travers l'orifice dans la colonne comme indiqué ci-dessous.

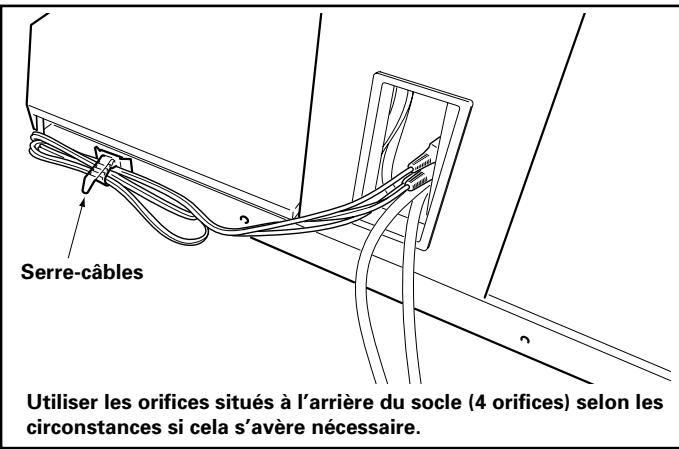

Installation du serre-câble

Regrouper en faisceau les câbles en trop et fixer les avec le serre-câble comme indiqué ci-dessous.

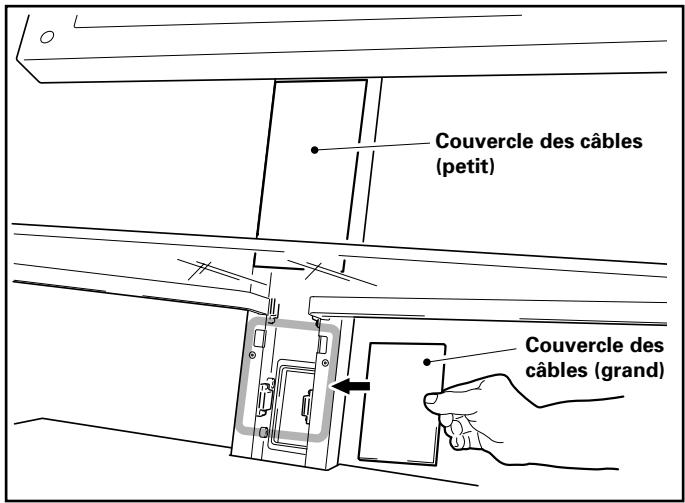

Installation des couvercles des câbles

• Installer les couvercles des câbles sur la colonne (à 2 endroits)
• Le couvercle des câbles est fixé au moyen d'un dispositif magnétique de telle sorte que la position peut être modifiée selon la manière dont les câbles sortent de leur logement.

Attention

• Veuillez utiliser le grand couvercle au-dessus de la plaque de verre servant d'étagère et le petit couvercle sous ladite plaque de verre.
• Ne pas recouvrir complètement le logement car le couvercle des câbles est prévu de telle sorte que les câbles puissent passer à travers le couvercle lorsqu'il est installé.

Attention

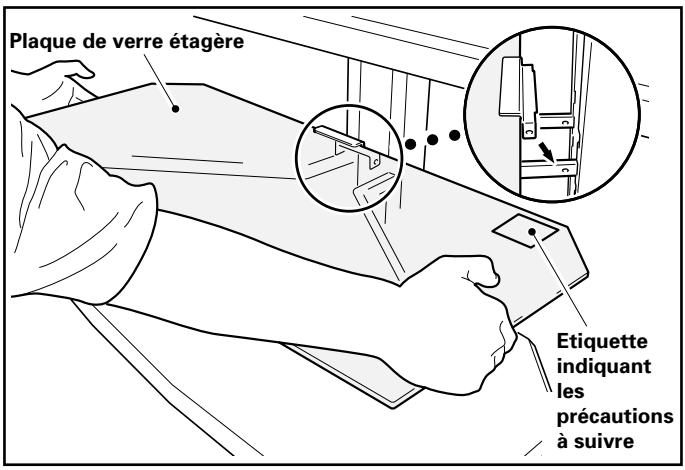

• Placer le socle décoratif de telle sorte que l'étiquette soit placée vers le haut.

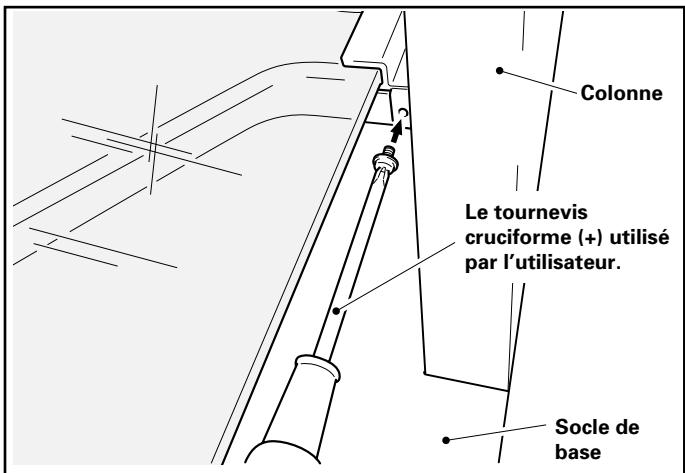

Attention

• Veiller à installer sans faute la plaque avec les vis. Si la plaque de l'étagère en verre n'est pas solidement fixée, elle peut basculer si quelqu'un la touche accidentellement.

11 Installation de l'appareil et des fils électriques.

• Placer l'appareil sur la plaque de verre de l'étagère et sur le socle décoratif, puis procéder à l'installation des fils électriques.
• La charge maximale que la plaque de verre de l'étagère et le socle décoratif peuvent supporter est de 20kg. Veiller à installer l'appareil de telle sorte que la charge ne dépasse pas 20kg.

Attention

• Si un magnétoscope est installé sur la plaque de verre de l'étagère, il est possible dans des cas relativement rares que des bruits parasites affectant l'image soient produits dans certaines conditions telles que l'angle de l'écran d'affichage plasma. Si cela survient, veuillez installer le magnétoscope sur le socle décoratif.

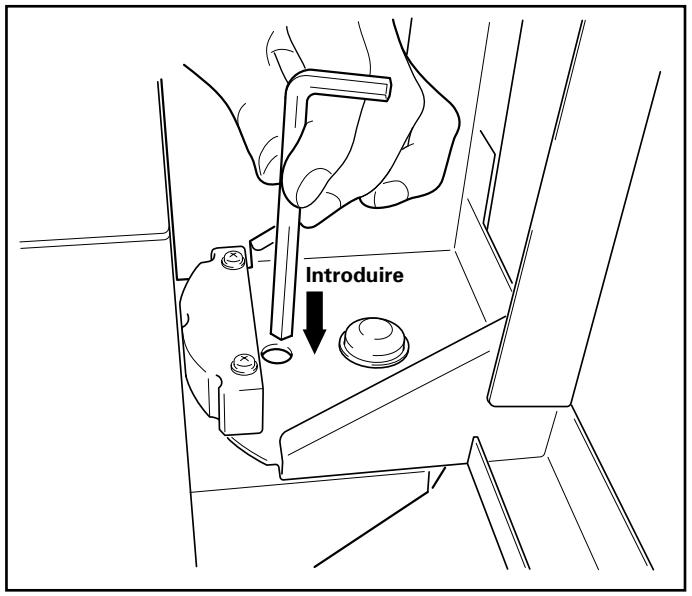

Déplacement du support de base

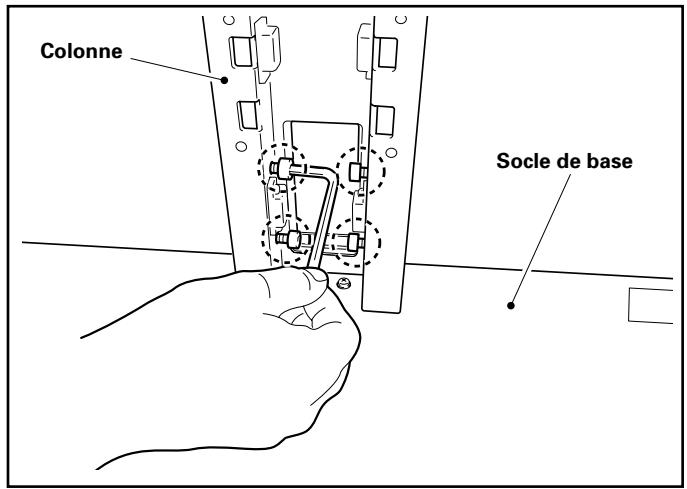

Avant de déplacer le support de base, veuillez introduire la clé male coudeée jointe pour vis à six pans dans le dispositif de fixation afin d'immobiliser l'écran d'affichage plasma de telle sorte qu'il ne tourne pas, puis tenir la colonne pour déplacer le support de base.

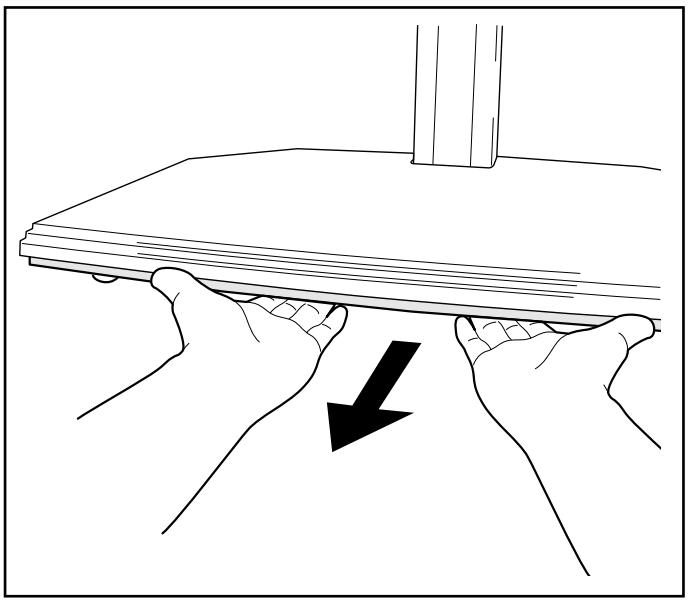

Si vous ne pouvez tenir la colonne, veuillez tirer tout en maintenant le socle de base situé sous le socle décoratif.

Attention

• Veuillez ne pas déplacer le support de base en maintenant l'écran d'affichage plasma, les enceintes ou encore le socle décoratif. Sinon, vous risquez d'endommager les composants.

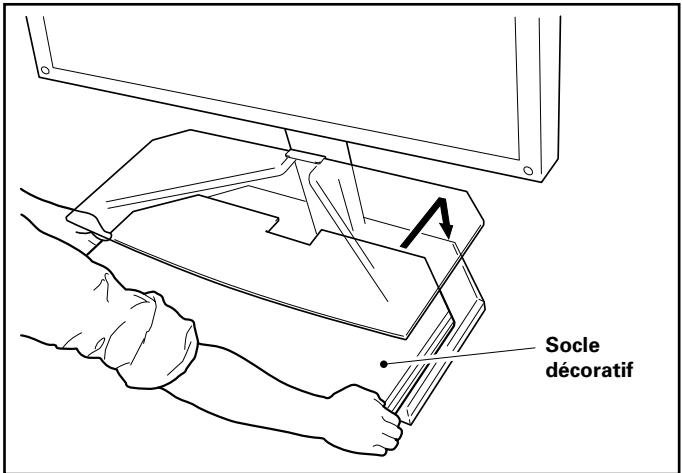

• En vue de déplacer le support de base lorsqu'il existe une différence de niveau, détacher le socle décoratif et relever le support tout en maintenant la base.
• Ne pas essayer de relever le socle décoratif. Il est dangereux de procéder de cette façon car on risque de décaler ou d'endommager le socle décoratif. Toujours le relever en maintenant solidement le support de base.

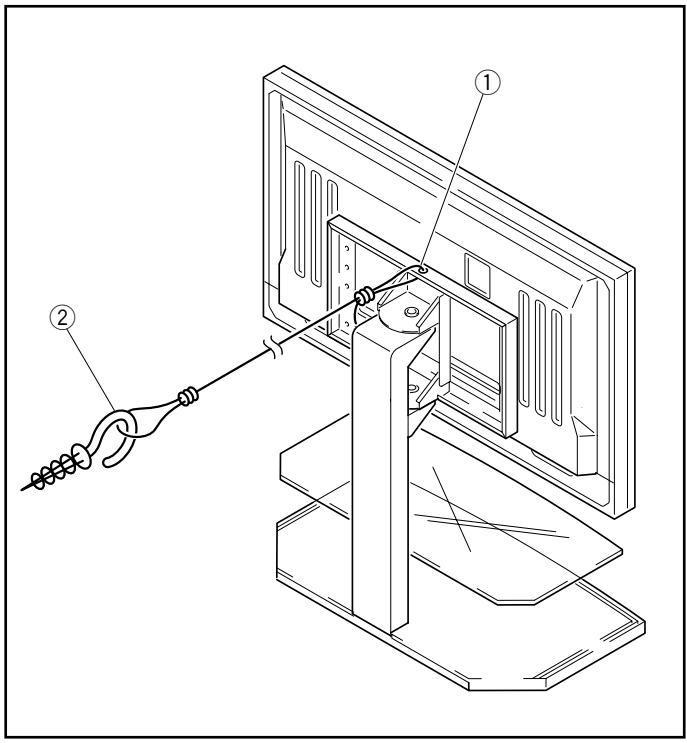

Afin d'éviter le basculement de l'appareil

Fixer un câble solide à l'ouverture située à la partie supérieure de la console de fixation PDP. Fixer le câble au moyen d'un crochet au mur ou à pilier.

Utiliser un câble et un crochet vendus dans le commerce.

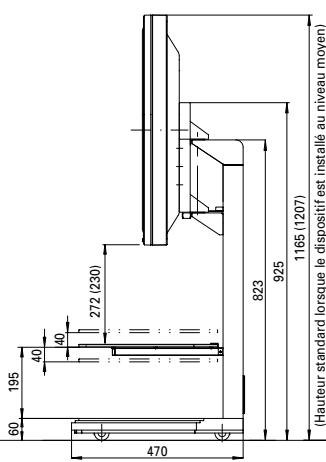

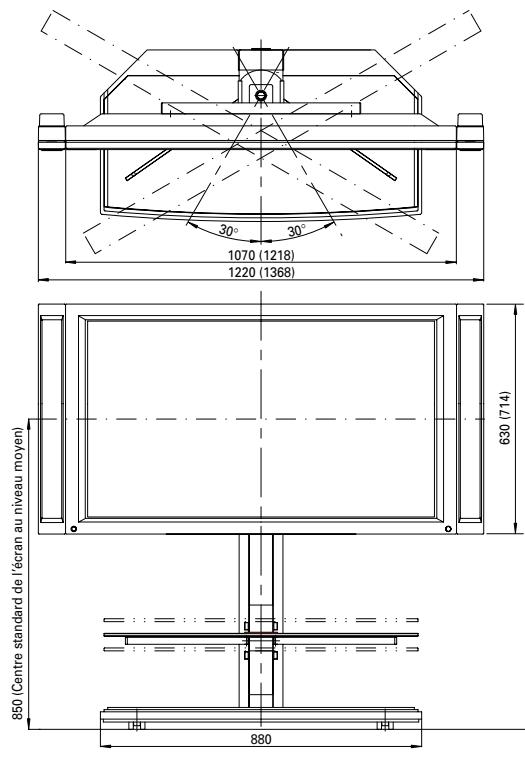

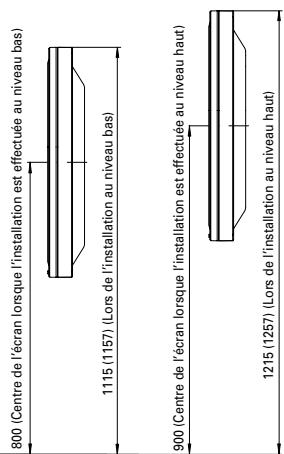

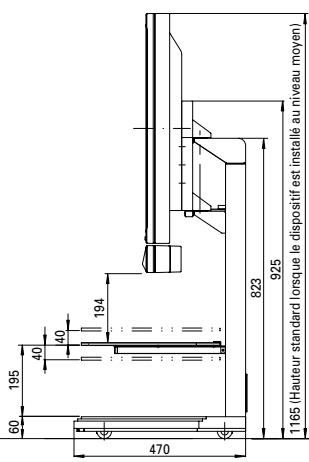

Aspect extérieur et dimensions

66.0 kg (Support de base + écran d'affichage plasma) 65.5 kg (Support de base + écran d'affichage plasma) 73.5 kg (Support de base + écran d'affichage plasma)

Écran d'affichage 43 pouces et 50 pouces avec enceintes en option fixées de chaque côté de l'écran d'affichage

Unités : mm

Les dimensions indiquées entre parenthèses ( ) sont celles de l'écran d'affichage de 50 pouces.

Fixé à l'écran d'affichage 43 pouces (enceinte sous l'écran)
