Märke	PIONEER
Modell	S-71W
Produkttyp	Aktiv subwoofer, basreflex
Högtalare	Kontype 25 cm
Kontinuerlig uteffekt (RMS)	160 W vid 6 Ω (vid 100 Hz)
Linjeingång (känslighet vid 100 Hz)	190 mV (RCA-uttag)
Frekvensrespons	Basförbättring upp till 20 Hz (enligt diagram)
Mått (B × H × D)	372 mm × 394 mm × 412 mm
Vikt (utan förpackning)	19,3 kg
Strömförsörjning	220–240 V~, 50/60 Hz
Strömförbrukning	130 W (standby ≤ 0,45 W)
Reglage och inställningar	Volym, fas (0°/180°), automatisk standby, strömbrytare
Specialfunktioner	Fasstyrningsteknik, magnetkrets med hög linjäritet, automatisk standby
Anslutningar	1 RCA-linjeingång (LINE IN), 1 RCA-linjeutgång (LINE OUT), nätuttag AC IN
Medföljande tillbehör	RCA-kabel, nätkabel, garantikort, bruksanvisning
Skötsel och rengöring	Torr mjuk trasa; utspätt neutralt rengöringsmedel om mycket smutsig; aldrig lösningsmedel
Säkerhet	Öppna inte, inga användarservicebara delar; ventilation: 15 cm runt om; exponera inte för vatten eller öppen låga
Reservdelar och reparerbarhet	Kontakta en auktoriserad PIONEER-servicecenter eller återförsäljare
Allmän information	Bruksanvisning på flera språk; produktregistrering på pioneer.fr

Vanliga frågor - S71W PIONEER

Hur ansluter jag subwoofern S-71W till min förstärkare?

Använd den medföljande RCA-kabeln för att ansluta subwoofern LINE IN till subwooferns SUBWOOFER PREOUT på din förstärkare eller mottagare. Se till att apparaten är strömlös innan du ansluter.

Vad gör jag om strömindikatorn förblir röd och inget ljud kommer ut?

Det innebär att funktionen Automatisk standby är aktiverad och ingen insignal detekteras. Kontrollera att förstärkaren skickar en signal, eller inaktivera automatisk standby genom att ställa omkopplaren AUTO STANDBY på AV.

Kan jag placera subwoofern var som helst i rummet?

Ja, eftersom basljud är svåra att lokalisera. Undvik dock att placera den för långt från andra högtalare för att bevara ljudets naturlighet. Placera den på ett fast underlag, minst 15 cm från väggarna för ventilation.

Hur ställer jag in fasen på subwoofern S-71W?

Ställ normalt PHASE-reglaget på 0°. Om ljudet låter onaturligt, prova läget 180° (omvänd fas) och välj det som ger bäst resultat.

Vad är effekten på subwoofern S-71W?

Den kontinuerliga uteffekten (RMS) är 160 W vid 6 Ω vid 100 Hz. Strömförbrukningen är 130 W, och 0,45 W eller mindre i standby.

Hur rengör jag ytorna på subwoofern?

Använd en mjuk, torr trasa. Om ytorna är mycket smutsiga, fukta en trasa med ett neutralt rengöringsmedel utspätt i 5–6 delar vatten, vrid ur ordentligt och torka sedan med en torr trasa. Använd aldrig thinner, bensin eller möbelvax.

Kan subwoofern S-71W orsaka störningar på AM/FM-radio?

Ja, om den placeras för nära AM-ramantennen eller FM-inomhusantennen kan störningar uppstå. Flytta subwoofern bort från antennerna eller stäng av den om nödvändigt.

Vad gör man vid distorderat ljud?

Sänk volymen med VOLUME-knappen på subwoofern eller minska förstärkarens utgångsnivå (volym, basjustering, basförstärkning). För hög nivå orsakar distorsion.

Hur sparar man energi med denna subwoofer?

Använd funktionen Automatisk standby (AUTO STANDBY aktiverat som standard). Utan signal i cirka 12 minuter går apparaten i standby (förbrukning ≤ 0,45 W). Vid längre frånvaro, dra ur nätsladden.

Var hittar jag reservdelar till S-71W?

Kontakta närmaste auktoriserade PIONEER-servicecenter eller din återförsäljare. Det finns inga användarservicebara delar inuti.

BRUKSANVISNING S71W PIONEER

Registrera din produkt på http://www.pioneer.se (eller på http://www.pioneer.eu). Upptäck fördelarna med att göra det on-line nu.

Registrer dit produkt på http://www.pioneer.dk (eller http://www.pioneer.eu). Oplev fordelene ved at gå online nu.

Registrer produktet ditt på http://www.pioneer.no (http://www.pioneer.eu). Oppdag fordelene med dette på nettet i dag.

Gratulerar till ditt val av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du lär dig att använda apparaten på rätt sätt. Förvara därefter bruksanvisningen på lämplig plats. I vissa länder kan stickkontakter och vägguttag ha en annan utformning än den som visas i bruksanvisningens bilder. Anslutningsmetod och manövreringen är dock densamma.

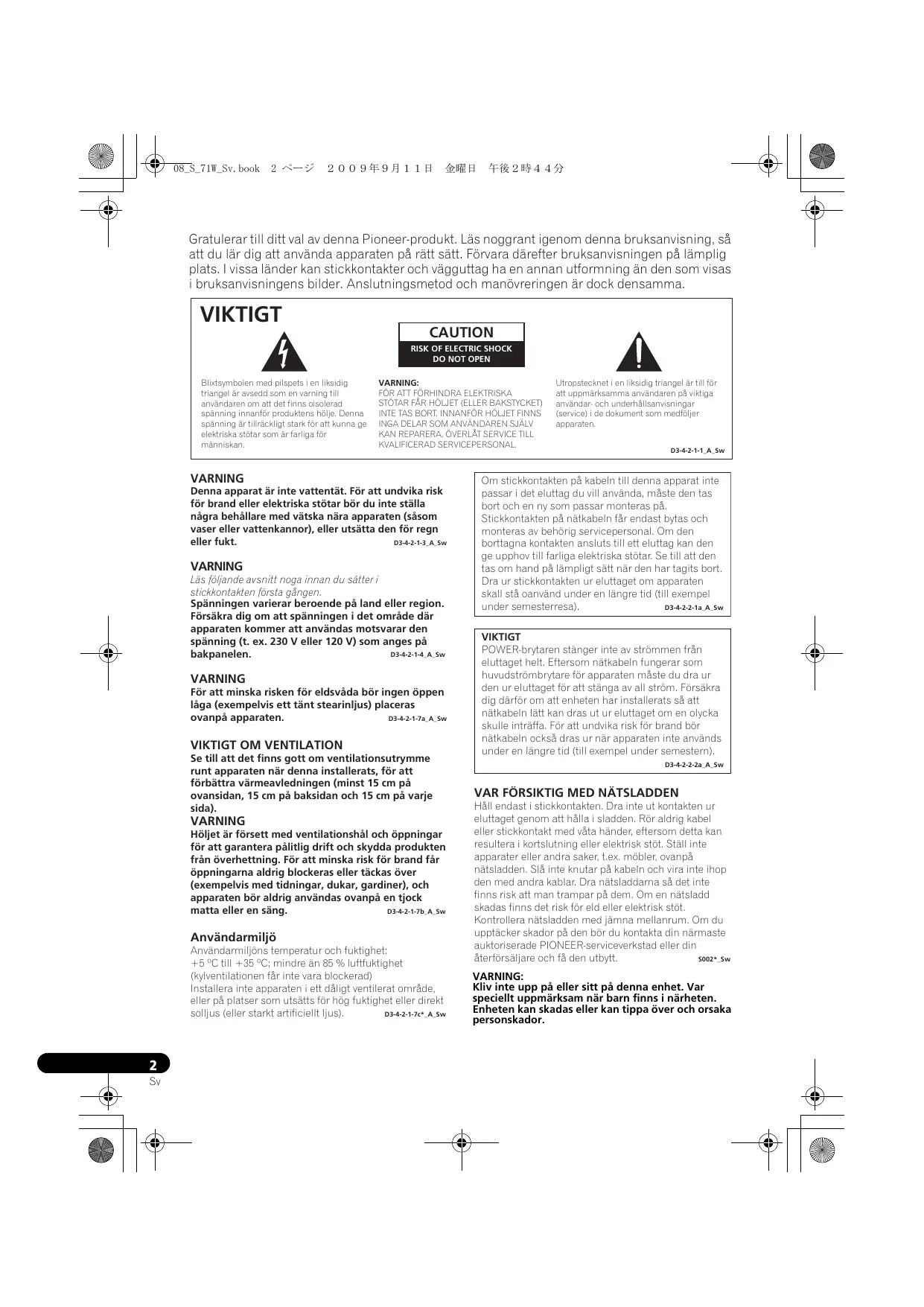

VIKTIGT

Blixtsymbolen med pilspets i en liksidig triangel är avsedd som en varning till användaren om att det finns oisolerad spänning innanför produktens hölje. Denna spänning är tillräckligt stark för att kunna ge elektriska stötar som är farliga för människan.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING:

FÖR ATT FÖRHINDRA ELEKTRISKA STÖTAR FÄR HÖLJET (ELLER BAKSTYCKET) INTE TAS BORT. INNANFÖR HÖLJET FINNS INGA DELAR SOM ANVÄNDAREN SJÄLV KAN REPARERA. ÖVERLÅT SERVICE TILL KVALIFICERAD SERVICEPERSONAL.

Utropstecknet i en liksidig triangel är till för att uppmärksamma användaren på viktiga användar- och underhållsanvisningar (service) i de dokument som medföljer apparaten.

D3-4-2-1-1_A_Sw

WARNING

Denna apparat är inte vattentät. För att undvika risk för brand eller elektriska stötar bör du inte ställa några behållare med vätska nära apparaten (såsom vaser eller vattenkannor), eller utsätta den för regn eller fukt. D3-4-2-1-3_A_Sw

WARNING

Läs följande avsnitt noga innan du sätter i stickkontakten första gången.

Spänningen varierar beroende på land eller region. Försäkra dig om att spänningen i det område där apparaten kommer att användas motsvarar den spänning (t. ex. 230 V eller 120 V) som anges på bakpanelen. D3-4-2-1-4_A_Sw

WARNING

För att minska risken för eldsvåda bör ingen öppen låga (exempelvis ett tänt stearinljus) placeras ovanpå apparaten. D3-4-2-1-7a_A_Sw

VIKTIGT OM VENTILATION

Se till att det finns gott om ventilationsutrymme runt apparaten när denna installerats, för att förbättra värmeavledningen (minst 15 cm på ovansidan, 15 cm på baksidan och 15 cm på varje sida).

WARNING

Höljet är försett med ventilationshål och öppningar för att garantera pålitlig drift och skydda produkten från överhettning. För att minska risk för brand får öppningarna aldrig blockeras eller täckas över (exempelvis med tidningar, dukar, gardiner), och apparaten bör aldrig användas ovanpå en tjock matta eller en säng. D3-4-2-1-7b_A_Sw

Användarmiljö

Användarmiljöns temperatur och fuktighet: +5 °C till +35 °C; mindre än 85 % luftfuktighet (kylventilationen får inte vara blockerad) Installera inte apparaten i ett dåligt ventilerat område, eller på platser som utsätts för hög fuktighet eller direkt solljus (eller starkt artificiellt ljus). D3-4-2-1-7c*-A_Sw

Om stickkontakten på kabeln till denna apparat inte passar i det eluttag du vill använda, måste den tas bort och en ny som passar monteras på. Stickkontakten på nätkabeln får endast bytas och monteras av behörig servicepersonal. Om den borttagna kontakten ansluts till ett eluttag kan den ge upphov till farliga elektriska stötar. Se till att den tas om hand på lämpligt sätt när den har tagits bort. Dra ur stickkontakten ur eluttaget om apparaten skall stå oanvänd under en längre tid (till exempel under semesterresa). D3-4-2-2-1a_A_Sw

VIKTIGT

POWER-brytaren stänger inte av strömmen från eluttaget helt. Eftersom nätkabeln fungerar som huvudströmbrytare för apparaten måste du dra ur den ur eluttaget för att stänga av all ström. Försäkra dig därför om att enheten har installerats så att nätkabeln lätt kan dras ut ur eluttaget om en olycka skulle inträffa. För att undvika risk för brand bör nätkabeln också dras ur när apparaten inte används under en längre tid (till exempel under semestern).

D3-4-2-2-2a_A_Sw

VAR FÖRSIKTIG MED NÄTSLADDEN

Håll endast i stickkontakten. Dra inte ut kontakten ur eluttaget genom att hålla i sladden. Rör aldrig kabel eller stickkontakt med våta händer, eftersom detta kan resultera i kortslutning eller elektrisk stöt. Ställ inte apparater eller andra saker, t.ex. möbler, ovanpå nätsladden. Slå inte knutar på kabeln och vira inte ihop den med andra kablar. Dra nätsladdarna så det inte finns risk att man trampar på dem. Om en nätsladd skadas finns det risk för eld eller elektrisk stöt. Kontrollera nätsladden med jämna mellanrum. Om du upptäcker skador på den bör du kontakta din närmaste auktoriserade PIONEER-serviceverkstad eller din återförsäljare och få den utbytt. S002* Sw

WARNING:

Kliv inte upp på eller sitt på denna enhet. Var speciellt uppmärksam när barn finns i närheten. Enheten kan skadas eller kan tippa över och orsaka personskador.

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa. K058b_A_Sv

INNEHÅLL

MEDFÖLJANDE TILLBEHÖR ......4

EGENSKAPER....4

• Utsträckt lågfrekvensgång
• Magnetkrets med hög linearitet
- Faskontrollteknologi

Frekvensegenskaperna för S-71W i kombination med små högtalare framgår av bilden nedan. Som siffrorna antyder förbättras återgivningen av bastonerna.

- Dessa speciella egenskaper erhålls i en ekofri kammare. Effekterna för en extra S-71W i ett vanligt lyssningsrum är bättre än vad tabellen anger vid korrekt placering.

- Vi rekommenderar att subwoofern tilldelas en egen kanal vid avspelning av Dolby* Digital. S-71W är speciellt effektiv vid avspelning av LFE (Low Frequency Effect, d.v.s. dova ljud som förstärker ljudet i videofilmen, t.ex. mullrande ljud från marken).

* Tillverkad under licens från Dolby Laboratories. "Dolby" och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.

INSTALLERING

Installering av högtalaren

- Kriterier för installering av subwoofern

1 2 3 4

1 Vänster högtalare
2 Höger högtalare
3 Rekommenderat installeringsomfång för subwoofern
4 Lyssnarposition

Subwoofern spelar upp basljudet i mono, med beaktande av det faktum att det mänskliga örat inte är särskilt riktningskänsligt beträffande mycket låga ljud. På grund av detta kan subwoofern placeras nästan var som helst. Om den placeras för långt bort, kan dock ljudet från de övriga högtalarna låta onaturligt.

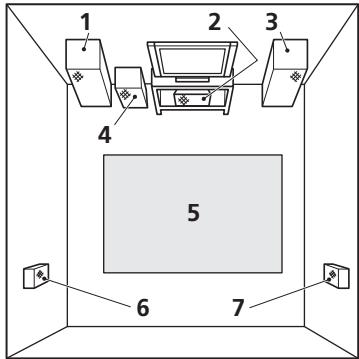

- Exempel på högtalarplacering

1 2 3 4 5 6 7

1 Främre vänster högtalare
2 Mitthögtalare
3 Främre höger högtalare
4 Subwoofer
5 Lyssnarområde
6 Bakre vänster högtalare
7 Bakre höger högtalare

OBSERVERA:

• Placera högtalarna för vänster och höger kanal på lika långt avständ från TV:n och cirka 1,8 meter från varandra.
• Placera mitthögtalaren ovanför eller under TV:n så att ljudet från mittkanalen verkar komma från TV-skärmen.
• Ljudet från de bakre högtalarna (surroundhögtalarna) är bäst om de installeras på parallella ställen direkt vid sidan om, eller strax bakom, lyssnaren, och på en nivå cirka 1 meter ovanför lyssnarens öron.

WARNING:

Om mitthögtalaren placeras ovanpå TV:n, se till att den står stadigt och säkert genom att använda t ex tejp.

I annat fall kan högtalaren falla ner från TV:n till följd av yttre stötar från t ex jordbävningar, vilket kan leda till att människor i närheten såväl som högtalaren skadas.

Observera vid installering

• Sätt inte fast subwoofern på väggen eller i taket. Då kan den falla ned och välla personskador.
• Installera enheten på ett väl ventilerat ställe där den inte utsätts för hög värme eller fukt.
• Placera inte enheten nära element eller andra värmekällor och ej heller på ställen som utsätts för direkt solsken, då värmen kan deformera höljet eller skada de inre delarna. Undvik även ställen som utsätts för mycket damm eller fukt, då dessa ämnen kan orsaka fel eller skador. (Undvik att placera nära ett kök eller annat ställe där enheten kan utsättas för värme, ånga eller sot.)
• Ställ inte tunga eller stora föremål ovanpå högtalaren. Om du gör det kan högtalaren tippa över och orsaka materiella skador eller personskador. Om högtalare fallen ned från sina monteringsplatser, kan det uppstå oreparabla sprickor i deras ytfinish.
• Håll enheten borta från kassettdäck och andra komponenter som är känsliga för magnetisk strålning.

Subwoofern är inte magnetiskt avskärmad och skall därför inte placeras nära en TV eller färgmonitor av CRT-typ. Magnetiska lagringsmedia (som t.ex. floppyskivor samt kassett- eller videoband) skall inte heller förvaras nära subwoofern.

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen eller leda till personskador.
• Ställ inte koppar, glas eller andra behållare med vätskor ovanpå högtalarna, därför att högtalarna kan skadas om vätskan spills ut.
• Den plats du väljer för installationen bör ha en stadig golvyta. Du skall undvika att ställa en högtalare på en matta med långa trådar, därför att trådarna kan komma i kontakt med högtalarens membran och leda till distorderat ljud.

- Installera denna enhet på behörigt avständ från tunerns antennkabel, annars kan störningar uppstå. Placera enheten längre bort från både antennen och antennkabeln om störningar uppstår, eller slå av strömmen till enheten när spelning med basförstärkning inte krävs.

RENGÖRING AV YTTERHÖLJET:

• Rengör ytan genom att torka av med en mjuk och torr duk.
• Fukta duken i ett milt rengöringsmedel som spätts ut med fem till sex delar vatten om det förekommer fläckar som är svåra att få bort, och vrid ur duken ordentligt före rengöringen. Torka sedan av med en torr duk. Använd inte möbelvax eller liknande medel.
• Använd aldrig thinner, bensin, insektssprej eller liknande kemikalier på eller intill denna enhet, då dessa medel kan skada ytbehandlingen.

REGLAGENS PLACERING FRAMSIDAN

Lyser blå när du har slagit på strömmen. Lyser röd när enheten är i beredskapsläge.

OBSERVERA:

- Ström matas fortfarande, även om driftindikatorn är släckt. För att helt skära av strömmatningen måste nätkabeln kontakt lossas. Om högtalaren inte skall användas under en längre tid, t.ex. på semestern, skall du för säkerhets skull lossa nätkabeln kontakt från vägguttaget. Om du inte gör det kan brand uppstå.

2 Strömbrytare (POWER)

För att sätta på (ON) och stänga av (OFF) subwoofern.

3 Ljudnivåratt (VOLUME)

Används för att justera subwooferns ljudnivå.

• Vrid ratten sakta från läget MIN.
- Med denna högtalare kan basnivån ställas in separat, så vrid inte upp basen med din AV-förstärkare.

4 Omkopplare för autoberedskap (AUTO STANDBY)

Att slå på/stänga av den automatiska beredskapsfunktionen.

OBSERVERA:

- Utgångsinställningen för automatiskt beredskapsläge är på (ON).

Funktionen för automatiskt beredskapsläge

Strömmen sätts automatiskt i beredskapsläge (av) om ingen signal matas in under ca. 12 minuter (driftindikatorn börjar lysa röd). Strömmen sätts på automatiskt igen när en signal matas in. Den automatiska beredskapsfunktionen stängs av när omkopplaren för automatisk beredskap sätts på OFF.

OBSERVERA:

- Det kan finnas fall när en ansluten enhet matar ut störningar eller andra ickeljudsignaler, så att enheterna sätts på i den automatiska beredskapsfunktionen. Om detta inträffar, skall du stänga av den automatiska beredskapsfunktionen och sätta på/stänga av systemet manuellt.

5 Fasomkopplare (PHASE)

När denna sätts i läge 180° blir utgångsfasen den motsatta jämfört med ingångssignalen och när den sätts i läge 0° blir den i samma fas som ingångssignalen.

- Omkopplaren bör normalt sett stå i läget 0°.

Ibland kan det dock hända att ljudsammankopplingen mellan subwoofern och de vänstra och högra högtalarna låter osynkroniserad. Ställ i så fall omkopplaren i läget 180° för att erhålla ett naturligare ljud.

6 Linjenivåutgång (LINE OUT)

Används för anslutning av annan utrustning via förstärkaren. Signalutgången från denna utgång påverkas inte på något sätt av inställningarna av de olika kontrollerna på enheten.

7 Linjenivåingång (LINE IN)

Anslut till SUBWOOFER PREOUT-uttaget på en förstärkare eller receiver med den RCA-kontaktledning som medföljer.

8 Växelströmsingång (AC IN)

• Anslut nätkabeln till den strömdrivna subwooferenhetens växelströmsingång (AC IN).
• Anslut nätkabeln till ett vägguttag.

ANSLUTNINGAR

Innan du utför eller ändrar några anslutningar, skall du stänga av högtalaren och lossa både denna högtalares och förstärkaren/receiverns nätkabel från vägguttaget.

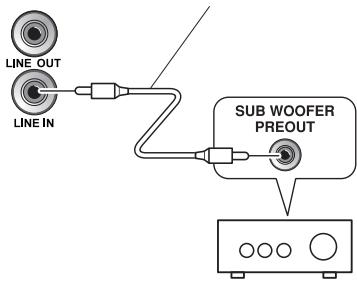

LINJENIVÅANSLUTNING

Baksidan

Medföljande RCA- kontaktledning

Anslut mellan högtalarens LINE IN-ingång och förstärkarens eller receiverns

SUBWOOFER PREOUT-utgång med den medföljande RCA-kontaktledningen.

OBSERVERA:

- Om du ansluter till PREOUT-uttaget för surroundljudets mittkanal på förstärkaren eller receivern, hörs basen endast från mittkanalen och det är inte tillräckligt.

ANSLUTNING AV NÄTKABELN

Nätkabel

Anslut nätkabeln för denna enhet till enhetens växelströmsingång (AC IN) och den andra ändan till ett vägguttag. Sätt först på strömmen till förstärkaren och därefter till denna enhet.

TILLVÄGAGÅNGSSÄTT

Se REGLAGENS PLACERING på sidan 6 för ytterligare upplysningar om manöverdelarnas funktioner.

1. Sätt på med strömbrytaren (POWER) (2) till ON-läge.

• Om systemets nätkabel har anslutits till ett omkopplingsbart växelströmsuttag på förstärkaren eller receivern och denna omkopplare bibehålls i påläge (ON), kan systemet slås på/stängas av (ON/OFF) tillsammans med förstärkaren eller receivern.
• Om systemet inte kan anslutas till förstärkaren eller receivern, skall du sätta på förstärkaren eller receivern till ON-läge, innan du sätter på systemet till ON-läget. När du stänger av anläggningen till OFF-läget, skall du först stänga av systemet till OFF-läge innan du sätter förstärkaren eller receivern i OFF-läge.

2. Manövrera förstärkaren eller receivern och justera ljudnivån för de övriga högtalarna.

3. Justera ljudnivån för basen med VOLUME-ratten (3).

• Om så erfordras, skall du manövrera PHASE- omkopplaren (5) och därefter justera med VOLUME- ratten (3).

4. Stäng av (OFF) anläggningen med strömbrytaren POWER (2).

• Då slocknar driftindikatorn.

WARNING:

- Använd inte högtalaren för utmatning av förvrängt ljud under långa tidsperioder. Detta kan resultera i att högtalaren skadas och är en möjlig brandrisk.

TEKNISKA DATA

Högtalarhölje...... Basreflex, golvtyp
Högtalarelement 25 cm kontyp
Effektförstärkare kontinuerlig uteffekt (RMS) 160 W/6 Ω (100 Hz)
Ineffekt (känslighet vid 100 Hz) LINJENIVÅ (RCA-uttag).... 190 mV
Yttermått ...... 372 mm (B) × 394 mm (H) × 412 mm (D)
Vikt (utan förpackning) 19,3 kg Nätspänning
.....220 V till 240 V växelström, 50 Hz/60 Hz
Effektförbrukning.... 130 W
Effektförbrukning i beredskapsläge Mindre än 0,45 W

Rätten till ändringar förbehålles utan föregående meddelande.

Utgiven av Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Kopiering förbjuden.

FELSÖKNING

Problem och fel beror oftast på felaktig hantering. Gå igenom punkterna i tabellen nedan om du tror att det uppstått fel på enheten. Ibland kan problemet ligga hos en annan komponent. Kontrollera de övriga apparaterna och den elektriska utrustning som används. Om problemet inte kan avhjälpas när du har använt de åtgärder som anges här nedan, skall du be närmaste auktoriserade PIONEER-serviceverkstad att utföra reparation.

PROBLEM	ORSAK	ÅTGÄRD
1 Ingen strömförsörjning(Indikatorn tänds inte när strömmen slås på.)	Nätkabeln har inte anslutits ordentligt.	Tryck in kontakten ordentligt.
2 Inget ljud(Indikatorn lyser blå.)	Anslutningen av den medföljande RCA-kontaktledningen är felaktig eller har lossnat.RattenVOLUMEstår i lägetMIN.	Kontrollera på nytt och anslut på rätt sätt.Vrid ratten långsamt medurs.
3 Ljudet är förvrängt.	Nivån är alltför hög.Ingångsnivån är alltför hög.	Vrid rattenVOLUMEmoturs för att sänka nivån.Vrid förstärkarens reglage (ljudnivå, bas, basförstärkning) moturs för att sänka nivån.
4 Det uppstår tjutande störningar.	Ingen ström matas till förstärkaren.Subwoofernivån är ställd alltför högt.	Anslut en förstärkare och mata ström.Placera subwoofern längre bort från högtalarna. Vrid rattenVOLUMEmoturs för att sänka nivån.
5 Omfattande störningar vid lyssning på en AM- eller FM-sändning.	Ramantennen för AM eller inomhusantennen för FM befinner sig nära denna enhet.	Öka avståndet mellan AM-eller FM-antennen (för inomhusbruk) och denna enhet.
6 Ljudet avbryts.	Den automatiska beredskapsfunktionen är aktiverad.	Stäng av den automatiska beredskapsfunktionen.
7 Inget ljud(Indikatorn lyser röd.)	Ingen ingångssignal.	Stäng av den automatiska beredskapsfunktionen.
