KÄYTTÖOHJE S71W PIONEER

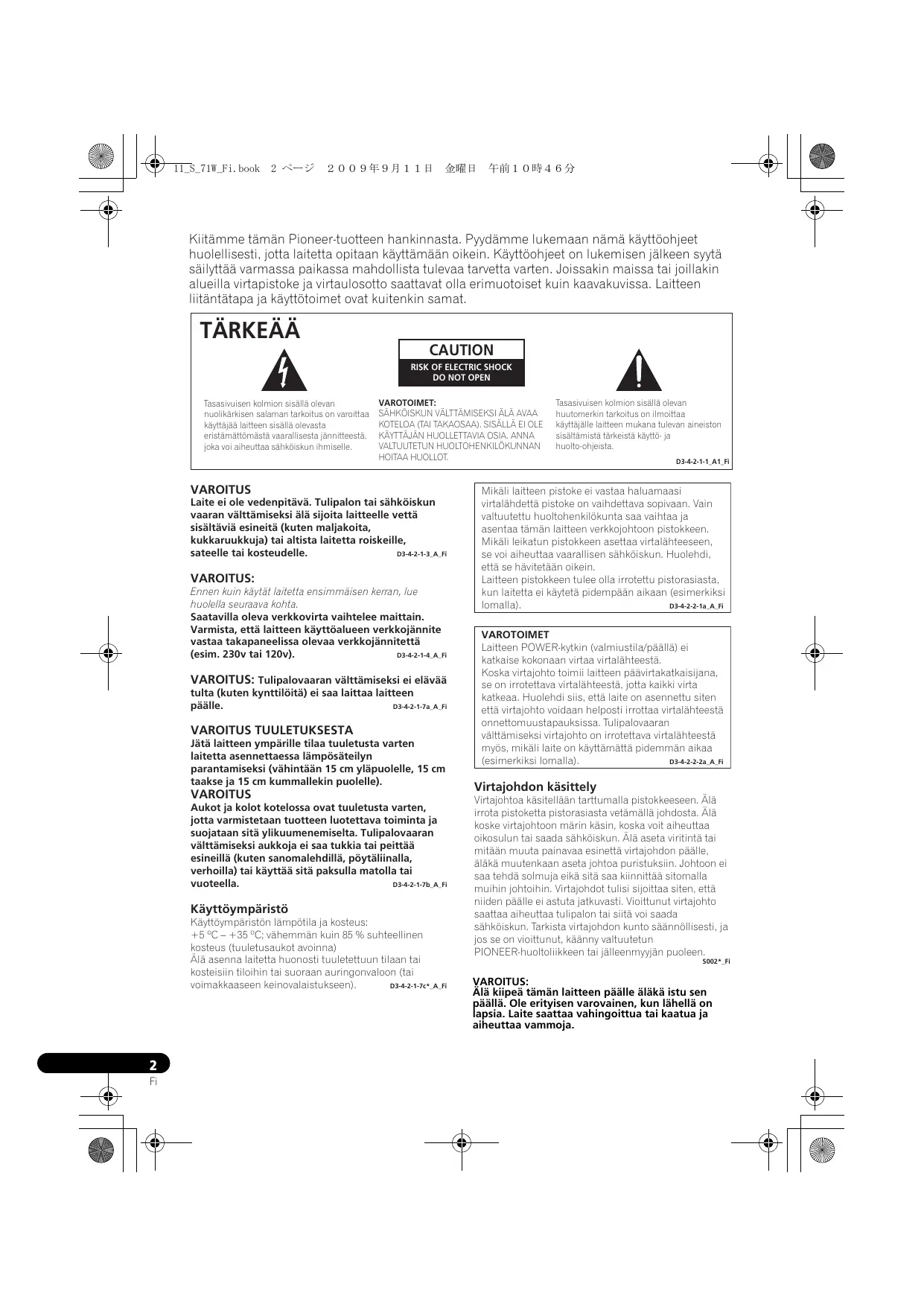

Kiitämme tämän Pioneer-tuotteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta laitetta opitaan käyttämään oikein. Käyttöohjeet on lukemisen jälkeen syytä säilyttää varmassa paikassa mahdollista tulevaa tarvetta varten. Joissakin maissa tai joillakin alueilla virtapistoke ja virtaulosotto saattavat olla erimuotoiset kuin kaavakuvissa. Laitteen liitäntätapa ja käyttötoimet ovat kuitenkin samat.

TÄRKEÄÄ CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Tasasivuisen kolmion sisällä olevan nuolikärkisen salaman tarkoitus on varoittaa käyttäjää laitteen sisällä olevasta eristämättömästä vaarallisesta jännitteestä, joka voi aiheuttaa sähköiskun ihmiselle.

VAROTOIMET: SÄHKÖISKUN VÄLTTÄMISEKSI ÄLÄ AVAA KOTELOA (TAI TAKAOSAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. ANNA VALTUUTETUN HUOLTOHENKILÖKUNNAN HOITAA HUOLLOT.

VAROITUS Laite ei ole vedenpitävä. Tulipalon tai sähköiskun vaaran välttämiseksi älä sijoita laitteelle vettä sisältäviä esineitä (kuten maljakoita, kukkaruukkuja) tai altista laitetta roiskeille, D3-4-2-1-3_A_Fi sateelle tai kosteudelle.

VAROITUS: Ennen kuin käytät laitetta ensimmäisen kerran, lue huolella seuraava kohta. Saatavilla oleva verkkovirta vaihtelee maittain. Varmista, että laitteen käyttöalueen verkkojännite vastaa takapaneelissa olevaa verkkojännitettä (esim. 230v tai 120v). D3-4-2-1-4_A_Fi

VAROITUS: Tulipalovaaran välttämiseksi ei elävää tulta (kuten kynttilöitä) ei saa laittaa laitteen päälle. D3-4-2-1-7a_A_Fi

VAROITUS TUULETUKSESTA Jätä laitteen ympärille tilaa tuuletusta varten laitetta asennettaessa lämpösäteilyn parantamiseksi (vähintään 15 cm yläpuolelle, 15 cm taakse ja 15 cm kummallekin puolelle).

VAROITUS Aukot ja kolot kotelossa ovat tuuletusta varten, jotta varmistetaan tuotteen luotettava toiminta ja suojataan sitä ylikuumenemiselta. Tulipalovaaran välttämiseksi aukkoja ei saa tukkia tai peittää esineillä (kuten sanomalehdillä, pöytäliinalla, verhoilla) tai käyttää sitä paksulla matolla tai vuoteella. D3-4-2-1-7b_A_Fi

Käyttöympäristö Käyttöympäristön lämpötila ja kosteus: +5 ºC – +35 ºC; vähemmän kuin 85 % suhteellinen kosteus (tuuletusaukot avoinna) Älä asenna laitetta huonosti tuuletettuun tilaan tai kosteisiin tiloihin tai suoraan auringonvaloon (tai voimakkaaseen keinovalaistukseen). D3-4-2-1-7c*_A_Fi

Tasasivuisen kolmion sisällä olevan huutomerkin tarkoitus on ilmoittaa käyttäjälle laitteen mukana tulevan aineiston sisältämistä tärkeistä käyttö- ja huolto-ohjeista. D3-4-2-1-1_A1_Fi

Mikäli laitteen pistoke ei vastaa haluamaasi virtalähdettä pistoke on vaihdettava sopivaan. Vain valtuutettu huoltohenkilökunta saa vaihtaa ja asentaa tämän laitteen verkkojohtoon pistokkeen. Mikäli leikatun pistokkeen asettaa virtalähteeseen, se voi aiheuttaa vaarallisen sähköiskun. Huolehdi, että se hävitetään oikein. Laitteen pistokkeen tulee olla irrotettu pistorasiasta, kun laitetta ei käytetä pidempään aikaan (esimerkiksi lomalla). D3-4-2-2-1a_A_Fi VAROTOIMET Laitteen POWER-kytkin (valmiustila/päällä) ei katkaise kokonaan virtaa virtalähteestä. Koska virtajohto toimii laitteen päävirtakatkaisijana, se on irrotettava virtalähteestä, jotta kaikki virta katkeaa. Huolehdi siis, että laite on asennettu siten että virtajohto voidaan helposti irrottaa virtalähteestä onnettomuustapauksissa. Tulipalovaaran välttämiseksi virtajohto on irrotettava virtalähteestä myös, mikäli laite on käyttämättä pidemmän aikaa (esimerkiksi lomalla). D3-4-2-2-2a_A_Fi

Virtajohdon käsittely Virtajohtoa käsitellään tarttumalla pistokkeeseen. Älä irrota pistoketta pistorasiasta vetämällä johdosta. Älä koske virtajohtoon märin käsin, koska voit aiheuttaa oikosulun tai saada sähköiskun. Älä aseta viritintä tai mitään muuta painavaa esinettä virtajohdon päälle, äläkä muutenkaan aseta johtoa puristuksiin. Johtoon ei saa tehdä solmuja eikä sitä saa kiinnittää sitomalla muihin johtoihin. Virtajohdot tulisi sijoittaa siten, että niiden päälle ei astuta jatkuvasti. Vioittunut virtajohto saattaa aiheuttaa tulipalon tai siitä voi saada sähköiskun. Tarkista virtajohdon kunto säännöllisesti, ja jos se on vioittunut, käänny valtuutetun PIONEER-huoltoliikkeen tai jälleenmyyjän puoleen. S002*_Fi

VAROITUS: Älä kiipeä tämän laitteen päälle äläkä istu sen päällä. Ole erityisen varovainen, kun lähellä on lapsia. Laite saattaa vahingoittua tai kaatua ja aiheuttaa vammoja.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Jos haluat hävittää tuotteen, älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle.

SISÄLTÖ VAKIOVARUSTEET 4 OMINAISUUDET 4 KÄYTETTÄESSÄ KAIUTTIMIEN KANSSA 4 ASENNUS4 Kaiuttimien asennus 4 Huomattava asennuksen yhteydessä 5

• Dolby* digitaalitoistossa on suositeltavaa käyttää erikoista kanavaa apubassoa varten; ja LFE-toistossa (matalataajuinen tehoste: äänitehoste kuten esimerkiksi videotehoa korostava rymisevä ääni) S-71W on erityisen tehokas. * Valmistettu Dolby Laboratoriesin lisenssillä. ”Dolby” ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

ASENNUS Kaiuttimien asennus • Apubasson asennuskriteerit

LINJATASON LIITÄNTÄ 7

VAKIOVARUSTEET • • • •

RCA-pistokejohto x 1 Virtajohto x 1 Takuukortti Käyttöohjeet (tämä asiakirja)

OMINAISUUDET • Laajennettu matalataajuinen vaste • Korkealineaarinen magneettinen piiri • Vaihesäätöteknologia

KÄYTETTÄESSÄ KAIUTTIMIEN KANSSA Mallin S-71W taajuusominaisuudet käytettäessä sitä pienikokoisten kaiuttimen kanssa on näytetty alla. Kuten näkyy, matalataajuinen ala paranee. • Nämä erikoistehosteet saadaan kaiuttomassa kammiossa. Lisämallin S-71W teho tavallisessa kuunteluhuoneessa on parempi kuin mitä taulukko osoittaa, kun laite on asennettu oikein.

4 1 Vasen kaiutin 2 Oikea kaiutin 3 Apubasson suositettu asennusala 4 Kuuntelupaikka Apubasso toistaa basson monofonisena käyttäen hyväksi ihmiskorvan heikkoutta erottaa matalien äänten suuntaa. Tästä syystä apubasso voidaan asentaa melkein minne vain. Kuitenkin jos se asennetaan liian kauas, muiden kaiuttimien ääni saattaa kuulostaa epäluonnolliselta.

HUOMAUTUS: Kun keskikaiutin sijoitetaan TVvastaanottimen päälle, kiinnitä se teipillä tai muulla sopivalla tavalla. Muuten kaiutin saattaa pudota TVvastaanottimen päältä ulkoisista seikoista kuten maanjäristyksistä johtuen, jolloin lähellä olevat saattavat loukkaantua ja kaiutin vahingoittua.

HUOMAA: • Sijoita vasemman ja oikean kanavan kaiuttimet samalle etäisyydelle TVvastaanottimesta ja noin 1,8 metrin päähän toisistaan. • Sijoita keskikaiutin TV-vastaanottimen alatai yläpuolelle, jotta keskikanavan ääni paikallistuu TV-ruutuun. • Takakaiuttimet (ympäristötila) ovat tehokkaimmat, kun ne sijoitetaan samalla tavalla kuuntelijan sivuille tai hieman taakse noin 1 metrin tasolle kuuntelijan korvatason yläpuolelle.

• Älä kiinnitä apubassoa seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja. • Sijoita laite paikkaan, jossa on hyvä ilmanvaihto ja jossa se ei joudu alttiiksi korkeille lämpötiloille ja suurelle kosteudelle. • Älä sijoita laitetta lämmityslaitteiden lähelle tai suoraan auringonpaisteeseen, sillä kuumuus vahingoittaa pintaa ja sisällä olevia osia. Älä myöskään sijoita laitetta hyvin pölyiseen tai kosteaan paikkaan, sillä pöly ja kosteus saattavat aiheuttaa virhetoimintoja ja epäkuntoon joutumisen. (Vältä helloja ja muita paikkoja, joissa laite joutuu alttiiksi kuumuudelle, höyrylle tai kärylle.) • Älä pane painavia tai suuria esineitä kaiuttimen päälle. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja. Jos kaiuttimet putoavat asennuspaikaltaan, pintaan saattaa syntyä kolhuja, joita ei voi korjata. • Pidä laite poissa laitteista kuten esimerkiksi kasettidekeistä, jotka ovat herkkiä magneettikentille.

Huomattava asennuksen yhteydessä

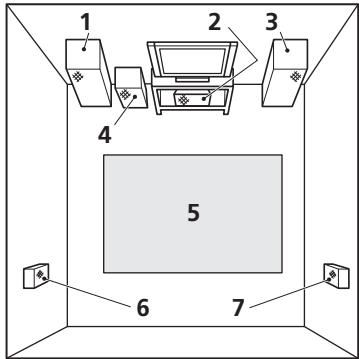

• Esimerkki kaiuttimien sijoittamisesta

Apubassokaiutinta ei ole eristetty magneettisesti, joten sitä ei saa asettaa lähelle kuvaputkitelevisiota tai värillistä näyttöpäätettä. Magneettisia tallennusvälineitä (kuten levykkeitä, kasettinauhoja ja videokasetteja) ei myöskään saa säilyttää apubasson lähellä. • Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa pudota ja aiheuttaa vaurioita ja vahinkoja. • Älä aseta nestettä sisältäviä kuppeja, laseja tai muita astioita laitteiden päälle, sillä laitteet vahingoittuvat, jos nestettä kaatuu. • Valitussa asennuspaikassa on oltava luja lattiapinta. On vältettävä kaiuttimen sijoittamista pitkäkarvaiselle matolle, sillä matto saattaa koskettaa ohjaimen kalvoa ja säröyttää äänen.

• Sijoita tämä laite kauas virittimen antennijohdosta, sillä antennijohto saattaa aiheuttaa kohinaa. Käytä tällöin laitetta kauempana antennista ja antennijohdosta tai jos lisäbassotoistoa ei tarvita, katkaise tästä laitteesta virta. ULKOPINTOJEN HOITO: • Puhdista pinnat pyyhkimällä ne pehmeällä, kuivalla kankaalla. • Jos pinnoissa on pinttynyttä likaa, pyyhi pinnat viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineseokseen kastetulla liinalla, joka on väännetty hyvin, ja pyyhi lopuksi kuivalla liinalla. Älä käytä huonekaluvahoja tai puhdistimia. • Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja tämän laitteen läheisyydessä, sillä ne syövyttävät pintaa.

1 Virran merkkivalo (STANDBY/ON) Palaa sinisenä, kun virta on kytketty asentoon ON. Palaa punaisena, kun laite on valmiustilassa. HUOMAA: • Virta on yhä kytketty myös silloin kun virran merkkivalo on sammunut. Virtapistoke (keskeytin) on irrotettava virtalähteestä, jotta laite kytkeytyy kokonaan irti virrasta. Kun tätä laitetta ei aiota käyttää pitkään aikaan kuten esimerkiksi matkan aikana, irrota virtajohto (keskeytin) virtalähteestä turvallisuuden vuoksi. Jos näin ei tehdä, seurauksena saattaa olla tulipalo. 2 Virtakytkin (POWER) Kytkee apubassokaiuttimen päälle (ON) ja katkaisee sen pois päältä (OFF).

LIITÄNNÄT Ennen liitäntöjen tekemistä tai muuttamista katkaise virta ja kytke sekä tämä laite että vahvistin/vastaanotin irti verkkopistorasiasta.

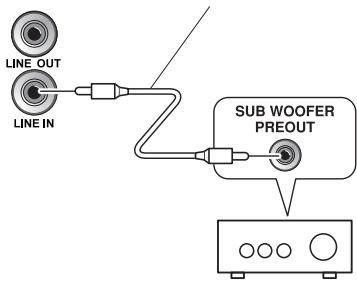

LINJATASON LIITÄNTÄ Takapaneeli

Varusteisiin kuuluva RCA-johto

HUOMAA: • Joskus liitetyistä laitteista kuuluva kohina tai muu signaali saattaa aiheuttaa järjestelmän virran kytkeytymisen automaattiselta valmiustilatoiminnolta. Jos näin käy, katkaise automaattinen valmiustilatoiminto pois toiminnasta ja kytke/katkaise järjestelmän virta manuaalisesti. 5 Vaihekytkin (PHASE) Kun säädetään asento180°, lähtövaihe on käänteinen verrattuna tulosignaaliin ja kun säädetään asento 0°, vaihe on sama kuin tulosignaalilla. • Kytkin pidetään tavallisesti asennossa 0°. Kun apubasson ja oikean ja vasemman kaiuttimen välinen ääniliitäntä kuulostaa epätavalliselta, yritä kytkeä asentoon 180° ja aseta kytkin sitten asentoon, jossa ääni kuulostaa luonnolliselta. 6 Linjatason lähtöliitin (LINE OUT) Käytetään liittämään muita laitteita vahvistimen kautta. Laitteen eri säätimien asetukset eivät vaikuta tämän liittimen signaalilähtöön.

HUOMAA: • Automaattisen valmiustilakytkimen oletusasento on kytketty asento (ON). Automaattinen valmiustilatoiminto Virta kytkeytyy automaattisesti valmiustilaan (off), jos tulosignaalia ei ole noin 12 minuuttiin (virran merkkivalo muuttuu punaiseksi). Virta kytkeytyy automaattisesti, kun signaali tulee. Automaattinen valmiustilatoiminto lakkaa toimimasta automaattisesti, kun automaattinen valmiustilakytkin asetetaan katkaistuun asentoon OFF.

7 Linjatason tuloliitin (LINE IN) Liitä vahvistimen tai vastaanottimen SUBWOOFER PREOUT-liittimeen varusteisiin kuuluvalla erityisellä RCApistokejohdolla. 8 AC IN (vaihtovirtatulo) • Liitä virtajohto tehollisen apubassolaitteen AC IN-liittimeen. • Liitä virtajohto verkkopistorasiaan.

3 Äänenvoimakkuusnuppi (VOLUME) Säätää apubassokaiuttimen äänenvoimakkuuden. • Käännä nuppia hitaasti MIN-asennosta. • Tällä laitteella bassotaso voidaan säätää erikseen, joten älä suurenna bassoa AVvahvistimella. 4 Automaattinen valmiustilan kytkin (AUTO STANDBY) Automaattisen valmiustilatoiminnon kytkeminen päälle tai pois päältä.

Liitä laitteen LINE IN-liitin vahvistimen tai vastaanottimen SUBWOOFER PREOUTliittimeen varusteisiin kuuluvalla RCApistokejohdolla. HUOMAA: • Kun liitetään vahvistimen tai vastaanottimen ympäristötilan keskikanavan PREOUT-liittimeen, basso kuuluu vain keskikanavasta, joten se ei ole riittävä.

VIRTAJOHDON LIITTÄMINEN Virtajohto

Liitä tämän laitteen virtajohto laitteen virtaliittimeen (AC IN) ja toinen pää verkkopistorasiaan. Kun kytketään virta, kytke ensin vahvistimen virta ja sitten tämän laitteen virta.

KÄYTTÖ Katso tarkemmat tiedot käyttöosien toiminnoista luvusta PANEELIN KÄYTTÖPAINIKKEET sivulta 6. 1. Aseta virtakytkin (POWER) (2) kytkettyyn asentoon ON. • Jos laitteen virtajohto on liitetty vahvistimen tai vastaanottimen kytkimeen liitettyyn verkkoulosottoon ja kytkin jätetään kytkettyyn asentoon, laitteen virta voidaan kytkeä/katkaista vahvistimella tai vastaanottimella. • Jos laitetta ei voi liittää vahvistimeen tai vastaanottimeen, kytke vahvistimen tai vastaanottimen virta ennen kuin kytket laitteen virran. Kun virta katkaistaan, katkaise ensin laitteen virta ja sitten vahvistimen tai vastaanottimen virta. 2. Käytä vahvistinta tai vastaanotinta ja säädä muiden kaiuttimien äänenvoimakkuus. 3. Säädä basson äänenvoimakkuus VOLUME-nupilla (3). • Kun tarpeen, käytä PHASE-kytkintä (5) ja säädä sitten VOLUME-nupilla (3). 4. Aseta virtakytkin (POWER) (2) katkaistuun asentoon OFF. • Virran merkkivalo katoaa. HUOMAUTUS: • Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.

TEKNISET TIEDOT Kotelo Bassorefleksi, lattialla seisova tyyppi Kaiutin25 cm kartiomainen Tehovahvistimen jatkuva teholähtö (RMS) 160 W/6 Ω (100 Hz) Tulo (herkkyys 100 Hz) LINJATASO (RCA-liitin) 190 mV Ulkomitat 372 mm (L) x 394 mm (K) x 412 mm (S) Paino (ilman pakkausta)19,3 kg Virtavaatimukset 220 V - 240 V~, 50 Hz/60 Hz Virrankulutus 130 W Virrankulutus valmiustilassa 0,45 W alle

Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. Julkaisija: Pioneer Corporation Copyright-oikeudet © 2009 : Pioneer Corporation. Kaikki oikeudet pidätetään.

AIHEUTTAJA KORJAUSTAPA

• Pane pistoke hyvin paikalleen.

2 Ei ääntä (Merkkivalo palaa sinisenä.)

• Varusteisiin kuuluvan RCA-pistokejohdon liitäntä on virheellinen tai löysä. • VOLUME-nuppi on asetettu asentoon MIN.

• Tarkasta vielä kerran ja liitä kunnolla.

3 Äänessä on säröjä.

• Taso on liian korkea.

• Käännä VOLUME-nuppia vastapäivään tason pienentämiseksi. • Käännä vahvistimen lähtötaso (äänenvoimakkuus, bassosäädin, basson korostus) vastapäivään tason pienentämiseksi.

• Virta ei kytkeydy vahvistimeen. • Apubasson taso on säädetty liian korkeaksi.

• Käännä hitaasti myötäpäivään.

• Tulotaso on liian korkea.

• Virtapistoketta ei ole liitetty kunnolla.

(Merkkivalo ei syty, kun virtakytkin kytketään.)

Virheellisistä käyttötoimista aiheutuneita ongelmia erehdytään usein pitämään vakavina vikoina. Jos luulet, että tässä laitteessa on jotakin vikaa, tarkasta alla mainitut seikat. Joskus vika voi olla myös muussa laitteessa. Tarkasta myös muut käytössä olevat komponentit ja sähkölaitteet. Jos vikaa ei saada korjattua alla luetellut seikat tarkastamalla, ota yhteys lähimpään valtuutettuun PIONEER-huoltokeskukseen tai jälleenmyyjään.

• Liitä vahvistin ja kytke virta. • Sijoita apubasso riittävälle etäisyydelle kaiuttimista. Käännä VOLUME-nuppia vastapäivään äänenvoimakkuuden pienentämiseksi.

5 Huomattava kohina • AM-kehäantenni tai FMsisäantenni on lähellä tätä kuunneltaessa AM- tai FMlaitetta. lähetyksiä.

• Vie AM- tai FM-antenni (sisäkäyttöä varten) kauemmas tästä laitteesta.

6 Ääni on katkonainen.

• Automaattinen valmiustilatoiminto on kytketty päälle.

• Katkaise automaattinen valmiustilatoiminto pois päältä.

7 Ei ääntä (Merkkivalo palaa punaisena.)

• Katkaise automaattinen valmiustilatoiminto pois päältä.
