S71W - Subwoofer PIONEER - Kostenlose Bedienungsanleitung

Marke	PIONEER
Modell	S-71W
Produkttyp	Aktiver Subwoofer, Bassreflex
Lautsprecher	25 cm Konustyp
Dauerausgangsleistung (RMS)	160 W an 6 Ω (bei 100 Hz)
Line-Eingang (Empfindlichkeit bei 100 Hz)	190 mV (Cinch-Anschluss)
Frequenzgang	Bassverbesserung bis 20 Hz (laut Diagramm)
Abmessungen (B × H × T)	372 mm × 394 mm × 412 mm
Gewicht (ohne Verpackung)	19,3 kg
Stromversorgung	220–240 V~, 50/60 Hz
Leistungsaufnahme	130 W (Standby ≤ 0,45 W)
Bedienelemente und Einstellungen	Lautstärke, Phase (0°/180°), Auto Standby, Netzschalter
Besondere Funktionen	Phase Control Technologie, hochlineare Magnetschaltung, Auto Standby
Anschlüsse	1 Cinch-Line-Eingang (LINE IN), 1 Cinch-Line-Ausgang (LINE OUT), Netzkabelanschluss AC IN
Mitgeliefertes Zubehör	Cinch-Kabel, Netzkabel, Garantiekarte, Bedienungsanleitung
Pflege und Reinigung	Weiches, trockenes Tuch; bei starker Verschmutzung verdünntes Neutralwaschmittel; niemals Lösungsmittel
Sicherheit	Nicht öffnen, keine vom Benutzer reparierbaren Teile; Lüftung: 15 cm Abstand; nicht Wasser oder offenen Flammen aussetzen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an ein autorisiertes PIONEER Servicecenter oder Ihren Händler
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Produktregistrierung auf pioneer.fr

Häufig gestellte Fragen - S71W PIONEER

Wie schließe ich den Subwoofer S-71W an meinen Verstärker an?

Verwenden Sie das mitgelieferte Cinch-Kabel, um den LINE IN-Anschluss des Subwoofers mit dem SUBWOOFER PREOUT-Ausgang Ihres Verstärkers oder Receivers zu verbinden. Stellen Sie sicher, dass das Gerät vor dem Anschließen ausgeschaltet ist.

Was tun, wenn die Betriebsanzeige rot bleibt und kein Ton kommt?

Dies bedeutet, dass die Funktion Auto Standby aktiviert ist und kein Eingangssignal erkannt wird. Überprüfen Sie, ob Ihr Verstärker ein Signal sendet, oder deaktivieren Sie den Auto Standby, indem Sie den Schalter AUTO STANDBY auf OFF stellen.

Kann ich den Subwoofer überall im Raum platzieren?

Ja, da tiefe Töne schwer ortbar sind. Vermeiden Sie jedoch, ihn zu weit von den anderen Lautsprechern zu platzieren, um die Natürlichkeit des Klangs zu bewahren. Stellen Sie ihn auf einen festen Boden, mindestens 15 cm von Wänden entfernt für die Belüftung.

Wie stelle ich die Phase am Subwoofer S-71W ein?

Stellen Sie normalerweise den Regler PHASE auf 0°. Wenn der Klang unnatürlich erscheint, probieren Sie die Position 180° (umgekehrte Phase) und wählen Sie diejenige, die das beste Klangergebnis liefert.

Wie hoch ist die Leistung des Subwoofers S-71W?

Die Dauerausgangsleistung (RMS) beträgt 160 W an 6 Ω bei 100 Hz. Die Leistungsaufnahme beträgt 130 W und im Standby 0,45 W oder weniger.

Wie reinige ich die Oberflächen des Subwoofers?

Verwenden Sie ein weiches, trockenes Tuch. Bei starker Verschmutzung befeuchten Sie ein Tuch mit einem in 5 bis 6 Teilen Wasser verdünnten Neutralwaschmittel, wringen Sie es gut aus und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Verdünner, Benzin oder Möbelpolitur.

Kann der Subwoofer S-71W Störungen beim AM/FM-Radio verursachen?

Ja, wenn er zu nah an der AM-Rahmenantenne oder der FM-Innenantenne platziert wird, können Störungen auftreten. Halten Sie den Subwoofer von diesen Antennen fern oder schalten Sie ihn bei Bedarf aus.

Was tun bei verzerrtem Klang?

Reduzieren Sie die Lautstärke mit dem VOLUME-Regler des Subwoofers oder senken Sie den Ausgangspegel des Verstärkers (Lautstärke, Bass-Einstellung, Bass-Boost). Ein zu hoher Pegel verursacht Verzerrungen.

Wie kann ich mit diesem Subwoofer Energie sparen?

Nutzen Sie die Funktion Auto Standby (standardmäßig aktiviert). Bei fehlendem Signal für etwa 12 Minuten schaltet das Gerät in den Standby (Leistungsaufnahme ≤ 0,45 W). Bei längerer Abwesenheit ziehen Sie den Netzstecker.

Wo finde ich Ersatzteile für den S-71W?

Wenden Sie sich an das nächstgelegene autorisierte PIONEER Servicecenter oder Ihren Händler. Im Inneren befinden sich keine vom Benutzer reparierbaren Teile.

BEDIENUNGSANLEITUNG S71W PIONEER

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu)

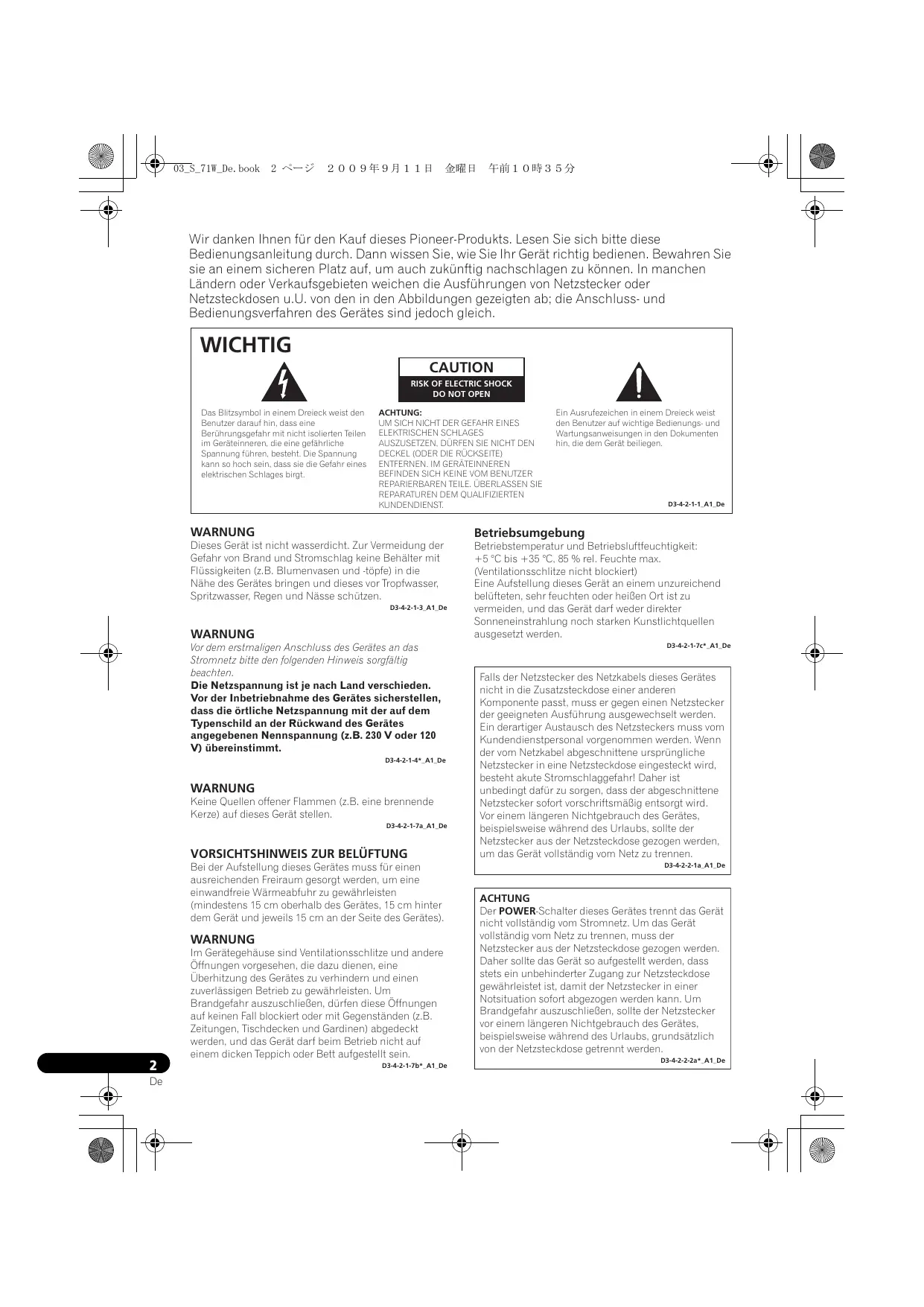

Wir danken Ihnen für den Kauf dieses Pioneer-Produkts. Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können. In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdosen u.U. von den in den Abbildungen gezeigten ab; die Anschluss- und Bedienungsverfahren des Gerätes sind jedoch gleich.

WICHTIG

Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

D3-4-2-1-1_A1_De

WARNUNG

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

D3-4-2-1-3_A1_De

WARNUNG

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetz bitte den folgenden Hinweis sorgfältig beachten.

Die Netzspannung ist je nach Land verschieden. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt.

D3-4-2-1-4*_A1_De

WARNUNG

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

D3-4-2-1-7a_A1_De

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 15 cm oberhalb des Gerätes, 15 cm hinter dem Gerät und jeweils 15 cm an der Seite des Gerätes).

WARNUNG

Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

D3-4-2-1-7b*_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit: +5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden.

D3-4-2-1-7c*_A1_De

Falls der Netzstecker des Netzkabels dieses Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passt, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschnittene ursprüngliche Netzstecker in eine Netzsteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt dafür zu sorgen, dass der abgeschnittene Netzstecker sofort vorschriftsmäßig entsorgt wird. Vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen.

D3-4-2-2-1a_A1_De

ACHTUNG

Der POWER-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a*_A1_De

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste autorisierte PIONEER-Kundendienststelle oder Ihren Händler, um es zu ersetzen.

WARNUNG: Bitte klettern Sie nicht auf dieses Gerät, und setzen Sie sich nicht darauf. Gehen Sie besonders sorgsam vor, wenn sich Kinder in der Nähe aufhalten. Das Gerät könnte beschädigt werden oder umfallen, so dass Verletzungsgefahr besteht.

S002*_A1_De

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

INHALTSVERZEICHNIS

MITGELIEFERTES ZUBEHÖR......4

MERKMALE 4

IN KOMBINATION MIT

LAUTSPRECHERN ....4

AUFSTELLUNG......4

Aufstellen der Lautsprecher...... 4

Vorsichtshinweise zur Aufstellung 5

BEDIENELEMENTE, ANZEIGEN UND

ANSCHLÜSSE......6

FRONTPLATTE 6

RÜCKWAND......6

ANSCHLÜSSE......7

LINE-PEGEL-ANSCHLUSS....7

ANSCHLIESSEN DES NETZKABELS......8

BEDIENUNG......8

TECHNISCHE DATEN 8

STÖRUNGSBESEITIGUNG......9

MITGELIEFERTES ZUBEHÖR

• Cinchsteckerkabel x 1
• Netzkabel x 1
• Garantiekarte
• Bedienungsanleitung (vorliegendes Handbuch)

MERKMALE

• Erweiterter Frequenzgang im tiefen Bereich
  • Magnetkreis mit hoher Linearität
  • Phase Control-Technologie

IN KOMBINATION MIT LAUTSPRECHERN

Nachstehend werden die

Frequenzeigenschaften des S-71W in Kombination mit kleinen Lautsprechern dargestellt. Wie aus der Abbildung hervorgeht, wird der tiefe Frequenzbereich verbessert.

- Diese Eigenschaften wurden in einem echofreien Raum erhalten. Die Wirkung eines zusätzlichen S-71W in einem normalen Hörraum ist bei richtiger Anordnung größer als in der Darstellung.

- Für die Wiedergabe von Dolby* Digital-Material wird empfohlen, einen besonderen Kanal für den Subwoofer vorzusehen; der S-71W ist besonders effektiv für die Wiedergabe von LFE (Low Frequency Effect: Klangeffekte wie ein Rumpeln der Erde, die den Bildeindruck verstärken sollen).

* Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

AUFSTELLUNG

Aufstellen der Lautsprecher

- Kriterien für die Anordnung des Subwoofers

1 2 3 4

1 linker Lautsprecher
2 rechter Lautsprecher
3 empfohlener Aufstellungsbereich für den Subwoofer
4 Hörposition

Da das menschliche Gehör die Richtung, aus der tiefe Töne das Ohr erreichen, nicht genau wahrnehmen kann, werden die Bässe monaural über den Subwoofer wiedergegeben. Dies ermöglicht eine praktisch beliebige Platzierung des Subwoofers. Wird er jedoch in einem zu großen Abstand von der Hörposition aufgestellt, kann dies dazu führen, dass der von den übrigen Lautsprechern abgegebene Klang unnatürlich wirkt.

- Beispiel der Lautsprecheranordnung

1 2 3 4 5 6 7

1 vorderer linker Lautsprecher
2 Mittellautsprecher
3 vorderer rechter Lautsprecher
4 Subwoofer
5 Hörbereich
6 hinterer linker Lautsprecher
7 hinterer rechter Lautsprecher

HINWEISE:

• Die Lautsprecher für den linken und rechten Kanal sollten in gleichen Abständen vom Fernsehgerät und in einem Abstand von etwa 1,8 m voneinander aufgestellt werden.
• Stellen Sie den Mittellautsprecher auf oder unter dem Fernseher auf, damit der Ton des Mittenkanals mit dem Fernsehschirm übereinstimmt.
• Die hinteren Lautsprecher (Surroundlautsprecher) wirken am besten, wenn sie direkt an den Seiten des Hörers oder geringfügig nach hinten versetzt angeordnet werden; dabei sollten sie sich um etwa 1 m über dem Ohrenniveau des Hörers befinden.

ACHTUNG:

Achten Sie darauf, den Mittellautsprecher beim Aufstellen auf dem Fernseher mit einem Klebeband oder auf eine andere geeignete Art und Weise zu sichern.

Anderenfalls kann der Lautsprecher infolge von äußeren Erschütterungen, wie z.B. einem Erdbeben, vom Fernsehgerät herunterfallen, wodurch in der Nähe befindliche Personen verletzt werden könnten oder der Lautsprecher beschädigt werden könnte.

Vorsichtshinweise zur Aufstellung

• Befestigen Sie den Subwoofer nicht an einer Wand oder an der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.
• Der Subwoofer muss an einem gut belüfteten Platz aufgestellt werden, wo er keinen hohen Temperaturen oder hoher Luftfeuchtigkeit ausgesetzt ist.
• Der Subwoofer darf nicht in der Nähe einer Heizung oder einer sonstigen Wärmequelle aufgestellt werden, und er muss vor direkter Sonneneinstrahlung geschützt werden, weil sonst das Gehäuse und die internen Bauteile beeinträchtigt werden können. Der Subwoofer darf weiterhin nicht an Orten mit hoher Staubkonzentration oder hoher Luftfeuchtigkeit aufgestellt werden, weil sonst Fehlfunktionen oder Defekte auftreten können. (Küchen und andere Plätze, wo das Gerät Wärme, Wasserdampf oder rußigem Rauch ausgesetzt wäre, müssen vermieden werden.)
• Schwere oder große Gegenstände dürfen nicht auf den Subwoofer gestellt werden. Anderenfalls besteht die Gefahr, dass der Subwoofer umkippt, wodurch Verletzungen und Sachschäden verursacht werden können. Wenn ein Lautsprecher umkippt oder von seinem Aufstellungsort herunterfällt, kann dies nicht behebbare Sprünge in seinem Gehäuse oder Risse in seinem Finish verursachen.
• Der Subwoofer muss von Geräten wie Cassettendecks, die empfindlich gegenüber magnetischen Feldern sind, ferngehalten werden.

Da der Subwoofer nicht magnetisch abgeschirmt ist, sollte er nicht in der Nähe eines Fernsehgerätes oder Farbmonitors mit Kathodenstrahlröhre aufgestellt werden. Magnetische Speichermedien (z. B. Disketten, Tonbänder und Videocassetten) sollten nicht in der Nähe des Subwoofers aufbewahrt werden.

• Stellen Sie den Subwoofer nicht auf einer unstabilen Unterlage auf; anderenfalls besteht die Gefahr, dass der Subwoofer umkippt, wodurch Verletzungen und Sachschäden verursacht werden können.

• Stellen Sie keine Tassen, Gläser oder andere mit Flüssigkeiten gefüllten Behälter auf dem Subwoofer ab, da er durch auslaufende Flüssigkeit beschädigt werden kann.

• Der Fußboden am Aufstellungsort sollte eben und stabil sein. Stellen Sie den Subwoofer möglichst nicht auf einem langfaserigen Teppich auf, da die Fasern die Treibermembran berühren könnten, was zu Klangverzerrungen führen kann.

• Bitte stellen Sie dieses Gerät in ausreichendem Abstand vom Antennenkabel und Tuner auf, da es sonst zu akustischen Störungen kommen kann. Im Fall von Störungen muss das Gerät so weit von der Antenne oder dem Antennenkabel aufgestellt werden, bis keine Interferenzen mehr auftreten. Wenn eine Wiedergabe des Extrabasses nicht erforderlich ist, ist dieses Gerät auszuschalten.

REINIGUNG DER AUSSENFLÄCHEN:

• Reinigen Sie die Außenflächen mit einem weichen, trockenen Tuch.
• Bei hartnäckiger Verschmutzung tauchen Sie ein weiches Tuch in eine Lösung aus einem Teil eines neutralen Reinigungsmittels und fünf bis sechs Teilen Wasser und wringen Sie das Tuch gut aus. Wischen Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie keinerlei Möbelwachs oder Möbelpolitur.
• Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektensprays oder andere Chemikalien auf oder in der Nähe des Subwoofers, weil dadurch das Finish beeinträchtigt werden kann.

BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE FRONTPLATTE

1 + Pioneer Systeem

RÜCKWAND

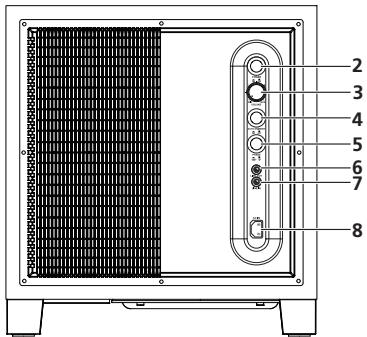

2 3 4 5 6 7 8

1 Netzanzeige (STANDBY/ON)

Bei eingeschalteter Stromzufuhr leuchtet diese Anzeige blau. Im Bereitschaftszustand des Gerätes leuchtet diese Anzeige rot.

HINWEIS:

- Auch wenn diese Anzeige nicht leuchtet, wird das Gerät weiterhin mit Strom versorgt. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker (Unterbrecher) von der Netzsteckdose abgezogen werden. Wenn dieses Gerät längere Zeit nicht verwendet werden soll, z. B. wenn Sie in den Urlaub fahren, trennen Sie den Netzstecker (Unterbrecher) von der Netzsteckdose zur Sicherheit. Bei Missachtung dieser Maßregel besteht die Gefahr eines Brandausbruchs.

2 Netzschalter (POWER)

Mit diesem Schalter wird der Subwoofer ein- und ausgeschaltet.

3 Lautstärkeregler (VOLUME)

Dient zur Einstellung der Lautstärke des Subwoofers.

• Drehen Sie den Regler langsam aus der Position MIN.
• Da der Pegel der Bässe bei diesem Gerät unabhängig geregelt werden kann, müssen Sie darauf achten, die Lautstärke der Bässe am AV-Verstärker nicht auf einen zu hohen Pegel einzustellen.

4 Bereitschaftsautomatik-Schalter (AUTO STANDBY)

Mit diesem Schalter wird die Bereitschaftsautomatik-Funktion ein- und ausgeschaltet.

HINWEIS:

• Die Standardeinstellung des Bereitschaftsautomatik-Schalters ist ON (Ein).

Bereitschaftsautomatik-Funktion

Wenn dem Gerät ca. 12 Minuten lang kein Signal zugeleitet wird, schaltet es automatisch in den Bereitschaftsmodus (Aus-Zustand) um (die Farbe der Netzanzeige wechselt auf Rot). Bei erneuter Zuleitung eines Signals schaltet sich das Gerät automatisch wieder ein. Bei Einstellung des Bereitschaftsautomatik-Schalters auf OFF ist die Bereitschaftsautomatik-Funktion deaktiviert.

HINWEIS:

- In bestimmten Fällen kann es vorkommen, dass sich der Subwoofer aus dem Bereitschaftsmodus automatisch einschaltet, wenn ein an den Verstärker angeschlossenes Gerät Rauschen oder ein anderes Nicht-Tonsignal ausgibt. In einem solchen Fall deaktivieren Sie die Bereitschaftsautomatik-Funktion, und schalten Sie den Subwoofer manuell ein und aus.

5 Phasenschalter (PHASE)

Bei Einstellung auf 180° wird die Ausgangsphase der Eingangssignalphase gegenüber umgekehrt, bei Einstellung auf 0° ist sie mit dem Eingangssignal phasengleich.

- Dieser Schalter sollte normalerweise auf 0° eingestellt sein. Wenn die klangliche Zugehörigkeit zwischen dem Subwoofer und dem linken und rechten Lautsprecher unnatürlich ist, sollte die Position 180° ausprobiert werden. Wählen Sie dann die Schalterstellung, in der der Klang natürlich klingt.

6 Line-Pegel-Ausgangsbuchse (LINE OUT)

Diese Buchse kann zum Anschließen eines weiteren Gerätes über den Verstärker verwendet werden. Das von dieser Buchse ausgegebene Signal wird durch die Einstellung der verschiedenen Bedienelemente des Gerätes nicht beeinflusst.

7 Line-Pegel-Eingangsbuchse (LINE IN)

Verbinden Sie diese Buchse über das mitgelieferte Spezial-Cinchsteckerkabel mit der SUBWOOFER PREOUT-Buchse des Verstärkers oder Receivers.

8 Netzeingang (AC IN)

• Schließen Sie den Steckverbinder an einem Ende des Netzkabels an die AC IN-Buchse an der Rückseite des Subwoofers an.
• Schließen Sie den Netzstecker am anderen Ende des Netzkabels an eine Netzsteckdose an.

ANSCHLÜSSE

Achten Sie unbedingt darauf, die Stromzufuhr auszuschalten und die Netzstecker dieses Gerätes und des Verstärkers/Receivers von der Netzsteckdose zu trennen, bevor irgendwelche Anschlüsse hergestellt oder verändert werden.

LINE-PEGEL-ANSCHLUSS

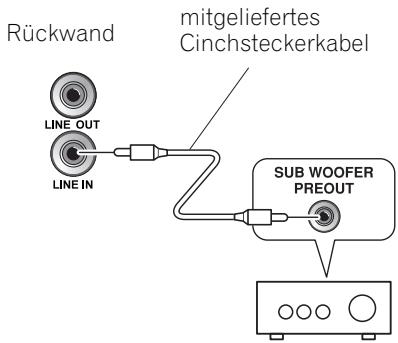

Rückwand LINE OUT LINE IN mitgeliefertes Cinchsteckerkabel SUB WOOFER PREOUT

Verbinden Sie die LINE IN-Buchse des Subwoofers über das mitgelieferte Cinchsteckerkabel mit der SUBWOOFER PREOUT-Buchse des Verstärkers oder Receivers.

HINWEIS:

- Bei Anschluss an die PREOUT-Buchse für den Surround-Mittenkanal des Verstärkers oder Receivers werden die Bässe lediglich über den Mittenkanal wiedergegeben, so dass sie zu schwach sind.

ANSCHLIESSEN DES NETZKABELS

Netzkabel

Schließen Sie den Steckverbinder an einem Ende des für dieses Gerät vorgesehenen Netzkabels an den Netzeingang (AC IN) an der Rückseite dieses Gerätes, den Netzstecker am anderen Ende des Netzkabels an eine Netzsteckdose an. Beim Einschalten der Stromzufuhr schalten Sie zunächst den Verstärker, dann dieses Gerät ein.

BEDIENUNG

Einzelheiten zu den Funktionen der Bedienelemente finden Sie im Abschnitt BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE auf Seite 6.

1. Schalten Sie den POWER-Schalter (2) ein.

• Wenn das Netzkabel des Gerätes an eine Warmgerätesteckdose (SWITCHED) am Verstärker oder Receiver angeschlossen ist und der POWER-Schalter eingeschaltet bleibt, kann der Subwoofer gemeinsam mit dem Verstärker bzw. Receiver ein- und ausgeschaltet werden.
• Wenn das Netzkabel des Subwoofers nicht an den Verstärker oder Receiver angeschlossen werden kann, achten Sie stets darauf, den Verstärker bzw. Receiver vor dem Subwoofer einzuschalten. Schalten Sie den Subwoofer stets aus, bevor Sie den Verstärker oder Receiver ausschalten.

2. Bedienen Sie den Verstärker oder Receiver, und stellen Sie die Lautstärke für die übrigen Lautsprecher wunschgemäß ein.

3. Stellen Sie den Pegel der Bässe mit dem VOLUME-Regler (3) ein.

- Betätigen Sie erforderlichenfalls den PHASE-Schalter (5), und nehmen Sie dann die Einstellung mit dem VOLUME-Regler (3) vor.

4. Schalten Sie den POWER-Schalter (2) aus.

• Die Netzanzeige erlischt.

ACHTUNG:

- Verwenden Sie den Lautsprecher auf keinen Fall zur Ausgabe von verzerrtem Klang über einen längeren Zeitraum hinweg. Anderenfalls kann eine Beschädigung des Lautsprechers verursacht werden, und es besteht die Gefahr eines Brandausbruchs.

TECHNISCHE DATEN

Gehäuse

.....Bassreflex-Ausführung für Bodenaufstellung Lautsprecher..... 25-cm-Konusausführung Leistungsverstärker Dauerausgangsleistung (eff.) ..... 160 W/6 Ω (100 Hz)

Eingang (Empfindlichkeit bei 100 Hz)

LINE LEVEL (Cinchbuchse).... 190 mV

Außenabmessungen

...... 372 mm (B) × 394 mm (H) × 412 mm (T)

Masse (ohne Verpackung) 19,3 kg

Spannungsversorgung

......220 V bis 240 V\~ Wechselspannung, 50 Hz/60 Hz

Leistungsaufnahme 130 W

Leistungsaufnahme im Bereitschaftszustand 0,45 W max.

Änderungen der technischen Daten und äußeren Aufmachung im Sinne der ständigen Produktverbesserung bleiben jederzeit vorbehalten.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.

STÖRUNGSBESEITIGUNG

Bedienungsfehler werden oft für Störungen und Fehlfunktionen gehalten. Wenn Sie vermuten, dass das Gerät nicht einwandfrei arbeitet, überprüfen Sie bitte die Hinweise der nachstehenden Tabelle. Die Störungsursache kann auch bei einem anderen Gerät liegen. Bitte überprüfen Sie daher auch die anderen in Betrieb befindlichen Komponenten und Elektrogeräte. Falls sich eine Störung anhand der in der nachstehenden Tabelle aufgeführten Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an eine PIONEER-Kundendienststelle oder Ihren Fachhändler.

Störung	Ursache	Abhilfemaßnahme
1 Es erfolgt keine Spannungsversorgung (beim Einschalten des Netzschalters leuchtet die Netzanzeige nicht auf).	Das Netzkabel ist nicht richtig angeschlossen.	Schließen Sie den Netzstecker fest an die Netzsteckdose an.
2 Kein Ton (die Netzanzeige leuchtet blau).	Das mitgelieferte Cinchsteckerkabel ist falsch oder überhaupt nicht angeschlossen.DerVOLUME-Regler steht aufMIN.	Überprüfen und korrigieren Sie die Anschlüsse.Drehen Sie den Regler langsam im Uhrzeigersinn.
3 Der Klang ist verzerrt.	Der Lautstärkepegel ist zu hoch.Der Eingangspegel ist zu hoch.	Drehen Sie denVOLUME-Regler entgegen dem Uhrzeigersinn, um die Lautstärke zu verringern.Drehen Sie den Ausgangsregler des Verstärkers entgegen dem Uhrzeigersinn (Lautstärke, Tiefen, Bassanhebung), um den Pegel zu verringern.
4 Ein Heulton tritt auf.	Der Verstärker ist nicht eingeschaltet.Der Subwoofer-Pegel wurde zu hoch eingestellt.	Schließen Sie einen Verstärker an, und schalten Sie ihn ein.Stellen Sie den Subwoofer in ausreichendem Abstand von den Lautsprechern auf. Drehen Sie denVOLUME-Regler entgegen dem Uhrzeigersinn, um die Lautstärke zu verringern.
5 Bei MW- oder UKW-Empfang tritt starkes Rauschen auf.	Die MW-Rahmenantenne bzw. die UKW-Zimmerantenne befindet sich zu nahe an diesem Gerät.	Erhöhen Sie den Abstand zwischen der MW- oder UKW-Antenne (für Innenraumbenutzung) und diesem Gerät.
6 Tonunterbrechungen treten auf.	Die Bereitschaftsautomatik-Funktion ist aktiviert.	Schalten Sie die Bereitschaftsautomatik-Funktion aus.
7 Kein Ton (die Netzanzeige leuchtet rot).	Es ist kein Eingangssignal vorhanden.	Schalten Sie die Bereitschaftsautomatik-Funktion aus.
