РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S71W PIONEER

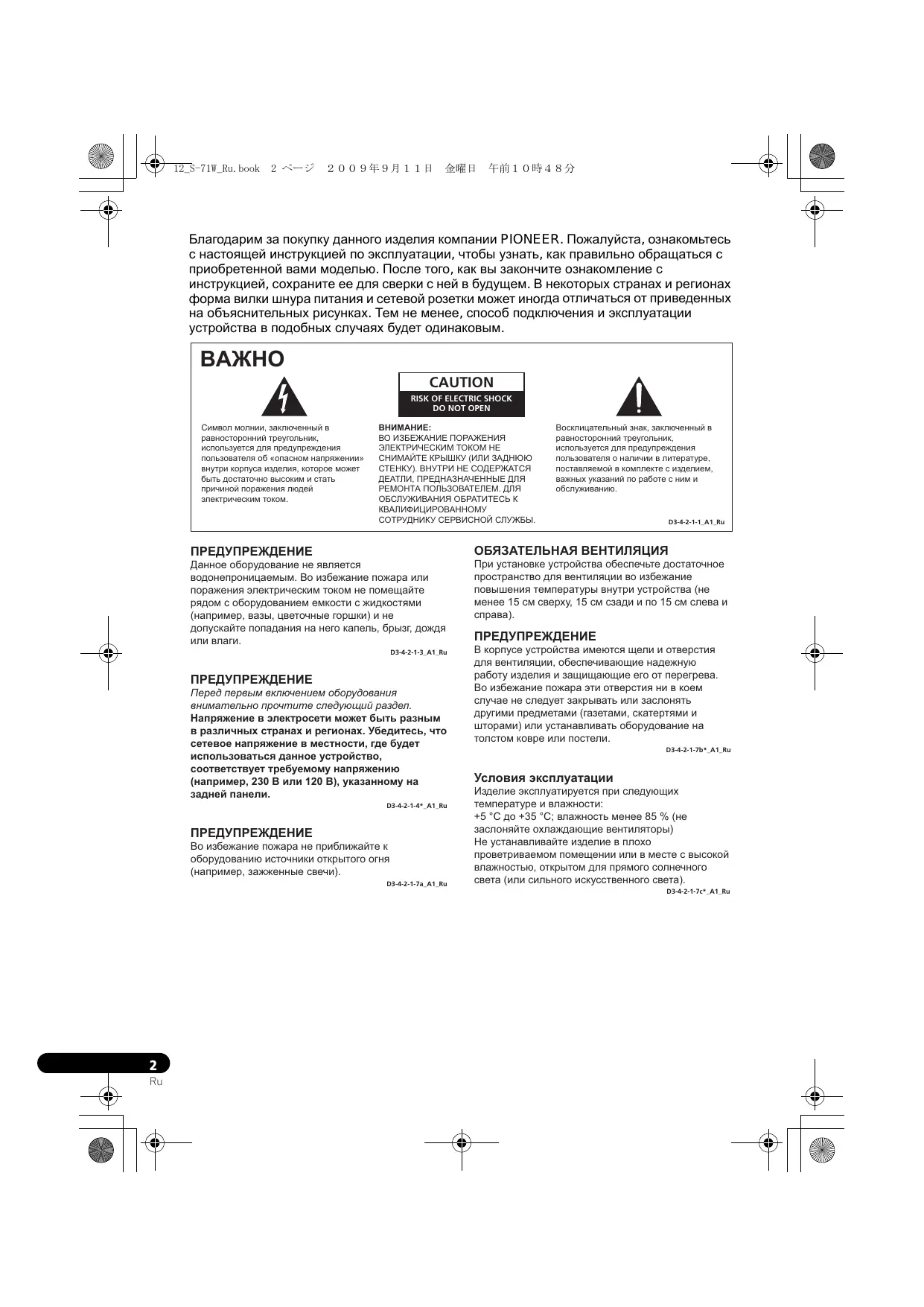

Благодарим за покупку данного изделия компании PIONEER. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее для сверки с ней в будущем. В некоторых странах и регионах форма вилки шнура питания и сетевой розетки может иногда отличаться от приведенных на объяснительных рисунках. Тем не менее, способ подключения и эксплуатации устройства в подобных случаях будет одинаковым.

BAЖHO CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Символ молнии, заключенный в равносторонний треугольник, используется для предупреждения пользователя об «опасном напряжении» внутри корпуса изделия, которое может быть достаточно высоким и стать причиной поражения людей электрическим током.

ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3_A1_Ru

Перед первым включением оборудования внимательно прочтите следующий раздел. Напряжение в электросети может быть разным в различных странах и регионах. Убедитесь, что сетевое напряжение в местности, где будет использоваться данное устройство, соответствует требуемому напряжению (например, 230 В или 120 В), указанному на задней панели. D3-4-2-1-4*_A1_Ru

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

Восклицательный знак, заключенный в равносторонний треугольник, используется для предупреждения пользователя о наличии в литературе, поставляемой в комплекте с изделием, важных указаний по работе с ним и обслуживанию.

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 15 см сверху, 15 см сзади и по 15 см слева и справа).

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели. D3-4-2-1-7b*_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). D3-4-2-1-7c*_A1_Ru

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру. S002*_A1_Ru

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

ПРЕДУПРЕЖДЕНИЕ: вставайте и не садитесь на устройство. Соблюдайте особую осторожность, когда вблизи есть дети. Устройство может быть повреждено или упасть и причинить травмы.

ВНИМАНИЕ Выключатель POWER данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником. Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом. Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия). В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения. Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058b_A1_Ru

Малогабаритные динамики + S-71W

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ ....4 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ .... 4 В СОЧЕТАНИИ С ДИНАМИКАМИ4 УСТАНОВКА4 Установка динамиков 4 Меры предосторожности при установке 5

ОРГАНЫ ПОДКЛЮЧЕНИЯ И УПРАВЛЕНИЯ НА ВНЕШНИХ ПАНЕЛЯХ 6 ПЕРЕДНЯЯ ПАНЕЛЬ 6 ЗАДНЯЯ ПАНЕЛЬ 6

СОЕДИНЕНИЯ 7 СОЕДИНЕНИЕ ДЛЯ ЛИНЕЙНОГО СИГНАЛА 7

ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ 8 РАБОТА С УСТРОЙСТВОМ 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 8 ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК ...9

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ • • • •

Кабель с разъемом RCA x 1 Шнур питания х 1 Гарантийный талон Инструкция по эксплуатации (данный документ)

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ • Расширенные низкочастотные характеристики • Магнитная цепь с высокой линейностью • Технология регулировки фазы

В СОЧЕТАНИИ С ДИНАМИКАМИ Частотные характеристики S-71W в сочетании с малогабаритными динамиками приведены ниже. Как видно из приведенных цифр, улучшен диапазон низких частот. • Эти специальные характеристики получены в камере без эхоотражения. Эффект дополнительного S-71W в обычном помещении для прослушивания будет лучше по сравнению с приведенными на графике характеристиками, если устройство расположено правильно.

ЧУВСТВИТЕЛЬНОСТЬ (дБ)

Малогабаритный динамик

• При воспроизведении с использованием Dolby* Digital рекомендуется устанавливать специальный канал для сабвуфера; а при воспроизведении с использованием LFE (Low Frequency Effect – Низкочастотные эффекты: звуковой эффект, напоминающий дрожание земли, предназначен для усиления эффекта видео) S-71W особенно эффективен. * Изготовлено по лицензии компании Dolby Laboratories. «Долби» и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

УСТАНОВКА Установка динамиков • Критерии установки сабвуфера

3 4 1 Левый динамик 2 Правый динамик 3 Рекомендуемый диапазон установки сабвуфера 4 Позиция слушателя Сабвуфер воспроизводит низкочастотные звуки в монофоническом режиме, пользуясь тем, что человеческое ухо не очень чувствительно по отношению к направлению низких звуков. Благодаря этому сабвуфер может быть установлен практически в любом месте. Однако, если он установлен слишком далеко, звук, воспроизводимый другими динамиками, может звучать неестественно.

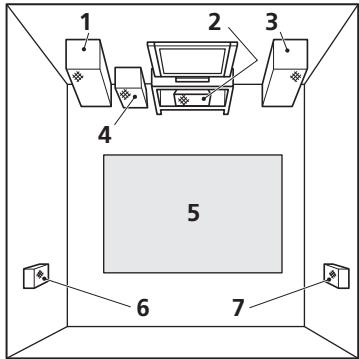

Передний левый динамик Центральный динамик Передний правый динамик Сабвуфер Зона прослушивания Задний левый динамик Задний правый динамик

ВНИМАНИЕ: При установке центрального динамика сверху на телевизоре обязательно закрепляйте его с помощью ленты или другим способом. В противном случае динамик может упасть с телевизора в результате внешнего воздействия, такого как, например, землетрясение, что может стать причиной возникновения опасности для окружающих или повреждения динамика.

ЗАМЕЧАНИЯ: • Располагайте динамики левого и правого каналов на одинаковом удалении от телевизора и приблизительно на расстоянии 1,8 метра друг от друга. • Устанавливайте центральный динамик над или под телевизором таким образом, чтобы источник звука центрального канала совпадал с экраном телевизора. • Задние динамики (объемного звука) наиболее эффективны, когда установлены параллельно непосредственно по сторонам или немного позади слушателя, приблизительно на уровне 1 метра выше ушей слушателя.

• Не прикрепляйте сабвуфер к стене или к потолку. Он может упасть и стать причиной травм. • Устанавливайте устройство в хорошо проветриваемом месте, где оно не будет подвержено воздействию высоких температур или высокой влажности. • Не размещайте устройство вблизи печей или других приборов отопления, либо в местах, подверженных воздействию прямых лучей солнечного света, поскольку это может оказать негативное влияние на корпус и внутренние компоненты устройства. Также не устанавливайте устройство в местах с высокой запыленностью или высокой влажностью, поскольку это может вызвать нарушения в работе или поломку. (Избегайте установки на кухонном столе или в других местах, где устройство может подвергаться воздействию высоких температур, пара или копоти.) • Не помещайте на динамик тяжелые или большие предметы. Это может привести к падению динамика, что может причинить ущерб или травмы. Падение динамиков с места их установки может привести к появлению не поддающихся ремонту трещин в корпусе. • Держите устройство вдали от таких приборов, как кассетные деки, которые обладают высокой чувствительностью по отношению к магнитным полям.

Меры предосторожности при установке

• Пример расположения динамиков

Сабвуфер не защищен магнитным экранированием, поэтому его не следует размещать вблизи телевизора или цветного монитора на базе ЭЛТ. Магнитные накопители памяти (такие как флоппидиски, пленки или видеокассеты) также не следует держать вблизи сабвуфера. • Не располагайте динамик на неустойчивых поверхностях, поскольку это может привести к падению динамика, что может причинить ущерб или травмы. • Не помещайте чашки, стаканы или другие емкости с жидкостью на устройства сверху, поскольку пролитая из них жидкость может повредить устройства. • Следует выбирать места установки с твердой и прочной поверхностью пола. Следует избегать расположения динамика на толстых коврах, поскольку ворс ковра может войти в контакт с диафрагмой динамика, что станет причиной искажения звука.

• Устанавливайте данное устройство вдали от антенного кабеля тюнера, поскольку расположение устройства вблизи антенного кабеля может стать причиной помех. В случае возникновения подобных помех, пользуйтесь устройством в месте, уделенном от антенны или антенного кабеля, либо отключайте питание данного устройства, когда воспроизведение дополнительных низкочастотных звуков не требуется. УХОД ЗА ВНЕШНИМИ ПОВЕРХНОСТЯМИ: • Очищайте поверхность, протирая ее мягкой сухой тканью. • Если поверхности сильно загрязнены, протрите их мягкой тканью, смоченной в нейтральном моющем средстве, разбавленном пятью или шестью частями воды, и тщательно отжатой, а затем еще раз протрите сухой тканью. Не используйте полироль или моющие средства для мебели. • Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности.

ОРГАНЫ ПОДКЛЮЧЕНИЯ И УПРАВЛЕНИЯ НА ВНЕШНИХ ПАНЕЛЯХ ПЕРЕДНЯЯ ПАНЕЛЬ

1 Индикатор питания (STANDBY/ON) Горит синим цветом, когда питание включено. Горит красным цветом, когда устройство находится в режиме ожидания. ЗАМЕЧАНИЕ: • Питание все еще продолжает подаваться, даже когда индикатор питания отключен. Чтобы полностью прервать подачу питания, необходительно отсоединить штепсель питания (прерыватель) от розетки. Если данное изделие не используется в течение длительного периода времени, например во время путешествия, отсоединяйте шнур питания (прерыватель) от сетевой розетки по соображениям безопасности. Несоблюдение этого указания может привести к пожару. 2 Выключатель питания (POWER) Переключает питание сабвуфера между включением (ON)/выключением (OFF). 3 Ручка регулировки уровня громкости (VOLUME) Регулирует уровень громкости сабвуфера. • Медленно поворачивайте ручку с положения минимального уровня MIN. • На данном устройстве уровень громкости низкочастотных звуков может настраиваться независимо, поэтому не увеличивайте уровень громкости низкочастотных звуков на A/V усилителе.

СОЕДИНЕНИЕ ДЛЯ ЛИНЕЙНОГО СИГНАЛА

Перед установкой или изменением любых соединений отключите питание и отсоедините данное устройство и усилитель/ресивер от сетевой розетки переменного тока.

ЗАМЕЧАНИЕ: • Могут наблюдаться случаи, когда с подключенного компонента поступает шум или другие сигналы, отличные от аудиосигналов, что вызывает автоматическое включение питания устройства, на котором включен режим автоматического переключения в режим ожидания. Если это произойдет, выключите функцию автоматического переключения в режим ожидания и включайте и выключайте систему вручную. 5 Переключатель фазы (PHASE) Когда переключатель установлен на 180°, фаза выходного сигнала становится обратной по отношению к входному сигналу, а когда переключатель установлен на 0°, фаза выходного сигнала соответствует входному сигналу. • Обычно переключатель установлен на 0°. Однако, если звуковое сочетание между сабвуфером и левым и правым динамиками звучит неестественно, попробуйте переключить в положение 180° и установите переключатель в положение, при котором звук звучит естественно.

ЗАМЕЧАНИЕ: • Установка по умолчанию для переключателя функции автоматического переключения в режим ожидания: включено (ON). Функция автоматического переключения в режим ожидания Питание автоматически переключается в режим ожидания (выкл.) при отсутствии входного сигнала в течение приблизительно 12 минут (индикатор питания станет красным). Питание автоматически включится при поступлении входного сигнала. Функция переключения в режим ожидания отключена, когда переключатель автоматического переключения в режим ожидания установлен в положение выключения (OFF).

6 Выходной разъем для линейного сигнала (LINE OUT) Используется для подключения другого оборудования через усилитель. Сигнал, выходящий с этого разъема, не подвержен какому-либо влиянию со стороны настроек разнообразных органов управления на данном устройстве. 7 Входной разъем для линейного сигнала (LINE IN) Подсоедините этот разъем к разъему SUBWOOFER PREOUT на усилителе или ресивере с помощью специально прилагаемого кабеля в разъемом RCA. 8 Разъем AC IN • Подсоедините шнур питания к разъему AC IN на сабвуфере. • Подсоедините шнур питания к розетке питания сети переменного тока.

4 Переключатель автоматического переключения в режим ожидания (AUTO STANDBY) Включение и выключение функции автоматического переключения в режим ожидания.

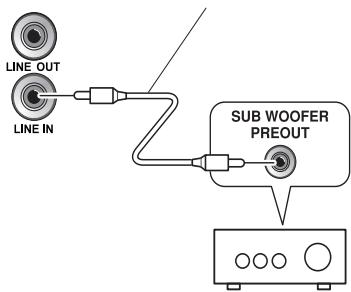

Прилагаемый кабель с разъемом RCA

Подсоедините разъем LINE IN на устройстве к разъему SUBWOOFER PREOUT на усилителе или ресивере с помощью кабеля со штырьковым разъемом RCA. ЗАМЕЧАНИЕ: • Когда выполнено подсоединение к разъему PREOUT для центрального канала объемного звука на усилителе или ресивере, низкочастотные звуки воспроизводятся только на центральном канале, что недостаточно для нормального звучания.

ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

Подсоедините шнур питания данного устройства к разъему питания (AC IN) на устройстве, а другой конец подсоедините к источнику питания переменного тока. При включении питания сначала включите питание усилителя, а затем включите питание данного устройства.

РАБОТА С УСТРОЙСТВОМ

За подробной информацией о функциях органов управления обращайтесь к разделу ОРГАНЫ ПОДКЛЮЧЕНИЯ И УПРАВЛЕНИЯ НА ВНЕШНИХ ПАНЕЛЯХ на стр. 6. 1. Переключите выключатель питания POWER (2) в положение включения (ON). • Если шнур питания устройства подключен к вспомогательной переключаемой розетке сети переменного тока на усилителе или ресивере, а выключатель питания оставлен установленным в положение включения (ON), устройство можно включать и выключать одновременно с усилителем или ресивером. • Когда данное устройство не может быть подсоединено к розетке на усилителе или ресивере, включайте питание усилителя или ресивера до того, как включать питание данного устройства. При выключении питания выключайте питание устройства перед тем, как выключить питание усилителя или ресивера. 2. Выполните необходимые операции с усилителем или ресивером и настройте уровень громкости других динамиков. 3. Настройте уровень громкости низкочастотных звуков с помощью ручки VOLUME (3).

• При необходимости отрегулируйте положение переключателя фазы PHASE (5), а затем настройте уровень громкости с помощью ручки VOLUME (3). 4. Переключите выключатель питания POWER (2) в положение выключения (OFF). • Индикатор питания погаснет. ВНИМАНИЕ: • Не допускайте вывод через громкоговоритель искаженного звука в течение длительного периода времени. Это может вызвать повреждение громкоговорителя и создает потенциальную опасность возгорания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Корпус Напольного типа с отражателем басов Динамик 25 см конусного типа Непрерывная выходная мощность усилителя мощности (RMS) 160 Вт/6 Ω (100 Гц) Вход (чувствительность при 100 Гц) ЛИНЕЙНЫЙ ВХОД (разъем RCA) 190 мВ Габаритные размеры 372 мм (Ш) x 394 мм (В) x 412 мм (Д) Вес (без упаковки) 19,3 кг Требования к электропитанию От 220 В до 240 В~, 50 Гц/60 Гц Потребляемая мощность 130 Вт Потребляемая мощность в режиме ожидания 0,45 Вт или меньше

Технические характеристики и конструкция могут меняться без предварительного уведомления в связи с вносимыми усовершенствованиями. Издано Pioneer Corporation. © Pioneer Corporation, 2009. Все права защищены.

• Надежно вставьте вилку.

2 Нет звука. (Индикатор горит синим цветом.)

• Кабель с разъемом RCA подсоединен неправильно или отсоединен. • Ручка VOLUME установлена в положение MIN.

• Проверьте соединение еще раз и подсоедините правильно. • Медленно поверните по часовой стрелке.

• Слишком высокий уровень.

• Поверните ручку VOLUME против часовой стрелки, чтобы уменьшить уровень. • Поверните регуляторы выходного уровня сигнала на усилителе (уровень громкости, регулятор низких частот, усиление низких частот) против часовой стрелки, чтобы уменьшить уровень.

(Индикатор не загорается при включении выключателя питания.)

• Неправильно вставлена вилка шнура питания.

1 Не подается питание.

Неправильное выполнение операций часто ошибочно принимается за неполадки или неисправности. Если вы полагаете, что в данном компоненте имеется какая-либо неисправность, сначала ознакомьтесь с информацией, приведенной внизу. В некоторых случаях неполадка может быть вызвана неисправной работой другого компонента. Проверьте все другие используемые компоненты и электрические приборы. Если выполнение всех описанных внизу проверок не поможет устранить неполадку, обратитесь в ближайший авторизованный сервисный центр компании PIONEER или к вашему дилеру для выполнения ремонта.

ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК

• Подсоедините усилитель и • К усилителю не подается подключите питание. питание. • На сабвуфере установлен • Поместите сабвуфер на слишком высокий уровень. достаточном расстоянии от динамиков. Поверните ручку VOLUME против часовой стрелки, чтобы уменьшить уровень громкости.

5 Много шумовых помех при прослушивании радиопрограмм диапазона AM или FM.

• Рамочная антенна AM или комнатная антенна FM расположены слишком близко к устройству.

• Увеличьте расстояние между AM или FM антенной (комнатной) и данным устройством.

• Включена функция автоматического переключения в режим ожидания.

• Отключите функцию автоматического переключения в режим ожидания.

7 Нет звука. (Индикатор горит красным цветом.)

• Нет входного сигнала.

• Отключите функцию автоматического переключения в режим ожидания.

4 Наблюдается нелинейное искажение звука.

• Слишком высокий уровень входного сигнала.
