S71W - Subwoofer PIONEER - Gratis bruksanvisning og manual

Merke	PIONEER
Modell	S-71W
Produkttype	Aktiv basskabinett (subwoofer), bass-reflex
Hoyttaler	25 cm kjegletype
Kontinuerlig utgangseffekt (RMS)	160 W ved 6 Ohm (ved 100 Hz)
Linjeinngang (folsomhet ved 100 Hz)	190 mV (RCA-kontakt)
Frekvensrespons	Bassforbedring ned til 20 Hz (ifolge graf)
Mal (B x H x D)	372 mm x 394 mm x 412 mm
Vekt (uten emballasje)	19,3 kg
Stromforsyning	220-240 V~, 50/60 Hz
Stromforbruk	130 W (standby <= 0,45 W)
Kontroller og innstillinger	Volum, fase (0 grader/180 grader), automatisk standby, strombryter
Spesialfunksjoner	Phase Control-teknologi, magnetisk krets med hoy linearitet, automatisk standby
Tilkoblinger	1 RCA linjeinngang (LINE IN), 1 RCA linjeutgang (LINE OUT), strominntak AC IN
Medfolgende tilbehor	RCA-kabel, stromledning, garantikort, bruksanvisning
Vedlikehold og rengjoring	Torr, myk klut; fortynnet noytralt vaskemiddel hvis svart skitten; aldri losemidler
Sikkerhet	Ikke apne, ingen deler som kan repareres av brukeren; ventilasjon: 15 cm rundt; ikke utsett for vann eller apen ild
Reservedeler og reparasjonsevne	Kontakt et autorisert PIONEER-servicesenter eller forhandleren
Generell informasjon	Bruksanvisning tilgjengelig pa flere sprak; produktregistrering pa pioneer.fr

Ofte stilte spørsmål - S71W PIONEER

Hvordan kobler jeg subwooferen S-71W til forsterkeren min?

Bruk den medfolgende RCA-kabelen til a koble subwooferens LINE IN-kontakt til SUBWOOFER PREOUT-utgangen pa forsterkeren eller mottakeren. Sor for at enheten er slatt av for tilkobling.

Hva gjor jeg hvis stromindikatoren forblir rod og ingen lyd kommer ut?

Det betyr at automatisk standby-funksjonen er aktivert og at det ikke oppdages noe inngangssignal. Kontroller at forsterkeren sender et signal, eller deaktiver automatisk standby ved a sette bryteren AUTO STANDBY til OFF.

Kan jeg plassere subwooferen hvor som helst i rommet?

Ja, fordi dype lyder er vanskelige a lokalisere. Unnga imidlertid a plassere den for langt fra de andre hoyttalerne for a bevare lydens naturlighet. Plasser den pa et solid gulv, minst 15 cm fra veggene for ventilasjon.

Hvordan justerer jeg fasen pa subwooferen S-71W?

Normalt settes PHASE-kontrollen til 0 grader. Hvis lyden virker unaturlig, prov posisjonen 180 grader (omvendt fase) og velg den som gir best resultat.

Hva er effekten til subwooferen S-71W?

Den kontinuerlige utgangseffekten (RMS) er 160 W ved 6 Ohm og 100 Hz. Stromforbruket er 130 W, og 0,45 W eller mindre i standby.

Hvordan rengjor jeg overflatene pa basskabinettet?

Bruk en torr, myk klut. Hvis overflatene er svart skitne, fukt en klut med et noytralt vaskemiddel fortynnet i 5 til 6 deler vann, vri den godt, og tork deretter med en torr klut. Bruk aldri tynner, bensin eller mobelpolish.

Kan subwooferen S-71W forarsake forstyrrelser pa AM/FM-radio?

Ja, hvis den plasseres for n aer AM-rammeantennen eller FM-inneantennen, kan det oppsta stoy. Flytt subwooferen bort fra disse antennene eller sl av strommen om nodvendig.

Hva gjor jeg hvis lyden er forvrengt?

Reduser volumet med VOLUME-knappen pa subwooferen eller senk utgangsniv act pa forsterkeren (volum, bassjustering, bassforsterkning). For hoyt niva forarsaker forvrengning.

Hvordan spare strom med denne subwooferen?

Bruk automatisk standby-funksjonen (AUTO STANDBY aktivert som standard). Hvis det ikke er noe signal pa omtrent 12 minutter, gar enheten i standby (stromforbruk <= 0,45 W). Ved lengre frav r, trekk ut stromledningen.

Hvor finner jeg reservedeler til S-71W?

Kontakt narmeste autoriserte PIONEER-servicesenter eller forhandleren din. Det er ingen deler inne i enheten som kan repareres av brukeren.

BRUKSANVISNING S71W PIONEER

Installering av högtalaren....4

Observera vid installering....5

REGLAGENS PLACERING......6

FRAMSIDAN....6

BAKSIDAN....6

ANSLUTNINGAR....7

LINJENIVÅANSLUTNING....7

ANSLUTNING AV NÄTKABELN......8

TILLVÄGAGÅNGSSÄTT 8

TEKNISKA DATA 8

FELSÖKNING....9

Forholdsregler ved installation .... 5

PANELFACILITETER....6

FRONTPANEL....6

BAGPANEL 6

TILSLUTNINGER....7

LINIENIVEAU-TILSLUTNING 7

TILSLUTNING AF STR∅MLEDNINGEN......8

BETJENING....8

SPECIFICATIONER......8

FEJLFINDING....9

TILBEH∅RSDELE

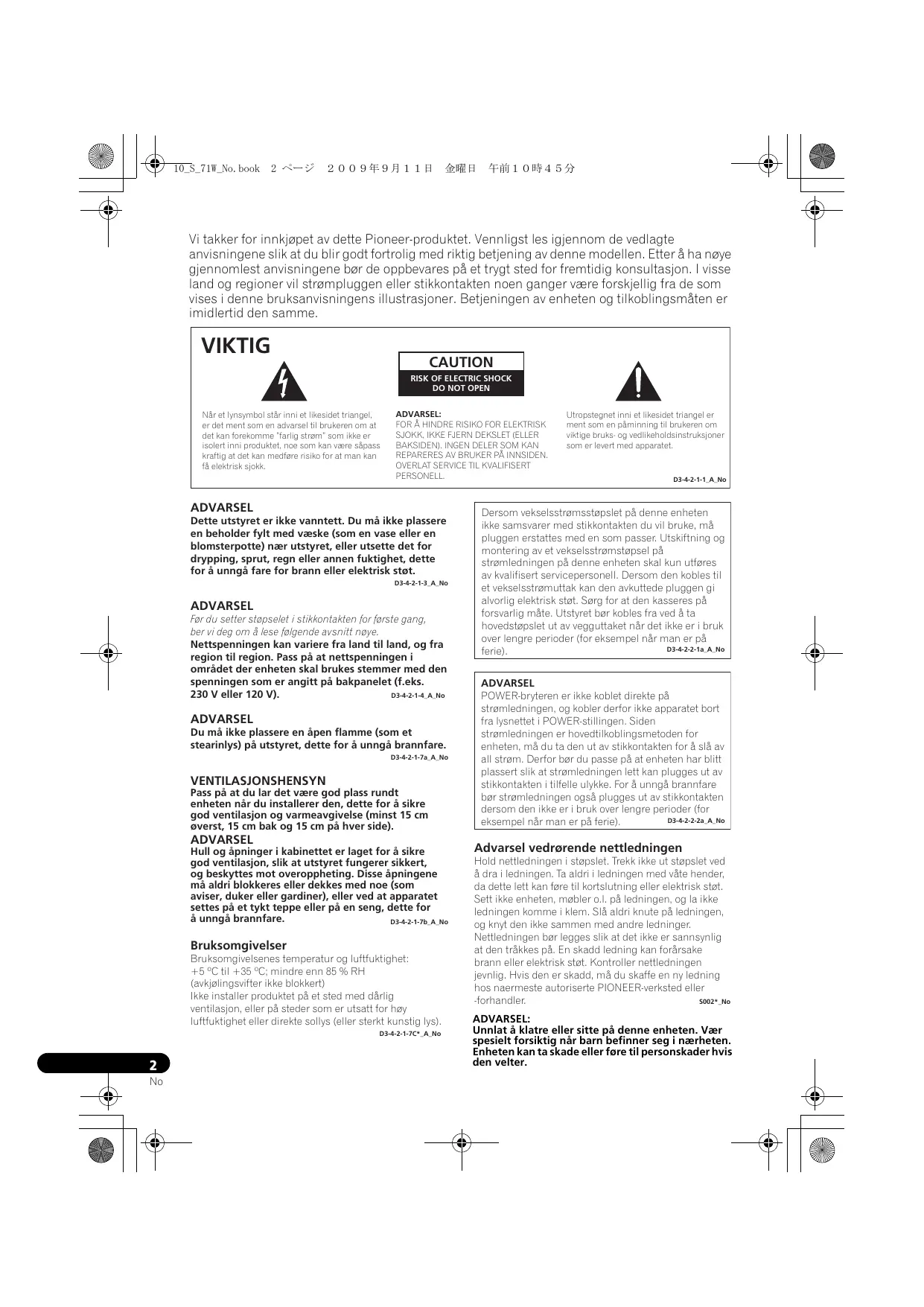

Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom de vedlagte anvisningene slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye gjennomlest anvisningene bør de oppbevares på et trygt sted for fremtidig konsultasjon. I visse land og regioner vil strømpluggen eller stikkontakten noen ganger være forskjellig fra de som vises i denne bruksanvisningens illustrasjoner. Betjeningen av enheten og tilkoblingsmåten er imidlertid den samme.

VIKTIG

Når et lynsymbol står inni et likesidet triangel, er det ment som en adversel til brukeren om at det kan forekomme "farlig strøm" som ikke er isolert inni produktet, noe som kan være såpass kraftig at det kan medføre risiko for at man kan få elektrisk sjokk.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ADVARSEL:

FOR Å HINDRE RISIKO FOR ELEKTRISK SJOKK, IKKE FJERN DEKSLET (ELLER BAKSIDEN). INGEN DELER SOM KAN REPARERES AV BRUKER PÅ INNSIDEN. OVERLAT SERVICE TIL KVALIFISERT PERSONELL.

Utropstegnet inni et likesidet triangel er ment som en påminning til brukeren om viktige bruks- og vedlikeholdsinstruksjoner som er levert med apparatet.

D3-4-2-1-1_A_No

ADVARSEL

Dette utstyret er ikke vanntett. Du må ikke plassere en beholder fylt med væske (som en vase eller en blomsterpotte) nær utstyret, eller utsette det for drypping, sprut, regn eller annen fuktighet, dette for å unngå fare for brann eller elektrisk støt.

D3-4-2-1-3_A_No

ADVARSEL

Før du setter støpselet i stikkontakten for første gang, ber vi deg om å lese følgende avsnitt nøye.

Nettspenningen kan variere fra land til land, og fra region til region. Pass på at nettspenningen i området der enheten skal brukes stemmer med den spenningen som er angitt på bakpanelet (f.eks.

230 V eller 120 V).

D3-4-2-1-4_A_No

ADVARSEL

Du må ikke plassere en åpen flamme (som et stearinlys) på utstyret, dette for å unngå brannfare.

D3-4-2-1-7a_A_No

VENTILASJONSHENSYN

Pass på at du lar det være god plass rundt enheten når du installerer den, dette for å sikre god ventilasjon og varmeavgivelse (minst 15 cm øverst, 15 cm bak og 15 cm på hver side).

ADVARSEL

Hull og åpninger i kabinettet er laget for å sikre god ventilasjon, slik at utstyret fungerer sikkert, og beskyttes mot overoppheting. Disse åpningene må aldri blokkeres eller dekkes med noe (som aviser, duker eller gardiner), eller ved at apparatet settes på et tykt teppe eller på en seng, dette for å unngå brannfare. D3-4-2-1-7b A

Bruksomgivelser

Bruksomgivelsenes temperatur og luftfuktighet:

+5 °C til +35 °C; mindre enn 85 % RH

ventilasjon, eller på steder som er utsatt for høy

luftfuktighet eller direkte sollys (eller sterkt kunstig lys).

D3-4-2-1-7C*_A_No

Dersom vekselsstrømsstøpslet på denne enheten ikke samsvarer med stikkontakten du vil bruke, må pluggen erstattes med en som passer. Utskiftning og montering av et vekselsstrømstøpsel på strømledningen på denne enheten skal kun utføres av kvalifisert servicepersonell. Dersom den kobles til et vekselsstrømuttak kan den avkuttede pluggen gi alvorlig elektrisk støt. Sørg for at den kasseres på forsvarlig måte. Utstyret bør kobles fra ved å ta hovedstøpslet ut av vegguttaket når det ikke er i bruk over lengre perioder (for eksempel når man er på ferie). D3-4-2-2-1a_A_No

ADVARSEL

POWER-bryteren er ikke koblet direkte på strømledningen, og kobler derfor ikke apparatet bort fra lysnettet i POWER-stillingen. Siden strømledningen er hovedtilkoblingsmetoden for enheten, må du ta den ut av stikkontakten for å slå av all strøm. Derfor bør du passe på at enheten har blitt plassert slik at strømledningen lett kan plugges ut av stikkontakten i tilfelle ulykke. For å unngå brannfare bør strømledningen også plugges ut av stikkontakten dersom den ikke er i bruk over lengre perioder (for eksempel når man er på ferie). D3-4-2-2-2a_A_No

Unnlat å klatre eller sitte på denne enheten. Vær spesielt forsiktig når barn befinner seg i nærheten. Enheten kan ta skade eller føre til personskader hvis den velter.

Hvis du ønsker å kaste dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektronikkprodukter, som i henhold til lovgivningen krever korrekt spesialbehandling, gjenbruk og gjenvinning.

Private husholdninger i EU-landene, pluss Sveits og Norge kan levere brukte elektronikkprodukter gratis til anlegg for spesialavfall, eller til forhandleren (ved kjøp av et nytt, tilsvarende produkt).

I land som ikke er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Når du gjør det, hjelper du til å sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt eller gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.

K058b_A1_No

INNHOLD

EKSTRAUTSTYR......4

SÄRTREKK....4

I KOMBINASJON MED

H∅YTTALERE....4

INSTALLERING......4

Installering av høyttalere 4

Forsiktighetsregler ved installeringen 5

PANELENES FUNKSJONER....6

FRONTPANELET....6

BAKPANELET....6

TILKOBLINGER....7

Linjenivåtilkoblinger (LINE LEVEL)....7

• Utvidet respons i lavfrekvensområdet
  • Magnetisk krets med høy linearitet
• Fasekontrollteknologi

I KOMBINASJON MED H∅YTTALERE

Frekvensegenskapene for i S-71W i kombinasjon med høyttalere av mindre størrelse vises nedenfor. Som det fremgår av denne figuren, har ytelsen blitt forbedret i det lavere frekvensområdet.

- De særegne egenskapene blir oppnådd ved hjelp av et ekkoløst kammer. Effekten ved bruk av en ekstra S-71W-enhet i et ordinært lytterom, er bedre enn det tabellen gir inntrykk av så lenge den er stilt i riktig posisjon.

- Ved avspilling med Dolby* Digital, anbefales det å benytte en egen kanal for subwooferen; og ved avspilling med LFE (Low Frequency Effect): S-71W er spesielt egnet for gengivelse av visse lydeffekter (f.eks. følelsen av at grunnen rister), som har til formål å forsterke filmopplevelsen.

* Produsert med lisens fra Dolby Laboratories. "Dolby" og det doble D-symbolet er varemerker for Dolby Laboratories.

INSTALLERING

Installering av høyttalere

- Vilkår for installering av Subwoofer

1 2 3 4

1 Venstre høyttaler
2 Høyre høyttaler
3 Anbefalt rekkevidde ved installering av subwoofer
4 Lytteposisjon

Subwooferen gjenspiller bassen i mono ved å dra nytte av det faktum at menneskers ører er lite følsomme for lavfrekvente lyders retning. Av denne grunn kan subwooferen innstalleres nær sagt hvor som helst. Hvis den blir stilt i for stor avstand, kan det hende at lyden fra de andre høyttalerne virker unaturlig.

- Et eksempel på høyttalernes plassering

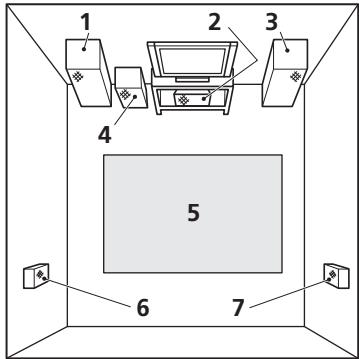

1 2 3 4 5 6 7

1 Venstre fronthøyttaler
2 Senterhøyttaler
3 Høyre fronthøyttaler
4 Subwoofer
5 Lytteområde
6 Venstre bakhøyttaler
7 Høyre bakhøyttaler

MERKNADER:

• Plasser høyttalerne for venstre og høyre kanal i samme avstand fra TV-apparatet og ca. 1,8 meter fra hverandre.
• Installer senterhøyttaleren over eller under TV-apparatet slik at lyden fra senterkanalens gir inntrykk av å komme fra TV-skjermen.
• Bakre (surround) høyttalere er mest effektive når de er plassert parallelt direkte til siden eller noe bak lytteren og i ca. 1 meters høyde over lytterens ører.

FORSIKTIG:

Når senterhøyttaleren plasseres oppå et TV-apparat må du påse at det festes forsvarlig med limbånd eller annen egnet festeanordning.

Hvis ikke kan høyttaleren falle ned fra TV-apparatet ved f.eks. jordskjelv e.l., noe som igjen kan utsette personer i nærheten, eller høyttaleren selv, for skade.

Forsiktighetsregler ved installeringen

• Fest aldri subwooferen til vegger eller tak. Personskader kan oppstå hvis den faller ned.
• Installer enheten på et sted med god ventillasjon hvor den ikke kan utsettes for høye temperaturer eller høy luftfuktighet.
• Ikke plasser enheten i nærheten av ovner og varmeapparater eller på steder hvor den kan utsettes for direkte sollys, da dette kan forringe kabinettets overflater samt enhetens innvendige komponenter. Unngå også å installere enheten på steder med mye støv eller høy luftfuktighet, da dette kan forårsake funkjsonsfeil eller funksjonssvikt. (Unngå kjøkkenbord eller andre steder hvor enheten kan bli utsatt for varme, damp eller sot.)
• Plasser aldri tunge eller store gjenstander oppå en høyttaler da dette kan føre til at høytaleren faller ned og påfører skade på person eller eiendom. Hvis høyttalerne faller ned fra sine installerte posisjoner kan det oppstå sprekker i overflatene.
• Hold enheten i avstand fra apparater som f.eks. kassettspillere som er følsomme for magnetiske felt.

Subwooferen er ikke magnetisk skjermet og bør derfor holdes i avstand fra TV-apparater med billedrør eller fargemonitorer. Magnetisk lagringsmedia (som f.eks. kassettape eller videokassetter) bør også holdes i avtand fra subwooferen.

• Ikke plasser høyttalerne på ustødige flater fordi høyttaleren kan velte og påføre skade på person eller eiendom.
• Ikke plasser kopper, glass eller andre beholdere med væske oppå enhetene, da de kan skades hvis det søles væske.
• Det valgte stedet hvor enheten plasseres bør ha et solid gulvbelegg. Plassering av høyttaleren på tykke gulvtepper bør unngås, da teppets här kan komme i kontakt med høyttalerelementets membraner og dermed forvrenge lyden.

- Vennligst installer denne enheten i avstand fra en tuners antennekabel, da støy kan oppstå hvis den befinner seg i for kort avstand fra denne typen kabel. I slike tilfeller kan enheten brukes i en viss avstand fra antennen eller antennekabelen eller enheten slås av dersom ekstra bass ikke er nødvendig for avspillingen.

VEDLIKEHOLD AV DE UTVENDIGE OVERFLATENE

• Rengjør overflatene ved å tørke de av med en myk, tørr klut.
• Hvis overflatene er svært skitne kan de tørkes av med en myk klut som har blitt dyppet i mildt, nøytralt såpevann som har blitt uttynnet fem eller seks ganger og vridd godt opp. Tørk deretter enheten av til slutt med en myk, tørr klut. Bruk aldri møbelvoks eller rensemidler.
• Bruk aldri malingstynnere, bensin, insektsspray eller andre kjemikalier på eller i nærheten av denne enheten, da disse kan tære på overflatene.

PANELENES FUNKSJONER FRONTPANELET

• Enheten vil fortsatt forsynes med strøm selv om strømindikatoren er slukket.
  Strømpluggen (interrupter) må frakobles hvis du ønsker å bryte strømforbindelsen fullstendig. Hvis produktet ikke ska brukes i en lengre tidsperiode, som ved reiser e.l., må du frakoble strømledningen (interrupter) fra stikkontakten for sikkerhets skyld. Hvis ikke kan det oppstå fare for brann.

• Drei langsomt på kontrollhjulet fra MIN-posisjonen.
• Med denne enheten kan du stille bassnivået uavhengig og du må derfor la være å skru opp bassen på forsterkeren.

4 Bryter for automatisk dvale (AUTO STANDBY)

På- eller avskruing av funksjonen for automatisk dvale (Auto Standby).

MERKNAD:

- Standardinnstillingen for automatisk dvale (Auto Standby) er ON (på).

Funksjonen for automatisk dvale (Auto Standby)

Enheten vil automatisk bli stilt i dvaletilstand (av) hvis ingen inngangssignaler registreres i løpet av ca. 12 minutter (strømindikatoren vil lyse rødt). Strømmen skrur seg på automatisk hvis inngangssignaler blir registrert. Automatisk dvale kan deaktiveres ved å stille Auto Standby-bryteren på OFF (av).

MERKNAD:

- Med innstillingen for automatisk dvale kan det forekomme at en tilkoblet komponent sender ut støy eller andre utilsiktede lydsignaler som igjen fører til at systemet slår seg på automatisk. Hvis dette skjer kan du skru av den automatiske dvalefunksjonen og slå systemet på/av manuelt.

5 Fasebryter (PHASE)

Når denne stilles på 180°, vil utgangsfasen bli omvendt av inngangssignalet og når den stilles på 0°, vil fasen være identisk med inngangssignalet.

- Vanligvis skal denne stilles på 0°. Hvis lydforbindelsen mellom subwooferen og venstre og høyre høyttalere lyder unaturlig, kan du forsøke å skifte fase til 180° og stille bryteren i posisjonen hvor du oppnår mest naturlig lyd.

6 Utgangsterminal for linjenivå (LINE OUT)

Brukes for tilkobling av andre apparater via forsterkeren. Signalene som utgår fra denne kontakten vil ikke bli påvirket på noen måte av enhetens diverse innstillinger.

7 Linjenivå-inngang (LINE IN)

Koble til SUBWOOFER PREOUT-terminalen på en forsterker eller receiver med den medfølgende phonoledningen (RCA).

8 Strøminntak (AC IN)

Før du foretar endringer med noen av tilkoblingene må du først slå av strømmen og frakoble både denne enheten og forsterkeren/receiveren fra strømnettet. Linjenivåtilkoblinger (LINE LEVEL)

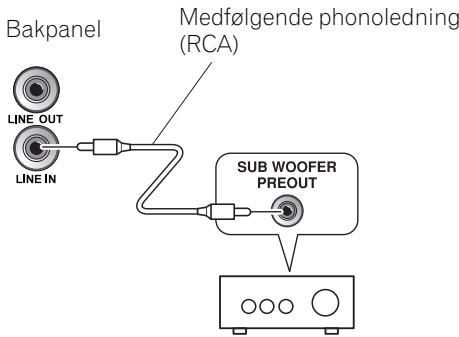

Bakpanel LINE OUT LINE IN Medfølgende phonoledning (RCA) SUB WOOFER PREOUT

Koble anleggets LINE IN-terminal til forsterkerens eller receiverens SUBWOOFER PREOUT-terminal med bruk av den medfølgende phonoledningen (RCA-plugg).

MERKNAD:

- Ved tilkobling til PREOUT-terminalen for senterkanal-surround på forsterkeren eller receiveren, vil bassen kun høres fra senterkanalen og dermed ikke strekke til.

TILKOBLING AV STRÖMLEDNINGEN

Strømledning

Kobble den ene enden av denne enhetens strømledning til strøminntaket (AC IN), og den andre enden til en stikkontakt. Forsyn enhetene med strøm ved først å skru på forsterkeren og deretter denne enheten.

BETJENING

For detaljer angående betjening av de forskjellige funksjonene, se PANELENES FUNKSJONER på side 6.

1. Slå på (ON) strømbryteren (POWER) (2).

2. Hvis enhetens strømledning blir koblet til en forsterker eller receivers strømuttak og strømbryteren forblir stående på (ON), vil enheten skrus på/av (ON/OFF) samtidig med forsterkeren eller receiveren.

3. Hvis enheten ikke kan kobles til en forsterker eller receivers strømuttak. må du skru på forsterkeren eller receiverens strøm før denne enheten skrus på (ON). Når strømmen skal skrus av (OFF) må denne enheten skrus av før du slår av forsterkeren eller receiveren.

4. Betjen forsterkeren eller receiveren og juster volumnivået på de andre høyttalerne.

5. Juster bassens volumnivå med VOLUME-kontrollen (3).

- Omstill PHASE-bryteren (5) og justerer med VOLUME-kontrollen (3) hvis det er nødvendig.

1. Still strømbryteren (POWER) (2) på OFF.

- Unngå bruk av høyttaleren til å avspille forvrengt lyd over lengre tid. Dette kan føre til skader på høyttaleren og medfører risiko for brann.

SPESIFIKASJONER

Kabinett.... Bassrefleks, gulvstående type Høyttaler.... 25 cm konisk type Kontinuerlig forsterket effektytelse (RMS) .... 160 W/6 Ω (100 Hz)

Inngangsnivå (sensitivitet ved 100 Hz) Linjenivå (LINE LEVEL) (phono/RCA-kontakt).... 190 mV

Utvendige dimensjoner ...... 372 mm (B) x 394 mm (H) x 412 mm (D)

Vekt (uten emballasje) 19,3 kg Strømforsyningskrav

220 V til 240 V\~, 50 Hz/60 Hz

Strømforbruk 130 W

Strømforbruk i dvaletilstand 0,45 W eller mindre

Spesifikasjoner og utførelse kan ha blitt endret uten forvarsel pga. utbedringer.

Utgitt av Pioneer Corporation. Opphavsrett © 2009 Pioneer Corporation. Alle rettigheter reservert.

FEILS∅KING

Feil betjening kan ofte misforstås som driftssvikt eller funksjonsfeil. Hvis du mistenker at noe er galt med enheten, bør du først gå gjennom kontrollpunktene nedenfor. Det kan hende at problemer har oppstått med en av de andre komponentene. Undersøk også de andre komponentene og annet elektrisk utstyr som er i bruk. Hvis problemet gjenstår selv etter å ha fulgt kontrollpunktene nedenfor, må du kontakte ditt nærmeste PIONEER-servicesenter eller din forhandler og sende eheten inn for reparasjon.

SYMPTOM	ÅRSAK	BOTEMIDDEL
1 Manglende strøm(Indikatoren lyser ikke når strømmen slås på.)	Strømpluggen har ikke blitt riktig satt inn.	Sett strømpluggen inn på forsvarlig måte.
2 Ingen lyd(Indikatoren lyser blått.)	Phonoledningens tilkobling er feil eller har blitt frakoblet.VOLUME-kontrollen er stilt påMIN.	Sjekk på nytt og foreta riktig tilkobling.Drei langsomt med urviserne.
3 Lyden er forvrengt.	Lydnivået er for høyt.Inngangsnivået er for høyt.	DreiVOLUME-kontrollen mot urviserne til et lavere nivå.Juster forsterkerens utgangsnivå (volum, basskontroll, bassforsterkning) mot urviserne til et lavere nivå.
4 Hylende lyd utgår.	Forsterkeren mottar ikke strøm.Subwooferens nivå er stilt for høyt.	En forsterker må kobles til og forsynes med strøm.Plasser subwooferen i god avstand fra høyttalerne.DreiVOLUME-kontrollen mot urviserne for å senke volumnivået.
5 Mye støy ved lytting til AM-og FM-kringkastinger.	Sløyfeantennen for AM eller innendørsantennen for FM ligger for nære denne enheten.	∅k avstanden mellom AM-eller FM-antennen (for innendørs bruk) og denne enheten.
6 Lyden er brudt.	Funksjonen for automatisk dvale (Auto Standby) er skrudd på.	Skru av funksjonen for automatisk dvale.
7 Ingen lyd(Indikatoren lyser rødt.)	Manglende inngangssignal.	Skru av funksjonen for automatisk dvale.
