Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 22

Controleren van de standardonderdelen 23

Montage van de tafelbladstaander 23

Bevestiging van de Plasma-Display 24

Installatie van het apparaat op een rack enz. 24

Zozorgt uervoordat de apparatuur Niet omvalt..... 25

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasmadisplays (PDP-436RXE / PDP-436SXE) van Pioneer is ontworpen. Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voormeer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd. Deze staander mag Niet voor andere dan de waaroor bestemde plasma-display worden gebruikt; ook mooten er geen wijzigingen op worden aangebrachte noch mag het voor andere doeleinden worden gebruikt.

Onjuiste installmentie is uiterst gevaarlijk odomat het apparaat daardoor kan vallen of odomat ongelukken nutzen wordenveroorzaakt.

Plaats van installmentie

• Kies een planta die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat deplaats van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardietniet waarde bloataat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevalten, zoals het breken of omvallen van de apparatuur, können zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient altijd door twee of Meertere mensen te worden geplaatst om er zeker van te+zijn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 25).

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zijn.

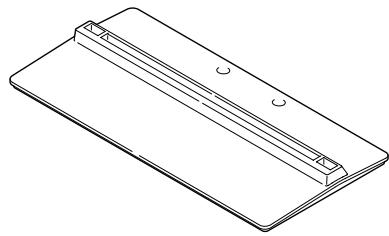

- Voetstuk x 1

- Gebruikuaanwijing (deze handleiding) x 1

- Opzetstukken (links en rechts, onderling verwisselhaar) x 2

- Zeskantsleutel x 1 (Afmeting diagonal: 6mm )

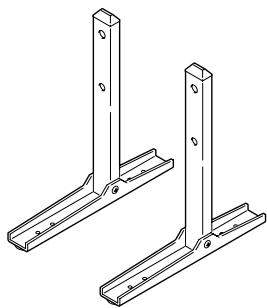

- Schroeven ① (4× 10mm)× 4

- Montagebouten ② (M8 x 60 mm: zilverkleurig) x 2

- Montagebouten ③ (M8 x 30 mm: zilverkleurig) x 2

Montage van de tafelbladstaander

Wijze van montage

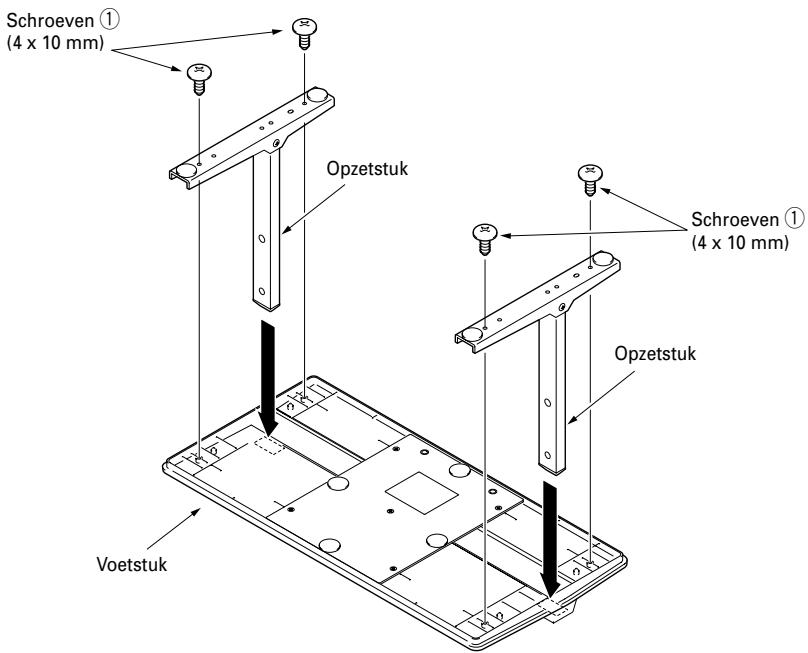

1 Keer het voetstuk om zodat de onderzijde maar boven wijst.
2 Voeg de opzetstukken in het voetstuk.
3 Draai de schroeven aan om de opzetstukken vast te zetten.

Bevestiging van de Plasma-Display

Het gewicht van een model van 43 inch bedraagt ongeveer 32kg ; de display is Niet diep en daardoor onstabel. Zorg er.daarom voor dat tenminste tweeien personen de display monteren en installereren.

Let op

• Zorg ervoor dat de plasma-display op een vlakkeplaats worden geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze nicht steviger vast dan nodig.

Bevestigingsmethode

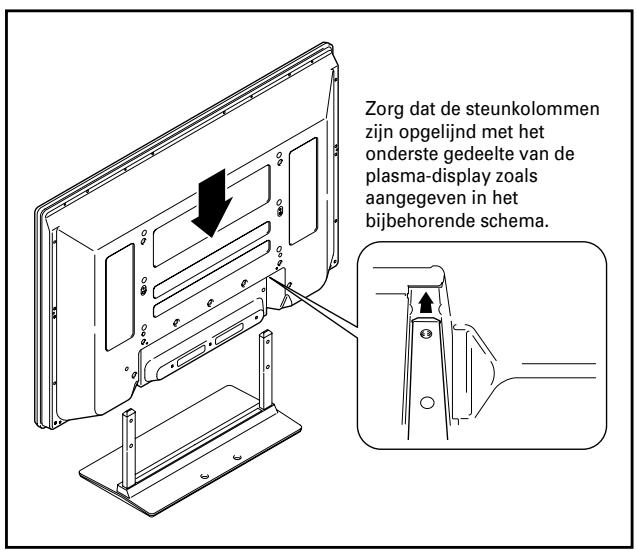

1 Bevestig de plasma-display aan de staander.

Bevestigzoals bij de pijlen aangegeven de steunkolommen van de staander aan het onderste gedeelte van de plasmadisplay, en leidt zeervolgens verticaalaar binnen.Zorgervoor dat de steunkolommen van de staander Niet in enigander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of deuitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

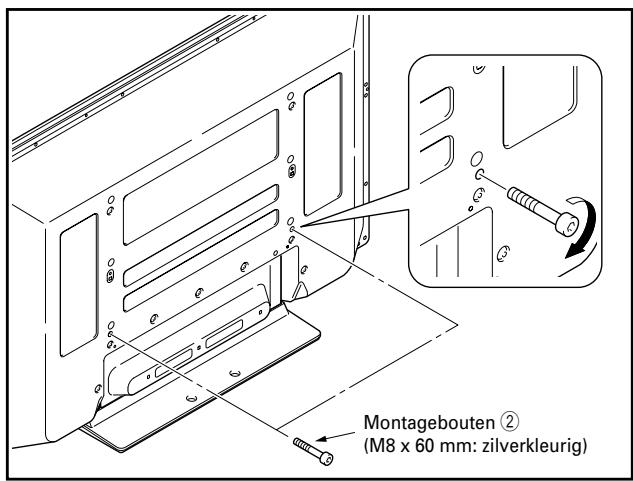

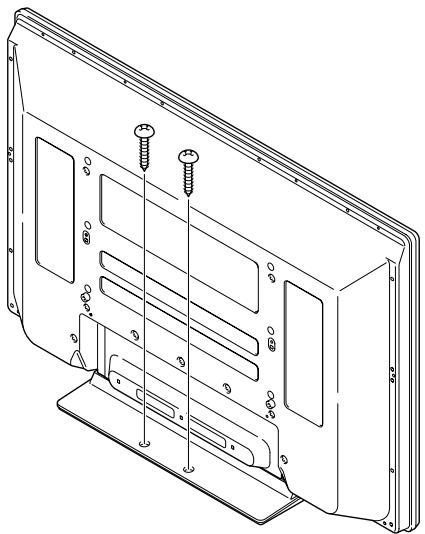

2 Het vastzetten van de plasma-display met montagebouten ②.

Bevestig de plasma-display op de bij de pijlen aangegevenplaatsen met gebruik van de bijgeleverde zeskantsleutel.

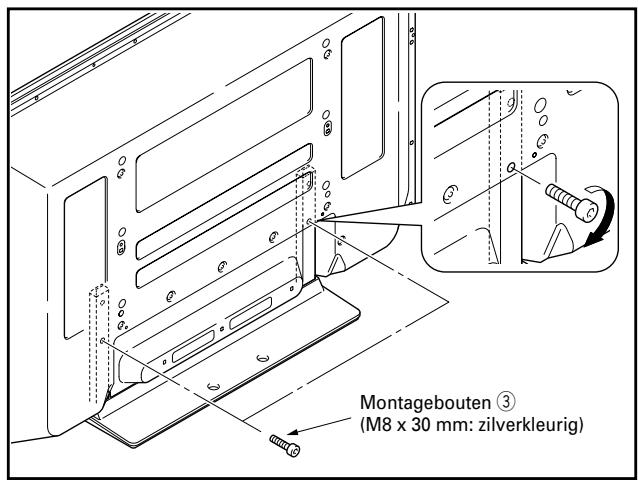

3 Het vastzetten van de plasma-display met montagebouten ③.

Schroef deze stevig vast met gebruik van de bijgeleverde zeskantsleutel.

Installatie van het apparaat op een rack enz.

Waarschuwing

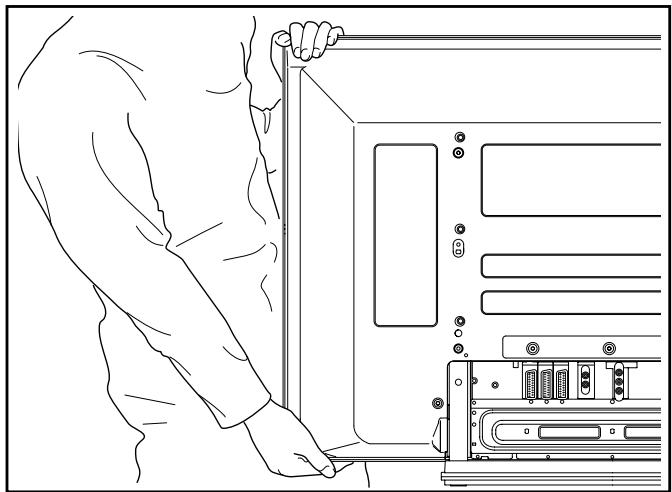

Houd de plasma-display vast wanner u deze op een rack enz. installeert.

Zo zorgt uervoordat de apparatuur Niet omvalt

Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur Niet omvalt.

Stabilititeit op de tafel of op de grond

Zorg voor stabiliteit van de apparatuur zoals in de figuur aangegeven met schroeven die in de winkel verkrijngbaar zijn.

Let op

Voor stabiliteit van de apparatuur op een tafel of op de grond dient u schroeven te gebruiken met een nominale diameter van 6 mm en een lengte van tenminste 20 mm.

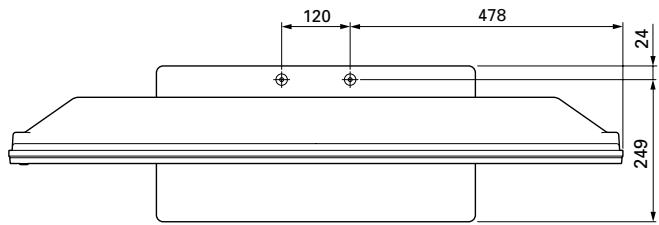

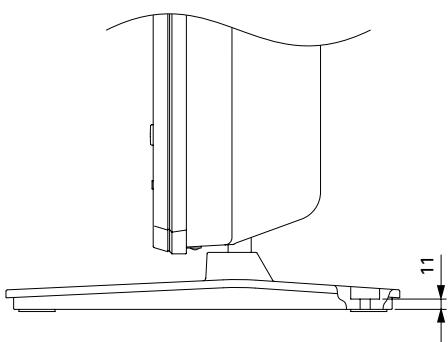

Positie van de schroeven voor de tafel/grond

Voor het stabel plaatsen van de standard op de tafel of de grond要去en schroeven met een nominale diameter van 6 mm en een lenghte vaneer dan 20~mm worden gezruikt.

Eenheid: mm

Zijaanzicht

Gebruik van een muur voor stabiliteit

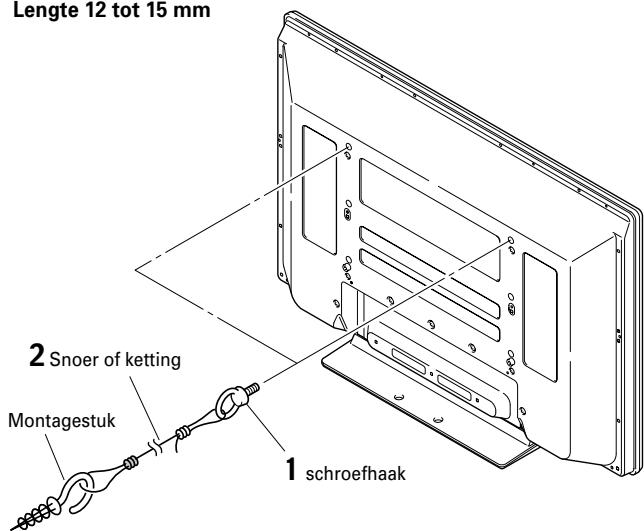

1 Bevestiging van de bouten (haken) aan de plasma-display zodate zich Niet omvalt.
2 Gebruik stevige snoeren of kettingen om de display op de juiste wijze stabiliteit te geben, en deze stevig aan een muur, zoil, of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan.

Let op

Gebruik in de winkel verkrijgbare schroefhaken, touwen, kettingen en montagestukken.

Aanbevolen schroefhaak:

Nominale diameter M8

Lenght 12 tot 15 mm

Waarschuwing

• De tafel of het gedeelte van de grond dat voor de apparatuur worden gezrukt dient stevig genoeg te zich ter ondersteuning van de plasma-display; indien dit Niet het geval is, kan lichamelijk letsel worden veroorzaakt.
• Zorg ervoor wonneer de plasma-display worden geinstalleerd, dat de juiste maatregelen worden getroffen zoat deze nicht valt of Kantelt, Zoalsijdens een aardbeving of bij ongevallen.
• Indien u deze voorzorgsmaatregelen Niet neemt kan de plasma-display omvallen en letsel veroorzaken.
• De schroeven, schroefhaken, kettingen en overige montagestukken die u gebruikt ter versteviging van de plasma-display zodate ze nicht Kantelt varieren alaar gelang de samenstellung en dikte van het oppervlak waarop.Deze wordt aangebracht.
• Kies de juiste schroeven, haken, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzoucht op de juiste dikte en samenstellung en nadat u, indien nodig, een erkend installer und heeft geraadpleegd.

Technische gegevens

Afmetingen buitenzijde 559 (B) x 279 (H) x 273 (D) mm

Gewicht 2,5 kg

• Het is möglich dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

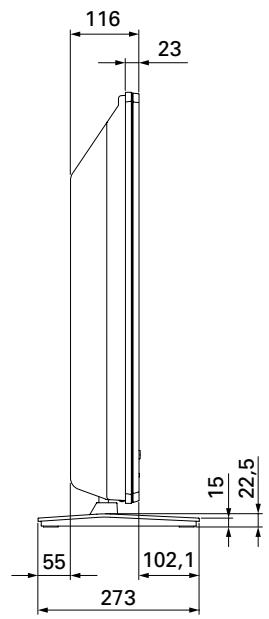

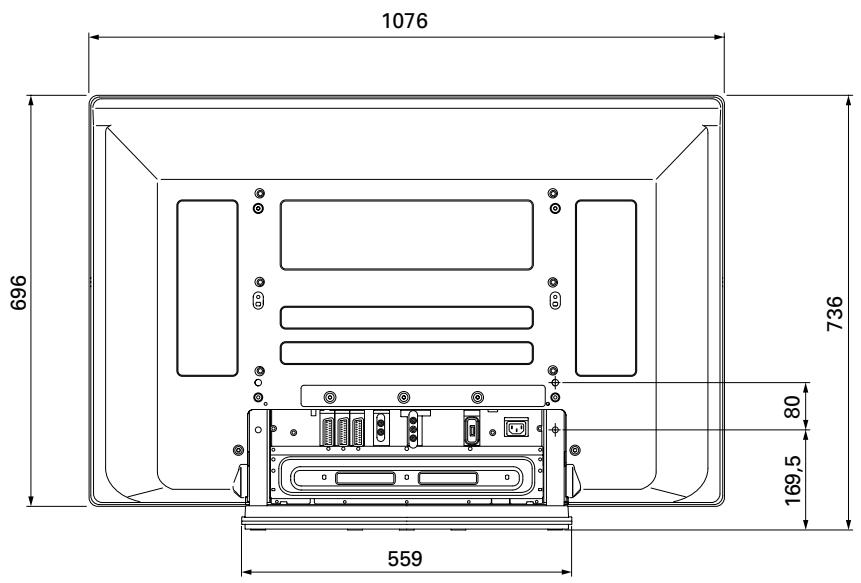

Afmetingen

Eenheid: mm
