Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuramente le istruzioni per l'uso.

Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al sostro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di serie dell'apparecchio qui sotto.

Modello n. PDK-TS14 Serie n.

Conservate甚么 numero per uso in seguito.

Indices

Attenzione 17

Controllo degli accessori standard 18

Montaggio del supporto 18

Fissaggio del Display a Plasma 19

Montaggio del prodotto su uno scaffale, ecc. 19

Prevenire la caduta dell'apparecchio 20

Dati tecnici 21

Grafico delle misure 21

ATTENZIONE

Questo symbolo si riferisce ad una procedura azzardata o pericolosa che può recare anni alle persone o alle cose.

Attenzione

Questo articolo è un supporto di ravolo, progettato

esclusivamente per i display a plasma Pioneer (PDP-436RXE / PDP-436SXE).

L'uso con altri modelli cui po causare instabilità e provocare danni.

Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display.

Non installare o modificare il prodotto diversamente da come illustrato. Non usate un supporto per display a plasma diverso da quello progettato, e non modificatelo per altri scopi.

Un'installazione non corretta è extremamente pericolosa perché potrebbere causare la caduta dell'apparecchio o altri incidenti.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostener i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggio.
• Non installate il supporto dove potrebbe essere esesto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predisiposte.
  Dopo l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display deve essere montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 20).

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

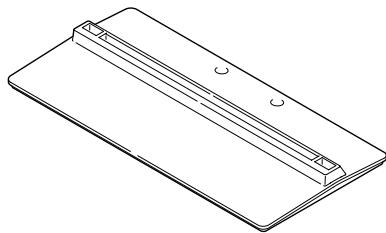

Coperchio della base x 1

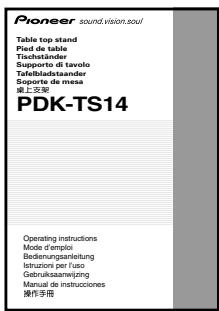

Istruzioni per I'uso x 1 (questo manuale)

- Gambe del supporto x 2 (sinistra e destra, intercambiabili)

- Chiave inglese x 1 (dimensione diagonale 6 mm)

Viti ① 4x10mm)

- Bulloni da installatione ② x 2 (M8 x 60 mm, argento)

- Bulloni da installatione ③ × 2 (M8 x 30 mm, argento)

Montaggio del supporto

Procedura di montaggio

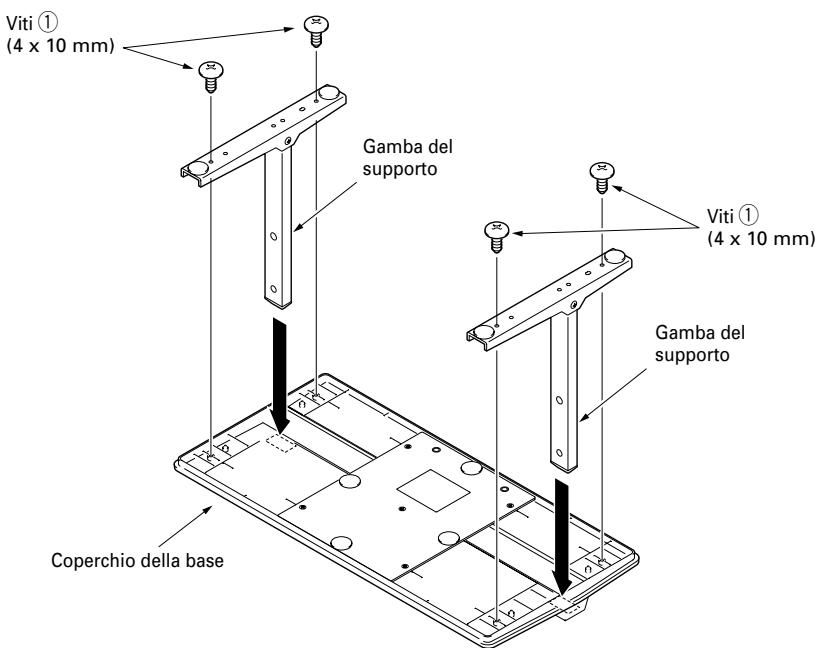

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.
2 Inserite le gambe del supporto nel coperchio della base.
3 Stringere le viti per bloccare le gambe del supporto.

Fissaggio del Display a Plasma

Attenzione

Il peso del modello di 43 polici è di circa 32kg . Non sono profondi e sono instabili.

Per quello motivo devono essere montati e installati da almeno due persone.

Nota

• Assicuratevi che la superficie sulla quale installare il dispay sua perfettamente pianae e stabile.
• Inserite verticalmente le viti nei fori e non serratele con una forza maggiore al necessario.

Metodo di Fissaggio

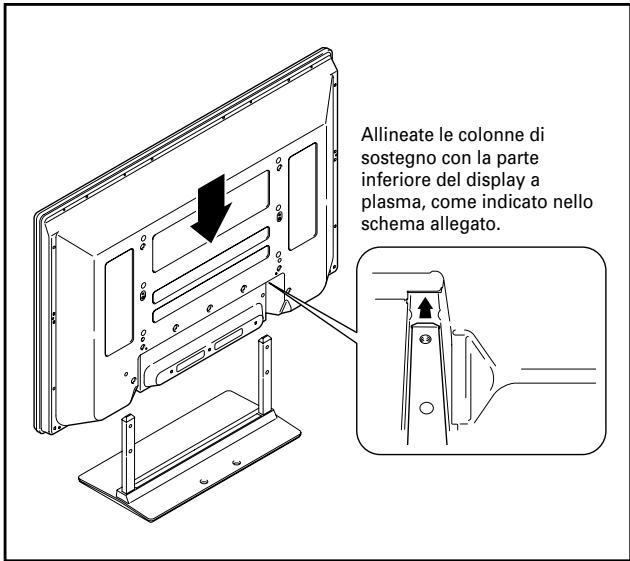

1 Montaggio del display a plasma sul supporto.

Fissate le colonne di supporto di davolo alla parte inferiore del display a plasma, comeindicato dalles freccce,quindi insertile adadgio verticalmente.Fate molta attenzione ad insertire esattamente nelle scanalature del display a plasma e solo in quel punto.Agire in unalto modo può danneggiare il pannello del display a plasma,le sue aperture o provocare una deformazione del supporto.

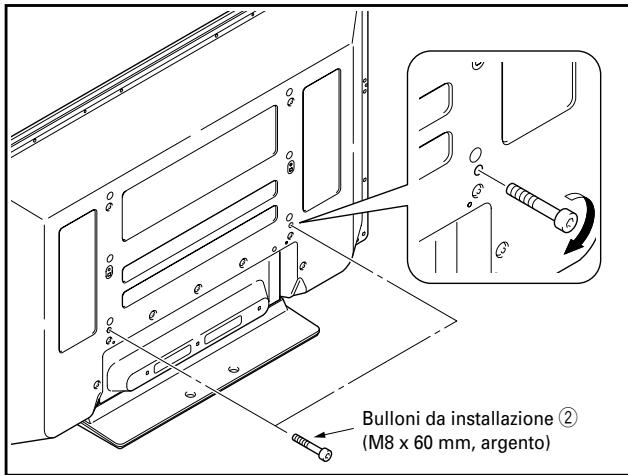

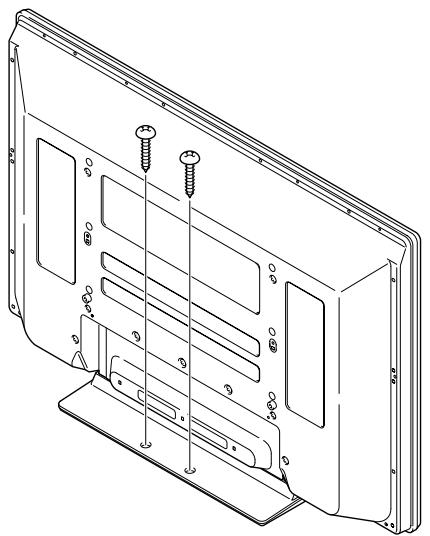

2 Fissaggio del display a plasma con le bulloni da installmente ②.

Fissate il display a plasma nei punti indicati dalle freccce, utilizzando la brugola esagonale in dotazione.

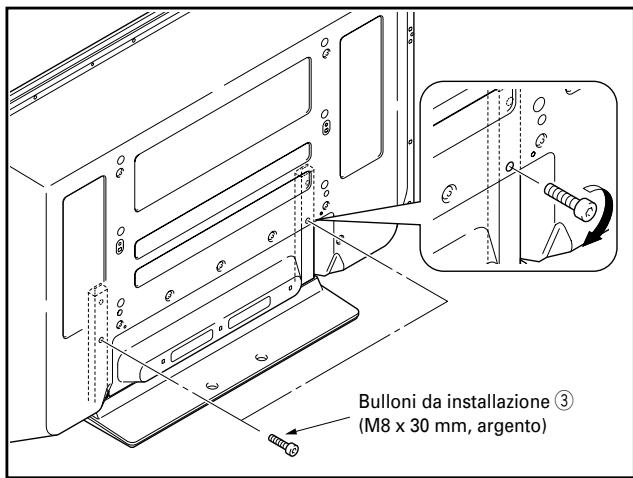

3 Fissaggio del display a plasma con le bulloni da installmente ③.

Serratele utilizes la drugola esagonale fornita.

Montaggio del prodotto su uno scaffale, ecc.

Attenzione

Quando montate il display a plasma su uno scaffale, ecc. tenetelo fermo.

Prevenire la caduta dell'apparecchio

Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sia in condizioni di cadere.

Fissare su ravolo o a pavimento

Fissare l'apparecchio usingo delle viti disponibili sul mercato come molto nel grafico.

Nota

Per fissare l'apparecchio su un cavolo o a pavimento, usate viti con diametro nominale di 6 mm e lunghezza di almeno 20 mm.

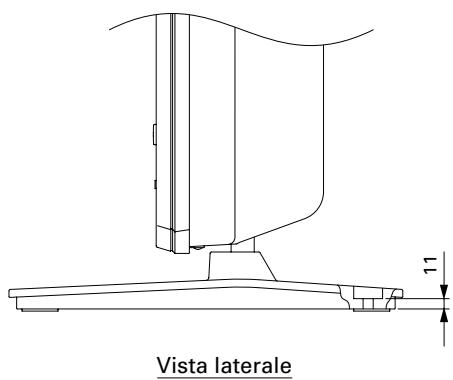

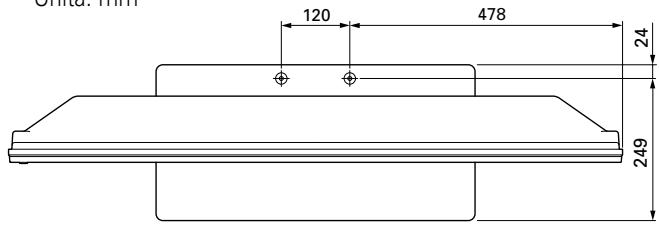

Posizione delle viti per il cavolo/pavimento

Se il supporto viene fissato su un ravolo o sul pavimento, usate un diametro nominale di 6 mm con una lunghezza superiore ai 20 mm.

Unità: mm

Fissare l'apparechio al muro

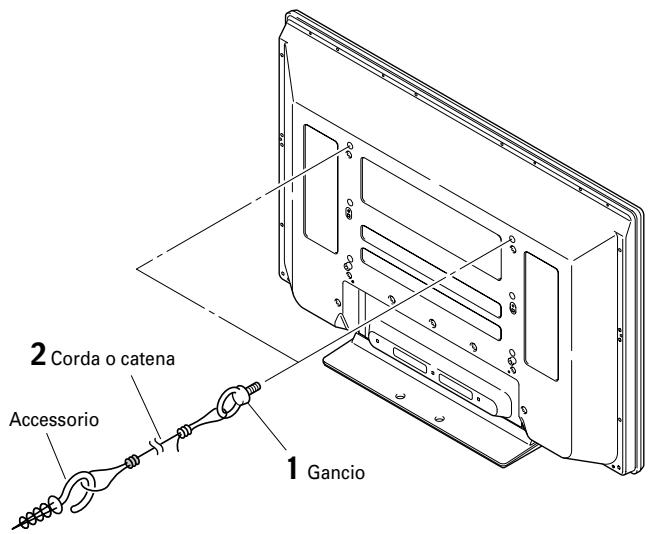

1 Fissate i bulloni (ganci) al display a plasma per prevenir la caduta.
2 Usate corde o catene robuste per stabilizzarlo con sicurezza e saldamente al muro, a un pilastro o a quale altro solido elemento.

Svolgete quello lavoro quello stesso modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde, catene e accessori che si trovano sul mercato.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 ai 15mm

Attenzione

• Per sostenere il display a plasma si dovrebbe usare sempre un ravolo o una superficie del pavimento con resistenza adeguata. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Durante l'installazione del display a plasma, prendere le nécessarie precauzioni per prevenir la caduta o il capovolgimento in casi d'emergenza, come terremoti o incidenti.
• Se non si prendono queste precauzioni, il display a plasma potrebbe cadere e causare danni.
• Le viti, i ganci e gli altri accessori usati per fissare il display a plasma e prevenir alla sua caduta varieranno secondo la composizione e lo spessore della superficie alla quale sare agganciato.
• Scegliere le viti, i ganci, le catene e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo avoir consultato un esperto.

Dati tecnici

Misure esterne 559 (L) x 279 (A) x 273 (P) mm

Peso 2,5 kg

• Le specifiche copramenzionate e l'aspetto esteriore possono essere modificati alla cun preavviso per migliorare il prodotto.

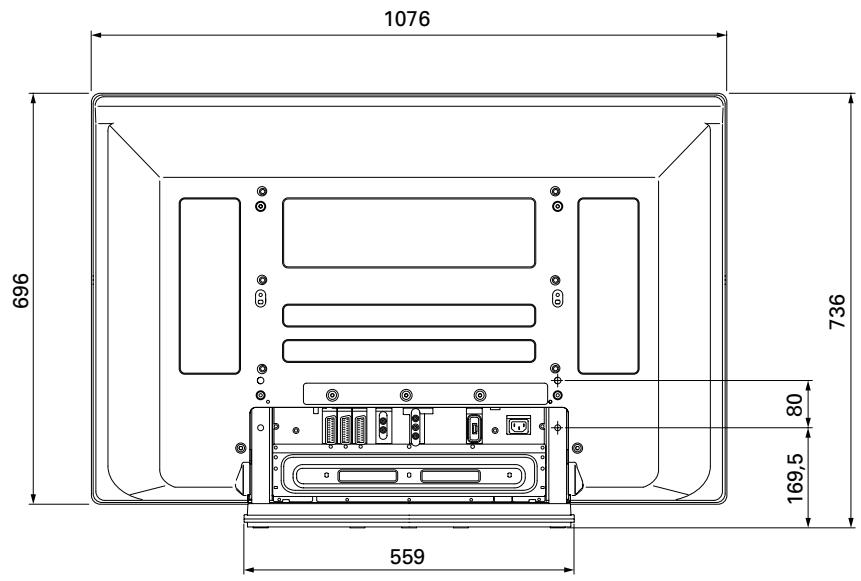

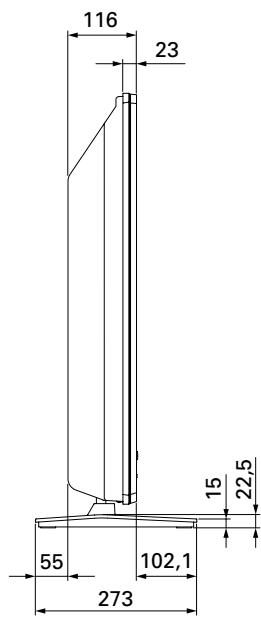

Grafico delle misure

Unità: mm
