MODE D'EMPLOI PDK-TS14 PIONEER

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sûr afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS important

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

Numéro du modèle. PDK-TS14 Numéro de série.

Conserve ces numéros pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 7

Vérification des pièces fournies 8

Assemblage du support 8

Installation et fixation de l'écran à plasma. 9

Installation du produit sur une étagère, etc. 9

Prévenir toute chute de l'équipement 10

Caractéristiques techniques 11

Schéma de dimensions 11

Attention

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les écrans à plasma (PDP-436RXE / PDP-436SXE) de marque Pioneer. L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez en aucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. En outre, n'utilisez pas ce support pour un écran à plasma autre que celui pour lequel il a été créé et ne le modifiez pas ou ne l'utilisez pas à des fins autres que celles pour lesquelles il a été créé.

Une installation incorrecte est extrêmement dangereuse car elle peut provoquer la chute du support ou tout autre accident.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran. Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir Page 10).

Vérification des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l'installation du support.

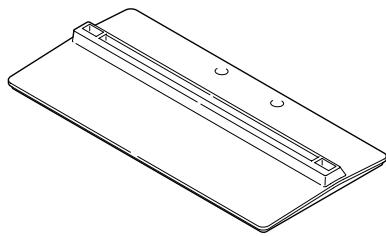

• Couverture de tableau x 1 unité

Mode d'emploi (ce document) x 1 exemplaire

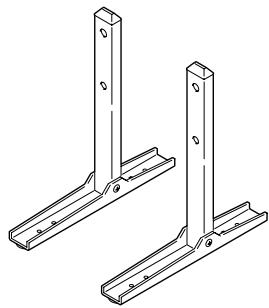

• Colonnes de support (gauche et droite, interchangeables) x 2 unités

• Clé hexagonale x 1 unité (Taille en diagonale: 6 mm)

• Vis ① (M4 x 10 mm) x 4 unités

• Vis d'installation ② (M8 x 60 mm : argentée) x 2 unités

• Vis d'installation ③ (M8 x 30 mm : argentée) x 2 unités

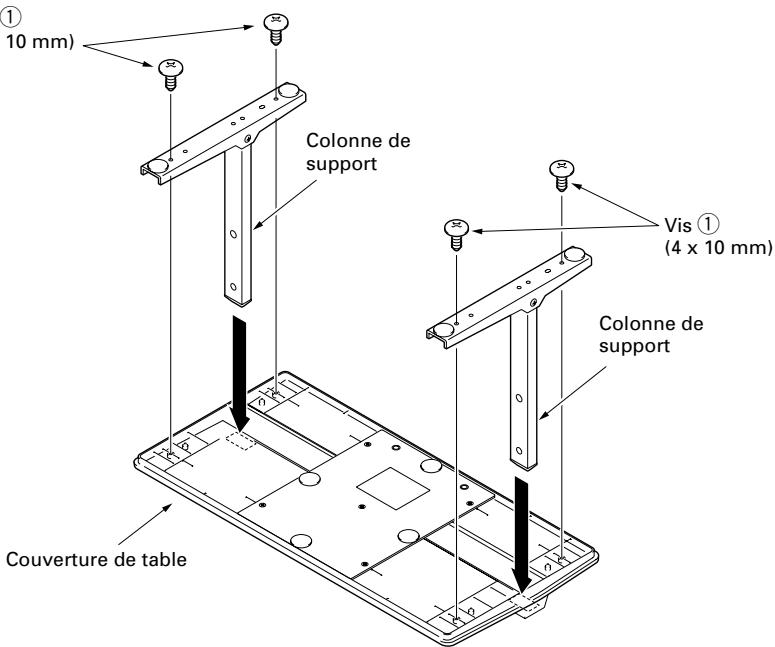

Procédure de montage

1. Tournez le pied de table de façon à ce que le dessous regarde vers le haut. 2. Insérez les colonnes de support dans le pied de table. 3. Serrez les vis afin de stabiliser les colonnes de support.

Installation et fixation de l'écran à plasma

Attention

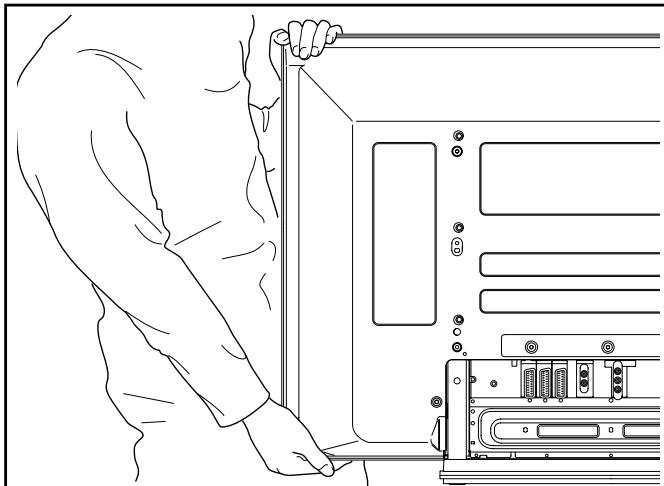

Le poids d'un écran à plasma 43 pouces est d'environ 32kg. Leur profondeur étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être installés par deux personnes à la fois.

Remarques

• Montez toujours l'écran à plasma sur une surface plane et stable.
• Introduisez les vis à la verticale et ne les serrez pas plus que nécessaire.

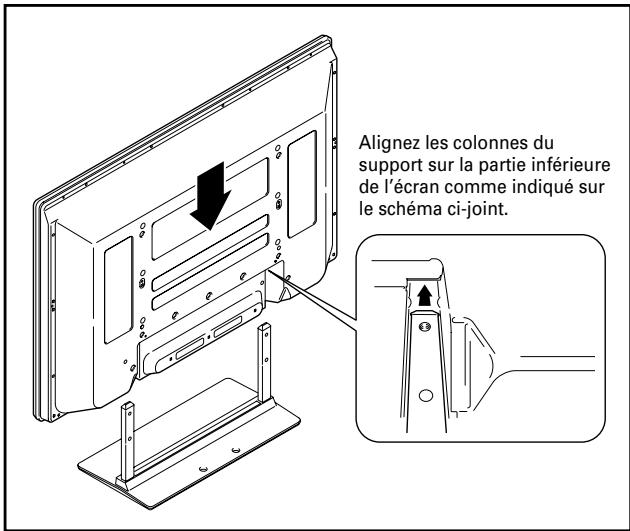

1 Installation de l'écran à plasma sur le support.

Mettez les colonnes de soutien en place au bas de l'écran à plasma comme indiqué par les flèches, puis insérez-les lentement à la verticale. Veillez à ne pas insérer les colonnes ailleurs que dans les fentes prévues à cet effet. Cela risquerait d'endommager l'écran, ses ports ou encore le support.

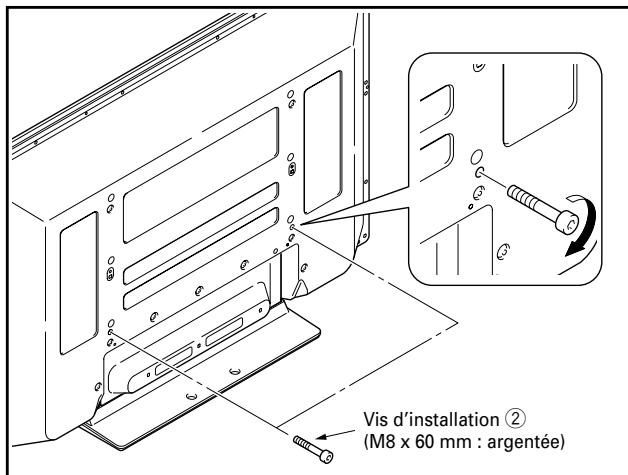

2 Fixez solidement l'écran à plasma avec les vis d'installation ②.

Fixez l'écran à plasma aux endroits indiqués par les flèches à l'aide de la vis hexagonale fournie.

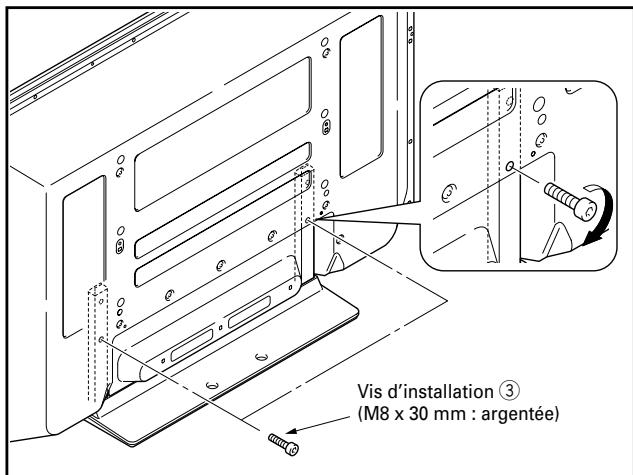

3 Fixez solidement l'écran à plasma avec les vis d'installation ③.

Vissez solidement celles-ci au moyen de la clé hexagonale fournie avec le support.

Attention

Lors de l'installation de l'appareil sur une étagère, etc., veuillez tenir l'écran à plasma.

Prévenir toute chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

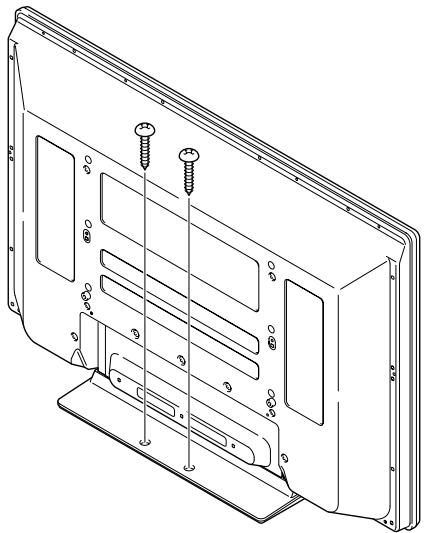

Stabilisation sur une table ou sur la base

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

Afin de stabiliser l'équipement sur une table ou sur la base, utilisez des vis 6 mm d'au moins 20 mm de long.

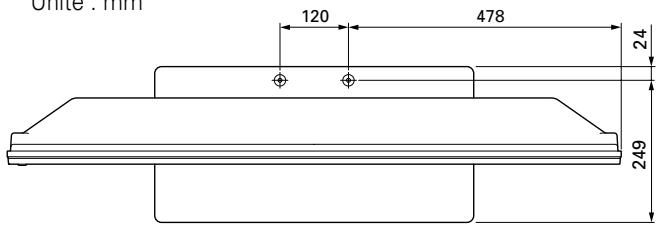

Position des vis table/base

Afin de stabiliser le matériel sur une table ou sur le sol, utilisez des vis de 6 mm de diamètre nominal et d'au moins 20 mm de long.

Unité : mm

Vuelaterale

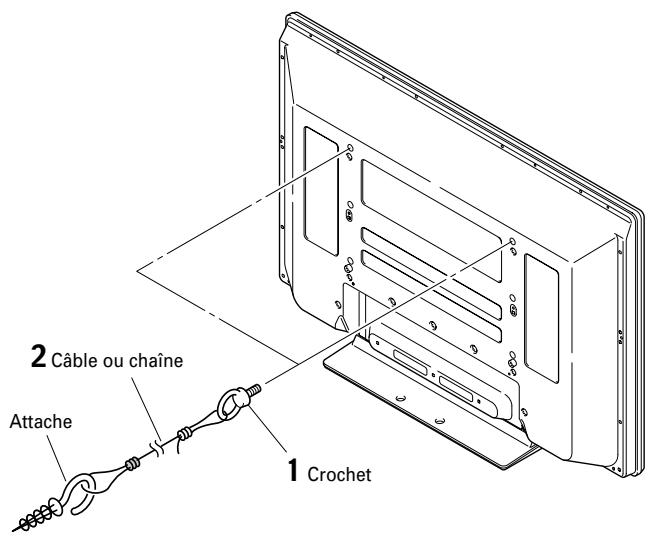

Utilisation d'un mur pour stabiliser le support

Fixation des boulons empêchant la chute (crochets) sur l'écran à plasma. 2. Utilisation de câbles solides ou de chaînes pour stabiliser solidement le dispositif sur un mur, un pilier ou d'autres éléments stables.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des chaînes ou d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommande : Diamètre nominal M8, longueur de 12 à 15 mm.

Attention

• Choisissez toujours une table ou une portion du sol avec une force suffisante pour supporter l’écran plasma. Il en résultait autrement des blessures corporelles et des dégâts physiques.
• Lors de l'installation de l'écran plasma, veuillez prendre les mesures de sécurité nécessaires pour l’empêcher de tomber ou de basculer en cas de sinistres comme un tremblement de terre ou un accident.
• Le cas contraire, l'écran plasma pourrait tomber et provoquer des dégâts.
• Les vis, crochets, chaînes et autres raccords que vous utilisez pour fixer en place l'écran plasma afin de l'empêcher de basculer dépendront de la composition et de l'épaisseur de la surface sur laquelle vous le fixez.
• Choisissez les vis, crochets, chaînes et autres raccords appropriés après avoir tout d'abord soigneusement inspecté la surface pour déterminer sa composition et son épaisseur et après avoir pris contact avec un installateur professionnel si besoin est.

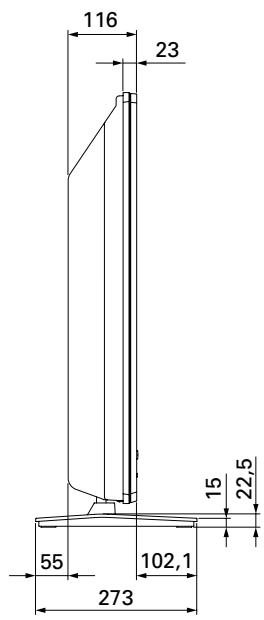

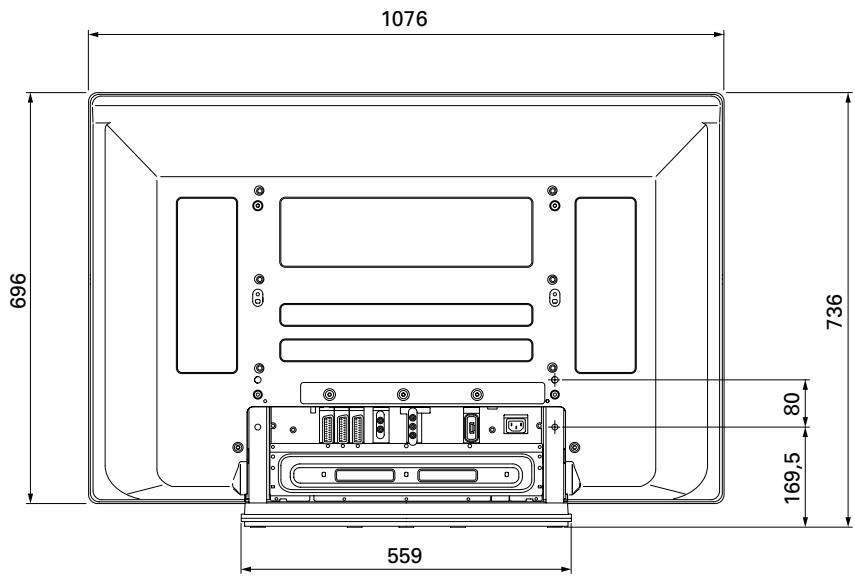

Caractéristiques techniques

Dimensions extérieures 559 (largeur) × 279 (hauteur) × 273 (profondeur) mm

Poids 2,5 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

Unité : mm
