ПОСІБНИК КОРИСТУВАЧА YT-82950 Yato

4. блокування вимикача

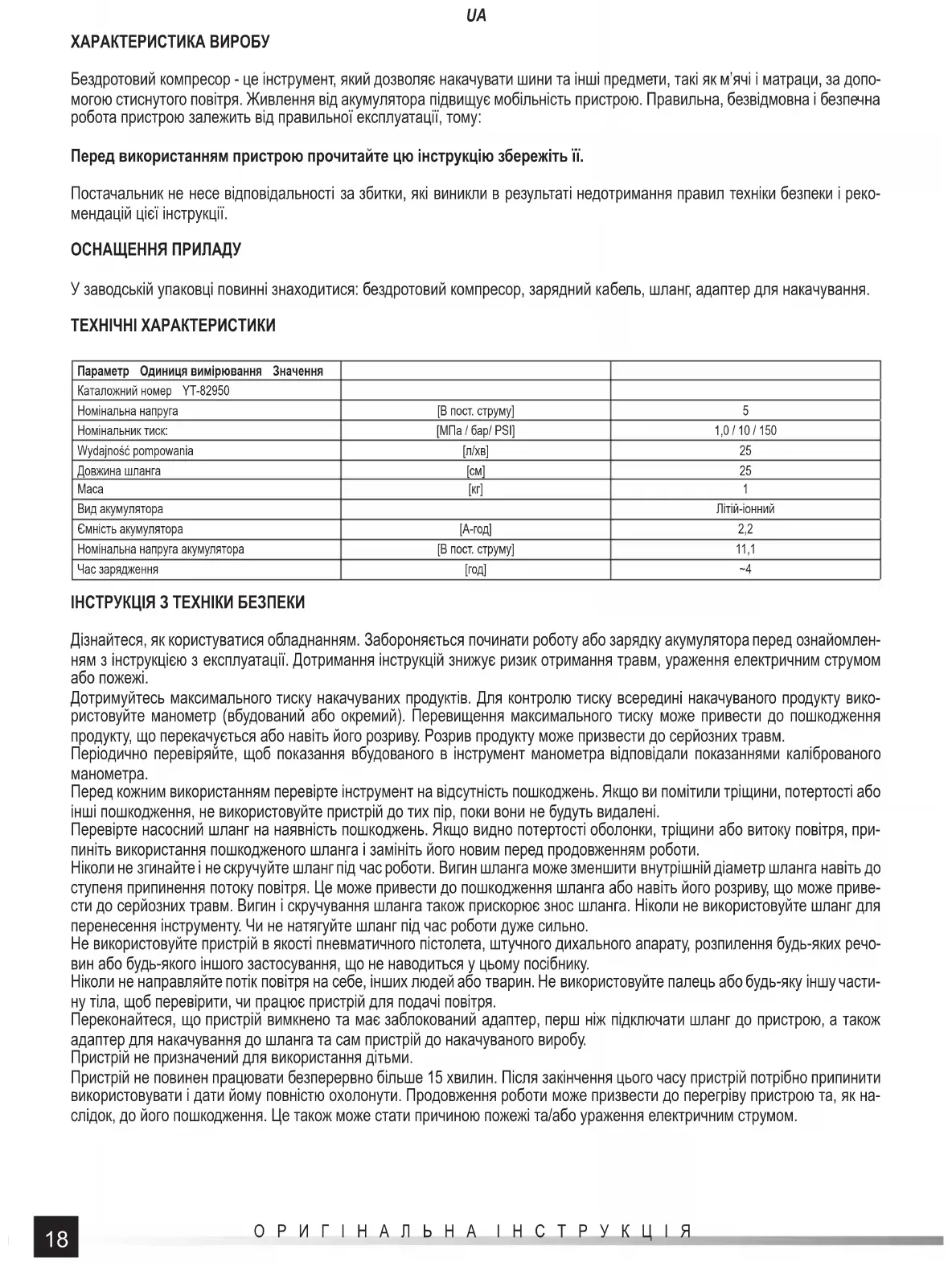

ХАРАКТЕРИСТИКА ВИРОБУ Бездротовий компресор - це інструмент, який дозволяє накачувати шини та інші предмети, такі як м’ячі і матраци, за допо- могою стиснутого повітря. Живлення від акумулятора підвищує мобільність пристрою. Правильна, безвідмовна і безпечна робота пристрою залежить від правильної експлуатації, тому: Перед використанням пристрою прочитайте цю інструкцію збережіть її. Постачальник не несе відповідальності за збитки, які виникли в результаті недотримання правил техніки безпеки і реко- мендацій цієї інструкції. ОСНАЩЕННЯ ПРИЛАДУ У заводській упаковці повинні знаходитися: бездротовий компресор, зарядний кабель, шланг, адаптер для накачування. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Каталожний номер YT-82950 Номінальна напруга [В пост. струму]5 Номінальник тиск:[MПa / бар/ PSI] 1,0 / 10 / 150 Wydajność pompowania [л/хв]25 Довжина шланга [см]25 Маса [кг]1 Вид акумулятора Літій-іонний Ємність акумулятора [A-год] 2,2 Номінальна напруга акумулятора [В пост. струму] 11,1 Час зарядження [год]~4 ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ Дізнайтеся, як користуватися обладнанням. Забороняється починати роботу або зарядку акумулятора перед ознайомлен- ням з інструкцією з експлуатації. Дотримання інструкцій знижує ризик отримання травм, ураження електричним струмом або пожежі. Дотримуйтесь максимального тиску накачуваних продуктів. Для контролю тиску всередині накачуваного продукту вико- ристовуйте манометр (вбудований або окремий). Перевищення максимального тиску може привести до пошкодження продукту, що перекачується або навіть його розриву. Розрив продукту може призвести до серйозних травм. Періодично перевіряйте, щоб показання вбудованого в інструмент манометра відповідали показаннями каліброваного

Перед кожним використанням перевірте інструмент на відсутність пошкоджень. Якщо ви помітили тріщини, потертості або інші пошкодження, не використовуйте пристрій до тих пір, поки вони не будуть видалені. Перевірте насосний шланг на наявність пошкоджень. Якщо видно потертості оболонки, тріщини або витоку повітря, при- пиніть використання пошкодженого шланга і замініть його новим перед продовженням роботи. Ніколи не згинайте і не скручуйте шланг під час роботи. Вигин шланга може зменшити внутрішній діаметр шланга навіть до ступеня припинення потоку повітря. Це може привести до пошкодження шланга або навіть його розриву, що може приве- сти до серйозних травм. Вигин і скручування шланга також прискорює знос шланга. Ніколи не використовуйте шланг для перенесення інструменту. Чи не натягуйте шланг під час роботи дуже сильно. Не використовуйте пристрій в якості пневматичного пістолета, штучного дихального апарату, розпилення будь-яких речо- вин або будь-якого іншого застосування, що не наводиться у цьому посібнику. Ніколи не направляйте потік повітря на себе, інших людей або тварин. Не використовуйте палець або будь-яку іншу части- ну тіла, щоб перевірити, чи працює пристрій для подачі повітря. Переконайтеся, що пристрій вимкнено та має заблокований адаптер, перш ніж підключати шланг до пристрою, а також адаптер для накачування до шланга та сам пристрій до накачуваного виробу. Пристрій не призначений для використання дітьми. Пристрій не повинен працювати безперервно більше 15 хвилин. Після закінчення цього часу пристрій потрібно припинити використовувати і дати йому повністю охолонути. Продовження роботи може призвести до перегріву пристрою та, як на- слідок, до його пошкодження. Це також може стати причиною пожежі та/або ураження електричним струмом.19 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ Підготовка до роботи Розпакуйте виріб і видаліть всі елементи упаковки. Під ‘єднайте шланг до пристрою. Кільце для закріплення шланга має внутрішні виступи, які повинні відповідати вирізам у гнізді шланга в пристрої (II). Коли монтажне гніздо буде повністю закрите кільцем, поверніть кільце за годинниковою стріл- кою до остаточного закріплення шланга до пристрою. Край кільця правильно встановленого шланга прилягає до корпусу пристрою (II) по всій його окружності. Для зняття шланга поверніть кільце шланга проти годинникової стрілки, а потім витягніть кільце шланга з місця кріплення. Після зняття шланг можна зберігати, закріпивши його у виїмці у верхній частині пристрою (VII). Залежно від типу клапана в накачуваному виробі, можна використовувати адаптер, який потрібно вкрутити в роз’єм шлан- га (III). Шланг без адаптера підходить для накачування з використанням клапанів Шрадера, тобто т.зв. автомобільних клапанів. Конічні адаптери в комплекті поставки дозволяють накачувати матраци та інші вироби, оснащені м’яким гніздом без різьблення. Тонкий адаптер, так звана голка, дозволяє накачувати м’ячі. Заряджання акумулятора Для заряджання акумулятора можна використовувати лише кабель, який поставляється разом з виробом. Кабель повинен бути підключений до зарядного гнізда пристрою, а потім до зарядного гнізда USB, наприклад, на комп’ютері або зарядному пристрої, обладнаному таким гніздом. Червоний індикатор в кабельній вилці сигналізує про процес заряджання, а зелений - про завершення заряджання. Тримайте пристрій під наглядом під час всього процесу заряджання акумулятора. Після завершення заряджання негайно від’єднайте кабель зарядки від зарядного пристрою, а потім від пристрою. УВАГА! Якщо залишити притрій з повністю зарядженим акумулятором, підключеним до зарядного пристрою, це призведе до непоправного пошкодження акумулятора, а також може призвести до пожежі або ураження електрич- ним струмом. Під час зарядки акумулятора неможливо використовувати пристрій для накачування. На дисплеї відображається символ акумулятора (V), який приблизно показує стан зарядження акумулятора. Чим більше заповнений символ акумулятора, тим вищий рівень зарядження акумулятора. Інструкції з техніки безпеки для зарядки акумулятора Увага! Перед заряджанням переконайтеся, що корпус зарядного пристрою, шнур та вилка не має тріщин або пошко- джень. Заборонено використовувати несправний або пошкоджений зарядний пристрій! Щоб зарядити акумулятори, вико- ристовуйте лише зарядний пристрій, що входить до комплекту. Використання іншого зарядного пристрою може призвести до пожежі або пошкодження інструменту. Зарядка акумулятора може відбуватися тільки в закритому приміщенні, сухому і захищеному від несанкціонованого доступу, особливо дітей. Не використовуйте зарядний пристрій без постійного спосте- реження дорослими! Якщо необхідно вийти з приміщення, де відбувається зарядка, від›єднайте зарядний пристрій від електромережі, вийнявши штекер зарядного пристрою з розетки. Якщо з зарядного пристрою виходить дим, підозрілий запах і т.д., негайно відключіть зарядний пристрій від розетки! Виріб постачається з незарядженим акумулятором, тому перед початком робіт його слід заряджати у відповідності з процедурою, описаною в інструкції. Літій-іонні батареї не мають так званого «Ефекту пам›яті», що дозволяє заряджати їх у будь-який момент. Проте рекомендується розряджати акуму- лятор під час нормальної роботи, а потім повністю заряджати. Якщо, з огляду на характер роботи, неможливо кожного разу так робити з акумулятором, то це слід робити принаймні кожні кілька десятків циклів роботи. За жодних обставин акумулятори не повинні розряджатися шляхом замикання контактів акумулятора, оскільки це призводить до непоправного пошкодження! Також не перевіряйте стан заряду акумулятора, замикаючи контакти та перевіряючи іскру. Зберігання акумулятора Якщо це можливо, рекомендується від›єднувати акумулятор від виробу під час зберігання. Правильні умови зберігання дозволять триваліший термін служби акумулятора. Акумулятор витримує близько 500 циклів «зарядка - розрядка». Аку- мулятор слід зберігати в діапазоні температур від 0 до 30 градусів Цельсія, з відносною вологістю 50%. Для тривалого зберігання акумулятора його потрібно зарядити приблизно до 70%. У разі тривалого зберігання періодично перезаряджай- те акумулятор раз на рік. Не доводьте акумулятор до надмірного розряджання, оскільки це скорочує термін його служби та може завдати непоправної шкоди. Під час зберігання акумулятор поступово розряджається через витік струму. Процес саморозряду залежить від температури зберігання, чим вище температура, тим швидше відбувається процес розряджен- ня. Якщо акумулятори зберігаються неправильно, електроліт може протікати. У разі витікання, витік необхідно зафіксу- вати нейтралізуючим агентом, у разі контакту електроліту з очима, промити очі великою кількістю води, а потім негайно звернутися до лікаря. Заборонено використовувати інструмент з пошкодженим акумулятором. Якщо акумулятор повністю вичерпано, поверніть його у спеціалізований центр утилізації для цього типу відходів. Транспортування акумуляторів Літій-іонні акумулятори відповідно до законодавчих норм розглядаються як небезпечні матеріали Користувач інструменту може транспортувати виріб з акумулятором і без нього по суші. Додаткових умов не потрібно виконувати. У разі передачі20 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

транспортування третім особам (наприклад, доставкою кур›єром) необхідно дотримуватися правил перевезення небез- печних матеріалів. Перед відправкою зверніться, будь ласка, до особи з відповідною кваліфікацією. Перевезення пошко- джених акумуляторів заборонено. Під час транспортування зняті акумулятори повинні бути вилучені з виробу, відкриті контакти повинні бути захищені, наприклад, герметичними ізоляційними стрічками. Закріпіть акумулятори в упаковці таким чином, щоб вони не переміщалися всередині упаковки під час транспортування. Необхідно також дотримуватися націо- нальних правил перевезення небезпечних матеріалів. Накачування Цільовий тиск потрібно встановити перед початком накачування. Пристрій автоматично припинить накачуванняі, коли буде досягнуто цільовий тиск. Такий спосіб накачування запобігає випадковому підвищенню тиску. Якщо максимальний тиск накачуваного виробу не відомий, перевірте виріб та документацію, що додається до нього, або зверніться до виробника виробу. Перед запуском пристрою переконайтеся, що вимикач заблоковано. Блокування переміщене вправо, якщо дивитися спе- реду компресора (VI). Виріб потрібно запустити, натиснувши кнопку з позначкою SET. Тиск можна регулювати за допомогою кнопок «+» та «-». Кнопка «+» збільшує налаштування тиску, а кнопка «-» зменшує налаштування тиску. Налаштування відображаються на дисплеї. Коли індикація налаштування перестає миготіти, це означає, що встановлено цільовий тиск. Прикріпіть шланг до пістолета та, можливо, адаптера. Прикріпіть шланг до накачуваного виробу. Розблокуйте вимикач, перемістивши блокування (VI) вліво до упору. Натисніть і відпустіть вимикач, компресор почне накачування. Збільшення тиску можна спостерігати на дисплеї. Після досягнення цільового тиску пістолет автоматично припинить накачування. Накачування можна також перервати в будь-який час вручну, натиснувши на вимикач. Після завершення накачування, зафіксуйте вимикач за допомогою блокування від випадкового натискання, а потім від’єд- найте шланг від накачуваного виробу. При від’єднанні шланга може бути чутно короткий звук випускається повітря. Це нормальне явище розширення повітря в шлангу. Вимкнення пристрою здійснюється натисканням та утримуванням кнопки SET до тих пір, поки дисплей не згасне. Зміна одиниць вимірювання тиску Коли дисплей увімкнено, натисніть кнопку SET, індикація одиниці тиску зміниться в наступній послідовності: PSI – БАР– KPA – КГ/СМ

. На дисплеї відображається символ одиниці вимірювання тиску. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ Продукт не вимагає спеціального технічного обслуговування. Після закінчення роботи очистіть корпус пристрою злегка вологою тканиною, а потім висушіть або дайте йому висохнути. Не занурювати виріб у воді або іншій рідині. Не використо- вуйте спирт, їдкі або абразивні кислоти для чищення виробу. Завжди носіть виріб, тримаючи за ручку або при відсутності ручки за корпус. Ніколи не переміщуйте виріб, тримаючи за шланг та / або шнур живлення. Продукт слід транспортувати завжди відключеним від електромережі, вилку або клеми слід від›єднати від джерела живлення. Рекомендується зберігати та транспортувати виріб в упаковках, що поставляються разом з продуктом або іншою упаков- кою, яка захищає від вологи та пилу. Температура в місці зберігання повинна бути в діапазоні від 0 до 40

C, а відносна вологість RH <85%, без конденсації водяної пари.21 ORIGINALI INSTRUKCIJA
