LIETOŠANAS INSTRUKCIJA YT-82950 Yato

10. lādēšanas kabelis

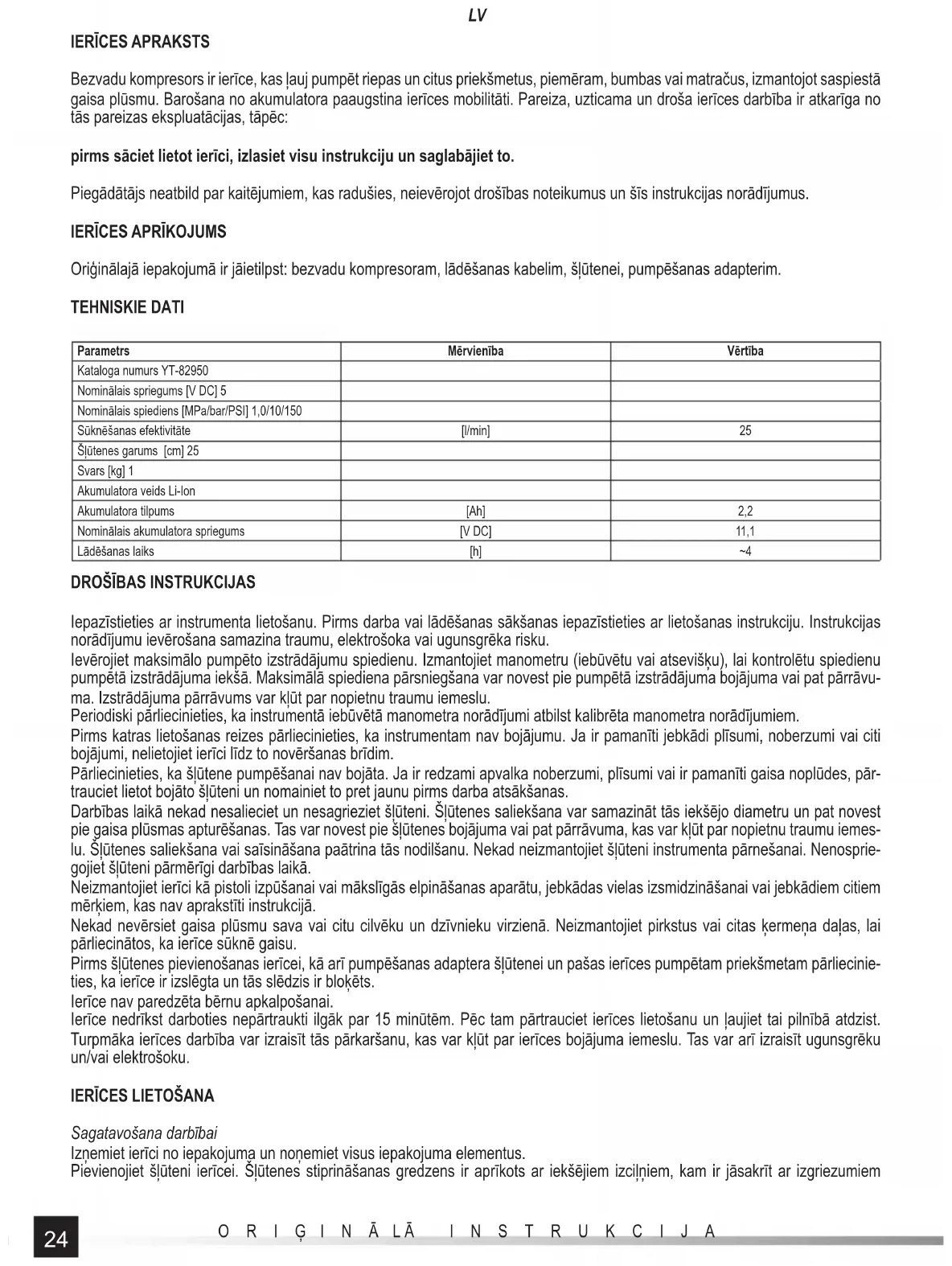

Bezvadu kompresors ir ierīce, kas ļauj pumpēt riepas un citus priekšmetus, piemēram, bumbas vai matračus, izmantojot saspiestā gaisa plūsmu. Barošana no akumulatora paaugstina ierīces mobilitāti. Pareiza, uzticama un droša ierīces darbība ir atkarīga no tās pareizas ekspluatācijas, tāpēc: pirms sāciet lietot ierīci, izlasiet visu instrukciju un saglabājiet to. Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.

Oriģinālajā iepakojumā ir jāietilpst: bezvadu kompresoram, lādēšanas kabelim, šļūtenei, pumpēšanas adapterim. TEHNISKIE DATI Parametrs Mērvienība Vērtība Kataloga numurs YT-82950 Nominālais spriegums [V DC] 5 Nominālais spiediens [MPa/bar/PSI] 1,0/10/150 Sūknēšanas efektivitāte [l/min] 25 Šļūtenes garums [cm] 25 Svars [kg] 1 Akumulatora veids Li-Ion Akumulatora tilpums [Ah] 2,2 Nominālais akumulatora spriegums [V DC] 11,1 Lādēšanas laiks [h] ~4

DROŠĪBAS INSTRUKCIJAS

Iepazīstieties ar instrumenta lietošanu. Pirms darba vai lādēšanas sākšanas iepazīstieties ar lietošanas instrukciju. Instrukcijas norādījumu ievērošana samazina traumu, elektrošoka vai ugunsgrēka risku. Ievērojiet maksimālo pumpēto izstrādājumu spiedienu. Izmantojiet manometru (iebūvētu vai atsevišķu), lai kontrolētu spiedienu pumpētā izstrādājuma iekšā. Maksimālā spiediena pārsniegšana var novest pie pumpētā izstrādājuma bojājuma vai pat pārrāvu- ma. Izstrādājuma pārrāvums var kļūt par nopietnu traumu iemeslu. Periodiski pārliecinieties, ka instrumentā iebūvētā manometra norādījumi atbilst kalibrēta manometra norādījumiem. Pirms katras lietošanas reizes pārliecinieties, ka instrumentam nav bojājumu. Ja ir pamanīti jebkādi plīsumi, noberzumi vai citi bojājumi, nelietojiet ierīci līdz to novēršanas brīdim. Pārliecinieties, ka šļūtene pumpēšanai nav bojāta. Ja ir redzami apvalka noberzumi, plīsumi vai ir pamanīti gaisa noplūdes, pār- trauciet lietot bojāto šļūteni un nomainiet to pret jaunu pirms darba atsākšanas. Darbības laikā nekad nesalieciet un nesagrieziet šļūteni. Šļūtenes saliekšana var samazināt tās iekšējo diametru un pat novest pie gaisa plūsmas apturēšanas. Tas var novest pie šļūtenes bojājuma vai pat pārrāvuma, kas var kļūt par nopietnu traumu iemes- lu. Šļūtenes saliekšana vai saīsināšana paātrina tās nodilšanu. Nekad neizmantojiet šļūteni instrumenta pārnešanai. Nenosprie- gojiet šļūteni pārmērīgi darbības laikā. Neizmantojiet ierīci kā pistoli izpūšanai vai mākslīgās elpināšanas aparātu, jebkādas vielas izsmidzināšanai vai jebkādiem citiem mērķiem, kas nav aprakstīti instrukcijā. Nekad nevērsiet gaisa plūsmu sava vai citu cilvēku un dzīvnieku virzienā. Neizmantojiet pirkstus vai citas ķermeņa daļas, lai pārliecinātos, ka ierīce sūknē gaisu. Pirms šļūtenes pievienošanas ierīcei, kā arī pumpēšanas adaptera šļūtenei un pašas ierīces pumpētam priekšmetam pārliecinie- ties, ka ierīce ir izslēgta un tās slēdzis ir bloķēts. Ierīce nav paredzēta bērnu apkalpošanai. Ierīce nedrīkst darboties nepārtraukti ilgāk par 15 minūtēm. Pēc tam pārtrauciet ierīces lietošanu un ļaujiet tai pilnībā atdzist. Turpmāka ierīces darbība var izraisīt tās pārkaršanu, kas var kļūt par ierīces bojājuma iemeslu. Tas var arī izraisīt ugunsgrēku un/vai elektrošoku.

Sagatavošana darbībai Izņemiet ierīci no iepakojuma un noņemiet visus iepakojuma elementus. Pievienojiet šļūteni ierīcei. Šļūtenes stiprināšanas gredzens ir aprīkots ar iekšējiem izciļņiem, kam ir jāsakrīt ar izgriezumiem25

ierīces šļūtenes ligzdā (II). Pēc montāžas ligzdas pilnīgas aizsegšanas ar gredzenu pagrieziet gredzenu pulksteņrādītāja virzienā, lai galīgi uzstādītu šļūteni ierīcē. Pareizi uzstādītās šļūtenes gredzena malai irjā pieguļ ierīces korpusam visā apkārtmērā (II). Lai demontētu šļūteni, pagrieziet šļūtenes gredzenu pretēji pulksteņrādītāja virzienam un izbīdiet to no montāžas ligzdas. Pēc šļūtenes demontāžas to var uzglabāt, iespiežot to ligzdā ierīces augšpusē (VII). Atkarībā no ventiļa veida pumpētā priekšmetā var izmantot adapteri, kas jāieskrūvē šļūtenes pieslēgumā (III). Šļūtene bez adap- tera ir pielāgota Schrader ventiļu, proti, automobiļu ventiļu pumpēšanai. Konusveida adapteri, kas ietilpst ierīces komplektā ļauj pumpēt matračus un citus priekšmetus, kas aprīkoti ar mīkstu ligzdu bez vītnes. Šaurais adapteris, tā sauktā adata, ļauj pumpēt bumbas. Akumulatora lādēšana Akumulatora lādēšanai var izmantot tikai kabeli, kas ietilpst ierīces komplektā. Pievienojiet kabeli ierīces lādēšanas ligzdai un pēc tam USB pieslēgvietai, piemēram, datorā vai lādētā jā, kas aprīkoti ar šādu pieslēgvietu. Lādēšanas process tiek signalizēts ar sarkanā indikatora kabeļa spraudnī degšanu, un lādēšanas beigas tiek signalizētas ar zaļā indikatora iedegšanos. Visa akumulatora lādēšanas procesa laikā ierīcei ir jāatrodas uzraudzībā. Pēc lādēšanas pabeigšanas nekavējoties atvienojiet lādēšanas kabeli no lādētāja un pēc tam no ierīces. BRĪDINĀJUMS! Ierīces ar pilnībā uzlādēto akumulatoru un pieslēgto lādētāju atstāšana var izraisīt neatgriezenisku aku- mulatora bojājumu un kļūt par ugunsgrēka vai elektrošoka iemeslu. Akumulatora lādēšanas laikā nav iespējams izmantot ierīci pumpēšanai. Uz displeja ir redzams baterijas simbols (V), kas norāda aptuveno akumulatora uzlādes līmeni. Jo vairāk aizpildīts baterijas sim- bols, jo augstāks akumulatora uzlādes līmenis. Akumulatora lādēšanas drošības instrukcija Uzmanību! Pirms lādēšanas sākšanas pārliecinieties, ka lādētāja korpuss, kabelis un štekeris nav saplīsuši un bojāti. Nedrīkst lietot lādētāju, ja tas ir bojāts vai darbojas nepareizi. Akumulatoru lādēšanai var izmantot tikai lādētāju, kas ietilpst komplektā. Cita lādētāja izmantošana var novest pie ugunsgrēka vai instrumenta bojāšanas. Akumulatoru var lādēt tikai sausā slēgtā telpā, kas aizsargāta no nepiederošu personu, jo īpaši bērnu piekļuves. Lādētāju nedrīkst lietot bez pieaugušā uzraudzības! Ja nepiecie- šams atstāt telpu, kur tiek veikta lādēšana, atslēdziet lādētāju no elektriskā tīkla, izvelkot lādētāja kontaktdakšu no elektriskā tīkla kontaktligzdas. Ja no lādētāja izdalās dūmi, aizdomīga smaka u.tml., nekavējoties atslēdziet lādētāja kontaktdakšu no elektriskā tīkla kontaktligzdas! Produkts tiek piegādāts ar neuzlādētu akumulatoru, tāpēc pirms darba sākšanas tas ir jāuzlādē atbilstoši procedūrai, kas aprakstīta instrukcijā. Li-ion tipa (litija jonu) akumulatoriem nepiemīt tā saucamais “atmiņas efekts”, kas ļauj lādēt tos jebkurā brīdī. Tomēr ieteicams izlādēt akumulatoru parastas darbības laikā un uzlādēt to līdz pilnīgai uzlādei. Ja darba raksturs neļauj izdarīt to katru reizi, veiciet šo procedūru vismaz ik pēc vairākiem darbības cikliem. Nekādā gadījumā nedrīkst izlādēt aku- mulatorus, izraisot īssavienojumu starp akumulatora kontaktiem, jo tas noved pie neatgriezeniskiem bojājumiem! Nepārbaudiet arī akumulatora uzlādi, savienojot akumulatora kontaktus un pārbaudot dzirksteļošanu. Akumulatora uzglabāšana Pēc iespējas ieteicams atslēgt akumulatoru no ierīces uz uzglabāšanas laiku. Pareizi uzglabāšanas apstākļi ļauj pagarināt aku- mulatora kalpošanas laiku. Akumulators iztur aptuveni 500 lādēšanas un izlādēšanas ciklus. Uzglabājiet akumulatoru temperatūru diapazonā no 0 °C līdz 30 °C, pie gaisa relatīvā mitruma 50 %. Lai uzglabātu akumulatoru ilgāku laiku, uzlādējiet to līdz aptuveni 70 % uzlādes. Ilgstošas uzglabāšanas gadījumā periodiski, vienu reizi gadā uzlādējiet akumulatoru. Neļaujiet akumulatoram pārmērīgi izlādēties, jo tas saīsina tā kalpošanas laiku un var novest pie tā neatgriezeniskas bojāšanas. Uzglabāšanas laikā akumulators pakāpeniski izlādējas izolācijas vadītspējas dēļ. Patvaļīgas izlādēšanas process ir atkarīgs no uzglabāšanas tem- peratūras — jo augstāka temperatūra, jo ātrāks izlādēšanas process. Nepareizas akumulatoru uzglabāšanas gadījumā var notikt elektrolīta noplūde. Noplūdes gadījumā likvidējiet to ar neitralizējošu līdzekli. Ja elektrolīts ir nonācis acīs, nomazgājiet tās ar lielu ūdens daudzumu, pēc tam nekavējoties vērsieties pēc medicīniskās palīdzības. Nedrīkst lietot ierīci ar bojāto akumulatoru. Pilnīgi izlietoto akumulatoru nododiet specializētā punktā, kas nodarbojas ar šāda veida atkritumu utilizāciju. Akumulatoru transportēšana Saskaņā ar tiesību aktu noteikumiem litija jonu akumulatori tiek uzskatīti par bīstamiem izstrādājumiem. Instrumenta lietotājs var transportēt ierīci kopā ar akumulatoru un pašus akumulatorus ar sauszemes transportu. Nav jāizpilda papildu nosacījumi. Ja transportēšana ir uzticēta trešajām personām (piemēram, sūtīšana ar kurjerpastu), jārīkojas saskaņā ar tiesību aktu noteikumiem, kas attiecas uz bīstamu izstrādājumu transportēšanu. Pirms akumulatoru sūtīšanu sazinieties par šo jautājumu ar personu ar atbilstošu kvalifi kāciju. Nedrīkst transportēt bojātus akumulatorus. Akumulatori ir jāizņem no ierīces uz transportēšanas laika un jāaizsargā atklāti kontakti, piemēram, ar izolācijas lenti. Aizsargājiet akumulatorus iepakojumā tādā veidā, lai tie transportēšanas laikā nepārvietotos iepakojuma iekšā. Ievērojiet arī vietējos tiesību aktu noteikumus, kas attiecas uz bīstamu izstrādājumu trans- portēšanu. Pumpēšana Pirms sāciet pumpēšanu, iestatiet mērķa spiedienu. Pēc mērķa spiediena sasniegšanas ierīce automātiski pārtrauc pumpēšanu. Šāds pumpēšanas veids novērš nejaušu spiediena pārsniegšanu.26

Ja pumpēta priekšmeta maksimālais spiediens nav zināms, pārbaudiet priekšmetu un tam pievienoto dokumentāciju vai sazinie- ties ar tā ražotāju. Pirms ierīces iedarbināšanas pārliecinieties, ka slēdzis ir bloķēts. Bloķētājs ir pārbīdīts līdz galam pa labi, skatoties no kompresora priekšpuses (VI). Iedarbiniet ierīci, nospiežot pogu, kas apzīmēta ar “SET”. Spiediens tiek mainīts, izmantojot pogas, kas apzīmētas ar “+” un “–”. Poga, kas apzīmēta ar “+”, paaugstina spiediena iestatījumu, un poga, kas apzīmēta ar “–”, samazina spiediena iestatījumu. Ies- tatījums tiek parādīts uz displeja. Ja iestatījuma rādījums pārstāj pulsēt, tas nozīmē, ka mērķa spiediens ir iestatī ts. Pievienojiet šļūteni pistolei un, ja nepieciešams, adapteri. Piestipriniet šļūteni pie pumpētā priekšmeta. Atbloķējiet slēdzi, pārbīdot bloķētāja pogu līdz galam pa kreisi (VI). Nospiediet un atlaidiet slēdzi, kompresors sāk pumpēt. Spiediena paaugstināšanos var novērot uz displeja. Pēc mērķa spiediena sasniegšanas pistole automātiski pārtrauc pumpēšanu. Pumpēšanu var arī pārtraukt manuāli jebkurā brīdi, nospiežot slēdzi. Pēc pumpēšanas pabeigšanas aizsargājiet slēdzi ar bloķētāju, lai novērstu tā nejaušu nospiešanu, pēc tam atvienojiet šļūteni no pumpētā priekšmeta. Šļūtenes atslēgšanas laikā var būt dzirdama īsa gaisa šņā koņa. Tā ir normāla parādība, kas saistīta ar šļūtenē esošā gaisa izplešanos. Lai izslēgtu ierīci, nospiediet un turiet nospiestu pogu “SET”, līdz displejs nodziest. Spiediena mērvienības maiņa Kad displejs ir ieslēgts, nospiediet pogu “SET”, spiediena mērvienības rādījums mainās šādā secībā: PSI – BAR – KPA – KG/CM

Spiediena mērvienības simbols ir redzams uz displeja. TEHNISKĀ APKOPE, TRANSPORTĒŠANA UN UZGLABĀŠANA Produkts neprasa nekādas īpašas tehniskās apkopes darbības. Pēc darba beigām produkta korpusu notīriet ar viegli samitrinātu lupatiņu, pēc tam nosusiniet vai ļaujiet tam nožūt. Nekad neiegremdējiet produktu ūdenī vai jebkādā citā šķidrumā. Produkta tīrīšanai neizmantojiet alkoholu, skābes, kodīgas vai abrazīvas vielas. Produktu pārvietojiet, turot aiz roktura vai ja tā nav, aiz korpusa. Nekad nepārvietojiet produktu, turot aiz šļūtenes un/vai strāvas kabeļa. Pirms produkta pārvietošanas, atvienojiet spraudni vai spailes no strāvas padeves. Produktu ieteicams uzglabāt un transportēt iepakojumos, kas piegādāti kopā ar produktu, vai citos iepakojumos, kas aizsargā pret mitruma un putekļu iekļūšanu. Temperatūrai uzglabāšanas vietā jābūt no 0 līdz 40

C, relatīvais mitrums RH nevar pārsniegt 85%, lai novērstu kondensāta rašanos.27
