MANUAL DE UTILIZARE YT-82950 Yato

7. adaptorul furtunului

10. cablu încărcător

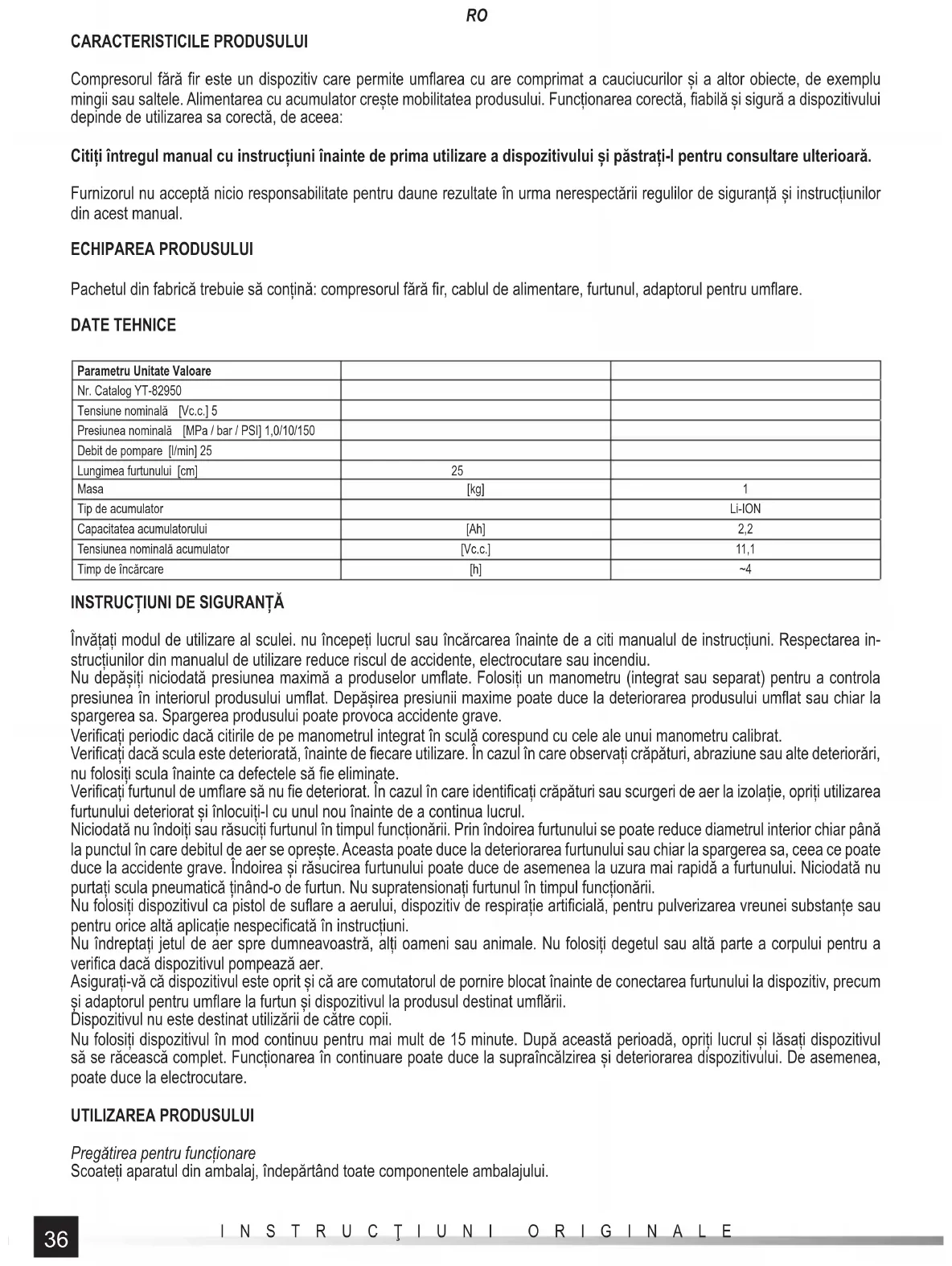

CARACTERISTICILE PRODUSULUI Compresorul fără fi r este un dispozitiv care permite umfl area cu are comprimat a cauciucurilor și a altor obiecte, de exemplu mingii sau saltele. Alimentarea cu acumulator crește mobilitatea produsului. Funcționarea corectă, fi abilă și sigură a dispozitivului depinde de utilizarea sa corectă, de aceea: Citiți întregul manual cu instrucțiuni înainte de prima utilizare a dispozitivului și păstrați-l pentru consultare ulterioară. Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual. ECHIPAREA PRODUSULUI Pachetul din fabrică trebuie să conțină: compresorul fără fi r, cablul de alimentare, furtunul, adaptorul pentru umfl are. DATE TEHNICE Parametru Unitate Valoare Nr. Catalog YT-82950 Tensiune nominală [Vc.c.] 5 Presiunea nominală [MPa / bar / PSI] 1,0/10/150 Debit de pompare [l/min] 25 Lungimea furtunului [cm] 25 Masa [kg] 1 Tip de acumulator Li-ION Capacitatea acumulatorului [Ah] 2,2 Tensiunea nominală acumulator [Vc.c.] 11,1 Timp de încărcare [h] ~4

INSTRUCȚIUNI DE SIGURANȚĂ

Învățați modul de utilizare al sculei. nu începeți lucrul sau încărcarea înainte de a citi manualul de instrucțiuni. Respectarea in- strucțiunilor din manualul de utilizare reduce riscul de accidente, electrocutare sau incendiu. Nu depășiți niciodată presiunea maximă a produselor umfl ate. Folosiți un manometru (integrat sau separat) pentru a controla presiunea în interiorul produsului umfl at. Depășirea presiunii maxime poate duce la deteriorarea produsului umfl at sau chiar la spargerea sa. Spargerea produsului poate provoca accidente grave. Verifi cați periodic dacă citirile de pe manometrul integrat în sculă corespund cu cele ale unui manometru calibrat. Verifi cați dacă scula este deteriorată, înainte de fi ecare utilizare. În cazul în care observați crăpături, abraziune sau alte deteriorări, nu folosiți scula înainte ca defectele să fi e eliminate. Verifi cați furtunul de umfl are să nu fi e deteriorat. În cazul în care identifi cați crăpături sau scurgeri de aer la izolație, opriți utilizarea furtunului deteriorat și înlocuiți-l cu unul nou înainte de a continua lucrul. Niciodată nu îndoiți sau răsuciți furtunul în timpul funcționării. Prin îndoirea furtunului se poate reduce diametrul interior chiar până la punctul în care debitul de aer se oprește. Aceasta poate duce la deteriorarea furtunului sau chiar la spargerea sa, ceea ce poate duce la accidente grave. Îndoirea și răsucirea furtunului poate duce de asemenea la uzura mai rapidă a furtunului. Niciodată nu purtați scula pneumatică ținând-o de furtun. Nu supratensionați furtunul în timpul funcționării. Nu folosiți dispozitivul ca pistol de sufl are a aerului, dispozitiv de respirație artifi cială, pentru pulverizarea vreunei substanțe sau pentru orice altă aplicație nespecifi cată în instrucțiuni. Nu îndreptați jetul de aer spre dumneavoastră, alți oameni sau animale. Nu folosiți degetul sau altă parte a corpului pentru a verifi ca dacă dispozitivul pompează aer. Asigurați-vă că dispozitivul este oprit și că are comutatorul de pornire blocat înainte de conectarea furtunului la dispozitiv, precum și adaptorul pentru umfl are la furtun și dispozitivul la produsul destinat umfl ării. Dispozitivul nu este destinat utilizării de către copii. Nu folosiți dispozitivul în mod continuu pentru mai mult de 15 minute. După această perioadă, opriți lucrul și lăsați dispozitivul să se răcească complet. Funcționarea în continuare poate duce la supraîncălzirea și deteriorarea dispozitivului. De asemenea, poate duce la electrocutare. UTILIZAREA PRODUSULUI Pregătirea pentru funcționare Scoateți aparatul din ambalaj, îndepărtând toate componentele ambalajului.37

Începeți asamblarea furtunului la dispozitiv. Inelul de fi xare a furtunului are elemente interne proeminente care trebuie să se potrivească în crestăturile din mufa pentru furtun a dispozitivului. După ce mufa de instalare este acoperită complet cu inelul, rotiți inelul în sensul acelor de ceasornic – prin aceasta furtunul este montat complet la dispozitiv. Marginea inelului de la furtunul corect instalat se potrivește pe întreaga circumferință a carcasei dispozitivului (II). Pentru a demonta furtunul, rotiți inelul furtunului în sens invers acelor de ceasornic și apoi scoateți inelul furtunului din mufa de instalare. După demontare, depozitați furtunul apăsându-l în mufa din partea superioară a dispozitivului (VII). În funcție de tipul de ventil de la produsul umfl at, puteți folosi un adaptor, care trebuie înșurubat în conexiunea furtunului (III). Furtunul fără adaptor este destinat pentru umfl area ventilelor Schrader, așa-numitele ventile pentru mașini. Adaptoarele conice livrate vă permit să umfl ați saltele și alte produse echipate cu o mufă moale, fără fi let. Un adaptor subțire, așa-numitul ac, permite umfl area mingiilor. Încărcarea acumulatorului Doar cablul livrat cu produsul poate fi folosit pentru încărcarea acumulatorului. Cablul trebuie conectat la mufa de încărcare a dispozitivului și apoi la o mufă de încărcare USB, de exemplu a unui calculator sau dintr-un încărcător echipat cu asemenea mufă. Procesul de încărcare este indicat prin aprinderea unui led roșu pe ștecherul cablului și, încheierea încărcării este indicată prin aprinderea led-ului verde. Dispozitivul trebuie supravegheat permanent în timpul procesului de încărcare. Imediat după încărcare, deconectați cablul de încărcare de la încărcător și apoi, de la dispozitiv. AVERTIZARE! Lăsarea dispozitivului cu un acumulator complet încărcat conectat la încărcător duce la deteriorarea ireparabilă a acumulatorului și poate provoca incendiu sau electrocutare. Nu este posibil să folosiți dispozitivul în timpul încărcării acumulatorului. Afi șajul prezintă simbolul acumulatorului (V), care indică aproximativ starea de încărcare a acumulatorului. Cu cât simbolul acu- mulatorului este mai plin, cu atât nivelul de încărcare a acumulatorului este mai mare. Instrucțiuni de siguranță pentru încărcarea acumulatorului Atenție! Înainte de încărcare, asigurați-vă corpul încărcătorului, cablul și ștecherul nu prezintă fi suri sau deteriorări. Este interzisă utilizarea unui încărcător defect sau deteriorat. Folosiți doar încărcătorul livrat cu produsul pentru încărcarea acumulatorului. Utilizarea altor tipuri de încărcătoare poate duce la incendiu, electrocutare sau deteriorarea produsului. Acumulatorul trebuie încărcat doar într-o încăpere închisă, uscată, protejată împotriva accesului neautorizat, în special din partea copiilor. Nu folosiți încărcătorul în absența supravegherii permanente de către un adult! În cazul în care trebuie să părăsiți încăperea unde se încarcă aspiratorul, deconectați încărcătorul de la rețea scoțând ștecherul încărcătorului din priză. În cazul în care din încărcător se degajă fum, miros, etc., scoateți imediat ștecherul încărcătorului din priză! Produsul este livrat cu baterie neîncărcată astfel încât aceasta trebuie încărcată imediat în conformitate cu procedura descrisă în acest manual, înainte de utilizare. Acumulatorii Li-ion (ioni de litiu) nu prezintă așa-numitul „efect de memorie”, ceea ce permite încărcarea lor în orice moment. Cu toate acestea, se recomandă să descărcați acumulatorul în cursul utilizării normale și apoi să îl încărcați la capacitatea integrală. Dacă, din cauza naturii lucrării, nu este posibil să procedați de fi ecare dată în acest fel cu acumulatorul, trebuie să faceți aceasta cel puțin o dată la câteva cicluri de lucru. Nu descărcați niciodată bateriile scurtcircuitând bornele sale deoarece aceasta duce la deteriorarea sa ireversibilă! De asemenea, nu verifi cați starea de încărcare a bateriei scurtcircuitând bornele și verifi când dacă se produce scânteie. Depozitarea acumulatorului Dacă este posibil, se recomandă să deconectați bateria de la produs în vederea depozitării. Condițiile de depozitare adecvate ajută la prelungirea duratei de viață a bateriei. Bateria suportă aproximativ 500 de cicluri de încărcare-descărcare. Depozitați bateria la o temperatură între 0 și 30 °C și o umiditate relativă de 50%. Pentru a păstra acumulatorul pe perioadă mai îndelungată, trebuie încărcat la aprox. 70% din capacitatea sa. În cazul depozitării prelungite, bateria trebuie încărcată periodic o dată pe an. Nu supraîncărcați bateria, deoarece aceasta duce la scurtarea duratei sale e viață și poate produce deteriorări ireversibile. În cur- sul depozitării, acumulatorul se va descărca treptat din cauza curentului de scurgere. Rata de autodescărcare depinde de tempe- ratura de depozitare: cu cât este mai mare temperatura de depozitare, că atât va vi mai mare rata de descărcare. În cazul în care bateriile sunt depozitate incorect, electrolitul se poate scurge. În cazul scurgerii, asigurați scurgerea cu un agent de neutralizare iar în cazul contactului electrolitului cu ochii, clătiți bine ochii cu apă și solicitați imediat îngrijire medicală. Este interzis să folosiți produsul cu acumulatorul deteriorat. În cazul în care bateria este uzată complet, returnați-o la un centru de colectare specializat. Transportul acumulatorilor Bateriile litiu-ion sunt tratate ca materiale periculoase în conformitate cu prevederile legale. Utilizatorul dispozitivului poate trans- porta produsul cu baterii și bateriile în sine pe căi de transport terestru. Nu trebuie îndeplinite condiții suplimentare. În cazul în care încredințați transportul unor terți (de exemplu un serviciu de curierat), respectați prevederile privind transportul bunurilor peri- culoase. Înainte de expediere, vă rugăm să contactați o persoană califi cată. Este interzis să transportați acumulatori deteriorați. În timpul transportului, bateriile demontate trebuie scoase din produs, bornele expuse trebuie izolate, de exemplu cu bandă izolantă. Protejați bateriile din ambalaj astfel încât să nu se deplaseze interiorul ambalajului în timpul transportului. Trebuie să respectați de asemenea prevederile naționale privind transportul materialelor periculoase.38

Umfl area Setați presiunea dorită înainte de umfl are. Dispozitivul va opri automat pomparea când este atinsă presiunea țintă. Această me- todă de umfl are previne depășirea accidentală a presiunii. În cazul în care nu este cunoscută presiunea maximă a produsului umfl at, verifi cați produsul și documentația sa sau contactați producătorul produsului. Asigurați-vă că comutatorul de pornire a fost blocat înainte de pornirea dispozitivului, adică butonul de blocare a fost deplasat la maxim spre dreapta când priviți dinspre partea din față a compresorului (VI). Dispozitivul poate fi pornit apăsând butonul marcat cu „SET”. Puteți modifi ca presiunea folosind butoanele marcate cu “+” și “-”. Butonul marcat cu “+” crește setarea presiunii și butonul marcat cu “-” reduce setarea presiunii. Setarea este vizibilă pe afi șaj. Când indicatorul punctului setat nu mai clipește, înseamnă că a fost setată presiunea țintă. Montați furtunul pe pistol și, dacă este necesar, adaptorul. Montați furtunul la produsul care trebuie umfl at. Deblocați comutatorul de pornire împingându-l spre stânga la maxim (VI). Apăsați și eliberați presiunea de pe comutatorul de pornire; compresorul va începe să pompeze. Creșterea presiunii este vizibilă pe afi șaj. Când se atinge presiunea țintă, pistolul va opri automat pomparea. Procesul de pompare poate fi oprit oricând apăsând comutatorul de pornire. Când pomparea este încheiată, asigurați comutatorul de pornire cu butonul de blocare împotriva apăsării accidentale și apoi de- conectați furtunul de la obiectul umfl at. Se poate auzi un scurt șuierat al aerului care iese la deconectarea furtunului. Acesta este un fenomen normal la expansiunea aerului din furtun. Dispozitivul se oprește apăsând și ținând apăsat butonul “SET” până ce iluminarea de fundal este oprită. Modifi carea unității de presiune Când afi șajul este stins, apăsați butonul SET; indicația unității de presiune se schimbă în succesiunea următoare: PSI – BAR –

. Simbolul unității de presiune este vizibil pe afi șaj.

ÎNTREȚINEREA, TRANSPORTUL ȘI DEPOZITAREA

Produsul nu necesită operații speciale de întreținere. După terminarea lucrului, curățați carcasa aparatului cu o lavetă ușor umezi- tă, apoi ștergeți-o sau lăsați-o să se usuce. Nu cufundați niciodată aparatul în apă sau alte lichide. Nu folosiți alcool, acizi, agenți corozivi sau abrazivi pentru curățarea produsului. Întotdeauna transportați produsul ținându-l de mâner sau, dacă nu exist mâner, de carcasă. Niciodată nu transportați produsul ținându-l de furtun și/sau de cablul de alimentare. Întotdeauna transportați produsul scos din priză și cu clemele deconectate de la sursa de alimentare electrică. Se recomandă să depozitați și transportați produsul în ambalajul în care a fost livrat sau în alt ambalaj care asigură protecția împotriva umezelii și prafului. Temperatura în locul de depozitare trebuie să fi e în domeniul 0 - 40

C iar umiditatea relativă RH < 85%, fără condensare.39 MANUAL ORIGINAL
