NAUDOJIMO INSTRUKCIJA YT-82950 Yato

7. žarnelės adapteris

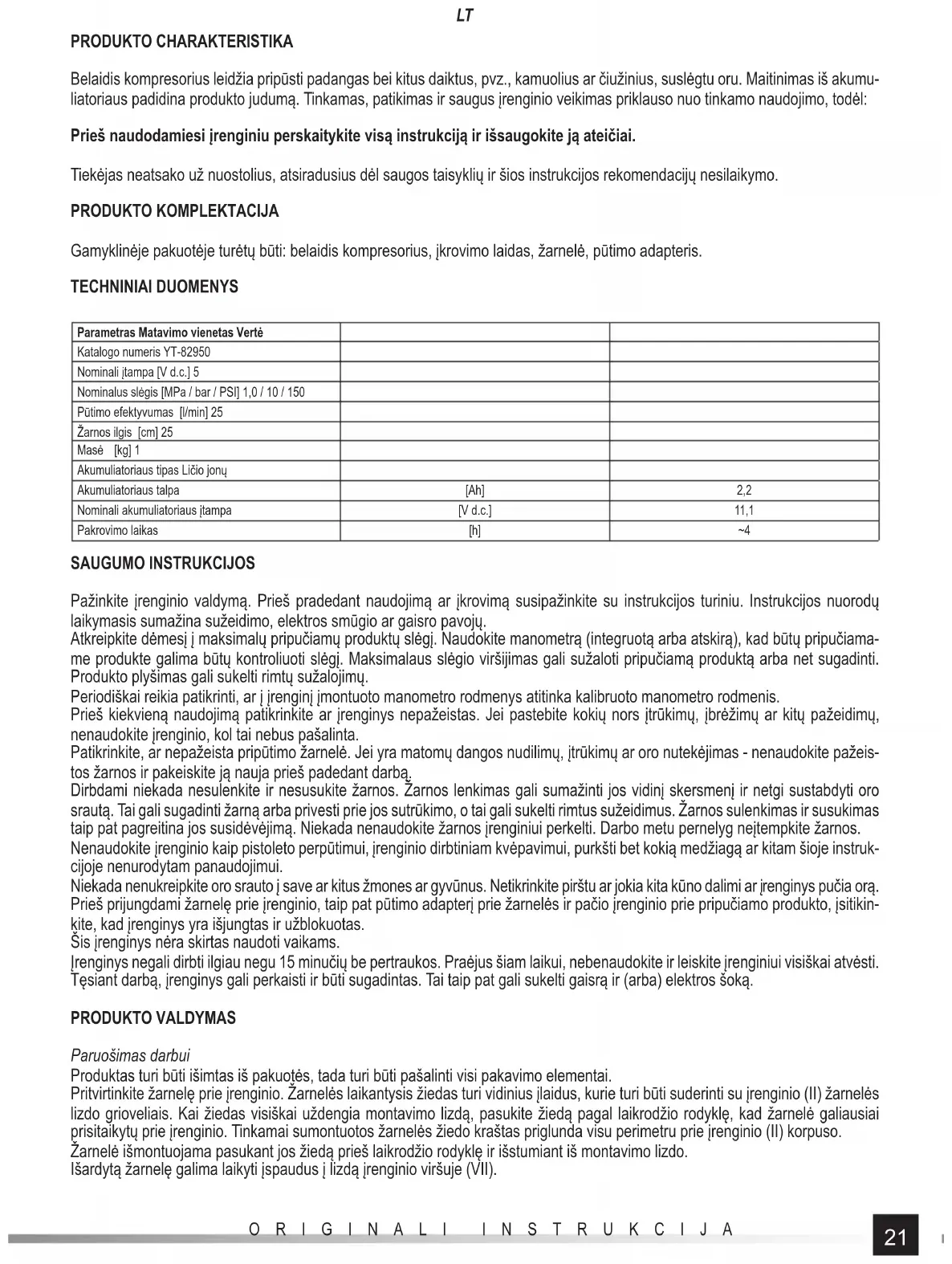

PRODUKTO CHARAKTERISTIKA Belaidis kompresorius leidžia pripūsti padangas bei kitus daiktus, pvz., kamuolius ar čiužinius, suslėgtu oru. Maitinimas iš akumu- liatoriaus padidina produkto judumą. Tinkamas, patikimas ir saugus įrenginio veikimas priklauso nuo tinkamo naudojimo, todėl: Prieš naudodamiesi įrenginiu perskaitykite visą instrukciją ir išsaugokite ją ateičiai. Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šios instrukcijos rekomendacijų nesilaikymo. PRODUKTO KOMPLEKTACIJA Gamyklinėje pakuotėje turėtų būti: belaidis kompresorius, įkrovimo laidas, žarnelė, pūtimo adapteris. TECHNINIAI DUOMENYS Parametras Matavimo vienetas Vertė Katalogo numeris YT-82950 Nominali įtampa [V d.c.] 5 Nominalus slėgis [MPa / bar / PSI] 1,0 / 10 / 150 Pūtimo efektyvumas [l/min] 25 Žarnos ilgis [cm] 25 Masė [kg] 1 Akumuliatoriaus tipas Ličio jonų Akumuliatoriaus talpa [Ah] 2,2 Nominali akumuliatoriaus įtampa [V d.c.] 11,1 Pakrovimo laikas [h] ~4 SAUGUMO INSTRUKCIJOS Pažinkite įrenginio valdymą. Prieš pradedant naudojimą ar įkrovimą susipažinkite su instrukcijos turiniu. Instrukcijos nuorodų laikymasis sumažina sužeidimo, elektros smūgio ar gaisro pavojų. Atkreipkite dėmesį į maksimalų pripučiamų produktų slėgį. Naudokite manometrą (integruotą arba atskirą), kad būtų pripučiama- me produkte galima būtų kontroliuoti slėgį. Maksimalaus slėgio viršijimas gali sužaloti pripučiamą produktą arba net sugadinti. Produkto plyšimas gali sukelti rimtų sužalojimų. Periodiškai reikia patikrinti, ar į įrenginį įmontuoto manometro rodmenys atitinka kalibruoto manometro rodmenis. Prieš kiekvieną naudojimą patikrinkite ar įrenginys nepažeistas. Jei pastebite kokių nors įtrūkimų, įbrėžimų ar kitų pažeidimų, nenaudokite įrenginio, kol tai nebus pašalinta. Patikrinkite, ar nepažeista pripūtimo žarnelė. Jei yra matomų dangos nudilimų, įtrūkimų ar oro nutekėjimas - nenaudokite pažeis- tos žarnos ir pakeiskite ją nauja prieš padedant darbą. Dirbdami niekada nesulenkite ir nesusukite žarnos. Žarnos lenkimas gali sumažinti jos vidinį skersmenį ir netgi sustabdyti oro srautą. Tai gali sugadinti žarną arba privesti prie jos sutrūkimo, o tai gali sukelti rimtus sužeidimus. Žarnos sulenkimas ir susukimas taip pat pagreitina jos susidėvėjimą. Niekada nenaudokite žarnos įrenginiui perkelti. Darbo metu pernelyg neįtempkite žarnos. Nenaudokite įrenginio kaip pistoleto perpūtimui, įrenginio dirbtiniam kvėpavimui, purkšti bet kokią medžiagą ar kitam šioje instruk- cijoje nenurodytam panaudojimui. Niekada nenukreipkite oro srauto į save ar kitus žmones ar gyvūnus. Netikrinkite pirštu ar jokia kita kūno dalimi ar įrenginys pučia orą. Prieš prijungdami žarnelę prie įrenginio, taip pat pūtimo adapterį prie žarnelės ir pačio įrenginio prie pripučiamo produkto, įsitikin- kite, kad įrenginys yra išjungtas ir užblokuotas. Šis įrenginys nėra skirtas naudoti vaikams. Įrenginys negali dirbti ilgiau negu 15 minučių be pertraukos. Praėjus šiam laikui, nebenaudokite ir leiskite įrenginiui visiškai atvėsti. Tęsiant darbą, įrenginys gali perkaisti ir būti sugadintas. Tai taip pat gali sukelti gaisrą ir (arba) elektros šoką. PRODUKTO VALDYMAS Paruošimas darbui Produktas turi būti išimtas iš pakuotės, tada turi būti pašalinti visi pakavimo elementai. Pritvirtinkite žarnelę prie įrenginio. Žarnelės laikantysis žiedas turi vidinius įlaidus, kurie turi būti suderinti su įrenginio (II) žarnelės lizdo grioveliais. Kai žiedas visiškai uždengia montavimo lizdą, pasukite žiedą pagal laikrodžio rodyklę, kad žarnelė galiausiai prisitaikytų prie įrenginio. Tinkamai sumontuotos žarnelės žiedo kraštas priglunda visu perimetru prie įrenginio (II) korpuso. Žarnelė išmontuojama pasukant jos žiedą prieš laikrodžio rodyklę ir išstumiant iš montavimo lizdo. Išardytą žarnelę galima laikyti įspaudus į lizdą įrenginio viršuje (VII).22 ORIGINALI INSTRUKCIJA

Priklausomai nuo pripučiamo daikto ventilio tipo, galima naudoti adapterį, kuris turi būti įsukamas į žarnelės jungtį (III). Žarnelė be adapterio tinka „Schrader“ ventiliams, t.y. automobilių ventiliams, pripūsti. Pridedami kūginiai adapteriai leidžia pripūsti čiužinius ir kitus gaminius su minkštu lizdu be sriegio. Plonas adapteris, vad. adata, leidžia pripūsti kamuoliukus. Akumuliatoriaus įkrovimas Akumuliatoriui įkrauti galima naudoti tik su produktu pateiktą kabelį. Kabelis turi būti prijungtas prie įrenginio įkrovimo lizdo, o tada - prie USB įkrovimo lizdo, pvz., kompiuteryje arba įkroviklyje su tokiu lizdu. Apie įkrovimo procesą praneša raudonas indikatorius kabelio kištuke, o apie įkrovimo pabaigą - žalias indikatorius. Per visą akumuliatoriaus įkrovimo procesą įrenginys turi būti stebimas. Kai įkrovimas baigtas, nedelsdami atjunkite laidą nuo įkroviklio, o tada nuo įrenginio. ĮSPĖJIMAS! Jei įrenginys su visiškai įkrautu akumuliatoriumi paliksite prijungtą prie įkroviklio, baterija gali sugesti, taip pat gali kilti gaisras ar elektros smūgis. Įkraunant akumuliatorių, įrenginio negalima naudoti pripūtimui. Ekrane rodomas baterijos simbolis (V), atitinka baterijos įkrovos būseną. Kuo daugiau užpildytas baterijos simbolis, tuo didesnis baterijos įkrovos lygis. Instrukcijos dėl saugaus akumuliatoriaus įkrovimo Dėmesio! Prieš įkrovimą įsitikinkite, kad įkroviklio korpusas, laidas ir kištukas nėra įtrūkę ir pažeisti. Draudžiama naudoti neveikiantį arba sugadintą įkroviklį! Akumuliatorių įkrovimui gali būti naudojamas tik komplekte esantis priedų įkroviklis. Kito įkroviklio naudojimas gali sukelti gaisrą ar sugadinti įrankį. Akumuliatoriaus įkrovimas gali vykti tik uždaroje, sausoje patalpoje, apsaugotoje nuo neteisėtos, ypač vaikų, prieigos. Negali naudoti įkroviklio be nuolatinės suaugusiųjų priežiūros! Jei reikia palikti patalpą, kurioje vyksta įkrovimas, atjunkite įkroviklį nuo elektros tinklo, atjungdami įkroviklio kištuką nuo elektros lizdo. Jei iš įkroviklio kyla dūmai, įtartini kvapai ir t.t., iš karto ištraukite įkroviklį iš maitinimo lizdo! Produktas tiekiamas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą, jį reikia įkrauti instrukcijoje aprašyta tvarka. Li-ion (ličio jonų) tipo akumuliatoriai neturi t.v. „atminties efekto“, kas leidžia juos bet kuriuo metu įkrauti. Tačiau rekomenduojama iškrauti akumuliatorių normaliomis eksploatacijos sąlygomis, o po to pilnai įkrauti. Jei dėl darbo pobūdžio neįmanoma kiekvieną kartą taip pat tvarkyti akumuliatoriaus, tai reikia tai atlikti mažiausiai kas kelis, keliolika darbo ciklų. Bet kokiu atveju akumuliatoriai neturėtų būti iškraunami sujungiant akumuliatorius, nes tai sukelia nepataisomą žalą! Negalima tikrinkit akumuliatoriaus įkrovos būsenos sujungiant kontaktus ir tikrinant kibirkštis. Akumuliatoriaus laikymas Jei įmanoma, laikymo metu rekomenduojama išjungti akumuliatorių nuo gaminio. Tinkamos laikymo sąlygos leis ilgiau naudoti akumuliatorių. Akumuliatorius gali atlaikyti apie 500 „įkrovimo-išleidimo“ ciklų. Laikykite akumuliatorių intervale nuo 0 iki 30 Celsijaus laipsnių temperatūros intervale, su santykiniu 50% drėgnumu. Norint akumuliatorių laikyti ilgesnį laiką, jis turi būti įkrautas maždaug iki 70% talpos. Ilgiau laikant, periodiškai įkraukite akumuliatorių kartą per metus. Neleisti, kad akumuliatorius per daug išsikrautų, nes tai sutrumpina tarnavimo laiką ir gali sukelti negrįžtamą žalą. Saugojimo metu akumuliatorius bus palaipsniui iškraunamas dėl laiko. Savaiminio iškrovimo procesas priklauso nuo laikymo temperatūros, tuo aukštesnė temperatūra, tuo greičiau vyksta išsikrovimas. Jei akumuliatoriai laikomi netinkamai, elektrolitas gali nutekėti. Nutekėjimo atveju, nuotėkis turi būti apsaugotas neutralizuojančiu agentu, elektrolito sąlyčio su akimis atveju, praplauti akis dideliu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį su sugadintu akumuliatoriumi. Jei akumuliatorius visiškai išnaudotas, atiduokite jį į specialų atliekų šalinimo centrą. Akumuliatorių transportavimas Ličio jonų akumuliatoriai pagal įstatymus laikomi pavojingomis medžiagomis. Prietaiso vartotojas gali transportuoti gaminį kartu su akumuliatoriumi bei pačius akumuliatorius sausuma. Tada papildomi reikalavimai neturi būti taikomi. Jei transportas užsakytas pas trečiąsias šalis (pvz., siuntimas per kurjerį), privalo,a laikytis pavojingų medžiagų gabenimo taisyklių. Prieš išsiunčiant šiuo klausimu kreipkitės į atitinkamai kvalifi kuotą asmenį. Draudžiama transportuoti sugadintus akumuliatorius. Transportavimo metu iš produkto turi būti išmontuoti akumuliatoriai, turi būti apsaugotos jungtys, pvz., padengtos izoliacine juostele. Apsaugoti pakuotėje esančius akumuliatorius taip, kad transportavimo metu jie nejudėtų pakuotės viduje. Taip pat turi būti laikomasi valstybinių pavojingų medžiagų gabenimo taisyklių. Pūtimas Prieš pradedant pūtimą nustatyti nustatytą tikslinį slėgį. Įrenginys automatiškai nutrauks pūtimą, kai bus pasiektas reikiamas slėgis. Toks pūtimo būdas apsaugo nuo atsitiktinio viršslėgio. Jei didžiausias pripučiamo produkto slėgis nežinomas, patikrinkite produktą ir prie jo pridėtą dokumentaciją arba susisiekite su produkto gamintoju. Dėmesio! Prieš paleisdami įrenginį įsitikinkite, kad jungiklis yra užrakintas. Blokada buvo perstumta į dešinę, žiūrint iš kompre- soriaus priekio (VI). Produktas turi būti paleistas paspaudus mygtuką, pažymėtą SET. Slėgio pakeitimus galima nustatyti naudojant „+” ir „-” mygtukus. Mygtukas, pažymėtas „+“, padidina slėgio nustatymą, o mygtukas, pažymėtas „-“, sumažina slėgio nustatymą. Nuostata rodoma ekrane. Kai nustatymo indikatorius nustoja mirksėti, tai reiškia, kad buvo nustatytas tikslinis slėgis. Prijunkite žarnelę prie pistoleto ir jei riekia, prie adapterio. Prijunkite žarnelę prie pripučiamo produkto.23 ORIGINALI INSTRUKCIJA

Atblokuoti jungiklį, perstumiant blokadą į kairę (VI). Paspauskite ir atleiskite jungiklio slėgį, kompresorius pradės pūsti. Slėgio padidėjimas matomas ekrane. Pasiekus tikslinį slėgį, pistoletas automatiškai nustos pūsti. Pūtimą taip pat galima išjungti bet kuriuo metu, paspaudus jungiklį. Užbaigę pūtimą, užfi ksuokite jungiklį blokada ir apsaugokite jį nuo atsitiktinio paspaudimo, o tada atjunkite žarnelę nuo pripučiamo produkto. Atjungiant žarnelę, gali būti girdimas trumpas išsiplėtusio oro šnypštimas. Tai yra normalus oro išsiplėtimo žarnelėje reiškinys. Produktas išjungiamas paspaudžiant ir laikant SET mygtuką, kol ekranas išsijungia. Slėgio vieneto pakeitimas Kai ekranas įjungtas, paspauskite mygtuką SET, slėgio vieneto rodmuo pasikeis per tokia seka: PSI – BAR – KPA – KG/CM

Produktas nereikalauja specialios priežiūros. Pabaigus darbą įrenginio korpusą valyti šiek tiek drėgnu skudurėliu ir išdžiovinti arba palikti, kad išdžiūtų. Niekada nemerkite produkto į vandenį ar kitą skystį. Produkto valymui nenaudokite alkoholio, šarminių ar abrazyvinių priemonių ar rūgščių. Nešdami produktą visada laikykite už rankenos, o jei jos nėra, už korpuso. Niekada nenešiokite gaminio laikydami už žarną ir (arba) maitinimo laidą. Produktas turi būti transportuojamas visada atjungtas nuo maitinimo šaltinio, kištukas arba gnybtai turi būti atjungti nuo maitinimo šaltinio. Rekomenduojama, kad produktas būtų laikomas ir transportuojamas pakuotėse, pristatytose kartu su produktu, arba kitose pa- kuotėse, kurios apsaugo nuo drėgmės ir dulkių. Temperatūra produkto laikymo vietoje turi būti 0 – 40

C temperatūros diapazone, santykinė drėgmė Rh < 85% be kondensacijos.24
