YT85700 - Пилосос Yato - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА YT85700 Yato

INDUSTRIESTAUBSAUGER ПРОМЫШЛЕННЫЙ ПЫЛЕСОС ПРОМИСЛОВИЙ ПИЛОСОС

8. фільтр для сухого прибирання

9. фільтр для вологого прибирання

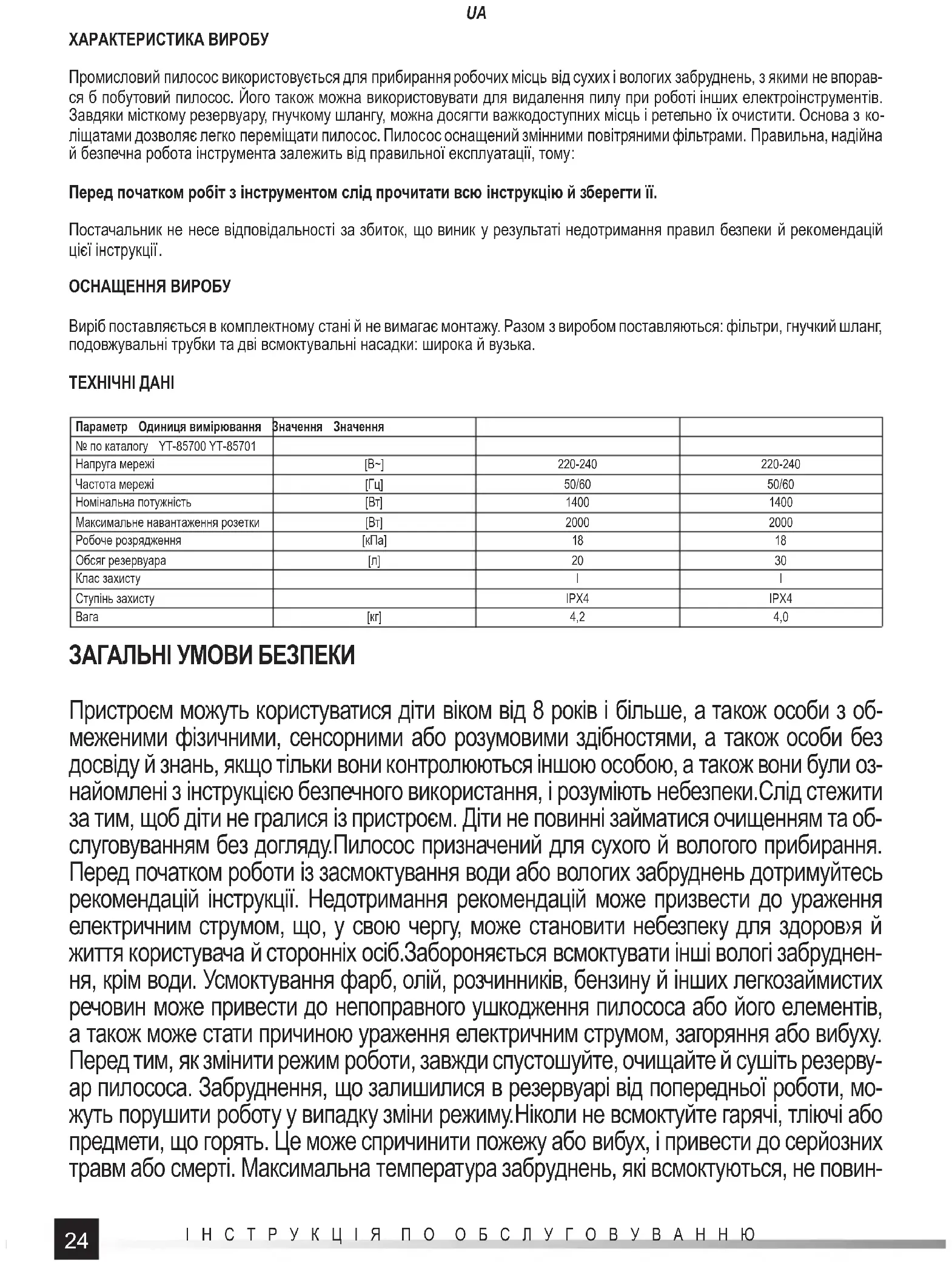

ХАРАКТЕРИСТИКА ВИРОБУ Промисловий пилосос використовується для прибирання робочих місць від сухих і вологих забруднень, з якими не впорав- ся б побутовий пилосос. Його також можна використовувати для видалення пилу при роботі інших електроінструментів. Завдяки місткому резервуару, гнучкому шлангу, можна досягти важкодоступних місць і ретельно їх очистити. Основа з

ліщатами дозволяє легко переміщати пилосос. Пилосос оснащений змінними повітряними фільтрами. Правильна, надійна й безпечна робота інструмента залежить від правильної експлуатації, тому: Перед початком робіт з інструментом слід прочитати всю інструкцію й зберегти її. Постачальник не несе відповідальності за збиток, що виник у результаті недотримання правил безпеки й рекомендацій цієї інструкції

ОСНАЩЕННЯ ВИРОБУ Виріб поставляється в комплектному стані й не вимагає монтажу. Разом з виробом поставляються: фільтри, гнучкий шланг, подовжувальні трубки та дві всмоктувальні насадки: широка й вузька. ТЕХНІЧНІ ДАНІ Параметр Одиниця вимірювання Значення Значення № по каталогу YT-85700 YT-85701 Напруга мережі [В~] 220-240 220-240 Частота мережі [Гц] 50/60 50/60 Номінальна потужність [Вт] 1400 1400 Максимальне навантаження розетки [Вт] 2000 2000 Робоче розрядження [кПа]18 18 Обсяг резервуара [л]2030 Клас захисту II Ступінь захисту IPX4 IPX4 Вага [кг] 4,2 4,0 ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ Пристроєм можуть користуватися діти віком від 8 років і більше, а також особи з об- меженими фізичними, сенсорними або розумовими здібностями, а також особи без досвіду й знань, якщо тільки вони контролюються іншою особою, а також вони були оз- найомлені з інструкцією безпечного використання, і розуміють небезпеки.Слід стежити за тим, щоб діти не гралися із пристроєм. Діти не повинні займатися очищенням та об- слуговуванням без догляду.Пилосос призначений для сухого й вологого прибирання. Перед початком роботи із засмоктування води або вологих забруднень дотримуйтесь рекомендацій інструкції. Недотримання рекомендацій може призвести до ураження електричним струмом, що, у свою чергу, може становити небезпеку для здоров›я й життя користувача й сторонніх осіб.Забороняється всмоктувати інші вологі забруднен- ня, крім води. Усмоктування фарб, олій, розчинників, бензину й інших легкозаймистих речовин може привести до непоправного ушкодження пилососа або його елементів, а також може стати причиною ураження електричним струмом, загоряння або вибуху. Перед тим, як змінити режим роботи, завжди спустошуйте, очищайте й сушіть резерву- ар пилососа. Забруднення, що залишилися в резервуарі від попередньої роботи, мо- жуть порушити роботу у випадку зміни режиму.Ніколи не всмоктуйте гарячі, тліючі або предмети, що горять. Це може спричинити пожежу або вибух, і привести до серйозних травм або смерті. Максимальна температура забруднень, які всмоктуються, не повин-25 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

на перевищувати 40 °С. Пристрій призначений для роботи в закритих приміщеннях і не повинен піддаватися впливу води, у тому числі опадів.Перед підключенням вилки кабелю живлення пристрою переконайтеся, що параметри джерела живлення відпові- дають параметрам, зазначеним на паспортній табличці пристрою.Перед кожним вико- ристанням слід перевіряти стан пристрою, у тому числі стан кабелю живлення й вилки. Якщо ви помітили будь-які дефекти, не користуйтеся пристроєм. Ушкоджені кабелі й проводи слід замінити на нові в спеціалізованому пункті.Ступінь захисту, зазначена в таблиці з технічними даними, буде забезпечена, якщо пристрій буде підключений до розетки з таким ж ступенем захисту. Перш ніж приступити до технічного обслуговуван- ня пристрою, переконайтеся, що вилка кабелю живлення відключена від електричної розетки.Пристрій слід зберігати в недоступному для сторонніх осіб місці, особливо для дітей. Також під час роботи переконайтеся, що пристрій перебуває в недоступному для сторонніх осіб місці, особливо для дітей.Пристрій переносити за допомогою ручки, не переміщайте пристрій, тягнувши його за кабель живлення.Якщо пилосос використо- вується як повітродувка, забороняється направляти вихід шлангу на людей і тварин. Регулярно перевіряйте стан шлангу. Забороняється використовувати пилосос із ушко- дженим шлангом. ОБСЛУГОВУВАННЯ ПРИСТРОЮ Підготовка до роботи Перевірте резервуар пилососа, при необхідності спустошити його. Перевірте стан фільтрів. У випадку забруднення фільтри, призначені для сухого (паперові) прибирання, та фільтри з нет- каних матеріалів, слід чистити сухим методом, потоком стисненого повітря з тиском, що не перевищує 0,3 Мпа. Якщо забруднення неможливо прибрати з фільтра, то фільтр необхідно замінити на новий. Фільтри, призначені для вологого прибирання (губчаті), можна очистити, зануривши їх у теплу воду з додаванням мила. Після очищення промийте чистою водою та вижміть зайву воду. Не скручувати. Дати повністю висохнути. Перевірте стан прокладок, якщо помічено ушкодження, прокладки слід замінити новими. УВАГА! Забороняється працювати з пилососом без правильно встановленого повітряного фільтра. Це може ушкодити пилосос, а також призвести до ураження електричним струмом. До основи пилососа можна прикріпити коліщата. Для цього спочатку закріпіть кріплення коліс в основі та закріпіть їх шуру- пами (II). Потім помістіть стрижні коліс у тримачі (III). До нижньої частини резервуара був прикріплений металевий ланцюжок. Переконайтеся, що він буде торкатися землі під час роботи, це дозволить відводити електростатичні заряди, які накопичуються під час роботи. Пилосос оснащений поплавцем (IV), який перериває потік повітря щораз, коли резервуар переповняється. Перед почат- ком роботи переконайтеся, що поплавець та напрямні, у яких він переміщається, не ушкоджені, чисті та забезпечують вільне переміщення поплавця. Щораз, коли спрацьовує поплавець, робота двигуна стає більш шумною та знижується потужність всмоктування. Увага! Забороняється використовувати пилосос без правильно працюючого поплавця. Пилосос оснащений двома типами фільтрів, призначених для різних видів робіт. Губчатий фільтр призначений для вологого прибирання. Паперовий фільтр використовується для сухого прибирання. Незалежно від виду роботи, фільтр слід надягти на напрямні поплавця так, щоб вони були закриті по всій довжині (V). Переконайтеся, що фільтр самостійно не зсунеться з напрямних поплавця. Не використовуйте фільтр неправильного типу. Використання фільтра, призначеного для сухого прибирання для фільтра- ції під час вологого прибирання, може ушкодити фільтр, це у свою чергу може ушкодити пилосос. Використання фільтра для вологого прибирання під час сухого прибирання не забезпечить належного рівня фільтрації, що може ушкодити пи-

У випадку сухого прибирання необхідно вставити мішок у резервуар. Вхідний отвір мішка надягти на внутрішню частину кріплення шлангу (VI) так, щоб прокладка навколо отвору мішка повністю прилягала до кріплення шлангу. Внутрішня ча- стина кріплення шлангу має фланець для втримання прикріпленого мішка. Увага! Не використовуйте мішок у випадку вологого прибирання.26 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Прикріпіть кришку до верхнього краю резервуара пилососа так, щоб вона прилягала по всій окружності. Використовуйте засувки, щоб притиснути кришку до резервуара. Зверніть увагу, що на кришці є два відзначені місця, які дозволяють отри- мати правильну щільність з›єднання (VII). Підключіть гнучкий шланг до вхідного отвору. З›єднання шлангу вставте в отвір так, щоб борозни на ньому попадали у виступи вхідного отвору, а потім поверніть у напрямку стрілки з написом «CLOSE» (VIII). Переконайтеся, що шланг не від›єднається під час роботи. З›єднаєте дві частини трубки, вставивши більш вузький кінець трубки в більш широкий (IX). Потім приєднайте трубку до вільного кінця гнучкого шлангу, а також вставте більш вузький кінець шлангу в більш широкий кінець трубки (X). Так само прикріпіть щітку або вузьку насадку (XI) до вільного кінця трубки. Оберіть підходящий аксесуар для обраного типу роботи. Щітка призначена для очищення великих та рівних поверхонь, а вузька насадка – для місць, де не можна дістати широкою насадкою. Щоб розібрати шланг, поверніть його роз’єм в напрямку, зазначеному стрілкою з написом «OPEN», а потім витягніть з›єд- нання із вхідного отвору. Розбирання подовжувальних трубок і насадок слід проводити у зворотному порядку. Пилосос дозволяє підключати шланг також до вихідного отвору, що дозволяє його використовувати як повітродувку. Шланг приєднується аналогічно як до вхідного отвору: вставляється й повертається для блокування. Тримачі коліщат і кришка пилососа оснащені ручками, що дозволяє тимчасово закріпити оснащення на час роботи або зберігання пилососа. У тримачах підстави можна закріпити подовжувальні трубки й усмоктувальні насадки (XII). Робота з пилососом УВАГА! Забороняється всмоктувати гарячий попіл. Температура усмоктуваних пилососом відходів не може перевищувати 40 C°. Переконайтеся, що всі підготовчі дії виконані правильно. Переконайтеся, що вмикач пилососа перебуває у вимкненому положенні– «О». Підключіть вилку кабелю живлення до мережевої розетки, а потім переведіть вмикач у положення «I» (XIII). Щітка оснащена кнопкою, при натисканні якої висувається щетина. При прибиранні рівних, твердих поверхонь слід вико- ристовувати щетину. Килимові покриття й килими рекомендується чистити без щетини. Після завершення роботи вимкніть пилосос за допомогою вмикача, а потім від›єднаєте вилку кабелю живлення від елек- тричної розетки. Приступіть до технічного обслуговування пилососа. Очищення резервуара (XIV) Після завершення сухого прибирання зніміть кришку пилососа й перевірте рівень наповнення мішка. Якщо мішок заповне- ний, його слід зняти й замінити новим. Після завершення вологого прибирання зніміть кришку пилососа. У резервуара є кришка, яка знаходиться в його основі. При відкритті кришки відбувається спустошення резервуара. Забруднення, які залишилися в резервуарі, можна вилучити, нахиливши резервуар. Після спустошення промийте резер- вуар струменем води. Закрийте кришку й ретельно висушите. Вбудована розетка Пилосос має вбудовану електричну розетку, яка використовується для живлення електроінструментів, що відносяться до першого й другого класу електричної ізоляції. Це дозволяє просто використовувати пилосос як систему видалення пилу, який утворився під час роботи. Напруга в розетці з›являється, коли підключається вилка кабелю живлення пилососа до мережевої розетки. Тому перед підключенням пилососа до джерела живлення й електроінструмента до розетки пилососа переконайтеся, що вмикачі обох пристроїв перебувають у виключеному положенні. Після підключення пилососа до виходу пиловидалення електроінструмента (для цього вам може знадобитися підходящий адаптер, якого немає в оснащенні пилососа) і вилки електроінструмента до розетки пилососа, ви можете включити пило- сос, перемкнувши вмикач у положення «I», пилосос почне працювати незалежно від роботи електроінструмента й буде працювати доти, поки ви не перемкнете вмикач у положення «O». Рекомендованим режимом роботи є автоматичний режим. Для цього, після підключення пилососа до виходу пиловида- лення електроінструмента й вилки електроінструмента до розетки пилососа, перемкніть вмикач у положення «II». Пилосос автоматично ввімкнеться через якийсь час після запуску електроінструмента й автоматично вимкнеться через якийсь час після вимкнення електроінструмента. Незалежно від обраного режиму роботи, після завершення роботи, вимкніть пилосос, перемкнувши вмикач у положення «O», потім відключіть вилку пилососа з розетки, від›єднаєте електроінструмент від розетки пилососа та перейдіть до технічного обслуговування.27 ІНСТРУКЦІЯ ПО ОБСЛУГОВУВАННЮ

Увага! Якщо під час роботи ви помітите підозрілі вібрації, зниження потужності всмоктування або більш голосну роботу двигуна, це може означати, що резервуар заповнений, або шланг, подовжувальні трубки або усмоктувальна насадка за- биті. У цьому випадку пилосос слід негайно виключити за допомогою вмикача, а вилку кабелю живлення від›єднати

мережевої розетки. Потім очистіть резервуар та перевірте прохідність шлангу та насадки. При необхідності прочистіть їх. Якщо неможливо очистити шланг, подовжувальні трубки або усмоктувальну насадку, замініть їх новими, перш ніж продов- жити працювати. Увага! При використанні пилососа як повітродувки переконайтеся, що резервуар очищений від усіх відходів, мішок знятий,

очищений або замінений новим. Існує ризик усмоктування забруднень, що залишилися в резервуарі або мішку вихідним отвором. Технічне обслуговування пилососа Увага! Перед початком будь-яких дій по технічному обслуговуванню переконайтеся, що вилка кабелю живлення відклю- чена від мережної розетки. Після кожного використання пилососа перевіряйте резервуар, прокладку кришки та повітряні фільтри, як описано в розділі «Підготовка до роботи». Ззовні очистіть пилосос за допомогою потоку стисненого повітря з тиском не більш 0,3 Мпа. Особливу увагу слід звер- нути на прохідність вентиляційних отворів, як впускних, так і випускних. При необхідності очистіть струменем стисненого повітря з тиском не більш 0,3 Мпа. Не використовуйте гострі металеві предмети для очищення вентиляційних отворів. Не занурюйте пилосос у воду, щоб очистити його. Шланг пилососа слід перевіряти до й після роботи на наявність ушкоджень. Забороняється використовувати ушкоджений шланг. При усмоктуванні води або вологих забруднень, слід очистити вну- трішню частину пилососа, гнучкий шланг, подовжувальні трубки та насадки відразу після закінчення роботи. Забруднення, які засохли, можуть привести до непоправного ушкодження пилососа або його елементів. Внутрішню частину шлангу й подовжувальних трубок слід очищати потоком води після від›єднання від пилососа, а потім дати їм повністю висохнути. Більші забруднення з корпусу слід прибирати м’якою тканиною.28 APTARNAVIMO INSTRUKCIJA
