Producttype	Industriële stofzuiger droog/nat
Merk	Yato
Model	YT85700
Nominaal vermogen	1400 W
Nominale spanning	220-240 V~
Frequentie	50/60 Hz
Werkvacuüm	18 kPa
Inhoud reservoir	20 L
Isolatieklasse	II
Beschermingsgraad	IPX4
Gewicht	4,2 kg
Filtratietypes	Droogfilter (papier) en natfilter (spons), stofzak
Meegeleverde accessoires	Filter, slang, verlengbuis, brede borstel, smalle mond
Ingebouwd stopcontact	Ja, max. 2000 W, met automatische modus
Vlotter systeem	Luchtafsluiting bij overstroming
Wielen	4 zwenkwielen voor transport
Gebruik	Droog- en nat reinigen, stofafzuiging van gereedschap
Onderhoud	Verwijderbare filters, waterreiniging voor natfilter, perslucht voor droogfilter
Max. afvaltemperatuur	40 °C
Veiligheid	Spatwaterbescherming IPX4, automatische uitschakeling bij overstroming
Repareerbaarheid	Reserveonderdelen beschikbaar (filters, slang, zakken, enz.)

Veelgestelde vragen - YT85700 Yato

Wat is het type stofzuiger YT85700?

Het is een industriële droog/nat stofzuiger van het merk Yato, ontworpen voor intensieve reiniging.

Wat is het vermogen en de inhoud van het reservoir?

Nominaal vermogen van 1400 W en reservoirinhoud van 20 L.

Kan men vloeistoffen opzuigen met deze stofzuiger?

Ja, hij is ontworpen voor het opzuigen van vloeistoffen met een natfilter (spons). Geen brandbare stoffen opzuigen.

Hoe reinigt u de filters?

Het droogfilter (papier) reinigen met perslucht (max 0,3 MPa). Het natfilter (spons) wassen met zeepwater en volledig laten drogen.

Wat doen als de motor harder geluid maakt en het zuigvermogen afneemt?

Dat kan wijzen op een vol reservoir of een verstopte slang/mond. Leeg het reservoir en controleer de doorlaatbaarheid van de leidingen.

Heeft de stofzuiger een stopcontact voor elektrisch gereedschap?

Ja, een ingebouwd stopcontact maakt het mogelijk om elektrisch gereedschap (max 2000 W) aan te sluiten met automatische modus voor gelijktijdig starten/stoppen.

Wat is het gewicht van de stofzuiger?

Hij weegt ongeveer 4,2 kg, wat hem draagbaar maakt ondanks zijn robuuste constructie.

Kan men de stofzuiger als blazer gebruiken?

Ja, door de slang op de uitlaat aan te sluiten kan hij als ventilator dienen. Zorg dat het reservoir leeg en het filter schoon is.

Hoe leegt u het reservoir na nat zuigen?

Open het aftapdeksel bij de basis van het reservoir, kantel de container om het water af te voeren, reinig en droog.

Wat zijn belangrijke veiligheidsmaatregelen?

Geen hete as of brandbare stoffen opzuigen. Altijd het juiste filter gebruiken en controleren of de vlotter goed werkt. Stroom uitschakelen voor onderhoud.

GEBRUIKSAANWIJZING YT85700 Yato

1. stofzuigerdeksel
2. tank
3. wieltje
4. wielbasis
5. inlaatopening
6. uitlaatopening
7. schakelaar
8. filter voor werking met droge stoffen
9. filter voor werking met natte stoffen
10. zak
11. buis
12. elastische slang
13. borstel
14. smalle stofzuigermond
15. elektrische contactdoos
16. zuigkrachtafstelling

GR

Draag een veiligheidsbril

Gebruik beschermende handschoenen

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu's) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

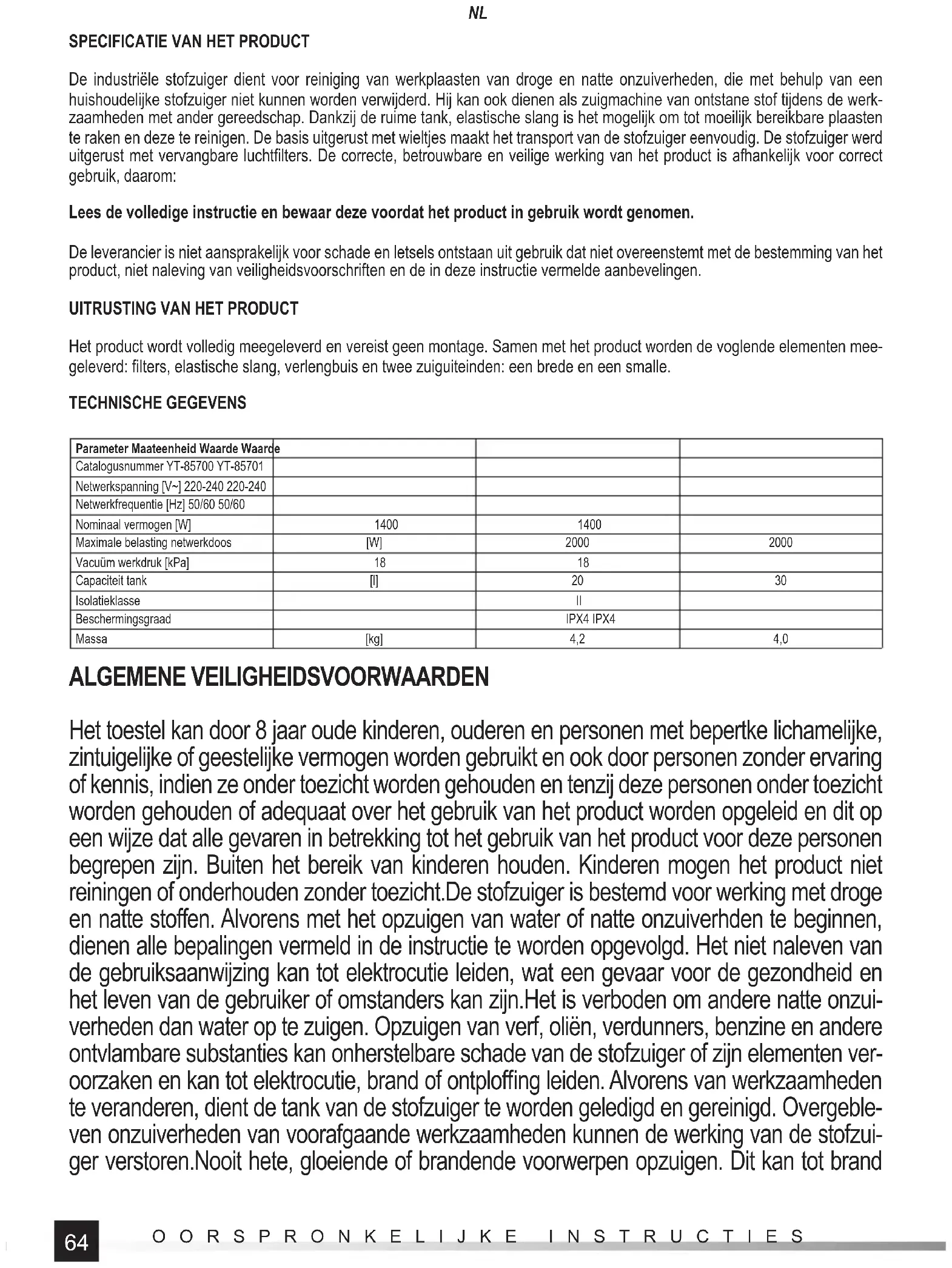

De industriële stofzuiger dient voor reiniging van werkplaasten van droge en natte onzuiverheden, die met behulp van een huishoudelijke stofzuiger niet kunnen worden verwijderd. Hij kan ook dienen als zuigmachine van ontstane stof tijdens de werkzaamheden met ander gereedschap. Dankzij de ruime tank, elastische slang is het mogelijk om tot moeilijk bereikbare plaasten te raken en deze te reinigen. De basis uitgerust met wieltjes maakt het transport van de stofzuiger eenvoudig. De stofzuiger werd uitgerust met vervangbare luchtfilters. De correcte, betrouwbare en veilige werking van het product is afhankelijk voor correct gebruik, daarom:

Lees de volledige instructie en bewaar deze voordat het product in gebruik wordt genomen.

De leverancier is niet aansprakelijk voor schade en letsels ontstaan uit gebruik dat niet overeenstemt met de bestemming van het product, niet naleving van veiligheidsvoorschriften en de in deze instructie vermelde aanbevelingen.

UITRUSTING VAN HET PRODUCT

Het product wordt volledig meegeleverd en vereist geen montage. Samen met het product worden de voglende elementen meegeleverd: filters, elastische slang, verlengbuis en twee zuiguiteinden: een brede en een smalle.

TECHNISCHE GEGEVENS

Parameter Maateenheid Waarde Waarde
Catalogusnummer YT-85700 YT-85701
Netwerkspanning [V~] 220-240 220-240
Netwerkfrequentie [Hz] 50/60 50/60
Nominaal vermogen [W]	1400	1400
Maximale belasting netwerkdoos	[W]	2000	2000
Vacuüm werkdruk [kPa]	18	18
Capaciteit tank	[I]	20	30
Isolatieklasse		II
Beschermingsgraad		IPX4 IPX4
Massa	[kg]	4,2	4,0

ALGEMENE VEILIGHEIDSVOORWAARDEN

Het toestel kan door 8 jaar oude kinderen, ouderen en personen met bepertke lichamelijke, zintuigelijke of geestelijke vermogen worden gebruikt en ook door personen zonder ervaring of kennis, indien ze onder toezicht worden gehouden en tenzij deze personen onder toezicht worden gehouden of adequaat over het gebruik van het product worden opgeleid en dit op een wijze dat alle gevaren in betrekking tot het gebruik van het product voor deze personen begrepen zijn. Buiten het bereik van kinderen houden. Kinderen mogen het product niet reiningen of onderhouden zonder toezicht. De stofzuiger is bestemd voor werking met droge en natte stoffen. Alvorens met het opzuigen van water of natte onzuiverhden te beginnen, dienen alle bepalingen vermeld in de instructie te worden opgevolgd. Het niet naleven van de gebruiksaanwijzing kan tot elektrocutie leiden, wat een gevaar voor de gezondheid en het leven van de gebruiker of omstanders kan zijn. Het is verboden om andere natte onzuiverheden dan water op te zuigen. Opzuigen van verf, oliën, verdunners, benzine en andere ontvlambare substanties kan onherstelbare schade van de stofzuiger of zijn elementen veroorzaken en kan tot elektrocutie, brand of ontploffing leiden. Alvorens van werkzaamheden te veranderen, dient de tank van de stofzuiger te worden geledigd en gereinigd. Overgebleven onzuiverheden van voorafgaande werkzaamheden kunnen de werking van de stofzuiger verstoren. Nooit hete, gloeiende of brandende voorwerpen opzuigen. Dit kan tot brand

NL

of ontploffing leiden en de gebruiker aan ernstige letsels of dood blootstellen. De maximale temperatuur van de opgezogen onzuiverheden mag 40 graden C. niet overschrijden. Het toestel is bestemd voor werking in gesloten ruimtes en mag niet worden blootgesteld aan water of atmosferische neerslag. Alvorens de stekker van de voedingskabel van het toestel aan te sluiten, controleer of de parameters van het netwerk aan de zichtbare parameters op het naambord van het toestel beantwoorden. Controleer voor elk gebruik de staat van het apparaat, inclusief de staat van de voedingskabel en de stekker. In geval om het even welke storingen worden gemerkt, mag het toestel niet worden gebruikt. De beschadigde kabels en draden dienen met nieuwe te worden vervangen door een bevoegde technische dienst. De beschermingsgraad opgegeven in de tabel met de technische gegevens zal worden gegarandeerd indien het apparaat aan de netwerkdoos met ten minste eenzelfde beschermingsgraad wordt aangesloten. Alvorens het onderhoud uit te voeren, controleer of de stekker van de netwerkdoos werd ontkoppeld. Bewaar het apparaat op een plaats die voor omstanders niet toegankelijk is, vooral kinderen. Ook tijdens de werking zorg ervoor, dat het toestel zich op een plaats bevindt die niet toegankelijk is voor omstanders en vooral kinderen. Verplaats het apparaat met behulp van de handgreep, verplaats het apparaat niet door aan de voedingskabel te trekken. In geval van gebruik van de stofzuiger als een ventilator is het verboden om de slanguitlaat in de richting van mensen of dieren te richten. Controleer regelmatig de staat van de slang. Het is verboden om de stofzuiger met een beschadigde slang te gebruiken.

BEDIENING VAN HET APPARAAT

Voorbereiding van de werkzaamheden

Controleer de stofzuigertank, verwijder het afval indien nodig.

Controleer de staat van de filters. Indien de filters bestemd voor werking met droge stoffen (papieren) en filters uit textiel vuil zijn, dienen ze enkel met behulp van droge perslucht met een druk niet groter dan 0,3 MPa te worden gereinigd. Indien de onzuiverheden niet kunnen worden verwijderd, dienen de filters door nieuwe te worden vervangen. Filters bestemd voor werking met natte stoffen (sponsfilters) kunnen worden gereinigd door ze in lauw water met zeep te onderdompelen. Na de reiniging in zuiver water spoelen en overtollig water uitpersen. Niet uitwringen. Laat de filter volledig afdrogen. Controleer de staat van afdichtingen. Indien er schade wordt gemerktm dienen de afdichtingen door nieuwe te worden vervangen.

OPGELET! Het is verboden om de stofzuiger te gebruiken zonder een correct gemonteerd luchtfilter. Dit kan de stofzuiger beschadigen en elektrocutie veroorzaken.

De basis van de stofzuiger werd uitgerust met de optie om de wieltjes te monteren. In de eerste plaats dienen de wielhouders in de basis met behulp van de schroeven (II) Vervolgens plaats de wielbouten in de wielhouders (III).

Aan de onderkant van de tank werd er een metalen kettinkje bevestigd. Controleer of hij contact zal maken met de ondergrond tijdens de werking. Dit zal de elektrostatische ladingen tijdens de werking afvoeren.

De stofzuiger werd uitgerust met een vlotter (IV), die de toevoer telkens afsluit wanneer de tank vol is. Alvorens met de werkzaamheden te beginnen, controleer of de vlotter en de geleiders waarin hij zich beweegt, niet werden beschadigd en of ze proper zijn en of de geleiders de vrije beweging van de vlotter verzekeren. Elke beweging van de vlotter wordt gesignaliseerd door de luidere werking van de motor en een afname van de zuigkracht. Opgelet! Het is verboden om de stofzuiger te gebruiken zonder een goed werkende vlotter.

De stofzuiger werd uitgerust met twee soorten van filters bestemd voor verschillende toepassingen.

Het sponsfilter dient voor werking met natte stoffen. Het papieren filter dient voor werking met droge stoffen. Onafhankelijk van de soort, dient het filter zodanig op de geleiders van de vlotter te worden geplaatst dat ze over de hele lengte worden bedekt (V). Controleer of het fi liter van de geleiders van de vlotter niet vanzelf zal wegschuiven.

Het is verboden om verkeerde filtersoorten te gebruiken. Gebruik van het filter bestemd voor droge stoffen tijdens de werking met natte

NL

stoffen kan het filter en de stofzuiger beschadigen. Gebruik van het filter bestemd voor werking met natte stoffen tijdens de werking met droge stoffen zal het juiste filtreerniveau niet garanderen, wat tot de beschadiging van de stofzuiger kan leiden.

In geval van zuiging van droge stoffen dient de zak binnen de tank te worden bevestigd. Breng de inlaatopening van de zak op het interne bevestigingsdeel van de slang zodanig aan (VI) zodat de afdichting rond de opening van de zak volledig tot de bevestiging van de slang aangrenst. Het interne bevestigingsdeel van de slang werd uitgerust net een bevestigingsfles die dient om de bevestigde zak vast te houden.

Opgelet! In geval van zuiging van natte stoffen mag de zak niet worden bevestigd.

Bevestig de deksel op de bovenste rand van de stofzuigertank, zodat ze volledig met haar omtrek aangrenst. Druk de deksel in de tank met behulp van de sluitingen. Let erop, dat er op de deksel zich twee gemarkeerde plaatsen bevinden om de correcte afdichting van de verbinding te verkrijgen (VII). Sluit de elastische slang aan de inlaatopening. Schuif de slangaansluiting in de opening zodat de insnijdingen in de inlaatopening passen en draai vervolgens in de richting zoals aangegeven met het pijltje „CLOSE” (VIII). Controleer of de slang uit de opening tijdens de werking niet uitschuift. Verbind de beide buisdelen met elkaar, schuif het smallere uiteinde van de buis in het bredere (IX). Verbind vervolgens de buis met het vrije uiteinde van de elastische slang en schuif tevens het smallere uiteinde van de slang in het bredere uiteinde van de buis (X). Bevestig op analogische wijze op het vrije uiteinde van de buis een accessoire in de vorm van een borstel of een smalle zuigmond (XI).

Kies een correct accessoire voor de bepaalde soort van te verrichten werkzaamheden. De borstel is bestemd voor reiniging van grote en vlakke oppervlakken en de smalle zuigmond is bestemd voor plaatsen die met behulp van het bredere uiteinde niet bereikbaar zijn.

Om de slang te demonteren, draai zijn aansluiting in de richting aangegeven door het pijltje „OPEN” en schuif de aansluiting vervolgens uit de inlaatopening. De demontage van de verlengbuizen en uiteinden dient op een omgekeerde wijze met de montage te worden uitgevoerd.

De stofzuiger laat ook de verbinding van de slang aan de uitlaatopening toe. Hierdoor kan hij als een ventilator worden gebruikt. De slang wordt op een gelijkaardige wijze zoals met de inlaatopening aangesloten: inschuiven en draaien om te blokkeren.

De wielhouders en de basis van de tank van de stofzuiger werden uitgerust met houders die een tijdelijke bevestiging van de uitrusting tijdens de werking of opslag van de stofzuiger mogelijk maken. In de houders van de basis kunnen de verlengbuizen en de zuigende uiteinden worden bevestigd (XII).

Werking met de stofzuiger

OPGELET! Het is verboden de stofzuiger voor opzuigen van hete assen te gebruiken. De temperatuur van het ingezogen afval mag 40 graden C niet overschrijden.

Controleer of alle voorbereidende werkzaamheden juist werden uitgevoerd.

Controleer of de schakelaar van de stofzuiger zich in positie uitgeschakeld „O” bevindt.

Steek de stekker van de voedingskabel in de netwerkdoos, en draai de schakelaar in positie ingeschakeld „I" (XIII).

De borstel werd uitgerust met een hendeltje die het borstelhaar uitschuift. Het borstelhaar dient te worden gebruikt bij reiniging van gladde en harde oppervlakken. Vloerbedekkingen en tapijten dienen zonder borstelhaar te worden gekuist.

Na beeindiging van de werkzaamheden schakel de stofzuiger uit en trek de stekker van de voedingskabel uit de netwerkdoos. Voer vervolgens een onderhoud van de stofzuiger uit.

Lediging van de stofzuigertank (XIV)

Na beëindiging van de werkzaamheden met droge stoffen dient de deksel van de stofzuiger te worden gedemonteerd. Controleer ook de stand van het vulniveau van de tank.

Indien de zak vol is, dient hij te worden verwijderd en vervangen door een nieuwe.

Na beëindiging van de werkzaamheden met natte stoffen dient de deksel van de stofzuiger te worden gedemonteerd. De tank werd uitgerust met een deksel in de buurt van zijn basis. Door de deksel te openen, zal de tank worden geledigd.

Het overtollig vuil in de tank kan worden verwijderd door de tank te kantelen. Reinig de tank met lopend water na het ledigen. Sluit de deksel en laat vervolgens de tank afdrogen.

Ingebouwde contactdoos

De stofzuiger heeft een ingebouwd elektrisch contactdoos, die dient voor stroomvoorziening van elektroapparaten van I-ste en II-de elektrische isolatieklasse. Dit laat een eenvoudig gebruik van de stofzuiger toe als een afzuiginstalaltie van stof tijdens de werking. De spanning verschijnt in het stopcontact op het moment van aansluiting van de stekker van de voedingskabel in de netwerkdoos. Controleer daarom en zorg ervoor dat, alvorens de stofzuiger aan het netwerk en het elektroapparaat aan de contactdoos van de stofzuiger aan te sluiten, de schakelaar van beide toestellen in positie uitgeschakeld staan.

Na het aansluiten van de stofzuiger aan de afzuiguitlaat van het elektroapparaat (hiervoor kan een gepaste adapter nodig zijn en die met de

NL

stofzuiger niet werd meegeleverd) en de stekker van het elektroapparaat aan de contactdoos van de stofzuiger, kan de stofzuiger worden ingeschakeld door de schakelaar in positie „I” in te stellen.

De stofzuiger zal in werking treden onafhankelijk van de werking van het elektroapparaat en zal in werking blijven tot instelling van de schakelaar in positie „O”.

Aanbevolen werkmodus is de automatische modus. Hiervoor dient, na het aansluiten van de stofzuiger aan de stofzuiguitlaat van het elektroapparaat en de stekker van het elektroapparaat aan de contactdoos van de stofzuiger, de stofzuiger in positie „Il” te worden ingesteld. Na een korte tijd na inschakeling van het elektroapparaat zal de stofzuiger zich automatisch inschakelen en zal zich eveneens na een korte tijd na de uitschakeling van het elektroapparaat terug automatisch uitschakelen.

Onafhankelijk van de gekozen werkmodus, na beëindiging van de werking, dient de stofzuiger te worden uitgeschakeld door de schakelaar in positie „O” in te stellen. Ontkoppel vervolgens de stekker van de stofzuiger van de netwerkdoos en de stekker van het elektroapparaat van de contactdoos van de stofzuiger en voer een onderhoud uit.

Opgelet! Indien tijdens de werking verdachte trillingen, afname van de zuigkracht of zal een luide werking van de motor worden gebserveerd, kan dit betekenen dat de tank vol is of de slang, verlengbuizen en zuigmond verstopt zijn. In dit geval dient de stofzuiger onmiddellijk met de schakelaar te worden uitgeschakeld en de stekker van de netwerkdoos te worden ontkoppeld. Maak vervolgens de tank leeg en controleer de doorlaatbaarheid van de slanf en de zuigmond. Ontstop indien nodig. Indien dit niet mogelijk zal zijn dienen de onderdelen door nieuwe te worden vervangen alvorens met de werkzaamheden te beginnen.

Opgelet! Indien de stofzuiger als ventilator wordt gebruikt, controleer of de tank van al het afval werd geledigd, de zak werd ontkoppeld en het filter gereinigd werd of vervangen werd door een nieuwe. Het risico bestaat dat de onzuiverheden in de tank of de zak in de uitlaatopening vast komen te zitten.

Onderhoud van de stofzuiger

Opgelet! Alvorens met het onderhoud te beginnen, controleer of de stekker van de voedingsskabel van de netwerkdoos werd ontkoppeld. Controleer de tank, de afdichting van de deksel en de luchtfilters na elke gebruik zoals omschreven in punt: "Voorbereiding van de werkzaamheden"

Reinig de stofzuiger aan de buitenkant met behulp van geperste luchtstroom met druk nier groter dan 0,3 MPa. Zorg er zeker voor dat de ventilatieopeningen, zowel de in- als de uitlaat vrij zijn. Reinig met behulp van geperste luchtstroom met druk nier groter dan 0,3 MPa indien nodig. Gebruik geen scherpe, metalen voorwerpen voor het reinigen van de ventilatieopeningen. De stofzuiger in water niet onderdompelen. De slang van de stofzuiger dient vóór en na elk gebruik op schade te worden gecontroleerd. In geval dat er water of natte onzuiverheden in de stofzuiger vastzitten, reinig de binnenkant van de stofzuiger, de elastische slang, verlengbuizen en de uiteinden onmiddellijk na het beeindigen van de werkzaamheden. De gedroogde onzuiverheden kunnen tot onherstelbare schade van de stofzuiger of zijn elementen leiden.

De binnenkant van de slang en de verlengbuizen dienen met behulp van lopend water, na voorafgaande ontkoppeling van de stofzuiger, te worden gereinigd. Laat ze vervolgens volledig opdrogen. Verwijder de grotere onzuiverheden die zich in de behuizing bevinden met behulp van een zachte vod.
