| Terméktípus | Ipari porszívó száraz/nedves |
| Márka | Yato |
| Modell | YT85700 |
| Névleges teljesítmény | 1400 W |
| Névleges feszültség | 220-240 V~ |
| Frekvencia | 50/60 Hz |
| Üzemi vákuum | 18 kPa |
| Tartály kapacitás | 20 L |
| Szigetelési osztály | II |
| Védettségi fokozat | IPX4 |
| Súly | 4,2 kg |
| Szűrési típusok | Száraz szűrő (papír) és nedves szűrő (szivacs), porzsák |
| Mellékelt tartozékok | Szűrő, tömlő, hosszabbító cső, széles kefe, keskeny fúvóka |
| Beépített csatlakozóaljzat | Igen, max. 2000 W, automatikus üzemmóddal |
| Úszórendszer | Levegőleválasztás túltöltés esetén |
| Kerekek | 4 forgó kerék a szállításhoz |
| Felhasználás | Száraz és nedves tisztítás, szerszámok por elszívása |
| Karbantartás | Kivehető szűrők, nedves szűrő vízzel tisztítható, száraz szűrő sűrített levegővel |
| Hulladék max. hőmérséklete | 40 °C |
| Biztonság | IPX4 fröccsenésvédelem, automatikus leállás túlcsordulás esetén |
| Javíthatóság | Alkatrészek elérhetők (szűrők, tömlő, zsákok stb.) |
Gyakran ismételt kérdések - YT85700 Yato
Felhasználói kérdések a következőről YT85700 Yato
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét YT85700 - Yato és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. YT85700 márka Yato.
HASZNÁLATI ÚTMUTATÓ YT85700 Yato
- porszívó fedele
- tartály
- görgő
- kerék talpa
- légbeszívó nyílás
- levegő kilépő nyílás
- kapcsoló
- szürő száraz üzemhez
- szürő nedves üzemhez
- zsák
- csö
- hajlékony tömlő
- kefe
- résszívó fej
- elektromos dugaszolóaljzat
RO
Névleges feszültség és frekvencia
Névleges teljesítmény
A tartály ürtartalma
Volum rezervor
Használjon védőszemüveget!
Használjon védőkesztyűt
Utilizarea mănușilor de protrctie
Ez a szimbólum arra hívja fel a figyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtópontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negativ változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaíval kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

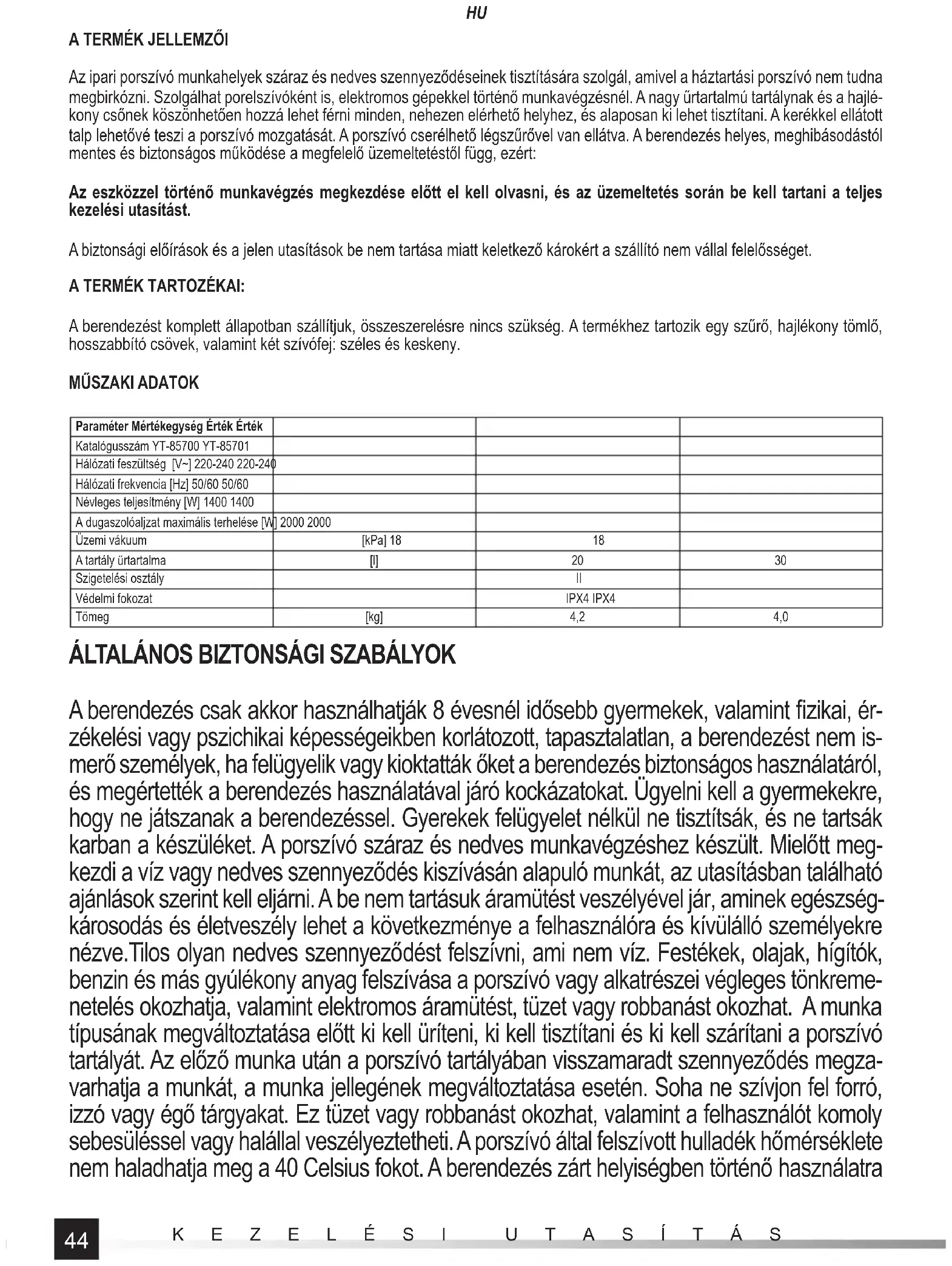

Az ipari porszívó munkahelyek száraz és nedves szennyeződéseinek tisztítására szolgál, amivel a háztartási porszívó nem tudna megbirkózni. Szolgálhat porelszívóként is, elektromos gépekkel történő munkavégzésnél. A nagy úrtartalmú tartálynak és a hajlékony csönek köszönhetően hozzá lehet férni minden, nehezen elérhető helyhez, és alaposan ki lehet tisztítani. A kerékkel ellátott talp lehetővé teszi a porszívó mozgatását. A porszívó cserélhető légszűrővel van ellátva. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:
Az eszközzel történő munkavégzés megkezdése előtt el kell olvasni, és az üzemeltetés során be kell tartani a teljes kezelési utasítást.
A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.
A TERMÉK TARTOZÉKAI:
A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termékhez tartozik egy szűrő, hajlékony tömlő, hosszabbító csövek, valamint két szívófej: széles és keskeny.
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték Érték | |||
| Katalógusszám YT-85700 YT-85701 | |||
| Hálózati feszültség [V~] 220-240 220-240 | |||
| Hálózati frekvencia [Hz] 50/60 50/60 | |||
| Névleges teljesítmény [W] 1400 1400 | |||
| A dugaszolóaljzat maximális terhelése [W] 2000 2000 | |||
| Üzemi vákuum | [kPa] 18 | 18 | |
| A tartály ürtartalma | [l] | 20 | 30 |
| Szigetelési osztály | II | ||
| Védelmi fokozat | IPX4 IPX4 | ||
| Tömeg | [kg] | 4,2 | 4,0 |
ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
A berendezés csak akkor használhatják 8 évesnél idősebb gyermekek, valamint fizikai, érzékelési vagy pszichikai képességeikben korlátozott, tapasztalatlan, a berendezést nem ismerő személyek, ha felügyelik vagy kioktatták őket a berendezés biztonságos használatáról, és megértették a berendezés használatával járó kockázatokat. Ügyelni kell a gyermekekre, hogy ne játszanak a berendezéssel. Gyerekek felügyelet nélkül ne tisztítsák, és ne tartsák karban a készüléket. A porszívó száraz és nedves munkavégzéshez készült. Mielőtt megkezdi a víz vagy nedves szennyeződés kiszívásán alapuló munkát, az utasításban található ajánlások szerint kell eljárni. A be nem tartásuk áramütést veszélyével jár, aminek egészségkárosodás és életveszély lehet a következménye a felhasználóra és kívülálló személyekre nézve. Tilos olyan nedves szennyeződést felszívni, ami nem víz. Festékek, olajak, hígítók, benzin és más gyúlékony anyag felszívása a porszívó vagy alkatrészei végleges tönkremenetelés okozhatja, valamint elektromos áramütést, tüzet vagy robbanást okozhat. A munka típusának megváltoztatása előtt ki kell üríteni, ki kell tisztítani és ki kell szárítani a porszívó tartályát. Az előző munka után a porszívó tartályában visszamaradt szennyeződés megzavarhatja a munkát, a munka jellegének megváltoztatása esetén. Soha ne szívjon fel forró, izzó vagy égő tárgyakat. Ez tüzet vagy robbanást okozhat, valamint a felhasználót komoly sebesüléssel vagy halállal veszélyeztetheti. A porszívó által felszívott hulladék hőmérséklete nem haladhatja meg a 40 Celsius fokot. A berendezés zárt helyiségben történő használatra
HU
készült, nem szabad kitenni víz hatásának, beleértve a csapadékot is. A berendezés hálózati kábelének csatlakoztatása előtt meg kell bizonyosodni róla, hogy a hálózat paraméterei megfelelnek a berendezés névleges adatait tartalmazó adattáblán feltüntetetteknek. Minden használat előtt ellenőrizni kell a berendezés állapotát, beleértve a hálózati kábel állapotát is. Ha bármilyen sérülés tapasztalható, nem szabad használni a berendezést. A sérült kábeleket és vezetékeket szakszervizben újakra kell kicseréltetni. A műszaki adatok táblázatában megadott védelmi fokozat akkor biztosított, ha a készülék legalább ugyanolyan fokú védelemmel ellátott dugaszolóaljzathoz lesz csatlakoztatva. A berendezés karbantar-tásának megkezdése előtt meg kell bizonyosodni róla, hogy kihúzták a dugaszt a hálózati dugaszolóaljzatból. A berendezést kívülállók, különösen gyermekek számára elzárt helyen kell tartani. Használat közben is figyelni kell arra, hogy a berendezéshez kívülállók, föként gyermekek ne férjenek hozzá. A berendezést a fülénél fogva kell hordozni, ne mozgassa a berendezést a kábelt húzva. Abban az esetben, ha a porszívót ventilátorként használják, tilos a tömlő kilépő nyílását emberekre és állatokra irányítani. A tömlő állapotát rendszeresen ellenőrizni kell. Tilos a porszívót sérült tömlővel használni.
A BERENDEZÉS KEZELÉSE
Felkészülés a munkavégzésre
Ellenőrizze a porszívó tartályát, szükség esetén ürítse ki belőle a hulladékot.
Ellenőrizni kell a szűrők állapotát. A száraz üzemhez való szűrő (papír) és a szövet szűrő elszennyeződésekor azokat kizárólag szárazon, legfeljebb 0,3 MPa nyomású, sürített levegővel kell tisztítani. Ha a szennyeződést nem lehet eltávolítani a szűrőből, azt kell kicserélni egy újra. A nedves munkához való szűrők (szivacs) meg lehet tisztítani langyos, szappanos vízbe merítve. Megtisztítás után tiszta vízben ki kell öblíteni, és ki kell belőle szorítani a fölös vizet. Ne csavarja ki. Hagyni kell teljesen megszáradni. Ellenőrizni kell a tömitések állapotát, ha valamilyen sérülés figyelhető meg rajta, a tömitést ki kell cserélni egy újra.
FIGYELEM! Tilos a porszívót beszerelt légszűrő nélkül használni. Ez a porszívó tönkremeneteléhez vezethet, és áramütést is okozhat.
A porszívó talpára kereket lehet szerelni. Először fel kell tenni a keréktartókat a talpra, és csavarokkal (II) rögzíteni kell. Majd a kerekek csapját be kell nyomni a keréktartókba (III).
A tartály alsó oldalához egy fém lánc lett erősítve. Meg kell győződni róla, hogy munka közben érintkezni fog az alapfelülettel, ez lehetővé teszi, hogy a munka közben felgyűlő elektrosztatikus töltés elvezetődjön.
A porszívó fel van szerelve egy úszóval (IV), ami elzárja a levegő beáramlását minden alkalommal, amikor a tartály megtelik. A munka megkezdése előtt meg kell győződni róla, hogy az úszó és a vezetősínek, amelyekben mozog, nem hibásodtak meg, tiszták, és biztosítják az úszó szabad mozgását. Mindig, amikor az úszó működésbe lép a motor hangosabban kezd üzemelni, és leesik a szívóerő.
Figyelem! Tilos a porszívót jól működő úszó nélkül használni.
A porszívóban kétfajta szűrő van, különböző fajta munkákhoz.
A szivacsból készült szűrő való a nedves üzemhez. A papírból készült szűrő pedig a száraz üzemhez.
Függetlenül a fajtájától, a szűrőt rá kell csúsztatni az úszó vezetősínjeire, úgy, hogy teljesen hosszukban takarva legyenek (V). Meg kell győződni róla, hogy a szűrő nem csúszik-e le magától az úszó vezetősínjeiről.
Nem szabad nem megfelelő fajtájú szűrőt használni. A száraz munkához való szűrő használata nedves üzemnél a szűrő tönkremeneteléhez vezet, aminek eredménye pedig a porszívó tönkremenetele lehet. A nedves munkához készült szűrő használata száraz szűrésre, nem biztosítja a megfelelő szintű szűrést, ami a porszívó tönkremeneteléhez vezethet.
Szárazon üzemelés esetén a tartály belsejébe bele kell erősíteni a porzsákot. A zsák belépő nyílását rá kell húzni a tömlő rögzítésének belső részére (VI), úgy, hogy a zsák nyílása körüli tömítés teljesen ráfeküdjön a tömlő rögzítésére. A tömlő rögzítésének belső része egy kereszttel lett ellátva, ami a felerősített zsák megtartására szolgál.
Figyelem! Ne helyezze be zsákot nedves munka esetén.
A fedőt a porszívó tartályának felső peremére kell erősíteni, úgy, hogy a teljes kerületén felfeküdjön. Csatokkal rá kell szorítani a fedelet a tartályra. Figyeljen arra, hogy a fedélen két megjelölt hely található, amely lehetővé teszi a csatlakozás jó tömítését (VII). Csatlakoztassa a szívó nyíláshoz a hajlékony tömlőt. A tömlő csatlakozóját be kell dugni a nyílásba, úgy, hogy a rajta lévő bevá-
HU
gások rácsússzanak a levegő belépő nyílás bütykeire, majd el kell fordítani a „CLOSE" feliratú (VIII) nyíl irányában. Győződjön meg róla, hogy a tömlő nem csúszik-e ki önmagától munka közben.
Csatlakoztassa a cső két részét egymáshoz, a cső keskenyebb végét bedugva a bővebbe (IX). Majd a csövet össze kell kötni a hajlékony tömlő szabad végével, szintén bedugva a tömlő szűkebb végét a cső szélesebb végébe (X).
Analog módon a cső szabad végére rá kell erősíteni a szívófejet, ami lehet a kefe vagy a vékony résszívó (XI).
Ki kell választani az adott munkához megfelelő tartozékot. A kefe nagy és lapos felületek takarításához való, a vékony résszívó pedig a széles fejjel nem elérhető helyekhez.
A tömlő levételéhez el kell fordítani a csatlakozóját az „OPEN” nyíllal jelzett irányban, majd ki kell húzni a csatlakozó a levegő belépő nyílásából. A hosszabbító csövek és a fejek szétszerelését az összeszerelésükkel ellentétes sorrendben kell végezni.
A porszívó tömlőjét a levegő kifúvó nyílásához is csatlakoztatni lehet, így légbefúvóként is lehet használni. A tömlőt hasonlóképpen kell csatlakoztatni, mint a légbeszívó nyíláshoz: bedugni és elfordítani, hogy rögzítve legyen.
A keréktartók és a porszívó fedele rendelkeznek füllel, amivel ideiglenesen fel lehet őket akasztani a munka vagy a porszívó tárolásának idejére. A talp füleiben rögzíteni lehet a hosszabbító csöveket és a szívófejeket (XII).
Munkavégzés a porszívóval
FIGYELEM! Tilos a porszívóval forró kormot porszívózni. A porszívó által felszívott hulladék hőmérséklete nem haladhatja meg a 40 Celsius fokot.
Győződjön meg arról, hogy minden előkészítő műveletet rendben végrehajtott.
Bizonyosodjon meg róla, hogy a porszívó kapcsolója „O” (kikapcsolt) pozición áll.
A hálózati kábel dugaszát dugja be a hálózati dugaszolóaljzatba, majd a kapcsolót kapcsolja az „l” (XIII) állásba.
A kefés fejen van egy kar, amivel a kefét ki lehet tolni. A kefét akkor kell kitolni, ha sima, kemény felületet takarít. Szönyegpadlót és szönyeget behúzott kefével kell takarítani.
A munka befejezése után, kapcsolja ki a porszívó a kapcsolóval, majd húzza a hálózati kábel dugaszát a hálózati dugaszóló aljzatból. Kezdje meg a porszívó karbantartását.
Ürítse ki a porszívó tartályát (XIV)
Miután befejezte a szárazon porszívózást, le kell venni a porszívó fedelét, és ellenőrizni kell, mennyire van tele. Ha a zsák tele van, ki kell venni, és újat kell a helyére tenni.
A nedves munka befejezése után le kell venni a porszívó fedelét. A tartálynak van egy fedele a talpa közelében. Ha kinyitja a fedelét kiürül a tartály.
A tartályban maradt szennyeződést a tartály megdöntésével lehet eltávolítani. A tartályt, a kiürítése után vízsugárral ki kell mosni. Be kell zárni a fedelet, majd alaposan meg kell száritani.
Beépített elektromos dugaszolóaljzat
A porszívóban van egy beépített, elektromos dugaszolóaljzat, amiről I. és II. szigetelési osztályba sorolt, elektromos gépeket lehet meghajtani. Ilyen módon könnyebben lehet a porszívót a munka közben keletkező por elszívására használni. A dugaszolóaljzatban a feszültség akkor jelenik meg, ha a hálózati kábel dugaszát csatlakoztatja az elektromos hálózat dugaszolóaljzatába. Emiatt, mielőtt csatlakoztatja a porszívót a betápláló hálózatra, valamint az elektromos eszközöket a porszívó dugaszolóaljzatába, bizonyosodjon meg róla, hogy a berendezés kapcsolója kikapcsolt pozíción áll.
Miután csatlakoztatta a porszívót az elektromos eszköz porelszívójának kilépő nyílásához (ehhez szükség lehet megfelelő adapterre, ami nincs a porszívó tartozékai között), valamint a dugaszt bedugta a porszívó dugaszolóaljzatába, be lehet indítani a porszívót, a kapcsolót átkapcsolva „I” állásba. A porszívó elkezd üzemelni, függetlenül attól, hogy az elektromos gép működik-e vagy sem, és mindaddig működni fog, amíg a kapcsolót át nem állítja „O” állásba.
Az ajánlott üzemmód az automata üzemmód. Ehhez, miután csatlakoztatta a porszívót az elektromos gép porelszívójának kilépő nyílásához, a kapcsolót „II” állásba. Miután bekapcsolt az elektromos eszköz, egy rövid idő múlva a porszívó is automatikusan bekapcsol, és ugyanígy egy rövid idő múlva automatikusan kikapcsol, miután kikapcsolták az elektromos eszközt.
A kiválasztott üzemmódtól függetlenül, miután befejezte a munkát, ki kell kapcsolni a porszívót, a kapcsolót átállítva „O” helyzetbe, majd ki kell húzni a porszívó dugaszát a dugaszolóaljzatból, az elektromos gép dugaszát ki kell húzni a porszívó dugaszolóaljzatából, és meg kell kezdeni a karbantartást.
Figyelem! Ha munka közben gyanús remegést, a szívóerő hirtelen csökkenését tapasztalja, vagy a motor hangosabban dolgozik, az azt jelentheti, hogy megtelt a tartály vagy eldugult a tömlő, a hosszabbító cső vagy a szívófej. Ilyen esetben a porszívót azonnal ki kell kapcsolni a kapcsolóval, ki kell húzni a hálózati kábel dugaszát a hálózati dugaszolóaljzatból. Majd ki kell üríteni tartály, és ellenőrizni kell, a tömlő és a szívófejek átjárhatók-e. Szükség esetén meg kell tisztítani. Ha nem lehet kitisztítani a tömlőt, a
HU
hosszabbító csöveket vagy a szívófejeket, ki kell őket cserélni egy újra, mielőtt folytatja a munkát.
Figyelem! Ha a porszívót légbefúvóként használja, meg kell győződni róla, hogy a tartályból kiürítettek minden szennyeződést, kivették a zsákot, a szűrő ki van tisztítva, vagy kicserélték egy újra. Fennáll a veszélye, hogy a gép a kilépő nyíláson keresztül beszív valamit a tartályban vagy a zsákban felgyült szennyeződésből.
A porszívó karbantartása
Figyelem! Bármilyen karbantartási művelet megkezdése előtt meg kell győződni róla, hogy a tápfeszültség kábelének dugasza pedig ki van húzva a hálózati dugaszolóaljzatból.
A porszívó mindegyes használata után ellenőrizni kell a tartályt, a fedél tömítését, valamint a légszűrőt „A munkavégzés előkészítése” című pontban leírtak szerint.
A szűrő erős elszennyeződése esetén azt ki kell venni, és maximum 0,3 MPa nyomású sürített légsugárral meg kell tisztítani. Különös figyelmet kell fordítani a szellőző nyílások átjárhatóságára, úgy a beszívókra, mint a kifúvókra. Szükség esetén meg kell tisztítani maximum 0,3 MPa nyomású sürített levegővel. Ne használjon éles, fém tárgyakat a szellőző nyílások tisztításához.
Tisztításhoz ne merítse a porszívót vízbe. A porszívó tömlőjét minden használat előtt és után ellenőrizni kell, nincs-e megsérülve. Tilos sérült tömlőt használni. Abban az esetben, ha vizet vagy nedves szennyeződést szív fel, a munka befejezése után azonnal ki kell tisztítani a porszívó belsejét, a hajlékony tömlőt, a hosszabbító csöveket és a szívófejeket. A beszáradt szennyeződések a porszívó vagy az elemeinek visszafordíthatatlan tönkremenetelét okozhatják.
A tömlő és a hosszabbító csövek belsejét vízsugárral kell kimosni, miután lecsatolta a porszívóról, majd hagyni kell teljesen megszáradni. A nagyobb szennyeződéseket a burkolatról egy puha ronggyal kell letisztítani.
