Produkto tipas	Sauso / šlapio pramoninis dulkių siurblys
Prekės ženklas	Yato
Modelis	YT85700
Nominali galia	1400 W
Nominali įtampa	220-240 V~
Dažnis	50/60 Hz
Darbinis vakuumas	18 kPa
Talpos talpa	20 L
Izoliacijos klasė	II
Apsaugos laipsnis	IPX4
Svoris	4,2 kg
Filtravimo tipai	Sausas filtras (popierius) ir šlapias filtras (kempinė), dulkių maišas
Pridedami priedai	Filtras, žarna, prailginimo vamzdis, platus šepetys, siauras antgalis
Integruotas elektros lizdas	Taip, maks. 2000 W, su automatiniu režimu
Plūdės sistema	Oro pertraukiklis esant perpildymui
Ratai	4 sukiojantys ratai transportavimui
Naudojimas	Sausas ir šlapias valymas, įrankių dulkių ištraukimas
Priežiūra	Nuimami filtrai, šlapio filtro plovimas vandeniu, sauso filtro valymas suslėgtu oru
Maksimali atliekų temperatūra	40 °C
Sauga	Apsauga nuo purslų IPX4, automatinis išjungimas perpildymo atveju
Taisomumas	Atsarginės dalys prieinamos (filtrai, žarna, maišai ir kt.)

Dažnai užduodami klausimai - YT85700 Yato

Koks yra YT85700 dulkių siurblio tipas?

Tai Yato prekės ženklo sausas / šlapias pramoninis dulkių siurblys, skirtas intensyviam valymui.

Kokia galia ir talpa?

Nominali galia yra 1400 W, o talpa - 20 L.

Ar galima šiuo dulkių siurbliu siurbti skysčius?

Taip, jis skirtas skysčiams siurbti naudojant šlapią filtrą (kempinę). Negalima siurbti degių medžiagų.

Kaip valyti filtrus?

Sausas filtras (popierius) valomas suslėgtu oru (max 0,3 MPa). Šlapias filtras (kempinė) plaunamas muiluotu vandeniu ir visiškai išdžiovinamas.

Ką daryti, jei variklis garsiau veikia ir siurbimo galia sumažėja?

Tai gali reikšti, kad talpa pilna arba žarna/antgalis užsikimšę. Ištuštinkite talpą ir patikrinkite praėjimus.

Ar dulkių siurblys turi lizdą elektriniams įrankiams?

Taip, integruotas lizdas leidžia prijungti elektrinį įrankį (maks. 2000 W) su automatiniu režimu, kad jis įsijungtų/išsijungtų kartu su siurbliu.

Koks dulkių siurblio svoris?

Jis sveria apie 4,2 kg, todėl yra nešiojamas, nepaisant tvirtos konstrukcijos.

Ar galima dulkių siurblį naudoti kaip pūstuvą?

Taip, prijungus žarną prie išėjimo, jis gali veikti kaip ventiliatorius. Įsitikinkite, kad talpa tuščia ir filtras švarus.

Kaip ištuštinti talpą po šlapio siurbimo?

Atidarykite išleidimo dangtelį, esantį šalia talpos pagrindo, pakreipkite talpą, kad išpiltumėte vandenį, tada nuvalykite ir išdžiovinkite.

Kokios svarbios saugos priemonės?

Nesiurbkite karštų pelenų, degių medžiagų. Visada naudokite tinkamą filtrą ir patikrinkite, ar plūdė veikia tinkamai. Prieš techninę priežiūrą atjunkite nuo maitinimo.

NAUDOJIMO INSTRUKCIJA YT85700 Yato

1. dulkių siurblio dangtis
2. talpykla
3. ratelis
4. ratelio pagrindas
5. jvedimo anga
6. išvedimo anga
7. jungiklis
8. fi ltras darbui sausai
9. fi ltras darbui šlapiai
10. maišelis
11. vamzdis
12. lanksti žarna
13. šepetukas
14. siauras antgalis
15. elektros lizdas

LV

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę jrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota jranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje jrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus naturalios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

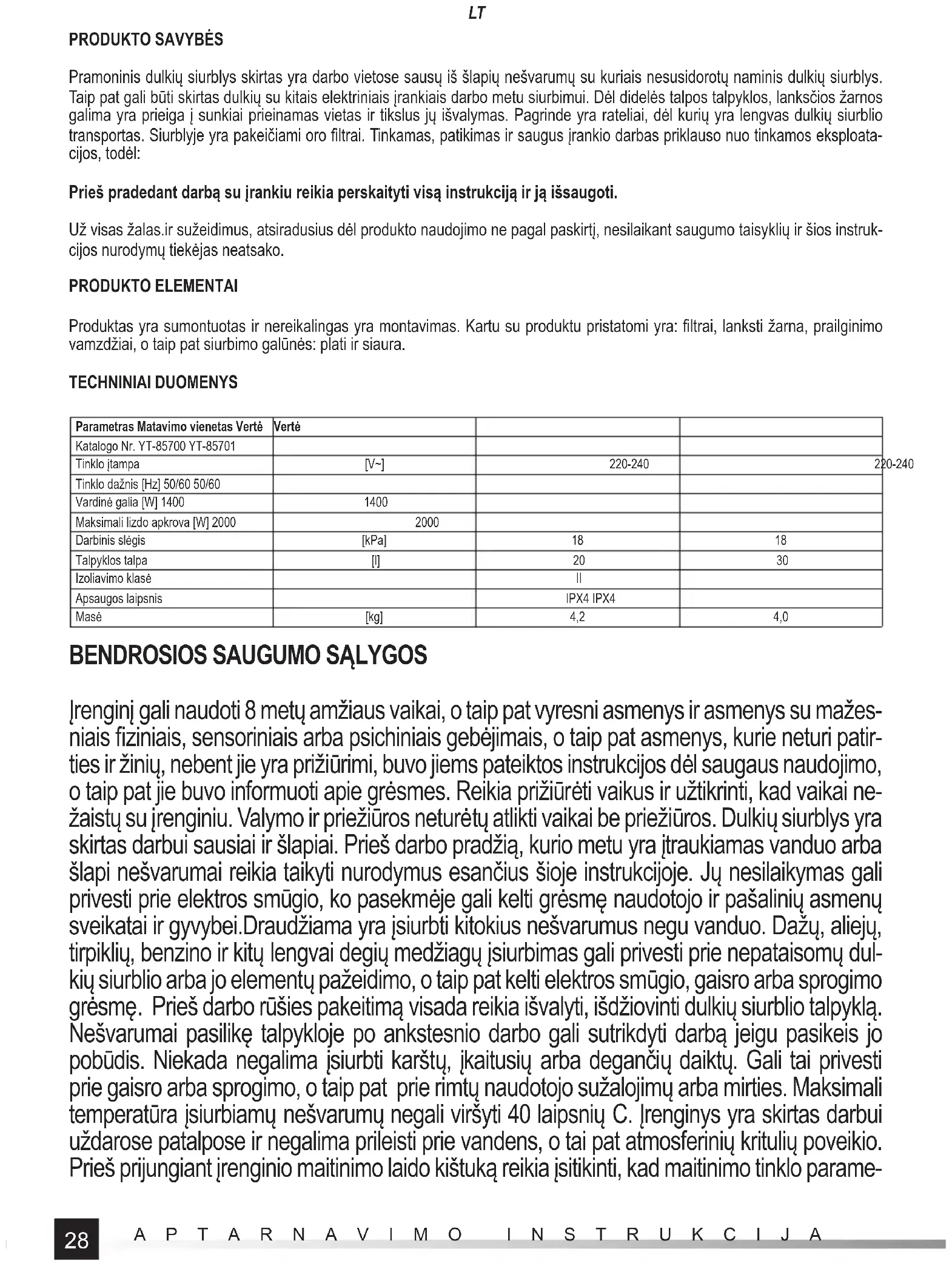

Pramoninis dulkių siurblys skirtas yra darbo vietose sausų iš šlapių nešvarumų su kuriais nesusidorotų naminis dulkių siurblys. Taip pat gali būti skirtas dulkių su kitais elektriniais įrankiais darbo metu siurbimui. Dėl didelės talpos talpyklos, lanksčios žarnos galima yra prieiga į sunkiai prieinamas vietas ir tikslus jų išvalymas. Pagrinde yra rateliai, dėl kurių yra lengvas dulkių siurblio transportas. Siurblyje yra pakeičiami oro filtrai. Tinkamas, patikimas ir saugus įrankio darbas priklauso nuo tinkamos eksploatacijos, todėl:

Prieš pradedant darbą su įrankiu reikia perskaityti visą instrukciją ir ją išsaugoti.

Už visas žalas.ir sužeidimus, atsiradusius dėl produkto naudojimo ne pagal paskirtį, nesilaikant saugumo taisyklių ir šios instrukcijos nurodymų tiekėjas neatsako.

PRODUKTO ELEMENTAI

Produktas yra sumontuotas ir nereikalingas yra montavimas. Kartu su produktu pristatomi yra: filtrai, lanksti žarna, prailginimo vamzdžiai, o taip pat siurbimo galūnės: plati ir siaura.

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė	Vertė
Katalogo Nr. YT-85700 YT-85701
Tinklo įtampa	[V~]	220-240	220-240
Tinklo dažnis [Hz] 50/60 50/60
Vardinė galia [W] 1400	1400
Maksimali lizdo apkrova [W] 2000	2000
Darbinis slėgis	[kPa]	18	18
Talpyklos talpa	[l]	20	30
Izoliavimo klasė		II
Apsaugos laipsnis		IPX4 IPX4
Masė	[kg]	4,2	4,0

BENDROSIOS SAUGUMO SÁLYGOS

Įrenginį gali naudoti 8 metų amžiaus vaikai, o taip pat vyresni asmenys ir asmenys su mažesniais fiziniais, sensoriniais arba psichiniais gebėjimais, o taip pat asmenys, kurie neturi patirties ir žinių, nebent jie yra prižiūrimi, buvo jiems pateiktos instrukcijos dėl saugaus naudojimo, o taip pat jie buvo informuoti apie grėsmes. Reikia prižiūrėti vaikus ir užtikrinti, kad vaikai nežaistų su įrenginiu. Valymo ir priežiūros neturėtų atlikti vaikai be priežiūros. Dulkių siurblys yra skirtas darbui sausiai ir šlapiai. Prieš darbo pradžią, kurio metu yra įtraukiamas vanduo arba šlapi nešvarumai reikia taikyti nurodymus esančius šioje instrukcijoje. Jų nesilaikymas gali privesti prie elektros smūgio, ko pasekmėje gali kelti grėsmę naudotojo ir pašalinių asmenų sveikatai ir gyvybei. Draudžiama yra įsiurbti kitokius nešvarumus negu vanduo. Dažų, aliejų, tirpiklių, benzino ir kitų lengvai degių medžiagų įsiurbimas gali privesti prie nepataisomų dulkių siurblio arba jo elementų pažeidimo, o taip pat kelti elektros smūgio, gaisro arba sprogimo grėsmę. Prieš darbo rūšies pakeitimą visada reikia išvalyti, išdžiovinti dulkių siurblio talpykla. Nešvarumai pasilikę talpykloje po ankstesnio darbo gali sutrikdyti darba jeigu pasikeis jo pobūdis. Niekada negalima įsiurbti karštų, įkaitusių arba degančių daiktų. Gali tai privesti prie gaisro arba sprogimo, o taip pat prie rimtų naudotojo sužalojimų arba mirties. Maksimali temperatūra įsiurbiamų nešvarumų negali viršyti 40 laipsnių C. Įrenginys yra skirtas darbui uždarose patalpose ir negalima prileisti prie vandens, o tai pat atmosferinių kritulių poveikio. Prieš prijungiant įrenginio maitinimo laido kištuką reikia įsitikinti, kad maitinimo tinklo parame-

LT

trai atitinka parametrams pateiktiems jrenginio vardinėje lentelėje.Prieš kiekvieną panaudojimą reikia patikrinti jrenginio stovį, taip pat maitinimo laido ir kištuko stovį. Jeigu pastebėsite kokius nors defektus, negalima naudoti jrenginio. Sugadinti kabeliai ir laidai turi būti pakeisti į naujus specialioje gamykloje.Apsaugos lygis pateiktas lentelėje su techniniais duomenimis bus užtikrintas jeigu jrenginys bus prijungtas prie lizdo su mažiausiai tokiu pačiu apsaugos lygiu. Prieš pradedant jrenginio priežiūrą reikia įsitikinti, kad yra atjungtas nuo tinklo lizdo maitinimo laido kištukas.Įrenginį reikia laikyti vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Taip pat darbo metu reikia atkreipti dėmesį, kad jrenginys būtų vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams.Įrenginį reikia nešti panaudojant laikiklj, negalima perkelti jrenginio traukiant už maitinimo laido.Dulkių siurblio kaipo pūstuvo naudojimo atveju draudžiama nukreipti žarnos išmetimo į žmones ir gyvūnus. Reikia tiksliai patikrinti žarnos stovį. Draudžiama yra naudoti produkto su pažeistu maitinimo laidu.

Patikrinti dulkių siurblio talpykla, esant reikalui reikia pašalinti atliekas.

Patikrinti filtrų stovi Nešvarumų atveju filtrus skirtus darbui sausai (popierinius) o taip pat iš pluoštų reikia valyti vien tik sausai su suspausto oro srautu, kur slėgis nėra didesnis negu 0,3 MPa. Jeigu nešvarumų negalima pašalinti iš filtro, reikia juos pakeisti j naujus. Filtrai skirti darbui šlapiai (kempininiai) galima išvalyti panardinant juos šiltame vandenyje su muilu. Po išvalymo išplauti švariame vandenyje ir lengvai išsunkti vandens perteklių. Negalima stipriai išsunkti Palaukti kol visiškai išdžius.

Patikrinti tarpiklių stovį, jeigu bus pastebėti pažeidimai, reikia tarpiklius pakeisti į naujus.

PASTABA! Draudžiama yra dirbti su dulkių siurbliu be tinkamai sumontuoto oro filtro. Gali tai privesti prie dulkių siurblio pažeidi-mo, o taip pat prie elektros srovės smūgio.

Dulkių siurblio pagrinde yra ratelių montavimo galimybė Pirmiausia reikia montuoti ratelių laikiklius pagrinde, o taip pat pritvirtinti juos su įlaidais (II). Vėliau ratelių įtvarus reikia įspausti į ratelių laikiklius (III).

Prie apatinės talpyklos dalies buvo pritvirtinta metalinė grandinė. Reikia įsitikinti, kad darbo metu turės jį sąlytį su pagrindu, tai padės nuvesti elektrostatinius krovinius, kurie kaupiasi darbo metu.

Dulkių siurblyje yra įmontuotas plaukikas (IV), kuris neleidžia patekti orui kiekvieną kartą, kai talpykla yra pilna. ŝį Prieš darbo pradžią reikia įsitikinti, ar plaukikas ir kreipiančiosios, kuriose jis juda nėra pažeistos, yra švarios ir užtikrina laisvą plaukiko judėjimą. Kiekvienas plaukiko veikimas yra signalizuojamas garsesniu variklio darbu, o taip pat siurbimo jėgos sumažėjimo.

Pastaba! Draudžiama yra naudoti dulkių siurblį be tinkamai veikiančio plaukiko.

Dulkių siurblyje yra dvi filtrų rūšys, skirtos įvairios rūšies darbams.

Filtras pagamintas iš kempinės yra skirtas darbui šlapiai. Popierinis skirtas darbui sausai.

Nepriklausomai nuo rūšies, filtrą reikia uždėti ant plaukiko kreipiančiujų, kad būtų uždengtos visame ilgyje (V).

Isitikinti ar filtras nenuslys nuo plaukiko kreipiančiujų (V).

Negalima naudoti netinkamos filtro rūšies. Filtro, skirto darbui sausai filtravimui darbo šlapiai metu prives prie filtro pažeidimo, kuris gali privesti prie dulkių siurblio pažeidimo. Filtro, skirto darbui šlapiai filtravimui darbo sausai neužtikrins atitinkamo filtravimo lygio, o tai gali privesti prie dulkių siurblio pažeidimo.

Darbo sausai atveju reikia įtvirtinti talpyklos viduje maišelį. Maišelio įvedimo angą užstumti ant vidinės gyvačiuko tvirtinimo dalies (VI) tokiu būdu, kad tarpiklis aplink maišelio angos visiškai prisispaustų prie žarnos tvirtinimo. Vidinė žarnos tvirtinimo dalyje yra jungė, kuri yra skirta pritvirtinto maišelio prilaikymui.

Pastaba! Negalima tvirtinti maišelio šlapiai darbo metu.

Dangtį pritvirtinti ant dulkių siurblio viršutinio krašto, tokiu būdu, kad pritaptų visu viršumi. Su skląsčiais prispausti dangtį prie talpyklos. Reikia atkreipti dėmesį į tai, kad dangtyje yra dvi pažymėtos vietos, dėl kurių galima pasiekti tinkamą sujungimo sandarumą (VII).

Prijungti prié įvedimo angos lanksčią žarną. Žarnos prijungimus reikia įstumti į angą, tokiu būdu, kad įpjovimai esantys joje pataikytų ant įvedimo angos įpjovimų, o vėliau persukti kryptimi pagal strėlę „CLOSE” (VIII). Įsitikinti, kad žarna neišsistums iš angos darbo metu.

Sujungti abi vamzdžių dalis su savimi, įstumiant siauresnį vamzdžio galą į platesnį (IX). Vėliau vamzdį sujungti su laisvu lanksčios žarnos antgaliu, taip pat įstumiant siauresnį žarnos antgalį į platesnį vamzdžio antgalį (X).

LT

Analoginiu būdu ant laisvo vamzdžio antgalio pritvirtinti aksesuarą, tokį kaip šepetys arba siauras siurbimo antgalis (XI).

Reikia pasirinkti atitinkamą aksesuarą nustatytai darbo rūšiai. Šepetys yra skirtas didelių ir plokščių paviršių valymui, o siauras antgalis neprieinamoms vietoms su plačios galūnės pagalba.

Kad išmontuoti žarną reikia apsukti jo jungtis, kryptimi nurodyta strėle, aprašyta „OPEN”, o vėliau išstumti jungtį iš įvedimo angos. Prailginimo vamzdžių o taip pat galūnių išmontavimą reikia atlikti atvirkščiai kaip montavimą.

Dulkių siurblys suteikia galimybę prijungti žarną taip pat prie išvedimo angos, dėl to galima jį naudoti kaip pūstuvą. Žarną reikia prijungti panašiu būdu kaip prie įvedimo angos: įstumti ir užblokuoti ir apsukti kad užblokuoti.

Ratelių laikikliai ir dulkių siurblio dangtis turi laikiklius su kuriais gali laikinai pritvirtinti įrangą darbo metu arba dulkių siurblio laikymo metu. Pagrindo laikikliuose galima pritvirtinti prailginimo vamzdžius, o taip pat siurbimo galūnes.

Darbas su dulkiy siurbliu

PASTABA! Draudžiama yra dirbti su dulkiu siurbliu esant karštiems pelenams. Ítraukiamų per dulkių siurblį liekanų negali viršyti 40 laipsnių C.

Reikia jsitikinti ar tinkamai buvo atlikti visi pasiruošimo veiksmai.

Isitikinti, kad dulkių siurblio jungiklis yra išjungtas pozicijoje - „O”.

Maitinimo laido kištuką įdėti į tinklinį lizdą, o vėliau jungiklj perjungti į „I” poziciją (XII).

Šepetyje yra svirtis, kuri išstumia šerius. Šerius reikia išstumti lygių, kietų paviršių valymo metu. Kilimines dangas, o taip pat kilimus rekomenduojama valyti su paslėptais šeriais.

Po užbaigto darbo išjungti dulkių siurblį jungikliu, o vėliau atjungti maitinimo laido kištuką iš tinklinio lizdo. Pradėti dulkių siurblio priežiūros veiksmus.

Dulkių siurblio talpyklos valymas (XIII)

Po užbaigto darbo sausai reikia išmontuoti dulkių siurblio dangtį ir patikrinti maišelio pripildymo stovį. Jeigu maišelis bus pilnas reikia ji pašalinti ir jdėti nauja.

Po užbaigto darbo šlapiai reikia išmontuoti dulkių siurblio dangtį. Talpykloje yra dangtis, esantis šalia jo pagrindo. Dangčio atida-rymas prives prie talpyklos išvalymo.

Nešvarumus esančius talpykloje galima pašalinti palenkiant talpyklą. Po išvalymo talpyklą reikia išvalyti su vandens srautu. Uždaryti dangtį, o vėliau tiksliai išvalyti iki sausumo.

Jmontuotas elektros lizdas

Dulkių siurblyje yra įmontuotas elektros lizdas, kuris yra skirtas elektrinių įrankių, iš I ir II klasės elektros izoliacijos maitinimui. Todėl galima panaudoti dulkių siurblių kaip dulkių, kurios atsiranda darbo metu įsiurbimo instaliaciją. Įtampa lizde atsiranda kuomet yra prijungiama dulkių siurblio maitinimo laido kištukas į elektros tinklo lizdą. Dėl to prieš dulkių siurblio prijungimą į maitinimo tinklą, o taip pat elektros įrankiai į dulkių siurblio lizdą reikia įsitikinti, kad abiejų įrenginių jungikliai randasi išjungtoje pozicijoje.

Prijungus dulkių siurbli prie elektrinių jrenginių dulkių ištraukimo angą (tam tikslui gali būti reikalingas atitinkamas adapteris, kurio nėra dulkių siurblio įrangoje), o taip pat elektros jrenginio kištukai į dulkių siurblio lizdą, galima dulkių siurbli įjungti perjungiant jungikli į „I” poziciją, dulkių siurblys pradės darbą nepriklausomai nuo elektros įrankio darbo ir dirbs iki jungiklio į „O” į perjungimo poziciją.

Rekomenduojamas darbo režimas yra automatinis režimas. Tam tikslui po dulkių siurblio prie elektros įrankio dulkių ištraukimo angos prijungimo, o elektros įrankio kištukai prie dulkių siurblio lizdo, reikia jungiklj perstatyti į „Il” poziciją. Dulkių siurblys įsijungs automatiškai praėjus akimirkai po elektros įrankio jungimo ir išsijungs automatiškai, taip pat pat praėjus akimirkai nuo elektros įrankio išjungimo.

Nepriklausomai nuo pasirinkto darbo režimo, po užbaigto darbo reikia išjungti dulkių siurbliį perjungiant jungikliį į „O” poziciją, vėliau atjungti dulkių siurblio kištuką iš lizdo, elektros įrankio kištuką atjungti iš dulkių siurblio lizdo ir pradėti priežiūros darbus.

Pastaba! Jeigu darbo metu bus pastebėti įtartini virpesiai, traukimo jėgos sumažėjimas arba bus girdimas garsesnis variklio darbas, tai gali reikšti talpyklos užpildymą arba žarnos, prailginimo vamzdžių arba siurbimo galūnės užkimšimą. Tokiu atveju reikia dulkių siurblį nedelsiant išjungti jungikliu, o taip pat išimti maitinimo laido kištuką iš tinklinio lizdo. Vėliau išvalyti talpykla, o taip pat patikrinti žarnos pralaidumą, o taip pat galūnes. Esant reikalui išvalyti. Jeigu nebus žarnos, prailginimo vamzdžių arba siurbimo galūnių išvalymo galimybės reikia jas pakeisti į naujas prieš pradedant tolimesnį darbą.

Pastaba! Jeigu dulkių siurblys bus naudojamas kaip pūstuvas, reikia įsitikinti, ar talpyklės buvo išvalytos visos atliekos, buvo išimtas maišelis, filtras išvalytas arba pakeistas į naują. Yra nešvarumų, sukauptų talpykloje arba maišelyje per išmetimo angą įsiurbimo rizika.

LT

Dulkių siurblio priežiūra

Pastaba! Prieš pradedant kokius nors priežiūros veiksmus, reikia įsitikinti, kad maitinimo laido kištukas yra atjungtas iš maitinimo lizdo. Po kiekvieno dulkių siurblių panaudojimo reikia patikrinti talpykla, dangčio tarpiklį, o taip pat oro filtrus, aprašytus taške: „Paruošimas darbui”

Dulkių siurblį išorėje valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Ypatingą dėmesį reikia atkreipti į vėdinimo, išvedimo kaip ir įvedimo angų pralaidumą. Esant reikalui valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Negalima naudoti metalinių daiktų, skirtų vėdinimo angų valymui. Negalima nardinti dulkių siurblio vandenyje, kad jį išvalyti. Dulkių siurblio žarną reikia patikrinti po ir prieš kiekvieną panaudojimą, pažeidimų atžvilgiu. Draudžiama yra naudoti pažeistą žarną. Vandens ar šlapių daiktų įsiurbimo atveju, reikia išvalyti dulkių siurblio vidų, lanksčią žarną, prailginimo vamzdžius, o taip pat ga-lūnes nedelsiant po darbo užbaigimo. Išdžiūvę nešvarumai gali privesti prie pastovaus dulkių siurblio arba jo elementų pažeidimo. Žarnos vidų, o taip pat prailginimo vamzdžių reikia išvalyti su vandens srautu, po ankstesnio atjungimo nuo siurblio, o vėliau palikti kol visiškai išdžius. Didesnius nešvarumus esančius korpuse pašalinti su minkštu skudurėliu.
