Typ produktu	Odkurzacz przemysłowy na sucho/mokro
Marka	Yato
Model	YT85700
Moc nominalna	1400 W
Napięcie nominalne	220-240 V~
Częstotliwość	50/60 Hz
Podciśnienie robocze	18 kPa
Pojemność zbiornika	20 L
Klasa izolacji	II
Stopień ochrony	IPX4
Waga	4,2 kg
Rodzaje filtracji	Filtr suchy (papierowy) i filtr mokry (gąbka), worek na kurz
Akcesoria w zestawie	Filtr, wąż, rura przedłużająca, szeroka szczotka, wąska dysza
Wbudowane gniazdko elektryczne	Tak, maks. 2000 W, z trybem automatycznym
System pływakowy	Odcięcie powietrza w przypadku przepełnienia
Koła	4 obrotowe koła do transportu
Zastosowanie	Czyszczenie na sucho i mokro, odsysanie pyłu z narzędzi
Konserwacja	Filtry wyjmowalne, czyszczenie wodą dla filtra mokrego, sprężone powietrze dla filtra suchego
Maks. temperatura odpadów	40 °C
Bezpieczeństwo	Ochrona przed bryzgami IPX4, automatyczne wyłączenie w przypadku przepełnienia
Naprawialność	Części zamienne dostępne (filtry, wąż, worki itp.)

Często zadawane pytania - YT85700 Yato

Jaki to typ odkurzacza YT85700?

Jest to odkurzacz przemysłowy na sucho/mokro marki Yato, przeznaczony do intensywnego czyszczenia.

Jaka jest moc i pojemność zbiornika?

Moc nominalna 1400 W i pojemność zbiornika 20 L.

Czy można odkurzać ciecze tym odkurzaczem?

Tak, jest przeznaczony do odsysania cieczy dzięki filtrowi mokremu (gąbka). Nie należy odsysać substancji łatwopalnych.

Jak czyścić filtry?

Filtr suchy (papierowy) czyści się sprężonym powietrzem (max 0,3 MPa). Filtr mokry (gąbka) myje się wodą z mydłem i pozostawia do całkowitego wyschnięcia.

Co zrobić, gdy silnik hałasuje i spada ssanie?

Może to oznaczać pełny zbiornik lub zatkany wąż/dyszę. Opróżnij zbiornik i sprawdź drożność przewodów.

Czy odkurzacz ma gniazdo dla narzędzi elektrycznych?

Tak, wbudowane gniazdo umożliwia podłączenie narzędzia elektrycznego (maks. 2000 W) z trybem automatycznym do jednoczesnego włączania/wyłączania.

Jaka jest waga odkurzacza?

Wynosi około 4,2 kg, co czyni go przenośnym pomimo solidnej konstrukcji.

Czy można używać odkurzacza jako dmuchawy?

Tak, podłączając wąż do wylotu, może służyć jako wentylator. Upewnij się, że zbiornik jest pusty, a filtr czysty.

Jak opróżnić zbiornik po odsysaniu na mokro?

Otwórz pokrywę spustu znajdującą się przy podstawie zbiornika, przechyl pojemnik, aby spuścić wodę, następnie wyczyść i osusz.

Jakie są ważne środki ostrożności?

Nie odsysać gorących popiołów ani substancji łatwopalnych. Zawsze używać odpowiedniego filtra i sprawdzać, czy pływak działa prawidłowo. Odłączyć przed konserwacją.

INSTRUKCJA OBSŁUGI YT85700 Yato

PL ODKURZACZ PRZEMYSŁOWY

EN INDUSTRIAL VACUUM CLEANER

DE INDUSTRIESTAUBSAUGER

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. pokrywa odkurzacza
2. zbiornik
3. kółko
4. podstawa kółka
5. otwór wlotowy
6. otwór wylotowy
7. włącznik
8. fi ltr do pracy na sucho
9. fi ltr do pracy na mokro
10. worek
11. rura
12. wąż elastyczny
13. szczotka
14. wąska ssawka
15. gniazdko elektryczne

EN

Napięcie i częstotliwość znamionowa

Podciśnienie robocze

Operating vacuum

Nennunterdruck

Przeczytać instrukcję

Używać gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

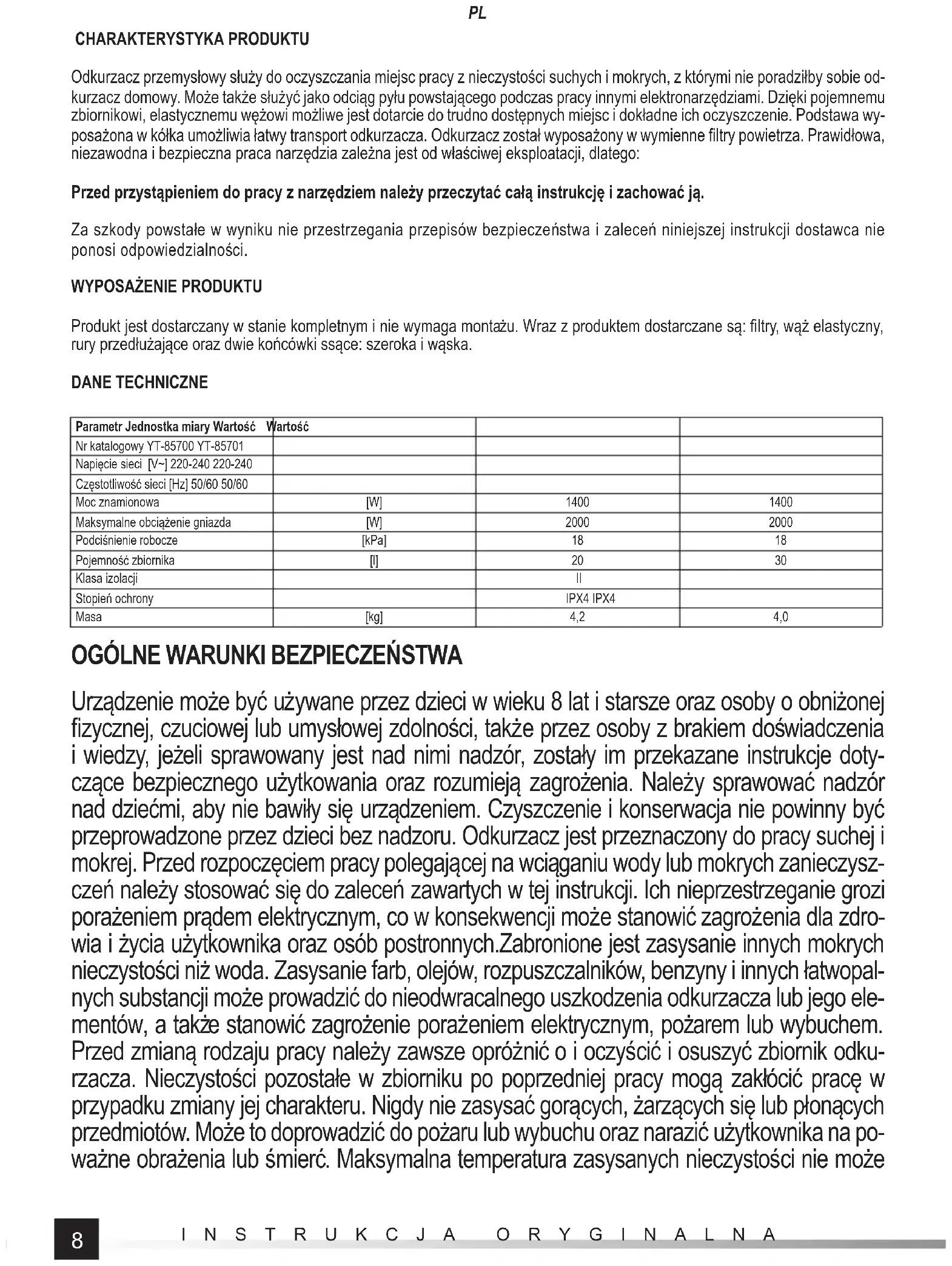

Odkurzacz przemysłowy służy do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie odkurzacz domowy. Może także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładne ich oczyszczenie. Podstawa wyposażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne filtry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem dostarczane są: filtry, wąż elastyczny, rury przedłużające oraz dwie końcówki ssące: szeroka i wąska.

DANE TECHNICZNE

Parametr Jednostka miary Wartość Wartość
Nr katalogowy YT-85700 YT-85701
Napięcie sieci [V~] 220-240 220-240
Częstotliwość sieci [Hz] 50/60 50/60
Moc znamionowa	[W]	1400	1400
Maksymalne obciążenie gniazda	[W]	2000	2000
Podciśnienie robocze	[kPa]	18	18
Pojemność zbiornika	[I]	20	30
Klasa izolacji		II
Stopień ochrony		IPX4 IPX4
Masa	[kg]	4,2	4,0

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fizycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje dotyczące bezpiecznego użytkowania oraz rozumieją zagrożenia. Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru. Odkurzacz jest przeznaczony do pracy suchej i mokrej. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczyszczeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych. Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopalnych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów, a także stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem. Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odkurzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru. Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie może

PL

przekraczać 40 st. C. Urządzenie jest przeznaczone do pracy w pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych. Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia. Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie. Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony. Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego. Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający. W przypadku stosowania odkurzacza jako dmuchawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt. Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

OBSŁUGA URZĄDZENIA

Przygotowanie do pracy

Sprawdzić zbiornik odkurzacza, w razie potrzeby opróżnić go z odpadów.

Sprawdzić stan filtrów. W przypadku zabrudzenia filtry przeznaczone do pracy na sucho (papierowe) oraz z włókniny należy czyścić tylko na sucho za pomocą strumienia spreżonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Jeżeli zanieczyszczenia nie dają się usunąć z filtru, należy je wymienić na nowe. Filtry przeznaczone do pracy na mokro (gąbkowe) można oczyścić zanurzając je w letniej wodzie z dodatkiem mydła. Po oczyszczeniu wypłukać w czystej wodzie i odcisnąć nadmiar wody. Nie wykręcać. Pozostawić do całkowitego wyschnięcia.

Sprawdzić stan uszczelek, jeżeli zostaną zaobserwowane uszkodzenia, należy uszczelki wymienić na nowe.

UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie filtru powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym.

Podstawa odkurzacza została wyposażona w możliwość montażu kółek. W pierwszej kolejności należy zamocować uchwyty kółek w podstawie oraz zamocować je za pomocą wkrętów (II). Następnie trzpienie kół wcisnąć w uchwyty kół (III).

Do spodniej strony zbiornika został przymocowany metalowy łańcuszek. Należy się upewnić, że podczas pracy będzie miał on kontakt z podłożem, pozwoli to odprowadzić ładunki elektrostatyczne gromadzące się podczas pracy.

Odkurzacz został wyposażony w pływak (IV), który odcina dopływ powietrza za każdym razem gdy zbiomik ulegnie przepelnieniu. Przed rozpoczęciem pracy należy się upewnić, że pływak i prowadnice w których się porusza nie uległy uszkodzeniu, są czyste i zapewniają swobodny ruch pływaka. Każdorazowe zadziałanie pływaka jest sygnalizowane za pomocą głośniejszej pracy silnika oraz spadkiem siły ssącej.

Uwaga! Zabronione jest stosowanie odkurzacza bez sprawnie działającego pływaka.

Odkurzacz został wyposażony w dwa rodzaje filtrów przeznaczonych do różnego rodzaju pracy.

Filtr wykonany z gąbki służy do pracy na mokro. Filtr papierowy służy do pracy na sucho.

Niezależenie od rodzaju, filtr należy nasunąć na prowadnice pływaka tak, aby zostały zasłonięte na całej długości (V).

Upewnić się, że filtr nie zsunie się samoistnie z prowadnic pływaka.

Nie należy stosować niewłaściwego rodzaju filtru. Użycie filtra przeznaczonego do pracy na sucho do filtrowania podczas pracy na mokro doprowadzi do uszkodzenia filtra, które może doprowadzić do uszkodzenia odkurzacza. Użycie filtra przeznaczonego do pracy na mokro do filtrowania podczas pracy na sucho nie zapewni właściwego poziomu filtrowania, co może doprowadzić do uszkodzenia odkurzacza.

W przypadku pracy na sucho należy zamocować wewnątrz zbiornika worek. Otwór wlotowy worka nasunąć na wewnętrzną część mocowania węża (VI) tak, aby uszczelka wokół otworu worka całkowicie przylegała do mocowania węża. Wewnętrzna część mocowania węża została wyposażona w kryzę, która służy do przytrzymywania zamocowanego worka.

Uwaga! Nie mocować worka w przypadku pracy na mokro.

PL

Pokrywę zamocować na gómej krawędzi zbiornika odkurzacza, tak aby przylegała całym obwodem. Za pomocą zatrzasków docisnąć pokrywę do zbiornika. Zwrócić uwagę na to, że na pokrywie znajdują się dwa oznaczone miejsca, umożliwiające uzyskanie poprawnej szczelności połączenia (VII).

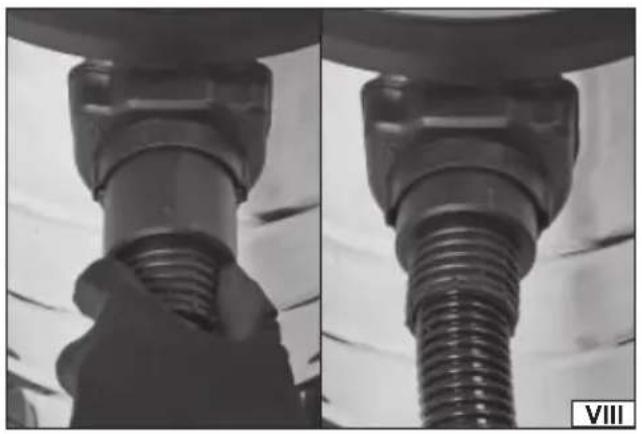

Podłączyć do otworu włotowego wąż elastyczny. Przyłącze węża należy wsunąć w otwór, tak aby nacięcia na niej trafiły w występy otworu włotowego, a następnie przekręcić w kierunku zgodnym ze strzałką opisaną „CLOSE” (VIII). Upewnić się, że wąż nie wysunie się z otworu podczas pracy.

Połączyć obie części rur ze sobą, wsuwając węższy koniec rury w szerszy (IX). Następnie rurę połączyć z wolnym końcem węża elastycznego, także wsuwając węższy koniec węża w szerszy koniec rury (X).

W analogiczny sposób na wolnym końcu rury zamocować akcesorium w postaci szczotki lub wąskiej ssawki (XI).

Należy wybrać odpowiednie akcesorium do wybranego rodzaju pracy. Szczotka jest przeznaczona do oczyszczania dużych i płaskich powierzchni, a wąska ssawka do miejsc nieosiągalnych za pomocą końcówki szerokiej.

W celu demontażu węża należy obrócić jego złącze w kierunku wskazywanym przez strzałkę opisaną „OPEN”, a następnie wysunąć przyłącze z otworu włotowego. Demontaż rur przedłużających oraz końcówek należy przeprowadzić odwrotnie do montażu.

Odkurzacz umożliwia podłączenie węża także do otworu wylotowego, przez co można go stosować w charakterze dmuchawy. Wąż podłącza się w podobny sposób jak do otworu włotowego: wsunięcie i obrót celem zablokowania.

Uchwyty kółek oraz pokrywa odkurzacza zostały wyposażona w uchwyty pozwalające na tymczasowe zamocowanie wyposażenia na czas pracy lub przechowywania odkurzacza. W uchwytach podstawy można zamocować rury przedłużające oraz końcówki ssące (XII).

Praca odkurzaczem

UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.

Upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze.

Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączony – „O”.

Wtyczkę kabla zasilającego włożyć do gniazdka sieciowego, a następnie włącznik przełączyć w pozycję włączony „I” (XIII).

Szczotka została wyposażona w dźwignię wysuwającą włosie. Włosie należy wysunąć podczas sprzątania gładkich, twardych powierzchni. Wykładziny dywanowe oraz dywany zaleca się sprzątać ze schowanym włosiem.

Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz.

Opróżnianie zbiornika odkurzacza (XIV)

Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia worka. Jeżeli worek będzie pełny należy go usunąć i zastąpić nowym.

Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Zbiornik został wyposażony w pokrywę umieszczoną w pobliżu jego podstawy. Otwarcie pokrywy spowoduje opróżnienie zbiornika.

Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody. Zamknąć pokrywę, a następnie dokładnie osuszyć.

Wbudowane gniazdko elektryczne

Odkurzacz posiada wbudowane gniazdko elektryczne, które służy do zasilania elektronarzędzi należących do I i II klasy izolacji elektrycznej. Pozwala to na łatwiejsze wykorzystanie odkurzacza w charakterze instalacji odciągającej pył powstający podczas pracy. Napięcie w gniazdku pojawia się w momencie podłączenia wtyczki kabla zasilającego odkurzacz do gniazdka sieci elektrycznej. W związku z tym przed podłączeniem odkurzacza do sieci zasilającej oraz elektronarzędzia do gniazdka odkurzacza należy się upewnić, że włączniki obu urządzeń znajdują się w pozycji wyłączonej.

Po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia (w tym celu może być potrzebny odpowiedni adapter, który nie znajduje się na wyposażeniu odkurzacza) oraz wtyczki elektronarzędzia do gniazdka odkurzacza, można odkurzacz uruchomić przełączając włącznik w pozycję „I”, odkurzacz rozpocznie prace niezależnie od pracy elektronarzędzia i będzie pracował do momentu przełączenia włącznika w pozycję „O”.

Zalecanym trybem pracy jest tryb automatyczny. W tym celu po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia, a wtyczki elektronarzędzia do gniazdka odkurzacza, należy włącznik przestawić w pozycję „II”. Odkurzacz włączy się automatycznie po krótkim czasie od uruchomienia elektronarzędzia i wyłączy automatycznie także po krótkim czasie od wyłączenia elektronarzędzia.

Niezależnie od wybranego trybu pracy, po skończonej pracy należy wyłączyć odkurzacz przełączając włącznik w pozycję „O”, następnie odłączyć wtyczkę odkurzacza od gniazdka, wtyczkę elektronarzędzia odłączyć od gniazdka odkurzacza i przystąpić do czynności konserwujących.

PL

Uwaga! Jeżeli w trakcie pracy zostaną zaobserwowane podejrzane drgania, spadek siły ciągu lub będzie słychać głośniejszą pracę silnika może to oznaczać zapelnienie zbiornika lub zapchanie węża, rur przedłużających lub końcówki ssącej. W takim przypadku należy odkurzacz natychmiastowo wyłączyć włącznikiem oraz odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego. Następnie opróżnić zbiornik oraz sprawdzić drożność węża oraz końcówki. W razie potrzeby udrożnić. Jeżeli nie będzie możliwe udrożnienie węża, rur przedłużających lub końcówki ssącej należy je wymienić na nowe przed podjęciem dalszej pracy.

Uwaga! W przypadku stosowania odkurzacza jako dmuchawy należy się upewnić, że zbiornik został opróżniony ze wszystkich odpadków, został odłączony worek, a filtr wyczyszczony lub wymieniony na nowy. Istnieje ryzyko zassania nieczystości zgromadzonych w zbiorniku lub worku przez otwór wylotowy.

Konserwacja odkurzacza

Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego.

Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz filtry powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".

Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końców natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów.

Wnętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a następnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.
