Тип продукта	Промышленный пылесос сухой/влажный
Бренд	Yato
Модель	YT85700
Номинальная мощность	1400 Вт
Номинальное напряжение	220-240 В~
Частота	50/60 Гц
Рабочий вакуум	18 кПа
Емкость бака	20 л
Класс изоляции	II
Степень защиты	IPX4
Вес	4,2 кг
Типы фильтрации	Сухой фильтр (бумажный) и влажный фильтр (губка), пылесборный мешок
В комплекте аксессуары	Фильтр, шланг, удлинительная трубка, широкая щетка, узкая насадка
Встроенная розетка	Да, макс. 2000 Вт, с автоматическим режимом
Система поплавка	Отключение воздуха при переполнении
Колеса	4 поворотных колеса для транспортировки
Применение	Сухая и влажная уборка, удаление пыли от инструментов
Обслуживание	Съемные фильтры, очистка водой для влажного фильтра, сжатым воздухом для сухого фильтра
Макс. температура отходов	40 °C
Безопасность	Защита от брызг IPX4, автоматическое отключение при переполнении
Ремонтопригодность	Доступны запасные части (фильтры, шланг, мешки и т.д.)

Часто задаваемые вопросы - YT85700 Yato

Каков тип пылесоса YT85700?

Это промышленный пылесос сухой/влажный марки Yato, предназначенный для интенсивной уборки.

Какова мощность и емкость бака?

Номинальная мощность 1400 Вт и емкость бака 20 л.

Можно ли собирать жидкости этим пылесосом?

Да, он предназначен для сбора жидкостей благодаря влажному фильтру (губка). Не следует собирать легковоспламеняющиеся вещества.

Как чистить фильтры?

Сухой фильтр (бумажный) очищается сжатым воздухом (макс. 0,3 МПа). Влажный фильтр (губка) моется мыльной водой и полностью высушивается.

Что делать, если двигатель шумит сильнее, а всасывание падает?

Это может указывать на заполненный бак или забитый шланг/насадку. Опустошите бак и проверьте проходимость каналов.

Имеет ли пылесос розетку для электроинструментов?

Да, встроенная розетка позволяет подключить электроинструмент (макс. 2000 Вт) с автоматическим режимом для одновременного пуска/остановки.

Каков вес пылесоса?

Он весит примерно 4,2 кг, что делает его переносным, несмотря на прочную конструкцию.

Можно ли использовать пылесос как воздуходувку?

Да, подключив шланг к выходному отверстию, его можно использовать как вентилятор. Убедитесь, что бак пуст, а фильтр чист.

Как опорожнить бак после влажной уборки?

Откройте сливную крышку у основания бака, наклоните контейнер для слива воды, затем очистите и высушите.

Какие важные меры предосторожности?

Не собирать горячую золу, легковоспламеняющиеся вещества. Всегда используйте подходящий фильтр и проверяйте исправность поплавка. Отключайте перед обслуживанием.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT85700 Yato

1. крышка пылесоса
2. контейнер
3. колесико
4. основание колесика
5. входное отверстие
6. выходное отверстие
   7.включатель
7. фильтр для сухой уборки
8. фильтр для влажной уборки
9. мешок
10. трубка
11. гибкий шланг
12. щетка
13. узкая насадка
14. электрическая розетка

UA

Номинальное напряжение и частота

Номинальная мощность

Вакуумметричекое давление

Вакуумний тиск

Nominalus neigiamas slégis

Nomināls vakuums

Jmenovitý podtlak

Menovitý podtlak

Névleges vákuum

Прочитать инструкцию

Пользоваться защитными очками

Необходимо пользоваться защитными перчатками

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

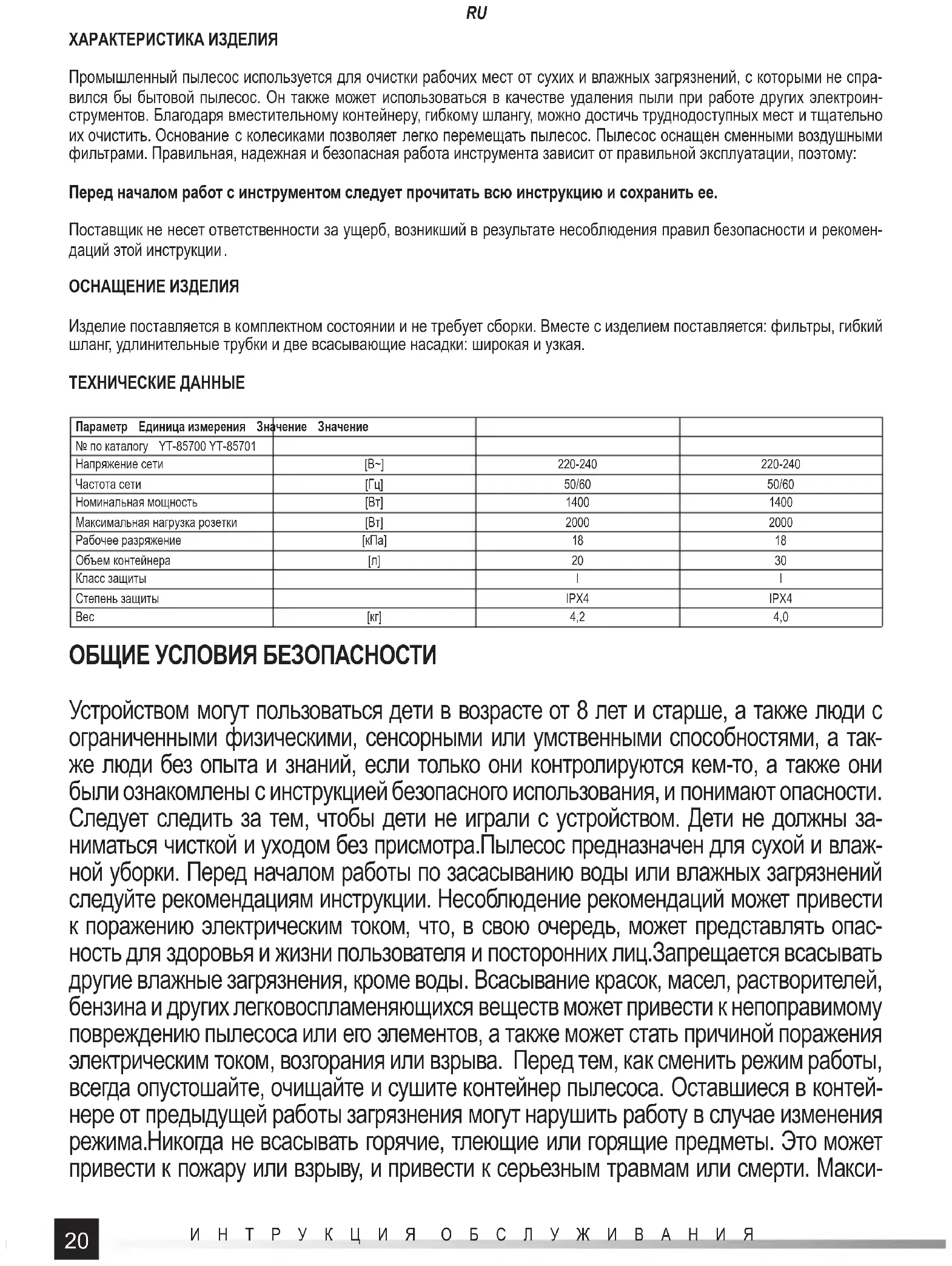

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Промышленный пылесос используется для очистки рабочих мест от сухих и влажных загрязнений, с которыми не справился бы бытовой пылесос. Он также может использоваться в качестве удаления пыли при работе других электроинструментов. Благодаря вместительному контейнеру, гибкому шлангу, можно достичь труднодоступных мест и тщательно их очистить. Основание с колесиками позволяет легко перемещать пылесос. Пылесос оснащен сменными воздушными фильтрами. Правильная, надежная и безопасная работа инструмента зависит от правильной эксплуатации, поэтому:

Перед началом работ с инструментом следует прочитать всю инструкцию и сохранить ее.

Поставщик не несет ответственности за ущерб, возникший в результате несоблюдения правил безопасности и рекомендаций этой инструкции.

ОСНАЩЕНИЕ ИЗДЕЛИЯ

Изделие поставляется в комплектном состоянии и не требует сборки. Вместе с изделием поставляется: фильтры, гибкий шланг, удлинительные трубки и две всасывающие насадки: широкая и узкая.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр Единица измерения Значение Значение
No по каталогу YT-85700 YT-85701
Напряжение сети	[В~]	220-240	220-240
Частота сети	[Гц]	50/60	50/60
Номинальная мощность	[Вт]	1400	1400
Максимальная нагрузка розетки	[Вт]	2000	2000
Рабочее разряжение	[кПа]	18	18
Объем контейнера	[л]	20	30
Класс защиты		I	I
Степень защиты		IPX4	IPX4
Вес	[кг]	4,2	4,0

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

Устройством могут пользоваться дети в возрасте от 8 лет и старше, а также люди с ограниченными физическими, сенсорными или умственными способностями, а также люди без опыта и знаний, если только они контролируются кем-то, а также они были ознакомлены с инструкцией безопасного использования, и понимают опасности. Следует следить за тем, чтобы дети не играли с устройством. Дети не должны заниматься чисткой и уходом без присмотра. Пылесос предназначен для сухой и влажной уборки. Перед началом работы по засасыванию воды или влажных загрязнений следуйте рекомендациям инструкции. Несоблюдение рекомендаций может привести к поражению электрическим током, что, в свою очередь, может представлять опасность для здоровья и жизни пользователя и посторонних лиц. Запрещается всасывать другие влажные загрязнения, кроме воды. Всасывание красок, масел, растворителей, бензина и других легковоспламеняющихся веществ может привести к непоправимому повреждению пылесоса или его элементов, а также может стать причиной поражения электрическим током, возгорания или взрыва. Перед тем, как сменить режим работы, всегда опустошайте, очищайте и сушите контейнер пылесоса. Оставшиеся в контейнере от предыдущей работы загрязнения могут нарушить работу в случае изменения режима. Никогда не всасывать горячие, тлеющие или горящие предметы. Это может привести к пожару или взрыву, и привести к серьезным травмам или смерти. Макси-

RU

мальная температура всасываемых загрязнений не должна превышать 40 °C. Устройство предназначено для работы в закрытых помещениях и не должно подвергаться воздействию воды, в том числе осадков. Перед подключением вилки кабеля питания устройства убедитесь, что параметры источника питания соответствуют параметрам, указанным на паспортной табличке устройства. Перед каждым использованием следует проверять состояние устройства, в том числе состояние кабеля питания и вилки. Если вы заметили какие-либо дефекты, не пользуйтесь устройством. Поврежденные кабели и провода следует заменить на новые в специализированном пункте. Степень защиты, указанная в таблице с техническими данными, будет обеспечена, если устройство будет подключено к розетке с такой же степенью защиты. Прежде чем приступить к техническому обслуживанию устройства, убедитесь, что вилка кабеля питания отсоединена от электрической розетки. Устройство следует хранить в недоступном для посторонних лиц месте, особенно для детей. Также во время работы убедитесь, что устройство находится в недоступном для посторонних лиц месте, особенно для детей. Устройство переносить, используя ручку, не переносите устройство, тянув его за кабель питания. Если пылесос используется в качестве воздуходувки, запрещается направлять выход шланга на людей и животных. Регулярно проверяйте состояние шланга. Запрещается использовать пылесос с поврежденным шлангом.

ОБСЛУЖИВАНИЕ УСТРОЙСТВА

Подготовка к работе

Проверьте контейнер пылесоса, при необходимости опустошите его.

Проверьте состояние фильтров. В случае загрязнения фильтры, предназначенные для сухой (бумажные) уборки, и фильтры из нетканых материалов, следует чистить сухим методом, потоком сжатого воздуха с давлением, не превышающим 0,3 МПа. Если загрязнение невозможно удалить из фильтра, то фильтр необходимо заменить на новый. Фильтры, предназначенные для влажной уборки (губчатые), можно очистить, погрузив их в теплую воду с добавлением мыла. После очистки промойте чистой водой и выжмите лишнюю воду. Не скручивать. Дать полностью высохнуть.

Проверьте состояние прокладок, если заметите повреждения, прокладки следует заменить новыми.

ВНИМАНИЕ! Запрещается работать с пылесосом без правильно установленного воздушного фильтра. Это может повредить пылесос, а также привести к поражению электрическим током.

К основанию пылесоса можно прикрепить колесики. Для этого сначала закрепите крепления колес в основании и закрепите их шурупами (II). Затем поместите стержни колес в держатели (III).

К нижней части контейнера была прикреплена металлическая цепочка. Убедитесь, что она будет касаться земли во время работы, это позволит отводить электростатические заряды, которые накапливаются во время работы.

Пылесос оснащен поплавком (IV), который прерывает поток воздуха каждый раз, когда контейнер переполняется. Перед началом работы убедитесь, что поплавок и направляющие, в которых он перемещается, не повреждены, чисты и обеспечивают свободное перемещение поплавка. Каждый раз, когда срабатывает поплавок, работа двигателя становится более громкой и снижается мощность всасывания.

Внимание! Запрещается использовать пылесос без правильно работающего поплавка.

Пылесос оснащен двумя типами фильтров, предназначенных для различных видов работ.

Губчатый фильтр предназначен для влажной уборки. Бумажный фильтр используется для сухой уборки.

Независимо от вида работы, фильтр следует надеть на направляющие поплавка так, чтобы они были закрыты по всей длине (V).

Убедитесь, что фильтр самостоятельно не слезет с направляющих поплавка.

Не используйте фильтр неправильного типа. Использование фильтра, предназначенного для сухой уборки для фильтрации во время влажной уборки, может повредить фильтр, это в свою очередь может повредить пылесос. Использование фильтра для влажной уборки во время сухой уборки не обеспечит надлежащего уровня фильтрации, что может повредить пылесос.

В случае сухой уборки необходимо в контейнер вставить мешок. Входное отверстие мешка надеть на внутреннюю часть крепления шланга (VI) так, чтобы прокладка вокруг отверстия мешка полностью прилегала к креплению шланга. Внутренняя часть крепления шланга имеет фланец для удержания прикрепленного мешка.

RU

Внимание! Не используйте мешок в случае влажной уборки.

Прикрепите крышку к верхнему краю контейнера пылесоса так, чтобы она прилегала по всей окружности. Используйте защелки, чтобы прижать крышку к контейнеру. Обратите внимание, что на крышке есть два отмеченных места, которые позволяют получить правильную плотность соединения (VII).

Подключите гибкий шланг ко входному отверстию. Соединение шланга вставьте в отверстие так, чтобы борозды на нем попадали в выступы входного отверстия, а затем поверните в направлении стрелки с надписью «CLOSE» (VIII). Убедитесь, что шланг не отсоединится во время работы.

Соедините две части трубки, вставив более узкий конец трубки в более широкий (IX). Затем подсоедините трубку к свободному концу гибкого шланга, а также вставьте более узкий конец шланга в более широкий конец трубки (X).

Точно так же прикрепите щетку или узкую насадку (XI) к свободному концу трубы.

Выберите подходящий аксессуар для выбранного типа работы. Щетка предназначена для очистки больших и ровных поверхностей, а узкая насадка – для мест, где нельзя достать широкой насадкой.

Чтобы разобрать шланг, поверните его разъем в направлении, указанном стрелкой с надписью «OPEN», а затем вытащите соединение из входного отверстия. Разборку удлинительных трубок и насадок следует проводить в обратном порядке.

Пылесос позволяет подключать шланг также к выходному отверстию, что позволяет его использовать в качестве воздуходувки. Шланг подсоединяется аналогично как ко входному отверстию: вставляется и поворачивается для блокировки.

Держатели колесиков и крышка пылесоса оснащены ручками, позволяющими временно закрепить оборудование на время работы или хранения пылесоса. В держателях основания можно укрепить удлинительные трубки и всасывающие насадки (XII).

Работа с пылесосом

ВНИМАНИЕ! Запрещается работать пылесосом с горячим пеплом. Температура всасываемых пылесосом отходов не может превышать 40 С°.

Убедитесь, что все подготовительные действия выполнены правильно.

Убедитесь, что включатель пылесоса находится в положении выключено – «О».

Подключите вилку кабеля питания к сетевой розетке, а затем переключите включатель в положение «I» (XIII).

Щетка оснащена кнопкой, при нажатии которой выдвигается щетина. При уборке ровных, твердых поверхностей следует использовать щетину. Ковровые покрытия и ковры рекомендуется чистить без щетины.

После завершения работы выключите пылесос с помощью включателя, а затем отсоедините вилку кабеля питания от электрической розетки. Приступите к техническому обслуживанию пылесоса.

Опустошение контейнера пылесоса (XIV)

После завершения сухой уборки снимите крышку пылесоса и проверьте уровень наполнения мешка. Если мешок заполнен, его следует снять и заменить новым мешком.

После завершения влажной уборки снимите крышку пылесоса. Контейнер был оборудован крышкой у его основания. При открытии крышки происходит опустошение контейнера.

Оставшиеся загрязнения в контейнере можно удалить, наклонив контейнер. После опустошения промойте контейнер струей воды. Закройте крышку и тщательно высушите.

Встроенная розетка

Пылесос имеет встроенную электрическую розетку, которая используется для питания электроинструментов, относящихся к первому и второму классу электрической изоляции. Это позволяет просто использовать пылесос в качестве системы удаления пыли, образовавшейся во время работы. Напряжение в розетке появляется, когда подключается вилка кабеля питания пылесоса к сетевой розетке. Поэтому перед подключением пылесоса к источнику питания и электроинструмента к розетке пылесоса убедитесь, что включатели обоих устройств находятся в выключенном положении.

После подключения пылесоса к выходу пылеудаления электроинструмента (для этого вам может понадобиться подходящий адаптер, которого нет в оснащении пылесоса) и вилки электроинструмента к розетке пылесоса, вы можете включить пылесос, переключив включатель в положение «І», пылесос начнет работать независимо от работы электроинструмента и будет работать до тех пор, пока вы не переключите включатель в положение «О».

Рекомендуемым режимом работы является автоматический режим. Для этого, после подключения пылесоса к выходу пылеудаления электроинструмента и вилки электроинструмента к розетке пылесоса, переключите включатель в положение «II». Пылесос автоматически включится через некоторое время после запуска электроинструмента и автоматически выключится через некоторое время после выключения электроинструмента.

Независимо от выбранного режима работы, после завершения работы, выключите пылесос, переключив включатель в положение «О», затем отключите вилку пылесоса из розетки, отсоедините электроинструмент от розетки пылесоса и приступите к

RU

техническому обслуживанию.

Внимание! Если во время работы вы заметите подозрительные вибрации, снижение мощности всасывания или более громкую работу двигателя, это может означать, что контейнер заполнен, или шланг, удлинительные трубки или всасывающая насадка забиты. В этом случае пылесос следует немедленно выключить с помощью включателя, а вилку кабеля питания отсоедините от сетевой розетки. Затем очистите контейнер и проверьте проходимость шланга и насадки. При необходимости прочистите их. Если невозможно очистить шланг, удлинительные трубки или всасывающую насадку, замените их новыми, прежде чем продолжить работать.

Внимание! При использовании пылесоса в качестве воздуходувки убедитесь, что контейнер очищен ото всех отходов, мешок отсоединен, а фильтр очищен или заменен новым. Существует риск всасывания загрязнений, оставшихся в контейнере или мешке выходным отверстием.

Техническое обслуживание пылесоса

Внимание! Перед началом любых действий по техническому обслуживанию убедитесь, что вилка кабеля питания отсоединена от сетевой розетки.

После каждого использования пылесоса проверьте контейнер, прокладку крышки и воздушные фильтры, как описано в разделе «Подготовка к работе».

Очистите пылесос снаружи с помощью потока сжатого воздуха с давлением не более 0,3 МПа. Особое внимание следует уделить проходимости вентиляционных отверстий, как впускных, так и выпускных. При необходимости очистите струей сжатого воздуха с давлением не более 0,3 МПа. Не используйте острые металлические предметы для очистки вентиляционных отверстий. Не погружайте пылесос в воду, чтобы очистить его. Шланг пылесоса следует проверять до и после работы на наличие повреждений.

Запрещается использовать поврежденный шланг. При всасывании воды или влажных загрязнений, следует очистить внутреннюю часть пылесоса, гибкий шланг, удлинительные трубки и насадки сразу после окончания работы. Засохшие загрязнения могут привести к непоправимому повреждению пылесоса или его элементов.

Внутреннюю часть шланга и удлинительных трубок следует очищать потоком воды после отсоединения от пылесоса, а затем дать им полностью высохнуть. Более крупные загрязнения с корпуса следует удалить мягкой тканью.
