MANUALE UTENTE YT85700 Yato

8. fi ltro per il funzionamento a secco

9. fi ltro per il funzionamento a umido

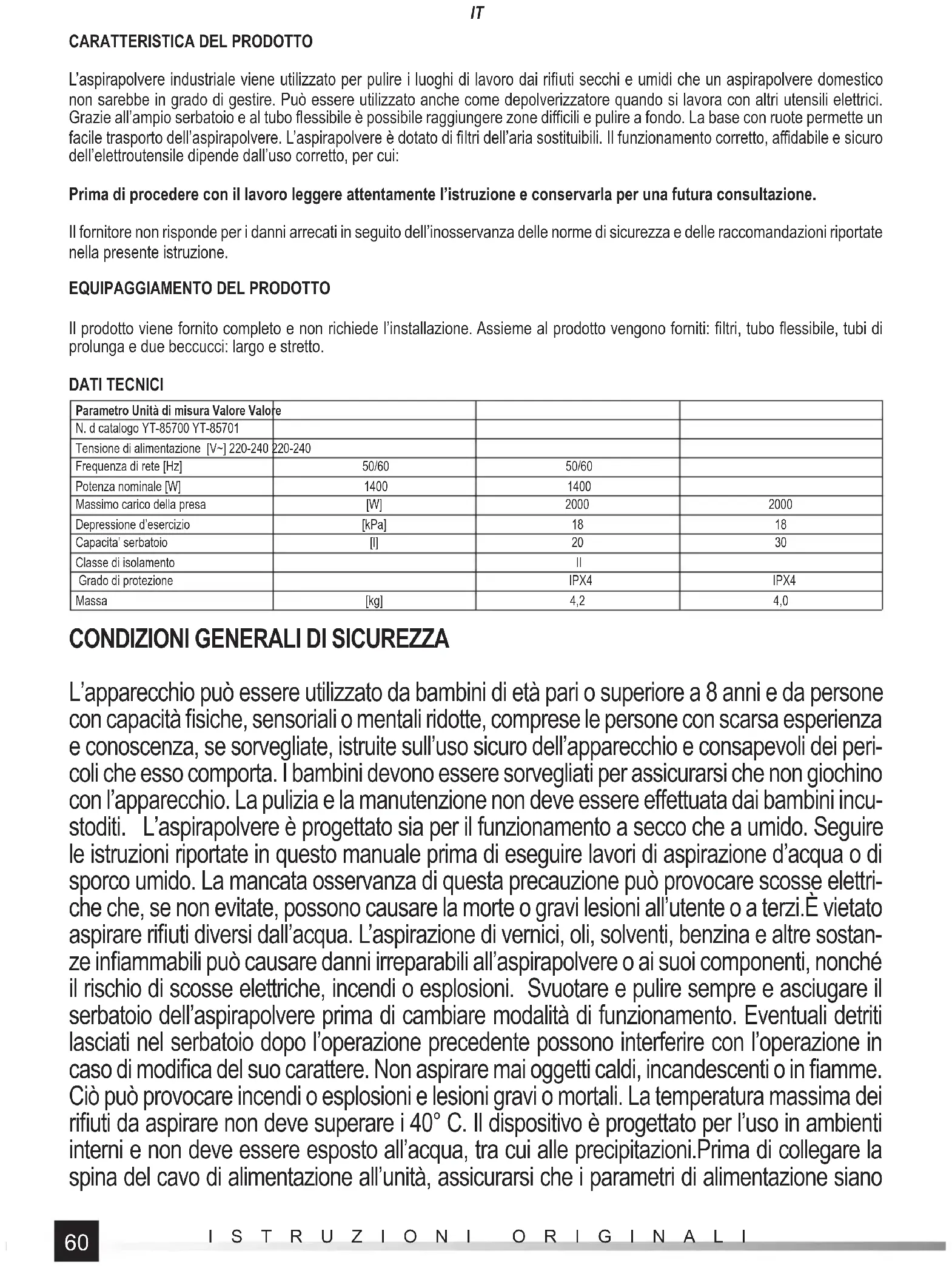

L’aspirapolvere industriale viene utilizzato per pulire i luoghi di lavoro dai rifi uti secchi e umidi che un aspirapolvere domestico non sarebbe in grado di gestire. Può essere utilizzato anche come depolverizzatore quando si lavora con altri utensili elettrici. Grazie all’ampio serbatoio e al tubo fl essibile è possibile raggiungere zone diffi cili e pulire a fondo. La base con ruote permette un facile trasporto dell’aspirapolvere. L’aspirapolvere è dotato di fi ltri dell’aria sostituibili. Il funzionamento corretto, affi dabile e sicuro dell’elettroutensile dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.

EQUIPAGGIAMENTO DEL PRODOTTO

Il prodotto viene fornito completo e non richiede l’installazione. Assieme al prodotto vengono forniti: fi ltri, tubo fl essibile, tubi di prolunga e due beccucci: largo e stretto. DATI TECNICI Parametro Unità di misura Valore Valore N. d catalogo YT-85700 YT-85701 Tensione di alimentazione [V~] 220-240 220-240 Frequenza di rete [Hz] 50/60 50/60 Potenza nominale [W] 1400 1400 Massimo carico della presa [W] 2000 2000 Depressione d’esercizio [kPa] 18 18 Capacita’ serbatoio [l] 20 30 Classe di isolamento II Grado di protezione IPX4 IPX4 Massa [kg] 4,2 4,0

CONDIZIONI GENERALI DI SICUREZZA

L’apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte, comprese le persone con scarsa esperienza e conoscenza, se sorvegliate, istruite sull’uso sicuro dell’apparecchio e consapevoli dei peri- coli che esso comporta. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. La pulizia e la manutenzione non deve essere eff ettuata dai bambini incu- stoditi. L’aspirapolvere è progettato sia per il funzionamento a secco che a umido. Seguire le istruzioni riportate in questo manuale prima di eseguire lavori di aspirazione d’acqua o di sporco umido. La mancata osservanza di questa precauzione può provocare scosse elettri- che che, se non evitate, possono causare la morte o gravi lesioni all’utente o a terzi.È vietato aspirare rifi uti diversi dall’acqua. L’aspirazione di vernici, oli, solventi, benzina e altre sostan- ze infi ammabili può causare danni irreparabili all’aspirapolvere o ai suoi componenti, nonché il rischio di scosse elettriche, incendi o esplosioni. Svuotare e pulire sempre e asciugare il serbatoio dell’aspirapolvere prima di cambiare modalità di funzionamento. Eventuali detriti lasciati nel serbatoio dopo l’operazione precedente possono interferire con l’operazione in caso di modifi ca del suo carattere. Non aspirare mai oggetti caldi, incandescenti o in fi amme. Ciò può provocare incendi o esplosioni e lesioni gravi o mortali. La temperatura massima dei rifi uti da aspirare non deve superare i 40° C. Il dispositivo è progettato per l’uso in ambienti interni e non deve essere esposto all’acqua, tra cui alle precipitazioni.Prima di collegare la spina del cavo di alimentazione all’unità, assicurarsi che i parametri di alimentazione siano61 ISTRUZIONI ORIGINALI

quelli indicati sulla targhetta dell’unità stessa.Prima di ogni utilizzo, verifi care le condizioni dell’apparecchiatura, comprese quelle del cavo di alimentazione e della spina. Nel caso di eventuali difetti, non utilizzare il dispositivo. I cavi e le condutture danneggiate devono es- sere sostituite in nuove presso un’offi cina specializzata.Il grado di protezione indicato nella tabella dei dati tecnici sarà fornito se l’apparecchiatura è collegata ad una presa con almeno lo stesso grado di protezione. Assicurarsi che il cavo di alimentazione sia scollegato dalla presa a muro prima di eseguire la manutenzione dell’unità.Tenere l’apparecchio fuori dalla portata dei terzi, in particolare dei bambini. Anche durante il funzionamento, assicurarsi che l’apparecchio non sia accessibile a nessuno, in particolare ai bambini.Utilizzare la maniglia per spostare l’unità senza tirarlo per il cavo di alimentazione.In caso di utilizzo come soffi an- te, l’uscita del tubo fl essibile non deve essere diretta verso persone o animali. Controllare re- golarmente lo stato del tubo fl essibile. Si vieta di utilizzare l’aspirapolvere con il tubo guasto.

UTILIZZO DELL’UTENSILE

Predisposizione al funzionamento Controllare il serbatoio dell’aspirapolvere e svuotarlo se necessario. Controllare lo stato dei fi ltri. I fi ltri sporchi destinati per il funzionamento ad asciutto (carta) nonché quelli in tessuto non tessuto possono essere puliti solo con un getto d’aria compressa non superiore a 0,3 MPa. Se non è possibile rimuovere le impurità dal fi ltro, sostituirlo con altro nuovo. I fi ltri previsti per il funzionamento a umido (spugna) possono essere puliti immergendoli in acqua tiepida e saponata. Dopo la pulizia, risciacquare con acqua pulita ed eliminare l’eccesso d’acqua. Non stringere. Lasciare asciugare completamente. Controllare lo stato delle guarnizioni, se si osservano danni, sostituirle con delle nuove. ATTENZIONE! È vietato utilizzare l’aspirapolvere senza un fi ltro dell’aria installato a regola d’arte. Ciò può causare danni all’aspirapolvere e scosse elettriche. La base dell’aspirapolvere è dotata della possibilità di montaggio delle ruote. In primo luogo, fi ssare i porta-ruote alla base e fi ssarli con le viti (II). Premere quindi i bulloni delle ruote nelle prese (III). Una catena metallica è attaccata alla parte inferiore del serbatoio. Assicurarsi che sia a contatto con il suolo durante il funzionamento per dissipare l’accumulo di elettricità statica durante il funzionamento. L’aspirapolvere è dotato di un galleggiante (IV) che interrompe l’alimentazione dell’aria in caso di trabocco del serbatoio. Prima di iniziare i lavori, assicurarsi che il galleggiante e le guide siano integri, puliti e liberi di muoversi. Ogni volta che il galleggiante viene attivato, viene indicato da un funzionamento più rumoroso del motore e da una diminuzione della forza di aspirazione. Attenzione! È vietato l’uso di aspirapolvere senza galleggiante di lavoro. L’aspirapolvere è dotato di due tipi di fi ltri progettati per diversi tipi di funzionamento. Il fi ltro a spugna viene utilizzato per il funzionamento a umido. Il fi ltro in carta viene utilizzato per il funzionamento a secco. Indipendentemente dal tipo, il fi ltro deve essere fatto scorrere sulle guide del galleggiante in modo che siano coperte per l’intera lunghezza (V). Assicurarsi che il fi ltro non si sfi li dalle guide del galleggiante. Non utilizzare il tipo di fi ltro non idoneo. L’utilizzo di un fi ltro ad asciutto per la fi ltrazione ad umido danneggia il fi ltro e può danneggiare l’aspirapolvere. L’utilizzo di un fi ltro umido per la fi ltrazione a secco non garantisce il corretto livello di fi ltrazione, che può causare danni all’aspirapolvere. Per il funzionamento a secco, all’interno del serbatoio deve essere fi ssato un sacchetto. Far scorrere il foro d’ingresso del sacco sull’interno dell’attacco del tubo fl essibile (VI) in modo che la guarnizione intorno all’apertura del sacco sia completamente a fi lo con l’attacco del tubo fl essibile. La parte interna dell’attacco del tubo fl essibile è dotata di un orifi zio per tenere il sacchetto fi ssato. Attenzione! Non fi ssare il sacchetto in caso di funzionamento a umido. Fissare il coperchio sul bordo superiore del serbatoio dell’aspirapolvere in modo che poggi su tutta la circonferenza. Stringere il coperchio verso il serbatoio con l’ausilio di clip. Per garantire la corretta tenuta del collegamento (VII), sul coperchio sono presenti due punti contras- segnati. Collegare il tubo fl essibile all’apertura di ingresso. Far scorrere il collegamento del tubo fl essibile nel foro in modo che le tacche nel colle- gamento del tubo raggiungano le parte sporgenti del foro d’ingresso, quindi ruotarlo nella direzione della freccia descritta come “CHIUSO” (VIII). Assicurarsi che il tubo fl essibile non si sfi li fuori dall’apertura durante il funzionamento. Unire le due parti del tubo inserendo un’estremità più stretta nel tubo più largo (IX). Quindi collegare il tubo all’estremità libera del tubo,62 ISTRUZIONI ORIGINALI

anche inserendo l’estremità più stretta del tubo nell’estremità più larga del tubo (X). Allo stesso modo, fi ssare l’accessorio all’estremità libera del tubo sotto forma di spazzola o di una ventosa stretta (XI). Scegliete l’accessorio adatto alla vostra applicazione. La spazzola è progettata per la pulizia di superfi ci ampie e piane, mentre la ventosa stretta è progettata per luoghi irraggiungibili con una ventosa larga. Per rimuovere il tubo fl essibile, ruotare il connettore nella direzione della freccia contrassegnata da “OPEN”, quindi estrarre il connettore dal foro d’ ingresso. Lo smontaggio dei tubi di prolunga e delle ventose deve essere eseguito in senso inverso rispetto al montaggio. L’aspirapolvere consente inoltre di collegare il tubo fl essibile al foro di uscita, in modo che possa essere utilizzato come soffi ante. Il tubo fl essibile viene collegato allo stesso modo dell’apertura di ingresso: viene inserito e ruotato per essere bloccato. I porta-ruote e il coperchio dell’aspiratore sono dotati di maniglie che consentono il fi ssaggio temporaneo dell’apparecchio per tutta la durata del funzionamento o del deposito dell’aspiratore stesso. I tubi di prolunga e gli ugelli di aspirazione (XII) possono essere montati sui supporti di base. Lavorare con aspirapolvere ATTENZIONE! È vietato l’uso di aspirapolvere per la cenere calda. La temperatura dei rifi uti aspirati dall’aspirapolvere non deve superare i 40 gradi C. Assicurarsi che tutti i lavori preparatori siano eseguiti correttamente. Assicurarsi che l’interruttore dell’aspirapolvere sia in posizione di disattivazione - “O”. Inserire la spina del cavo di alimentazione nella presa a muro e portare l’interruttore in posizione “on” (I) (XIII). La spazzola è dotata di una leva per l’estensione delle setole. Le setole devono essere nascoste durante la pulizia di superfi ci lisce e dure. Si consiglia di pulire i tappeti e i rivestimenti con setole nascoste. Al termine dei lavori, spegnere l’aspirapolvere con l’interruttore di alimentazione, quindi scollegare il cavo di alimentazione dalla presa a muro. Eseguire gli interventi di manutenzione sull’aspirapolvere. Svuotamento del serbatoio dell’aspirapolvere (XIV) Dopo il funzionamento a secco rimuovere il coperchio dell’aspirapolvere e controllare il livello di riempimento del sacco. Se il sacchetto è pieno, rimuoverlo e sostituirlo con uno nuovo. Dopo il funzionamento a umido, rimuovere il coperchio dell’aspirapolvere. Il serbatoio è dotato di un coperchio situato vicino alla sua base. Aprendo il coperchio si svuota il serbatoio. Eventuali detriti rimasti nel serbatoio possono essere rimossi inclinando il serbatoio stesso. Dopo lo svuotamento, pulire il serbatoio con un getto d’acqua. Chiudere il coperchio e asciugare accuratamente. Presa elettrica incorporata L’aspirapolvere è dotato di una presa elettrica integrata, utilizzata per alimentare gli utensili appartenenti alle classi I e II della classe di isolamento elettrico. In questo modo è più facile utilizzare l’aspirapolvere come sistema di aspirazione durante il funzionamento. La tensione nella presa di corrente si verifi ca quando la spina del cavo di alimentazione dell’aspirapolvere è inserita in una presa elettrica. Pertanto, prima di collegare l’aspirapolvere alla rete elettrica e l’attrezzo alla presa elettrica, accertarsi che gli interruttori di entrambe le unità siano in posizione di spegnimento. Dopo aver collegato l’aspirapolvere alla presa aspirante dell’attrezzo elettrico (potrebbe essere necessario un apposito adattatore non fornito in dotazione con l’aspirapolvere) e averlo collegato alla presa aspirante, è possibile avviare l’aspirapolvere portando l’interruttore in posizione “I”, l’aspirapolvere inizierà a funzionare indipendentemente dal funzionamento dell’attrezzo elettrico e funzionerà fi no a quando l’interruttore non sarà in posizione “O”. La modalità di funzionamento consigliata è automatica. A tale scopo, dopo aver collegato l’aspirapolvere alla presa di aspirazione dell’at- trezzo elettrico e la spina dell’attrezzo elettrico alla presa dell’aspirapolvere, portare il commutatore in posizione “II”. L’aspirapolvere si accende automaticamente dopo poco tempo dall’attivazione dell’elettroutensile e si spegne automaticamente anche dopo poco tempo dalla disattivazione dell’elettroutensile. Dopo il funzionamento, spegnere l’aspirapolvere portando l’interruttore su “O”, quindi scollegare l’aspirapolvere dalla presa, scollegare l’utensile elettrico dalla presa dell’aspirapolvere e procedere alla manutenzione. Attenzione! Se durante il funzionamento si osservano vibrazioni sospette, la forza di spinta diminuisce o si sente un più forte regime del motore, il serbatoio può essere pieno o il tubo fl essibile, il tubo di prolunga o l’ugello di aspirazione può essere ostruito. In questo caso, spe-63 ISTRUZIONI ORIGINALI

gnere immediatamente l’aspirapolvere con l’interruttore di alimentazione e scollegare il cavo di alimentazione dalla presa a muro. Quindi svuotare il serbatoio e controllare che il tubo fl essibile e le ventose non presentino perdite. Se necessario riportare pervietà. Se non è pos- sibile sbloccare il tubo fl essibile, l’allunga o l’ugello di aspirazione, sostituirli con altri nuovi prima di iniziare a lavorare nuovamente su di essi. Attenzione! Quando si utilizza l’aspirapolvere come soffi ante, assicurarsi che il serbatoio sia svuotato di tutti i rifi uti, che il sacco sia scolle- gato e che il fi ltro sia pulito o sostituito. Sussiste il pericolo che lo sporco accumulatosi nel serbatoio o nel sacchetto possa essere aspirato attraverso il foro di uscita. Manutenzione dell’aspirapolvere Attenzione! Assicurarsi che il cavo di alimentazione sia scollegato dalla presa a muro prima di eseguire qualsiasi intervento di manuten- zione. Dopo ogni utilizzo dell’aspirapolvere, controllare il serbatoio, la guarnizione del coperchio e i fi ltri dell’aria come descritto nella sezione: “Preparazione al lavoro”. Per far ciò usare il fl usso di aria compressa da pressione non superiore a 0.3 MPa. Prestare particolare attenzione alla pervietà delle aperture di ventilazione, sia in entrata che in uscita. Se necessario, pulire con un getto d’aria compressa non superiore a 0,3 MPa. Non utilizzare oggetti metallici affi lati per pulire le aperture di ventilazione. Non immergere l’aspirapolvere in acqua per pulirlo. Controllare che il tubo fl essibile dell’aspirapolvere non sia danneggiato dopo e prima di ogni utilizzo. È vietato l’uso di un tubo danneggiato. In caso di aspira- zione di acqua o sporco umido, pulire l’interno dell’aspirapolvere, il tubo fl essibile, i tubi di prolunga e gli ugelli immediatamente dopo aver terminato i lavori. Lo sporco secco può causare danni irreparabili all’aspirapolvere o ai suoi componenti. Pulire l’interno del tubo fl essibile e dei tubi di prolunga con un getto d’acqua, dopo averli rimossi dall’aspirapolvere, quindi lasciarli asciugare completamente. Rimuovere lo sporco più grande dall’alloggiamento con un panno morbido.64 OORSPRONKELIJKE INSTRUCTIES
