ПОСІБНИК КОРИСТУВАЧА B 95 RS Bc Dose Kärcher

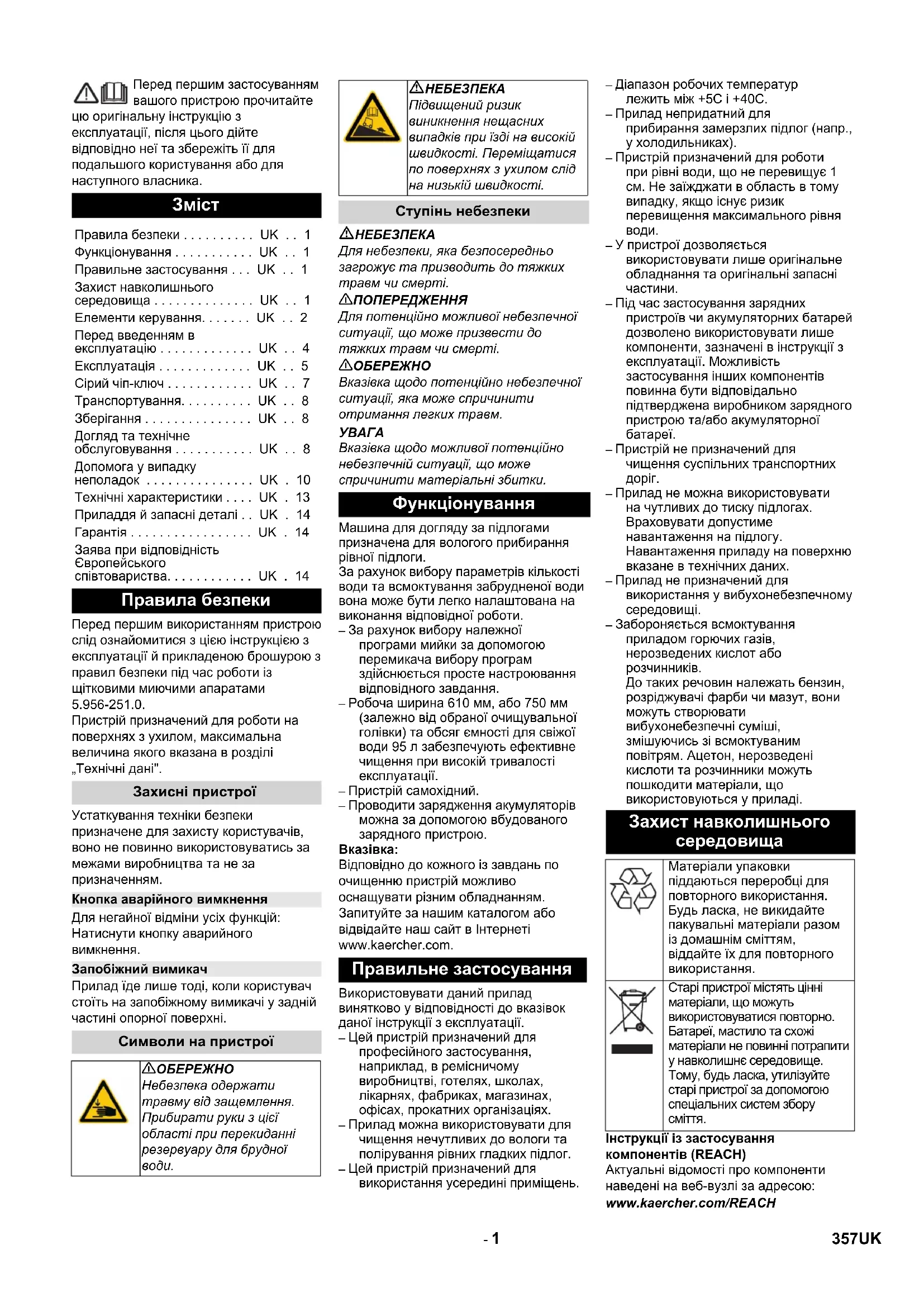

Chairman of the Board of Management Director Regulatory Affairs & Certification 356 LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника. Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації й прикладеною брошурою з правил безпеки під час роботи із щітковими миючими апаратами 5.956-251.0. Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого вказана в розділі „Технічні дані". Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням. Для негайної відміни усіх функцій: Натиснути кнопку аварийного

Прилад їде лише тоді, коли користувач стоїть на запобіжному вимикачі у задній частині опорної поверхні.

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки. Машина для догляду за підлогами призначена для вологого прибирання рівної підлоги. За рахунок вибору параметрів кількості води та всмоктування забрудненої води вона може бути легко налаштована на виконання відповідної роботи. – За рахунок вибору належної програми мийки за допомогою перемикача вибору програм здійснюється просте настроювання відповідного завдання. – Робоча ширина 610 мм, або 750 мм (залежно від обраної очищувальної голівки) та обсяг ємності для свіжої води 95 л забезпечують ефективне чищення при високій тривалості експлуатації. – Пристрій самохідний. – Проводити зарядження акумуляторів можна за допомогою вбудованого зарядного пристрою.

Відповідно до кожного із завдань по очищенню пристрій можливо оснащувати різним обладнанням. Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com. Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації. – Цей пристрій призначений для професійного застосування, наприклад, в ремісничому виробництві, готелях, школах, лікарнях, фабриках, магазинах, офісах, прокатних організаціях. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Цей пристрій призначений для використання усередині приміщень. – Діапазон робочих температур лежить між +5С і +40С. – Прилад непридатний для прибирання замерзлих підлог (напр., у холодильниках). – Пристрій призначений для роботи при рівні води, що не перевищує 1 см. Не заїжджати в область в тому випадку, якщо існує ризик перевищення максимального рівня

– У пристрої дозволяється використовувати лише оригінальне обладнання та оригінальні запасні

– Під час застосування зарядних пристроїв чи акумуляторних батарей дозволено використовувати лише компоненти, зазначені в інструкції з експлуатації. Можливість застосування інших компонентів повинна бути відповідально підтверджена виробником зарядного пристрою та/або акумуляторної

– Пристрій не призначений для чищення суспільних транспортних

– Прилад не можна використовувати на чутливих до тиску підлогах. Враховувати допустиме навантаження на підлогу. Навантаження приладу на поверхню вказане в технічних даних. – Прилад не призначений для використання у вибухонебезпечному середовищі. – Забороняється всмоктування приладом горючих газів, нерозведених кислот або розчинників. До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпечні суміші, змішуючись зі всмоктуваним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використовуються у приладі. Інструкції із застосування компонентів (REACH) Актуальні відомості про компоненти наведені на веб-вузлі за адресою: www.kaercher.com/REACH

• Правила безпеки
• UK Функціонування p. 1
• UK Правильне застосування p. 1
• UK Захист навколишнього середовища p. 1
• UK Елементи керування p. 1
• UK Перед введенням в експлуатацію p. 2
• UK Експлуатація p. 4
• UK Сірий чіп-ключ p. 5
• UK Транспортування p. 7
• UK Зберігання p. 8
• UK Догляд та технічне обслуговування p. 8
• UK Допомога у випадку неполадок UK . 10 Технічні характеристики UK . 13 Приладдя й запасні деталі UK . 14 Гарантія UK . 14 Заява при відповідність Європейського співтовариства UK . 14 Правила безпеки Захисні пристрої Кнопка аварійного вимкнення Запобіжний вимикач Символи на пристрої p. 8

Небезпека одержати травму від защемлення. Прибирати руки з цієї області при перекиданні резервуару для брудної

Підвищений ризик виникнення нещасних випадків при їзді на високій швидкості. Переміщатися по поверхнях з ухилом слід на низькій швидкості. Ступінь небезпеки Функціонування Правильне застосування Захист навколишнього

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання. Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору

357UK- 2 1 Кермо 2 Система заповнення 3 Кришка, резервуар для брудної води 4 Кришка резервуара брудної води 5 Захисна решітка турбіни (під

6 Поплавок 7 Фільтр для затримування волокон 8 Сито для великих забруднень 9 Резервуар брудної води 10 Шланг зливання брудної води 11 Замок резервуару для свіжої води з фільтром для свіжої води 12 Регулювання всмоктувальних планок

13 Смушкові гайки для кріплення всмоктувальної планки 14 Всмоктувальна планка * 15 Затискний важіль для нахилу всмоктувальної планки 16 Пляшка з мийним засобом (тільки варіант Dose) 17 Кришка резервуара чистої води 18 Важіль розблокування стояночного

19 Запобіжний вимикач 20 Акселератор 21 Місце для оператора 22 Штекер стандарту IEC 60320 C14 для зарядного кабелю 23 Резервуар для великих часток бруду (тільки для очисної голівки R)* 24 Покажчик рівня чистої води 25 Кришка акумулятора 26 Замок кришки акумуляторної батареї 27 Панель управління

• не входить до комплекту постачання – Органи управління для процесу чищення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

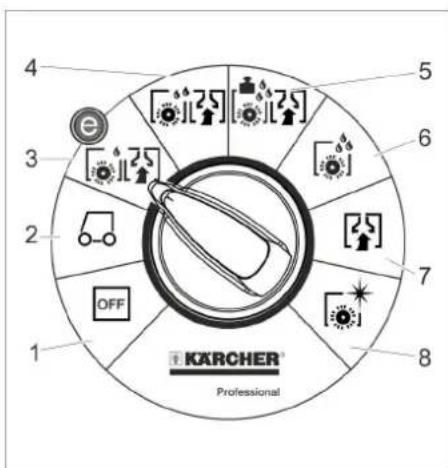

Елементи керування Кольорове маркування 358 UK- 3 1 Перемикач програм 2 Сигнал 3 Перемикач напрямку руху 4 Кнопка аварийного вимкнення 5 Кермове колесо 6 Чіп-ключ 7 Дисплей 8 Інформаційна кнопка 1 OFF (ВИМИК) Пристрій вимкнено. 2 Транспортування Під'їхати до місця роботи. 3 Програма Eco Вологе прибирання підлоги (із зниженим числом зворотів щітки) та збір забрудненої води (із зниженою потужністю всмоктування). 4 Чищення й усмоктування Вологе прибирання підлоги й збір брудної води. 5 Програма Heavy Вологе прибирання підлоги (при підвищеному тиску притискання щіток) й збір брудної води. 6 Чищення Вологе прибирання підлоги із тривалим впливом мийного засобу. 7 Всмоктування Зібрати бруд. 8 Полірування Полірування підлоги без нанесення

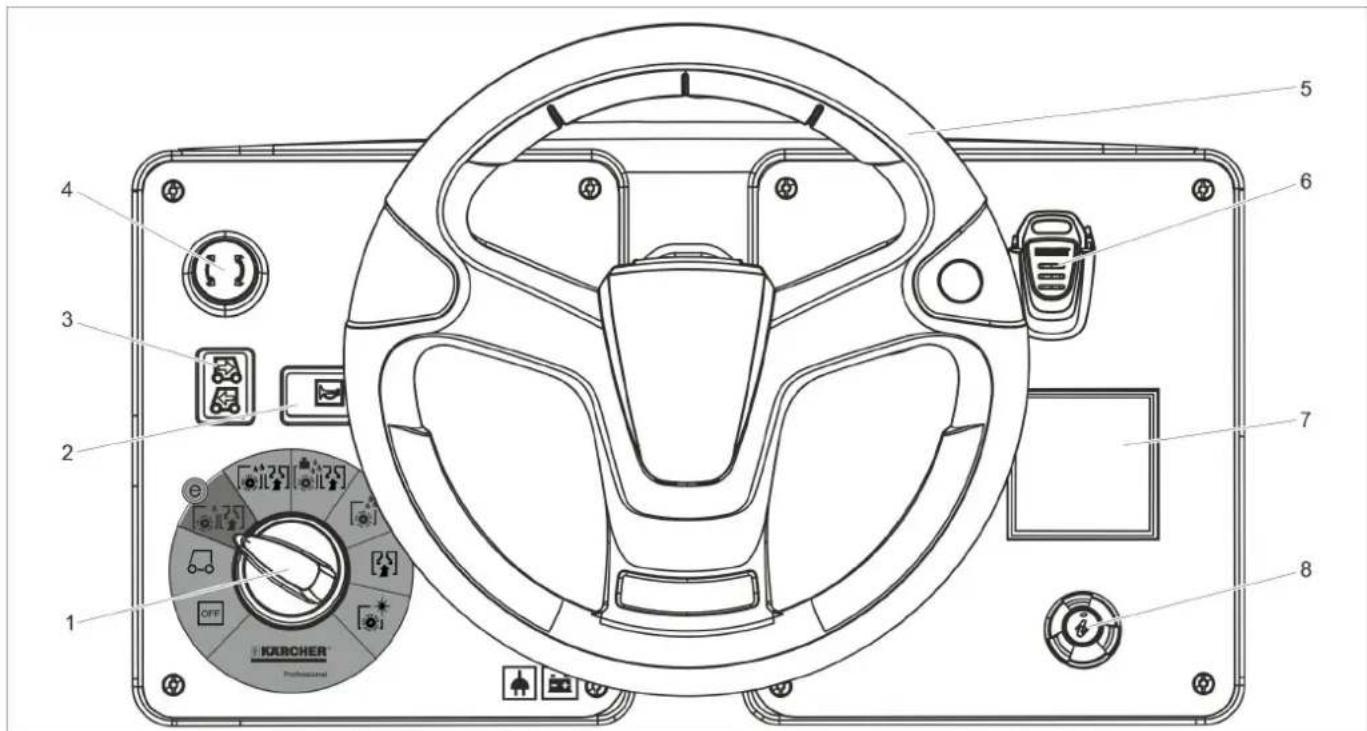

Панель управління Перемикач програм Символи на пристрої Точка кріплення вантажу Тримач для швабри ** Подача води до заправної

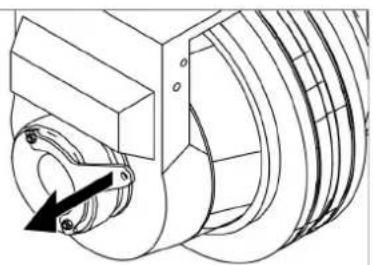

Рівень наповнення баку для свіжої води Зливний отвір резервуару для свіжої води Зливний отвір резервуару для брудної води 359UK- 4 У положенні зупинки прилад захищений від пересування за допомогою електричного стояночного гальма. Для переміщення приладу необхідно розблокувати стояночне гальмо. Для розблокування стоянкового гальма необхідно потягнути важіль розблокування.

Небезпека ушкодження. Забороняється переміщати пристрій зі швидкістю вище 7 км/год.

Для негайного вимикання всіх функцій пристрою зняти ногу з педалі акселератора і натиснути на аварійний

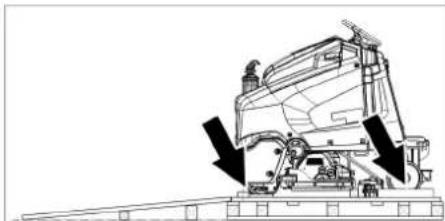

Зняти коробки Видалити фіксатори на колесах. Виконати рампу, як показано вище, шляхом перебудови піддону і пригвинтити. Потягнути важіль гальма й, при натиснутому важелі, перемістити прилад долілиць до рампи.

Вставити чіп-ключ. Розблокувати кнопку аварийного вимкнення, повернувши її. Перевести перемикач програм в положення "Транспортування". Встати на опорну поверхню і натиснути на запобіжний вимикач. Перемикач напрямку руху перебуває в положенні "вперед". Натиснути педаль акселератора. Звезти пристрій з піддону. Перед вмиканням пристрою необхідно встановити щітки (див. "Роботи з технічного обслуговування").

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху. Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки. У варіанті "Pack" акумулятори вже встановлені Натиснути кнопку аварийного

Витягнути чіп-ключ. Відкрити замок кришки акумуляторної батареї. Перекинути кришку акумулятора

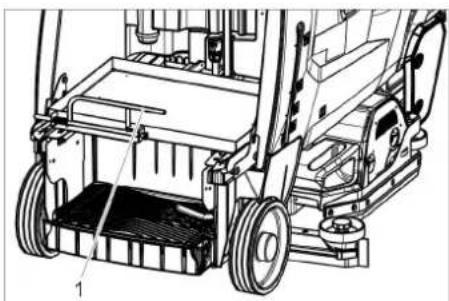

1 Блокування висувної шухляди акумулятора Перемістити блокування висувної шухляди акумулятора вліво і перекинути вниз. Потягнути висувну шухляду акумулятора назад.

4.035.097.0, 4.035-165.0

1 Прокладка 380x55x30 4.035-164.0 1 Прокладка 345x60x47 2 Прокладка 380x55x30 4.035-166.0 1 Прокладка 380x55x30 Перед введенням в експлуатацію Пересунути прилад Вивантаження приладу Акумулятори Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації приладу. Носити захист для очей Не допускати дітей до електроліту та акумуляторів. Небезпека вибуху Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління. Небезпека хімічних опіків Перша допомога Попереджувальне маркування

Не викидати акумулятор у контейнер для сміття Рекомендовані комплекти акумуляторів № замовлення Місткість [м

170 А/ч - не обслуговується 4.035-

3,3 1,32 180 А/ч - не обслуговується 4.035-

3,8 1,52 180 А/ч - не обслуговується 4.035-

14,85 5,94 195 А*год. - не обслуговується 4.035-

• Мінімальний об'єм акумуляторної ** Мінімальний об'єм повітряного потоку між акумуляторної та довкіллям Установити акумулятори і підключити

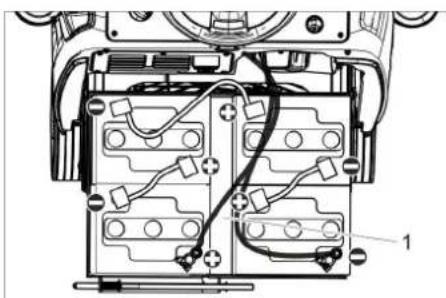

Небезпека ушкодження. Дотримуватись правильної полярності З'єднаєте полюсні виводи прикладеним сполучним кабелем Затиснути сполучний кабель на ще вільних полюсах акумулятора (+) і (-). Перемістити висувну шухляду акумулятора вперед. Застопорити пристрій блокування висувної шухляди акумулятора. Вибір типу акумулятора (див. главу „Сірий чіп-ключ“).

Небезпека пошкодження через глибоку розрядку. Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію.

Пристрій оснащений захистом від надмірної розрядки, тобто при досягненні мінімально припустимого рівня заряду пристрій може тільки пересуватися. На дисплеї відображується повідомлення “Слабкий заряд акумулятора - неможливе проведення очищення“ та „Акумулятор розряджений - зарядити акумулятор“. У цьому випадку пристрій варто направити до зарядної станції, при цьому уникаючи підйомів.

При використанні інших акумуляторів (наприклад, інших виробників) захист від надмірної розрядки повинен бути налаштованим заново для відповідного типу акумулятора службою сервісного обслуговування фірми Kärcher.

Небезпека ураження електричним струмом. Звернути увагу на мережу живлення та запобіжник. Зарядний пристрій використовувати лише в сухих приміщеннях з достатнім провітрюванням!

Час зарядження акумулятора складає у середньому прибл. 10-12 годин. Зарядний пристрій завершує зарядку самостійно.

Небезпека вибуху. Приміщення, в якому пристрій розміщується для зарядження акумулятора, повинне відповідати вимогам до мінімального об'єму, який залежить від типа акумулятора, а також вимогам до повітрообміну та мінімального об'єму припливу повітря (див. "Рекомендовані акумулятори“). Небезпека вибуху. Зарядка акумуляторів допускається тільки при відкритій кришці. Відкрити замок кришки акумуляторної батареї. Перекинути кришку акумулятора

Підключити мережевий кабель з штекером стандарту IEC 60320 C14 до пристрою. Підключити мережевий кабель до електромережі. На дисплеї показується значок акумулятора і стан зарядження акумуляторів. Підсвічування екрану

Під час зарядки кришку акумулятора не закривати.

Під час зарядження блокуються всі функції очищення й руху. Коли батарея повністю заряджена, на дисплеї відображується "Зарядження завершилось". Після зарядження слід витягнути штепсельну вилку з розетки та від'єднати кабель від пристрою. За годину до закінчення процесу зарядки додати дистильованої води, слідкуйте за правильним рівнем електроліту. Акумулятори такого типу відповідно позначені. В кінці процесу зарядки всі комірки повинні випускати газ.

Небезпека хімічних опіків! Доливання води в розряджений акумулятор може призвести до виливання електроліту. При поводженні з акумуляторним електролітом слід носити захисні окуляри та дотримувати приписання для запобігання травм і пошкоджень

При попаданні крапель електроліту на шкіру або одяг негайно змити великою кількістю води.

Для заливання в акумулятор використовувати лише дистильовану або знесолену воду (відповідну Європейському стандарту EN 50272- T3). Ні в якому разі не використовувати жодних добавок (так званих покращуючих засобів), інакше дія гарантії припиниться. Розмір відсіку для елементів живлення: 546 мм x 391 мм

В процесі першого зарядження система управління не може визначити, який тип акумулятора був встановлений. Індикація заряду акумулятора працює ще неточно. Буква "V" праворуч від індикатора заряду акумулятора означає, що перша зарядка все ще не завершена. Батарея заряджається доки на пульті керування не буде вказаний максимальний стан заряду. Після першого зарядження акумулятора використовувати пристрій, поки модуль захисту від глибокого розрядження не вимкне двигун щітки і турбіну. Після цього слід безперервно та повністю зарядити батареї. Після першого зарядження зникне „V“ праворуч від індикації акумуляторної

Відтепер індикація акумуляторної батареї працює точно.

Якщо в меню акумулятора обрано тип акумулятора, треба знов виконати вищезгадані процедури. Це також треба робити, якщо змінюється вже встановлений тип акумулятора. Стан зарядження акумулятора відображається на дисплеї пульта

– Рівень заряду батареї показується довжиною смуги. – Протягом останніх 30 хвилин час роботи, що залишився, відображається в хвилинах. Установка очисних голівок описана в розділі "Роботи з технічного обслуговування".

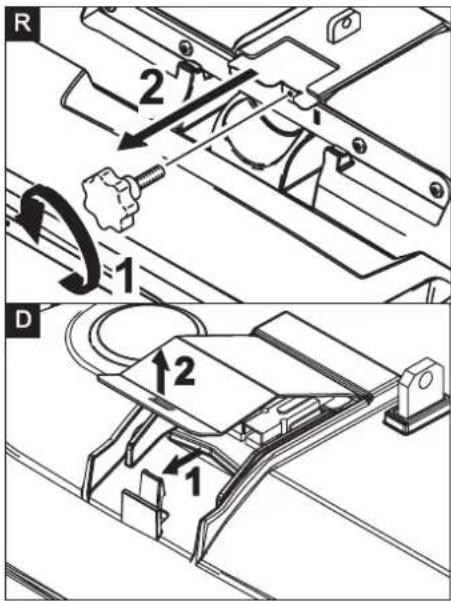

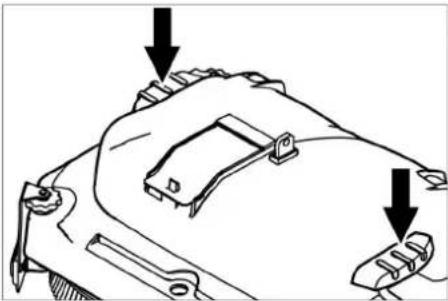

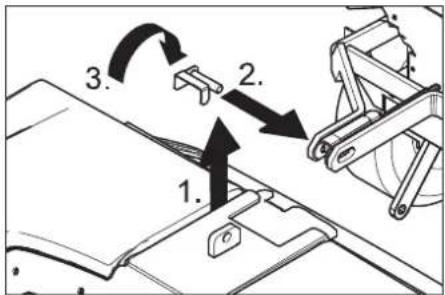

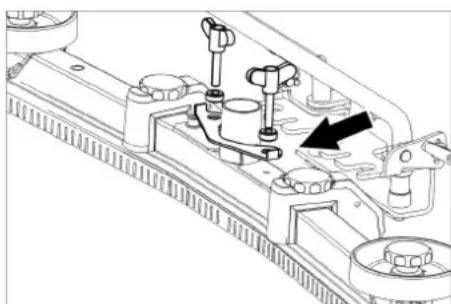

На деякі моделі очисна голівка вже встановлена. Установка щіток описана в розділі "Роботи з технічного обслуговування". Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою. Затягти смушкові гайки Насадити усмоктувальний шланг

Для негайного вимикання всіх функцій пристрою зняти ногу з педалі акселератора і натиснути на аварійний

Зарядити акумулятори Акумуляторна батарея, що не потребує техобслуговування (рідкі акумулятори) Максимальні габарити акумуляторів Довжина 390 mm ширина 540 mm висота 375 mm Вказівки для проведення першого

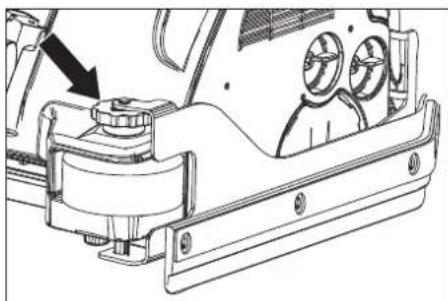

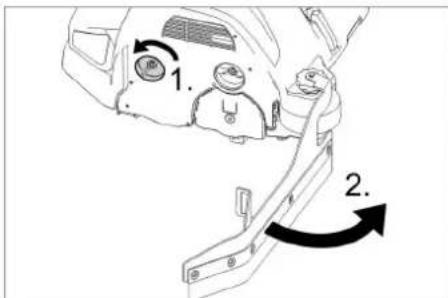

Індикація акумуляторних батарей Установити очисну голівку Встановлення щіток Установка усмоктувальної планки Експлуатація 361UK- 6 Вставити чіп-ключ. Розблокувати кнопку аварийного вимкнення, повернувши її. Встановити перемикач програм на бажану функцію. Зачекати, доки пристрій буде готовий

Встати на опорну поверхню і натиснути на запобіжний вимикач. Якщо на дисплеї з’являється відповідна індикація, то виконати роботи з технічного обсуговування. Натиснути інформаційну кнопку. Повернути лічильник відповідного технічного обсуговування у нульове положення (див. «Догляд та технічне обслуговування/Повернення лічильника в нульове положення»).

Якщо лічильник не погасити, то при кожному вмиканні пристрою знову з’явлється індикація про технічне обслуговування.

Небезпека нещасних випадків. Перед початком роботи завжди варто перевіряти на рівній поверхні справність стоянкового гальма. Ввімкнути пристрій. Перемикач напрямку руху перебуває в положенні "вперед". Перевести перемикач програм в положення "Транспортування". Встати на опорну поверхню і натиснути на запобіжний вимикач. Плавно нажати на ходову педаль. Гальмо повинно спрацювати зі звуком. На рівній поверхні пристрій повинен почати плавно котитися. Якщо педаль відпустити, то чутно увімкнення гальма. Якщо описаного вище не відбувається, то пристрій необхідно виключити й звернутися до служби сервісного обслуговування.

Небезпека нещасного випадку. Якщо функція гальмування пристрою не спрацьовує, необхідно діяти в такий

Якщо після припинення натискання на педаль руху пристрій не зупиняється на рампі нахилом в 2%, то із причин безпеки кнопка аварійного вимикання може бути натиснута тільки, якщо до цього перед кожним включенням пристрою здійснювалася перевірка належного механічного функціонування стоянкового гальма. Після повної зупинки пристрою (на рівній поверхні) його слід відключити й звернутися в службу сервісного обслуговування. Додатково слід дотримуватися вказівок по профілактичному обслуговуванню гальм.

Небезпека перекидання приладу на занадто крутих схилах. У напрямку руху дозволяється пересування по схилах до 10%. Допускається підйом та спуск по схилах тільки в подовжньому напрямі, без поворотів. Небезпека перекидання при швидкій їзді на поворотах. Небезпека заносу на мокрій підлозі. На поворотах слід сповільнювати швидкість руху. Небезпека перекидання на нестабільному

Дозволяється переміщати прилад тільки на міцній підставці. Небезпека перекидання приладу при великому бічному крені. Вставити чіп-ключ. Розблокувати кнопку аварийного вимкнення, повернувши її. Перевести перемикач програм в положення "Транспортування". Встати на опорну поверхню і натиснути на запобіжний вимикач. Встановити напрямок руху за допомогою перемикача напрямку руху на пульті управління. Натисканням на педаль руху задати швидкість пристрою Зупинка пристрою: Відпустити педаль ходу.

Напрямок руху можна змінювати також під час переміщення. У такий спосіб, методом багаторазових рухів вперед і назад, можна виконати полірування в дуже важких місцях. У випадку перевантаження через якийсь час відбувається відключення тягового двигуна. На дисплей виводиться повідомлення про збій. У випадку перегріву системи керування відповідний агрегат відключається. Протягом мінімум 15 хвилин охолоджувати прилад. Перевести перемикач програм в положення “OFF“, небагато почекати і знову вибрати бажану програму.

Небезпека пошкодження. Застосовувати тільки рекомендовані мийні засоби. У випадку використання інших мийних засобів експлуатуюча особа бере на себе підвищений ризик щодо безпеки роботи, небезпеки одержання травм та зменшення терміну служби пристрою. Використовувати лише ті мийні засоби, що не містять розчинники, соляну та плавикову (фтористоводневу) кислоту. Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Не використовувати сильно пінливі засоби для чищення. Надягти водяний шланг на з`єднальний патрубок системи заповнення. Відкрити подачу води (максимум 60 °C). Якщо досягнуто максимальний рівень заповнення, убудований поплавковий клапан зупиняє подачу

Закрийте подачу води. Від'єднайте водяний шланг Залити миючий засіб.

Якщо засіб для чищення і потім вода спочатку подаються в бак засобу для чищення, це може привести до сильного піноутворення. Ввімкнення пристрою Дисплей Операція

обслуговування Всмоктувальна

Очистити всмоктувальні

Прочистити фільтр чистої води

обслуговування Вхідна кромка всмоктувача Перевірити настройку і

всмоктувальних язичків.

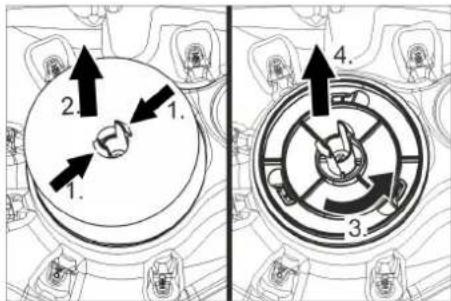

обслуговування Решітка турбіни Очистити сітчастий фільтр турбіни.

обслуговування Щіткова голівка Перевірити щітки на зношеність і почистити. Перевірка стоянкового гальма Експлуатація Експлуатація Перевантаження Заповнення робочих рідин Засіб для чищення Застосування Засіб для

Прибирання всіх водостійких підлог RM 746 RM 780 Прибирання блискучих поверхонь (напр., граніту) RM 755 es Прибирання та загальне очищення промислових

RM 69 ASF Прибирання та загальне очищення керамічної

RM 753 Прибирання кахелю у санітарній сфері RM 751 Прибирання та дезінфекція у санітарній

RM 732 Видалення бруду з будь- яких стійких до лугів підлог (напр., підлог з полівінілхлориду) RM 752 Видалення бруду з лінолеумних покриттів RM 754

362 UK- 7 На шляху до миючої голівки чистої води через дозуючий пристрій додається мийний засіб. Пляшку з мийним засобом установити в пристрій. Відкрутити кришку пляшки. Вставити в пляшку усмоктувальний шланг дозуючого пристрою.

За допомогою дозуючого пристрою можна додавати максимально 3% засобу для чищення. Для більш високого дозування засіб для чищення слід додати в резервуар для чистої води.

Небезпека засмічування засобом для чищення, що висихає, при додаванні засобу для чищення в резервуар для чистої води варіанта Dose. Витратомір дозуючого пристрою може засмічуватися засохлим засобом для чищення і перешкоджати роботі дозуючого пристрою. Потім промийте резервуар для чистої води й пристрій чистою водою. Для здійснення

за допомогою перемикача вибору програм вибрати програму миття з нанесенням води. Встановити найвище значення подачі води, а дозування засобу для чищення встановити на 0%

На дисплеї пристрою розташовується покажчик рівня чистої води. При порожньому резервуарі для чистої води добавка засобу для чищення припиняється. Очищувальна голівка продовжує працювати без подачі рідини. У пам'ять пристрою записані заздалегідь задані параметри для всіляких програм

Залежно від повноважень, жовтий чіп- ключ можна використовувати для зміни окремих параметрів. Змінений параметр дійсний, поки за допомогою перемикача вибору програм не буде вибрана інша програма

Якщо параметр слід змінити на триваліший час, потрібно вставити сірий чіп-ключ. Встановлення описано в розділі „Сірий чіп-ключ".

Майже всі тексти на екрані встановлення параметрів зрозумілі без пояснень. Єдине виключення представляє параметр FACT: – Fine Clean: Низька частота обертання щіток для видалення сірого нальоту із дрібнозернистого

– Whisper Clean: Середня частота обертання щіток для догляду та прибирання зі зниженим рівнем

– Power Clean: Висока частота обертання щіток для полірування, кристалізації й підмітання. Повернути перемикач вибору програми на необхідну програму. Обертати інформаційну кнопку, поки не буде вибраний бажаний

Нажати на інформаційну кнопку - установлене значення починає

Поворотом інформаційної кнопки встановити бажане значення. Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд. Для поліпшення результатів мийки підлог, покритих плиткою, усмоктувальна планка може бути повернена до 5° Послабити смушкові гайки Повернути усмоктувальну планку Затягти смушкові гайки При недостатній потужності усмоктування можна змінити нахил вартої вертикально усмоктувальної

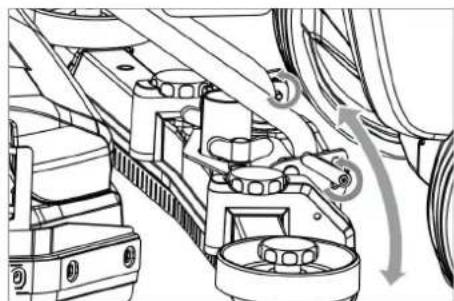

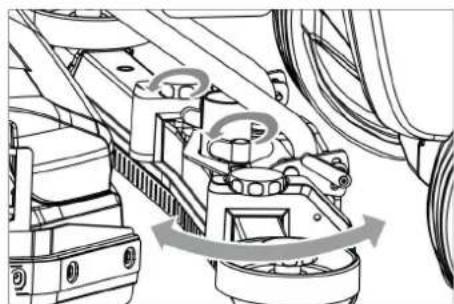

Послабити обидва затискні важелі. Переставити нахил всмоктувальної

Затягти обидва затискні важелі.

Переповнення резервуару для брудної води. При повному резервуарі для брудної води всмоктувальна турбіна вимикається, а на дисплеї відображується повідомлення "Резервуар для брудної води повний". 몇 ПОПЕРЕДЖЕННЯ Слідуйте місцевим нормам щодо стічних вод. Зняти з кріплення спускний шланг брудної води і опустити над відповідним збірним пристроєм.

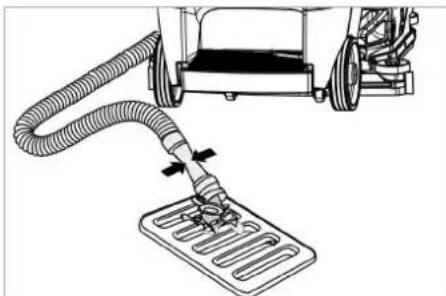

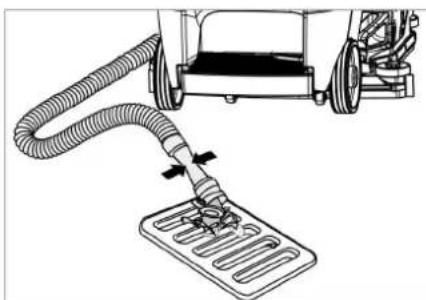

Шляхом стискування дозатора можна регулювати силу потоку відпрацьованої

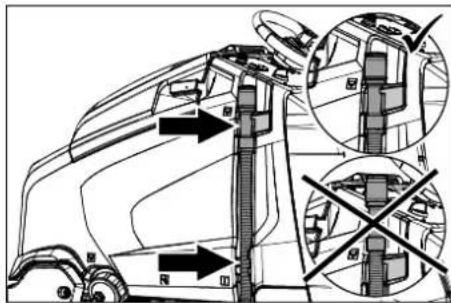

Відкривши дозуючий пристрій, злийте воду через зливальний шланг Після цього промийте резервуар для брудної води чистою водою Вставити шланг брудної води в кріплення на приладі. Відкрити замок резервуара для свіжої води. Злити чисту воду. Встановити замок резервуара для свіжої води. Перевірити резервуар для великих частин бруду Вийняти й спорожнити резервуар для великих часток бруду на вимогу або по закінченні роботи Витягнути чіп-ключ. Закріпити пристрій для запобігання мимовільного скочування, підклавши під нього клини. При необхідності зарядити акумулятор. Вставити чіп-ключ. Вибрати бажану функцію шляхом повороту інформаційної кнопки. Нижче указаний опис окремих функцій. Дозуючий пристрій (тільки варіант Dose) Встановити параметр З жовтим чіп-ключем Встановлення всмоктувальної

Видалення вмісту з резервуара для брудної води Видалення вмісту з резервуара для чистої води Спорожнити резервуар для великих часток бруду (тільки для очисної голівки R) Виведення з експлуатації Сірий чіп-ключ 363UK- 8 Перемикач вибору програм перевести в положення „Транспортування“. Натиснути інформаційну кнопку. В меню "Транспортування" можна вибрати таке налаштування: За допомогою цього пункту меню задаються права для жовтого чіп-ключа, а також мова повідомлень на дисплеї. Повертати інформаційну кнопку поки на дисплеї не з'явиться повідомлення „Меню ключа“. Натиснути інформаційну кнопку. Витягнути сірий чіп-ключ та вставити жовтий чіп-ключ для проведення програмування. Вибрати пункт меню, який слід змінити, шляхом повороту інформаційної кнопки. Натиснути інформаційну кнопку. Вибрати регулювання пункту меню шляхом повороту інформаційної

Підтвердити регулювання шляхом натиснення на пункт меню. Потім вибрати пункт меню, який слід змінити, шляхом повороту інформаційної кнопки. Для збереження прав викликати меню „Запам'ятати?“ шляхом повороту інформаційної кнопки та натиснуть на інформаційну кнопку. "Перейти в меню ключа": Yes: Продовжити програмування

No: Вийти з меню ключа. Натиснути інформаційну кнопку. Ця функція необхідна при заміні голівок для чищення. Повертати інформаційну кнопку поки на дисплеї не з'явиться повідомлення „Щіткова голівка“. Натиснути інформаційну кнопку. Повертати інформаційну кнопку, поки не буде відмічена бажана форма щітки. Натиснути інформаційну кнопку. Перемістити привід підйому для заміни очищувальній головці шляхом повороту інформаційної кнопки: up: Підняти down: Опустити OFF: Зупинка Вийти з меню: Вибрати пункт "OFF" шляхом повороту інформаційної кнопки і натиснути кнопку. При виході з меню система керування виконає перезавантаження. Повертати інформаційну кнопку поки на дисплеї не з'явиться повідомлення „Інерційний час“. Натиснути інформаційну кнопку. Повертати інформаційну кнопку, поки не буде відмічений бажаний

Натиснути інформаційну кнопку. Повертати інформаційну кнопку поки не буде відмічено бажаний інерційний час. Натиснути інформаційну кнопку. Повертати інформаційну кнопку до відображення повідомлення "Меню акумулятора". Натиснути інформаційну кнопку. Повертати інформаційну кнопку поки не буде відмічений бажаний тип акумулятора. Натиснути інформаційну кнопку. Вибрана під час роботи зміна параметрів окремих програм очищення скидається до значення за умовчанням при вимиканні пристрою. Повертати інформаційну кнопку до відображення повідомлення "Значення за умовчанням". Натиснути інформаційну кнопку. Обертати інформаційну кнопку, поки не буде вибрана бажана програма

Натиснути інформаційну кнопку. Обертати інформаційну кнопку, поки не буде вибраний бажаний

Нажати на інформаційну кнопку - установлене значення починає

Поворотом інформаційної кнопки встановити бажане значення.

Натиснути інформаційну кнопку. Повертати інформаційну кнопку до відображення повідомлення "Мова". Натиснути інформаційну кнопку. Повертати інформаційну кнопку поки не буде відмічена бажана мова. Натиснути інформаційну кнопку. Відновлюються значення всіх параметрів, встановлені на заводі. Параметр, який встановлюється за допомогою сірого чіп-ключа, зберігається до вибору іншого налаштування. Повернути перемикач вибору програми на необхідну програму. Натиснути інформаційну кнопку – відображуватиметься раніше встановлений параметр. Нажати на інформаційну кнопку - установлене значення починає мигати. Поворотом інформаційної кнопки встановити бажане значення. Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд. Вибрати наступний параметр шляхом повороту інформаційної

Після зміни всіх бажаних параметрів слід повертати інформаційну кнопку до відображення „Вихід з меню". Натиснути інформаційну кнопку – вихід з меню здійсниться.

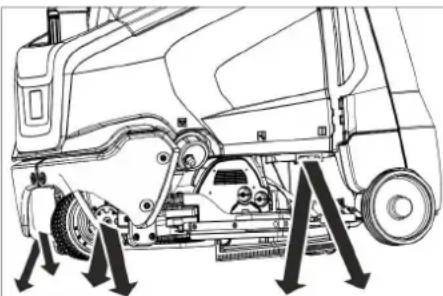

Небезпека травмування! Для навантаження/вивантаження пристрій може пересуватися тільки на схилах до 10%. Пересуватися повільно.

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою. При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання. Витягнути щіткові пластини з голівки

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу

Цей прилад має зберігатися лише у внутрішніх приміщеннях. Місце паркування вибирати з урахуванням допустимої загальної ваги пристрою щоб уникнути погіршення стійкості.

Небезпека травмування! Під час чищення, технічного обслуговування, заміни деталей або налаштування приладу для виконання іншої функції плюсова клема батареї повинна бути відключена, а вилка зарядного пристрою витягнута. Спустити та утилізувати рештки брудної та чистої води.

Небезпека отримання травм в режимі холостого ходу всмоктувальної

Усмоктувальна турбіна після відключення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбіни Транспортування Управління ключем Вибір форми щіток Інерційний час Визначення типу акумулятора Основне налаштування Встановити мову Заводське настроювання Програми чищення Транспортування При складанні очисної голівки D

Догляд та технічне обслуговування 364 UK- 9

Небезпека ушкодження. Не обприскуйте пристрій водою та не використовуйте агресивні засоби для

Злити забруднену воду Промити резервуар для брудної води чистою водою. Очистити сітчастий фільтр турбіни. Тільки очисна голівка R Вийняти й спорожнити резервуар для великих часток бруду Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким лужним

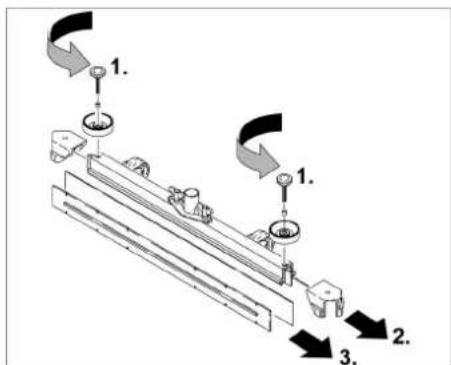

Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зношування, при необхідності

Перевірити щітки на предмет зношування, при необхідності

Не закривати кришки резервуарів для чистої і забрудненої води, щоб резервуари могли висохнути. Заряджання акумулятора Якщо акумулятор заряджений менше ніж на 50%, зарядити його повністю й без перерв. Якщо акумулятор заряджений більше ніж на 50%, зарядити його лише тоді, якщо наступного разу передбачається використання повної тривалості роботи пристрою. За регулярної експлуатації заряджати акумулятор повністю й без перерв щонайменше один раз на

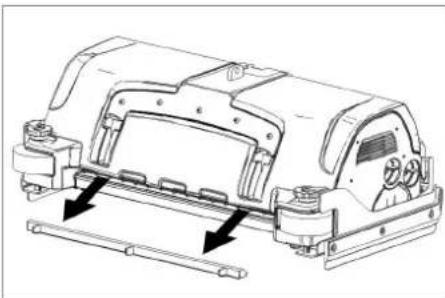

У тимчасово зупиненого пристрою: Проведіть зарядку, що зрівнює, акумулятора Перевірити окислення полюсних виводів акумуляторів, очистити при необхідності. Перевірити міцність кріплення з’єднальних кабелів. Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити. В разі використання акумуляторів, які потребують технічного обслуговування, перевірити щільність електроліту. Прочистити тунель щіток (тільки очисна голівка R Зняти планку розподілу води на очисній голівці й прочистити водний канал (тільки очисна голівка R) Поміщати пристрій на тривале зберігання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз

Проводити рекомендовану перевірку у сервісному центрі. Якщо відображувана на дисплеї робота з технічного обслуговування виконана, то наприкінці потрібно обнулити відповідний лічильник технічного обслуговування. Вставити чіп-ключ. Розблокувати кнопку аварийного вимкнення, повернувши її. Перевести перемикач програм в положення "Транспортування". Натиснути інформаційну кнопку. Повертати інформаціїну кнопку доти, поки не відобразиться «Лічильник технічного обслуговування». Натиснути інформаційну кнопку. Показується стан лічильника. Натиснути інформаційну кнопку. Відображується «Погасити лічильник». Повертати нформаційну кнопку доти, поки не буде виділений лічильник, який потрібно погасити. Натиснути інформаційну кнопку. Повернувши інформаційну кнопку, вибрати «ТАК». Натиснути інформаційну кнопку. Лічильник гаситься.

Лічильник технічного обслуговування може бути відновлений тільки сервісною

Лічильник технічного ослуговування показує час до наступного планового технічного обслуговування з боку сервісної служби. Для надійної роботи пристрою з відповідним торговельним відділенням фірми Kärcher можна укласти договір про технічне обслуговування. Відкрити кришку резервуару для забрудненої води. Здавити фіксувальні крюки. Вийняти поплавець. Повернути сітчастий фільтр турбіни проти годинникової стрілки. Зняти сітчастий фільтр турбіни. Змити водою бруд з сітчастого фільтру турбіни. Знову встановити сітчастий фільтр. Надіти поплавець. Зніміть усмоктувальну планку Виверніть грибкові рукоятки Зніміть пластмасові деталі Вставити крайки Вставити нові крайки Вставити пластмасові деталі Вставте й затягніть грибкові рукоятки План техогляду Після роботи Кожного тижня

Повернення лічильника у нульове

Договір на техобслуговування Профілактичні роботи Очистити сітчастий фільтр турбіни Заміна усмоктувальних крайок Установити очисну голівку 365UK- 10 Очищувальна головка R: Вигвинтити смушкову гайку і витягти кришку. Очищувальна головка D: Зняти кришку на очищувальній головці. Голівку, що чистить, встановити під прилад посередині. Кабель електроживлення голівки, що чистить, з'єднати із приладом (повинні з однакові кольори Очищувальна головка R: Засунути кришку та міцно затягти. Очищувальна головка D: Установити кришку та замкнути. З'єднати шлангове з'єднання очисної голівки зі шлангом приладу Вставити планку посередині голівки, що чистить, між роздвоєнням важеля Вирівняти важіль так, щоб отвори у важелі та голівці для чищення

Перемістити фіксатор через отвори й перекинути долілиць стопорну шайбу, щоб вона зафіксувалася. Вибрати відстань від бризковика до підлоги шляхом повороту коліс для регулювання. Підняти носову частину. Послабити блокування крайки, що

Відкрутити крайку, що чистить Послабити блокування кришки

Пригорнути кришку підшипника долілиць і зняти Вийняти щітковий вал Установити новий щітковий вал Кришку підшипника й крайку, що чистить, знову зібрати у зворотній послідовності. Повторити всі згадані дії на протилежній стороні. Підняти носову частину. Вичавити долілиць педаль заміни щітки через опір Витягтися дискову щітку з боку під голівкою, що чистить Помістити нову дискову щітку під голівку, що чистить, нажати нагору й застопорити. При небезпеці заморозків Злити воду з резервуарів для чистої й брудної води Поставити прилад на зберігання в незамерзаючому приміщенні Відкрити замок кришки акумуляторної батареї. Перекинути кришку акумулятора

Перемістити блокування висувної шухляди акумулятора вліво і перекинути вниз. Потягнути висувну шухляду акумулятора назад. Від'єднати затискач кабелю від клеми негативного полюса акумулятора. Від'єднати затискачі кабелів, що залишилися, від акумуляторів Вийняти акумулятори. Використані акумулятори слід утилізувати відповідно до діючих

Небезпека травмування! Під час чищення, технічного обслуговування, заміни деталей або налаштування приладу для виконання іншої функції плюсова клема батареї повинна бути відключена, а вилка зарядного пристрою витягнута. Спустити та утилізувати рештки брудної та чистої води.

Небезпека отримання травм в режимі холостого ходу всмоктувальної

Усмоктувальна турбіна після відключення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбіни В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного

Якщо індикація збою триває, варто провести наступні дії Виконати команду, відображену на

Підтвердити несправність шляхом натиснення інформаційної кнопки. Перемикач вибору програм повернути в позицію "OFF". Почекати, поки текст на дисплеї не

Обернути перемикач вибору програм в попереднє положення. Якщо індикація збою буде показана знову, провести відповідні заходи щодо усунення несправності в зазначеній послідовності. При цьому пусковий перемикач повинен перебувати в положенні "0", а аварійний вимикач повинен бути натиснутий. Якщо усунення збою не можливо, то варто звернутися в службу сервісного обслуговування й повідомити код помилки

У повідомленнях про помилки, які не представлені в наступній таблиці, відображаються помилки, які не може усунути оператор. У цьому випадку будь ласка, звернетеся в сервісну службу. Встановити бризковик Замінити валики щіток Заміна щіткових пластин Захист від морозів Вийняти акумулятори Допомога у випадку

Індикація пошкодження Текстова індикація несправностей Індикація несправностей у вигляді цифрового коду 366 UK- 11 Несправності, показувані на дисплеї Індикація на

Причина Усунення Відпустити педаль

Звільнити й знову нажати педаль руху Відсутній напрям

Перемикач напряму руху або кабельне з'єднання несправні. Звернутися в сервісну службу

розряджений! Напруга акумулятора занадто

Зарядити акумулятор. Неприпустима

акумулятора! Величина напруги акумулятора вище або нижче допустимого

Звернутися в сервісну службу Зарядний пристрій несправний! Помилка зарядного пристрою, неможливе проведення зарядження. Перевірити зарядний пристрій. Тиск щітки не досягнутий! Тайм-аут регулювання тиску притискання щітки. Перевірити зношування щітки, при необхідності замінити її. Перевірити функціонування щіткової головки: опускання, піднімання. Гальмо несправне! Гальмо несправне. Пристрій більше не переміщається. Звернутися в сервісну службу Тяговий двигун нагрівся! Дати

Спрацювала система захисту

Повернути запобіжний вимикач у положення "0". Протягом мінімум 15 хвилин охолоджувати прилад. Якщо проблема повториться, подзвонити в сервісну службу. Звуковий сигнал несправний! Звуковий сигнал несправний. Звернутися в сервісну службу Система керування перегрілася! Дати

Силова електроніка підйомного модуля (A4) занадто гаряча Повернути запобіжний вимикач у положення "0". Система керування повинна охолонути як мінімум 5 хвилин. На шорстких поверхнях слід значно зменшити тиск щітки. Якщо проблема повториться, подзвонити в сервісну службу. Двигуни щіток перевантажені. Нерівномірне навантаження на щітковий блок. Відрегулювати робочу поверхню щіток. 367UK- 12 1 Гвинт 2 Змішувач води Викрутити 2 гвинта. Зняти бризковик Aqua-Mizer. Несправності без вказівки на дисплеї Несправність Усунення Прилад не запускається Розблокувати кнопку аварийного вимкнення, повернувши її. Вставати на опорну поверхню тільки після увімкнення приладу. З появою збою знову, звернутися в сервісну службу Не задіяний запобіжний вимикач. Притиснути ногою запобіжний вимикач. Перевірити акумулятори, при необхідності зарядити Перевірити кабель акумулятора на міцність посадки та відсутність корозії. Перемикач вибору програм перевести в положення „OFF“. Виждати 10 секунд. Перекласти перемикач вибору програм на попередню функцію. Якщо можливо, пристрій повинен рухатися тільки по рівній поверхні Якщо необхідно, перевірити стоянкове та ніжне гальмо. Недостатня кількість води Перевірити рівень чистої води, при необхідності долити Перевірити засмічення шлангів, при необхідності зробити чищення Очисна голівка R Вийняти планку розподілу води й очистити Прочистити фільтр чистої води Сильне витікання води збоку при використанні голівки для чищення D Зменшити кількість води. Демонтувати бризковик Aqua-Mizer (див. нижче). Недостатня потужність всмоктування Перевірити на герметичність ущільнення між резервуаром брудної води й кришкою, при необхідності замінити Перевірити сітчастий фільтр турбіни на наявність забруднень, при необхідності очистити. Прочистите усмоктувальні крайки на усмоктувальній планці, при необхідності переверніть або

Перевірити, чи закрита кришка на зливальному шлангу для брудної води Перевірити шланг на предмет забруднення, при необхідності почистити. Перевірити щільність всмоктувального шлангу, при необхідності замінити. Перевірити установку всмоктувальної пластини. Помістити додаткова вага (приналежність) на усмоктувальну планку Недостатній результат

Вибрати інтенсивну програму мийки. Встановити крайки, що чистять. Перевірити щітки на предмет зношування, при необхідності замінити. Перевірити щітки на наявність забруднень, почистити. Перевірити, застосовується миючий засіб та щітки для виконання завдання прибирання. Щітки не повертаються Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідности видалити сторонні предмети Мотор перевантажений, дати йому охолонути Перемикач вибору програм перевести в положення „OFF“. Виждати 10 секунд. Перекласти перемикач вибору програм на попередню функцію. Шланг зливу брудної води

Відкрити дозуючий пристрій на зливальному шлангу Від'єднати усмоктувальний шланг від усмоктувальної планки й закрити рукою Установите перемикач вибору програм у положення "Усмоктування Забруднення всмоктується зі зливального шланга в резервуар для брудної води Дозування мийного засобу Dose (тільки варіант Dose) не

Зверніться в сервісну службу Демонтаж бризковика Aqua-Mizer 368 UK- 13

Технічні характеристики B 95 R 65 D 65 R 75

Номінальна напруга В 24 Потужність акумуляторної батареї А-г(5г) 170...198 Середнє споживання потужності Вт 1950 Номінальна потужність тягового двигуна Вт 600 Потужність всмоктування двигуна Вт 750 550 750 Потужність всмоктування щіток Вт 2x600 Всмоктування Сила всмоктування, кількість повітря л/с 20,5 Сила всмоктування, нижній тиск кПа 12,0 Щітки для чищення Робоча ширина мм 650 750 Діаметр щітки мм 105 365 105 Кількість обертів щітки 1/хв. 1200 140 1200 Розміри та вага Швидкість руху км/г 6 Макс. підйом %10 Теоретична потужність на одиницю поверхні м

/год. 3900 4500 Місткість резервуару чистої/брудної води l 95 Місткість резервуару для крупних часток бруду l 6 - 7 Тиск води в системі заповнення**, в системі промивання резервуару для брудної води**, макс.

1 (10) Довжина мм 1525 Ширина (без усмоктувальної планки) мм 760 750 810 висота мм 1470 Допустима загальна вага кг 500 Транспортна вага кг 325 330 Припустимий температурний діапазон °C 5...40 Навантаження на поверхню (з водієм і повним баком чистої води Переднє колесо Н/см

Значення встановлене згідно EN 60335-2-72 Загальне значення коливань плечей м/с

дБ(А) 68 67 68 Небезпека K

дБ(А) 2 Рівень потужності шуму L

дБ(А) 85 Вбудований зарядний пристрій (опція) Номінальна напруга V 230 Частота Hz 50-60 Номінальний струм A 4,2 369UK- 14 Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com. У кожній країні діють умови гарантії, наданої відповідною фірмою- продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки. Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Приладдя й запасні деталі

Заява при відповідність Європейського співтовариства Продукт: Очищувач підлоги Тип: 1.006-xxx Відповідна директива ЄС 2006/42/EG (+2009/127/EG) 2014/30/EU 2014/53/EU (TCU) Прикладні гармонізуючі норми EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Запропоновані національні норми
