ПОСІБНИК КОРИСТУВАЧА BD 4325 C Classic Bp Kärcher

Priedai ir atsarginės dalys Chairman of the Board of Management Director Regulatory Affairs & Certification 221LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. Перед першим використанням прочи- тайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпе- ки для миючих щіткових та екстраген- тних приладів № 5.956-251.0. Пристрій дозволяється експлуатува- ти лише коли зачинені капот та всі

Пристрій призначений для роботи на поверхнях з ухилом, максимальна вели- чина якого не перевищує вказану в ро- зділі „Технічні дані“. 몇 ПОПЕРЕДЖЕННЯ Не допускається використання при- строю на похилих поверхнях. Устаткування техніки безпеки призначе- не для захисту користувачів, воно не по- винно використовуватись за межами ви- робництва та не за призначенням. Якщо відпустити запобіжний вимикач, то станеться відключення щіткового приво-

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи см

몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. Прилад оснащено літій-іонними акуму- ляторами. Вони вимагають особливого обходження. Зняття та встановлення, а також перевірку акумуляторів може ви- конувати лише сервісна служба Kärcher або кваліфікований фахівець. Вказівки щодо зберігання та транспорту- вання можна отримати в сервісній служ- бі Kärcher.

бладнання та внесення змін у конструкцію приладу не допу-

– Не розкривайте акумулятор,, то- го, можуть виділитися дратівні пари або агресивні рідини. Не піддавайте акумулятор силь- ному сонячному впливу, розігріву або впливу вогню, існує небезпека

– Не екслуатуйте зарядний пристрій у вибухонебезпечному середовищі. – Забезпечити достатню вентиля-

роцесі зарядки. – Не користуйтеся забрудненим чи мокрим зарядним пристроєм. – У жодному разі не орудувати з во- гнем, іскрити або курити поблизу акумулятора або в акумуляторній. Небезпека вибуху. 몇 ПОПЕРЕДЖЕННЯ – Кожен раз перед використанням пе- ревіряйте прилад та мережевий ка- бель на наявність пошкоджень. За- бороняється користуватися пош- кодженими приладами. Ремонт

шкоджених деталей може вико- нувати лише кваліфікований персо-

Не допускати дітей до акумуля- торів та зарядного пристрою. Не заряджати пошкоджені акумуля- тори. Перевіряти пошкоджені аку- мулятори слід за допомогою серві- сної служби Kärcher. – Не викидайте несправний акумуля- тор із побутовими відходами, спо- вістіть про це сервісну службу Kärcher. – Уникайте контакту з рі

виступає з пошкодженого акумуля- тора. При випадковому контакті змийте цю рідину водою. При кон- такті з очима, зверніться також до

– Обов'язково дотримуйтеся даної ін- струкції з експлуатації. Дотримуй- теся рекомендацій законодавчих ор- ганів щодо обходження з акумулято-

– Напруга мережі повинна відповідати вказаним на ф ірмовій табличці при- строю даним. – Використовуйте зарядний пристрій лише для зарядки допущених акуму- ляторних блоків. – Акумулятор може використовува- тися лише для даного пристрою, застосування його з іншою метою є небезпечним і тому забороняється. Машина для догляду за підлогами при- значена для вологого прибирання рівної

– Пристрій може бути легко нала- штувати на виконання відповідного завдання по чищенню через вибір па- раметрів кількості води та засобу для

Дозування засобу для чищення мож- на коригувати додаванням у резерву-

– Пристрій має баки для свіжої та бруд- ної води (кожний по 25 літрів). Тим самим є можливість ефективного очищення при тривалому викори-

– Завдяки робочій ширині 430 мм мож- ливе ефективне застосування з підвищеним терміном експлуатації. – Пересування вперед здійснюється вручну та підтримується обертанням

Відповідно до кожного із завдань по очи- щенню пристрій можливо оснащувати різним обладнанням. Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com. Використовувати даний прилад винятко-

о у відповідності до вказівок даної ін- струкції з експлуатації. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Прилад непридатний для прибиран- ня замерзлих підлог (напр., у холо- дильниках). – У пристрої дозволяється використо- вувати лише оригінальне обладнан- ня та оригінальні запасні частини. – Прилад не призначений для викори- стання у вибухонебезпечному сере-

– Забороняється всмоктування прила- дом горючих газів, нерозведених ки- слот або розчинників. До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпеч- ні суміші, змішуючись зі всмоктува- ним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пош- кодити матеріали, що використову- ються у приладі. – Пристрій призначений для роботи на поверхнях з ухилом, максимальна

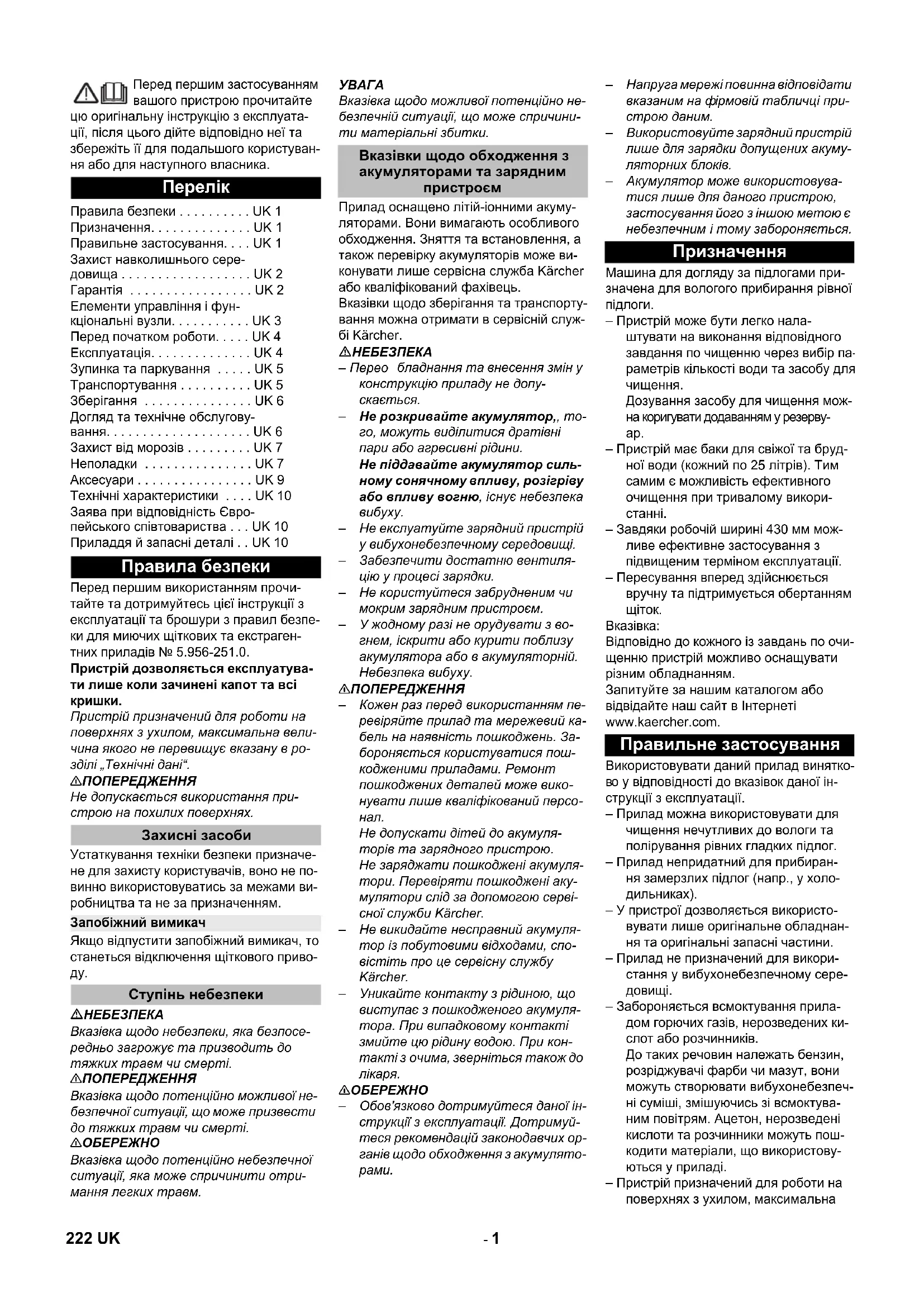

Правила безпеки . . . . . . . . . . UK 1 Призначення. . . . . . . . . . . . . . UK 1 Правильне застосування. . . . UK 1 Захист навколишнього сере- довища . . . . . . . . . . . . . . . . . . UK 2 Гарантія . . . . . . . . . . . . . . . . . UK 2 Елементи управління і фун- кціональні вузли. . . . . . . . . . . UK 3 Перед початком роботи. . . . . UK 4 Експлуатація. . . . . . . . . . . . . . UK 4 Зупинка та паркування . . . . . UK 5 Транспортування . . . . . . . . . . UK 5 Зберігання . . . . . . . . . . . . . . . UK 6 Догляд та технічне обслугову- вання. . . . . . . . . . . . . . . . . . . . UK 6 Захист від морозів . . . . . . . . . UK 7 Неполадки . . . . . . . . . . . . . . . UK 7 Аксесуари . . . . . . . . . . . . . . . . UK 9 Технічні характеристики . . . . UK 10 Заява при відповідність Євро- пейського співтовариства . . . UK 10 Приладдя й запасні деталі . . UK 10 Правила безпеки Захисні засоби Запобіжний вимикач Ступінь небезпеки Вказівки щодо обходження з акумуляторами та зарядним

Призначення Правильне застосування 222 UK- 2 величина якого вказана в розділі „Технічні дані". – Цей пристрій придатний для проми- слового застосування, наприклад, в готелях, школах, лікарнях, на фабри- ках, у магазинах, офісах та орендних підприємствах. – Пристрій був розроблений для мийки підлог усередині приміщень або по- верхонь, що перебувають під дахом. – Діапазон робочих температур ле- жить між +5С і +40С. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.de/REACH У кожній країні діють умови гарантії, що надається нашою відповідальною фір- мою-продавцем. Неполадки в роботі ва- шого обладнання ми усуваємо безкош- товно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або ви- робничим браком. У гарантійному випад- ку звертайтесь, будь ласка, з документа- ми, що підтверджують покупку при- строю, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів. Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, які можуть переро- блятися та підлягають переда- чі в пункти прийому вторинної сировини. Батареї, мастило та схожі матеріали не повинні по- трапити у навколишнє середо- вище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних си- стем збору сміття.

223UK- 3 1 Фільтр для затримування волокон 2 Запобіжний вимикач 3 Акумулятор * 4 Зливний шланг для забрудненої води з дозуючим пристроєм 5 Опорна напрямна для бази 6Поплавок 7 Резервуар чистої води 8 Затискач на резервуар чистої води 9 Носова частина 10 Дискова щітка 11 Заливний отвір бака чистої води 12 Скоба заміни щіток 13 Резервуар брудної води 14 Покажчик рівня чистої води 15 Ручка, що обертається, для нахилу всмоктувальної планки 16 Регулювання всмоктувальних планок по висоті * 17 Смушкові гайки для кріплення всмок- тувальної планки 18 Всмоктувальна планка * 19 Всмоктуючий шланг 20 Регулятор об'єму води 21 Штекерний роз'єм для акумуляторів 22 Важіль опускання всмоктувальної

23 Панель управління 24 Тягова ручка 25 Приймальний майданчик для миючо- го комплекту „Homebase Box" 26 Кришка резервуару брудної води

• не входить до комплекту постачання – Органи управління для процесу чи- щення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

Елементи управління і функціональні вузли Кольорове маркування 224 UK- 4 1OFF Пристрій вимкнено. 2 Звичайний режим Вологе прибирання підлоги й збір брудної води. 3 Інтенсивний режим Вологе прибирання підлоги із трива- лим впливом мийного засобу. 4 Режим всмоктування Зібрати бруд. 5 Перемикач вибору програм 6Дисплей

Викрутіть гвинти з середньої дошки

Натисніть донизу тягову ручку при- строю і витягніть середню дошку. Зніміть колодки перед та поруч з ко-

Притисніть тягову ручку пристрою і посуньте вперед до краю піддону. Підніміть пристрій з піддону і постав- те на підлогу. Перевірити фіксацію круглих ште- керів і гвинтових з'єднань полюсів акумулятора. При необхідності підтягнути кабелі на полюсах акумулятора за допомогою динамометричного ключа: гвинт M8: 18 Нм гвинт M10: 23 Нм

Пристрій оснащений захистом від глибо- кої розрядки, тобто, якщо досягається припустиме найменше значення ємно- сті, двигун щітки та турбіна вимикаються. Перемістити прилад безпосередньо до станції зарядки, при цьому уника- ти підйомів.

Небезпека поранення при ударі елек- тричним струмом. Звернути увагу на напругу в мережі та запобіжники, вка- зані на типовій табличці пристрою. Час заряджання залежить від стану аку- мулятора та зарядного пристрою. Коли акумулятор розряджений, час за- ряджання становить приблизно: Експлуатація пристрою під час заряд- жання забороняється.

Небезпека ушкодження. Не очищати

стрій зі знятим резервуаром. 1 Штекер акумулятора з боку пристрою 2 Штекер акумулятора з боку акумуля- торної батареї Від'єднати штекер акумулятора з боку пристрою.

Небезпека ушкодження! – Не з'єднувати зарядний пристрій зі штекером акумулятора з боку при-

– Використовувати тільки ті зарядні пристрої, які відповідають типу встановлених акумуляторів: Вказівка: Ознайомиться з посібником з експлуатації виробника пристрою і осо- бливо прийняти до уваги вказівки щодо техніки безпеки. З'єднати штекер акумулятору з боку акумуляторної батареї з зарядним

Вставити штепсельну вилку зарядно- го пристрою в розетку. Виконати процес зарядження відпо- відно до інструкції з експлуатації за- рядного пристрою. Від’єднати штекер акумулятора від зарядного пристрою. З'єднати штекер акумулятору з боку приладу зі штекером акумулятора з боку акумулятора. Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою. Затягти смушкові гайки

Насадити усмоктувальний шланг

зпека травмування! В разі небезпеки слід звільнити запобіж- ний вимикач/важіль ходу. Відкрити замок резервуара для сві-

Наповнити чистою водою (максимум 50 °C) до нижнього канту опори на-

Закрити замок резервуару для свіжої

몇 ПОПЕРЕДЖЕННЯ Небезпека ушкодження. Застосовува- ти тільки рекомендовані засоби для чи- щення. У випадку використання інших засобів для чищення експлуатуюча осо- ба бере на себе підвищений ризик з по- гляду безпеки роботи й не

одержання травм. Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кисло-

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Не використовувати сильно пінливі засо- би для чищення. Панель управління Символи на пристрої Штекерний роз'єм для акумуляторів Точка кріплення ванта-

Тримач для швабри ** Рівень заповнення ре- зервуару для свіжої води 25% Скоба заміни щіток Важіль опускання всмоктувальної пла-

Зливний отвір резер- вуару для свіжої води Шланг зливання бруд-

Перед початком роботи Вивантаження приладу Перевірка акумуляторної батареї Зарядити акумулятор Процес зарядки

Час заряджання, прибл.

6.654-479.0 8 6.654-480.0 2 Тип акумулятора Зарядний пристрій 6.654-454.0 6.654-479.0 6.654-480.0 Установка усмоктувальної планки Експлуатація Заливання застосовуваних

Засіб для чищення 225UK- 5 Рекомендовані миючі засоби: Додати мийний засіб у резервуар для чистої води.

При порожньому резервуарі чистої води миюча голівка продовжує працювати без подавання рідини. Встановити відповідно до забруднен- ня покриття підлоги кількість подава- ної на голівку води

Перші спроби чищення проводити при невеликій кількості води. Збільшувати кількість води крок за кроком, поки буде досягнуто бажаного результату чищен-

Для поліпшення результатів мийки під- лог, покритих плиткою, усмоктувальна планка може бути повернена до 5° Послабити гвинти-баранці Повернути усмоктувальну планку Затягнути смушкові гвинти. При недостатній потужності усмоктуван- ня можна змінити нахил вартої верти- кально усмоктувальної планки Переставити ручку, що обертається, для нахилу всмоктувальної крайки. Регулювання висоти впливає на вигин всмоктувальної планки при контакті з

Перемістити поворотне руків'я регу- лювання висоти методом спроб так, щоб досягти найкращого результату всмоктування.

Небезпека ушкодження покриття під- логи. Не працювати з пристроєм на од- ному місці. Повернути перемикач вибору програ- ми на необхідну програму. Потягнути важіль та натиснути вниз; всмоктувальна крайка опуститься.

– Для мийки кахельних підлог пряму всмоктувальну планку встановити так, щоб чищення відбувалося під прямим кутом до стиків. – Для поліпшення ефективності всмок- тування можна встановити нахил всмоктувальної планки (див. "Регу- лювання всмоктувальної планки"). – Якщо резервуар для брудної води за- повнений, поплавець закриває отвір для всмоктування, а всмоктувальна турбіна працює з підвищеним числом обертів. В цьому випадку слід припи- нити всмоктування та попрямувати в місце спорожнення резервуару для брудної води. Застосувати запобіжний вимикач. Встановити перемикач вибору про- грам у положення „Всмоктування". Провезти прилад трохи вперед та відкачати з нього залишок води. Підняти всмоктувальну пластину.

необхідності зарядити акумуля-

몇 ПОПЕРЕДЖЕННЯ Слідуйте місцевим нормам щодо стіч-

Вийміть із тримача зливний шланг й помістить його в призначений для ць- ого збірник води. Дозатор стиснути або перегнути. Відкрити кришку дозатора. Спустити брудну воду - регулювати витік води стисненням чи перегинан-

Промити резервуар для брудної води чистою водою. Закрити замок резервуару для свіжої

Небезпека травмування! Для заванта- ження або вивантаження пристрій може пересуватися тільки на схилах, кут яких не перевищує максимального значення (див. «Технічні характеристи- ки»). Пересуватися повільно.

Небезпека травм та пошкоджень! При транспортуванні слід зверн

на вагу пристрою. Пересувати прилад за тягову дугу. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Застосування Засіб для

Прибирання всіх водостій-

RM 746 RM 780 Прибирання блискучих по- верхонь (напр., граніту) RM 755 es Прибирання та загальне очищення промислових

RM 69 ASF Прибирання та загальне очищення керамічної

RM 753 Прибирання кахелю у санітарній сфері RM 751 Прибирання та дезінфек- ція у санітарній сфері RM 732 Видалення бруду з будь- яких стійких до лугів підлог (напр., підлог з полівінілх-

RM 752 Видалення бруду з ліноле- умних покриттів RM 754 Настроювання кількості води Встановлення всмоктувальної

Опускання всмоктувальної трубки. Зупинка та паркування Злити забруднену воду Спускання чистої води Транспортування 226 UK- 6몇 ОБЕРЕЖНО Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу при- строю.Цей прилад має зберігатися лише у вну-трішніх приміщеннях. НЕБЕЗПЕКА Небезпека отримання травм! Перед усіма роботами на пристрої встанови- ти перемикач вибору програми в поло- ження „OFF“ та витягнути штепсель- ну вилку зарядного пристрою. Витягнути штекер акумулятора з ма- шини. Спустити та утилізувати рештки брудної та чистої води.УВАГА Небезпека ушкодження. Не обприскуй- те пристрій водою та не викори вуйте агресивні засоби для чищення. Злити забруднену воду Промити резервуар для брудної води чистою водою. Очистити прилад ззовні, використо-вуючи для цього вологу ганчірку, про-сочену слабким лужним розчином. перевірити сітчастий фільтр, при не-обхідності - зробити чищення. Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зно-шування, при необхідності замінити. Перевірити на зношування щітку, при необхідності замінити (див. "Роботи з технічного обслуговування"). У разі необхідності зарядіть акумуля- За регулярної експлуатації заряджа-ти акумулятор повністю й без перерв щонайменше один раз на тиждень. Перевірити полюси акумуляторної батареї на предмет окислення. Перевірити фіксацію кабелів акуму-лятора. Прокладки між резервуаром брудної води та кришкою очистити та пере-вірити їхню щільність, при необхідно-сті замінити. Очистити сітку. Поміщати пристрій на тривале збері-гання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць. Проводити рекомендовану перевірку у сервісному центрі.1Кожух2Кришка Відкрити кришку. Повернути кришку за годинниковою стрілкою і зняти її. Зняти розташований під нею сітча-стий фільтр та очистити його. Вставити сітчастий фільтр. Встановити кришку і зафіксувати її, повертаючи її проти годинникової стрілки. Закрити кришку.1Відмітки зносу2 Всмоктувальний язичокВсмоктувальні крайки слід повертати та міняти, якщо вони зношені аж до відміток зносу. Зніміть усмоктувальну планку Виверніть грибкові рукоятки Зніміть пластмасові деталі Вставити крайки Вставити нові або перевернуті всмок-тувальні крайки. Вставити пластмасові деталі Вставте й затягніть грибкові рукоятки Притиснути буксирну скобу пристрою вниз, щоб піднялася голівка для чи-щення. Вичавити долілиць педаль заміни щітки через опір Відтягнути пристрій назад, щоб отри-мати доступ до дискової щітки. Розташувати нову дискову щітку пе-ред пристроєм на підлозі. Перемістити пристрій з піднятою го-ловкою для чищення над новою ди-сковою щіткою і опустити головку для чищення.Щітка фіксується у приводі. Злити забруднену воду. Зняти резервуар для брудної води та відставити убік. НЕБЕЗПЕКА Небезпека вибуху. Не класти інстру- менти або подібні предмети на акуму- лятор, тобто на виводи полюсів і міже- лементне з'єднання. Злити забруднену воду. Зняти резервуар для брудної води та відставити убік. Витягнути акумуляторний штекер.1 Круглий штекер2Полюс акумулятора3Акумулятор4 Прокладка

Догляд та технічне обслуговування План техогляду Після кожного використанняКожного тижняЩомісяцяЩорічно Профілактичні роботи Очистити сітчастий фільтрЗамінити або перевернути всмоктувальні язичкиЗаміна дискових щіток

Знімання резервуару для забрудненої води Акумулятори Рекомендовані акумулятори№ замовлення80 Ah 6.654-454.0Установити та підключити акумулятор 227UK- 7 Вставити акумулятор у пристрій, як показано вище. Вставити розпірку між акумулятором і пристроєм з боку, зазначеної на ма-

Під час демонтажу і встановлення аку- мулятора необхідно переконатися в стійкому положенні машини. Приєднати з'єднувальний кабель з комплекту поставки до полюсів аку- мулятора (+) і (-). Вставити обидва круглих штекера в акумулятор.

При переплутуванні полярності (плюс і мінус) порушується електроніка керу-

Дотримуватись правильної полярності Установити резервуар для брудної води на прилад.

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію. Див. розділ „Зарядження акумуляторів“. Установити перемикач вибору про- грами в положення „OFF“. Витягнути акумуляторний штекер. Зняти резервуар для брудної води та відставити убік. Від’єднати обидва круглих штекера від акумулятора. Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора. Від'єднати кабель від клеми позитив- ного полюса акумулятора. Видалити кронштейни для кріплення або деталі з пінопласту.

При витяганні та в становленні акуму- ляторів стан машини стає нестабіль- ним. Необхідно прийняти стійке поло-

Вийняти акумулятори. Використані акумулятори слід утиліз- увати відповідно до діючих припи-

Для того щоб гарантувати надійну екс- плуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher. В разі небезпеки замерзання: Звільнити резервуари чистої та бруд-

Зберігайте прилад в захищеному від морозу приміщенні.

Небезпека отримання травм! Перед усіма роботами на пристрої встанови- ти перемикач вибору програми в поло- ження „OFF“ та витягнути штепсель- ну вилку зарядного пристрою. Витягнути штекер акумулятора з ма-

Спустити та утилізувати рештки брудної та чистої води. 1Акумулятор 2Кнопка 3 Світлодіод стану 4 Світлодіодний індикатор Натиснути й утримувати кнопку про- тягом 5 секунд. Жоден світлодіод не світиться: зарядити акумулятор. Світлодіодний індикатор стану світиться зеленим світлом: усі 5 світлодіодів разом відображають стан заряду акумулятора. Світлодіодний індикатор стану світиться червоним світлом: Світлодіодні індикатори вказують на не- справність. Несправності, описані в наступній табли- ці, можуть бути усунені користувачем. Повідомити сервісну службу KÄRCHER про будь-які неописані несправності. Вийняти акумулятори Договір на техобслуговування Захист від морозів

Несправності, що показуються на дисплеї

ERR B Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідності видалити сторонні предмети. Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову вві-

ERR T Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову вві-

Якщо проблема повториться, подзвонити в сервісну службу. LOW BAT Зарядити акумулятор. Якщо помилка продовжує відображатися, перевірити правильність з'єднання двох круглих штекерів на акумуляторі. Якщо проблема повториться, подзвонити в сервісну службу. ERR TEMP Дайте пристрою охолонути. HANDS OFF Застосувати запобіжний вимикач та чекати, поки на дисплеї не з'явиться час роботи або стан акумуляторної батареї. Після цього знову задіяти запобіжний вимикач. ERR REL Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову вві-

Якщо проблема повториться, подзвонити в сервісну службу. ERR PWM Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову вві-

Якщо проблема повториться, подзвонити в сервісну службу. Індикатор стану акумулятора Причина Усунення червоний - - - - Акумулятор занадто гарячий, Дати акумулятору охолонути. червоний - - - зелений Система керування акумулято- ром надто нагрілася. Дати акумулятору охолонути. червоний - - зелений - Акумулятор занадто холодний для заряджання. Перемістити пристрій у тепліше місце та по- чекати, доки акумулятор не нагріється. 228 UK- 8 червоний - - зелений зелений Занадто високе споживання струму під час заряджання. Витягнути штепсельну вилку зарядного при- строю з розетки. Зачекати 10 секунд. Знову вставити штепсельну вилку. Якщо несправ- ність з'являється знову, замініть зарядний

Занадто високе споживання струму пристроєм. Вимкнути пристрій. Якщо після увімкнення несправність виникає знову, слід шукати нес- правність у пристрої. червоний - зелений - зелений Коротке замикання Перевірити всі підключення акумулятора. червоний - зелений зелений - Надто низька напруга акумуля- торних елементів при розряд-

Зарядити акумулятор. червоний - зелений зелений зелений Надто висока напруга акумуля- торних елементів під час заряд-

Розрядіть акумулятор до 20% залишкової єм- ності. Потім зарядити акумулятор. червоний зелений - - зелений Занадто низька напруга акуму-

Зарядити акумулятор. червоний зелений - зелений - порушення зарядного при-

Витягнути штепсельну вилку зарядного при- строю з розетки. Зачекати 10 секунд. Знову вставити штепсельну вилку. Якщо несправ- ність з'являється знову, замініть зарядний

червоний зелений - зелений зелений червоний зелений зелений - - Акумулятор дуже холодний для видачі потужності. Перемістити пристрій у тепліше місце та по- чекати, доки акумулятор не нагріється. червоний зелений зелений зелений - Несправність під час видачі по-

Вимкнути пристрій. Якщо несправність збері- гається, зверніться до сервісної служби. Причина Усунення Несправності без вказівки на дисплеї Несправність Усунення Прилад не запускаєть-

Встановити бажану програму за допомогою перемикача вибору програм. Задіяти запобіжний вимикач. Вставити акумуляторний штекер. Перевірити акумулятор, при потребі зарядити. Перевірити підключення полюсів акумуляторів. Недостатня кількість

Перевірити рівень чистої води, при необхідності долити Збільшити кількість води за допомогою кнопки регулювання кількості води. Очистити сітку. Недостатня потужність всмоктування Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необ- хідності замінити. Резервуар для брудної води заповнений, вимкнути пристрій та випорожнити резервуар для брудної во-

Очистити фільтр для затримування волокон. Прочистити всмоктувальни язички на всмоктувальній трубці, при необхідності замінити Перевірити, чи закрита кришка зливу брудної води. Перевірити установку всмоктувальної пластини. Перевірити шланг на предмет забруднення, при необхідності почистити. Перевірити щільність всмоктувального шлангу, при необхідності замінити. Недостатній результат

Перевірити на зношування щітку, при необхідності замінити. Збільшити кількість води. Перевірити тип щітки та чистячого засобу на придатність. Всмоктувальна турбі- на працює з перебоя-

Очистити поплавець. Щітка не обертається Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідності видалити сторонні пред-

Коли спрацювало реле перенапруження в електроніці, обернути перемикач вибору програм в положення „OFF“, а потім знову вибрати бажану програму. Вібрації при очищенні Можливо застосування м'яких щіток. В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру. 229UK- 9 Відкрити кришку резервуару для за- брудненої води. 1 Корпус поплавця 2 Фіксуючі гаки 3Поплавок 4 Нижня частина Вийняти корпус поплавця наверх. Послабити фіксуючі гайки. Очистити поплавець та нижню части-

Зібрати корпус поплавця і вставити в

Назва № деталі Характеристика Дискова щітка, біла (дуже м'яка) 4.905-024.0 Для делікатного очищення чутливих поверхонь. Дискова щітка, природній колір (м’яка) 4.905-023.0 З натуральних волокон для чищення та полірування. Дискова щітка, червона (середній,

4.905-022.0 Для широкого спектру задач з чищення. Дискова щітка, чорна (тверда) 4.905-025.0 Для видалення стійких забруднень і проведення основного чищення. Тіль- ки для нечутливих поверхонь. Привідна тарілка для накладок 4.762-533.0 Для чищення накладками. З швидкорозємним з'єднанням та центральним

Накладка, червона (середня м'якість) 6.369-470.0 Для чищення та полірування усіх підлогових покриттів. Накладка, зелена (середня твердість) 6.369-472.0 Для чищення сильно забрудненої підлоги та для основного чищення. Накладка, біла 6.369-469.0 Для полірування підлог. Накладка, чорна (тверда) 6.369-473.0 Для видалення стійких забруднень і проведення основного чищення. Накладка із мікрофібри 6.905-526.0 Прибирання та загальне очищення керамічної плитки Накладка, бежева (частина натураль- них волокон) 6.371-081.0 Для полірування та освіження твердого та еластичного покриття. Діамантова накладка, біла 6.371-256.0 Для первинного очищення та покращення якості. Усуває дрібні подряпини і забезпечує чисту, матову поверхню. Діамантова накладка, жовта 6.371-257.0 Для первинного очищення та покращення якості. Усуває дрібні подряпини і забезпечує ще більш гладку і блискучу поверхню. Діамантова накладка, зелена 6.371-238.0 Для полірування глянцевих покриттів підлоги та швидкого полірування під- логи із террацо і натурального каменю. Всмоктувальна трубка, 850 мм, пряма 4.777-401.0 Всмоктувальна трубка, 850 мм, вигну-

4.777-411.0 Набір Homebase Box 4.035-406.0 Тримач для швабри 9.753-023.0 Адаптер (база) 5.035-488.0 Подвійні гачки 6.980-077.0 Гачок для швабри 6.980-078.0 Гачки пляшки 6.980-080.0 Універсальні гачки 4.070-075.0 230 UK- 10 Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Технічні характеристики

Номінальна напруга В 24 Потужність акумулятор- ної батареї А-г(5г) 80 Середнє споживання

Вт 1100 Номінальна потужність всмоктувальної турбіни Вт 500 Номінальна потужність приводу щіток Вт 600 Всмоктування Потужність всмоктуван- ня, кількість повітря

л/с 24 Потужність всмоктуван- ня, нижній тиск (макс.) kPa (mbar) 12 (120) Ступінь захисту IPX 3 Щітки для чищення Кількість обертів щітки 1/хв. 155 Діаметр щітки мм 430 Розміри та вага Теоретична потужність на одиницю поверхні

/г 1600 Макс. ухил робочої зони % 2 Місткість резервуару чи- стої/брудної води l 25/25 макс. температура води °C 50 Температура навколиш- нього середовища °C 5...40 Порожня вага (тран- спортна вага) кг 76 Повна маса (готового до експлуатації пристрою) кг 102 Параметри гнізда для

Розраховане значення згідно EN 60335-2-72 Загальне значення ко-

<2,5 Небезпека K м/с

дБ(А) 66 Небезпека K

дБ(А) 1 Рівень потужності шуму

дБ(А) 81 Заява при відповідність Європейського співтовариства Продукт: Очищувач підлоги Тип: 1.127-xxx 1.515-xxx Відповідна директива ЄС 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Прикладні гармонізуючі норми EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Запропоновані національні норми
