Тип продукту	Акумуляторна бензопила
Бренд	Kärcher
Модель	CS 40036 Bp
Номінальна напруга	36 В
Швидкість ланцюга на холостому ходу	23 м/с
Довжина напрямної шини	400 мм
Довжина різу	340 мм
Крок ланцюга	3/8"
Об'єм бачка для масла ланцюга	160 мл
Вага (без акумулятора)	5,0 кг
Розміри (Д × Ш × В)	904 × 217 × 261 мм
Рівень звукового тиску (LpA)	92,9 дБ(А)
Рівень звукової потужності (LwA)	103,9 дБ(А)
Вібрація (передня ручка)	3,0 м/с²
Вібрація (задня ручка)	3,4 м/с²
Живлення	Літій-іонний акумулятор 36 В (Battery Power+ Kärcher)
Захисні пристрої	Гальмо ланцюга, упор, фіксатор ланцюга, ланцюг із захистом від відскоку
Необхідне захисне спорядження	Каска, навушники, захисний щиток, рукавиці від порізів, наколінники, захисне взуття
Поточне обслуговування	Регулярне очищення, перевірка та регулювання натягу ланцюга, перевірка гальма ланцюга, заточування або заміна ланцюга
Запчастини	Використовуйте лише оригінальні аксесуари та деталі Kärcher
Гарантія	Відповідно до умов країни (див. рахунок)

Часті запитання - CS 40036 Bp Kärcher

Як запустити бензопилу Kärcher CS 40036 Bp?

Переконайтеся, що акумулятор заряджений і вставлений. Відпустіть гальмо ланцюга, потягнувши захист руки до ручки. Натисніть кнопку розблокування головного вимикача, потім натисніть головний вимикач. Пристрій запуститься.

Як перевірити та відрегулювати натяг ланцюга?

Перед кожним використанням зніміть акумулятор і надягніть рукавиці. Послабте гайки кришки. Повертайте регулювальний гвинт, доки ланцюг не буде на відстані приблизно 6,5 мм від шини. Затягніть гайки.

Яку оливу використовувати для ланцюга?

Використовуйте біорозкладну оливу для ланцюга, рекомендовану виробником. Заповнюйте масляний бачок (ємність 160 мл) перед кожним використанням.

Як зарядити акумулятор Kärcher 36 В?

Використовуйте виключно швидкий зарядний пристрій Kärcher Battery Power+ 36V. Підключіть зарядний пристрій до розетки, вставте акумулятор. Світлодіод показує рівень заряду. Не залишайте акумулятор на зарядці більше 24 годин.

Які основні правила безпеки?

Завжди надягайте каску, навушники, рукавиці від порізів, наколінники та захисне взуття. Тримайте пилку двома руками, ніколи вище плечей. Тримайте людей і тварин на відстані більше 15 м. Не працюйте на драбині.

Як чистити та обслуговувати бензопилу?

Зніміть акумулятор. Почистіть ланцюг щіткою, протріть корпус сухою ганчіркою. Перевірте гальмо ланцюга після кожного чищення. Заточіть ланцюг за необхідності та замініть його, якщо він зношений.

Як безпечно транспортувати бензопилу?

Зніміть акумулятор. Затягніть гальмо ланцюга. Встановіть захисний кожух ланцюга. Носіть її за передню ручку, напрямна шина назад. Для тривалих поїздок спорожніть масляний бачок.

Як зберігати бензопилу тривалий час?

Зніміть акумулятор, затягніть гальмо ланцюга, встановіть захисний кожух ланцюга. Злийте оливу з ланцюга. Змастіть ланцюг, щоб запобігти іржі. Зберігайте в сухому, добре провітрюваному місці, подалі від корозійних речовин.

Що робити, якщо бензопила не запускається?

Перевірте, чи акумулятор заряджений і правильно вставлений. Якщо акумулятор несправний, замініть його. У разі перегріву дайте охолонути. Зверніться до таблиці пошуку несправностей в інструкції.

Яка гарантія на бензопилу Kärcher CS 40036 Bp?

Гарантія покриває дефекти матеріалів і виготовлення відповідно до умов, що діють у вашій країні. Зверніться до дистриб'ютора або авторизованого сервісного центру з рахунком на покупку.

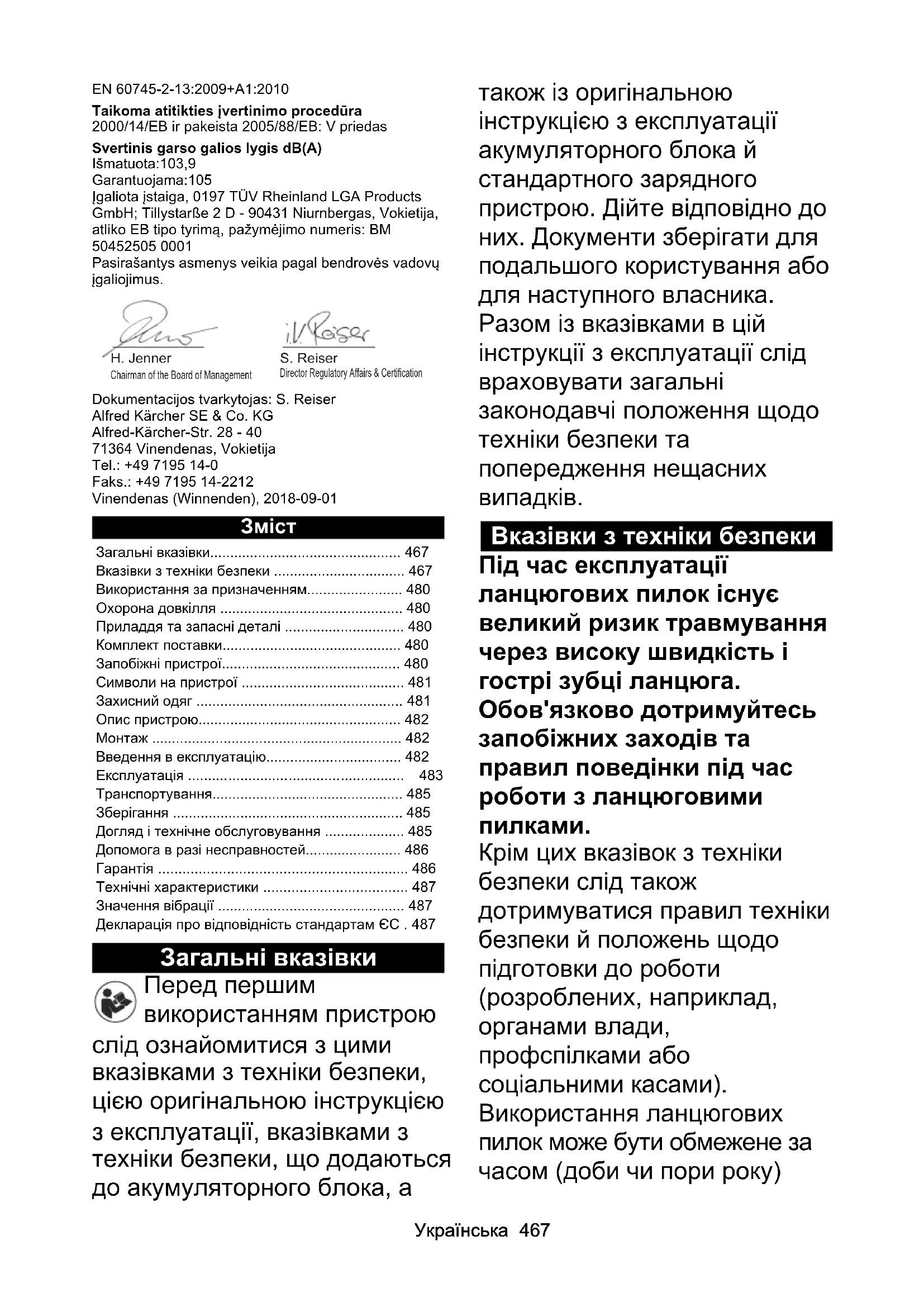

ПОСІБНИК КОРИСТУВАЧА CS 40036 Bp Kärcher

Перед першим використанням уважно прочитайте ці вказівки з техніки безпеки, оригінальну інструкцію з експлуатації, вказівки з техніки безпеки, що додаються до акумуляторного блока, а

також оригінальну інструкцію з експлуатації акумуляторного блока та стандартного зарядного пристрою. Дійте відповідно до них. Документи зберігати для подальшого користування або для наступних власників. Разом із вказівками в цій інструкції з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних випадків.

Також оригінальною інструкцією з експлуатації акумуляторного блока та стандартного зарядного пристрою. Дійте відповідно до них. Документи зберігати для подальшого користування або для наступних власників. Разом із вказівками в цій інструкції з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних випадків.

Вказівки з техніки безпеки

Під час експлуатації ланцюгових пилок існує великий ризик травмування через високу швидкість і гострі зубці ланцюга. Обов'язково дотримуйтесь заборонних заходів та правил поведінки під час роботи з ланцюговими пилками.

Крім цих вказівок з техніки безпеки слід також дотримуватися правил техніки безпеки і положень щодо підготовки до роботи (розроблених, наприклад, органами влади, профспілками або соціальними касами). Використання ланцюгових пилок може бути обмежене за часом (до п'яти років)

відповідно до місцевих постанов. Дотримуйтесь місцевих норм.

Ступінь небезпеки

НЕБЕЗПЕКА

Вказує на небезпеку, яка безпосередньо загрожує призводити до тяжких травм або смерті.

ПОПЕРЕДЖЕННЯ

Вказує на потенційно можливу небезпечну ситуацію, що може призвести до тяжких травм або смерті.

ОБЕРЕЖНО

Вказує на потенційно небезпечну ситуацію, яка може спричинити отримання легких травм.

УВАГА

Вказівка про можливе небезпечну ситуацію, що може спричинити матеріальні збитки.

Загальні вказівки з техніки безпеки під час роботи з електричним інструментом

ПОПЕРЕДЖЕННЯ

Ознайомтеся з усіма вказівками з техніки безпеки та інструкціями. Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом

струмом та/або отримання тяжких травм. Зберігайте усі вказівки з техніки безпеки та інструкції для подальшого використання.

Термін «електроінструмент», що використовується у вказівках з техніки безпеки, означає електричні інструменти, що працюють від мережі (із мережевим кабелем), та акумуляторні електричні інструменти (без мережевого кабелю).

1. Безпека на робочому місці. Необхідно утримувати робочу зону у чистоті та забезпечити її достатнє освітлення. Безлад або відсутність світла у робочих зонах може призвести до нещасних випадків.

Забороняється працювати електроінструментом у вибухонебезпечних зонах, у яких знаходяться горючі рідини, гази чи пил. Електроінструменти створюють іскри, які можуть стати причиною займання пилу або парів.

Перед здійсненням налаштувань інструмента, заміною комплектуючих частин або відкладенням інструмента витягніть штепсель з розетки та/або зніміть акумулятор. Цей запобіжний захід запобігає ненавмисному ввімкненню електроінструмента.

Електроінструменти, які не використовуються, зберігайте у недоступному для дітей місці. Не дозволяйте працювати з інструментом особам, які не вміють з ним поводитися або не ознайомилися з цими інструкціями. Електроінструменти становлять небезпеку, якщо використовуються недосвідченими користувачами.

Електроінструменти потребують ретельного догляду. Перевіряйте бездоганність роботи всіх рухомих частин, відсутність заклинювання, поломки

чи пошкодження деталей, що порушують нормальну роботу електроінструмента. Перед використанням інструмента пошкоджені деталі повинні бути відремонтовані. Багато нещасних випадків є наслідком недостатнього технічного обслуговування електроінструмента.

Ріжучі інструменти повинні бути завжди загострені та утримуватися у чистоті. Ріжучі інструменти, що ретельно обслуговуються, з гострими ріжучими кромками рідше заклинюються та є більш легкими у керуванні.

Електроінструмент, комплектувальні частини, робочий інструмент тощо повинні використовуватися відповідно до їх інструкцій. При цьому слід враховувати робочі умови та вид робіт, що виконуються.

Використання електроінструмента у цілях, що відрізняються від передбачених, може

Призвести до виникнення небезпечних ситуацій.

Використання кумуляторних блоків та організація заряджання кумуляторних блоків лише за допомогою додаткових виробником зарядних пристроїв. Зарядні пристрої, які не призначені для відповідного акумуляторного блока, можуть призвести до пожежі.

Використовувати пристрій лише з відповідним акумуляторним блоком. Використання іншого акумуляторного блока може призвести до травм або пожежі.

Акумуляторний блок, який не використовується, зберігати подалі від канцелярських скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть призвести до короткого замикання. Коротке замикання може призвести до пожежі або вибуху.

За деяких обставин з акумуляторного блока може виходити

електроліт. Уникайте контакту з ним. У разі контакту з електролітом ретельно промийте відповідну ділянку водою. Якщо електроліт потрапив в очі, негайно зверніться до лікаря. Електроліт може спричинити опіки та пошкодження шкіри.

Сервісне обслуговування ремонт електроінструмента повинен виконуватись тільки кваліфікованими спеціалістами та тільки з використанням оригінальних запасних частин. Тим самим забезпечується безпека інструмента.

Додаткові загальні інструкції з безпеки

Вказівка: У деяких регіонах нормативні акти можуть обмежувати використання цього пристрою. Для отримання додаткової інформації зверніться до місцевого органу влади.

НЕБЕЗПЕКА Небезпека призведе до неконтрольованих рухів пристрою. Тримайтеся подалі від рухомих частин.

Небезпека травмування викинутими предметами або

предметами, що падають. Ніколи не використовуйте пристрій, якщо в радіусі 15 м є люди, особливо діти, або тварини. Забороняється вносити будь-які зміни в пристрій.

ПОПЕРЕДЖЕННЯ

Забороняється користуватися пристроєм особам, які не знайомі з цією інструкцією. Місцеві положення можуть обмежувати вік оператора.

• Для виявлення потенційних небезпек потрібен безперешкодний огляд робочої зони.

Використовуйте пристрій тільки за гарного освітлення. Перед

початком роботи переконайтеся, що пристрій, усі органи управління, включаючи запобіжний вимикач та захисні пристрої, працюють справно. Перевірте, чи немає незакріплених кришок; упевніться, що всі захисні пристрої щільно закріплені належним чином. Не використовуйте пристрій, якщо його стан не бездоганний. Не експлуатуйте пристрій, якщо вимикач на рисі не вмикається або не вимикається

пристрій належним чином.

Перед початком експлуатації замініть зношені або пошкоджені деталі. Небезпека від удару через втрату рівноваги. Уникайте неприродного положення корпусу під час роботи, стежте за стійким положенням і тримайте рівновагу. Негайно зупиніть пристрій і перевірте на наявність пошкоджень або визначте причину вібрації, якщо пристрій впаде, отримає удар або має нехарактерну вібрацію. Віддайте пристрій на ремонт до авторизованої сервісної служби або замініть його.

ОБЕРЕЖНО ● Під час роботи пристроєм користуйтеся захисними окулярами та захисними навушниками, мінімальними та надійними рукавицями, а також захисною каскою. Коли робота пов'язана з утворенням пилу, надягайте пилову маску. Проби з пристроєм слід проводити в довгій робочій одежі, міцному взутті та робочих рукавицях. Не працюйте босоніж. Не надягайте прикраси, сандалі чи шорти. Небезпека травмування через

захоплення вільного одягу, волосся або прикрас частинами пристрою. Тримайте рухомі частини пристрою подалі від одягу та прикрас. Збирайте довге волосся зав'язаним у пучок. Засоби захисту органів слуху можуть обмежити вашу здатність чути звукові сигнали попередження, тому звертайте увагу на потенційну небезпеку навколо робочої зони та в робочій зоні. Використовуйте лише те обладнання та запасні частини, що дозволені для використання виробником. Слід використовувати оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Вказівки з техніки безпеки під час роботи з ланцюговими пилками

Не допускайте контакту частин пилки з увімкненою пилкою. Перед увімкненням пилки впевніться, що ланцюг нічого не торкається. Під час роботи з ланцюговою пилкою найменша необережність може призвести до захоплення

• Електроінструмент Дозволено утримувати Лише за ізольовані Дільниці рукояток, Оскільки пильний ланцюг Може торкнутися прихованих дротів. У разі торкання пильних ланцюгів дротів під напругою Металеві частини електроінструмента стають струмопровідними, Внаслідок чого користувач Може отримати удар Електричним струмом.

Використовуйте захисні окуляри та протишумні навушники. Рекомендується також використання засобів індивідуального захисту голови, рук, ніг та стоп. Відповідний захисний одяг знижує небезпеку травмування стружкою, що розлітається, та пилком

Додаткові інструкції з Техніки безпеки для Ланцюгових пил

Виробник Karcher рекомендує під час першого використання використовувати когі на козлах. Під час використання ланцюгової пилки мати при собі аптечку з засобами першої допомоги на випадок отримання значних травм і засобів допомоги. Поруч має знаходитись більша аптека з широким набором засобів.

△ ПОПЕРЕДЖЕННЯ · Перш ніж розпочинати роботу з пристроєм, забезпечте тверду опору і виберіть простір і продумайте шлях відходу в разі падіння.

Остерігайтеся нагрітих поверхонь. За необхідності скористайтеся маскою або респіратором. Завжди тримайте

Тримайте пилку обома руками. Тримайте ручки таким чином, щоб великий палець знаходився з одного боку, а інші пальці - з протилежного. Тримайте задню ручку правою рукою і передню ручку лівою рукою.

Небезпека травмування. Не вставляйте сторонніх предметів у пристрій. Не використовуйте пристрій як привід навісного обладнання, якщо пристрої, які не рекомендовані виробником пристрою. Перш ніж увімкнути пристрій, переконайтеся, що ланцюгове полотно не торкається жодного предмета. Зіскакування неправильно натягнутого ланцюгового полотна з шини може призвести до серйозних травм або смерті. Перед кожним використанням перевіряйте натяг ланцюга. Довжина ланцюга залежить від температури.

• Упевніться в тому, що всі захисні пристрої, ручки та зубчасті упори закріплені належним чином і справні.
• Серйозні травми внаслідок неправильної експлуатації: - Під час роботи з ланцюговою пилкою необхідно бути уважним і контрольованим

Вільний робочий простір. Розмір робочого простору залежить від завдання, що виконується, та розміру дерева або заготовки. Наприклад, щоб повалити дерево, потрібно більше місця, ніж для нарізання колоди.

Ніколи не стійте на одній лінії з шиною і ланцюгом під час різання. Це зменшує ризик удару ланцюгом по голові або корпусу у разі відскоку. Не рухайте пилку назад під час різання. Нехай ланцюгове полотно виконує свою роботу; слідкуйте за гостротою пилки і не намагайтеся протягнути полотно через проріз. Не натискайте на пилу в кінці прорізу. Приготуйтеся тримати пилу, коли вона проріже деревину. Не зупиняйте ланцюгову пилу під час пиляння. Пила повинна працювати, доки проріз не буде завершено. Звільніть до того, як ланцюгова пила, роблячи прості прорізи в наявно закріпленому дереві. Повторіть процедуру, якщо ви довго не користувалися пилою. Не

Ріжте виноградну лозу або кущі з діаметром менше 75 мм. Вимкніть двигун, замініть ланцюгове гальмо, вийміть акумуляторний блок і переконайтеся, що всі рухомі частини повністю зупинені:

• Перед очищенням або зніманням блокування.
• Якщо пристрій залишається без нагляду.
• Перед установленням або зніманням навісного обладнання.
• Перед перевіркою, обслуговуванням або проведенням робіт із пристроєм.

Обережно! Панцюгова пила є важливим обладнанням. Особи, які використовують панцюгову пилу, повинні бути здоровими та мати добру фізичну форму. Ви повинні мати добрий зір, спритність, вміти тримати рівновагу та мати навички ручної праці. Якщо ви маєте сумніви, не використовуйте панцюгову пилу. Під час роботи з пристроєм завжди надягайте захисну каску із сітчастим забралом, щоб зменшити ризик травмування обличчя та голови власним відскоком.

Залишкові ризики

ПОПЕРЕДЖЕННЯ

Навіть коли пристрій експлуатується за правилами, зберігаються деякі залишкові ризики. Під час використання пристрою можуть виникати такі ризики: Вібрація може спричинити травми. Слід використовувати належні інструкції для кожного виду робіт, використовувати відповідні рукавиці та обмежувати час роботи та впливу вібрації. - Шум може спричинити пошкодження органів слуху. Слід використовувати засоби для захисту органів слуху та обмежувати тривалість впливу шуму. - Порізи при контакті з - Відкриті зуби - Панцюгова пила. - Порізи внаслідок непередбачених, раптових рухів або відскоку шини. - Порізи та ризик потрапляння під шкіру частинок, що летять із панцюгової пили. Травми, спричинені кинутими предметами (стружка, тріска). Відкидання частинок.

• Контакт з мастилом або маслом.

Зменшення ризику

ОБЕРЕЖНО

Тривале використання пристрою може призвести до порушення кровообігу в руках, спричиненого вібрацією. Загальноприйняте значення тривалості безпечного використання встановити неможливо, тому що воно залежить від багатьох факторів: - Індивідуальна схильність до поганого кровообігу (часті холодні пальці, поколювання у пальцях). Низька температура навколишнього середовища. Для захисту рук слід надягати теплі рукавиці. - Порушення кровообігу через міцне захоплення. - Безперервна робота більш шкідлива, ніж робота з перервами. У разі регулярного використання пристрою протягом тривалого часу та повторюваних симптомів (поколювання у пальцях, холодні пальці) слід звернутися до лікаря.

Використання за призначенням

НЕБЕЗПЕКА

Використання за призначенням

Небезпека для життя внаслідок приїзду

Використовувати пристрій лише за призначенням.

• Панцюгова пила призначена для правильного використання.
• Панцюгова пила призначена тільки для робіт по простому дереву. Зміцнення безпеки панцюгової пили необхідно завжди тримати обома руками.
• Машина була розроблена для розплющення рілок, стовбурів та балок. Довжина розплющини визначається максимальним можливим діаметром розплющеного матеріалу.
• Машину можна використовувати тільки для різання деревини. Не використовуйте машину за вологих умов або під дощем. Використовуйте машину тільки в умовах гарного освітлення.
• Передовані і не схвалені виробником зміни у пристрій заборонені з міркувань безпеки.

Будь-яке інше використання неприпустиме. За ризики, що виникають внаслідок неприпустимого використання, несе відповідальність користувач.

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої містять цінні матеріали, придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори або масла, які у разі

Неправильне зберігання з ними або неправильна утилізація можуть створити потенційну небезпеку для здоров'я людей та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовими відходами.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH

Група та запасні деталі

Слід використовувати лише оригінальні прилади та оригінальні запасні частини, тому що вони гарантують безпечну та безперебійну експлуатацію пристрою. Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірте комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельну організацію, яка продала пристрій.

Запобіжні пристрої

ОБЕРЕЖНО

Висувні або змінні запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту.

Забороняється змінювати запобіжні пристрої, нехтуючи ними.

Ланцюг із низьким ризиком відскоку

Ланцюг із низьким ризиком відскоку зменшує ймовірність відскоку.

Обмежувальні зубці (обмежувачі глибини) перед кожним різальним зубом запобігають надмірному заглибленню зубів у зоні відскоку, знижуючи таким чином ризик відскоку.

Під час гостріння ланцюга є ризик притуплення цієї захисної функції. Якщо продуктивність падає, ланцюг необхідно замінити або звернутися за безпекою. У якості запасних частин використовуйте тільки комбінацію шини або ланцюга, рекомендовану виробником.

Шина

Зазублені шини мають менший радіус кінчика, ризик відскоку буде меншим.

Тому для виконання завдань слід користуватися шиною з відповідним ланцюгом, що має мінімальну достатню довжину. Занадто довгі шини підвищують ризик втрати контролю під час різання.

	Загаловий 3нак посяджени
	Перед увашиям в有很大 симпунаразцю 03найоматись 3 Inc时报укцию 3有很大 симпунаразцю та усima Вkaазовами 3 Текниб ecзpekn.

	Пид час роботи 3 писсторем слд Корисувашия рпідахими засобами Засcentу голови, оочь та органов сных.
	Пид час роботи 3 писсторем Викорисувашие нековозер Взутters.
	Пид час роботи 3 писсторем Викорисувашие нековозер Бутters.
	Небезке дая жittая винлідок Відск_OKу ланцюгови пілі. Ніkonи не Торкайся заembedтів, які розпліюсы, Кінчіkomшін.
	Небезке дая жittая винлідок Небеонлібоваших рухів ланцюгови пілі. 3авжди трумаіte ланцюгову піліу дівома руками.
	Небезке дая жittая винлідок Небеонлібоваших рухів ланцюгови пілі. Ніkonи не трумаіte писстri. пішіе оndісю рухію.
	Засицати писстriі від Впільвуdoesу та ВOLORи.
	Гарантованій рі'veьь 3вухово тіwick, Зазаначеній на有很大і龟пекеті, стонов'tь 105 dB.
	Панцюгove ra'llьмо 3вільн'tься.
	Панцюгove ra'llьмо 3atitschetyя Панцюгove пол'tho 6уde 3a6nokobanhe.
	Зmaцунній піній пінцюга
	Оьер taiіte дія рereуліваньіні看法у панцюга: + = Hataуваньі пінцюга - = Oclapileнny пінцюга
	Напspr'm руху пінцюга (Mapkyвань Знaxodntься під кришкою)

Захисне обладнання

НЕБЕЗПЕКА

Небезпека отримання травми! Під час роботи з пристроєм використовуйте відповідні засоби захисту. Дотримуйтесь місцевих правил техніки безпеки.

Захист голови

Під час роботи з пристроєм користуйтеся захисною каскою, що відповідає стандарту EN 397 або має маркування CE.

Під час роботи з пристроєм користуйтеся засобом захисту органів слуху, що відповідає стандарту EN 352-1 або має маркування CE.

Для захисту від тріски, що летить, користуйтеся прозорими захисними окулярами, що відповідають

стандарту EN 166 або мають маркування CE. Або скористайтеся лицевим щитком, що відповідає стандарту EN 1731 і має маркування CE. У спеціалізованих магазинах можна знайти захисні каски із вбудованими засобами захисту органів слуху та щитками для захисту обличчя.

Куртка для роботи з ланцюговою пилкою

Під час роботи з пристроєм надягніть куртку для роботи з ланцюговою пилкою, що відповідає стандарту EN 381-11 і має маркування CE.

Захисні рукавиці

Під час роботи з пристроєм надягніть захисні рукавиці із захистом від порізів, що відповідають стандарту EN 381-7 і мають маркування CE.

Захист ніг

Під час роботи з пилкою використовуйте повний захист ніг, що відповідає стандарту EN 381-5 і має маркування CE.

Захисне взуття

Під час роботи з пристроєм використовуйте нековзне захисне взуття, що відповідає стандарту EN 20345 і має маркування із зображенням ланцюгової пилки. Це є гарантією того, що захисне взуття відповідає стандарту EN 381-3. Якщо ви використовуєте ланцюгову пилку епізодично, грунт рівний і ризик перешкод або застрягання кущів невеликий, можна використовувати захисне взуття з залізним носом і захисні гетри, що відповідають стандарту EN 381-9.

Опис пристрою

У цій інструкції з експлуатації описано максимальну комплектацію. Комплект поставки відрізняється залежно від моделі (див. упаковку).

Робоча Hanpyra V 36
Швдiktьхолосторохodym/s	23
ланцюгa
Об'смбaka панцюrogоро масда ml 160

Розраховані значення згідно з EN 60745-1, EN 60745-2-13

Ровenvь звекового ТИСКУ LpA	dB(A) 92,9
Пожибka KpA	dB(A) 3,0
Ровenvь звековóinotужностi LWA	dB(A) 103,9
Пожибka KWA	dB(A) 1,1
Величина Вібрацій на руçi/kистi bID пера NMы оі рукі	m/s2	3,0
Величина Вібрацій на руçi/kистi bID за NMы оі рукі	m/s2	3,4
Пожибka KM/s	2	1,5
Розмірі та Bara
Довужина xширина x BИСОТа	mm	904 x 217 x 261
Довужinaшinu	mm	400
Довужina зрізань	mm	340
Крok панцюга	in	3/8
Bara (бeз akумен'tорного 6лoka)	kg 5,0

Внесення технічних змін.

Значення вібрації

ПОПЕРЕДЖЕННЯ

Зазначене значення вібрації виміряне за допомогою стандартного методу випробування і може використовуватися для порівняння з іншими пристроями. Зазначене значення вібрації може бути використано у попередній оцінці навантаження. Залежно від способу використання пристрою, рівень вібрації під час роботи пристрою може відрізнятися від зазначеного загального значення.

Пристрої зі значенням вібрації рука-плече > 2,5 м/с² (див. Галові технічні характеристики з екрана)

ОБЕРЕЖНО: Під час безперервного використання пристрою протягом декількох годин може з'явитися втома.

Дякуємо, що тримаєте руки в рукавицях.

• Періодично робіть паузи в роботі.

Декларація про відповідність стандартам ЄС

МИ ЗАЯВЛЯЄМО, ЩО НИЖЧЕЗАЗНАЧЕНА МАШИНА НА ОСНОВІ СВОЄЇ КОНСТРУКЦІЇ ТА КОНСТРУКТИВНОГО ВИКОНАННЯ, А ТАКОЖ У ВИПУЩЕНІЙ НАМИ МОДЕЛІ, ВІДПОВІДАЄ СПЕЦІАЛЬНИМ ОСНОВНИМ ВИМОГАМ ЩОДО БЕЗПЕКИ ТА ЗАХИСТУ ЗДОРОВ'Я, ПРЕДСТАВЛЕНИМ НИЖЧЕ ДИРЕКТИВИ ЄС. У РАЗІ ВНЕСЕННЯ НЕУЗГОДЖЕНИХ З НАМИ ЗМІН ДО МАШИНИ ЦЯ ЗАЯВА ВТРАЧАЄ СВОЮ ЧИННІСТЬ. Вріб: акумуляторна ланцюгова пила Тип: 1.042-504.x

Відповідні директиви ЄС

2014/30/ЄС

2006/42/ЄС (+2009/127/ЄС)

2011/65/ЄС

2000/14/ЄС (+2005/88/ЄС)

Застосовані гармонізовані стандарти

EN 50581:2012

EN 55014-1:2017

EN 55014-2:2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Застосований метод оцінки відповідності

2000/14/EC зі змінами згідно з 2005/88/EC: Додаток V

Рівень звукової потужності, дБ(А)

Виміряний: 103,9

Гарантований: 105

Уповноважений орган, 0197 TUV Rheinland LGA

Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Germany (Німеччина), здійснив випробування ЕС типового зразка, номер сертифіката: BM 50452505 0001

Особа, що підписується, від імені та за дорученням керівництва.

>2,5 м/с² (зазначене значення вібрації для ручного інструменту згідно з технічними стандартами)

АБАЛАНЬИЗ·Кэп

сафаммы, узькісі нааданагьібігь

Курьфыгьыгь есму Касиемігь Хофалмуга екейумумкігь.

• Кōнōбьі Кōргау уωігь Хьігьі Кōнфганмапōбьі Кōнбагьігьōбьі. Кумьіса хуі узіісмеп Хасаан турьігьіз.

ЕО стандарттарға сəнкестігі туралы Декларация

Осыған Төменде көрсетілген және машина қауіпсіздік және денсаулық қорғау бойынша ЕО Директиваларының талаптарына сәйкес келетінін мәлімдейміз. Бізге және келісісіз машинаның конструкциясы езгертерге және кафдайда осы декларация ез күшінде.

Тип: Акумуляторлы шығыр

Тип: 1.042-504.x

Қолданыстағы ЕО директивтері

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Қолданылатын біріздендірілген стандарттар

EN 50581:2012

EN 55014-1:2017

EN 55014-2:2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Виробник заявляє про відповідність

Директива 2000/14/ЄС зі змінами 2005/88/ЄС:

Рівень звукової потужності

Виміряний рівень звукової потужності (A)

Гарантований: 103,9

Виміряний: 105

Орган із сертифікації, 0197 TUV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Нюрнберг, Німеччина

Знак ЄС, сертифікат №: BM 50452505 0001

Цей документ дійсний лише разом із технічним паспортом та інструкцією з експлуатації.

Х. Йеннер
