ПОСІБНИК КОРИСТУВАЧА HDS 9204 Classic Kärcher

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. ● Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб. ●У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника. ●Під час розпакування пристрою перевірити його комплектність і цілісність. Комплект поставки див. на рисунку А. ●У разі експлуатації на висоті близько 800 м над рівнем моря звернутися до свого дилера, щоб відрегулювати налаштування пальника на висоту і знижений вміст кисню. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Додаткова інформація про захист

• Не допускати потрапляння моторної оливи, мазуту, дизельного палива та бензину в навколишнє середовище. Бережіть ґрунт і утилізуйте відпрацьоване масло екологічно чистим способом. Огляд пристрою Опис пристрою Малюнок A 1 Гумова кришка 2 Паливний фільтр попереднього очищування 3 Перемикач рівня 4 Пальник 5 Електропідвід 6 Тримач для транспортуванням краном 7 Насосний вузол 8 Нарізна пробка оливозаливного отвору 9 Покажчик рівня оливи 10 Пробка оливозливного отвору 11 Затискач 12 Шланг (система еластичного демпфування) системи запобігання у разі нестачі води 13 Система запобігання у разі нестачі води 14 Сітчастий фільтр в системі запобігання у разі нестачі води 15 Двигун нагнітача 16 Нагнітач пальника 17 Паливний фільтр 18 Заводська табличка 19 Електромагнітний клапан пального 20 Паливний насос 21 Колесо зі стоянковим гальмом 22 Рама 23 Панель керування 24 Тримач високонапірного пістолета зі струминною трубкою 25 Трансформатор запалювання 26 Патрубок для підведення води 27 Підключення високого тиску 28 Фільтр тонкого очищення (вода) 29 Тримач шланга 30 Шланг високого тиску 31 Підтримуюча скоба 32 Накидна гайка 33 Сітчастий паливний фільтр 34 Наливна горловина для пального Загальні вказівки p. 214
• Охорона довкілля p. 214

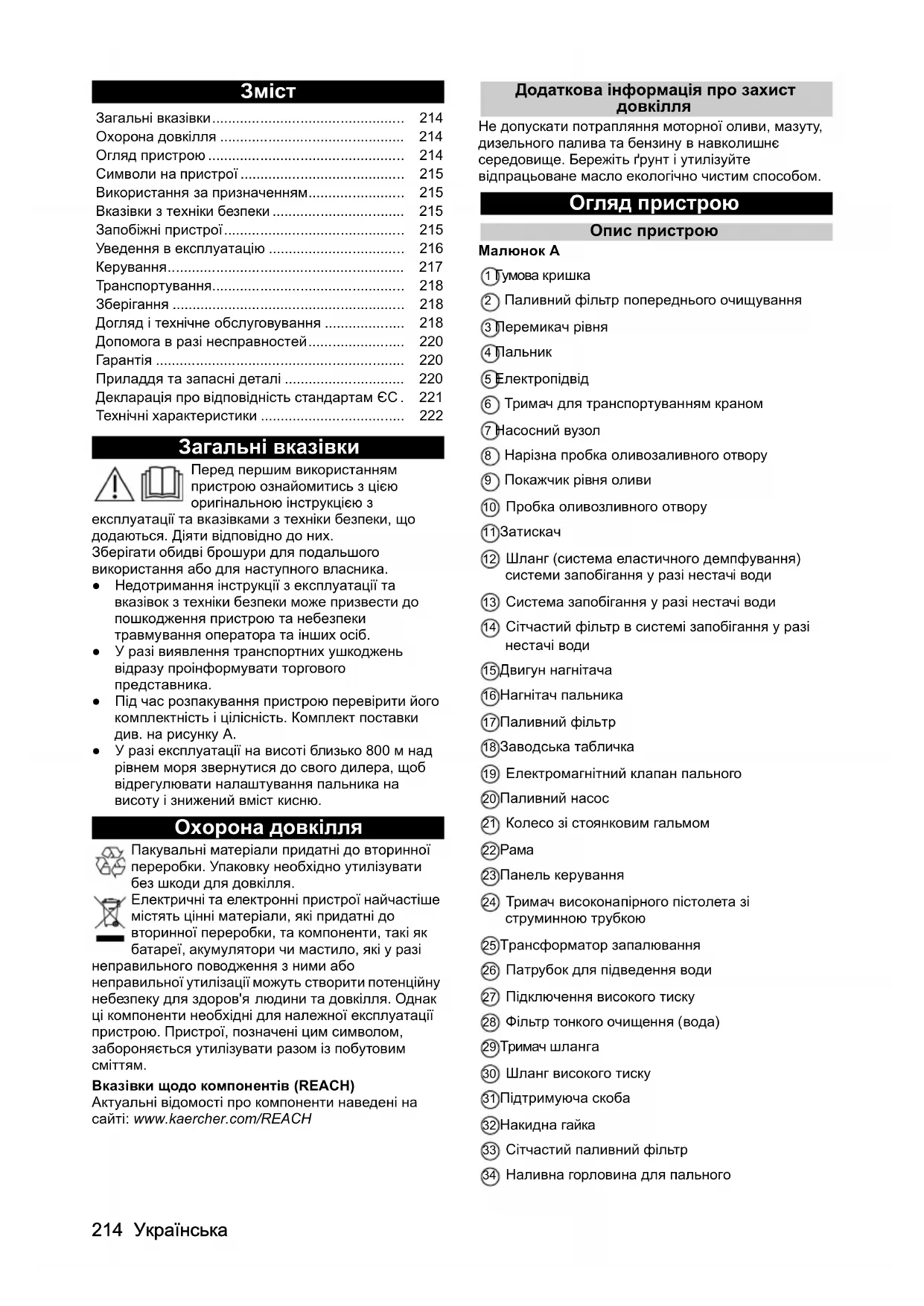

• Огляд пристрою p. 214
• Символи на пристрої p. 215
• Використання за призначенням p. 215
• Вказівки з техніки безпеки p. 215
• Запобіжні пристрої p. 215
• Уведення в експлуатацію p. 216
• Керування p. 217
• Транспортування p. 218
• Зберігання p. 218
• Догляд і технічне обслуговування p. 218
• Допомога в разі несправностей p. 220
• Гарантія p. 220
• Приладдя та запасні деталі p. 220
• Декларація про відповідність стандартам ЄС . 221 Технічні характеристики Українська 215 35 Паливний бак 36 Струминна трубка 37 Високонапірний пістолет 38 Спускний важіль 39 Запобіжний фіксатор високонапірного пістолета 40 Сопло високого тиску Панель керування Малюнок B 0/OFF = вимк. 1 Вимикач пристрою 2 Режим роботи: з холодною водою 3 Режим роботи: з гарячою водою (e = режим Eco, гаряча вода макс. 60 °C) 4 Контрольна лампа пального Символи на пристрої Використання за призначенням Пристрій передбачено лише для миття, наприклад, машин, транспортних засобів, будівель, інструментів, фасадів, терас та садового інвентарю. p. 222

Використовується на автозаправних станціях або в інших небезпечних зонах Небезпека травмування Дотримуватись відповідних правил техніки

Не допускати потрапляння стічних вод, що містять мінеральну оливу, у землю, водойми або каналізацію. Виконуйте мийку двигуна або днища лише в відповідних місцях за допомогою масловідділювача. Граничні значення для водопостачання

Забруднена вода Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень. Для водопостачання застосовуються такі граничні

● Значення pH: 6,5-9,5 ● Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см ●Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л ●Речовини, що фільтруються: < 50 мг/л, неабразивні речовини ● Вуглеводні: < 20 мг/л ●Хлориди: < 300 мг/л ●Сульфати: < 240 мг/л ●Кальцій: < 200 мг/л ● Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO

●Залізо: < 0,5 мг/л ● Марганець: < 0,05 мг/л ●Мідь: < 2 мг/л ●Активний хлор: < 0,3 мг/л ●Без неприємних запахів Вказівки з техніки безпеки Щодо пристрою діють такі правила техніки безпеки: ●Під час роботи з рідкоструминними апаратами слід дотримуватись відповідних національних

●Дотримуватись відповідних національних правил техніки безпеки відповідно до законодавства. Необхідно регулярно перевіряти роботу рідкоструминних апаратів і результат перевірки оформляти письмово. ●Пам'ятати, що нагрівач пристрою являє собою топкову установку. Необхідно регулярно перевіряти топкові установки, дотримуючись відповідних національних законодавчих норм. ● Забороняється будь-яким чином змінювати пристрій та приладдя. Запобіжні пристрої Запобіжні пристрої призначені для захисту користувача; забороняється їх вимикати або ігнорувати. Запобіжний клапан ● Запобіжний клапан відкривається у разі несправності манометричного вимикача. ● Запобіжний клапан налаштований та опломбований на заводі. Регулювання дозволяється виконувати лише співробітникам сервісної служби. Система запобігання у разі нестачі води ●Система запобігання у разі відсутності води перешкоджає увімкненню пальника у разі нестачі

● Сітчастий фільтр перешкоджає забрудненню пристрою і повинен регулярно очищатися. Обмежувач температури відпрацьованих

Обмежувач температури відпрацьованих газів вимикає пристрій, коли температура відпрацьованих газів стає занадто високою. Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на сам пристрій. Захищати пристрій від морозу. Небезпека через електричну напругу. Роботи з електричною системою можуть виконувати тільки кваліфіковані електрики або уповноважений персонал.

для здоров’я через токсичні відпрацьовані гази. Не вдихати відпрацьовані газі. Небезпека опіку об гарячу поверхню.216 Українська Уведення в експлуатацію 몇 ПОПЕРЕДЖЕННЯ Пошкоджені компоненти Небезпека травмування Перевірте справність пристрою, приладдя, підвідних трубопроводів і підключень. У разі наявності несправностей користуватися пристроєм не дозволяється.

1. Зафіксувати стоянкове гальмо.

Перевірте рівень мастила в насосі високого тиску

Помутніле мастило Пошкодження пристрою У разі помутніння мастила негайно зверніться до авторизованого сервісного центру.

1. Поставити пристрій на рівну поверхню.

2. Перевірити рівень мастила в насосі високого

тиску за покажчиком рівня мастила. Рівень мастила має знаходитись посередині покажчика рівня.

3. За необхідності долити оливу.

Активація видалення повітря з бака для

1. Викрутити нарізну пробку.

2. Вкрутити нарізну пробку оливозаливного отвору.

Установлення приладдя

1. Під'єднати струминну трубку до високонапірного

пістолета й затягнути вручну.

2. Установити сопло високого тиску на струминну

3. Установити і затягнути вручну накидну гайку.

4. Під'єднати шланг високого тиску до

високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну. Заправлення пальним

Непридатне паливо Небезпека вибуху Заливати в паливний бак лише дизельне паливо або легкий мазут. Непридатне паливо, наприклад бензин, використовувати забороняється.

Експлуатація з порожнім паливним баком Вихід з ладу паливного насоса Ніколи не запускати пристрій з порожнім паливним

1. Відкрити кришку бака.

3. Закрити кришку бака.

4. Витерти пролите пальне.

Патрубок для підведення води 몇 ПОПЕРЕДЖЕННЯ Небезпека через зворотний потік забрудненої води в мережу питного водопостачання Небезпека для здоров'я Дотримуватись правил, установлених підприємством з водопостачання. Згідно з чинними правилами не дозволяється експлуатація пристрою без системного розділювача в мережі питного водопостачання. Використовувати системний розділювач KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип BA. Вода, що пройшла через системний розділювач, класифікується як непридатна для пиття. Системний розділювач під’єднувати лише до лінії водопостачання, але в жодному разі не безпосередньо до патрубка пристрою для підключення водопостачання. ● Параметри підключення див. в розділі «Технічні характеристики».

Шланг подачі води не входить до

Системний розділювач не входить до комплекту

1. Приєднати системний розділювач до лінії подачі

води (наприклад, до водопровідного крану).

2. Приєднати шланг подачі води (мінімальна

довжина 7,5 м, мінімальний діаметр 1") до патрубка для підведення води пристрою і до системного розділювача.

3. Відкрити лінію подачі води.

Подача води з бака насосом

Всмоктування рідин, що містять розчинники, або питної води Ризик порушень та пошкоджень, забруднення питної води Ніколи не всмоктувати рідини, що містять розчинники, такі як розріджувач фарби, бензин, олива або нефільтрована вода. Ущільнення в пристрої не є стійкими до розчинників. Туман, що виникає під час розбризкування, є легкозаймистим, вибухонебезпечним та отруйним.

всмоктувати воду з резервуарів для питної води.

1. Приєднати всмоктувальний шланг (діаметр не

менше 1") до патрубка для підведення води.

2. Опустити всмоктувальний шланг у зовнішнє

Максимальна висота всмоктування: 0,5 м Електричне підключення

Невідповідні електричні подовжувачі Ураження електричним струмом Просто неба використовувати тільки придатний для цього електричний подовжувач з відповідним маркуванням та достатнім діаметром кабелю. Переконайтеся, що штекер і муфта використовуваного подовжувача водонепроникні. Завжди повністю розгортайте подовжувачі.

Перевищення повного опору мережі Удар електричним струмом внаслідок короткого

Не можна перевищувати максимально допустимий імпеданс в точці підключення до електричної мережі (див. «Технічні характеристики»). У разі виникнення питань щодо імпедансу мережі в точці підключення потрібно звернутися до організації, що постачає електроенергію. ● Параметри підключення зазначені в розділі «Технічні характеристики» і на

табличці.Українська 217 ●Електричні з’єднання повинні бути виконані електромонтажником і відповідати IEC 60364-1.

Горючі рідини Небезпека вибуху Не розпилювати легкозаймисті рідини.

Експлуатація без струминної трубки Небезпека травмування Не експлуатувати пристрій без встановленої струминної. Перед кожним використанням перевіряйте міцність посадки струминної трубки. Гвинтове з'єднання струминної трубки має бути затягнуте

Струмінь води високого тиску Небезпека травмування Забороняється фіксувати спускний важіль у робочому положенні. Перед виконанням будь-яких робіт на пристрої заблокувати високонапірний пістолет, відкинувши запобіжний фіксатор і зафіксувавши його. Тримати високонапірний пістолет і струминну трубку обома руками.

Експлуатація з порожнім паливним баком Вихід з ладу паливного насоса Ніколи не запускати пристрій з порожнім паливним

1. Вимкнути пристрій і натискати високонапірний

пістолет, доки тиск в пристрої не буде скинуто.

2. Заблокувати високонапірний пістолет,

відкинувши запобіжний фіксатор і зафіксувавши

1. Установити необхідний режим роботи за

допомогою вимикача пристрою. Прилад вмикається на короткий час і вимикається, як тільки досягається робочий тиск.

2. Розблокувати високонапірний пістолет, склавши

запобіжний фіксатор і зафіксувавши його. Під час натискання високонапірного пістолета пристрій знову вмикається.

Якщо з сопла високого тиску не виходить вода, видалити повітря з насоса. Див. пункт «Пристрій не створює тиск» у розділі «Допомога у разі несправностей».

Щоб уникнути пошкоджень унаслідок високого тиску, спочатку завжди направляти струмінь високого тиску на оброблюваний об'єкт з великої

1. Установити температуру миття відповідно до

очищуваної поверхні. Миття холодною водою Для усунення легких забруднень і для чистового миття, наприклад, садово-городнього інвентарю, терас, інструментів. Рівень Eco Використовується найбільш економічний температурний режим роботи пристрою (макс. 60 °C). Миття гарячою водою

Гаряча вода Небезпека опіків Уникати контакту з гарячою водою.

1. Установити необхідну температуру за допомогою

вимикача пристрою. Рекомендовані температури миття ● 30-50 °C: легкі забруднення ●Макс. 60 °C: забруднення, що містять білок, наприклад, у харчовій промисловості ● 60-90 °C: миття автомобілів, машин Переривання роботи

1. Заблокувати високонапірний пістолет,

відкинувши запобіжний фіксатор і зафіксувавши

Небезпека опіку гарячою водою Небезпека опіків Після миття гарячою водою дати попрацювати пристрою для охолодження не менше 2 хвилин з холодною водою та відкритим високонапірним пістолетом.

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Увімкнути насос за допомогою вимикача

пристрою та дати йому попрацювати 5-10

4. Закрити високонапірний пістолет.

5. Встановити вимикач на «0/OFF».

штепсельну вилку з розетки тільки сухими руками.

7. Від'єднати від джерела водопостачання.

8. Натискати високонапірний пістолет, доки в

пристрої не буде скинуто тиск.

9. Заблокувати високонапірний пістолет,

відкинувши запобіжний фіксатор і зафіксувавши

Не перегинати шланг високого тиску й електричний кабель.

1. Вставити високонапірний пістолет зі струминною

трубкою у тримач на рамі.

2. Змотати шланг високого тиску та електричний

кабель і повісити їх на тримачі.218 Українська Захист від морозу

Небезпека через замерзання Руйнування пристрою в результаті замерзання

Зберігати пристрій, з якого не була повністю злита вода, в захищеному від морозу місці. У разі пристроїв, які підключені до димаря, необхідно стежити за попаданням холодного

Холодне повітря, що надходить через димар Небезпека пошкодження Коли зовнішня температура нижче 0 °C, від'єднати пристрій від димаря.

1. Вивести пристрій з експлуатації, якщо зберігання

в місці, захищеному від морозу, неможливе. Призупинення експлуатації Під час тривалих перерв в експлуатації або у разі неможливості зберігання в місці, захищеному від

2. Промити пристрій антифризом.

1. Від’єднати шланг подачі води та шланг високого

2. Від’єднати лінію підведення від дна котла і дати

стекти воді з нагрівального змійовика.

3. Залишити пристрій увімкненим

протягом не більше 1 хвилини доти, доки насос і трубопроводи не спорожняться. Промивання пристрою антифризом

Дотримуватись інструкцій з використання

1. Повністю промити пристрій (пальник вимкнений)

звичайним антифризом. Це також забезпечує певний захист від корозії. Транспортування

Неналежне транспортування Небезпека пошкодження Захищати спускний важіль високонапірного пістолета від пошкоджень.

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

1. Під час транспортування в транспортних засобах

закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню. Транспортування краном

Неналежне транспортування краном Небезпека травмування падаючим пристроєм або падаючими предметами Дотримуватись місцевих правил техніки безпеки і вказівок з техніки безпеки. Пристрій дозволяється транспортувати за допомогою крана тільки особам, що пройшли інструктаж з керування краном. Перед кожним транспортуванням краном перевіряти підйомний механізм на наявність пошкоджень. Перед кожним транспортуванням краном перевіряти тримачі на пристрої на відсутність пошкоджень. Піднімати пристрій лише за тримачі для транспортування краном. Не застосовувати ланцюгові стропи. Фіксувати піднімальний пристрій від ненавмисного від'єднання вантажу. Перед транспортуванням краном зняти струминну трубку з високонапірним пістолетом

інші незакріплені предмети. Під час процесу підйому забороняється транспортувати на пристрої будь-які предмети. Не стояти під вантажем. При цьому стежити за тим, щоб у небезпечній зоні крана не знаходились люди. Не залишати пристрій підвішеним до крана без

1. Закріпити піднімальний пристрій на тримачах

для транспортування пристрою краном. Малюнок C

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Догляд і технічне обслуговування

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм Небезпека травмування, ураження електричним

Перед проведенням робіт на пристрої вимкнути

Витягти штепсельну вилку.

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Увімкнути насос за допомогою вимикача

пристрою та дати йому попрацювати 5-10

4. Закрити високонапірний пістолет.

5. Встановити вимикач на «0/OFF».

штепсельну вилку з розетки тільки сухими руками.

7. Від'єднати від джерела водопостачання.

8. Натискати високонапірний пістолет, доки в

пристрої не буде скинуто тиск.

9. Заблокувати високонапірний пістолет,

відкинувши запобіжний фіксатор і зафіксувавши

10. Дати пристрою охолонути.

Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією.Українська 219 Періодичність технічного обслуговування

Помутніле мастило Пошкодження пристрою У разі помутніння мастила негайно зверніться до авторизованого сервісного центру.

1. Очистити фільтр тонкого очищення.

2. Очистити паливний фільтр.

3. Очистити паливний фільтр попереднього

4. Очистити паливний фільтр.

5. Перевірити рівень оливи.

1. Очистити сітчастий фільтр у системі запобігання

у разі нестачі води. Кожні 500 годин експлуатації, але не рідше одного разу на рік

2. Видалити накип із пристрою.

3. Доручити сервісній службі виконати технічне

обслуговування пристрою. Роботи з технічного обслуговування Очистити фільтр тонкого очищення

1. Скинути друк на приладі.

2. Відкрутити фільтр тонкого очищення,

розташований на головці насоса.

3. Зняти фільтр тонкого очищення і вийняти змінний

фільтруючий елемент.

4. Очистити фільтруючий елемент чистою водою чи

5. Знову зібрати у зворотній послідовності.

Очищення паливного фільтра

1. Вибити паливний фільтр. Не допускати

потрапляння пального до навколишнього середовища. Очищення паливного фільтра попереднього

1. Зняти гумову кришку з паливного бака.

2. Очистити паливний фільтр попереднього

3. Установити гумову кришку на місце.

Очищення паливного фільтра

1. Зняти паливний фільтр.

2. Очистити паливний фільтр.

3. Установити паливний фільтр на місце.

Очищення сітчастого фільтра в системі запобігання у разі нестачі води

2. Витиснути затискач і витягнути шланг (система

еластичного демпфування) системи запобігання у разі нестачі води.

3. Витягти сітчастий фільтр.

За потреби прибл. на 5 мм вкрутити гвинт M8 і вийняти сітчастий фільтр.

4. Помити сітчастий фільтр водою.

5. Вставити сітчастий фільтр.

6. Повністю вставити шланговий ніпель у систему

запобігання у разі нестачі води і закріпити його затискачем. Очищення паливного бака

1. Зняти гумову кришку з паливного бака.

2. Відкрутити підтримуючу скобу і зняти паливний

3. Промити паливний бак.

4. Установити паливний бак на місце і прикріпити

5. Установити гумову кришку на місце.

Заміна оливи Марка оливи та рівень заповнення зазначені у розділі «Технічні характеристики».

1. Підготувати приймальну ємність для

близько 0,5 літра оливи.

2. Послабити пробку оливозливного отвору.

3. Злити оливу в приймальну ємність.

Утилізувати відпрацьовану оливу без шкоди для навколишнього середовища або здати її в передбачений для цього приймальний пункт.

4. Знову затягнути пробку оливозливного отвору,

крутний момент 20...25 Нм.

5. Відкрутити нарізну пробку оливозаливного

6. Повільно залити нову оливу

до середини покажчика рівня. Слід забезпечити можливість виходу бульбашок повітря.

7. Вкрутити нарізну пробку оливозаливного отвору.

Зневапнювання приладу У разі відкладень у трубопроводах підвищується опір потоку, що у свою чергу сильно підвищує навантаження на двигун.

Небезпека через горючі гази Небезпека вибуху Під час зневапнювання приладу забороняється палити. Забезпечити достатню вентиляцію.

Небезпека через електроліт Небезпека хімічних опіків Носити захисні окуляри та рукавички.

Для видалення відповідно до законодавства дозволяється використовувати тільки перевірені засоби для видалення накипу зі знаком технічного

● 101 RM (№ замовлення 6.295-398.0)

1. Заповнити 20-літровий бак 15 літрами води.

2. Додати 1 літр засобу для видалення накипу.

3. Підключити шланг подачі води безпосередньо до

частини насоса і опустити вільний кінець у бак.

5. Увімкніть пристрій.

6. Відкрити високонапірний пістолет і не закривати

його під час видалення накипу.

7. Вимкнути пристрій і дати йому постояти 20

хвилин. Високонапірний пістолет повинен залишатися відкритим.

8. Потім відкачати воду з пристрою.

Для захисту від корозії та нейтралізації залишків кислоти рекомендується наприкінці прокачати крізь прилад лужний розчин (наприклад, RM 81).220 Українська Допомога в разі несправностей

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм Небезпека травмування, ураження електричним

Перед проведенням робіт на пристрої вимкнути

Витягти штепсельну вилку. Пристрій не працює Немає напруги в мережі

1. Перевірити підключення до мережі і підвідну

Помилка в електроживленні або занадто високе споживання струму двигуном

1. Перевірити мережеве з'єднання та

2. Повідомити сервісну службу.

Перевантаження/перегрів двигуна або спрацював обмежувач температури відпрацьованих газів, або спрацював захисний контакт обмотки двигуна

1. Встановити вимикач на «0/OFF».

2. Дати пристрою охолонути.

3. Увімкніть пристрій.

Помилка виникає повторно

1. Повідомити сервісну службу.

Датчик полум’я вимкнув пальник

1. Повідомити сервісну службу.

Світиться контрольна лампа пального Паливний бак

Прилад не створює тиску Повітря в системі

1. Видалення повітря з насоса:

a Відкрутити сопло зі струминної трубки. b Дати пристрою попрацювати, поки вода не почне текти без бульбашок повітря. c У разі проблем під час видалення повітря запустити пристрій на 10 секунд, потім вимкнути його. Повторити процес кілька разів. d Вимкнути

2. Перевірити з'єднання та лінії.

Фільтр тонкого очищення забруднений

1. Очистити фільтр тонкого очищення, за потреби

Кількість води, що подається, занадто низька

1. Перевірити частоту обертання двигуна (див.

«Технічні характеристики»). Пристрій протікає, вода капає з нижньої частини

Негерметичність насоса

1. У разі сильного протікання звернутися в сервісну

службу для перевірки пристрою.

Допускається 3 краплі на хвилину. Пристрій постійно вмикається і вимикається за закритого високонапірного пістолета Протікання у системі високого тиску

1. Перевірити систему високого тиску та з'єднання

на герметичність. Пальник не запускається Нестача води

1. Перевірити підключення води і підвідні лінії.

2. Очистити сітчастий фільтр у системі запобігання

Паливний фільтр попереднього очищення забруднений

1. Очистити/замінити паливний фільтр

попереднього очищення. Паливний фільтр забруднений

1. Очистити/замінити паливний фільтр.

Немає іскри запалювання

1. Якщо під час роботи приладу через оглядове

вікно не спостерігається появи іскри, слід перевірити пристрій у сервісній службі. Незважаючи на нестачу води пальник не вимикається Протікання у системі високого тиску

систему високого тиску та з'єднання на герметичність. Герконове реле у системі запобігання у разі нестачі води залипнуло або застряг магнітний поршень

1. Повідомити сервісну службу.

Установлена температура для режиму роботи з гарячою водою не досягається Нагрівальний змійовик закопчений

1. Доручити очищення пристрою від кіптяви

сервісній службі. Сервісна служба Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.Українська 221 Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий апарат високого тиску Тип: 1.030-xxx Відповідні директиви ЄС 2000/14/ЄС 2006/42/EG (+2009/127/EG) 2009/125/ЄС 2011/65/ЄС 2014/30/ЄС Застосовувані гармонізовані стандарти EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Застосований(-і) регламент(-и) (ЄС) 2019/1781 Застосовуваний метод оцінки відповідності 2000/14/ЄС: Додаток V Рівень звукової потужності, дБ(A) Виміряний: 98 Гарантований: 100 Застосовувані національні стандарти

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2021/10/01222 Українська Технічні характеристики Причина виключення відповідно до Регламенту (ЄС) 2019/1781 Додаток I Розділ 2 (12): j) Зберігається право на внесення технічних змін. HDS 9/20-4 Classic Електричне підключення Напруга мережі V 400 Фаза ~3 Частота мережі Hz 50 Ступінь захисту IPX5 Клас захисту I Під’єднувана потужність kW 7,0 Запобіжник мережі (інерційний)A16 Максимально допустимий імпеданс мережі Ω 0.3105 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa (bar) 1 (10) Температура на вході (макс.) °C 30 Витрата на вході (мін.) l/h (l/min) 1200 (20) Висота всмоктування (макс.) m 0,5 Робочі характеристики пристрою Об'єм подачі, вода l/h (l/min) 900 (15) Робочий тиск води зі стандартною форсункою MPa (bar) 20 (200) Надмірний робочий тиск на запобіжному клапані (максимальний) MPa (bar) 22 (220) Робоча температура гарячої води (максимальна)°C 80 Потужність пальника kW 64 Витрата мазуту (макс.) kg/h 5,9 Сила віддачі високонапірного пістолета N50 Розмір стандартного сопла 25050 Розміри та вага Типова робоча вага kg 145 Довжина x ширина x висота mm 880 x 700 x 900 Паливний бак l30 Насос високого тиску Кількість мастила l0,4 Марка мастила 15W40

Пальне Рідке паливо EL або дизельне паливо Розраховані значення згідно з EN 60335-2-79 Рівень звукового тиску L

dB(A) 3 Рівень звукової потужності L

dB(A) 100 Значення вібрації на руці/кисті від високонапірного

1,4 Значення вібрації на руці/кисті від струминної трубки m/s
