ПОСІБНИК КОРИСТУВАЧА KM 9060 R G Kärcher

Запуск прибора . . . . . .

6.906-132.0 Vidaus ir išorės paviršiams valyti. Kieta šoninė šluota 6.905-625.0 Skirta įsisenėjusiems nešvarumams ant iš- orės paviršių, atspari drėgmei. Minkšta šoninė šluota 6.905-626.0 Specialiai smulkių dulkių šlavimui nuo lygų grindų. Besisukantis šepetys, įprastinis 4.762-430.0 Atsparus nusidėvėjimui ir drėgmei. Su uni- versaliais šeriais vidaus ir išorės pavir- šiams. Besisukantis šepetys, minkštas 4.762-442.0 Su natūralaus pluošto šeriais, skirtas valyti smulkias dulkes nuo lygių grindų vidaus patalpose. Neatsparus drėgmei, netinka- mas abrazyviniams paviršiams. Besisukantis šepetys, kietas 4.762-443.0 Skirta įsisenėjusiems nešvarumams ant iš- orės paviršių, atspari drėgmei. Dulkių filtras 6.414-576.0 Besisukantis šepetys, antistatinis 4.762-441.0 Visų guminių padangų montavimo rinkinys 2.641-129.0 Kairiosios šoninės šluotos montavimo rinkinys 2.644-268.0 Švyturėlio montavimo rinkinys 2.643-887.0 Šluotos laikiklio rinki- nys Homebase 4.035-523.0 Griebtuvo stambioms šiukšlėms rinkinys Ho- mebase 4.035-524.0 383LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно до неї та збережіть її для подальшого користування або для наступного власника. Перед першим введенням в експлуатацію слід ознайомитися з інструкцією по техніці безпеки! Якщо при розпакуванні були виявлені пошкодження від транспортування, негайно сповістіть про це магазин, де ви купили прилад. – Нанесені на пристрій попереджувальні знаки та таблички дають важливі вказівки для безпечної експлуатації пристрою. – Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів. Інструкції із застосування компонентів (REACH) Актуальні відомості про компоненти наведені на веб-вузлі за адресою: www.kaercher.com/REACH У кожній країні діють умови гарантії, наданої відповідною фірмою- продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри. – Можна використовувати лише те обладнання та запасні частини, що дозволені для використання виробником. Оригінальне обладнання та оригінальні запасні частини є гарантією того, що пристрій буде працювати безпечно та справно. – Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Запобігає про небезпеку, яка безпосередньо загрожує та призводить до тяжких травм чи

몇 ПОПЕРЕДЖЕННЯ Запобігає про потенційно можливу небезпечну ситуацію, що може призвести до тяжких травм чи смерті.

Вказівка відносно потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

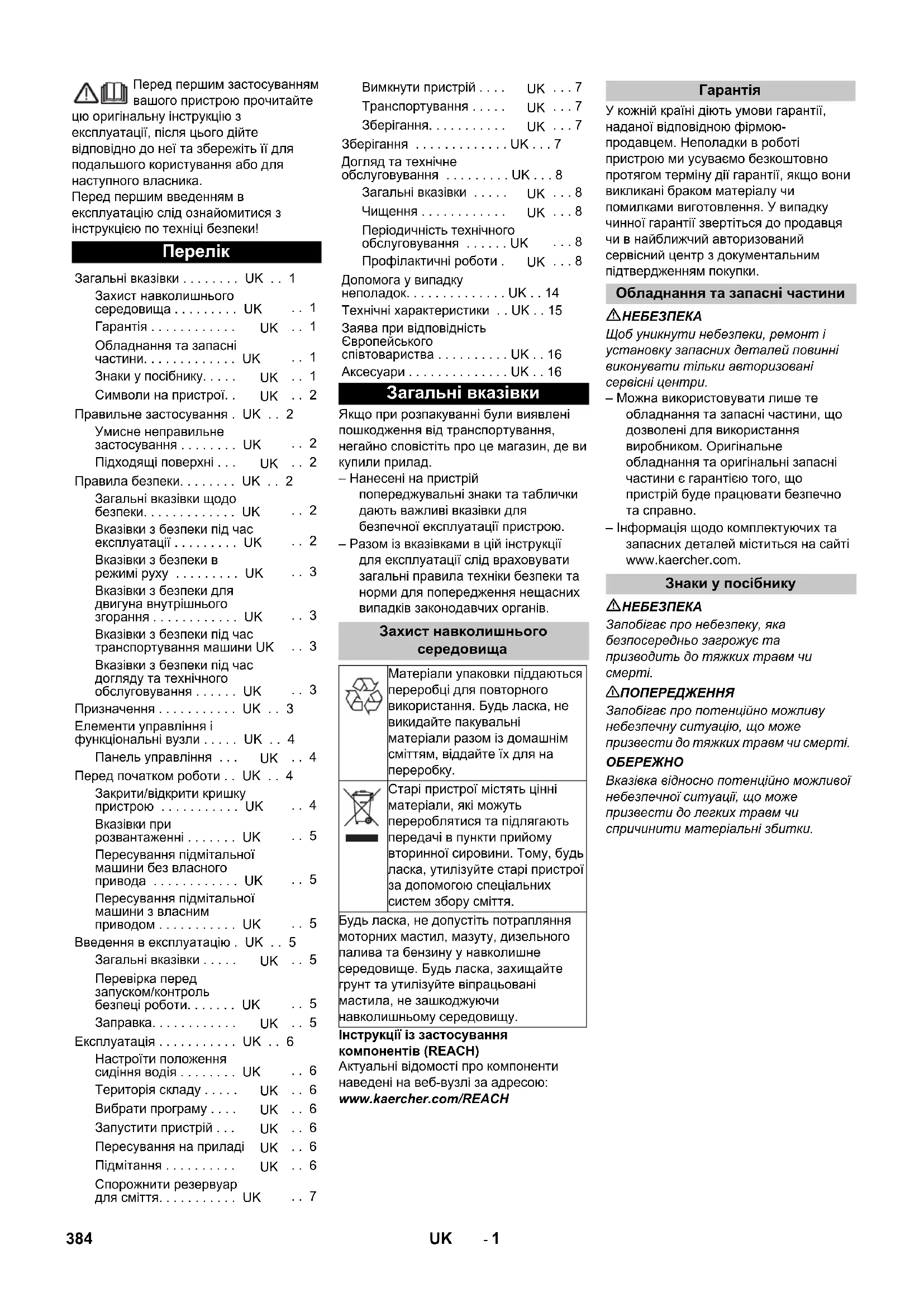

Загальні вказівки . . . . . . . . UK . . 1 Захист навколишнього середовища . . . . . . . . . UK

Гарантія . . . . . . . . . . . .

Обладнання та запасні частини. . . . . . . . . . . . . UK

Знаки у посібнику. . . . .

Символи на пристрої. .

Правильне застосування . UK . . 2 Умисне неправильне застосування . . . . . . . . UK

Підходящі поверхні . . .

Правила безпеки. . . . . . . . UK . . 2 Загальні вказівки щодо безпеки. . . . . . . . . . . . . UK

Вказівки з безпеки під час експлуатації . . . . . . . . . UK

Вказівки з безпеки в режимі руху . . . . . . . . . UK

Вказівки з безпеки для двигуна внутрішнього згорання . . . . . . . . . . . . UK

Вказівки з безпеки під час транспортування машини UK

Вказівки з безпеки під час догляду та технічного обслуговування . . . . . . UK

Призначення . . . . . . . . . . . UK . . 3 Елементи управління і функціональні вузли . . . . . UK . . 4 Панель управління . . .

Перед початком роботи . . UK . . 4 Закрити/відкрити кришку пристрою . . . . . . . . . . . UK

Вказівки при розвантаженні . . . . . . . UK

Пересування підмітальної машини без власного привода . . . . . . . . . . . . UK

Пересування підмітальної машини з власним приводом . . . . . . . . . . . UK

Введення в експлуатацію . UK . . 5 Загальні вказівки . . . . .

Перевірка перед запуском/контроль безпеці роботи. . . . . . . UK

Експлуатація . . . . . . . . . . . UK . . 6 Настроїти положення сидіння водія . . . . . . . . UK

Територія складу . . . . .

Вибрати програму . . . .

Запустити пристрій . . .

Пересування на приладі

Підмітання . . . . . . . . . .

Спорожнити резервуар для сміття. . . . . . . . . . . UK

Вимкнути пристрій . . . .

Транспортування . . . . .

Зберігання. . . . . . . . . . .

Зберігання . . . . . . . . . . . . . UK . . . 7 Догляд та технічне обслуговування . . . . . . . . . UK . . . 8 Загальні вказівки . . . . .

Чищення . . . . . . . . . . . .

Періодичність технічного обслуговування . . . . . . UK

Профілактичні роботи .

• Допомога у випадку неполадок
• UK Технічні характеристики p. 14
• UK Заява при відповідність Європейського співтовариства p. 15
• UK Аксесуари p. 16
• UK Загальні вказівки Захист навколишнього p. 16

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на

Старі пристрої містять цінні матеріали, які можуть перероблятися та підлягають передачі в пункти прийому вторинної сировини. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття. Будь ласка, не допустіть потрапляння моторних мастил, мазуту, дизельного палива та бензину у навколишне середовище. Будь ласка, захищайте грунт та утилізуйте віпрацьовані мастила, не зашкоджуючи навколишньому середовищу.

Обладнання та запасні частини Знаки у посібнику 384 UK- 2 Використовуйте цю підмітальну машину тільки згідно з інструкцією по експлуатації. – Ця сміттєзбиральна машина призначена для підмітання забруднених поверхонь на вулиці. – Не допускається застосування пристрою у суспільному вуличному

– Будь-яке інше застосування вважається неправильним. Виробник не несе відповідальності за збитки, завдані неправильним застосуванням, ці збитки бере на себе лише користувач. – Заборонено використовувати пристрій у закритих приміщеннях. – Забороняється вносити зміни в

– Пристрій призначений тільки для роботи на поверхнях, зазначених у даному посібнику з експлуатації. – Прилад може пересуватися тільки по поверхнях, допущених для використання підмітальних машин керівництвом підприємства або їхнім представником. – Як загальне правило діє наступне: не допускати зіткнення приладу з легкозаймистими речовинами (небезпека вибуху/пожежі). – Забороняється підбирання/ всмоктування вибухонебезпечних рідин, горючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та мазуту, які можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям, а також ацетону, нерозведених кислот та розчинників, оскільки вони пошкоджують матеріали пристрою. – Забороняється прибирання/ всмоктування реактивного металевого пилу (наприклад, алюмінію, магнію, цинку) в з'єднанні з сильними лужними або кислотними засобами для чищення. – Цей пристрій не призначено для збирання небезпечних для здоров'я

– Не допускати підмітання/ всмоктування палаючих або тліючих

– Забороняється його зберігання у небезпечних місцях. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях. – Не дозволяється брати із собою супровідних осіб. – Не дозволяється штовхати/тягнути або транспортувати предмети за допомогою даного пристрою.

– Промислові підлоги – Суцільна (наливна) підлога

– Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати. – У разі використання пристрою у небезпечній ділянці (наприклад, бензоколонка) необхідно дотримуватися відповідних

з техніки безпеки. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях. – Користувач повинен використовувати пристрій у відповідності до інструкції. Вона повинна враховувати умови місцевості, під час роботи з пристроєм необхідно звертати увагу на третіх осіб, особливо на

– Перед початком роботи оператор повинен переконатися в тому, що всі запобіжні пристрої знаходяться

місці і працюють належним

– Оператор пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна. – Стежити за тим, щоб оператор носив щільно прилеглий одяг. Носити міцне взуття й уникати носіння вільного одягу. – Перед початком руху перевірити мертву зону (наприклад, на наявність дітей). Забезпечити достатній огляд

– Не можна залишати пристрій без нагляду під час роботи мотора. Обслуговуючому персоналу дозволяється залишати пристрій тільки після того, як мотор зупинен, прилад захищений від випадкового переміщення, а ключ запалювання вийнятий. – Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати

– Цій пристрій не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або з відсутністю досвіду й/або відсутністю знань, за винятком випадків, коли за ними стежить відповідальна за безпеку особа або вони одержують від неї вказівки по застосуванню

– Необхідно стежити за дітьми, щоб вони не грали із пристроєм. Символи на пристрої Небезпека опіку об гарячу

Забороняється збирати палаючі або тліючі предмети, наприклад, цигарки, сірники та ін. Небезпека перегинання та розриву ременя, бокових щіток, резервуару, кришки

Забороняється закривати вхідні отвори для повітря за сидінням водія. Забороняється класти предмети поруч або за сидінням водія. Тиск повітря в шині Точки підйому для домкрата

місце кріплення Клапан для чищення в сухому/вологому режимі Правильне застосування Умисне неправильне застосування Підходящі поверхні Правила безпеки Загальні вказівки щодо безпеки Вказівки з безпеки під час експлуатації 385UK- 3

Небезпека травмування! Небезпека перекидання приладу на занадто крутих схилах. – У напрямку руху допускається їзда тільки по підйомах та схилах до 18%. Небезпека перекидання на нестабільному ґрунті. – Дозволяється переміщати прилад тільки на міцній підставці. Небезпека перекидання приладу при великому бічному крені. – У напрямках, поперечних до напрямку руху, допускається пересування апарата

Небезпека травмування! – Будь ласка, звертайте увагу на особливі вказівки з техніки безпеки в інструкції з експлуатації для приладів з бензиновим двигуном. – Вихід газів не повинен бути заблокованим. – Не нахилятися до вихлопного отвору і не торкатися до нього (небезпека опіку). – Не доторкайтеся й не беріться за приводний двигун ( небезпека опіку). – При експлуатації пристрою у приміщенні необхідно забезпечити достатнє провітрювання та належний відвід виникаючих газів (небезпека отруєння). – Вихлопні гази отрутні й шкідливі для здоров'я, їх заборонено вдихати. – Після вимикання двигун обертається ще 3 - 4 секунди за інерцією. В цей час слід залишатися поза зоною привода. – Під час транспортування

необхідно вивести з експлуатації двигун та надійно закріпити прилад. – Перед очищенням та проведенням технічного обслуговування, заміною деталей або настроювання на інші функції пристрій слід вимкнути та вийняти ключ запалення. – При роботі з електричною установкою необхідно від'єднати акумуляторну батарею. – Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень). – Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки. – Робити перевірку на предмет безпеки у відповідності до діючих місцевих директив для нестаціонарних пристроїв, що використовуються у промисловості.

Роботи з пристроєм необхідно завжди проводити у спеціальних

Машина, що підмітає, працює за принципом накидання. – Бічна щітка (3) підмітає кути й краї поверхні, що підмітаються, і доставляє сміття в зону роботи вала, що підмітає. – Обертовий вал, що підмітає (4) направляє сміття прямо в резервуар для збору сміття. – Пил, піднятий у резервуарі, відділяється пиловим фільтром (2), а відфільтроване чисте повітря висмоктується усмоктувальним вентилятором (1). Вказівки з безпеки в режимі руху Вказівки з безпеки для двигуна внутрішнього згорання Вказівки з безпеки під час транспортування машини Вказівки з безпеки під час догляду та технічного обслуговування Призначення 386 UK- 4 1 Панель управління 2 Кермове колесо 3 Важіль регулювання сидіння 4 Сидіння (з контактним перемикачем

5 Територія складу 6 Опорна напрямна для бази 7 Кришка пристрою 8 Бензиновий мотор 9 Паливний бак 10 Індикатор баку 11 Вимикач 12 Заднє колесо 13 Ємність для збору сміття (з обох

14 Вхідний отвір валу, що підмітає 15 Передня ущільнювальна планка 16 Бічна ущільнювальна планка 17 Задня ущільнювальна планка 18 Вал, що підмітає 19 Ліва бічна щітка (опція) 20 Педаль підйому/опускання клапана для великих часток бруду 21 Переднє колесо 22 Права бічна щітка 23 Акселератор 24 Клапан для чищення в сухому/ вологому режимі 25 Запобіжник (за передньою панеллю) 26 Пиловий фільтр 27 Акумулятор, що не обслуговується 1 Перемикач програм 2 Лічильник робочих годин 3 Очистка фільтра 4 Сигнал 5 Замок запалювання 6 Дросель (холодний запуск)

Небезпека защемлення при закритті кришки пристрою. Тому повільно опускайте кришку пристрою. Перед введенням в експлуатацію, проведенням технічного обслуговування або регулювання слід відкрити капот

Висунути вперед капот пристрою та скласти разом із спинкою сидіння. Запобіжна стрічка утримує капот пристрою в задньому положенні. Елементи управління і функціональні вузли Панель управління Перед початком роботи Закрити/відкрити кришку

Небезпека для здоров'я, небезпека ушкодження! При вантаженні слід звернути увагу на вагу пристрою. Для вивантаження приладу не допускається використання навантажувачів, тому що прилад може бути пошкоджено. При завантаженні пристрою використовувати відповідні сходні

Якщо пристрій постачається на піддоні, необхідно спорудити з прикладених дощок рампу для з'їзду. Для вивантаження приладу слід виконати наступне: Розрізати пакувальну стрічку з поліетилену і зняти упаковку. Підключіть акумулятор (див. розділ "Догляд та технічне обслуговування"). Зняти кріплення стяжними хомутами в точках кріплення. Чотири відповідні донні дошки піддона закріплені гвинтами. Відгвинтити ці дошки. Покласти дошки на край піддону. Дошки вирівняти так, щоб вони лежали перед колесами приладу. Закріпити дошки шурупами. Для підпірки підкласти під рампу балки, що перебувають в упакуванні. Видалити дерев’яні бруски для фіксації коліс і пересунути під рампу. Зняти пристрій через створену рампу

Прилад можна переміщувати двома

(1) Зсувати пристрій (див. " Рух підмітальної машини без власного

(2) Їхати на пристрої (див. "Рух підмітальної машини з власним приводом").

Небезпека травмування! Перед включенням вільного ходу слід вжити заходів проти довільного скочування

– Привод руху вимкнений. – Гальма більше не діють

Небезпека пошкодження гідростатичного приводу осі! Підмітальну машину дозволяється переміщати тільки повільно та на короткі відстані. Відкрити кришку пристрою. Верхнє положення важеля вільного ходу - пристрій можна переміщати Зафіксувати важіль вільного ходу у верхньому положенні. Вказівка: Щоб уникнути замикання важеля вільного ходу злегка пересунути пристрій вперед та

Після переміщення пристрою важіль вільного ходу слід зафіксувати в нижньому положенні. Закрити кришку пристрою. Відкрити кришку пристрою. Нижнє положення важеля вільного ходу - пристрій готовий до переміщення Зафіксувати важіль вільного ходу в нижньому положенні. Закрити кришку пристрою. Вказівка: Пристрій оснащений автоматичним стоянковим гальмом, що активізується після зупинки мотора й при залишенні сидінь. Встановити машину, що підмітає, на рівній поверхні. Витягнути ключ запалювання. Перевірити рівень мастила у двигуні. Перевірити рівень пального в резервуарі за допомогою індикатора рівня пального. Перевірити рівень заповнення мастила для гідравлічних систем. Перевірити бічні щітки. Перевірити вал, що підмітає, на зношування та наявність стрічок, що намоталися. Спорожнити резервуар для збору

Перевірити тиск у шинах. Перевірити функціонування системи контактного вимикача сидіння. Перевірити, чи знаходиться вимикач на двигуні внутрішнього згорання в положенні „ON“. Вказівка: Докладніше див. розділ "Догляд та технічне обслуговування".

Небезпека вибуху! – Заправляти тільки при заглушеному двигуні. – Необхідно використовувати лише той тип пального, що зазначений у інструкції з експлуатації. – Забороняється заправка машини в закритих приміщеннях. – Забороняється паління й розведення відкритого вогню. – Стежте за тим, щоб паливо не попадало на гарячі поверхні. 1 Замок бака 2 Індикатор баку 3 Паливний кран Вимкнути двигун. Відкрити кришку пристрою. Перевірити рівень пального за допомогою індикатора рівня пального. Червона область позначає рівень пального. Вказівки при розвантаженні Порожня вага (транспортна

• Зі встановленим монтажним комплектом вага пристрою, відповідно, стає ще значнішій. Пересування підмітальної машини без власного привода Пересування підмітальної машини з власним приводом Введення в експлуатацію Загальні вказівки Перевірка перед запуском/ контроль безпеці роботи Профілактичні роботи

388 UK- 6 Відкрити кришку бака. Використовувати воронку з

Залити неетилований бензин "Normal" (відповідає прибл. А92). Заповнити резервуар при спорожненні прибл. на 5 літрів. Витерти паливо, що пролилося, витягнути лійку й закрити кришку

Закрити кришку пристрою.

Небезпека пошкодження приводу! Перед кожним переміщенням слід переконатися в тому, що важіль вільного ходу знаходиться в нижньому

Забороняється закривати вхідні отвори для повітря за сидінням водія. Забороняється класти предмети поруч або за сидінням водія. Засунути всередину важіль регулювання сидіння. Пересунути сидіння, відпустити важіль і дати йому зафіксуватися. Переміщенням сидіння вперед/назад перевірити його фіксацію. Вказівка: Максимально припустиме завантаження території складу становить 20 кг. Стежити за тим, щоб вантаж був надійно закріплений. 1 Рух Під'їхати до місця роботи. Вал, що підмітає, та бічні щітки піднімаються. 2 Підмітання підмитаючим валом Вал, що підмітає, опускається. 3 Підмітання з використанням вала, що підмітає і бічних щіток Вал, що підмітає, і бічні щітки опускаються. Вказівка:Прилад оснащений контактною настилкою сидіння. При вставанні з сидіння водія пристрій відключається. Вказівка: Якщо контактний перемикач сидіння відключив пристрій, повернути ключ запалювання в положення "0", щоб запобігти розрядці акумулятора. Відкрити кришку пристрою. Перевірити, чи знаходиться вимикач на двигуні внутрішнього згорання в положенні „ON“. Відкрити отвір для подачі палива. Закрити кришку пристрою. Зайняти місце на сидінні оператора. НЕ натискати педалі руху. Переставити перемикач програм на ступiнь 1 (рух). Тільки в холодну або сиру погоду: Дросельний важіль зсуньте вгору. Після того як мотор запрацює, знову натиснути донизу дросельний

Повернути ключ запалювання через положення 1. Після того як прилад запрацює, відпустити ключ запалювання. Вказівка: Не натискати на стартер більше 10 секунд. Перед повторним включенням стартера почекати принаймі 10 секунд.

Педаль акселератора слід завжди натискувати обережно та повільно. Не дозволяється різко змінювати напрям руху із заднього ходу на передній і

1 Педаль акселератора "Передній хід" 2 Педаль акселератора "Задній хід" Плавно нажати вперед ходову

Небезпека травмування! При русі назад небезпека не загрожує третім особам, якщо буде потреба, проінструктувати їх. Плавно нажати назад ходову педаль. – За допомогою педалей руху можливе безступінчасте регулювання швидкості руху. – Варто уникати різкого натискання на педалі, тому що у цьому випадку гідравлічна система може бути пошкоджена. – При падінні потужності під час подолання підйому слід зменшити натискання на ходову педаль. При відпусканні педалі ходу, пристрій самостійно гальмує і зупиняється.

Не переїжджати через предмети або незакріплені перегороди та не зрушувати їх. Через нерухомі перегороди висотою до 5 см слід переїжджати повільно та

Нерухомі перегороди висотою більше 5 см слід долати тільки з використанням відповідної рампи.

Небезпека травмування! При відкритому клапані для великих часток бруду вал, що підмітає, може відкидати вперед камені й щебені. Не наражати на небезпеку людей, тварин або

Не допускати влучення в машину пакувальних стрічок, дроту й таке інше., тому що це може привести до ушкодження механізму, що підмітає.

Щоб уникнути ушкодження грунту, підмітальна машина не повинна працювати, стоячи на одному місці. Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами. Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору

Вказівка: При підмітанні поверхонь варто опускати тільки вал, що підмітає. Вказівка: При чищенні країв слід додатково опускати бічні щітки. Експлуатація Настроїти положення сидіння

Територія складу Вибрати програму Запустити пристрій Відкрити паливний кран Ввімкнення пристрою Пересування на приладі

Їхати вперед Їхати назад Характер руху Гальмування Подолання перешкод

389UK- 7 Переставити перемикач програм на ступiнь 2. Вал, що підмітає, опускається. Вказівка: Вал, що підмітає, вмикається автоматично. Вказівка: Для замітання великих предметів висотою до 50 мм, наприклад, пачки від сигарет, необхідно ненадовго підняти заслінку для великих часток

Підйом заслінки для великих часток

Нажати вперед педаль клапана для великих часток бруду й тримати її в натиснутому положенні. Для опускання клапана варто відпустити педаль. Вказівка: Оптимальна якість збирання забезпечується тільки при повністю опущеній заслінці для великих часток бруду. Переставити перемикач програм на ступiнь 3. Бічні щітки, а також вал, що підмітає, опускаються. Вказівка: Вал, що підмітає, і бічні щітки вимикаються автоматично. Закрити клапан для чищення в сухому/вологому режимі. Відкрити клапан для чищення в сухому/вологому режимі. Вказівка: У такий спосіб можна уникнути засмічування системи

Відкрити клапан для чищення в сухому/вологому режимі. Вказівка: У такий спосіб фільтр буде захищено від вологи. Пристрій оснащений системою автоматичного чищення фільтру. Час від часу перевіряти вбудований фільтр для пилу на наявність забруднень. Дуже забруднений або несправний фільтр слід замінити. Вказівка: Після зупинки пристрою слід почекати щонайменше 1 хвилину перед тим, як відкрити або випорожнити резервуар для збору сміття. За цей час пил повинен осісти. Злегка підняти ємність для збору сміття й вийняти її. Спорожнити резервуар для збору

Вставте й заклацнути ємність для збору сміття. Спорожнити протилежну ємність для збору сміття. Вказівка: Після вимикання пристрою відбувається автоматичне очищення фільтру. Почекайте прибл. 2 хвилини до того, як відкрити капот пристрою. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки й вал, що підмітає, піднімаються. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Відкрити кришку пристрою. Закрити отвір для подачі палива. Закрити кришку пристрою.

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

При вантаженні пристрою важіль вільного ходу повинен знаходитися в нижньому положенні. Тільки у цьому випадку привод руху та стоянкове гальмо готові до роботи. На підйомах та спусках пристрій повинен завжди рухатися за допомогою власного

Ключ запалювання повернути в позицію "0" і витягнути його з замка. Спорожнити паливний бак. Зафіксувати апарат, підклавши під його колеса клини. Закріпити апарат натяжними ременями або канатами. При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання. Вказівка:Дотримуватися маркування для зон кріплення на рамі підмітальної машини (символи ланцюгів). Для навантаження/вивантаження пристрій може пересуватися тільки на схилах макс. до 18%

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою. Якщо машина, що підмітає не використовується протягом тривалого часу, слід дотримуватися наступних

Повністю заправити паливний бак і закрити паливний кран. Замінити моторне мастило. Переставити перемикач програм на ступiнь 1 (рух). Щоб уникнути ушкодження щетини, підняти вал, що підмітає, і бічні щітки. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Вигвинтити свічі запалювання й залити в отвори для свіч запалювання прибл. 3 см

Кілька разів провернути двигун без свічки запалювання. Закрутити свічу запалювання. Почистити машину, що підмітає зсередини й зовні. Встановити машину, що підмітає, на рівній поверхні. Поставити прилад у захищеному і сухому місці. Вжити заходів проти мимовільного скочування машини, що підмітає. Від'єднати клеми акумуляторної

Акумулятор слід заряджати прибл. кожні два місяці. Підмітання підмитаючим валом Підмітання з піднятою заслінкою для великих часток бруду Підмітання з використанням бічних

Підмітання сухої підлоги Підмітання волокнистого й сухого сміття (наприклад, сухої трави,

Підмітання вологої або мокрої

Спорожнити резервуар для сміття Вимкнути пристрій Закрити паливний кран Транспортування

390 UK- 8 Перед очищенням та проведенням технічного обслуговування, заміною деталей або настроювання на інші функції пристрій слід вимкнути та вийняти ключ запалення. При роботі з електричною установкою необхідно від'єднати акумуляторну батарею. – Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки. – Пристрої, що використовуються комерційно у відповідності до місцевих вимог, підлягають проведенню перевірки з техніки безпеки згідно VDE 0701. – Використовуйте тільки вал, що підмітає/бічні щітки, установлені на пристрої або зазначені в посібнику з експлуатації. Використання інших валів/щіток небезпечно. – Акумулятор, використовуваний в цьому пристрої, не вимагає технічного обслуговування.

Небезпека ушкодження! Не дозволяється чистити пристрій з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень). Забороняється використання агресивних та полірувальних засобів для чищення.

Небезпека травмування! Одягайте захисну маску проти пилу і захисні

Відкрити кришку пристрою. Обдути апарат повітрям під тиском. Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином. Закрити кришку пристрою. Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином. Дотримуватися вимог формуляру технічного огляду! Вказівка: Лічильник робочих годин повідомляє про момент проведення обслуговування. Вказівка: Всі роботи з технічного обслуговування з боку клієнта повинні проводитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізовану торговельну організацію фірми Kärcher. Вказівка: Докладніше див. розділ "Технічне обслуговування". Щоденне технічне обслуговування: Перевірити рівень мастила у двигуні. Перевірити тиск у шинах. Перевірити рівень заповнення мастила для гідравлічних систем. Перевірити стан всіх елементів управління. Перевірити функціонування системи контактного вимикача сидіння. Щотижневе технічне обслуговування: Перевірити герметичність системи подачі палива. Перевірити повітряний фільтр. Перевірити легкість ходу рухливих

Перевірити установку й зношування ущільнювальних планок у зоні

Перевірити фільтр пилу й при необхідності очистити коробки

Кожні 100 годин роботи: Заміна масла у двигуні (перша заміна масла виконується через 20 годин

Перевірити свічу запалювання. Перевірити натяг, зношеність і справність приводних ременів (клиновидного ременя і круглого

Очистка повітряного фільтра Технічне обслуговування частин, що зношуються: Замініть ущільнювальні планки. Замініть вал, що підмітає. Замініть бічні щітки. Вказівка: Для збереження права на гарантійне обслуговування всі роботи з технічного й профілактичного обслуговування протягом гарантійного періоду повинні проводитися вповноваженою сервісною службою фірми Kärcher відповідно до брошури по технічному обслуговуванню Обслуговування через 20 годин

Зробити первинну інспекцію. Кожні 100 годин роботи Роботи по технічному обслуговуванню слід виконувати відповідно до формуляру технічного

Кожні 200 годин роботи Роботи по технічному обслуговуванню слід виконувати відповідно до формуляру технічного

Кожні 300 годин роботи Роботи по технічному обслуговуванню слід виконувати відповідно до формуляру технічного

Небезпека травмування! Після вимикання двигун обертається ще 3 - 4 секунди за інерцією. В цей час слід залишатися поза зоною привода. Небезпека опіку! Перед проведенням будь-яких робіт з технічного та профілактичного обслуговування машина повинна

Будь ласка, не допускайте потрапляння моторних мастил, мазуту, дизельного палива та бензину в навколишне середовище. Будь ласка

захищайте грунт та утилізуйте віпрацьовані мастила, не зашкоджуючи навколишньому середовищу. Встановити машину, що підмітає, на рівній поверхні. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Залишити пристрій охолоджуватись. Для проведення деяких робіт по технічному обслуговуванню (наприклад, для заміни акумулятора) необхідно заздалегідь зняти задній кожух. Відкрити кришку пристрою. 1 Гвинти для всмоктувального шланга з вентилятором 2 Гвинти для заднього кожуха Ослабити 2 гвинти на всмоктувальному шланзі з вентилятором та від'єднати шланг. Ослабити все 6 гвинтів в лівій, правій та нижній частині заднього кожуха. Закрити кришку пристрою. Догляд та технічне обслуговування Загальні вказівки

Чищення апарата зсередини Чищення апарата зовні Періодичність технічного обслуговування Технічне обслуговування, що здійснюється клієнтом Технічне обслуговування, що здійснюється службою обслуговування споживачів Профілактичні роботи Загальні вказівки щодо безпеки

Зняти задній кожух 391UK- 9 1 Задній кожух 2 Акумулятор Відкинути назад задній кожух разом зі всмоктувальним шлангом з вентилятором. При монтажі заднього кожуха слід звернути увагу на те, щоб стяжний ремінь завжди розташовувався поверх металевого куточка. При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи.

Небезпека травмування! Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

Небезпека загоряння й вибуху! – Забороняється паління й розведення відкритого вогню. – Приміщення, у якому заряджаються акумулятори, повинне добре провітрюватися, тому що при зарядці виділяється газ, що легко

Небезпека хімічних опіків! – При влученні бризків електроліту в очі або на шкіру промити великою кількістю чистої води. – Після цього негайно звернутися до

– Брудний одяг запрати. – Змінити одяг. Зняти задній кожух. Див. главу "Роботи по технічному обслуговуванню/Знімання заднього

Поставити акумулятор у тримач акумулятора. Вказівка: Дотримуватись монтажного напряму в залежності від полярності! Підключити полюсний затискач (червоний кабель) до полюса (+). Підключити полюсний затискач до полюса (-). Вказівка: Перевірити, чи надійно захищає мастило полюса акумулятора та затискачі.

Небезпека травмування! При роботі з акумуляторами слід дотримуватися правил техніки безпеки. Дотримуватися інструкції з експлуатації виробника зарядного

Заряджати акумулятор тільки за допомогою відповідного зарядного

Від'єднати клеми акумуляторної

З'єднати кабель (+) зарядного пристрою з позитивним полюсом акумулятора. З'єднати кабель (-) зарядного пристрою з негативним полюсом акумулятора. Вставити штепсельну вилку у мережу і увімкнути зарядний

Вказівка: Після зарядки акумулятора від'єднувати зарядний пристрій спочатку від мережі, потім від акумулятора. Зняти задній кожух. Відключити полюсний затискач від полюса (-). Відключити полюсний затискач від полюса (+). Вийняти акумулятор з тримача акумулятора. Використані акумулятори треба утилізовувати відповідно до Директиви ЄС 91/ 157 EWG або національних норм, не зашкоджуючи

Встановити машину, що підмітає, на рівній поверхні. Підключити до вентиля шини пристрій для перевірки тиску в

Перевірити тиск у шинах, при необхідності, відкоригувати тиск. Зведення про допустимий рівень тиску в шинах див. в главі "Технічні

Встановити машину, що підмітає, на рівній поверхні. Витягнути ключ запалювання. Перевірити стабільність ґрунту. Вжити заходів проти мимовільного скочування пристрою. Поставити домкрату відповідній точці для переднього або заднього колеса. ПОВІДОМЛЕННЯ Використовувати підходящий стандартний домкрат. За допомогою відповідного інструменту ослабити колісні гайки прибл. на 1 оберт. Вказівки з техніки безпеки щодо акумуляторів Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації пристрою! Носити захист для очей! Не допускати дітей до електроліту та акумуляторів! Небезпека вибуху! Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління! Небезпека хімічних опіків! Перша допомога! Попереджувальне маркування! Утилізація! Не викидати акумулятор у контейнер для сміття! Установити акумулятор і підключити

Зарядити акумулятор Вийняти акумуляторну батарею Перевірити тиск у шинах Заміна коліс 392 UK- 10 Замінити заднє колесо 1 Вісь 2 Заднє колесо 3 Стопорна шайба 4 Запобіжна шайба Злегка підняти на відповідному місці ємність для збору сміття й вийняти її. Підняти пристрій за допомогою

Зняти запобіжну шайбу та стопорну

Зняти колесо. Ремонт пошкоджених коліс проводити тільки в спеціалізованому

Притиснути колесо на осі до упору. Встановити запобіжну шайбу та стопорну пластину. Опустити пристрій за допомогою

Вставте й заклацнути ємність для збору сміття. Замінити переднє колесо 1 Переднє колесо 2 Гайка 3 Тримач Підняти пристрій за допомогою

Відпустити обидві гайки на колісній вісі на 1-2 оберти. Для відкручування може бути потрібним другий гайковий ключ для фіксації з протилежного боку. Зняти колесо разом з віссю. Ремонт пошкоджених коліс проводити тільки в спеціалізованому

Відремонтоване переднє колесо прикрутити за допомогою осі та гайки в місці кріплення. Опустити пристрій за допомогою

Небезпека опіку об гарячу поверхню! Дати двигуну охолонути. Перевірку рівня мастила у двигуні здійснювати щонайменше через 5 хвилин після вимикання двигуна. Відкрити кришку пристрою. 1 Шланг мастилозливального отвору 2 Покажчик рівня мастила Вигвинтити покажчик рівня мастила. Витерти покажчик рівня мастила та вставити його знову (не вкручувати). Ще раз витягнути щуп для визначення рівня мастила та перевірити рівень мастила. – Рівень мастила повинен перебувати між відмітками "MІN" і "MAX". – Якщо рівень мастила нижче відмітки "MІN", долити мастило – Не заливати мастило вище відмітки "MAX". Залити мастило для двигуна в патрубок заливання мастила. Вказівка: Для залиття добавки в моторне мастило слід застосовувати зігнуту завантажувальну воронку або насос для заміни мастила 6.491-538. Вигляд мастила вказаний в главі "Технічні дані". Зачекати принаймі 5 хвилин. Перевірити рівень моторного мастила за допомогою покажчика рівня мастила.

Небезпека опіків гарячим маслом! Дати двигуну охолонути. Відкрити кришку пристрою. Приготуйте мастилозбірник об'ємом не менше 1 літр. Вигвинтити запірний гвинт з шланга мастилозливного отвору та злити

Знову загвинтити та затягнути запірний гвинт. Вигвинтити покажчик рівня мастила. Залити мастило для двигуна в патрубок заливання мастила. Марки мастил та рівень заповнення зазначені в главі "Технічні дані". Зачекати принаймі 5 хвилин. Перевірити рівень мастила у двигуні. Перевірити рівень моторного мастила за допомогою покажчика рівня мастила. Передати відпрацьоване мастило у відповідний пункт збору.

Небезпека опіку об гарячу поверхню! Дати двигуну охолонути. 1 Гвинт-баранець 2 Корпус повітряного фільтра 3 Змінний фільтр Відкрутити смушковий гвинт. Зняти корпус повітряного фільтру. Витягнути змінний фільтр. Прочистити внутрішню сторону корпусу повітряного фільтру. Почистити фільтр та поставити

Встановити фільтр. Установити корпус повітряного фільтру та зафіксувати його смушковою гайкою.

Небезпека травмування! Не від'єднувати наконечник свічки запалення уручну. 1 Вакуумний трубопровід 2 Наконечник свічі запалювання 3 Корпус Витягнути вакуумний трубопровід з

Від'єднати наконечник свічки запалення, використовуючи відповідний інструмент/пласкозубці. Вигвинтити й прочистити свічу запалювання. Загвинтити очищену або нову свічу запалювання. Приєднати наконечник свічі запалювання. Знову вкласти вакуумний трубопровід в корпус. Момент затягнення (Нм) 56 Nm Перевірка рівня і доливання мастила Замінити моторне мастило Замінити повітряний фільтр Очистити або замінити свічку запалювання 393UK- 11

Небезпека опіку об гарячу поверхню!

Дана перевірка повинна здійснюватися тільки при розігрітому двигуні. Відкрити кришку пристрою. 1 Компенсаційний бачок 2 Рівень мастила МАКС 3 Рівень мастила МІН Перевірити рівень мастила в розширювальному резервуарі. Рівень пального повинен знаходитися між відмітками „Макс“ та

За відсутністю гідравлічного

Зняти кришку з компенсаційного бачка та залити гідравлічне мастило. Вигляд мастила вказаний в главі "Технічні дані". Закрити кришку. Перевірити тиск у шинах. Підняти бічні щітки. Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела. Опустити бічні щітки й дати їм можливість обертатися протягом деякого часу. Підняти бічні щітки. Дати пристрою задній хід. Встановити машину, що підмітає, на рівній поверхні. Перевірити площину підмітання. Ширина профілю підмітання повинна становити від 40 до 50 мм. Вказівка: Завдяки плаваючому кріпленню бічної щітки рівень профілю підмітання коректується автоматично в міру зношування щетини. При занадто сильному зношуванні бічну щітку слід

Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки піднімуться. Пусковий перемикач повернути в позицію "0" та витягти його з замка. 1 Бічна щітка 2 Смушковий гвинт (кріплення) Вигвинтити смушковий гвинт на нижній стороні і зняти бічну щітку

За необхідності очистити кріплення. Встановити нову бічну щітку (слідкувати за правильністю кріплення) і закріпити смушковим

Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Видалити з вала, що підмітає, стрічки й мотузки, що намоталися. Вказівка:Завдяки плаваючому кріпленню вала, що підмітає, рівень профілю підмітання коректується автоматично в міру зношування щетини. При занадто сильному зношуванні вал, що підмітає, слід замінити. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, і бічні щітки піднімаються Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела. Опустити вал, що підмітає, і дати йому можливість обертатися протягом деякого часу. Підняти вал, що підмітає. Нажати на педаль для підйому клапана для великих часток бруду й тримати педаль натиснутою. Дати пристрою задній хід. Перевірити площину підмітання. Профіль підмітання має вигляд рівномірного прямокутника шириною від 50 до 70 мм. Заміна стає необхідної, якщо внаслідок зношування щіток якість підмітання помітно погіршується. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з лівої сторони ємність для збору сміття й вийняти її. 1 Гвинт 2 Бокові панелі Послабити кріпильний гвинт на лівій бічній панелі. Зняти бічну панель. 1 Пружина Відчепити натяжні пружини. Перевірити рівень гідравлічного мастила та долити його Перевірити профіль підмітання для бічних щіток. Заміна бічних щіток Перевірити вал, що підмітає Перевірити профіль підмітання для вала, що підмітає Заміна вала, що підмітає 394 UK- 12 1 Кріпильний гвинт мембранного механізму вакуумного регулятора 2 Кріпильна гайка клапана для великих часток бруду. 3 Гвинт балансира вала, що підмітає Вигвинтити кріпильний гвинт мембранного механізму вакуумного регулятора та відпустити важіль. Вигвинтити кріпильну гайку заслінки для великих часток бруду й вийняти

Вигвинтити гвинти балансира вала, що підмітає. 1 Кожух 2 Вал, що підмітає. Перемістити вліво заслінку вала, що підмітає, і зняти її. Витягнути вал, що підмітає. Помістити новий вал, що підмітає, у коробку вала, що підмітає, і надягти його на цапфу приводу. Вказівка: При установці нового вала, що підмітає, звернути увагу на положення щетини Розташування вала, що підмітає при установці по напрямку руху Встановити заслінку вала, що

Установити кріпильні гвинти й гайки. Вставити натяжні пружини. Закріпити бічну панель. Вставити й заклацнути сміттєві баки по обидві сторони. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Ключ запалювання повернути в позицію "0" і витягнути його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Послабити кріпильні гвинти бічних панелей по обидві сторони. Зняти бічні панелі. Передня ущільнювальна планка Трохи послабити кріпильні гайки передньої ущільнювальної планки (1), для заміни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Відкоригувати ущільнювальну

Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб вона опускалася з рухом по інерції 10-15 мм назад. Затягти гайки. Гумова планка При зношуванні планку необхідно

Відгвинтити кріпильні гайки гумової планки (2). Установити нову гумову планку. Задня ущільнювальна планка Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб вона опускалася з рухом по інерції 5- 10 мм назад. При зношуванні планку необхідно

Відгвинтити кріпильні гайки задньої ущільнювальної планки (3). Установити нову ущільнювальну

Бічні ущільнювальні планки Трохи послабити кріпильні гайки бічної ущільнювальної планки, для заміни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Для настроювання відстані до підлоги використовувати підкладки товщиною 1-3 мм. Відкоригувати ущільнювальну

Затягти гайки. Закріпити бічні панелі. Вставити й заклацнути сміттєві баки по обидві сторони. 몇 ПОПЕРЕДЖЕННЯ Небезпека для здоров'я! До початку заміни пилового фільтра видалити вміст із резервуара для збору сміття При роботі з фільтрувальною установкою носити маску для захисту від пилу. Дотримуйте приписань по техніці безпеки відносно обігу із дрібним пилом. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Відкрити кришку пристрою. Послабити гвинти. Нажати нагору кріплення фільтра й

Вийняти пластинчастий фільтр. Встановіть новий фільтр. З боку приводу дати можливість загарбному пристрою зафіксуватися

Вставити кріплення фільтра й нажати

Затягнути гвинти. Вказівка: При установці нового фільтра стежити за тим, щоб пластини не були

Установка й заміна ущільнювальних

Заміна пилового фільтра 395UK- 13 Вийняти прокладку фільтрувальної коробки з канавки в кришці пристрою. Вставити нову прокладку. Час від часу перевіряти шланг на всмоктувальному вентиляторі на герметичність та щільність посадки. Ключ запалювання повернути в позицію "0" і витягнути його з замка.

Після вимикання мотор обертається ще 3 - 4 секунди за інерцією. В цей час слід залишатися поза зоною привода. Відкрити кришку пристрою. Клиновий ремінь приводу осі (1) та клиновий ремінь всмоктувального вентилятора (2) Перевірити натяг, наявність спрацювання та пошкоджень клинового ременя приводу осі (1) та клинового ременя всмоктувального вентилятора (2). Повідний ремінь (3) Перевірити натяг, наявність спрацювання та пошкоджень повідного ременя (3). Повідний ремінь (4) Перевірити натяг, наявність спрацювання та пошкоджень повідного ременя (4). Круглий ремінь бічної щітки (5) Перевірити натяг, наявність спрацювання та пошкоджень круглого ременя бічної щітки (5). Клиновий ремінь приводу вала, що підмітає (6) та регулювальний гвинт (7) Перевірити натяг, наявність спрацювання та пошкоджень клинового ременя приводу вала, що підмітає (6). Якщо буде потреба затягти клинові ремені біля гвинта. Електронні вузли й система керування перебувають за передньою панеллю. Якщо необхідно замінити запобіжник, то варто зняти передню панель. Відкрутити гвинти передньої панелі. Зняти фронтальну обшивку. Несправні запобіжники замінити. Вказівка:План розташування запобіжників перебуває на внутрішній стороні. Використовувати запобіжники тільки з однаковим показником. Знов встановити передню панель. Заміна прокладки фільтрувальної

Перевірити всмоктувальний

Перевірка приводних ременів Заміна запобіжників електронних вузлів і системи керування 396 UK- 14 Допомога у випадку неполадок Несправність Усунення Прилад не запускається Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується. Перевірити, чи знаходиться вимикач на двигуні внутрішнього згорання в положенні „ON“. Залити паливо Відкрити паливний кран Перевірити й при необхідності відремонтувати трубопровід паливної системи й з'єднання Зарядити акумулятор Перевірити й прочистити свічі запалювання, при необхідності, замінити Звернутися в сервісну службу Karcher Двигун працює нерівномірно Прочистити або замінити повітряний фільтр Перевірити й при необхідності відремонтувати трубопровід паливної системи й з'єднання Звернутися в сервісну службу Karcher Всмоктувальна турбіна працює, але пристрій не всмоктує Перевірити положення важеля вільного ходу Звернутися в сервісну службу Karcher Всмоктувальна турбіна працює, але пристрій рухається тільки

При температурах нижче нуля пристрій повинен прогрітися протягом 3 хвилин Звернутися в сервісну службу Karcher Апарат не підмітає належним

Перевірити зношеність вала, що підмітає, і бічних щіток, при необхідності замінити Перевірити функціонування заслінки для великих часток бруду. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або

Перевірити ремені поворотного приводу. Звернутися в сервісну службу Karcher Апарат сильно порошить Недостатня потужність всмоктування Видалити вміст із резервуара для збору сміття Перевірити шланги вентилятора на герметичність. Очистити й перевірити фільтр пилу, при необхідності замінити. Перевірити правильність розташування фільтру для пилу. Закрити клапан для чищення в сухому/вологому режимі. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або

Звернутися в сервісну службу Karcher Опускання бічних щіток або вала, що підмітає, не працює, вакуумна система несправна Звернутися в сервісну службу Karcher Вал, що підмітає, не обертається Переставити перемикач програм на ступінь 2 або 3. Видалити з вала, що підмітає, стрічки й мотузки, що намоталися Перевірити натяг клиноподібних ременів Звернутися в сервісну службу Karcher Двигун не вимикається (Положення ключа „0“) Відкрити кришку пристрою та закрити бензиновий кран. Небезпека травмування від ременів, що обертаються! Закрити кришку та дочекатися зупинення двигуна. 397UK- 15 Технічні характеристики KM 90/60 R G Характеристики приладу Довжина x ширина x висота mm 1695 x 1060 x 1260 Порожня вага (транспортна вага) kg 265 Допустима загальна вага kg 440 Швидкість руху km/h 8 Швидкість підмітання km/h 4 Здатність підйому в гору (макс.) % 18 Діаметр вала, що підмітає mm 250 Ширина вала, що підмітає mm 615 Діаметр бічних щіток mm 410 Оброблювана поверхня, без бічних щіток m

/h 4920 Оброблювана поверхня, з 1 бічною щіткою m

/h 7200 Оброблювана поверхня, з 2 бічними щітками m

/h 9480 Робоча ширина, без бічних щіток mm 615 Робоча ширина, з 1 бічною щіткою mm 900 Робоча ширина, з 2 бічними щітками mm 1185 Місткість ємності для збору сміття l 60 Тип захисту, краплезахисний -- IPX 3

Тип -- Worms EX27 1 чотирьохтактовий циліндр Літраж cm

Потужність kW/PS 5,3 / 7,2 (2.800 min

Викиди відповідно до процедури вимірювання згідно з регламентом ЄС 2016/ 1628 (рівень V) g/kWh 661 Вид палива -- Нормальний, неетилований

Місткість паливного бака l 5,6 Свіча запалювання, NGK -- BR-4HS Акумулятор, що не обслуговується V, Ah 12, 40

Моторне мастило - Тип -- SAE 15 W 40 Ємкість l 1,0 Провідна вісь гідравлічної деталі -- SAE 20 W 50

Розмір спереду -- 3.00-4 4PR Тиск повітря, спереду bar 4,0 Розмір позаду -- 4.00-8 6PR Тиск повітря, позаду bar 4,0

Робочі гальма -- гідростатичний Стояночні гальма -- автоматичний (із пружиною) Система фільтрування і всмоктування Поверхня фільтра пилу m

4,0 Застосовувана категорія фільтра для безпечного для здоров'я пилу--M Умови навколишнього середовища Температура °C 0...+ 40 Вологість повітря, без утворення роси % 0 - 90 Значення встановлене згідно EN 60335-2-72 Рівень шуму Рівень шуму L

dB(A) 78 Небезпека K

dB(A) 3 Рівень потужності шуму L

dB(A) 97 Вібрація пристрою Значення вібрації рука-плече m/s

0,2 398 UK- 16 Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/11/01 Заява при відповідність Європейського співтовариства Продукт: Mашина для підмітання Тип: 1.047-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2000/14/ЄС 2014/53/EU (TCU) Прикладні гармонізуючі норми EN 60335–1 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.1.1 EN 300 330 V2.1.1 Запропоновані національні норми

Застосовуваний метод оцінки відповідності 2000/14/ЄС: Доповнення V Рівень потужності дБ(A) Виміряний: 94 Гарантований: 97 Chairman of the Board of Management Director Regulatory Affairs & Certification

6.906-132.0 Для очищення внутрішніх та зовнішніх

Бічна щітка, тверда 6.905-625.0 Для видалення в'їдавшихся забруднень на відкритому повітрі, вологостійка. Бічна щітка, м'яка 6.905-626.0 Спеціально для підмітання дрібнодісперсного пилу на гладких

Вал, що підмітає, стандартний 4.762-430.0 Зносо- і вологостійка. Універсальна насадка для чищення зсередини й зовні. Вал, що підмітає,

4.762-442.0 З натуральною щетиною спеціально для збирання тонкого пилу на гладких підлогах усередині приміщень. Не є вологостійкою, не призначена для абразивних поверхонь. Вал, що підмітає,

4.762-443.0 Для видалення в'їдавшихся забруднень на відкритому повітрі, вологостійка. Пиловий фільтр 6.414-576.0 Вал, що підмітає, антистатичний 4.762-441.0 Монтажний комплект, масивні шини 2.641-129.0 Монтажний комплект, ліва бічна щітка 2.644-268.0 Монтажний комплект, проблисковий
