ПОСІБНИК КОРИСТУВАЧА DNR402016P D-LINK

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

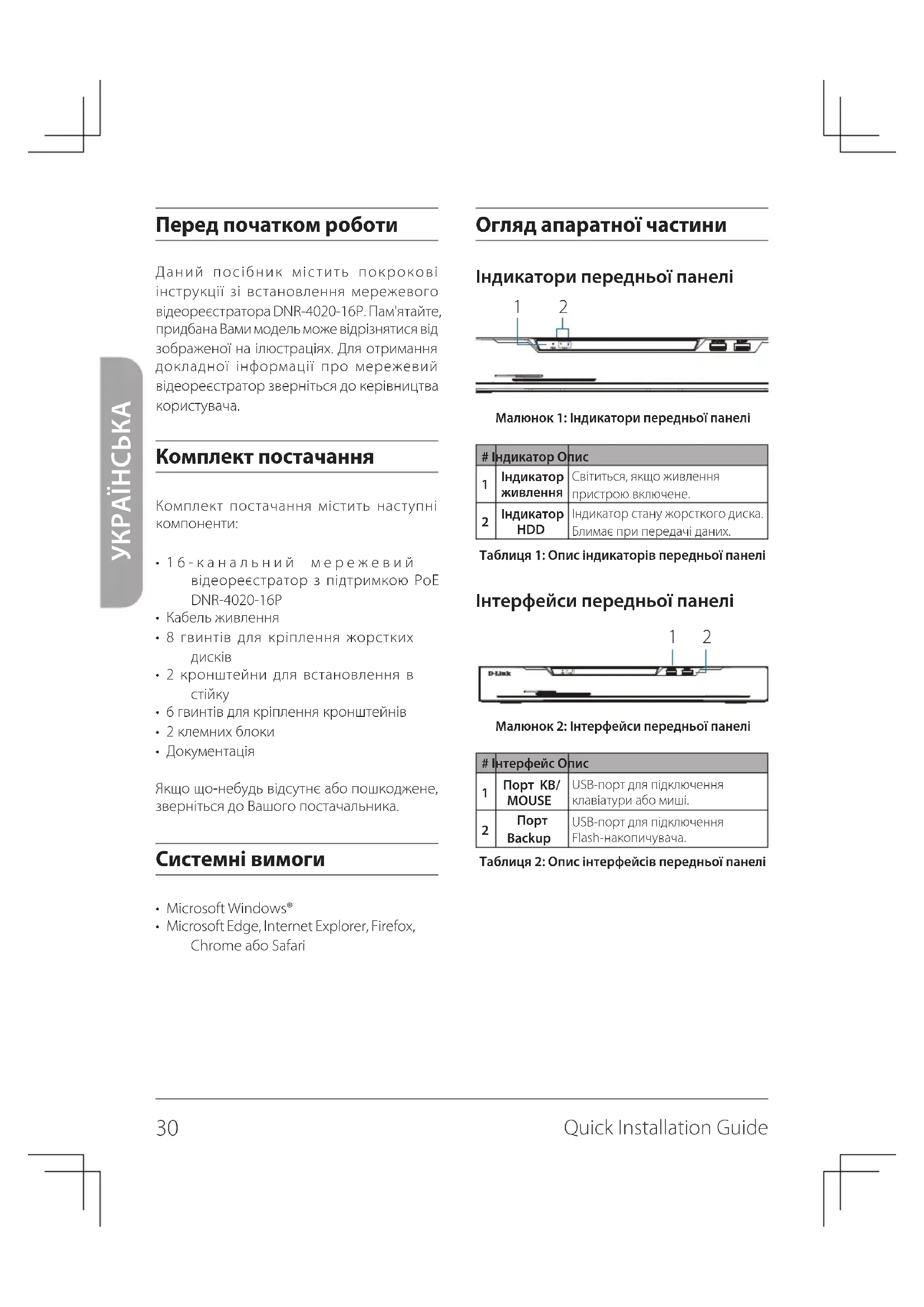

Огляд апаратної частини Індикатори передньої панелі Малюнок 1: Індикатори передньої панелі# Індикатор Опис Індикатор живленняСвітиться, якщо живлення пристрою включене.

HDD Індикатор стану жорсткого диска. Блимає при передачі даних.Таблиця 1: Опис індикаторів передньої панелі Інтерфейси передньої панелі Малюнок 2: Інтерфейси передньої панелі# Інтерфейс Опис Порт KB/MOUSEUSB-порт для підключення клавіатури або миші. Порт BackupUSB-порт для підключення Flash-накопичувача.Таблиця 2: Опис інтерфейсів передньої панелі Перед початком роботи Даний посібник містить покрокові інструкції зі встановлення мережевого відеореєстратора DNR-4020-16P. Пам'ятайте, придбана Вами модель може відрізнятися від зображеної на ілюстраціях. Для отримання докладної інформації про мережевий відеореєстратор зверніться до керівництва користувача. Комплект постачання Комплект постачання містить наступні компоненти:

• 16-канальний мережевий відеореєстратор з підтримкою PoE

• 8 гвинтів для кріплення жорстких

• 2 кронштейни для встановлення в

• 6 гвинтів для кріплення кронштейнів

• Документація Якщо що-небудь відсутнє або пошкоджене, зверніться до Вашого постачальника. Системні вимоги

Встановлення Перед початком роботи Дотримуйтесь наступних запобіжних заходів, щоб запобігти незапланованого виключення пристрою, виходу з ладу обладнання або травмування людей:

• Встановіть DNR-4020-16P в сухому й прохолодному місці.

• Встановіть DNR-4020-16P в тому місці, де відсутні джерела сильного електромагнітного поля, вібрація, пил і вплив прямих сонячних променів.

• Огляньте кабель живлення і переконайтеся, що він надійно підключений до відповідного роз'єму на задній панелі DNR-4020-16P.

• Не ставте будь-які пристрої на поверхні DNR-4020-16P. Встановлення жорсткого диска Примітка: Жорсткий диск не входить до комплекту постачання.

1. Викрутіть гвинти на задній панелі і бічних

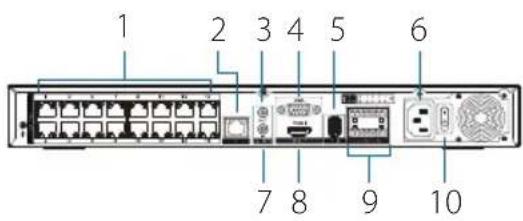

панелях пристрою. Потім зніміть верхню панель з пристрою. Малюнок 4: Підготовка до зняття верхньої панелі Інтерфейси задньої панелі Малюнок 3: Інтерфейси задньої панелі# Інтерфейс Опис1 Порти PoE Порти з підтримкою PoE для підключення до 16 камер.2 Порт LANПорт для підключення пристрою до маршрутизатора або комутатора за допомогою Ethernet-кабелю.3 АудіовихідВикористовується для підключення зовнішніх динаміків з метою відтворення аудіо, в тому числі в реальному часі.4 VGA-вихідВикористовується для підключення монітора з портом VGA.5 Порт USB 2.0Використовується для підключення USB-накопичувача, наприклад Flash-накопичувача. Роз'єм живленняВикористовується для підключення кабелю живлення.7 АудіовхідВикористовується для підключення мікрофона з метою використаннядвостороннього аудіозв'язку.8 HDMI - вихідВикористовується для підключення монітора з портом HDMI. Сигнальний вхід/вихідВикористовуються для підключення датчиків або інших пристроїв. Кнопка PowerВикористовується для включення або виключення живлення пристрою.Таблиця 3: Опис інтерфейсів задньої панелі

2. Вставте два гвинти в отвори, розташовані

поруч із задньою панеллю жорсткого диска. Двічі поверніть гвинти так, щоб вони трохи виступали. Малюнок 5: Кріплення гвинтів до жорсткого диска

3. Вставте жорсткий диск у відсік так,

щоб голівки двох гвинтів співпали з отворами, показаними на малюнку 6. Посуньте жорсткий диск в напрямку центру DNR-4020-16P для фіксації. Малюнок 6: Встановлення жорсткого диска

4. Переверніть пристрій і прикрутіть

жорсткий диск за допомогою гвинтів (входять до комплекту постачання). Малюнок 7: Кріплення жорсткого диска

5. Якщо потрібно встановити другий

жорсткий диск, повторіть кроки 1-4. Підключіть кабель даних для жорсткого диска та кабель живлення до пристрою. Потім встановіть верхню панель і прикрутіть гвинти до задньої і бічних панелей пристрою.

Підключення пристроїв

1. Підключіть мережеві камери

безпосередньо до портів PoE на задній панелі пристрою або до комутатора або маршрутизатора, підключеного до DNR-4020-16P.

2. Підключіть кабель живлення до

відповідного роз'єму на задній панелі DNR-4020-16P і увімкніть живлення пристрою за допомогою кнопки на його задній панелі.

3. Підключіть монітор з портом VGA або

HDMI до відповідного порту на задній панелі пристрою. Для керування за допомогою графічного інтерфейсу, призначеного для користувача, підключіть USB-мишу до USB-порту на передній панелі пристроюQuick Installation Guide

4. У центрі екрану з'явиться вікно

Activation (Активація). Виберіть потрібну мову і пароль, який буде використовуватися для доступу до інтерфейсу керування. Підтвердіть пароль, ввівши його повторно.

5. Введіть пароль, котрий буде

використовуватися для перегляду та налаштування каналів пристрою, в поле Default channel password (Пароль каналів за замовчуванням). Натисніть OK для продовження.

6. В наступному вікні введіть ще раз

пароль адміністратора і натисніть Login (Увійти) для отримання доступу до інтерфейсу керування. Мобільний інтерфейс Після активації відеореєстратора DNR-4020- 16P керування ним можна здійснювати за допомогою мобільного додатку JustConnect+.

1. Скачайте додаток JustConnect+ з App

Store або Google Play, просканувавши наступний QR-код.

2. Відкрийте додаток JustConnect+ і

дотримуйтесь його вказівок, щоб знайти і підключитися до відеореєстраторів в тій же мережі, в якій знаходиться Ваш мобільний пристрій. Як альтернативний варіант, введіть доменне ім'я або IP- адресу відеореєстратора DNR-4020-16P, щоб підключитися до нього віддалено. За замовчуванням DNR-4020-16P отримає IP-адресу від DHCP-сервера. Якщо отримати IP-адресу від DHCP-сервера не вдасться, то IP- адресою за замовчуванням буде 192.168.0.20 Web-інтерфейс Керування DNR-4020-16P також можна здійснювати через Web-браузер.

1. Відкрийте Web-браузер і введіть в

адресному рядку IP-адресу пристрою.

2. Увійдіть в Web-інтерфейс,

використовуючи ту ж інформацію, що і для доступу до інтерфейсу керування. Додаткова інформація Якщо під час налаштування пристрою у Вас виникли проблеми, зверніться до керівництва користувача. Додаткова допомога та інформація про пристрій доступна на Web-сайті http://www.dlink.ua.34 Quick Installation Guide
