Produkttyp	Netzwerk-Videorekorder (NVR) 16 Kanäle PoE H.265
Marke	D-Link
Modell	DNR-4020-16P
Anzahl der Kanäle	16 Kanäle PoE
Videokompression	H.265
Maximale Aufnahmeauflösung	Bis zu 4K (3840x2160)
Stromversorgung	Netzteil (Stromkabel im Lieferumfang)
Netzwerkverbindung	1 LAN-Port 10/100/1000 Mbps, 16 PoE-Ports
Videoausgänge	1 x HDMI, 1 x VGA
USB-Anschlüsse	2 x USB 2.0 (vorne und hinten)
Audio	Audioeingang (Mikrofon), Audioausgang (Lautsprecher)
Alarm E/A	Alarm-Eingangs-/Ausgangsanschlüsse für Sensoren
Interner Speicher	2 Schächte für SATA-Festplatten (nicht im Lieferumfang)
Fernverwaltung	JustConnect+ App (iOS/Android), Weboberfläche
Abmessungen (B x T x H)	440 x 280 x 44 mm (19-Zoll-Rackmontage)
Gewicht	Ca. 3,5 kg
Betriebstemperatur	0°C bis 40°C
Sicherheit	Administrator-Passwort und Standard-Kanalpasswort
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, fusselfreies Tuch verwenden
Garantie	Eingeschränkte D-Link-Garantie (siehe Website)

Häufig gestellte Fragen - DNR402016P D-LINK

Wie installiere ich eine Festplatte im DNR-4020-16P?

Entfernen Sie die Schrauben der oberen Abdeckung, setzen Sie zwei Schrauben in die Festplatte ein (Köpfe leicht überstehend), schieben Sie die Festplatte in den Schacht, indem Sie die Schrauben an den Schlitzen ausrichten, und befestigen Sie die Festplatte mit den restlichen Schrauben unter dem Gerät. Die Festplatte ist nicht im Lieferumfang enthalten.

Wie greife ich zum ersten Mal auf die Verwaltungsoberfläche zu?

Schließen Sie einen Monitor über HDMI oder VGA an, stecken Sie eine USB-Maus in den vorderen Anschluss, schalten Sie das Gerät ein. Das Aktivierungsfenster erscheint: Wählen Sie die Sprache, erstellen Sie ein Administrator-Passwort und ein Standard-Kanalpasswort, und melden Sie sich an.

Kann ich Nicht-PoE-Kameras mit diesem Rekorder verwenden?

Ja, Sie können Nicht-PoE-Kameras über einen PoE-Switch oder Injektor anschließen. Die PoE-Ports versorgen die Kameras mit Strom und Daten, aber Kameras ohne PoE können über einen Switch im selben Netzwerk angeschlossen werden.

Wie setze ich das Administrator-Passwort zurück?

Konsultieren Sie das vollständige Benutzerhandbuch. In der Regel ist ein Reset-Knopf oder ein Verfahren über die JustConnect+ App erforderlich. Wenden Sie sich an den D-Link-Support, wenn das Passwort verloren gegangen ist.

Was ist die Standard-IP-Adresse des DNR-4020-16P?

Standardmäßig verwendet das Gerät DHCP. Wenn kein DHCP-Server gefunden wird, nimmt es die IP-Adresse 192.168.0.20.

Wie verbinde ich den Rekorder mit einem Netzwerk?

Verwenden Sie ein Standard-Ethernet-Kabel am LAN-Port auf der Rückseite. Schließen Sie es an einen Switch oder Router an. Stellen Sie sicher, dass das Netzwerk eine IP-Adresse per DHCP zuweist, oder konfigurieren Sie eine statische IP in der Oberfläche.

Welche Festplattentypen sind kompatibel?

Das Gerät akzeptiert SATA-Festplatten im 3,5-Zoll-Format. Es wird keine spezifische maximale Kapazität angegeben, aber Festplatten bis zu 10 TB sind in der Regel kompatibel. Verwenden Sie Festplatten, die für den Überwachungseinsatz (Surveillance-Grade) ausgelegt sind.

Kann ich die Kameras von meinem Smartphone aus aus der Ferne anzeigen?

Ja, laden Sie die JustConnect+ App aus dem App Store oder Google Play herunter. Öffnen Sie die App, folgen Sie den Anweisungen, um den NVR im selben Netzwerk zu finden, oder geben Sie seine IP-Adresse oder Domain für den Fernzugriff ein.

Wie schließe ich ein Mikrofon oder Lautsprecher an?

Schließen Sie ein Mikrofon an den Audioeingang (Audio IN) auf der Rückseite an. Für Ton schließen Sie externe Lautsprecher an den Audioausgang (Audio OUT) an. Stellen Sie sicher, dass die Kameras bidirektionales Audio unterstützen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Hauptschalter auf der Rückseite auf ON (I) steht. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn die Betriebsanzeige nicht leuchtet, wenden Sie sich an den D-Link-Support.

BEDIENUNGSANLEITUNG DNR402016P D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

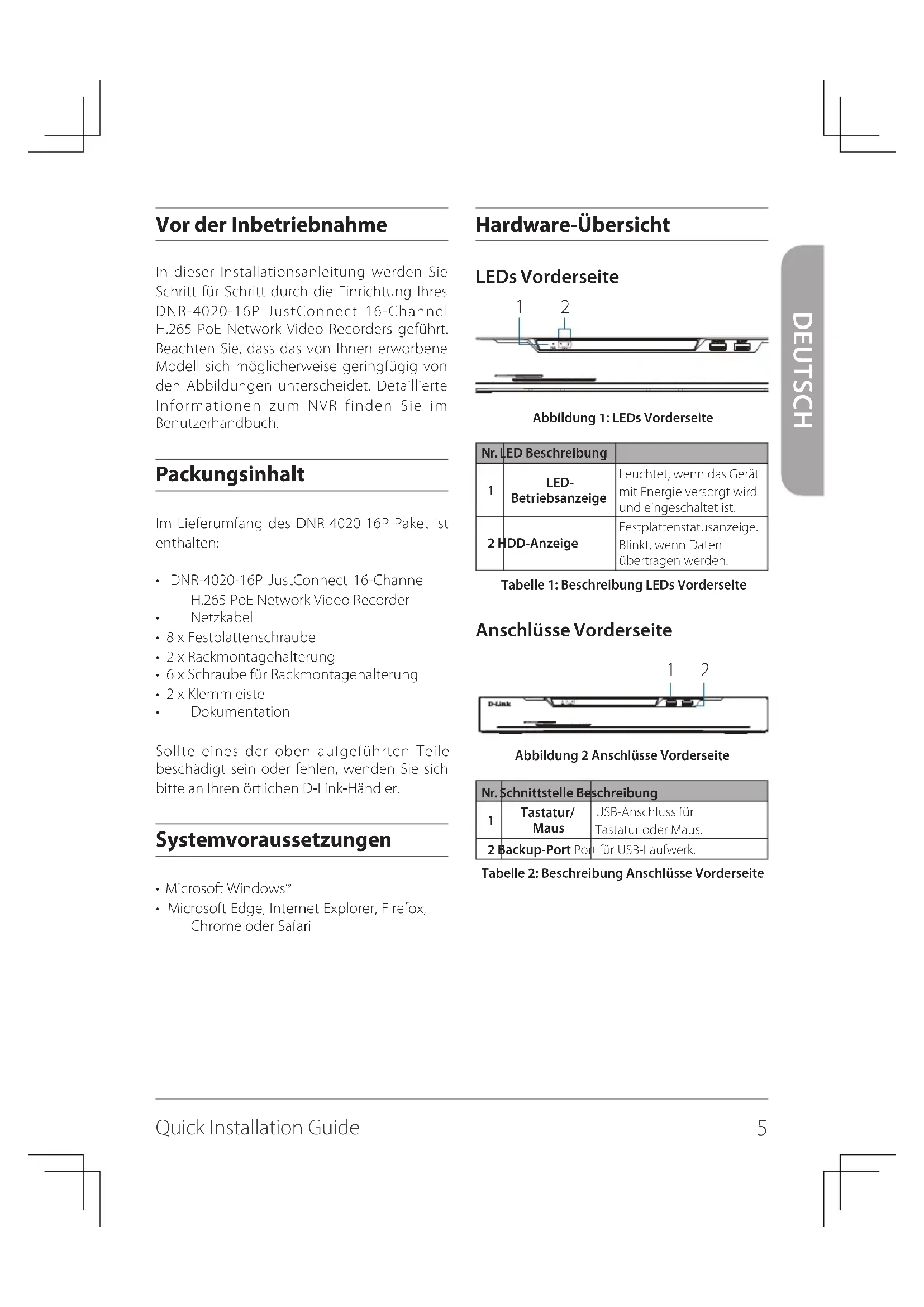

Vor der Inbetriebnahme

In dieser Installationsanleitung werden Sie Schritt für Schritt durch die Einrichtung Ihres DNR-4020-16P JustConnect 16-Channel H.265 PoE Network Video Recorders geführt. Beachten Sie, dass das von Ohnen erworbene Modell sich möglicherweise gingefugig vonden Abbildungen unterscheidet. Detaillierte Informationen zum NVR finden Sie im Benutzerhandbuch.

Packungsinhalt

Im Lieferumfang des DNR-4020-16P-Paket ist enthalten:

• DNR-4020-16P JustConnect 16-Channel H.265 PoE Network Video Recorder
  Netzkabel
• 8x Festplattenschraube
• 2×Rackmontagehalterung
• 6 x Schraube für Rackmontagehalterung
• 2×Klemmleiste
  Dokumentation

Sollte eines der oben aufgeführten Teile beschädigt sein oder fehlen, wenden Sie sichitte an ihren ortlichen D-Link-Handler.

Systemvoraussetzungen

Microsoft Windows
- Microsoft Edge, Internet Explorer, Firefox, Chrome oder Safari

Hardware-Übersicht

LEDs Vorderseite
Abbildung 1: LEDs Vorderseite

Tabelle 1: Beschreibung LEDs Vorderseite

Nr.	LED Beschreibung
1	LED-Betriebsanzeige	Leuchtet, wenn das Gerät mit Energie versorgt wird und eingeschaltet ist.
2	HDD-Anzeige	Festplattenstatusanzeige. Blinkt, wenn Daten übertragen werden.

Anschlüsse Vorderseite

Abbildung 2 Anschlüsse Vorderseite
Tabelle 2: Beschreibung Anschlüsse Vorderseite

Nr.	Schnittstelle Beschreibung
1	Tastatur/Maus	USB-Anschluss fürTastatur oder Maus.
2	Backup-Port Port für USB-Laufwerk

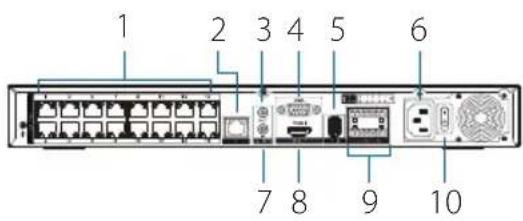

Anschlüsse Rückseite

Abbildung 3: Anschlüsse Rückseite

Nr.	Funktion Beschreibung
1	PoE-Ports	PoE-Ports für den direkten Anschluss von bis zu 16 Kameras.
2	LAN	Für die Verbindung zu einem Switch oder Router mittels Standard-Ethernet-Kabel.
3	Audio-Ausgang	Schließen Sie externe Laufsprecher an für die (Live-) Audiowiedergabe.
4	VGA-Ausgang	Zum Anschluss eines VGA-Monitors.
5	USB 2.0-Port	Zum Anschluss eines USB-Laufwerks, z. B. USB-Stick.
6	Strom	Schließen Sie das im Lieferumfang des Produkts enthaltene Netzkabel in die Eingangsbuchse an.
7	Audio-Eingang	Zum Anschluss eines Mikrofons für die bidirektionale Kommunikation mit ihren Kameras.
8	HDMI-Ausgang	Zum Anschluss eines HDMI-Monitors.
9	Alarm E/A	Zum Anschluss von Sensoren oder anderen Geräten.
10	Ein-/Aus-Schalter	Drücken Sie „1" zum Einschalten und „0" zum Ausschalten.

Tabelle 3: Beschreibung Anschlüsse Rückseite

Hardware-Installation

Vor der Inbetriebnahme

Beachten Sie die folgenden Vorsichtsmaßnahmen, um Ausfälle, Gerätefehler und Verletzungen zu verhindern:

• Installieren Sie den DNR-4020-16P an einem kühlen und trockenen Ort.
  Installieren Sie den DNR-4020-16P an einem Ort ohne starke elektromagnetische Quellen, Vibrationen, Staub, übermäßig Feuchtigkeit oder direktes Sonnenlicht.
• Überprüfen Sie den Netzstecker und achten Sie darauf, dass er fest eingesteckt ist.
• Stellen Sie keine Geräte auf den DNR-4020-16P.

Installation der Festplatte

Hinweis: Die Festplatte ist im Lieferumfang nicht enthalten und muss vom Nutzer bereitgestellt werden.

1. Entfernen Sie die Befestigungsschrauben von der oberen Abdeckung des DNR-4020-16P und entfernen Sie die Abdeckung.

Abbildung 4: Abdeckung lösen

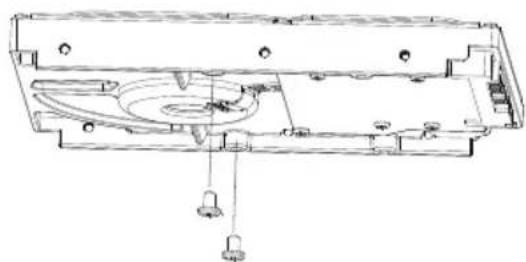

1. Schrauben Sie zwei Schrauben in die LÖcher nahe der Rückseite der Festplatte. Drehen Sie die Schrauben zwei Mal, sodass sie leicht hervorstehen.

Abbildung 5: Schrauben an der Festplatte anbringen

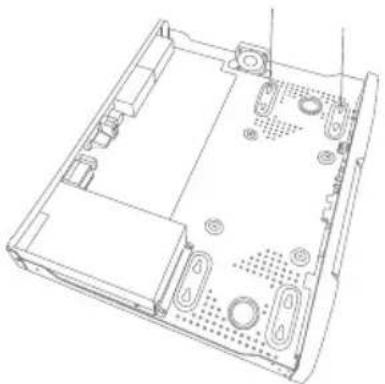

1. Schieber Ben Sie die Festplatte in den Laufwerkeinschub des DNR-4020-16P, wobei die Kopfe der beiden Schrauben in die in Abbildung 6: Festplatte einsetzen angezeigten Locher passen sollen. Schieber Ben Sie die Festplatte in Richtung Mitte des DNR-4020-16P, sodass sie einrastet.

Abbildung 6: Festplatte einsetzen

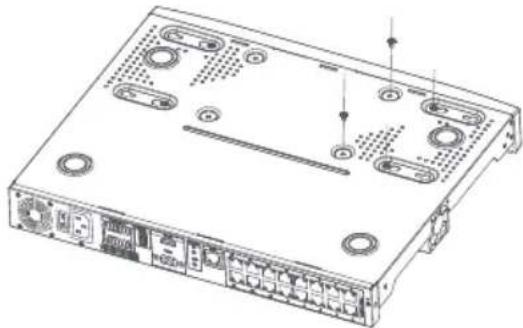

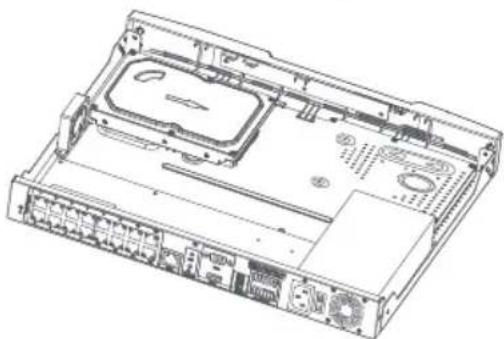

1. Drehen Sie das Gerät um und fixieren Sie die Festplatte, indem Sie die beigelegten Schrauben in die vier restlichen Löscher unten am DNR-4020-16P schrauben.

Abbildung 7: Festplatte fixieren

1. Wiederholen Sie bei Bedarf die Schritte 1 bis 4, um eine weitere Festplatte einzubauen. Stecken Sie Datenkabel und Stromkabel der Festplatte an, setzen Sie die obere Abdeckung wieder auf und befestigen Sie sie mit den Schrauben.

Betrieb

VGA- oder HDMI-Verbindung

1. Schlieben Sie ihre Netzwerkkameras direkt über die PoE-Ports auf der Rückseite oder über einen mit dem DNR-4020-16P verbundenen Switch oder Router an.
2. Stecken Sie das Netzkabel in den Anschluss auf der Rückseite des DNR-4020-16P und schalten Sie das Gerät ein.
3. Schlieben Sie ein VGA- oder HDMI-Anzeigegerät am entspruchenden Anschluss auf der Rückseite an. Um die GUI zu steuern, schreiben Sie eine USB-Maus am USB-Port auf der Vorderseite an.

4. In der Bildschirmitte wird das Aktivierungsfenster angezeigt. Wahlen Sie die gewünschte Sprache und geben Sie ein Kennwort für den Zugriff auf die Verwaltungsoberfläche ein. Bestätigen Sie das Kennwort durch erneute Eingabe.

5. Geben Sie im Feld Standard-Kanalkennwort das Kennwort ein, mit dem Sie die Kanäle des Gerätes anzeigen und konfigurieren können. Klichen Sie zum Fortfahren auf OK.

6. Geben Sie im nachsten Bildschirm das Admin-Kennwort erneut ein und klichen Sie auf Anmelden, um die Verwaltungsoberfläche zu öffnen.

Mobile Verwaltung

Nachdem der DNR-4020-16P aktiviert wurde, kann er auch mit der mobilen App JustConnect+verwaltet werden.

1. Laden Sie die App JustConnect+ aus dem App Store oder bei Google Play herunter, indem Sie den folgenden QR-Code scannen.

1. Öffnen Sie die App JustConnect+ und folgen Sie den Anweisungen auf dem Bildschirm, um NVRs im selbst Netzwerk wie Ihr Mobilgerät zu finden und sich mit ihren zu verbinden. Geben Sie alternatively für eine Remote-Verbindung Domainnamen oder IP-Adresse Ihres DNR-4020-16P ein.

Standardmäßig erhalten der DNR-4020-16P seine IP-Adresse mittels DHCP. Sollte er keine IP-Adresse von einem DHCP-Server beziehen können, lautet seine Standardadresse 192.168.0.20.

Web-Benutzeroberfläche

Der DNR-4020-16P kann auch im Web browser verwaltet werden.

1. Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des Gerätes in der Adresszeile ein.
2. Melden Sie sich mit den Zugangsdaten der Verwaltungsoberfläche bei der Weboberfläche an.

Weitere Informationen

Wenn Sie Probleme bei der Einrichtung Ihres Gerätes haben,esen Sieitte das Benutzerhandbuch.

Weitere Hilfe erhalten Sie online. Um mehr über D-Link-Produkte zu erfahren oder Marketinginformationen zu erhalten, besuchen Sie die D-Link Support-Website unter http:// dlink.com/support/.

Garantieinformationen

Informationen zur lebenslangen
eingeschränkten D-Link-Garantie finden Sie auf folgender Website:
http://warranty.dlink.com/.

TECHNISCHE UNTERSTÜTZUNG

Dieses Gerät entspricht Klasse A der CISPR 32. In einer Wohngebäudeumgebung kann these Gerät Funktionstörungen verursachen.

SICHERHEITSVORSCHRIFTEN

Die folgenden Sicherheitshinweise sollen ihre eigene Sicherheit gewährleisten und Ihr Produkt vor möglichn Schaden bewahren. Weitere Details finden Sie den Benutzeranweisungen zum Produkt.

• Statische Elektrizität kann schädlich für elektronische Komponenten sein. Entladen Sie statische Elektrizität von Ihr dem Körper (z. B. durch Berühren von geerdetem Metall), ehe Sie das Produkt berühren.
• Versuchen Sie nicht, das Produkt zu reparieren und demontieren Sie es auf keinen Fall. Eine Produkte verwenden eine vom Benutzer auszutauschende Batterie.itte befolgen Sie die Anweisungen im Benutzerhandbuch.
• Schütten Sie keine Flüssigkeiten auf Ihr Produkt und stecken Sie keine Fremdkörper in die Öffnungen Ihres Produktions.
• Verwenden Sie these Produkt nicht in der Näre von Wasser, in Bereichen mit hoher Feuchtigkeit oder Kondensation, es sei dann, das Produkt ist speziell für die Anwendung im Freien gedacht.
• Halten Sie Ihr Gerät von Heizkörpm und Quellen fern, die Wärme erzeugen.
  Trennen Sie das Gerät immer von der Steckdose, ehe Sie es reinigen, und verwenden Sie nur ein trockenes, fusselfreies Tuch.

ENTSORGUNG UND RECYCLING IHRES PRODUKTS

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf auf hin, dass these Produkt gemäß bestehender Örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollen, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie esitte zu einer von ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.
