MANUAL DE USUARIO DNR402016P D-LINK

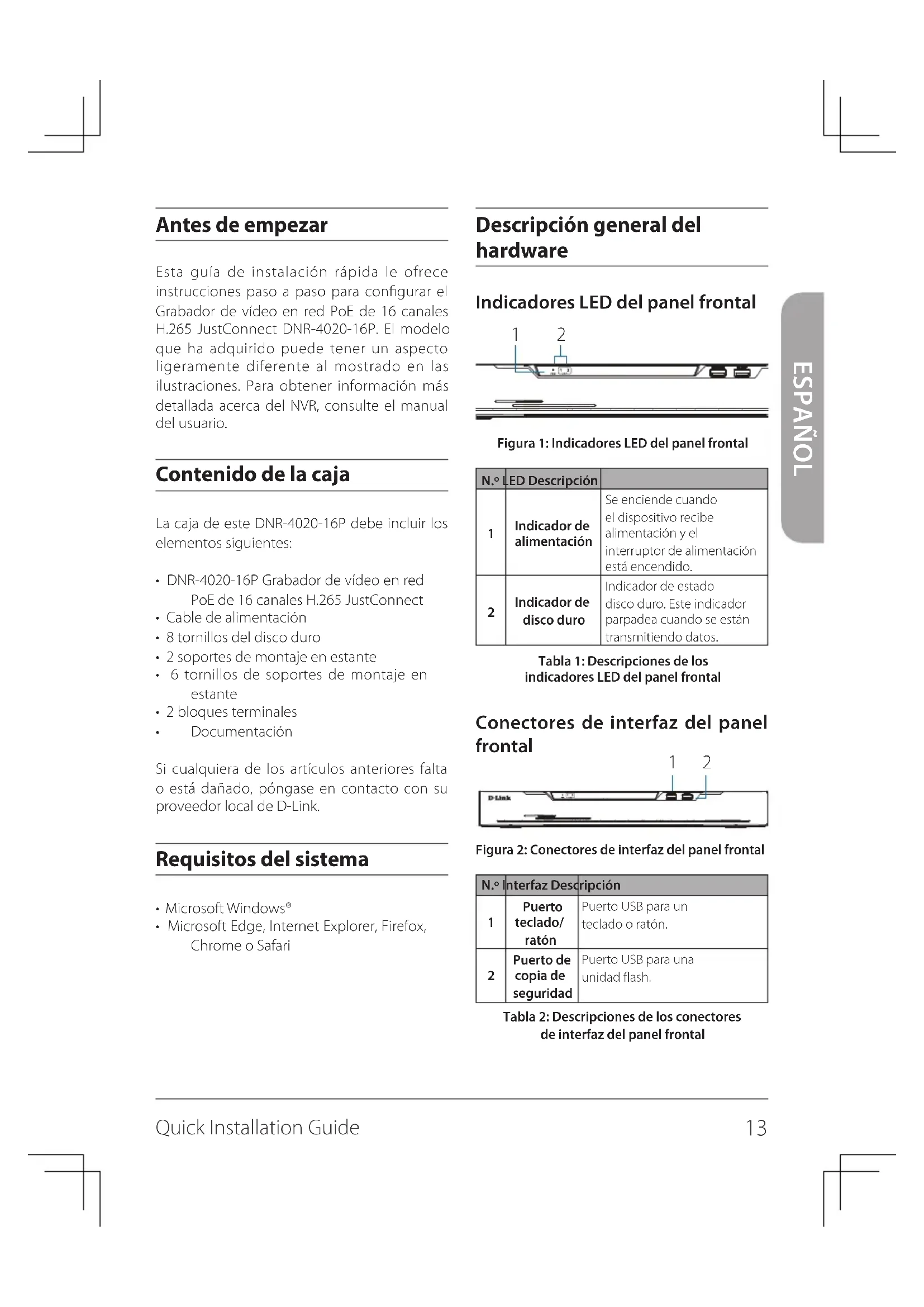

ESPAÑOL Descripción general del hardware Indicadores LED del panel frontal Figura 1: Indicadores LED del panel frontalN.º LED Descripción Indicador de alimentaciónSe enciende cuando el dispositivo recibe alimentación y el interruptor de alimentación está encendido. Indicador de disco duroIndicador de estado disco duro. Este indicador parpadea cuando se están transmitiendo datos.Tabla 1: Descripciones de los indicadores LED del panel frontal Conectores de interfaz del panel frontal Figura 2: Conectores de interfaz del panel frontalN.º Interfaz Descripción Puerto teclado/ratónPuerto USB para un teclado o ratón. Puerto de copia de seguridadPuerto USB para una unidad flash.Tabla 2: Descripciones de los conectores de interfaz del panel frontal Antes de empezar Esta guía de instalación rápida le ofrece instrucciones paso a paso para configurar el Grabador de vídeo en red PoE de 16 canales H.265 JustConnect DNR-4020-16P. El modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones. Para obtener información más detallada acerca del NVR, consulte el manual del usuario. Contenido de la caja La caja de este DNR-4020-16P debe incluir los elementos siguientes:

• DNR-4020-16P Grabador de vídeo en red PoE de 16 canales H.265 JustConnect

• Cable de alimentación

• 8 tornillos del disco duro

• 2 soportes de montaje en estante

• 6 tornillos de soportes de montaje en estante

• 2 bloques terminales

• Documentación Si cualquiera de los artículos anteriores falta o está dañado, póngase en contacto con su proveedor local de D-Link. Requisitos del sistema

Quick Installation Guide ESPAÑOL Instalación del hardware Antes de empezar Respete las precauciones siguientes para ayudar a evitar paradas, errores del equipo y lesiones personales:

• Instale el DNR-4020-16P en un lugar fresco y seco.

• Instale el DNR-4020-16P en un lugar en el que no existan fuentes electromagnéticas intensas, vibraciones, polvo, exceso de humedad ni luz solar directa.

• Inspeccione visualmente el conector de alimentación y compruebe que está debidamente protegido.

• No apile ningún dispositivo encima del DNR-4020-16P. Instalación del disco duro Nota: El disco duro del dispositivo no está incluido; deberá proporcionarlo el usuario.

1. Retire los tornillos de fijación de la

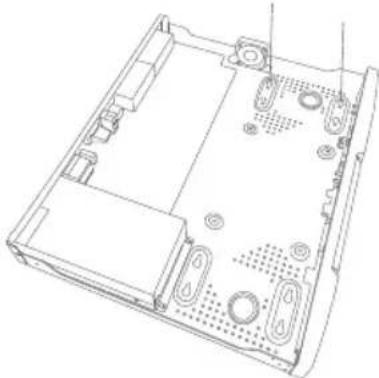

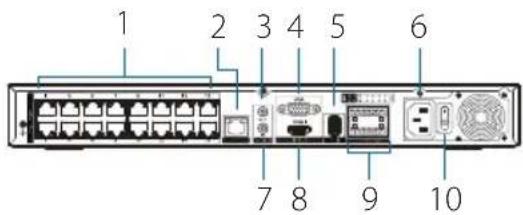

cubierta superior del DNR-4020-16P y, a continuación, retire la cubierta superior del dispositivo. Figura 4: Desatornillado de la cubierta Conectores de interfaz del panel posterior Figura 3: Conectores de interfaz del panel posteriorN.º Función Descripción1 Puertos PoEPuertos PoE que ofrecen una conexión directa hasta a 16 cámaras.2 LANUsa un cable Ethernet estándar para conectarse a un conmutador o router. Salida de audioConecta los altavoces externos para audio en directo o reproducción de audio.4 Salida VGAConector de salida para un monitor VGA. Puerto USB 2.0Conecta un dispositivo de almacenamiento USB, como una unidad flash.6 AlimentaciónConecte el cable de alimentación suministrado al puerto de entrada. Entrada de audioConecta un micrófono para utilizar la comunicación bidireccional con las cámaras.8 Salida HDMIConector de salida para un monitor HDMI.9 E/S de alarmaPuertos de E/S de alarma para conectarse a sensores o a otros dispositivos. Interruptor alimentaciónPulse "1" para encender el dispositivo y "0" para apagarlo.Tabla 3: Descripciones de los conectores de interfaz del panel posterior

2. Introduzca dos tornillos en los orificios

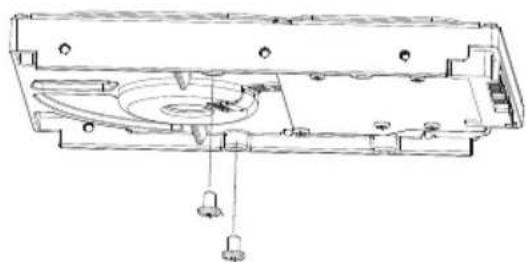

cerca del panel posterior del disco duro. Gire los tornillos dos veces, de modo que sobresalgan ligeramente. Figura 5: Inserción de tornillos en el disco duro

3. Inserte el disco duro en la bahía de unidad

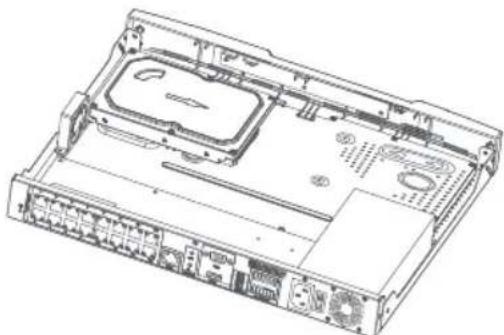

del DNR-4020-16P, ajustando las cabezas de los dos tornillos en las ranuras que se indican en la Figura 6: Inserción del disco duro. Deslice el disco duro hacia el centro del DNR-4020-16P, de modo que quede bloqueado en su posición. Figura 6: Inserción del disco duro

4. Dé la vuelta al dispositivo y proteja al

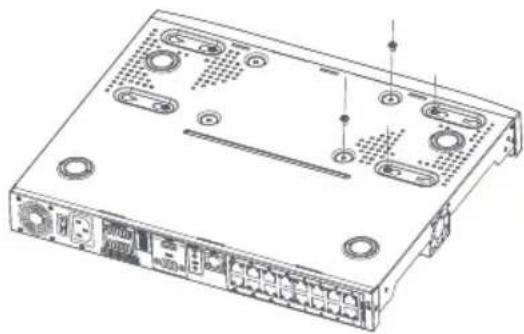

disco duro en el interior del dispositivo introduciendo los tornillos que se proporcionan en los cuatro orificios restantes situados en la parte inferior del DNR-4020-16P. Figura 7: Protección del disco duro

5. Si lo desea, instale un segundo disco duro

repitiendo los pasos 1-4. Conecte el cable de datos y el cable de alimentación del disco duro al dispositivo y, a continuación, vuelva a colocar la cubierta superior y apriete los tornillos de fijación. Opciones de gestión Conexión VGA o HDMI

1. Conecte sus cámaras de red directamente

usando los puertos PoE de la parte posterior del dispositivo o conéctelas a un conmutador o router que esté conectado al DNR-4020-16P.

2. Conecte el cable de alimentación al

puerto situado en el panel posterior del DNR-4020-16P y encienda el interruptor de alimentación.

3. Conecte una pantalla VGA o HDMI al16

Quick Installation Guide ESPAÑOL puerto USB correspondiente situado en la parte posterior del dispositivo. Para controlar la GUI, conecte un ratón USB al puerto USB en el panel frontal.

4. La ventana Activación aparecerá en el

centro de la pantalla. Seleccione el idioma que prefiera e introduzca una contraseña que se usará para acceder a la interfaz de administración. Para confirmar la contraseña, vuelva a escribirla.

5. En el campo Contraseña de canal

predeterminado, introduzca la contraseña que se usará para ver y configurar los canales del dispositivo. Haga clic en Aceptar para continuar.

6. En la siguiente pantalla, vuelva a introducir

la contraseña del administrador y haga clic en Iniciar sesión para acceder a la interfaz de administración. Interfaz móvil Una vez activado el DNR-4020-16P, también se puede administrar con la aplicación móvil JustConnect+.

1. Descargue la aplicación JustConnect+

desde App Store o Google Play escaneando el código QR siguiente.

2. Abra la aplicación JustConnect+ y

siga las instrucciones en pantalla para detectar y conectarse a los NVR que haya en la misma red que su dispositivo móvil. Como alternativa, introduzca el nombre de dominio o dirección IP de su DNR-4020-16P para conectarse a él de forma remota De manera predeterminada, el DNR-4020-16P recibirá su dirección IP mediante DHCP. Tomará de forma predeterminada el valor 192.168.0.20 si no puede recibir una dirección IP desde un servidor DHCP. Interfaz de usuario web El DNR-4020-16P se puede configurar también con un navegador web.

1. Abra un navegador web e introduzca la

dirección IP del dispositivo en la barra de direcciones.

2. Inicie sesión en la interfaz de usuario web

con la misma información que usó para acceder a la interfaz de administración. Información adicional Si tiene problemas al configurar el dispositivo, consulte el manual del usuario. Hay ayuda adicional disponible en Internet. Para encontrar más información acerca de los productos D-Link o su comercialización, visite el sitio web de asistencia de D-Link en http:// dlink.com/support/. Información acerca de la garantía La información sobre la Garantía limitada de D-Link está disponible en el siguiente sitio web: http://warranty.dlink.com/.

• 8 x parafusos de disco rígido

INSTRUCCIONES DE SEGURIDAD

Las siguientes directrices de seguridad generales se proporcionan para ayudar a garantizar su propia seguridad personal y proteger el sistema de posibles daños. Recuerde consultar las instrucciones de uso del producto para obtener más información.

• La electricidad estática puede ser dañina para los componentes electrónicos. Descargue la electricidad estática de su cuerpo (por ejemplo, tocando un metal desnudo conectado a tierra) antes de tocar el producto.

• No intente reparar el producto y nunca desarme el producto. Para algunos productos con una batería reemplazable por el usuario, lea y siga las instrucciones del manual del usuario.

• No derrame comida o líquido sobre su producto y nunca introduzca ningún objeto en las aberturas del producto.

• No utilice este producto cerca del agua, áreas con alta humedad o condensación a menos que el producto esté específicamente especificado para aplicaciones en exteriores.

• Mantenga el dispositivo alejado de radiadores y fuentes de calor.

• Mantenga el producto alejado de radiadores y otras fuentes de calor. Este símbolo en el producto o el embalaje significa que, de acuerdo con la legislación y la normativa local, este producto no se debe desechar en la basura doméstica sino que se debe reciclar. Llévela a un punto de recogida designado por las autoridades locales una vez que haya llegado al final de su ciclo de vida; algunos aceptan productos de forma gratuita. Al reciclar el producto y su embalaje de esta manera, ayuda a conservar el medio ambiente y proteger la salud humana. DESECHAR Y RECICLAR EL PRODUCTOSwedish [Svenska] Den här utrustningen efterlever Klass A i CISPR 32. Den här utrustningen kan orsaka radiostörningar i bostadsområden.
