Type de produit	Magnétoscope réseau (NVR) 16 canaux PoE H.265
Marque	D-Link
Modèle	DNR-4020-16P
Nombre de canaux	16 canaux PoE
Compression vidéo	H.265
Résolution d'enregistrement maximale	Jusqu'à 4K (3840x2160)
Alimentation	Secteur (cordon d'alimentation fourni)
Connectivité réseau	1 port LAN 10/100/1000 Mbps, 16 ports PoE
Sorties vidéo	1 x HDMI, 1 x VGA
Ports USB	2 x USB 2.0 (avant et arrière)
Audio	Entrée audio (microphone), sortie audio (haut-parleur)
E/S alarme	Ports d'entrée/sortie d'alarme pour capteurs
Stockage interne	2 baies pour disques durs SATA (non inclus)
Gestion à distance	Application JustConnect+ (iOS/Android), interface web
Dimensions (L x P x H)	440 x 280 x 44 mm (montage en rack 19 pouces)
Poids	Environ 3,5 kg
Température de fonctionnement	0°C à 40°C
Sécurité	Mot de passe administrateur et mot de passe canal par défaut
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux
Garantie	Garantie limitée D-Link (consulter le site Web)

FOIRE AUX QUESTIONS - DNR402016P D-LINK

Comment installer un disque dur dans le DNR-4020-16P ?

Retirez les vis du couvercle supérieur, insérez deux vis dans le disque dur (têtes dépassant légèrement), glissez le disque dans la baie en alignant les vis sur les fentes, puis fixez le disque avec les vis restantes sous l'appareil. Le disque dur n'est pas inclus.

Comment accéder à l'interface de gestion pour la première fois ?

Connectez un écran via HDMI ou VGA, branchez une souris USB sur le port avant, allumez l'appareil. La fenêtre d'activation apparaît : choisissez la langue, créez un mot de passe administrateur et un mot de passe canal par défaut, puis connectez-vous.

Puis-je utiliser des caméras non PoE avec cet enregistreur ?

Oui, vous pouvez connecter des caméras non PoE via un commutateur PoE ou un injecteur. Les ports PoE fournissent alimentation et données, mais des caméras sans PoE peuvent être branchées sur le même réseau via un switch.

Comment réinitialiser le mot de passe administrateur ?

Consultez le manuel d'utilisation complet. Généralement, un bouton de réinitialisation ou une procédure via l'application JustConnect+ peut être nécessaire. Contactez le support D-Link si le mot de passe est perdu.

Quelle est l'adresse IP par défaut du DNR-4020-16P ?

Par défaut, l'appareil utilise DHCP. S'il ne trouve pas de serveur DHCP, il prend l'adresse IP 192.168.0.20.

Comment connecter l'enregistreur à un réseau ?

Utilisez un câble Ethernet standard sur le port LAN à l'arrière. Connectez-le à un commutateur ou routeur. Assurez-vous que le réseau attribue une adresse IP via DHCP ou configurez une IP statique dans l'interface.

Quels types de disques durs sont compatibles ?

L'appareil accepte des disques durs SATA de format 3,5 pouces. Aucune capacité maximale spécifique n'est indiquée, mais les disques jusqu'à 10 To sont généralement compatibles. Utilisez des disques conçus pour une utilisation en surveillance (surveillance-grade).

Puis-je visualiser les caméras à distance depuis mon smartphone ?

Oui, téléchargez l'application JustConnect+ depuis l'App Store ou Google Play. Ouvrez l'application, suivez les instructions pour découvrir le NVR sur le même réseau ou saisissez son adresse IP ou nom de domaine pour un accès distant.

Comment brancher un microphone ou des haut-parleurs ?

Connectez un microphone à l'entrée audio (ENTRE audio) à l'arrière. Pour le son, branchez des haut-parleurs externes à la sortie audio (SORTIE audio). Assurez-vous que les caméras supportent l'audio bidirectionnel.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que l'interrupteur principal à l'arrière est sur ON (I). Assurez-vous que la prise secteur fonctionne. Si le voyant d'alimentation ne s'allume pas, contactez le support D-Link.

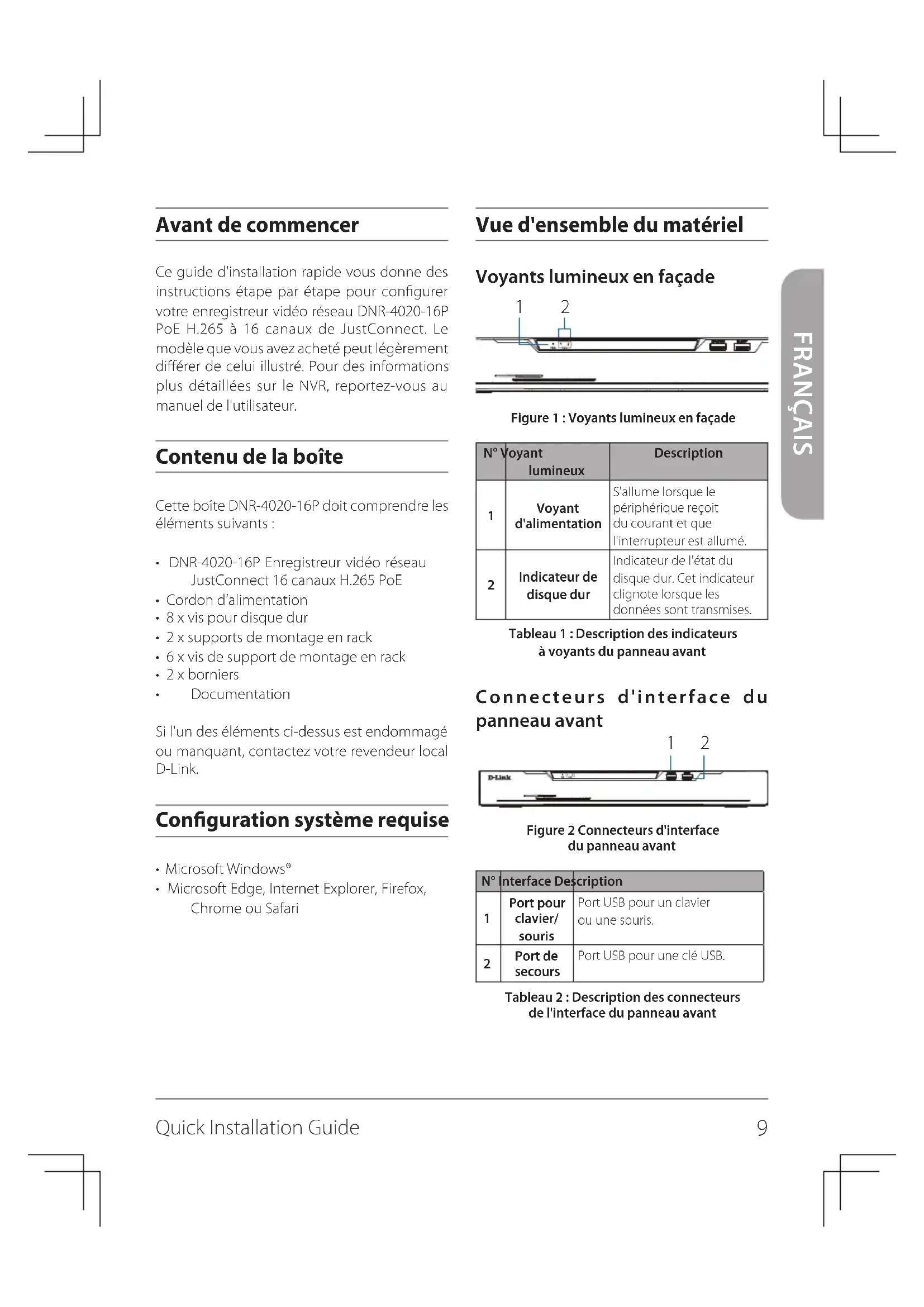

MODE D'EMPLOI DNR402016P D-LINK

Ce guide d'installation rapide vous donne des instructions étape par étape pour configurer votre enregistrateur video reseau DNR-4020-16P PoE H.265 à 16 canaux de JustConnect. Le modele que vous avez acheté peut légèrement différer de celui illustré. Pour des informations plus détaillées sur le NVR, reportez-vous au manuel de l'utilisateur.

Contenu de la boîte

Cette boite DNR-4020-16P doit comprendre les éléments suivants:

• DNR-4020-16P Enregistreur video reseau JustConnect 16 canaux H.265 PoE
  Cordon d'alimentation
• 8 x vis pour disque dur
• 2x supports de montage en rack
• 6 x vis de support de montage en rack
• 2×borniers
  Documentation

Si I'un des éléments ci-dessus est endommagé ou manquant, contactez votre revendeur local D-Link.

Configuration système requise

Microsoft Windows
- Microsoft Edge, Internet Explorer, Firefox, Chrome ou Safari

Vue d'ensemble du matériel

Voyants lumineux en façade
Figure 1 : Voyants lumineux en façade

Tableau 1: Description des indicateurs à voyants du panneau avant

N°	Voyant lumineux	Description
1	Voyant d'alimentation	S'allume lorsque le périhérique recoit du courant et que l'interrupteur est allumé.
2	Indicateur de disque dur	Indicateur de l'état du disque dur. Cet indicateur clignote lorsque les données sont transmises.

Connecteurs d'interface du panneau avant
Figure 2 Connecteurs d'interface du panneau avant

Tableau 2: Description des connecteurs de l'interface du panneau avant

N°	Interface Description
1	Port pour clavier/souris	Port USB pour un clavier ou une souris.
2	Port de secours	Port USB pour une clé USB.

Connecteurs d'interface de la face arrriere

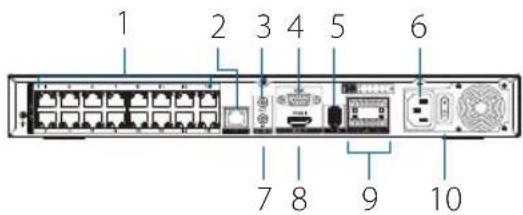

Figure 3: Connecteurs d'interface de la face arrêté

Tableau 3: Description des connecteurs d'interface du panneau arrête

N°	Caracteristique	Description
1	Ports PoE	Des ports PoE qui offrent une connexion directe à un maximum de 16 camères.
2	LAN	Utilise un cable Ethernet standard pour se connecter à un commutateur ou à un routeur.
3	SORTIE audio	Connectez des haut-parleurs externes pour le son en direct ou la lecture audio.
4	Sortie VGA	Connecteur de sortie pour un monitérVGA.
5	Port USB 2.0	Connectez un péripérisque de stockage USB tel qu'une clé USB.
6	Alimentation	Connectez le cordon d'alimentation fourni au port d'entrée.
7	ENTRE audio	Connectedz un microphone pour utiliser la communication bidirectionnelle avec votre ou vos camères.
8	Sortie HDMI	Connecteur de sortie pour un monitérHDMI.
9	E/S alarme	Ports E/S d'alarme pour la connexion à des capteurs ou à d'autres péripérisques.
10	Interrupteur principal	Appuyez sur le « 1 » pour allumer le péripérisque, sur le « 0 » pour l'éteindre.

Installation du matériel

Avant de commencer

Respectez les précautions suivantes afin d'eviter tout risque d'arrêt, de dysfonctionnement de l'équipement ou de blessures corporelles :

• Installez le DNR-4020-16P dans un endroit frais et sec.
• installez le DNR-4020-16P dans un site exempt de fortes sources electromagnétiques, de vibrations, de poussière, d'humidité excessive et de lumière solaire directe.
• Inspectez visuèlement le connecteur d'alimentation et assurez-vous qu'il est bien fixé.
  N'empilez pas d'appareils sur le DNR-4020-16P.

Installation de disque dur

Remarque: Le disque dur du périphérique n'est pas inclus et doit être fourni par l'utilisateur.

1. Retirez les vis de fixation du couvercle supérieur du DNR-4020-16P, puis retirez le couvercle supérieur du périphérique.

Figure 4: Devissage du couvercle

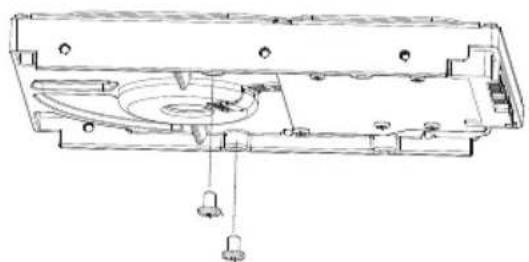

1. Insérez deux vis dans les troussitués prés du panneau arrêté du disque dur. Tournez les vis deux fois, de manière à ce qu'elles dépassent légarement.

Figure 5: Fixation des vis sur le disque dur

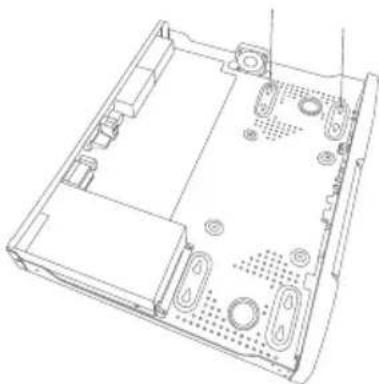

1. Insérez le disque dur dans la baie du DNR-4020-16P, en insérant les têtes des deux vis dans les fentes indiquées sur la figure 6: Insertion du disque dur. Faites glisser le disque dur vers le centre du DNR-4020-16P afin qu'il se verrouille en position.

Figure 6: Insertion du disque dur

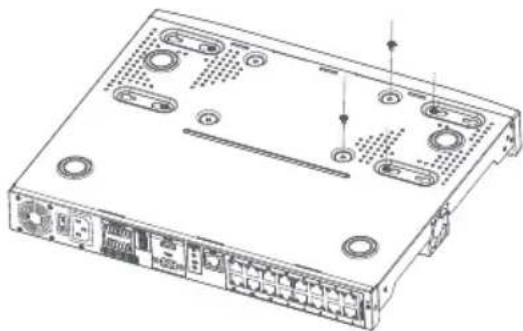

1. Retournez le périphérique et fixez le disque dur à l'intérieur du périphérique en vissant les vis fournies dans les quatre trous restants sur le fond du DNR-4020-16P.

Figure 7: Fixation du disque dur

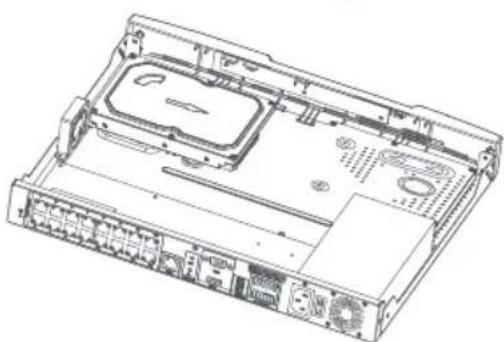

1. Si vous le souhaitez, installez un deuxième disque dur en répertant les étapes 1 à 4. Fixez le cable de données du disque dur et le cable d'alimentation au périphérique, puis remettez le couvercle supérieur en place et fixez les vis de fixation.

Options de gestion

Connexion VGA ou HDMI

1. Connectez vos caméras réseau directement en utilisant les ports PoE à l'arrière du périphérique, ou connectez-les à un commutateur ou à un routeur qui est connecté au DNR-4020-16P.
2. Connectez le cordon d'alimentation au port situé sur le panneau arrêté du DNR-4020-16P et allumez l'interrupteur.
3. Connectez un écran VGA ou HDMI au port correspondant à l'arrête du périphérique. Pour contrôler l'interface graphique, connectez une souris USB au port USB sur la façade.
4. La fenêtre Activation apparait au centre de l'écran. Sélectionnez votre langue préféère et entreprises un mot de passer qui

sera utilisé pour acceder à l'interface de gestion. Confirmez le mot de passer en le retapant.

1. Dans le champ Mot de passer du canal par défaut saisissez le mot de passer qui sera utilisé pour visualiser et configurer les canaux du périphérique. Cliquez sur OK pour continuer.
2. Sur l'écran suivant, entrez à nouveau le mot de passer admin et cliquez sur Connexion pour acceder à l'interface de gestion.

Interface mobile

Une fois que le DNR-4020-16P a ete activé, il peut egalement etre gere a l'aide del'application mobile JustConnect+.

1. Telechargez l'application JustConnect+ sur l'App Store ou sur Google Play en scannant le code QR suivant.

1. Ouvrez l'application JustConnect+ et suivez les instructions à l'écran pour découvertir et vous connecter aux NVR sur le même réseau que votre périphérique mobile. Vous pouze également saisir le nom de domaine ou l'adresse IP de votre DNR-4020-16P pour vous y connecter à distance.

Par défaut, le DNR-4020-16P receiveva son adresse IP via DHCP. Elle sera par défaut 192.168.0.20

si il ne peut pas receivevoir une adresse IP d'un serveur DHCP.

Interface utiliseur Web

Le DNR-4020-16P peut aussi être commandé à l'aide d'un navigateur Web.

1. Ouvrez un navigateur Web et saisissez l'adresse IP du périphérique dans le champ d'adresse.
2. Connectez-vous à l'interface utilisateur Web en utilisant les mêmes informations que celles utilisées pour acceder à l'interface de gestion.

Informations complémentaires

Si vous rencontres des problèmes pour configurer votre périphérique, veuillez consulter le manuel d'utilisation.

Une aide supplémentaire est disponible en ligne. Pour en savoir plus sur les produits D-Link ou les informations commerciales, veuilles consulter le site Web d'assistance D-Link à l'adresse http://dlink.com/support/.

Informations sur la garantie

Les informations relatives à la garantie limitée dans le temps D-Link sont disponibles sur le site Web suivant:

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

警告使用者：

Cet équipement est conforme à la classe A de la norme CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio.

CONSIGNES DE SECURITÉ

Les consignes de sécurité générales suivantes sont fournies pour assurer leur propre sécurité et protégger votre produit des dommages potentiels. N'oubliez pas de consulter les instructions d'utilisation du produit pour plus de détails.

L'electricité statique peut être dangereuse pour les composants électroniques. Déchargez l'électricité statique de votre corps (par ex., en touchant du métal nu mis à la terre) avant de toucher le produit.
N'essayez pas de réparer le produit et ne le demontez jamais. Pour certains produits avec une batterie remplaçable par l'utilisateur, veuillez dire et suivre les instructions du mode d'emploi.
- Ne renversez pas de nourriture ou de liquide sur votre produit et n'introduisez jamais aucun objet dans les ouvertures de votre produit.
Nutilise pas ce produit a proximite d'eau, de zones tres humides ou de condensation, a moins que le produit ne soit specifquement concu pour une application exterieure.
- Gardez le produit à l'écart des radiateurs et autres sources de chaleur.
- Débranche toujours l'appareil du secteur avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux.

Ce symbole sur le produit ou l'emballage signifie que, conformément aux lois et reglements locaux, ce produit ne doit pas etre jeté avec les ordures menagères mais envoye au recyclage. Veuillez le déposer a un point de collecte désigné par vos autorités locales une fois qu'il a atteint la fin de sa vie ; certains accepteront les produits gratuitelement. En recyclant le produit et son emballage de cette maniere, vous contribuez à preserver I'environnement et a protegger la santé humaine.
