DNR402016P - Videoregistratore D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videoregistratore di rete (NVR) 16 canali PoE H.265
Marca	D-Link
Modello	DNR-4020-16P
Numero di canali	16 canali PoE
Compressione video	H.265
Risoluzione di registrazione massima	Fino a 4K (3840x2160)
Alimentazione	Rete elettrica (cavo di alimentazione incluso)
Connettività di rete	1 porta LAN 10/100/1000 Mbps, 16 porte PoE
Uscite video	1 x HDMI, 1 x VGA
Porte USB	2 x USB 2.0 (anteriore e posteriore)
Audio	Ingresso audio (microfono), uscita audio (altoparlante)
I/O allarme	Porte di ingresso/uscita allarme per sensori
Archiviazione interna	2 alloggi per dischi rigidi SATA (non inclusi)
Gestione remota	Applicazione JustConnect+ (iOS/Android), interfaccia web
Dimensioni (L x P x A)	440 x 280 x 44 mm (montaggio su rack 19 pollici)
Peso	Circa 3,5 kg
Temperatura di funzionamento	Da 0°C a 40°C
Sicurezza	Password amministratore e password canale predefinita
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e non lanuginoso
Garanzia	Garanzia limitata D-Link (consultare il sito Web)

Domande frequenti - DNR402016P D-LINK

Come installare un disco rigido nel DNR-4020-16P?

Rimuovere le viti del coperchio superiore, inserire due viti nel disco rigido (teste leggermente sporgenti), far scorrere il disco nell'alloggiamento allineando le viti con le fessure, quindi fissare il disco con le viti rimanenti sotto il dispositivo. Il disco rigido non è incluso.

Come accedere all'interfaccia di gestione per la prima volta?

Collegare un monitor tramite HDMI o VGA, collegare un mouse USB alla porta anteriore, accendere il dispositivo. Apparirà la finestra di attivazione: scegliere la lingua, creare una password amministratore e una password canale predefinita, quindi accedere.

Posso utilizzare telecamere non PoE con questo registratore?

Sì, è possibile collegare telecamere non PoE tramite uno switch PoE o un injector. Le porte PoE forniscono alimentazione e dati, ma le telecamere senza PoE possono essere collegate sulla stessa rete tramite uno switch.

Come reimpostare la password amministratore?

Consultare il manuale d'uso completo. Generalmente, potrebbe essere necessario un pulsante di reset o una procedura tramite l'applicazione JustConnect+. Contattare l'assistenza D-Link in caso di smarrimento della password.

Qual è l'indirizzo IP predefinito del DNR-4020-16P?

Per impostazione predefinita, il dispositivo utilizza DHCP. Se non trova un server DHCP, assume l'indirizzo IP 192.168.0.20.

Come collegare il registratore a una rete?

Utilizzare un cavo Ethernet standard sulla porta LAN sul retro. Collegarlo a uno switch o router. Assicurarsi che la rete assegni un indirizzo IP tramite DHCP o configurare un IP statico nell'interfaccia.

Quali tipi di dischi rigidi sono compatibili?

Il dispositivo accetta dischi rigidi SATA da 3,5 pollici. Non è indicata una capacità massima specifica, ma i dischi fino a 10 TB sono generalmente compatibili. Utilizzare dischi progettati per uso di sorveglianza (surveillance-grade).

Posso visualizzare le telecamere da remoto tramite smartphone?

Sì, scaricare l'applicazione JustConnect+ dall'App Store o Google Play. Aprire l'app, seguire le istruzioni per rilevare l'NVR sulla stessa rete o inserire il suo indirizzo IP o nome di dominio per l'accesso remoto.

Come collegare un microfono o altoparlanti?

Collegare un microfono all'ingresso audio (INGRESSO audio) sul retro. Per l'audio, collegare altoparlanti esterni all'uscita audio (USCITA audio). Assicurarsi che le telecamere supportino l'audio bidirezionale.

Cosa fare se il dispositivo non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che l'interruttore principale sul retro sia su ON (I). Assicurarsi che la presa di corrente funzioni. Se il LED di alimentazione non si accende, contattare l'assistenza D-Link.

MANUALE UTENTE DNR402016P D-LINK

GUIDA DI INSTALLAZIONE

KPATKOE PYKOBOIDCTBO NO YCTAHOBKE

KOPOTKIN NOCIBHNI K 3I BCTAHOBJIENH

In questa Guida per l'installazione rapida sono riportate istruzioni dettagliate per configurare il video registratore di rete JustConnect DNR-4020-16P a 16 canali H.265 PoE. Il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni. Per informazioni più dettagliate sul NVR, consultare il manuale dell'utente.

Contenuto della confezione

Questo DNR-4020-16P pacchetto delve includere i seguenti elementi:

• DNR-4020-16P Videoregistratore di rete JustConnect 16 canali H.265 PoE
• Cavo di alimentazione
  8 viti per disco rigido
• 2 staffe per il montaggio su rack
• 6 viti per staffa di montaggio su rack
• 2 morsettiere
  Documentazione

Se uno o più degli articoli sopra elencati risultano danneggiati o mancanti, contattare il rivenditore D-Link locale.

Requisiti di sistema

• Microsoft Windows®
• Microsoft Edge, Internet Explorer, Firefox, Chrome o Safari

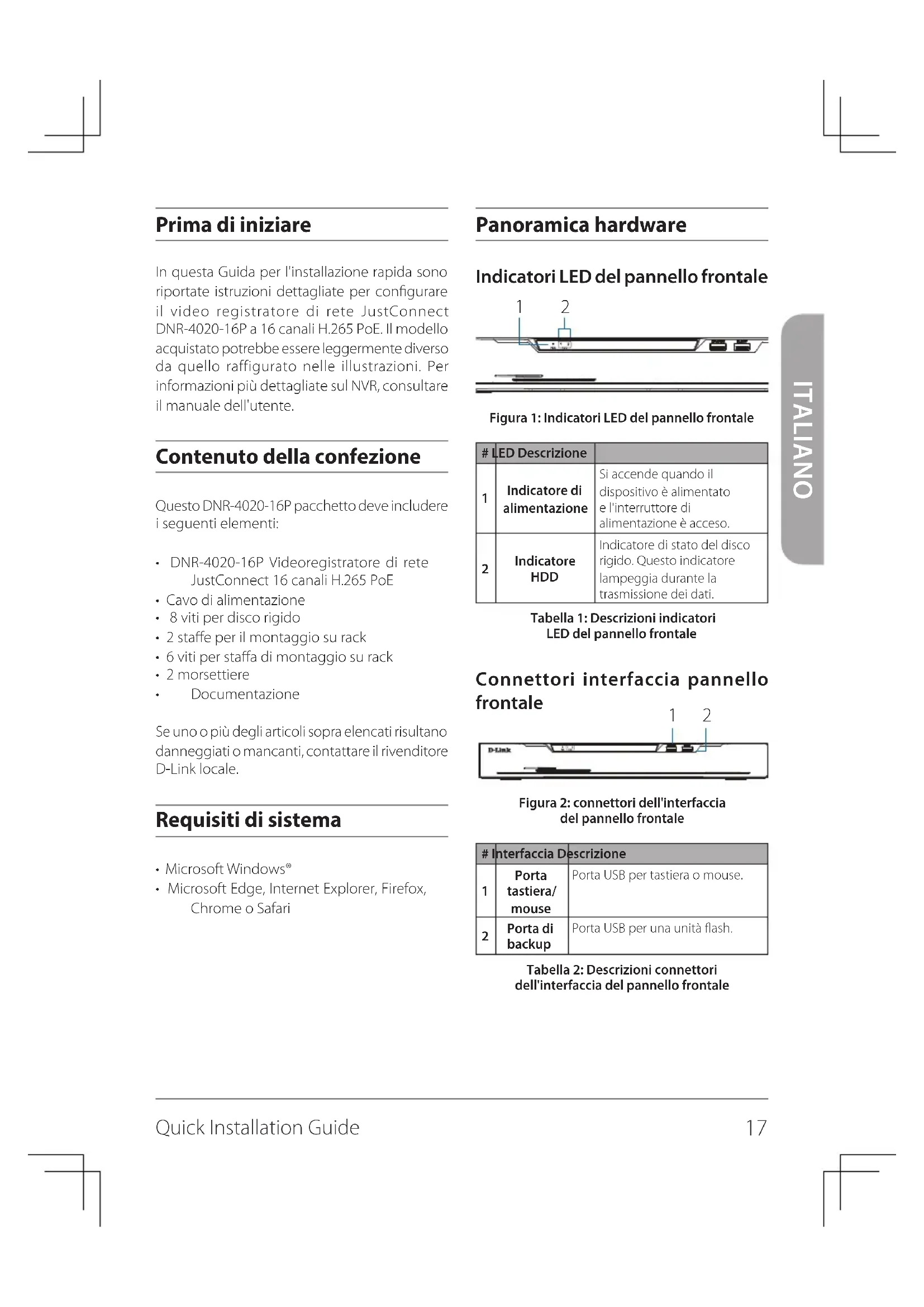

Panoramaica hardware

Indicatori LED del pannello frontale
Figura 1: Indicators LED del pannello frontale

Tabella 1: Descrizioni indicatori LED del pannello frontale

#	LED Descrizione
1	Indicatore di alimentazione	Si accende quando il dispositivo è alimentato e l'interruttore di alimentazione è accesso.
2	Indicatore HDD	Indicatore di stato del disco rigido. Questoindicatore lampeggia durante la trasmissione dei dati.

Connettori interfaccia pannello frontale
Figura 2: connettori dell'interfaccia del pannello frontale

Tabella 2: Descrizioni connettori dell'interfaccia del pannello frontale

#	Interfaccia	Descrizione
1	Porta tastiera/mouse	Porta USB per tastiera o mouse.
2	Porta di backup	Porta USB per una unità flash.

Connettori interfaccia pannello posteriore

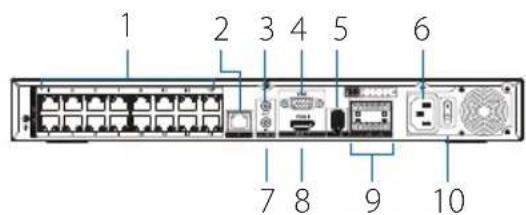

Figura 3: Connettori interfaccia pannello posteriore

Tabella 3: Descrizioni connettori

#	Funzione Descrizione
1	Porte PoE	Porte PoE che offrono la connessione diretta a un massimo di 16 telecamere.
2	LAN	Utilizza un cavo Ethernet standard per il collegamento a uno switch o a un router.
3	Uscita (OUT) audio	Collegare altoparlanti esterni per la riproduzione dell'audio in tempo reale o la riproduzione audio.
4	Uscita VGA	Connettore di uscita per un monitor VGA.
5	Porta USB 2.0	Collegare un dispositivo di archivazione USB, ad esempio un'unità flash.
6	Accensione	Consente di collegare il cavo di alimentazione fornito alla porta di ingressso.
7	Ingresso (IN) audio	Collegare un microfono per utilizzato la comunicazione bidirezionale con le videocamere.
8	Uscita HDMI	Connettore di uscita per un monitor HDMI.
9	I/O allarme	Porte I/O di allarme per il collegamento a sensori o altri dispositivi.
10	Interruttore di alimentazione	Premere "1" per accendere il dispositivo, "0" per spegnerlo.

Installazione dell'hardware

Prima di iniziare

Per prevenir arresti, malfunzionamenti del dispositivo e lesioni, osservare le precauzioni descritte di seguito.

• Installare DNR-4020-16P in un luogo fresco e asciutto.
• Installare DNR-4020-16P in un luogo non soggetto a forti campi elettromagnetici, lontano da vibrazioni, polvere, eccessiva umidità e luce diretta del sole.
• Ispezionare visamente il connettore di alimentazione e assicurarsi che sia ben fissato.
  Non impilare altri dispositivi sulla parte superiore del DNR-4020-16P.

Installazione disco rigido

Note: Il disco rigido del dispositivo non è incluso e delve essere fornito dall'utente.

1. Rimuovere le viti di fissaggio dal coperchio superiore del DNR-4020-16P, quindi rimuovere il coperchio superiore dal disposizio.

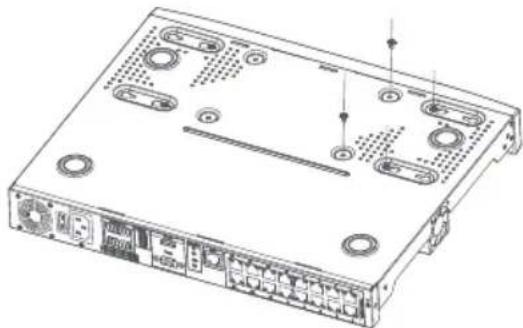

Figura 4: Svitare il coperchio

1. Inserire due viti nei fori vicino al pannello posteriori del disco rigido. Ruotare le viti due volte in modo che sporgano leggermente.

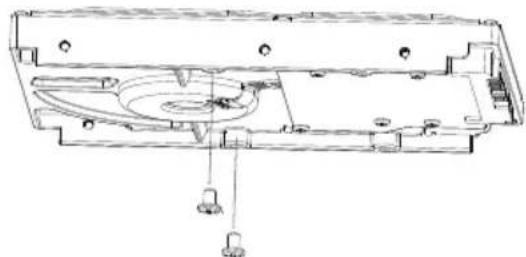

Figura 5: Fissaggio delle viti al disco rigido

1. Inserire il disco rigido nell'alloggiamento unità di DNR-4020-16P, inserendo le teste delle due viti negli slot indicati nella Figura 6: Inserimento del disco rigido. Far scorrere il disco rigido verso il centro di DNR-4020-16P in modo che si blocchi in posizione.

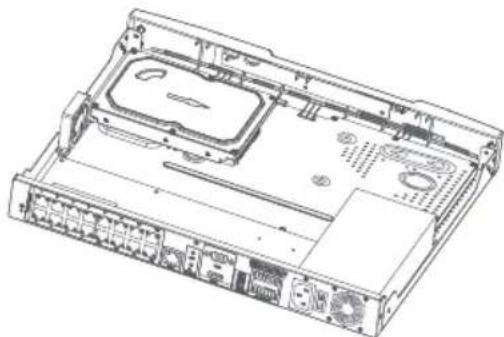

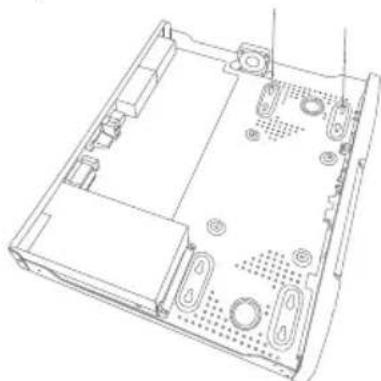

Figura 6: Inserimento del disco rigido

1. Capovolgere il dispositivo e fissare il disco rigido all'interno del dispositivo avvitando le viti fornite nei quattro fori rimanenti sulla parte inferiore di DNR-4020-16P.

Figura 7: Fissaggio del disco rigido

1. Se necessario, installare un secondo disco rigido ripetendo i passi 1-4. Collegare il cavo dati del disco rigido e il cavo di alimentazione al dispositivo, quando ricollegare il coperchio superiore e serrare le viti di fissaggio.

Opzioni di gestione

Connessione VGA o HDMI

1. Collegare le videocamere di rete direttamente utilizzato le porte PoE sul retro del disposativo oppure collegarle a uno switch o a un router collegato a DNR-4020-16P.

2. Collegare il cavo di alimentazione alla porta sul pannello posteriore di DNR-4020-16P e accendere l'interruttore di alimentazione.

3. Collegare un display VGA o HDMI alla porta corrispondente sul retro del dispositivo. Per controllare l'interfaccia grafica, collegare un mouse USB alla porta USB posta sul pannello frontale.
4. La finestra Attivazione viene visualizzata al centro dello schermo. Selezionare la lingua desiderata e immettere una password da utilizzato per accedere all'interfaccia di gestione. Confermare la password digitandola nuovamente.
5. Nel campo Password canale predefinita, immettere la password che verrà utilizzata per visualizzare e configurare i canali del dispositivo. Fare cli c su OK per continuare.
6. Nella schermata successiva, immettere nuovamente la password amministratore e fare cli c su Login per accedere all'interfaccia di gestione.

Interfaccia mobile

Una volta attivato, il DNR-4020-16P può essere gestitoanchetramiteI'app mobile JustConnect+.

1. Scaricare l'app JustConnect+ dall'App Store o da Google Play esuguendo la scansione del seguente codice QR.

1. Aprière l'app JustConnect+ e seguire le

istruzioni visualizzate sullo schermo per rilevare e connettersiagli NVR sulla stessa rete del dispositivo mobile. In alternatively, immettere il nome di dominio o l'indirizzo IP dello DNR-4020-16P per connettersi in modalità remota.

Per impostazione predefinita, DNR-4020-16P riceve l'indirizzo IP tramite DHCP. Il valore predefinito è 192.168.0.20 se non è in grado di ricevere un indirizzo IP da un server DHCP.

Interfaccia utente Web

É inottre possibleregucurare DNR-4020-16P
anche con un browser web.

1. Aprire un browser Web e immettere l'indirizzo IP del dispositorio nel campo dell'indirizzo.
2. Accedere all'interfaccia utente Web utilizzato le stesse informazioni utilizzate per accedere all'interfaccia di gestione.

Ulteriori informazioni

In caso di problemi di configurazione del dispositivo,fare riferimento al Manuale dell'utente.

Ulteriori informazioni sono disponibili online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il site Web di supporto D-Link all'indirizzo http:// dlink.com/support/.

Termini di garanzia

Per informazioni sulla garanzia limitata a vita D-Link, visitare il site all'indirizzo:

La presente apparecchiatura è conforme alla Classe A di CISPR 32. In ambienti residenziali, questa apparecchiatura potrebbe causare interferenze radio.

ISTRUZIONI PER LA SICUREZZA

Le seguenti linee generali sulla sicurezza sono fornite per contribuire a garantire la sicurezza personale e proteggere il prodotto da potenziali danni. Per ulteriori dettagli consultare le istruzioni per l'utente:

• L'eletricità stàtica può issere dannosa per i componenti elettrici. Scaricare l'élettricità stàtica dal corpo (toccando ad esempio una piatra di metallo con messa a terra).
  Non tentare di riparare il prodotto o di smontarlo. Per i prodotti con batterie sostituibili dall'utente, leggere le istruzioni nell'apposto manuale.
  Non versare alimenti o liquidi nel prodotto ne spingere oggetti all'interno delle aperture del prodotto.
  Non usare il prodotto vicino all'acqua, in aree con molta umidità o condensa, tranne se specificamente indicate che il prodotto può essere usato in applicazioni all'aperto.
• Tenere il prodotto lontano da caloriferi e fonti di calorie.
• Scollegare sempre il prodotto alla presa di alimentazione prima di pulirlo e usare un panno pulito senza pelucchi.

SMALTIMENTO E RICICLO DEL PRODOTTO

La presenza di questo significato sul prodotto o sulla confazione del prodotto indica che, in conformità alle leggi e alle normative locali, quello prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al ricicchio. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicate delle autorità locali. Alcuni dati punti di raccolta accettano miglioramente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuiRA a preservare l'ambiente e a salvaguardare la salute umana.
