РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DNR402016P D-LINK

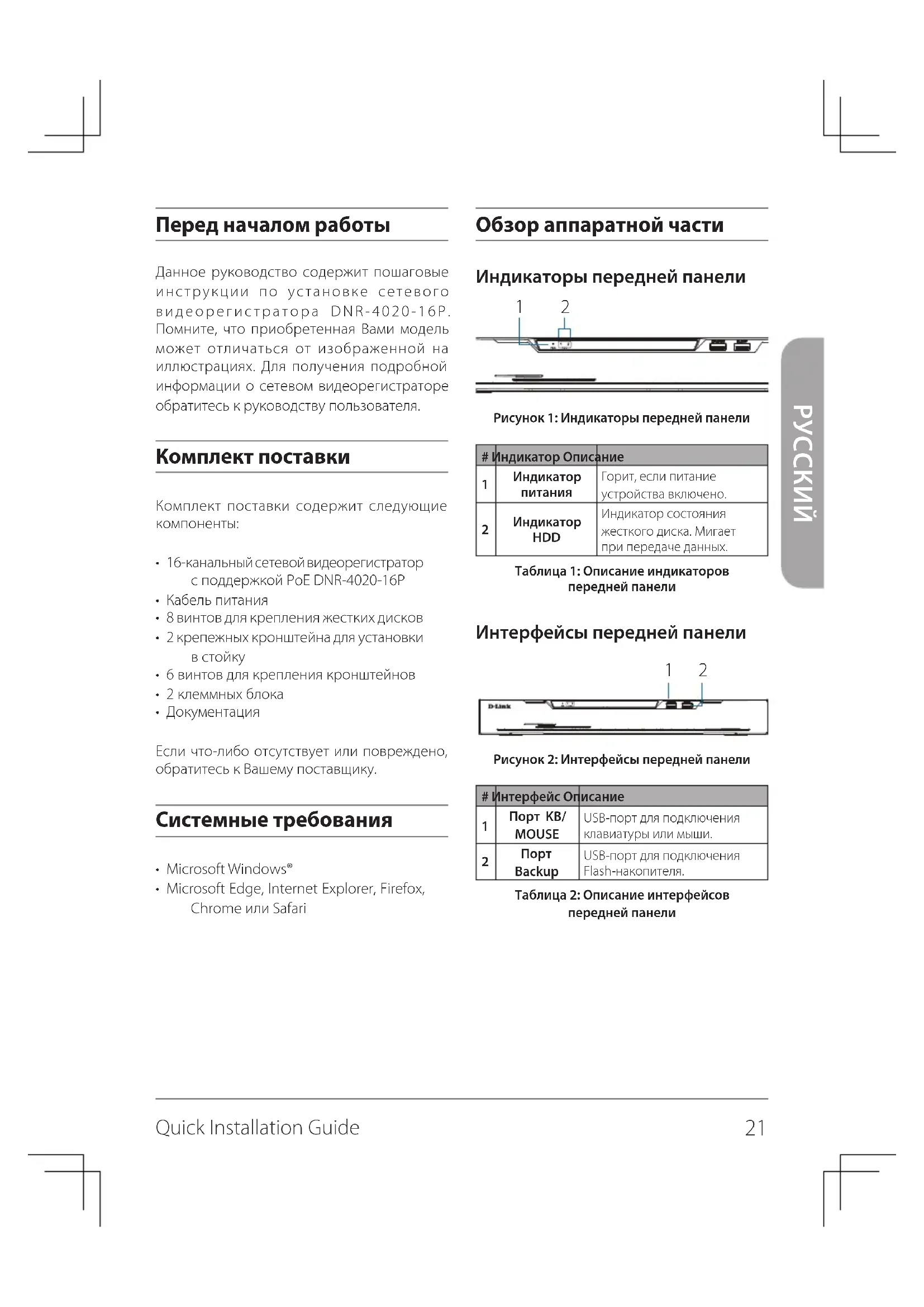

Обзор аппаратной части Индикаторы передней панели Рисунок 1: Индикаторы передней панели# Индикатор Описание Индикатор питанияГорит, если питание устройства включено.

HDD Индикатор состояния жесткого диска. Мигает при передаче данных.Таблица 1: Описание индикаторов передней панели Интерфейсы передней панели Рисунок 2: Интерфейсы передней панели# Интерфейс Описание Порт KB/MOUSEUSB-порт для подключения клавиатуры или мыши. Порт BackupUSB-порт для подключения Flash-накопителя.Таблица 2: Описание интерфейсов передней панели Перед началом работы Данное руководство содержит пошаговые инструкции по установке сетевого видеорегистратора DNR-4020-16P. Помните, что приобретенная Вами модель может отличаться от изображенной на иллюстрациях. Для получения подробной информации о сетевом видеорегистраторе обратитесь к руководству пользователя. Комплект поставки Комплект поставки содержит следующие компоненты:

• 16-канальный сетевой видеорегистратор с поддержкой PoE DNR-4020-16P

• 8 винтов для крепления жестких дисков

• 2 крепежных кронштейна для установки

• 6 винтов для крепления кронштейнов

• Документация Если что-либо отсутствует или повреждено, обратитесь к Вашему поставщику. Системные требования

Перед началом работы Соблюдайте следующие меры предосторожности, чтобы предотвратить незапланированное выключение устройства, повреждение оборудования или нанесение вреда человеку:

• Установите DNR-4020-16P в сухом и прохладном месте.

• Установите DNR-4020-16P в том месте, где отсутствуют источники сильного электромагнитного поля, вибрация, пыль и воздействие прямых солнечных

• Осмотрите кабель питания и убедитесь, что он надежно подключен к соответствующему разъему на задней панели DNR-4020-16P.

• Не размещайте какие-либо устройства на поверхности DNR-4020-16P. Установка жесткого диска Примечание: Жесткий диск не входит в комплект поставки.

1. Выкрутите винты на задней панели и

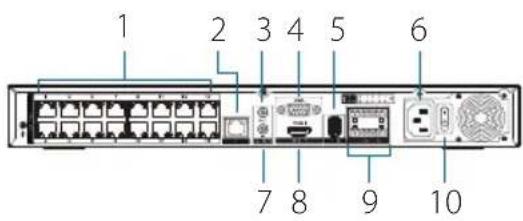

боковых панелях устройства. Затем снимите верхнюю панель с устройства. Рисунок 4: Подготовка к снятию верхней панели Интерфейсы задней панели Рисунок 3: Интерфейсы задней панели# Интерфейс Описание1 Порты PoE Порты с поддержкой PoE для подключения до 16 камер.2 Порт LANПорт для подключения устройства к маршрутизатору или коммутатору с помощью Ethernet-кабеля.3 АудиовыходИспользуется для подключения внешних динамиков с целью воспроизведения аудио, в том числе в реальном времени.4 VGA-выходИспользуется для подключения монитора с портом VGA.5 Порт USB 2.0Используется для подключения USB-накопителя, например Flash-накопителя. Разъем питанияИспользуется для подключения кабеля питания.7 АудиовходИспользуется для подключения микрофона с целью использования двусторонней аудиосвязи.8 HDMI -выходИспользуется для подключения монитора с портом HDMI. Сигнальный вход/выходИспользуются для подключения датчиков или других устройств. Кнопка PowerИспользуется для включения или выключения питания устройства.Таблица 3: Описание интерфейсов задней панели

2. Вставьте два винта в отверстия,

расположенные рядом с задней панелью жесткого диска. Дважды поверните винты так, чтобы они немного выступали. Рисунок 5: Крепление винтов к жесткому диску

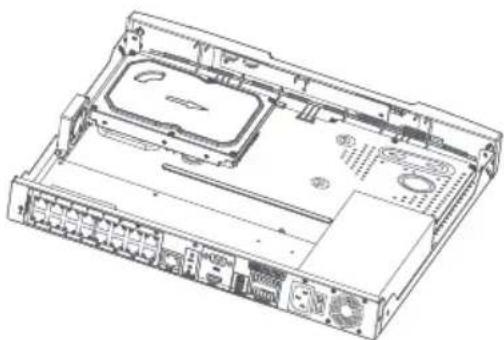

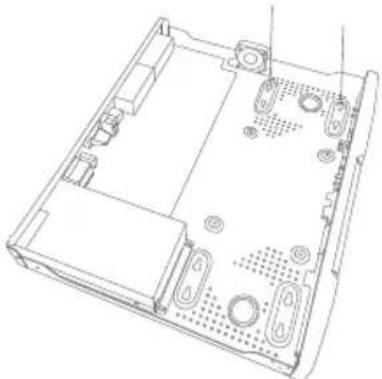

3. Вставьте жесткий диск в отсек так,

чтобы шляпки двух винтов совпали с отверстиями, показанными на рисунке

6. Сдвиньте жесткий диск в направлении

центра DNR-4020-16P для фиксации. Рисунок 6. Сдвиньте жесткий диск

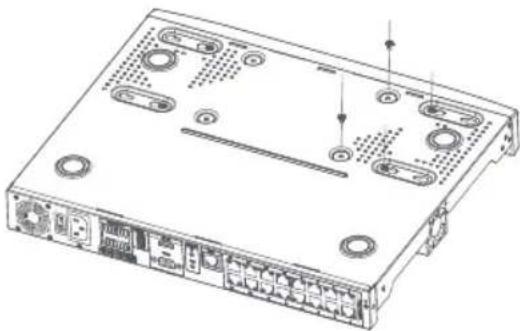

4. Переверните устройство и прикрутите

жесткий диск с помощью входящих в комплект поставки винтов. Рисунок 7: Крепление жесткого диска

5. Если требуется установить второй

жесткий диск, повторите шаги 1-4. Подключите кабель данных для жесткого диска и кабель питания к устройству. Затем установите верхнюю панель и прикрутите винты к задней и боковым панелям устройства.

Подключение устройств

1. Подключите сетевые камеры

непосредственно к портам PoE на задней панели устройства или к коммутатору или маршрутизатору, подключенному к DNR-4020-16P.

2. Подключите кабель питания к

соответствующему разъему на задней панели DNR-4020-16P и включите питание устройства с помощью кнопки на его задней панели.

3. Подключите дисплей с портом VGA

или HDMI к соответствующему порту на задней панели устройства. Для управления с помощью графического пользовательского интерфейса подключите USB-мышь к USB-порту на передней панели устройства.24 Quick Installation Guide

4. В центре экрана появится окно

Activation (Активация). Выберите язык и введите пароль, который будет использоваться для доступа к интерфейсу управления. Подтвердите пароль, введя его повторно.

5. Введите пароль, который будет

использоваться для просмотра и настройки каналов устройства, в поле Default channel password (Пароль каналов по умолчанию). Нажмите OK для продолжения.

6. В следующем окне введите еще раз

пароль администратора и нажмите Login (Войти) для получения доступа к интерфейсу управления. Мобильный интерфейс После активации видеорегистратора DNR- 4020-16P управление им можно осуществлять с помощью мобильного приложения JustConnect+.

1. Скачайте приложение JustConnect+

из App Store или Google Play, просканировав следующий QR-код.

2. Откройте приложение JustConnect+ и

следуйте его инструкциям, чтобы найти и подключиться к видеорегистраторам в той же сети, в которой находится Ваше мобильное устройство. В качестве альтернативного варианта, введите доменное имя или IP-адрес видеорегистратора DNR-4020-16P, чтобы подключиться к нему удаленно. По умолчанию DNR-4020-16P получит IP-адрес от DHCP-сервера. Если получить IP-адрес от DHCP-сервера не удастся, то IP-адресом по умолчанию будет 192.168.0.20 Web-интерфейс Управление DNR-4020-16P также можно осуществлять через Web-браузер.

1. Откройте Web-браузер и введите в

адресной строке IP-адрес устройства.

2. Войдите в Web-интерфейс, используя

ту же информацию, что и для доступа к интерфейсу управления. Дополнительная

Если при настройке устройства у Вас возникли проблемы, обратитесь к руководству пользователя. Дополнительная помощь и информация об устройстве доступна на Web-сайте http://www.dlink.ru.Quick Installation Guide

Технические характеристики

• Автоматическое определение MDI/MDIX HDD (Жесткий диск)

• Емкость до 8 ТБ на диск

Сброс настроек • Сброс настроек через Web-

Интерфейсы • 16 портов 10/100Base-TX с поддержкой PoE

• Порт 10/100/1000Base-T

• HDMI (разрешение 4K)

• VGA (разрешение 1080P)

• Аудиовход, аудиовыход 3,5 мм

• 8 сигнальных входов, 2 сигнальных выхода PoE • IEEE 802.3af

• Порты 1-16 с поддержкой PoE

• Бюджет мощности PoE: 120 Вт (макс. 15 Вт на порт PoE) Система охлаждения • Вентилятор

ОС клиента • Microsoft Windows 10 Поддерживаемые

• Сетевые камеры D-Link • Поддержка автоматического обнаружения Просмотр видео в реальном времени/ Воспроизведение записанного видео

• Макс. выходное разрешение порта HDMI: 4K

• Макс. выходное разрешение порта VGA: 1080p

• Полная поддержка для Internet Explorer 10 или выше

• Частичная поддержка для Edge, Chrome, Safari и Firefox Производительность

• Максимальная скорость передачи данных при записи: 112 Мбит/с Поиск камер • WS-Discovery Запись аудио и

• Запись синхронизированного аудио и видео Формат сжатия • H.264 • H.265 Формат сжатия

• G.711 • AAC Настройка видео • Разрешение

• Скорость передачи данных

• Скорость передачи кадров

• Выбор видеопрофиля26 Quick Installation Guide

Тип записи • Запись по расписанию, вручную и по событию

• Запись при обнаружении

Запись по тревоге • После сигнала: 30/40/50/60 секунд на канал Управление при просмотре видео в реальном врем ени

• Мгновенное воспроизведение

• Включение/выключение аудио

• Настройка изображения

• Двусторонняя аудиосвязь Управление при воспроизведении

• Воспроизведение с функциями обычной

• 30-секундная перемотка вперед/назад

• Регулировка скорости воспроизведения (макс. 3-кратное увеличение скорости)

• Включение/выключение аудио

• Резервное копирование

• Опции времени: 1/6/12/24 часа

• Увеличение Функция Overwrite (перезапись)

• Автоматическая перезапись в случае заполнения пространства на жестком

Экспорт видео • Экспорт видеофайлов в формате MP4 Учетная запись пользователя

• Создание дополнительных учетных записей для обеспечения пользователю доступа к системе, а также задания авторизации для каналов камеры, PTZ и т. д. DDNS • No_IP

• DynDNS Системное время • Синхронизация с NTP-

• Установка параметров времени вручную

• Переход на летнее время Статус системы • Статус канала

• Статус жесткого диска

• Статус сети Сетевые протоколы • IPv4, ARP, TCP, UDP, ICMP

• DHCP-сервер (порты PoE)

• DHCP-клиент (порты LAN)

• Фильтрация IP-адресов

• Консоль через HDMI/VGA

• Мобильное приложение JustConnect+ Физические параметры и условия эксплуатацииQuick Installation Guide

Тип записи • Запись по расписанию, вручную и по событию

• Запись при обнаружении

Запись по тревоге • После сигнала: 30/40/50/60 секунд на канал Управление при просмотре видео в реальном врем ени

• Мгновенное воспроизведение

• Включение/выключение аудио

• Настройка изображения

• Двусторонняя аудиосвязь Управление при воспроизведении

• Воспроизведение с функциями обычной

• 30-секундная перемотка вперед/назад

• Регулировка скорости воспроизведения (макс. 3-кратное увеличение скорости)

• Включение/выключение аудио

• Резервное копирование

• Опции времени: 1/6/12/24 часа

• Увеличение Функция Overwrite (перезапись)

• Автоматическая перезапись в случае заполнения пространства на жестком

Экспорт видео • Экспорт видеофайлов в формате MP4 Учетная запись пользователя

• Создание дополнительных учетных записей для обеспечения пользователю доступа к системе, а также задания авторизации для каналов камеры, PTZ и т. д. DDNS • No_IP

• DynDNS Системное время • Синхронизация с NTP-

• Установка параметров времени вручную

• Переход на летнее время Статус системы • Статус канала

• Статус жесткого диска

• Статус сети Сетевые протоколы • IPv4, ARP, TCP, UDP, ICMP

• DHCP-сервер (порты PoE)

• DHCP-клиент (порты LAN)

• Фильтрация IP-адресов

• Консоль через HDMI/VGA

• Мобильное приложение JustConnect+ Физические параметры и условия эксплуатации

• 100-240 В переменного тока, 50/60 Гц Макс. потребляемая

• Хранения: от -20 до 70 ˚C

• До 90% без конденсата Сертификаты

• RoHS Размеры (Д x Ш x В) 372 x 310,5 x 46,5 мм

Жесткие диски не входят в комплект поставки.

Поддерживается 2 жестких диска до 8 ТБ каждый. Общая максимальная емкость 16 ТБ.

Поддерживается подключение мыши/клавиатуры и Flash-накопителя.

Полный список поддерживаемых камер доступен на Web-сайте D-Link www.dlink.ru.

Канал 1 поддерживает разрешение 4K, каналы 1-4 поддерживают разрешение 1080p, каналы 8-16 поддерживают разрешение D1.

Каналы 1-4 поддерживают разрешение 1080p, каналы 8-16 поддерживают разрешение D1.28 Quick Installation Guide

Правила и условия безопасной эксплуатации Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла. Не используйте его на улице и в местах с повышенной влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные отверстия устройства должны быть открыты. Температура окружающей среды в непосредственной близости от устройства и внутри его корпуса должна быть в пределах от 0 до +40 °C. Электропитание должно соответствовать параметрам электропитания, указанным в технических характеристиках устройства. Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте попадания влаги в устройство. Срок службы устройства - 2 года. Гарантийный период исчисляется c момента приобретения устройства у официального дилера на территории России и стран СНГ и составляет один год. Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке с техническими данными. Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019,

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.Quick Installation Guide
