ПОСІБНИК КОРИСТУВАЧА 1 600 A00 9CS BOSCH

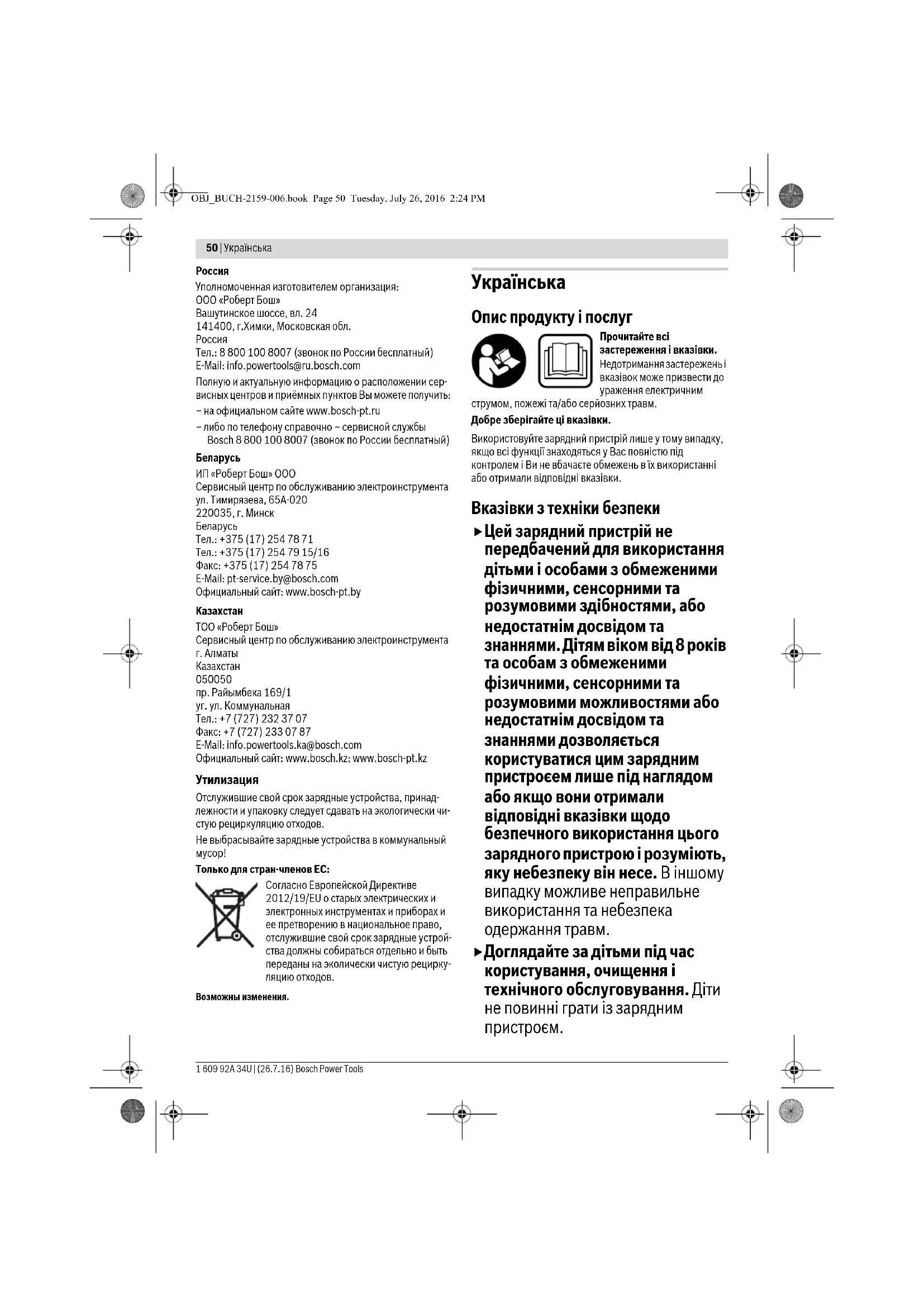

Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Вказівки з техніки безпеки Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним

OBJ_BUCH-2159-006.book Page 50 Tuesday, July 26, 2016 2:24 PMУкраїнська | 51 Bosch Power Tools 1 609 92A 34U | (26.7.16) Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 2,0 Агод. (від 3 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним

Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним

Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом. Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Не кладіть металеві предмети на зарядний пристрій, а також між акумуляторною батареєю і зарядним пристроєм. Металеві предмети можуть нагріватися і призводити до травм. Не тримайте кредитні картки та інші магнітні носії даних поблизу зарядного пристрою. Можлива втрата даних, що містяться на цих носіях даних. Призначення Зарядний пристрій призначений для заряджання індуктивних літієво-іонних акумуляторних батарей на 10,8 В, 12 В або 18 В Bosch. Індуктивне заряджання здійснюється безконтактним способом шляхом магнітної

Зображені компоненти Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком. 1 Індуктивна акумуляторна батарея* 2 Індикатор режиму очікування (зелений) 3 Індикатор заряджання 4 Індикатор помилки (червоний) 5 Зарядна поверхня *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані

Початок роботи Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Процедура заряджання починається після того, як штепсель буде встромлений у розетку і індуктивна акумуляторна батарея 1 або електроінструмент з акумуляторною батареєю 1 буде встановлений (нижнім боком акумуляторної батареї) на зарядну поверхню 5. Зарядний пристрій GAL 1830 W Товарний номер

Зарядна напруга акумуляторної батареї (автоматичне розпізнавання

В 10,8–18 Зарядний струм А3,0 Допустимий температурний діапазон заряджання °C 0–45 Тривалість заряджання при ємності акумулятора, бл. (80%) 100% –2,0 Агод. хвил. (35) 45 –2,5 Агод. хвил. (45) 65 –4,0 Агод. хвил. (65) 85 Кількість акумуляторних елементів 3–10 Вага відповідно до EPTA- Procedure 01:2014 кг 0,58 Клас захисту / II Акумуляторний блок Товарний номер GBA 10,8 V ...Ah OW-B 1 607 A35 ... GBA 12 V ...Ah W 1 607 A35 ... GBA 18 V ...Ah MW-...

OBJ_BUCH-2159-006.book Page 51 Tuesday, July 26, 2016 2:24 PM52 | Українська 1 609 92A 34U | (26.7.16) Bosch Power Tools Процедура заряджання починається, якщо ємність акумуляторної батареї нижча за 85 – 90 %. Це подовжує експлуатаційний резерв акумуляторної батареї. Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю

Функції індикаторів Постійне світіння індикатора режиму очікування (зеленого) 2 Постійне світіння зеленого індикатора режиму очікування 2 свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Блимання індикатора заряджання 3 Блимання відповідного зеленого СІД індикатора заряджання 3 свідчить про швидке заряджання. Після того, як буде заряджена відповідна секція акумуляторної батареї, зелене блимаюче світло міняється на зелене постійне світіння. Акумуляторну батарю можна в будь-який час взяти і використовувати. Якщо усі СІД світяться постійно, акумуляторна батарея повністю заряджена. Постійне світіння індикатора помилки (червоного) 4 Постійне світіння червоного індикатора помилки 4 свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого діапазону, див. розділ «Технічні дані». Після того, як температура досягне допустимого температурного діапазону, зірядний пристрій автоматично перемикається на швидке заряджання. Блимання індикатора помилки (червоного) 4 Блимання червоного індикатора помилки 4 свідчить про іншу неполадку із заряджанням, див. розділ «Неполадки – причини і усунення». Неполадки – причини і усунення Вказівки щодо роботи При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Технічне обслуговування і сервіс Технічне обслуговування і очищення Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Причина Що робити Блимає червоний індикатор помилки 4 Заряджання не здійснюється Акумуляторна батарея не встановлена (неправильно розташована) Встановіть акумуляторну батарею центрично нижнім боком акумуляторної батареї на зарядну поверхню 5 Розпізнаний чужорідний

На зарядній поверхні знаходиться інший/ще один предмет, а не акумуляторна

Видаліть предмет Встановлена неправильна акумуляторна батарея Встановіть сумісну акумуляторну батарею Акумуляторна батарея

Поміняйте акумуляторну

Індикатор режиму очікування (зелений) 2 не

Не (повністю) встромлений штепсель зарядного

(Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний

Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch Причина Що робити OBJ_BUCH-2159-006.book Page 52 Tuesday, July 26, 2016 2:24 PMҚaзақша | 53 Bosch Power Tools 1 609 92A 34U | (26.7.16) Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: [phone] (багатоканальний) E-Mail: [e-mail] Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
