РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1 600 A00 9CS BOSCH

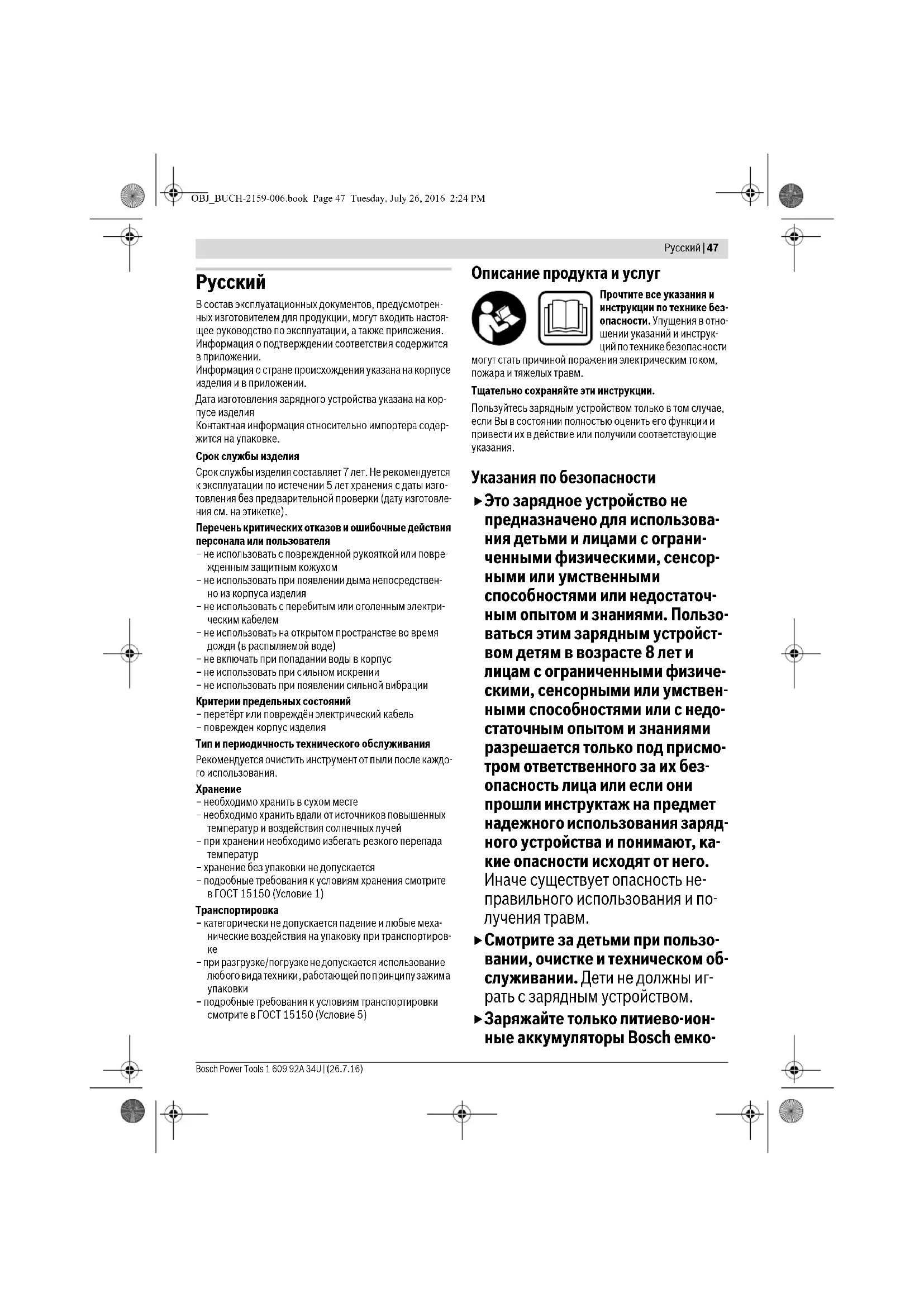

В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления зарядного устройства указана на кор- пусе изделия Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изго- товления без предварительной проверки (дату изготовле- ния см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или повре- жденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждо- го использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспортиров-

– при разгрузке/погрузке не допускается использование люб ого ви да тех ники , работаю щей по п ринци пу зажим а

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Описание продукта и услуг Прочтите все указания и инструкции по технике без- опасности. Упущения в отно- шении указаний и инструк- ций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм. Тщательно сохраняйте эти инструкции. Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие

Указания по безопасности Это зарядное устройство не предназначено для использова- ния детьми и лицами с ограни- ченными физическими, сенсор- ными или умственными способностями или недостаточ- ным опытом и знаниями. Пользо- ваться этим зарядным устройст- вом детям в возрасте 8 лет и лицам с ограниченными физиче- скими, сенсорными или умствен- ными способностями или с недо- статочным опытом и знаниями разрешается только под присмо- тром ответственного за их без- опасность лица или если они прошли инструктаж на предмет надежного использования заряд- ного устройства и понимают, ка- кие опасности исходят от него. Иначе существует опасность не- правильного использования и по- лучения травм. Смотрите за детьми при пользо- вании, очистке и техническом об- служивании. Дети не должны иг- рать с зарядным устройством. Заряжайте только литиево-ион- ные аккумуляторы Bosch емко- OBJ_BUCH-2159-006.book Page 47 Tuesday, July 26, 2016 2:24 PM48 | Русский 1 609 92A 34U | (26.7.16) Bosch Power Tools стью от 2,0 А-ч (от 3 элементов). Напряжение аккумулятора долж- но подходить к зарядному напря- жению зарядного устройства. Не заряжайте незаряжаемые бата- реи. Иначе существует опасность пожара и взрыва. Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электро-

Содержите зарядное устройство в чистоте. Загряз- нения вызывают опасность поражения электротоком. Перед каждым использованием проверяйте заряд- ное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаружен- ными повреждениями. Не вскрывайте само- стоятельно зарядное устройство, а поручайте ре- монт квалифицированному специалисту и обязательно с использованием оригинальных зап- частей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком. Не ставьте зарядное устройство во включенном со- стоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с го- рючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара. При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жа- лоб обратитесь к врачу. Газы могут вызвать раздра- жение дыхательных путей. Не кладите металлические предметы на зарядное устройство, а также между аккумуляторной батарей и зарядным устройством. Металлические предметы могут нагреваться и вызывать травмы. Не держите кредитные карточки и прочие магнит- ные носители данных вблизи зарядного устройства. Данные, содержащиеся на этих носителях данных, мо- гут быть уничтожены. Применение по назначению Зарядное устройство предназначено для зарядки индук- тивных литиево-ионных аккумуляторных батарей на 10,8 В, 12 В или 18 В Bosch. Индуктивная зарядка осу- ществляется бесконтактным способом путем магнитной

Изображенные составные части Нумерация составных частей выполнена по изображению зарядного устройства на странице с иллюстрациями. 1 Индуктивная аккумуляторная батарея* 2 Индикатор режима ожидания (зеленый) 3 Индикатор зарядки 4 Индикатор ошибки (красный) 5 Поверхность зарядки *Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принад- лежностей Вы найдете в нашей программе принадлежностей. Технические данные Работа с инструментом Включение электроинструмента Учитывайте напряжение сети! Напряжение источни- ка тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В. Процесс зарядки Процедура зарядки начинается после того, как штепсель будет вставлен в розетку и индуктивная аккумуляторная батарея 1 или электроинструмент с аккумуляторной бата- реей 1 будет установлен (нижней стороной аккумулятор- ной батареи) на поверхность зарядки 5. Процедура зарядки начинается лишь после того, как ем- кость аккумуляторной батареи опустится ниже 85 – 90 %. Это продлевает срок службы аккумуляторной батареи. Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда ак- кумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора. Зарядное устройство GAL 1830 W

Зарядное напряжение аккуму- лятора (автоматический контроль напряжения) В 10,8–18 Зарядный ток A3,0 Допустимый диапазон темпе- ратуры при зарядке °C 0–45 Время зарядки при емкости аккумулятора, ок. (80%) 100% –2,0 А-ч мин (35) 45 –2,5 А-ч мин (45) 65 –4,0 А-ч мин (65) 85 Число элементов аккумулято- ра 3–10 Вес согласно EPTA-Procedure 01:2014 кг 0,58 Класс защиты / II Аккумуляторный блок Товарный № GBA 10,8 V ...Ah OW-B 1 607 A35 ... GBA 12 V ...Ah W 1 607 A35 ... GBA 18 V ...Ah MW-...

OBJ_BUCH-2159-006.book Page 48 Tuesday, July 26, 2016 2:24 PMРусский | 49 Bosch Power Tools 1 609 92A 34U | (26.7.16) Это щадит аккумулятор, при хранении в зарядном устрой- стве аккумулятор благодаря этому всегда полностью заря-

Значение элементов индикатора Непрерывное свечение индикатора режима ожидания (зеленого) 2 Непрерывное свечение зеленого индикатора режима ожидания 2 свидетельствует о том, что штепсель вставлен в розетку и зарядное устройство готово к работе. Мигание индикатора зарядки 3 Мигание соответствующего зеленого СИД индикатора зарядки 3 свидетельст- вует о быстрой зарядке. После того, как соответствующая секция аккумулятор- ной батареи будет заряжена, зеленый мигающий свет ме- няется на зеленый непрерывный свет. Аккумуляторную батарею можно в любой момент време- ни извлечь и использовать. Если все пять СИД светятся зе- леным непрерывным светом, аккумуляторная батарея полностью заряжена. Постоянное свечение индикатора ошибки (красного) 4 Непрерывное свечение красного индикатора ошибки 4 свидетельствует о том, что температу- ра аккумуляторной батареи находится за преде- лами допустимого диапазона, см. раздел «Тех- нические данные». Как только будет достигнут допустимый температурный диапазон, зарядное устрой- ство автоматически переключается на быструю зарядку. Мигание индикатора ошибки (красного) 4 Мигание красного индикатора ошибки 4 сви- детельствует о прочей неполадке с зарядкой, см. раздел «Неисправность – Причины и устра-

Неисправность – Причины и устранение Указания по применению При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может на- греться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроин-

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Техобслуживание и сервис Техобслуживание и очистка Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch. Сервис и консультирование на предмет использования продукции Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по завод- ской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро-

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке. Причина Устранение Красный индикатор ошибки 4 мигает Аккумулятор не заряжается Аккумуляторная батарея не установлена (неправильно расположена) Установите аккумулятор- ную батарею по центру ни- жней стороной аккумуля- торной батареи на поверхность зарядки 5 Распознан чужеродный

На поверхности зарядки лежит другой (еще один) предмет, отличный от акку- муляторной батареи Уберите предмет Установлена неправильная аккумуляторная батарея Установите совместимую аккумуляторную батарею Аккумулятор неисправный Заменить аккумулятор Индикатор режима ожидания (зеленый) 2 не светится Вилка сети зарядного устройства вставлена не- полностью в розетку Правильно вставить вилку в штепсельную розетку Неисправность штепсель- ной розетки, кабеля пита- ния или зарядного устрой-

Проверить напряжение се- ти, при надобности сдать зарядное устройство в авто- ризованную мастерскую электроинструментов фир- мы Bosch Причина Устранение OBJ_BUCH-2159-006.book Page 49 Tuesday, July 26, 2016 2:24 PM50 | Українська 1 609 92A 34U | (26.7.16) Bosch Power Tools

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: [phone] (звонок по России бесплатный) E-Mail: [e-mail] Полную и актуальную информацию о расположении сер- висных центров и приёмных пунктов Вы можете получить: – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

пр. Райымбека 169/1 уг. ул. Коммунальная Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Отслужившие свой срок зарядные устройства, принад- лежности и упаковку следует сдавать на экологически чи- стую рециркуляцию отходов. Не выбрасывайте зарядные устройства в коммунальный

Только для стран-членов ЕС: Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок зарядные устрой- ства должны собираться отдельно и быть переданы на эколически чистую рецирку- ляцию отходов. Возможны изменения.

Аккумулятор зарядтау кернеуі (автоматты зарядтауды

Техническая документация хранится у: *
