ПОСІБНИК КОРИСТУВАЧА VL 5525 M AEG

Деталі приладу ................................................. сторінка 3 Інструкція з експлуатації .................................. сторінка 35 Технічні параметри .......................................... сторінка 37

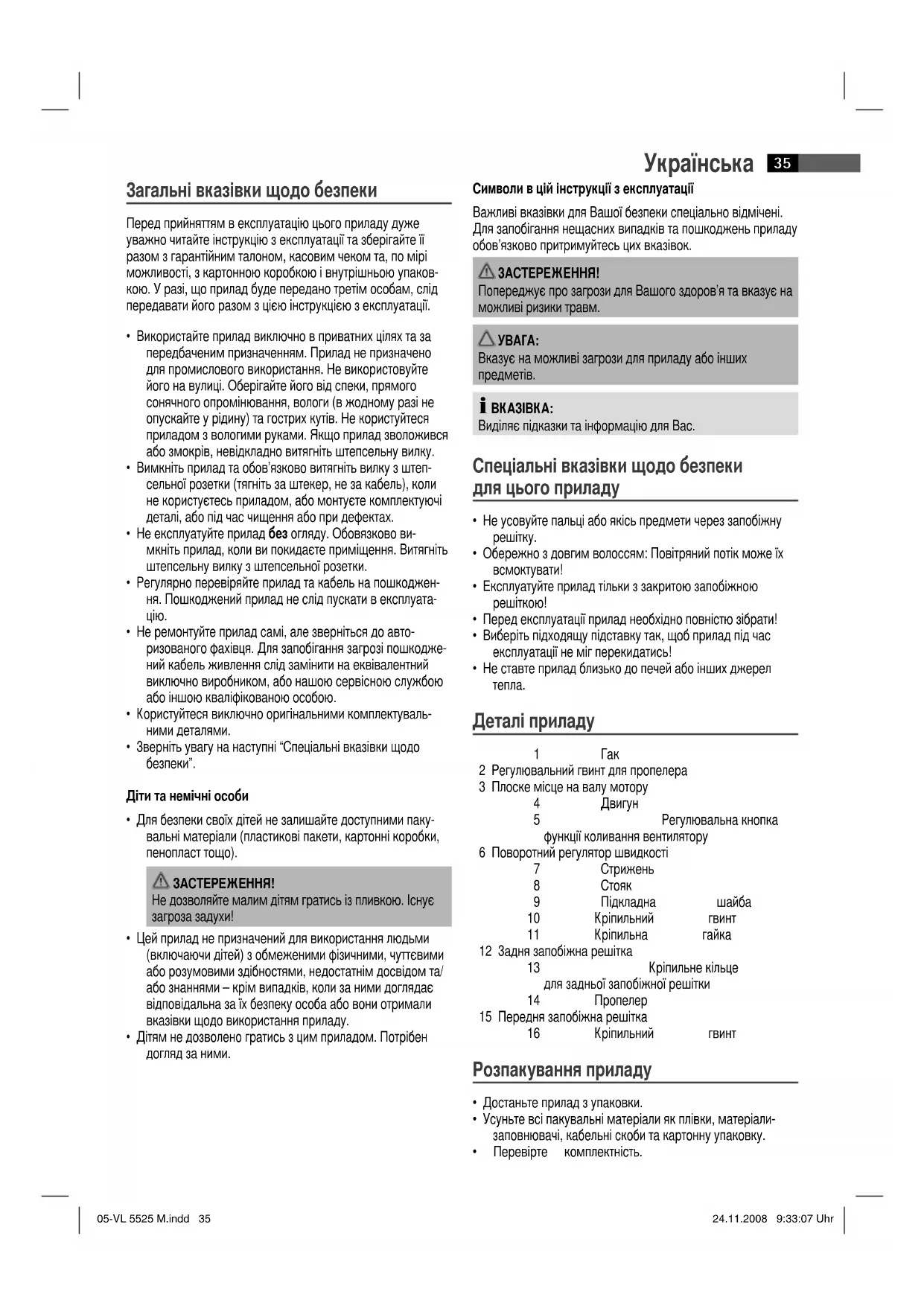

Загальні вказівки щодо безпеки Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаков- кою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання. Не використовуйте його на вулиці. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів. Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку.

• Вимкніть прилад та обов’язково витягніть вилку з штеп- сельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтуєте комплектуючі деталі, або під час чищення або при дефектах.

• Не експлуатуйте прилад без огляду. Обовязково ви- мкніть прилад, коли ви покидаєте приміщення. Витягніть штепсельну вилку з штепсельної розетки.

• Регулярно перевіряйте прилад та кабель на пошкоджен- ня. Пошкоджений прилад не слід пускати в експлуата-

• Не ремонтуйте прилад самі, але зверніться до авто- ризованого фахівця. Для запобігання загрозі пошкодже- ний кабель живлення слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.

• Користуйтеся виключно оригінальними комплектуваль- ними деталями.

• Зверніть увагу на наступні “Спеціальні вказівки щодо

Діти та немічні особи

• Для безпеки своїх дітей не залишайте доступними паку- вальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо). ЗАСТЕРЕЖЕННЯ! Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/ або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.

• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними. Символи в цій інструкції з експлуатації Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов’язково притримуйтесь цих вказівок. ЗАСТЕРЕЖЕННЯ! Попереджує про загрози для Вашого здоров’я та вказує на можливі ризики травм.

Вказує на можливі загрози для приладу або інших

Виділяє підказки та інформацію для Вас. Спеціальні вказівки щодо безпеки для цього приладу

• Не усовуйте пальці або якісь предмети через запобіжну

• Обережно з довгим волоссям: Повітряний потік може їх всмоктувати!

• Експлуатуйте прилад тільки з закритою запобіжною

• Перед експлуатації прилад необхідно повністю зібрати!

• Виберіть підходящу підставку так, щоб прилад під час експлуатації не міг перекидатись!

• Не ставте прилад близько до печей або інших джерел

Деталі приладу 1 Гак 2 Регулювальний гвинт для пропелера 3 Плоске місце на валу мотору 4 Двигун 5 Регулювальна кнопка функції коливання вентилятору 6 Поворотний регулятор швидкості 7 Стрижень 8 Стояк 9 Підкладна шайба 10 Кріпильний гвинт 11 Кріпильна гайка 12 Задня запобіжна решітка 13 Кріпильне кільце для задньої запобіжної решітки 14 Пропелер 15 Передня запобіжна решітка 16 Кріпильний гвинт Розпакування приладу

• Достаньте прилад з упаковки.

• Усуньте всі пакувальні матеріали як плівки, матеріали- заповнювачі, кабельні скоби та картонну упаковку.

• Перевірте комплектність. 05-VL 5525 M.indd 3505-VL 5525 M.indd 35 24.11.2008 9:33:07 Uhr24.11.2008 9:33:07 UhrУкраїнська

На приладу можуть бути пил або виробничі залишки. Рекомендація витирати корпус зволоженою ганчіркою. Інструкція з монтажу Перед експлуатацією прилад необхідно повністю збирати! Рекомендація читати текст і ознайомитись із переліком деталей приладу.

1. Вставте трубу стояку (7) в підставку (8).

2. Покладіть підкладну шайбу (9) на нижню сторону стояку.

3. Закрутіть кріпильний гвинт (10) по ходу годинникової

Зверніть увагу на те, щоб ручка була вгорі.

5. Прикрутіть кріпильне кільце (13) для задньої запобіжної

решітки (12) за годинниковою стрілкою.

6. Насуньте пропелер на стрижень і закріпіть його регулю-

вальним гвинтом (2).

Гвинт (2) має знаходитися на плоскому місці!

7. Закріпіть запобіжну решітку (15), вставляючи гак (1) про-

різом в задню запобіжну решітку.

Зверніть увагу на те, щоб отвори для кріпильних гвинтів передньої й задньої запобіжних решіток знаходилися один над другим.

8. Закривайте кріпильний гак.

9. Закріпіть запобіжну решітку за допомогою кріпильного

гвинту (16) і гайки (11). Місце для розташування Придатним місцем для розташування є полога нековзка

Введення в експлуатацію Електричне підключення

1. Перед тим, що поставити вилку до розетки, перевіряйте

відповідність напруги мережі напруги приладу. Дані Ви знайдете на заводській таблиці.

2. Підключіть прилад до розетки з захисним контактом на

230 В, 50 Гц, що належно встановлена. Використання Базові настроювання Перед пуском в експлуатацію встановіть кут нахилу вентиля- тору. Ви можете встановлювати кут нахилу в бажаній позиції тим, що перекидаєте корпус вентилятору двома руками. УВАГА: Кут нахилу складає приблизно 15 градусів. Регулятор швидкості Регулятором швидкості Ви можете обрати наступні можли-

o 1 повільно o 2 середньо o 3 швидко o 0 вимкнуто Для вимикання виберіть позицію “0”. Регулювання вентиляторного агрегату Ви маєте дві можливості: Непорушний стан

• Витягніть кнопку для регулювання.

• Візьміть вентилятор за запобіжну решітку і поверніть його в тому напрямку, що Вам потрібний. Коливання вентилятору

• Натисніть кнопку для регулювання.

• Прилад самостійно буде коливатися в діапазоні приблиз- но 60 градусів.

• Для припинення функції коливання витягніть регулю- вальну кнопку.

• Перед очищенням і технічним обслуговуванням завжди витягніть вилку з розетки.

• Коли Ви усуваєте запобіжну решітку: Завжди вимикайте прилад і витягніть вилку з розетки.

• В жодному разі не опускайте прилад для очищення в воду. Це може привезти до удару струмом або до

• Не використовуйте дротяної щітки або інших абразивних предметів.

• Не використовуйте гострих або абразивних засобів для очищення.

• Витирайте прилад ззовні сухою ганчіркою, без додатко- вих засобів.

• При сильнішому засміченні можна злегка зволожити

Технічні параметри Модель: .......................................................................VL 5525 M Подання живлення: ..........................................220-240 В, 50 Гц Споживання потужності: .....................................................30 Гц Ггрупа електробезпечності: ....................................................... Ι Вага нетто: ......................................................................... 2,90 кг Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки. Залишаємо за собою право на технічні зміни! 05-VL 5525 M.indd 3705-VL 5525 M.indd 37 24.11.2008 9:33:09 Uhr24.11.2008 9:33:09 UhrРусский
