Marca	AEG
Modello	VL 5525 M
Tipo di prodotto	Ventilatore a piedistallo
Alimentazione	220-240 V, 50 Hz
Consumo	30 W
Classe di protezione	I
Peso netto	2,90 kg
Numero di velocità	3 (lenta, media, veloce)
Funzione oscillazione	Sì, angolo di circa 60°
Inclinazione regolabile	Sì, angolo di circa 15°
Griglia di protezione	Anteriore e posteriore, con ganci di fissaggio
Tipo di comando	Pulsante rotativo (0-3) e pulsante di oscillazione
Materiale	Plastica e metallo
Altezza	Circa 120 cm (con piede e tubo)
Diametro dell'elica	Circa 40 cm
Pulizia	Panno asciutto o leggermente umido, senza detergente abrasivo
Istruzioni di sicurezza	Non inserire oggetti nella griglia, non utilizzare vicino all'acqua
Garanzia	Standard AEG (vedi condizioni)
Accessori forniti	Piede di supporto, tubo, griglie, elica, viti, dadi

Domande frequenti - VL 5525 M AEG

Come montare il ventilatore AEG VL 5525 M?

Inserire il tubo principale (7) nel piede di supporto (8). Posizionare la rondella (9) sotto il piede e serrare la vite di fissaggio (10). Montare la griglia posteriore (12) con l'anello (13), quindi fissare il motore con la vite di bloccaggio (2) allineandola sulla parte piatta dell'albero. Infine, agganciare la griglia anteriore (15) chiudendo i ganci e fissare con la vite (16) e il dado (11).

Quali sono le velocità disponibili?

Il ventilatore offre 3 velocità: posizione 1 (lenta), 2 (media) e 3 (veloce). Il pulsante rotativo permette di selezionarle, la posizione 0 arresta l'apparecchio.

Come attivare la funzione oscillazione?

Premere il pulsante di regolazione dell'oscillazione (5) situato sul motore. Il ventilatore ruota automaticamente di circa 60°. Per fermarlo, tirare il pulsante.

Posso inclinare il ventilatore?

Sì, l'angolo di inclinazione è regolabile manualmente inclinando il blocco motore. L'inclinazione massima è di circa 15°. Regolare prima dell'accensione.

Come pulire il ventilatore?

Scollegare sempre l'apparecchio prima della pulizia. Usare un panno asciutto o leggermente umido (nessun detergente abrasivo). Non immergere mai il ventilatore in acqua.

Quali sono le precauzioni di sicurezza importanti?

Non inserire mai dita o oggetti nella griglia. Fare attenzione ai capelli lunghi che potrebbero essere aspirati. Utilizzare solo con la griglia chiusa e su una superficie stabile. Non posizionare vicino a fonti di calore.

Il ventilatore è adatto ai bambini?

I bambini non devono giocare con l'apparecchio. Può essere utilizzato da persone con capacità ridotte se supervisionate o istruite. Tenere gli imballaggi fuori dalla portata dei bambini piccoli (rischio di soffocamento).

Cosa fare se il ventilatore non funziona più?

Verificare innanzitutto che la presa di corrente sia ben collegata e che la tensione corrisponda (230V). Se il problema persiste, non riparare da soli; contattare un tecnico qualificato o il servizio post-vendita AEG.

Come smontare la griglia di protezione per una pulizia approfondita?

Scollegare l'apparecchio. Rimuovere la vite di fissaggio (16) e il dado (11) della griglia anteriore. Aprire i ganci e rimuovere la griglia. Per la griglia posteriore, svitare l'anello (13) e rimuoverlo. Procedere in ordine inverso per il rimontaggio.

Quali sono le caratteristiche elettriche del VL 5525 M?

Alimentazione: 220-240 V, 50 Hz. Consumo: 30 W. Classe di protezione I. Peso: 2,90 kg. Conforme alle norme europee.

MANUALE UTENTE VL 5525 M AEG

Elenco dei pezzi . 3

Istruzioni per l'uso . ..Pagina 20

Dati tecnici . 22

English

Contents

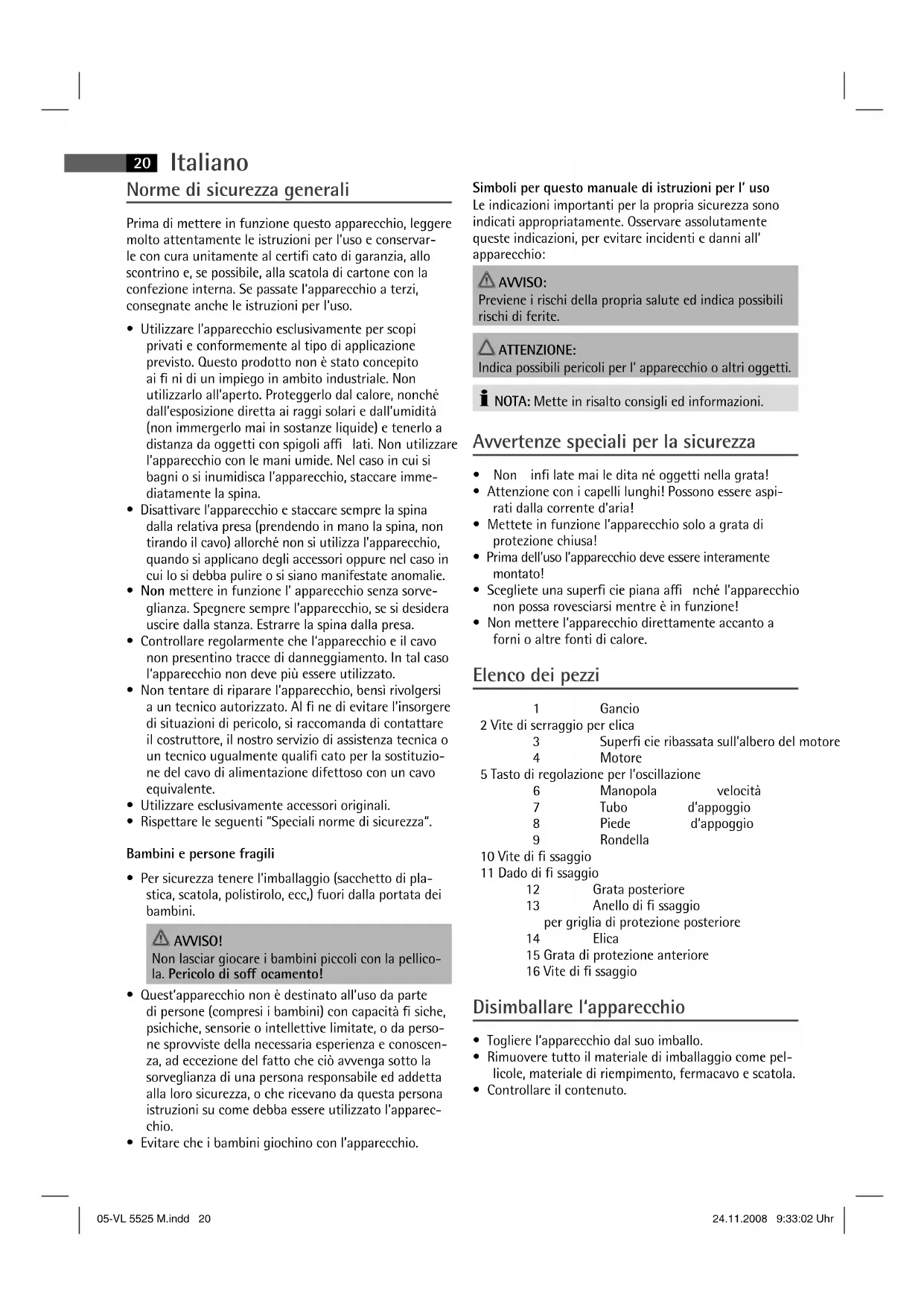

Normedisicurezzagenerali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certi cato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnateanche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fi ni di un impiego in ambito industriale. Non utilizzato all'aperto. Proteggerlo dal calorie, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanse liquide) e tenerlo a distance da oggetti con spigoli affili. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisce l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prenderendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorveglianza. Spagnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
  Non tentare di riparare l'apparecchio, bensi rivolgersi a un technician autorizzato. Al fi ne di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technician ugualmente qualifi cato per la sostuzione del cavo di alimentazione difettoso con un cavo equivalente.
  Utilizzare escludamente accessori originali.
  Rispettare le seguenti "Speciali norme di sicurezza".

Bambini e persone fragili

• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori alla portata dei bambini.

AWISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soff ocamento!

• Quest'apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con capacité fi siche, psichiche, sensorie o intellettive limitate, o da persona sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avvenga sulla sorveglianza di una persona responsable ed addetta alla loro sicurezza, o che ricevano da但这a persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Simboli per lo什麽 manuale di istruzioni per l'uso Leindicazioni importanti per la propria sicurezza sono indicati appropriamente.Osservare assolutamente queesteindicazioni,perevitare incidenti e danni all'apparecchio:

AVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per I' apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Awverenze speciali per la sicurezza

Non infi late mai le dita ne oggetti nella grata!
- Attenzione con i capelli lunghi! Possono essere aspi-rati nella corrente d'aria!
- Mettete in funzione l'apparecchio solo a gratà di protezione chiusa!
- Prima dell'uso l'apparecchio deve essere interamente montato!
- Seegliete una superfi ciè piana affi nché l'appareccchio non possa rovesciarsi quando è in funzione!
Non mettere l'apparecchio direttamente accanto a forn i o autre fonti di calore.

Elenco dei pezzi

1 Gancio

2 Vite di serraggio per elica

3 Superfi cierebbassata sull'albero del motore

Motor

5 Tasto di regolazione per l'oscillazione

6 Manopola velocità
7 Tubo d'appoggio
8 Piede d'appoggio
9 Rondella

10 Vite di fi ssaggio

11 Dado di fi ssaggio

12 Grata posteriori
13 Anello di fi ssaggio
per griglia di protezione posteriore
14 Elica
15 Grata di protezione anteriore
16 Vite di fi ssaggio

Disimballare l'apparecchio

• Togliere l'apparecchio dal suo imballo.
• Rimuovere tutto il materiale di imballaggio come pellicole, materiale di riempimento, fermacavo e scatola.
• Controllare il contento.

NOTA:

Sull'apparecchio possono esserci ancorta trace di polvere o residui di produzione. Noi consigliamo di spelverare la custodia con un panno umido.

Istruzioni per il montaggio

L'apparecchio deve essere assolutamente montato in
ogni sua parte prima di essereMESSO in funzione!Mentre si legge il testo è consigliabile osservare in aggiunta I'elenco dei pezzi.

1. Inserite il tubo fi sso (7) nel piede di appoggio (8).
2. Mettete la rondella (9) sul lato inferiore del piede d'appoggio.
3. Serrate la vite di fi saggio (10) girandola in senso orario.
4. Mettere la griglia di protezione posteriore (12) inscendola nelle cavità.

NOTA:

Badare che la maniglia sia rivolta verso l'alto.

1. Girare l'anello di fi ssaggio (13) per la griglia di protezione posteriori (12) in senso orario.
2. Applicate l'elica e serratela con la vite (2) di serraggio.

ATTENZIONE:

La vite (2) delve pogiare sulla superfi cie ribassata!

1. Applicate la gratà di protezione anteriore (15) agganciando il gancio (1) con la scanalatura nella gratà di protezione posteriore.

NOTA:

Osservare che i fori per le viti da fi ssaggio nella griglia anteriore e in quella posteriori siano uno sopra I'altro.

1. Chidere i ganci di fi ssaggio.
2. Assicurate la grata di protezione con la vite di fi ssaggio (16) e il dato (11).

Sito

Sito idoneo é una superfi cie piana e non scivolosa.

Messa in funzione

Allacciamento alla rete elettrica

1. Prima di infi lare la spina nella presa, esaminare se la tensione di rete che si intende utilizzare corrisponde a quella dell'apparecchio. I relativi dati sono riportati sull'etichetta di identifi cazione.
2. Collegare l'apparecchio ad una presa con contatto di terra regolarmente installata da 230V,50Hz

Uso

Impostazioni di base

Prima di mettere in funzione l'apparecchio regolare l'angolo di inclinazione della ventola. Si può portare l'angolo di inclinazione nella posizione desiderata rivolgendo la scatola della ventola all'indietro.

ATTENZIONE:

L'angolo di inclinazione è di ca. 15 gradi.

Manopola

Con la manopola si possono selezionare le seguenti impostazioni:

0

1

pi

0

m

0

V

0

off

Per spagnere selezionare la posizione "0".

Regolazione soffi ante

Ci sono due possibilità:

fi sso

• spegnere l'apparecchio.
• estrarre la testina di regolazione.
• aff errare il ventilatore sul cesto di protezione e girarlo nella direzione desiderata.

oscillante

• premere la testina di regolazione.
• l'apparecchio oscilla autonomamente in un raggio di 60 gradi circa.
  per disattivare la funzione, tirare la testina di regolazione.

Pulizia

AWISO:

• Prima della pulizia staccare sempre la spina.
• Qualora si tolga la griglia di protezione: spegnere sempre l'apparecchio e staccare la spina.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

Non usare pagliette o altri oggetti abrasivi.
Per la pulizia non usare detersivi forti o abrasivi.

• Pulire l'apparecchio dall'esterno con un panno morbid o asciutto, sera aggianta di detergenti.
• Nel caso di sporco resistente inumidire il panno in acqua ed infi ne asciugare.

22 Italiano

Dati tecnici

Modllo: VL 5525 M

Alimentazione rete: 220-240 V, 50 Hz

Consumo di energia: 30 W

Classe di protezione: I

Peso netto: 2,90 kg

Questo appearecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in quello settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.

Con riserva di apportare modifi che tecniche.

Significato del symbolo „Eliminazione"

Salvaguardare I' ambiente, gli elettrodomestici non vanno eliminati come rifi uti domestici.

Per l'eliminazione degli elettrodomestici,fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce casi ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significi ca un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli apposti luoghi di raccolta, nelle amministrazioni dei comuni.
