VL 5525 M - Ventilator AEG - Gratis gebruiksaanwijzing en handleiding

Merk	AEG
Model	VL 5525 M
Producttype	Vloerventilator
Voeding	220-240 V, 50 Hz
Vermogen	30 W
Beschermingsklasse	I
Netto gewicht	2,90 kg
Aantal snelheden	3 (langzaam, gemiddeld, snel)
Oscillatiefunctie	Ja, hoek van ongeveer 60°
Verstelbare helling	Ja, hoek van ongeveer 15°
Beschermingsrooster	Voor en achter, met bevestigingshaken
Type bediening	Draaiknop (0-3) en oscillatieknop
Materiaal	Kunststof en metaal
Hoogte	Ongeveer 120 cm (met voet en buis)
Diameter van de ventilatorbladen	Ongeveer 40 cm
Reiniging	Droge of licht vochtige doek, zonder schurend reinigingsmiddel
Veiligheidsinstructies	Geen voorwerpen in het rooster steken, niet in de buurt van water gebruiken
Garantie	Standaard AEG (zie voorwaarden)
Meegeleverde accessoires	Steunvoet, buis, roosters, propeller, schroeven, moeren

Veelgestelde vragen - VL 5525 M AEG

Hoe monteer ik de AEG VL 5525 M ventilator?

Steek de hoofdbuis (7) in de steunvoet (8). Plaats de ring (9) onder de voet en draai de bevestigingsschroef (10) vast. Monteer het achterrooster (12) met de ring (13), bevestig vervolgens de motor met de borgschroef (2) door uit te lijnen op de afvlakking van de as. Hang ten slotte het voorrooster (15) door de haken te sluiten en zet vast met de schroef (16) en de moer (11).

Welke snelheden zijn beschikbaar?

De ventilator biedt 3 snelheden: stand 1 (langzaam), 2 (gemiddeld) en 3 (snel). De draaiknop maakt het mogelijk ze te selecteren, stand 0 stopt het apparaat.

Hoe activeer ik de oscillatiefunctie?

Druk op de oscillatie-instelknop (5) op de motor. De ventilator draait dan automatisch ongeveer 60°. Om te stoppen, trek aan de knop.

Kan ik de ventilator kantelen?

Ja, de kantelhoek is handmatig verstelbaar door de motorunit te kantelen. De maximale kanteling is ongeveer 15°. Stel deze in vóór het inschakelen.

Hoe reinig ik de ventilator?

Haal altijd de stekker uit het stopcontact vóór reiniging. Gebruik een droge of licht vochtige doek (geen schurend reinigingsmiddel). Dompel de ventilator nooit onder in water.

Wat zijn de belangrijke veiligheidsmaatregelen?

Steek nooit vingers of voorwerpen in het rooster. Pas op met lang haar dat kan worden meegezogen. Gebruik alleen met gesloten rooster en op een stabiele ondergrond. Plaats niet in de buurt van een warmtebron.

Is de ventilator geschikt voor kinderen?

Kinderen mogen niet met het apparaat spelen. Het kan worden gebruikt door personen met verminderde capaciteiten als ze onder toezicht staan of geïnstrueerd zijn. Houd verpakkingen buiten bereik van jonge kinderen (verstikkingsgevaar).

Wat te doen als de ventilator niet meer werkt?

Controleer eerst of de stekker goed in het stopcontact zit en de spanning overeenkomt (230V). Als het probleem aanhoudt, repareer het dan niet zelf; neem contact op met een gekwalificeerde technicus of de AEG-klantenservice.

Hoe demonteer ik het beschermingsrooster voor een grondige reiniging?

Haal de stekker uit het stopcontact. Verwijder de bevestigingsschroef (16) en de moer (11) van het voorrooster. Open de haken en verwijder het rooster. Voor het achterrooster draait u de ring (13) los en verwijdert u deze. Volg de omgekeerde volgorde voor het terugplaatsen.

Wat zijn de elektrische specificaties van de VL 5525 M?

Voeding: 220-240 V, 50 Hz. Vermogen: 30 W. Beschermingsklasse I. Gewicht: 2,90 kg. Voldoet aan Europese normen.

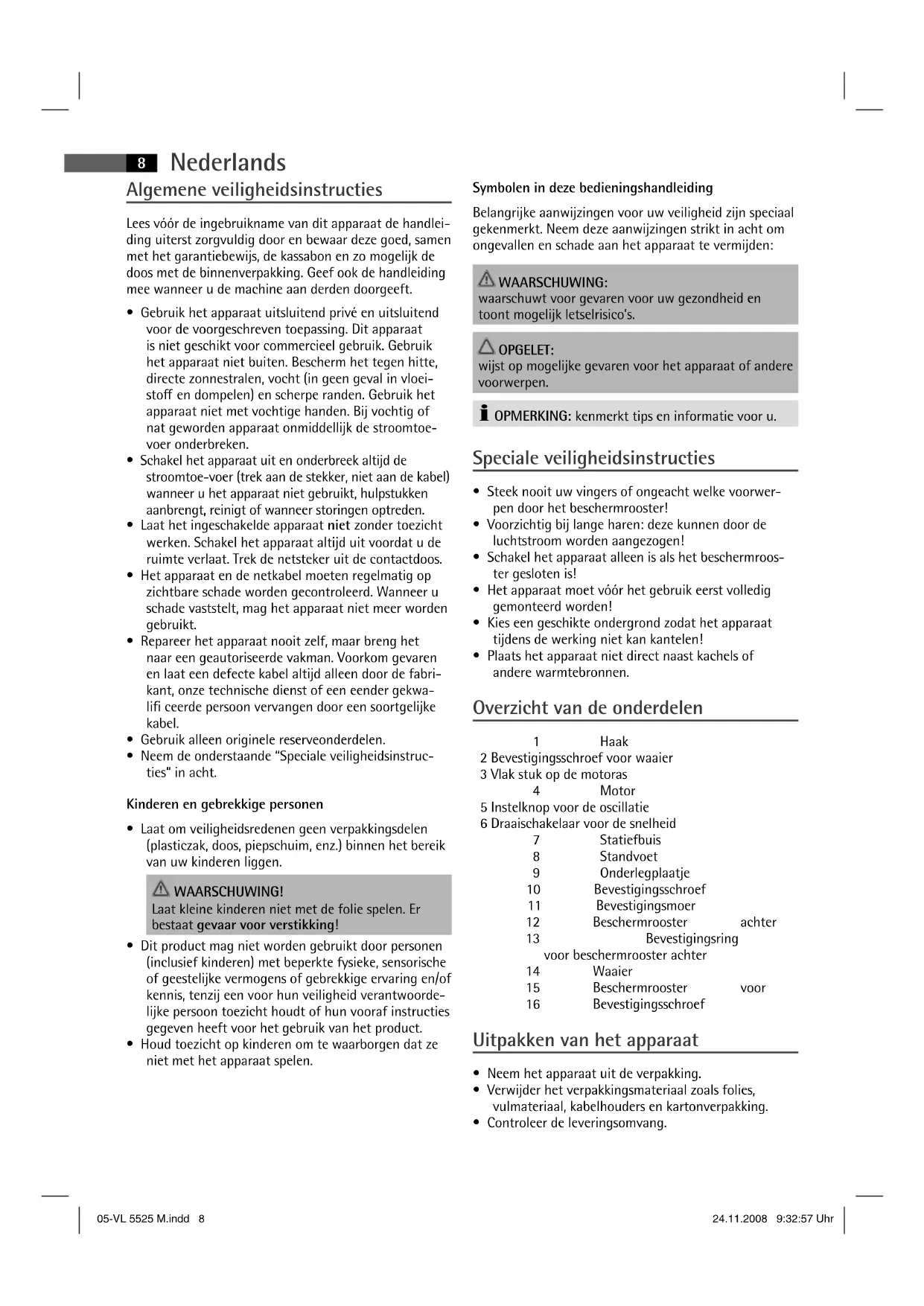

GEBRUIKSAANWIJZING VL 5525 M AEG

Overzicht van de onderdelen.. .Pagina 3

Gebruiksaanwijzing... .Pagina8

Nettogewicht: 2,90 kg

Algemene veiligheidsinstructies

Lees voor de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, semen met het garantiebewijs, de kassabon en zo möglichk de doos met de binnenverpakking. Geef ook de handleiding mee wanner u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend/private en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is Niet geschikt voor commercieel gebruik. Gebruik het apparaat Niet buiten. Bescherm het gegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoff en dompelen) en scherpe randen. Gebruik het apparaat Niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddelijk de stroomtoevoer onderbreken.
• Schakel het apparaat UIT en onderbreek.altijd de stroomtoe-voer (trek aan dc stekker, Niet aan dc kabel) wanner u het apparaat Niet gebruikt, hulpstukken aanbrengt,reinigt of wanner storingen optreden.
• Laat het ingeschakelde apparaat Niet zonder toezicht werden. Schakel het apparaat alotijd uit voordat u de ruimte verlaat. Trek de netsteker uit de contactdoos.
• Het apparaat en de netkabel moeten regelmatig op zichtbare schade worden gecontroleerd. Wanner u schade vaststelt, mag het apparaat Niet更是 worden gebruikt.
• Repareer het apparataat nooit zich, maar breng het waar een geautoriserdevakman.Voorkom gezaren enaar een defecte kabel altijd alleen door de fabrikant, once technische Dienst of een eender gekwalifi ceerde persoon verrangen door een soortgelijke kabel.
• Gebruik alleen originele reserveonderdelen.
• Neem de onderstaande "Speciale veiligheidsinstru-ties" inRCT.

• Laat om veiligheidsreden gen uneven verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING!

Laat kleine kinderen nicht met de folie spelen. Er bestaat gevaar voor verstikking!

• Dit product mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte fysiieke, sensorische of geestelijkke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun veiligheid verantwoorde-lijke person toezicht houdt of hun vooraf instructies gegeven heeft voor het gebruik van het product.
• Houd toezicht op kinderen om te waarborgen dat zeniet met het apparaat spelen.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uweilighheid zichn specialaigekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

waarschuwt voor gevaren voor uw gezondheid en toont möglichk letselrisico's.

OPGELET:

wijst op möglichke geziven voor het apparaat of andere voorwerpen.

OPMERKING: kenmerkt tips en informatie voor u.

Speciale veiligheidsinstructies

• Steek nooit uw vingers of ongeacht welke voorwerpen door het beschemrooster!
• Voorzichtig bij lange haren: deze können door de luchtstroom worden aangezogen!
• Schakel het apparaat alleen is als het beschemrooster gesloten is!
• Het apparaat要去 het gebruik eerst volledig gemonteerd worden!
• Kies een geschikte ondergrond zodate het apparaatijdens de werkking Niet kan Kantelen!
• Plaats het apparaat Niet direct naast kachels of andere warmtebronnen.

Overzicht van de onderdelen

1

Haak

2 Bevestigingschroef voor waier

3 Vlak stuk op dc motoras

4

Motor

5 Instelknop voor de oscillatie

6 Draaischakelaar voor de snelheid

7

Statiefbuis

8

Standvoet

9 Onderlegplaatje

10 Bevestigsschroef
11 Bevestigingsmoer
12 Beschermrooster acheer
13 Bevestigingsring

voor beschemrooster awhile

14

Waaier

15

Beschemrooster voor

16

Bevestigingschroef

Uitpakken van het apparatus

• Neem het apparatusaatuit de verpakking.
• Verwijder het verpakkingsmaterialiaal zoals folies, vulmaterialiaal, kabelhoulders en kartonverpakking.
• Controller de leveringsomvang.

OPMERKING:

Er können nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige dock af te vegen.

Montageaanwijzingen

U dient het apparaat voor de ingebruikname eerst compiect te monteren! Wij adviseren u, bij het lezen van dc tekst het overzicht van de onderdelen te bekijken.

1. Plaats de standbuis (7) in de standvoet (8).
2. Plaats het onderlegplaatje (9) in de uitsparing aan de onderzijde van de standvoct.
3. Draai de bevestigingschroef (10) met de klok mee vast.
4. Plaats hetijkenste beschemmrooster (12) overeenkomstig de uitsparingen.

I OPMERKING:

Let op dat de draaggreep waar boven wijst.

1. Draai de bevestigingsring (13) voor hetijkenste beschemrooster (12) met de klok mee vast.
2. Plaats de waaier en bevestig hem met de bevestigingsschroef (2).

OPGELET:

De schroef (2) moet zich op het vlakke stuk bevinden!

1. Monteer het voorste beschemmrooster (15) door de haak (1) met de gleuf in hetijkenste beschemmrooster te haken.

OPMERKING:

Let op dat de gaten voor de bevestigingsbouten in het voorste en awhilee veiligheidsrooster gegenover elkaar staan.

1. Sluit de bevestigingshaken.
2. Borg het beschemmrooster met de bevestigingssschroef (16) en de moer (11).

Standplaats

Kies een vlaak en slipvast oppervlak als standplaats voor het apparatus.

Ingebruikname

Elektrische aansluiting

1. Controller, voordat u de steker in de contactdoos steekt, of de netspanning die u gebruikt, overeen-komt met die van het apparaat. Daartoe verwijzen wij hier het typeplaatje.
2. Sluit het apparaat aan op een correct geinstalleerde geaarde contactdoos 230V 50Hz

Gebruik

Basisinstallingen

Stel, voordat u het apparaat in gebruik neemt, de hellingshoek van de ventilator in. U kut deze in de gewenste positie brengen, door met beiden handen de behuizing van de ventilator enigszins te kantelen.

OPGELET: De hellingshoek bedraagt ca. 15^

Draaischakelaar

Met de draaischakelaar(Int) u de onderstaand beschre-ven instellenen kiezen:

o	1	langzaam
o	2	middel
o	3	snel
o	0	uit

Voor het uitschakelen van het apparaat kiest u de "0"-stand.

Ventilatorinstalling

Hier kunt uuit twee mogelijkheden kiezen:

vaststaand

• Schakel het apparaat UIT.
• Trek de instelknop eruit.
• Pak de ventilator aan de veiligheidsbehuzing vast en draai hem in de gewenste richting.

oscillerend

• Druk de instelknop erin.
• Het apparaat draait zichstandig in een bereik van 60 graden.
• Trek de instelknop eruit om de functie uit te schakeilen.

Reiniging

WAARSCHUWING:

• Trek voor de reiniging van het apparaat.altijd de stekeruit de contactdoos
• Wannecer u de veiligheidsbehuzing wilt verwijderen, schakelt u het apparaat uit en trekt u de netsteker uit de contactdoos.
  Dompel het apparaat voor de reiniging Niet onder water. Dit zou tot een elektrische schok of brand kuren leiden.

OPGELET:

• Gebruik geen draadborstel of andere schurende voorwerpen.
• Gebruik geen scherpe of schurende reinigingsmiddelen.
• Reinig het apparaat aan de buitenzijde met een droge doek zonder reinigingsmiddelen.

10 Netherlands

• Bij hardnekkig vuil maakt u een doek enigszins vochtig met water en veegt het apparaat na de reiniging goed droog.

Technische gegevens

Model: VL 5525 M

Spanningstoevoer: 220-240 V, 50 Hz

Opgenomen vermogen: 30 W

Beschermingsklasse:

Nettogewicht: 2,90 kg

Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueree volgens de niewste verilgheidstechnische voorschriften.

Technische wijzigingen voorbehonden!

Betekenis van het symbol 'vuilnisemmer'

Beschem ons milieu, elektrische apparaten horen nicht in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef waar de elektrische apparaten af die u Niet meer gebruikt.

Daardoor helpt u de potentielle effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijk gezondheid können hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatic over verzamelpunten voor uw apparaten(Intkunt u contact opnemen met uw gemeente of geme- teadministatie.
