ПОСІБНИК КОРИСТУВАЧА VL 5526 M AEG

Настільний вентилятор RUS Настольный вентилятор

Огляд елементів управління ......................................стор. 3 Інструкція з експлуатації .............................................стор. 37 Технічні параметри ......................................................стор. 40

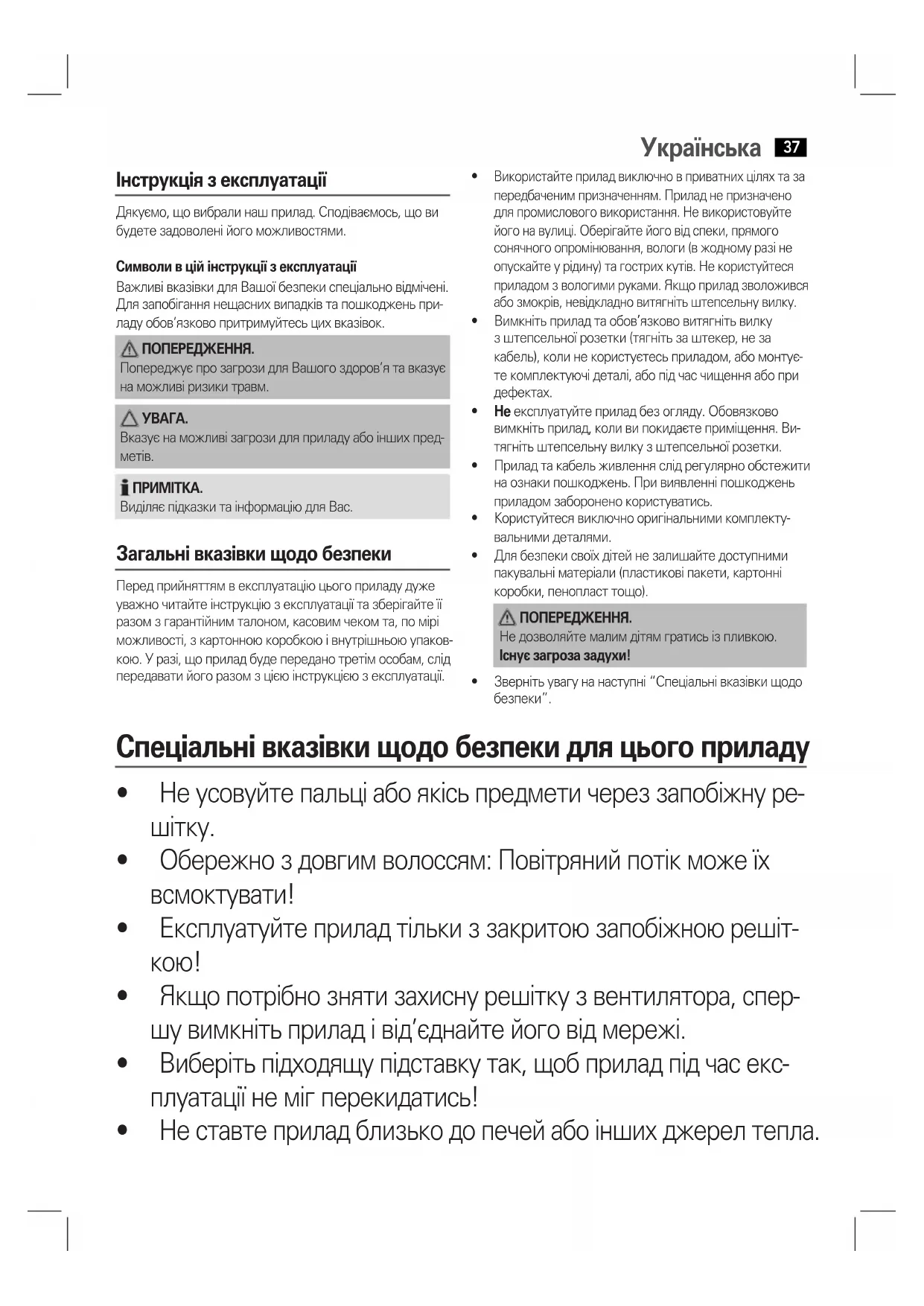

Інструкція з експлуатації Дякуємо, що вибрали наш прилад. Сподіваємось, що ви будете задоволені його можливостями.Символи в цій інструкції з експлуатаціїВажливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень при-ладу обов’язково притримуйтесь цих вказівок. ПОПЕРЕДЖЕННЯ. Попереджує про загрози для Вашого здоров’я та вказує на можливі ризики травм. УВАГА.Вказує на можливі загрози для приладу або інших пред-метів. ПРИМІТКА. Виділяє підказки та інформацію для Вас. Загальні вказівки щодо безпеки Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаков-кою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації. Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання. Не використовуйте його на вулиці. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів. Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку. • Вимкнітьприладтаобов’язкововитягнітьвилкуз штепсельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтує-те комплектуючі деталі, або під час чищення або при дефектах.• Не експлуатуйте прилад без огляду. Обовязково вимкніть прилад, коли ви покидаєте приміщення. Ви-тягніть штепсельну вилку з штепсельної розетки.• Приладтакабельживленняслідрегулярнообстежитина ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.• Користуйтесявиключнооригінальнимикомплекту-вальними деталями.• Длябезпекисвоїхдітейнезалишайтедоступнимипакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо). ПОПЕРЕДЖЕННЯ.Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!• Звернітьувагунанаступні“Спеціальнівказівкищодобезпеки”. Спеціальні вказівки щодо безпеки для цього приладу

• Неусовуйтепальціабоякісьпредметичереззапобіжнуре-

• Обережноздовгимволоссям:Повітрянийпотікможеїх всмоктувати!

• Експлуатуйтеприладтількиззакритоюзапобіжноюрешіт-

• Якщопотрібнознятизахиснурешіткузвентилятора,спер- шу вимкніть прилад і від’єднайте його від мережі.

• Виберітьпідходящупідставкутак,щобприладпідчасекс- плуатації не міг перекидатись!

• Неставтеприладблизькодопечейабоіншихджерелтепла.Українська

Комплектність та опис деталей 1 Поворотний перемикач швидкості 2 Ручка керування зворотно-поворотним рухом 3 Двигун 4 Лиска валу двигуна 5 Заднязахиснасітка 6 Гвинт кріплення пропелера 7 Гачок 8 Гвинт кріплення захисної сітки 9 Передня захисна сітка 10 Пропелер 11 Кріпильнагайка 12 Стійка 13 Малий гвинт із рифленою голівкою 14 Шнур живлення Не показано на ілюстрації: 4 гвинта кріплення задньої захисної сітки Розпакування приладу

1. Достаньте прилад з упаковки.

2. Усуньте всі пакувальні матеріали як плівки, матеріали-

заповнювачі, кабельні скоби та картонну упаковку.

3. Перевірте комплектність.

4. Огляньте прилад на предмет пошкоджень, що могли

з’явитися під час транспортування, щоб виключити

На приладу можуть бути пил або виробничі залишки. Рекомендація витирати корпус зволоженою ганчіркою. Вказівки зі складання Перед початком експлуатації прилад слід повністю склас-

ПОПЕРЕДЖЕННЯ. Небезпека травмування! Пропелер має гострі кромки. Будьте обережні під час

• ДляскладаннянеобхіднавикруткатипуPhillips середнього розміру.

• Усігвинтипопередньозакрученіввідповіднідеталі.

• Див.також“Огляделементівуправління”насторін- ці 3.

1. Викрутіть 4 закручених зовнішніх гвинта на передній

2. Тримайте задню захисну сітку так, щоб її 4 отвори роз-

ташувалися точно над отворами в корпусі двигуна.

• Неремонтуйтеприладсамі,алезвернітьсядоавторизова- ного фахівця. Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно вироб- ником, або нашою сервісною службою або іншою кваліфіко- ваною особою.

• Цейпристрійможутьвикористовуватидіти,старші8років, і особи з обмеженими фізичними, сенсорними або розумо- вими здібностями чи особи без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проінструктовані щодо використання пристрою в безпечний спосіб і усвідомлюють, яку небезпеку він може становити.

• Дітинеповиннігратисязпристроєм.

• Чищенняіобслуговуванняпристроюнеповиннівиконува- тись дітьми без нагляду дорослих.Українська

Переконайтеся, що ручка захисної сітки розташова-

3. Закріпітьзаднюзахиснусітку4гвинтами.

4. Надіньте пропелер та закріпіть його кріпильним гвин-

Гвинт має закрутитися до лиски валу двигуна!

5. Закріпітьпереднюзахиснусітку,зачепившигачокіз

гайкою за задню захисну сітку.

Переконайтеся, що отвори на краях сітки для крі- пильних гвинтів у передній та задній захисних сітках розташовані один навпроти одного.

6. Закрийтефіксаторипокраяхзахисноїсітки.

7. Закріпітьзахиснусіткузадопомогоюкріпильного

гвинта з гайкою. Місце для розташування Придатним місцем для розташування є полога нековзка

Введення в експлуатацію Електричне підключення

• Передтим,щопоставитивилкудорозетки,переві- ряйте відповідність напруги мережі напруги приладу. Дані Ви знайдете на заводській таблиці.

• Підключітьприладдорозеткиззахиснимконтактом, що належно встановлена. Використання Базові настроювання Перед пуском в експлуатацію встановіть кут нахилу вен-

1. Послабте малий гвинт з рифленою голівкою.

2. Нахиліть захисну сітку в бажане положення.

3. Затягнітьгвинтзрифленоюголівкою.

Експлуатація Для вибору швидкості поверніть поворотний перемикач позадуувідповіднеположення:

• III швидко Щоб вимкнути прилад, поверніть перемикач у положення

Налаштування вентилятора Існуєдвіможливості: Нерухомий вентилятор

2. Витягніть ручку керування догори.

3. Задопомогоюручкидляперенесенняпереставте

прилад у потрібне положення. Зворотно-поворотний рух

2. Притисніть ручку керування.

Прилад автоматично повертається у межах приблизно 70 градусів.

3. Щоб вимкнути дану функцію, вимкніть прилад і ви-

тягніть ручку керування догори.

• Передочищеннямітехнічнимобслуговуванням завжди витягніть вилку з розетки.

• КолиВиусуваєтезапобіжнурешітку:Завждиви- микайте прилад і витягніть вилку з розетки.

• Вжодномуразінеопускайтеприладдляочищення вводу.Цеможепривезтидоударуструмомабодо

• Невикористовуйтедротяноїщіткиабоіншихабра- зивних предметів.

• Невикористовуйтегострихабоабразивнихзасобів для очищення.

• Витирайтеприладззовнісухоюганчіркою,бездодат- кових засобів.

• Присильнішомузасміченніможназлегказволожити

• Чистьтеприладвідповідноопису.

• Протягомдовгогопроміжкучасу,підчасякогоприлад не використовується, рекомендовано зберігати його в оригінальній упаковці.

• Завждизберігайтеприладусухомумісці,недоступно- му для дітей, яке добре провітрюється.Українська

Технічні параметри Модель: .................................................................VL 5526 M N Поданняживлення: ...................................... 220-240 В, 50 Гц Споживанняпотужності: .................................................35 Вт Ггрупаелектробезпечності: .....................................................I Ваганетто: .........................................................................3,0 кг Право на технічні зміни та зміни у дизайні зберігається продовж процесу розробки продукту. Цейпристрійсертифіковановідповіднододіючихнорм РЄ, наприклад норм електромагнітної сумісності і низької напруги, і сконструйовано відповідно до останніх характе- ристик із техніки безпеки.Русский
