Produkttyp	Tischventilator
Marke	AEG
Modell	VL 5526 M
Farbe	Nicht angegeben
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	35 W
Nettogewicht	3,0 kg
Schutzklasse	Klasse II
Anzahl der Geschwindigkeitsstufen	3 (langsam, mittel, schnell)
Oszillationsfunktion	Ja, Winkel von 70°
Neigung verstellbar	Ja, mittels Flügelschraube
Material der Lüfterblätter	Kunststoff
Schutzgitter	Vorne und hinten, abnehmbar
Bedienungsart	Drehschalter (Geschwindigkeit) und Druckknopf (Oszillation)
Kabellänge	ca. 1,5 m (Schätzung)
Verwendung	Nur für Innenräume
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen
Sicherheitshinweise	Keine Gegenstände in das Gitter stecken, vor der Reinigung vom Netz trennen
Reparierbarkeit	Nicht selbst reparieren, autorisierten Kundendienst kontaktieren
Mitgeliefertes Zubehör	Schutzgitter, Lüfterrad, Ständer, Schrauben

Häufig gestellte Fragen - VL 5526 M AEG

Wie montiere ich den AEG VL 5526 M Ventilator?

Befolgen Sie die Schritte in der Anleitung: Befestigen Sie das hintere Schutzgitter mit 4 Schrauben am Motor, setzen Sie das Lüfterrad ein, indem Sie die Schraube auf die flache Seite der Welle ausrichten, und befestigen Sie dann das vordere Schutzgitter, indem Sie den Haken einhängen. Ziehen Sie die Befestigungen fest.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Verwenden Sie den Drehschalter auf der Rückseite: Position 0 für Aus, I für langsam, II für mittel, III für schnell.

Wie aktiviere ich die Oszillation?

Drücken Sie den Steuerknopf auf der Rückseite. Der Ventilator oszilliert automatisch über einen Winkel von 70°. Zum Deaktivieren schalten Sie das Gerät aus und drücken Sie den Knopf nach oben.

Wie neige ich den Ventilator?

Lösen Sie die kleine Flügelschraube, neigen Sie das Schutzgitter in die gewünschte Position und ziehen Sie die Schraube wieder fest.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Tauchen Sie das Gerät niemals in Wasser und verwenden Sie keine aggressiven Reinigungsmittel.

Was sind die wichtigen Sicherheitshinweise?

Stecken Sie niemals Finger oder Gegenstände in das Gitter, lassen Sie das Gerät nicht unbeaufsichtigt, lassen Sie Kinder nicht damit spielen und reparieren Sie es nicht selbst.

Was tun bei einer Störung?

Trennen Sie das Gerät vom Netz und kontaktieren Sie einen qualifizierten Techniker oder den AEG-Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

Kann ich den Ventilator im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich geeignet. Schützen Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit.

Wie demontiere ich das Schutzgitter zur Reinigung?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lösen Sie die Befestigungsschrauben des vorderen Schutzgitters, nehmen Sie es ab und reinigen Sie es mit einem trockenen Tuch. Montieren Sie es in umgekehrter Reihenfolge wieder.

Wo finde ich Ersatzteile?

Kontaktieren Sie den AEG-Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Originalzubehör.

BEDIENUNGSANLEITUNG VL 5526 M AEG

Bedienungsanleitung/Garantie 04

Übersicht der Bedienelemente. 3

Bedienungsanleitung. 4

Technische Daten.. 7

Garantie.. 7

Entsorgung.. 8

Nederlands

Inhoud

Technische gegevens..

3 Übersicht der Bedienelemente

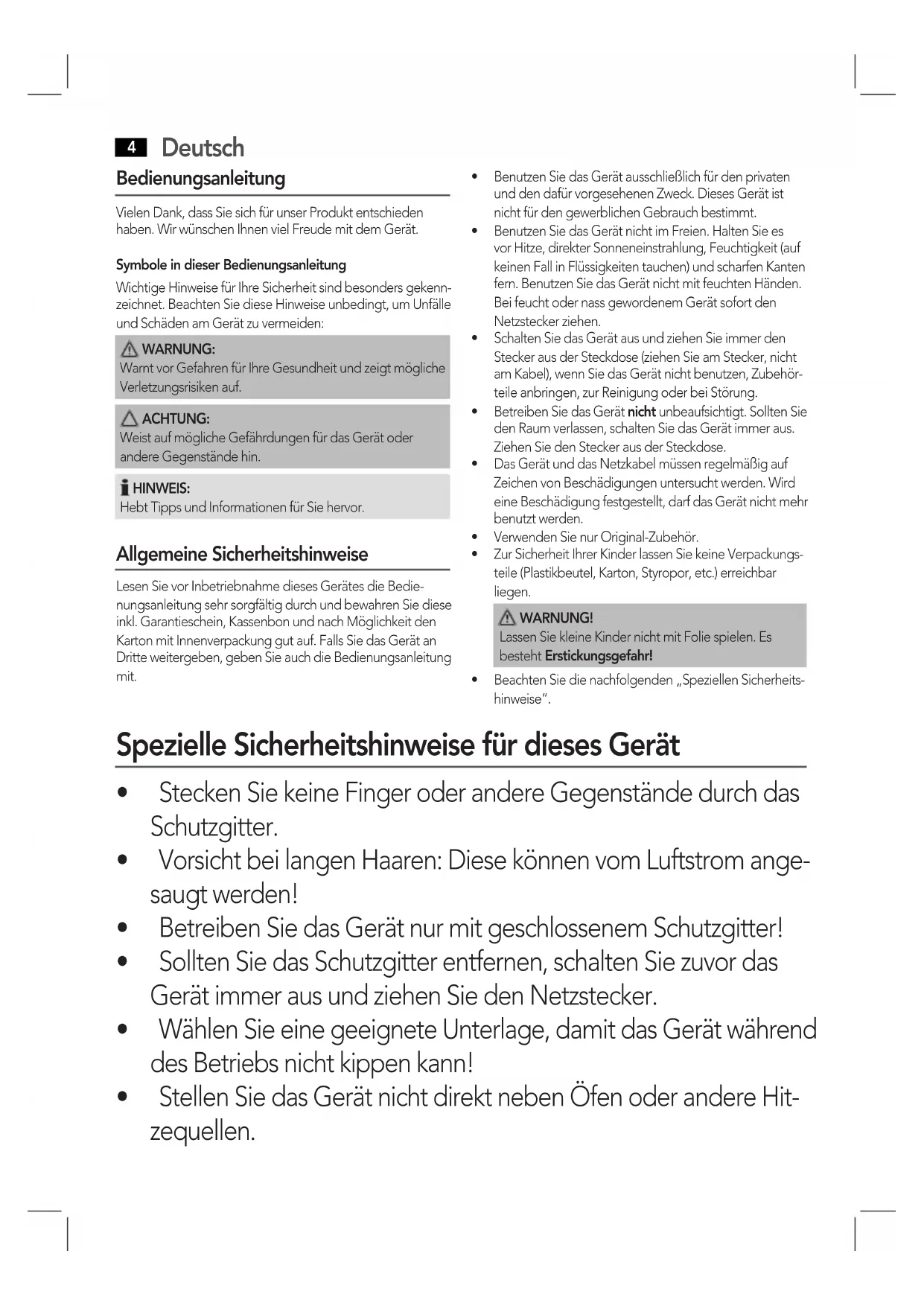

4 Deutsch Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:

WARNUNG:
Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Allgemeine Sicherheitschinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzten Sie das Gerät ausschließlich für den privaten und den davon vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
  Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder{lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING! Lassen Sie keine Kinder nicht mit Folie spielten. Es besteht Erstickungsgefahr!

• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise".

Spezielle Sicherheitshinweise für diesen Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
  Vorsicht bei langen Haaren: Diese können vom Luftstrom ange-saugt werden!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter!
• Sollten Sie das Schutzgitter entfern, schalten Sie zuvor das Gerät immer aus undziehen Sie den Netzstecker.
• Wahlen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!

• Stellen Sie das Gerät nicht direktiben Öfen oder andere Hit-zequellen.

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kunden-dienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

Lieferumfang und Teilebeschreibung

1 Drehschalter fur Geschwindigkeit
2 Einstellknopf für Oszillation
3 Motor
4 Abgeflachte Stelle auf der Motorwelle
5 Hinteres Schutzgitter
6 Feststellschraube fur Propeller
7 Haken
8 Befestigungsschraube für Schutzgitter
9 Vorderes Schutzgitter
10 Propeller
11 Befestigungsmutter
12 StandfuB
13 Kleine Rendelschraube
14Netzkelb

Ohne Abb.:

4 Schrauben fur hinteres Schutzgitter

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfermen SieSAMTliches Verpackungsmaterial, wie Folien, Fuillmaterial, Kabelhalter und Kartonverpackung.
3. Prufen Sie den Lieferumfang.
4. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen, ihren das Gehäuse kurz mit einem feuchten Tuch abzwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden!

WARNING: Verletzungsgefahr!

Die Kanten des Propellers sind scharf. Seien Sie vorsichtig bei der Montage.

HINWEIS:

• Sie benötigen für die Montage einen Kreuzschraubendreher mittlerer Höhe.
• Alle Schrauben sind an den Einzelteilen vormontiert.

• Betrachten Sie auch auf Seite 3 die „Übersicht der Bedienelemente".

• Schrauben Sie die 4 vormontierten außeren Schrauben an der Stirmiete des Motors ab.

• Halten Sie das hintere Schutzgitter so, dass sich die 4 Bohrungen am Schutzgitter genau über den 4 Bohrungen am Motor befinden.

6 Deutsch

HINWEIS:
Beachten Sie, dass der Tragegriff am Schutzgitter nach offen zeigt.

1. Montieren Sie das hintere Schutzgitter mit den 4 Schrauben.
2. Setzen Sie den Propeller auf und befestigen Sieihn mit der Feststellschraube.

ACHTUNG: Die Schraube muss auf der abgeflachten Stelle der Motorwelle sitzen!

1. Bringen Sie das vordere Schutzgitter an, indem Sie den Haken mit der Nut in das hintere Schutzgitter einhagen.
   HINWEIS: Beachten Sie, dass die Locher am Gitterrand fur die Befestigungsschraube im vorderen und hinteren Schutzgitter ubereinander stehen.
2. Schlieben Sie die Verschlüsse am Umfang des Schutzgitters.
3. Sichern Sie das Schutzgitter mit der Befestigungsschraube und der Mutter.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
  Schlieben Sie das Gerät an eine vorschfristbig installierte Schutzkontaktsteckdose an.

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betriebnehmen, den Neigungswinkel des Gebläses ein.

1. Losen Sie die keine Rändelschraube.
2. Neigen Sie das Schutzgitter in die gewünschte Position.
3. Drehen Sie die Rändelschraube wieder fest.

Betrieb

Zur Wahl der Geschwindigkeit benutzen Sie den Drehschalter an der Rückseite:

0 aus
- I langsam
mittel
III Schnell

Um das Gerät auszuschalten, wahren Sie die Position 0.

Gebäseinstellung

Hierzu haben Sie zwei Möglichkeiten:

Feststehend

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Einstellknopf nach oben.
3. Nutzen Sie den Tragegriff, um das Gerät in die gewünschte Position zu stellen.

Oszillierend

1. Schalten Sie das Gerät aus.
2. Drucken Sie den Einstellknopf ein.

HINWEIS: Das Gerät schwenkt selbständig im Bereich von ca. 70 Grad.

1. Um die Funktion abzustellen, schalten Sie das Gerät aus undziehen den Einstellknopf nach oben.

Reinigung

WARNING:

Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
- Sollten Sie das Schutzgitter entfern: Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker.
Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuemde Gegenstände.

• Benutzen Sie keine scharfen oder schuemrenden Reinigungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen darüber Sie das Tuch auch leicht anfeuchten.

Aufbewährung

Reinigen Sie das Gerät wie beschrieben.
- Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Gerauschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: VL 5526 M N

Spannungsversorgung: 220-240V, 50Hz

Leistungsaufnahme: 35 W

Schutzklasse:

Nettogewicht: 3,0 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart die Firma Elektro-technische Vertriebsgesellschaft, dass sich das Gerät VL 5526 M N in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshandler sowie die Übersendung einer Kopie des Kaufbelegs und diese Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts berufen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht

Deutsch

7

verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. These Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht ihren diechnellste undkomfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reclamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach besteht!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeteleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündtige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreierte Einsendung Ihres Gerätes vor. Unfrei Lieferungen werden von uns nicht angenommen. Es entstehen Ohnen damit erhebliche Kosten.

8 Deutsch

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektror- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwijzing

12 Netherlands Technische gegevens

Model: VL 5526 M N

Spanningstoevoer: 220-240 V, 50 Hz
