KULLANIM KILAVUZU Z77 Extreme4 ASROCK

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan ASRock Z77 Extreme4 anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir performans sunar. Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula- bilirsiniz. Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin. www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock Z77 Extreme4 Anakart (ATX Form Faktörü: 12,0-inç x 8,6-inç, 30,5 cm x 21,8 cm) ASRock Z77 Extreme4 Hızlı Takma Kılavuzu ASRock Z77 Extreme4 Destek CD’si 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) 1 x G/Ç Panel Kalkanı 1 x ASRock SLI_Bridge_2S Kartı ASRock Size Şunu Hatırlatır... Windows

64-bit ile daha iyi performans elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.134 ASRock Z77 Extreme4 Motherboard Türkçe

Platform - ATX Form Faktörü: 12,0-inç x 8,6-inç, 30,5 cm x 21,8 cm - Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek kaliteli İletken Polimer Kapasitörler) CPU - LGA1155 Paketi’deki 3. ve 2. Nesil Intel

i7 / i5 / i3’yi destekler - Digi Güç Tasarımı - 8 + 4 Güç Fazı Tasarımı - Intel

Turbo Boost 2.0 Teknolojisini destekler - K-Serisi kilidi kaldırılmış işlemciyi destekler - Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 1) - Intel

Ivy Bridge İşlemci ile Intel

Rapid Start Teknolojisini ve Smart Connect Teknolojisi’ni destekler Yonga seti - Intel

Z77 Bellek - Çift Kanallı DDR3 Belleği Teknolojisi (bkz. DİKKAT 2) - 4 x DDR3 DIMM yuva

- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/

1066 ECC olmayan, ara belleksiz bellek - Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 3) - Intel

• PCIE 3.0, sadece Intel

Ivy Köprü İşlemcisiyle desteklenir. Intel

Sandy Köprü İşlemciyle, sadece PCIE 2.0'ı destekler. - 2 x PCI Express 2.0 x1 yuva - 2 x PCI yuva - AMD Quad CrossFireX

’yı destekler Grakler * Intel

HD Grak Yerleşik Görselleri ve VGA çıkışları, yalnızca GPU entegre işlemciler tarafından desteklenmektedir. - Intel

Hızlı Eşitleme Videosu, Intel

Clear Video HD Teknolojisi, Intel

Gelişmiş Vektör Uzantıları (AVX) - Pixel Shader 5.0, Intel

Sandy Bridge işlemciye sahip DirectX

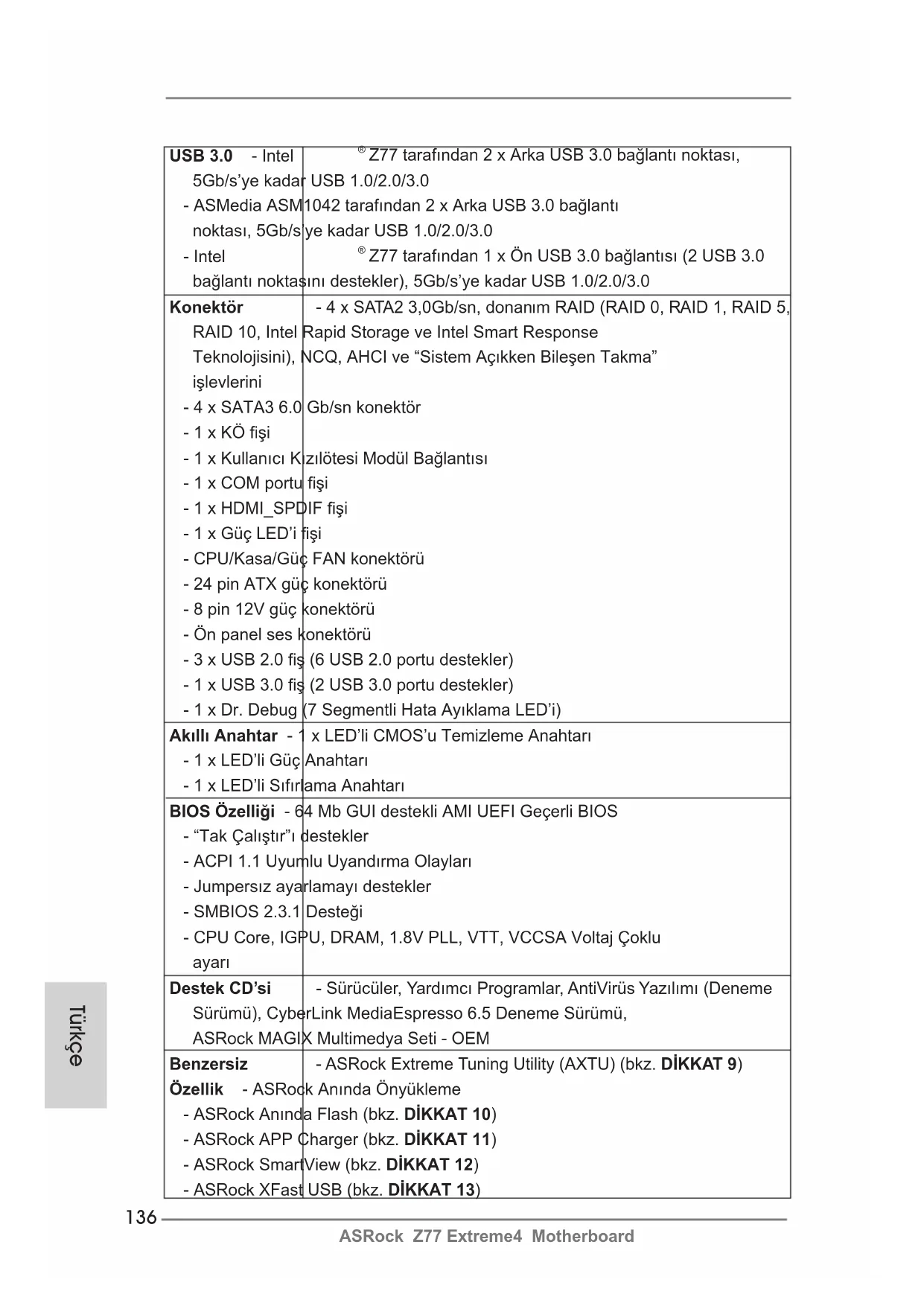

Z77 konektör, donanım RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage ve Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini - 2 x SATA3 6,0Gb/sn ASMedia ASM1061 konektör, donanım NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini (SATA3_A1 konektörü eSATA3 portuyla paylaşılır) destekler136 ASRock Z77 Extreme4 Motherboard Türkçe USB 3.0 - Intel

Z77 tarafından 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB 1.0/2.0/3.0 - ASMedia ASM1042 tarafından 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB 1.0/2.0/3.0 - Intel

Z77 tarafından 1 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0 Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage ve Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini - 4 x SATA3 6.0 Gb/sn konektör - 1 x KÖ şi - 1 x Kullanıcı Kızılötesi Modül Bağlantısı - 1 x COM portu şi - 1 x HDMI_SPDIF şi - 1 x Güç LED’i şi - CPU/Kasa/Güç FAN konektörü - 24 pin ATX güç konektörü - 8 pin 12V güç konektörü - Ön panel ses konektörü - 3 x USB 2.0 ş (6 USB 2.0 portu destekler) - 1 x USB 3.0 ş (2 USB 3.0 portu destekler) - 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i) Akıllı Anahtar - 1 x LED’li CMOS’u Temizleme Anahtarı - 1 x LED’li Güç Anahtarı - 1 x LED’li Sıfırlama Anahtarı BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS - “Tak Çalıştır”ı destekler - ACPI 1.1 Uyumlu Uyandırma Olayları - Jumpersız ayarlamayı destekler - SMBIOS 2.3.1 Desteği - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltaj Çoklu ayarı Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock MAGIX Multimedya Seti - OEM Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 9) Özellik - ASRock Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 10) - ASRock APP Charger (bkz. DİKKAT 11) - ASRock SmartView (bkz. DİKKAT 12) - ASRock XFast USB (bkz. DİKKAT 13)137 ASRock Z77 Extreme4 Motherboard Türkçe - ASRock XFast LAN (bkz. DİKKAT 14) - ASRock XFast RAM (bkz. DİKKAT 15) - ASRock Crashless BIOS (bkz. DİKKAT 16) - Lucid Virtu Universal MVP (bkz. DİKKAT 17)

• Lucid Virtu Universal MVP, yalnızca GPU entegre işlemciler tarafından desteklenmektedir. - Hibrit Yükseltici: - CPU Frekans Adımsız Kontrol (bkz. DİKKAT 18) - ASRock U-COP (bkz. DİKKAT 19) - Önyükleme Hatası Koruması (B.F.G.) - Kombo Soğutucu Seçeneği (C.C.O.) (bkz. DİKKAT 20) - İyi Geceler LED’i Donanım - CPU Sıcaklık Duyarlılığı Monitör - Kasa Sıcaklık Duyarlılığı - CPU/Kasa/Güç Fan Takometresi - İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı ile Otomatik Ayar’ına izin verir) - CPU/Kasa Fan Çoklu-Hız Kontrolü - Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore İS - Microsoft

64-bit / XP / XP 64-bit uyumlu (bkz. DİKKAT 21) Sertikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 22)

• Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz. DİKKAT!

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 60'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi’ni destekler. Çift Kanallı Bellek

Teknolojisi’ni uygulamadan önce, uygun yükleme hakkında sayfa 17’teki bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.138 ASRock Z77 Extreme4 Motherboard Türkçe

3. İşletim sistemi kısıtlaması nedeniyle, Windows

/ XP altında sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB’den az olabilir. 64-bit CPU’lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir- siniz.

4. Sadece PCIE2 ve PCIE3 yuvası, Gen 3 hızına kadar destekler. PCI

Express kartı, Gen 3 hızında çalıştırmak için, lütfen Ivy Köprü İşlemcisini yükleyin. Sandy Köprü İşlemcisini yüklemek isterseniz, PCI Express kartı sadece PCI Express Gen 2 hızında çalışacaktır.

5. Maksimum paylaюэlan bellek boyutu yonga seti satэcэsэ tarafэndan

tanэmlanэr ve deрiюebilir. Lьtfen en son bilgileri iзin Intel

web sitesini kontrol edin.

6. Ьз monitцrden yalnэzca ikisini kullanmayэ seзebilirsiniz. D-Sub, DVI-D

ve HDMI monitцrler aynэ anda etkinleюtirilemez. Ayrэca, DVI - HDMI adaptцrьyle, DVI-D portu HDMI portu ile aynэ цzellikleri destekleyebilir.

7 64-bit / 7’de destekle- nir. Deep Color modu yalnэzca ekran EDID’de 12bpc’yi desteklerse etkinleюtirilecektir. HBR Windows

8. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8 kanallı modları destekler. Düzgün bağlantı için sayfa 3’teki tabloyu kontrol edin.

9. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde okunan önemli değerleri gösterir. Fan Kontrolünde ayarlamanız için fan hızını ve sıcaklığını gösterir. Hız aşırtmada optimum sistem performansı almak için CPU frekansını hız aşırtma yapmanıza izin verilmiştir. OC DNA’da OC ayarlarınızı bir prol olarak kaydedebilir ve arkadaşlarınız ile paylaşabilirsiniz. Ardından arkadaşlarınız OC prolini kendi sistemine ekleyerek aynı OC ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU çekirdekleri boşta olduğunda bilgisayarın performansından ödün vermeden gerilim düzenleyicisi çıkış fazlarının sayısını düşürerek verimliliği iyileştirir. ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen web sitemizi ziyaret ediniz. ASRock web sitesi: http://www.asrock.com

10. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS- DOS veya Windows

gibi ilk önce işletim sistemine girmeden güncelle menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas- abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB139 ASRock Z77 Extreme4 Motherboard Türkçe ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması gerektiğini unutmayın.

11. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz. ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index. asp

12. İnternet tarayıcısının yeni bir işlevi olan SmartView, en sık ziyaret ettiğiniz

web sitelerini, geçmişinizi, Facebook arkadaşlarınızı ve sizin gerçek zamanlı haber beslemelerinizi, daha kişisel bir İnternet deneyimi için geliştirilmiş bir görünümde birleştiren IE için akıllı başlangıç sayfasıdır. ASRock anakartları, hareket halindeki arkadaşlarınızla irtibat halinde kalmanıza yardım eden SmartView yardımcı programı ile donatılmıştır. SmartView özelliğini kullanmak için işletim sistemi sürümünüzün Windows

64 bit, ve tarayıcı sürümünüzün IE8 olmasına dikkat edin. ASRock web sitesi: http://www.asrock.com/Feature/SmartView/ index.asp

13. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

14. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You- tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

32-bit işletim sistemi CPU’su altında kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

16. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen, BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.140 ASRock Z77 Extreme4 Motherboard Türkçe

17. VIRTU Universal MVP, mükemmel tüetme işlevi için bütünleşik GPU ve

ayrık GPU’yu sanallaştıran Virtu Universal teknolojisinin temel özelliklerini içermektedir. Rakipsiz görsel kalite için Virtual Vsync

özelliğine de sa- hiptir. HyperFormance teknolojisinin arttırılan faydaları ile, VIRTU Univer- sal MVP İşlemci, GPU ve ekran arasındaki akışta bulunan gereksiz yere sunulan görveleri akıllı bir şekilde azaltarak oyun performansını yükseltir.

18. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

19. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu sürmeyi unutmayın.

20. Kombo Soğutucu Seçeneği (C.C.O.) üç farklı CPU soğutucu tipi olan Soket

LGA 775, LGA 1155 ve LGA 1156’yı çalıştıracak esnek seçeneğe sahiptir. Lütfen tüm 775 ve 1156 CPU Fanlarının kullanılamayacağını unutmayın.

XP / XP 64-bit ile uyumlu değildir. Intel

Smart Connect Teknolojisini ve Intel

USB 3.0 bağlantı noktası , Microsoft

64-bit / XP / XP 64-bit ile uyumlu değildir.

22. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli- liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği %50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı öneririz.141 ASRock Z77 Extreme4 Motherboard Türkçe

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı" dır. Jumper kapağı pinler üzerindeyken jumper "Açık" tır. Şekilde pin1 ve pin2'si "Kapalı" olan jumper kapağı bu 2 pine yerleştirilmiş 3-pinli jumper gösterilmektedir. Jumper Ayar CMOS’u temizleme (CLRCMOS1, 3-pinli jumper) (bkz. s.2 No. 15) Not: CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin. BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. Clear CMOSDefault CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve sahiptir.142 ASRock Z77 Extreme4 Motherboard Türkçe

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir! Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2) (SATA2_2_3: bkz. s.2, No. 13) konektör, dahili depolama (SATA2_4_5: bkz. s.2, No. 14) cihazları için SATA veri kablolarını destekler. Geçerli SATA2 arayüzü 3,0 Gb/sn veri aktarım hızına izin verir. Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3) (SATA3_A0_A1: bkz. s.2, No. 11) konektör, dahili depolama (SATA3_0_1: bkz. s.2, No. 12) cihazları için SATA veri kablolarını destekler. Geçerli SATA3 arayüzü 6,0 Gb/sn veri aktarım hızına izin verir. Arka I/O’daki eSATA3 bağlantı noktasındaki HDD’yi yüklemek isterseniz, dahili SATA3_A1 çalışmayacaktır. Seri ATA (SATA) SATA veri kablosunu her iki ucu Veri Kablosu da SATA / SATA2 / SATA3 sabit (İsteğe bağlı) diskine veya anakarttaki SATA2 / SATA3 konektörüne bağlanabilir. USB 2.0 Fişleri G/Ç panelindeki varsayılan iki (9-pinli USB2_3) USB 2.0 portundan başka, bu (bkz. s.2 No. 26) anakartta üç USB 2.0 şi bulunur. Her USB 2.0 şi iki USB 2.0 portunu destekler. (9-pinli USB4_5) (bkz. s.2 No. 25)

SATA3_1 SATA3_0143 ASRock Z77 Extreme4 Motherboard Türkçe (9-pinli USB6_7) (bkz. s.2 No. 24) USB 3.0 Fişleri I/O panelinde bulunan dört adet (19-pinli USB3_4_5) varsayılan USB 3.0 bağlantı (bkz. s.2 No. 9) noktasının yanı sıra, bu ana kart üzerinde bir adet USB 3.0 bağlantısı bulunur. Bu USB 3.0 bağlantısı iki adet USB 3.0 bağlantı noktasını destekleyebilir. Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz (5-pinli IR1) aktarma ve alma kızılötesi (bkz. s.2 No. 30) modülünü destekler.

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Ön Panel Ses Fişi Bu, panel ses kablosu için (9-pinli HD_AUDIO1) uygun bağlantı sağlayan ve (bkz. s.2 No. 31) ses cihazlarını kontrol etmeyi sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground'u (GND) Ground'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. E. Ön mikrofonu etkinleştirmek için Windows

XP / XP 64-bit İS için: “Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın. Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı (4-pinli CIR1) destekler. (bkz. s.2 No. 27)144 ASRock Z77 Extreme4 Motherboard Türkçe Windows

64-bit İS için: Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın. Sistem Paneli Fişi Bu ş, birçok sistem ön paneli (9-pinli PANEL1) işlevini barındırır. (bkz. s.2 No. 20) Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin. PWRBTN (Güç Anahtarı): Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz. RESET (Sıfırlama Anahtarı): Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar donarsa veya normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın. PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i, sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun. Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe (4-pinli SPEAKER1) bağlayın. (bkz. s.2 No. 17)145 ASRock Z77 Extreme4 Motherboard Türkçe Güç LED’i Fişi Sistem gücü durumunu (3-pinli PLED1) belirtmek için lütfen kasa güç (bkz. s.2 No. 19) LED’ini bu şe bağlayın. Sistem çalışırken LED açıktır. LED S1/ S3 durumunda yanıp sönmeye devam eder. LED S3/S4 durumunda veya S5 durumun da (güç kapalı) kapalıdır. Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını (4-pinli CHA_FAN1) fanına bu konektöre bağlayın (bkz. s.2 No. 22) ve siyah kabloyu toprak pinine bağlayın. CHA_FAN1, (3-pinli CHA_FAN2) CHA_FAN2 ve CHA_FAN3 (bkz. s.2 No. 38) destekli Fan Denetimi. (3-pinli CHA_FAN3) (bkz. s.2 No. 39) (3-pinli PWR_FAN1) (bkz. s.2 No. 4) CPU Fan Konektörü Lütfen fan kablolarını CPU 4-pinli CPU_FAN1) fanına bu konektöre bağlayın ve (bkz. s.2 No. 3) siyah kabloyu toprak pinine bağlayın. 3-Pinli Fanı Takma Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı (3-pinli CPU_FAN2) (bkz. s.2 No. 5) ATX Güç Konektörü Lütfen bir ATX güç kaynağını (24-pinli ATXPWR1) bu konektöre bağlayın. (bkz. s.2 No. 8)

GN D+ 12VCPU_FAN_SPEEDGN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4146 ASRock Z77 Extreme4 Motherboard Türkçe Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç (8-pinli ATX12V1) kaynağını bu konektöre (bkz. s.2 No. 1) bağlayın. Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir 4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma Seri port Fişi Bu COM1 şi bir seri port (9-pinli COM1) modülünü destekler. (bkz. s.2 No. 28) HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses (2-pinli HDMI_SPDIF1) çıkışını HDMI VGA kartına (bkz. s.2 No. 29) sağlar, sistemin HDMI Dijital TV/projektör/LCD cihazlarını bağlamasına izin verir. Lütfen HDMI VGA kartının HDMI_SPDIF konektörünü bu şe bağlayın. SP DI FO UT GN D

Bu anakartta üç akıllı anahtar bulunur: güç anahtarı, sıfırlama anahtarı ve CMOS'u temizleme anahtarı; bunlar kullanıcıların hızlı bir şekilde sistemi açıp kapatmalarını veya CMOS değerlerini temizlemelerini sağlar. Güç Anahtarı Güç Anahtarı, kullanıcıların (PWRBTN) hızlı bir şekilde sistemi açıp (bkz. s.2 No.18) kapatmalarını sağlayan akıllı bir anahtardır. Sıfırlama Anahtarı Sıfırlama Anahtarı, (RSTBTN) kullanıcıların hızlı bir şekilde (bkz. s.2 No.16) sistemi sıfırlamalarını sağlayan akıllı bir anahtardır. CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı, (CLRSBTN) kullanıcıların hızlı bir şekilde (bkz. s.3 No.13) CMOS değerlerini temizlemelerini sağlayan akıllı bir anahtardır.148 ASRock Z77 Extreme4 Motherboard Türkçe

Anakarttaki Flash Bellek BIOS Ayarları Yardımcı Programını içerir. Bilgisayarı başlattığınızda, lütfen Otomatik Güç Sınaması (POST) sırasında BIOS Ayarları yardımcı programına girmek için <F2> veya <Del> tuşuna basın; aksi halde, POST test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız, lütfen <Ctl> + <Alt> + <Delete> tuşlarına basarak veya sistem kasasındaki sıfırlama düğmesine basarak sistemi yeniden başlatın. BIOS Ayarları programı kullanıcı dostu olacak şekilde tasarlanmıştır. Çeşitli alt menüler arasında dolaşmanıza ve önceden belirlenen seçenekler arasından seçim yapmanıza izin veren menü tabanlı bir programdır. BIOS Ayarları hakkında ayrıntılı bilgi için, lütfen Destek CD'sinde bulunan Kullanıcı Kılavuzu'na (PDF dosyası) başvurun.

3. Yazılım Destek CD’si bilgileri

Bu anakart çeşitli Microsoft

işletim sistemleri destekler: 7 / 7 64-bit / Vista

64-bit / XP / XP 64-bit. Anakartla birlikte gelen Destek CD'si anakart özelliklerini genişleten gerekli sürücüleri ve kullanışlı yardımcı programları içerir. Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın.149 ASRock Z77 Extreme4 Motherboard
