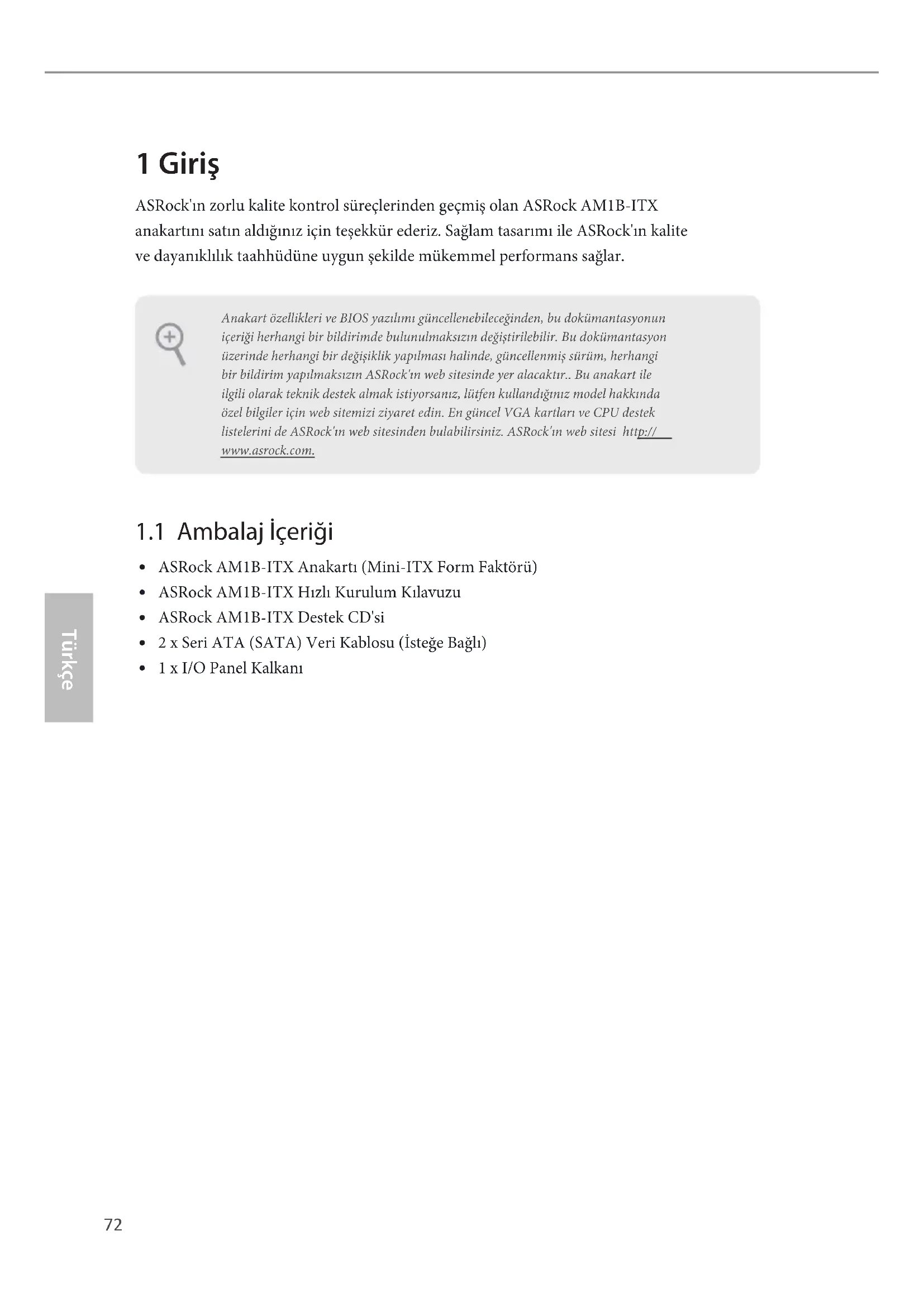

Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock AM1B-ITX anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock AM1B-ITX Anakartı (Mini-ITX Form Faktörü)

ASRock AM1B-ITX Hızlı Kurulum Kılavuzu

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.73 Türkçe AM1B-ITX

Mini-ITX Form Faktörü

Tam Katı Bağlayıcı tasarımı CPU

2 x DDR3 DIMM yuvaları

DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleğ destekler

Maksmum sstem belleğ kapastes: 32GB Genişletme Yuvası

A serisi / E serisi APU’da tümleşik AMD Radeon

Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI

1920x1200 @ 60Hz’ye kadar DVI-D işlevini destekler

2048x1536 @ 60Hz’ye kadar çözünürlükle D-Sub işlevini destekler

HDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler

DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu- ray (BD) kayıttan yürütme özelliklerini destekler Ses

Tam Dalgalanma Korumasını Destekler LAN

LAN Açılışını Destekler

Tam Dalgalanma Korumasını Destekler74 Türkçe

LAN Kablo Algılama’yı destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare/Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x DV-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası

2 x USB 2.0 Bağlantı noktası (Tam Dalgalanma Korumasını Destekler)

2 x USB 3.0 Bağlantı noktası (Tam Dalgalanma Korumasını Destekler)

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

2 x AMD AM1 dizi soket 25W Quad-Core APU SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler

2 x ASMedia ASM1061 SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler Bağlayıcı

1 x COM Bağlantı noktası bağlantısı

1 x Kasa Yetkisiz Erişim bağlantısı

1 x CPU Fan bağlayıcısı (4-pin)

1 x Kasa Fanı bağlayıcısı (4-pin)

1 x Güç Fanı bağlayıcısı (3-pin)

1 x 24 pin ATX güç bağlayıcısı

2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (Tam Dalgalanma Korumasını Destekler)

1 x ASMedia ASM1042A USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (Tam Dalgalanma Korumasını Destekler) BIOS Özelliği

GUI Desteği ile 32Mb AMI UEFI Legal BIOS

“Tak Çalıştır”ı destekler

ACPI 1.1 Uyumluluğu Uyandırma Olayları

Jumpersız ayarlamayı destekler75 Türkçe AM1B-ITX

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

SMBIOS 2.3.1 Desteği

DRAM Voltaj Çoklu Ayarı Destek CD'si

Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), Google Chrome Tarayıcı ve Araç Çubuğu, Start8 (30 günlük deneme) Donanım Monitörü

CPU/Kasa Sıcaklığı Tespiti

CPU/Kasa/Güç Fanı Devirölçer

CPU Fanı Çoklu Hız Kontrolü

KASA AÇIK algılaması

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)76 Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzeri- ne yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 2) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini te- mizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı ka- patın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağ- lantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra te- mizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gere- kirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeni- den kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim du- rumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.77 Türkçe AM1B-ITX

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 8) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Gücü LED): Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Aktivitesi LED): Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağ- lantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.78 Türkçe Seri ATA3 Bağlayıcıları (SATA3_1: bkz. sf.1, No. 9) (SATA3_2: bkz. sf.1, No. 10) (SATA3_A1: bkz. sf.1, No. 12) (SATA3_A2: bkz. sf.1, No. 11) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB4_5) (bkz. sf.1, No. 17) (9-pin USB6_7) (bkz. sf.1, No. 18) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_2_3) (bkz. sf.1, No. 14) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 19) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. DUMMY GND GND

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET79 Türkçe AM1B-ITX Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 7) Lütfen kasa hoparlörünü bu bağlantıya takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 13) (3-pin PWR_FAN1) (bkz sf.1, No. 1) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 3) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 6) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20- pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
