Caractéristiques techniques	Détails
Format de la carte mère	Mini ITX
Socket	AM1
Chipset	AMD A68H
Support des processeurs	Processeurs AMD Athlon et Sempron pour socket AM1
RAM supportée	2 x DDR3 DIMM, jusqu'à 32 Go
Type de RAM	DDR3 1600/1333/1066 MHz
Slots d'extension	1 x PCI Express 2.0 x16, 1 x PCI Express 2.0 x1
Ports SATA	4 x SATA3 6.0 Gb/s
Connectivité réseau	LAN 10/100/1000 Mbps
Ports USB	4 x USB 3.0, 2 x USB 2.0
Sorties vidéo	HDMI, D-Sub
Audio	Codec audio Realtek ALC887
Dimensions	17 cm x 17 cm
Utilisation	Idéale pour des systèmes compacts et économiques
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité	Assurer une bonne ventilation pour éviter la surchauffe
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux

FOIRE AUX QUESTIONS - AM1B-ITX ASROCK

Comment installer la carte mère ASROCK AM1B-ITX dans un boîtier ?

Pour installer la carte mère ASROCK AM1B-ITX, commencez par retirer le boîtier. Placez la carte mère sur les entretoises, alignez les trous de vis et fixez-la avec les vis fournies. Assurez-vous que les ports arrière sont correctement alignés avec les ouvertures du boîtier.

Quels types de RAM sont compatibles avec la carte mère ASROCK AM1B-ITX ?

La carte mère ASROCK AM1B-ITX est compatible avec la mémoire DDR3, avec des vitesses allant jusqu'à 1866 MHz. Elle prend en charge jusqu'à 16 Go de RAM sur deux emplacements DIMM.

Comment mettre à jour le BIOS de la carte mère ASROCK AM1B-ITX ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez à l'utilitaire BIOS pour sélectionner l'option de mise à jour du BIOS.

Quels sont les ports d'extension disponibles sur la carte mère ASROCK AM1B-ITX ?

La carte mère ASROCK AM1B-ITX dispose d'un port PCI Express 2.0 x16 et d'un port PCI Express 2.0 x1, permettant l'ajout de cartes graphiques et autres cartes d'extension.

Comment résoudre un problème de démarrage avec la carte mère ASROCK AM1B-ITX ?

Si la carte mère ne démarre pas, vérifiez que tous les câbles sont correctement branchés, que la RAM est bien installée et que le processeur est correctement monté. Essayez de retirer les périphériques non essentiels pour identifier la source du problème.

La carte mère ASROCK AM1B-ITX prend-elle en charge les disques durs SSD ?

Oui, la carte mère ASROCK AM1B-ITX prend en charge les disques durs SSD via ses ports SATA III, offrant des vitesses de transfert de données élevées.

Quel type d'alimentation est recommandé pour la carte mère ASROCK AM1B-ITX ?

Il est recommandé d'utiliser une alimentation de 300 watts minimum avec connecteurs 24 broches pour alimenter la carte mère ASROCK AM1B-ITX, en fonction des composants installés.

Comment vérifier la température de la carte mère ASROCK AM1B-ITX ?

Vous pouvez vérifier la température de la carte mère via le BIOS ou en utilisant des logiciels de surveillance comme HWMonitor ou Core Temp une fois le système d'exploitation chargé.

Que faire si le son ne fonctionne pas sur la carte mère ASROCK AM1B-ITX ?

Si le son ne fonctionne pas, assurez-vous que les pilotes audio sont installés et à jour. Vérifiez également les paramètres de son dans le système d'exploitation et assurez-vous que les haut-parleurs sont correctement connectés.

Comment installer les pilotes pour la carte mère ASROCK AM1B-ITX ?

Les pilotes peuvent être installés en téléchargeant les derniers pilotes depuis le site officiel d'ASROCK. Après téléchargement, exécutez les fichiers d'installation pour chaque pilote requis.

MODE D'EMPLOI AM1B-ITX ASROCK

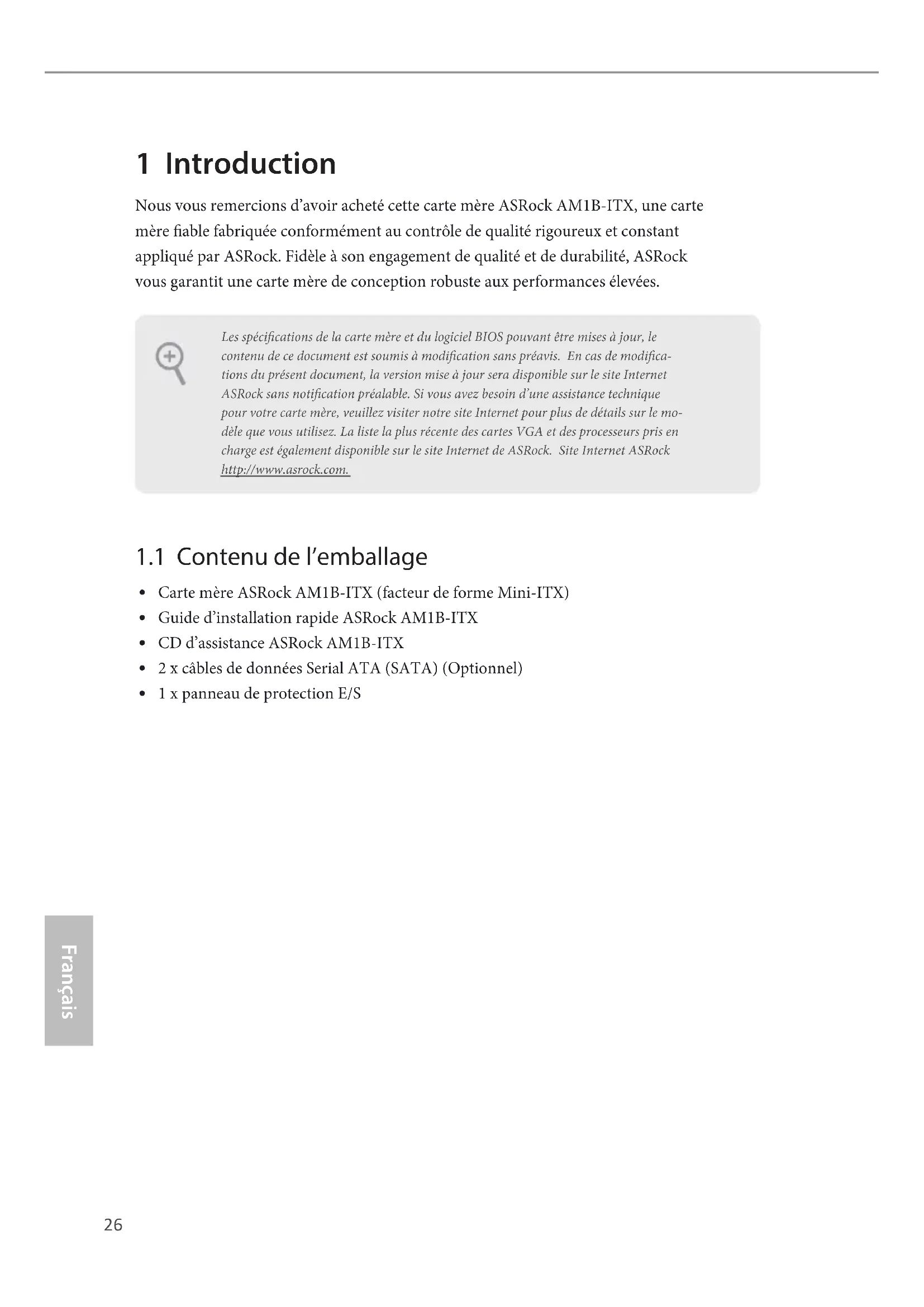

Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock AM1B-ITX, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Carte mère ASRock AM1B-ITX (facteur de forme Mini-ITX)

2 x câbles de données Serial ATA (SATA) (Optionnel)

1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modica-tions du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le mo-dèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.27 Français AM1B-ITX

Facteur de forme Mini-ITX

Conception à condensateurs solides Processeur

Prend en charge les APU Quad-Core/Dual-Core série A et série E à socket AM1 AMD jusqu’à 25 W Mémoire

Capacité max. de la mémoire système : 32Go Fente d’expansion

R3 série graphiques A-series / E-series

Mémoire partagée max. 2Go

Trois options de sortie VGA : D-Sub, DVI-D et HDMI

Prend en charge la technologie HDMI avec une résolution maximale de 4K x 2K (4096x2160) @ 24Hz ou 4K x 2K (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

Prend en charge la fonction HDCP via ports DVI-D et HDMI

Protection complète contre les surtensions prise en charge Réseau

Prend en charge la fonction Wake-On-LAN

Protection complète contre les surtensions prise en charge28 Français

Prise en charge de la détection de câble LAN

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

2 x ports USB 2.0 (Protection complète contre les surtensions prise en charge)

2 x ports USB 3.0 (Protection complète contre les surtensions prise en charge)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : entrée ligne / haut-parleur avant / microphone Stockage

2 x connecteurs SATA3 6,0 Go/s par APUs AMD AM1 Series Socket 25W Quad-Core, compatibles avec les fonctions NCQ, AHCI et «Hot Plug»

2 x connecteurs SATA3 6,0 Go/s par ASMedia ASM1061, compatibles avec les fonctions NCQ, AHCI et «Hot Plug» Connectique

1 x embase pour port COM

1 x embase d’intrusion châssis

1 x connecteur pour ventilateur de processeur (4 broches)

1 x connecteur pour ventilateur de châssis (4 broches)

1 x connecteur pour ventilateur d’alimentation (3 broches)

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (pour 4 ports USB 2.0) (Protection complète contre les surtensions prise en charge)

1 x embase USB 3.0 (pour 2 ports USB 3.0) par ASMedia ASM1042A (Protection complète contre les surtensions prise en charge)29 Français AM1B-ITX

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com BIOS

BIOS UEFI AMI 32Mo avec prise en charge d’interface graphique

Pilotes, utilitaires, logiciel AntiVirus (version d’évaluation), navigateur Google Chrome et barre d’outils, Start8 (30 jours d’évaluation) Surveillance du matériel

Détection de la température du processeur/châssis ventilateur

Tachéomètre processeur/châssis/d’alimentation ventilateur

Fonction ventilateur silencieux processeur Quiet Fan

Contrôle simultané des vitesse du ventilateur processeur

Détection CHASSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’exploitation

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’. L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 2) CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Fonction Clear CMOSPar défaut Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.31 Français AM1B-ITX

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 8) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. PWRBTN (Bouton de mise en marche) : pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (Bouton de réinitialisation) : pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette em- base, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.32 Français Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 9) (SATA3_2: (voir p.1, No. 10) (SATA3_A1: (voir p.1, No. 12) (SATA3_A2: (voir p.1, No. 11) Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Embases USB 2.0 (USB4_5 à 9 broches) (voir p.1, No. 17) (USB6_7 à 9 broches) (voir p.1, No. 18) En plus des deux ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports. Embases USB 3.0 (USB3_2_3 à 19 broches) (voir p.1, No. 14) En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d’une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 19) Cette embase sert au branchement des appareils audio au panneau audio frontal. DUMMY GND GND

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET33 Français AM1B-ITX Embase du haut-parleur du châssis (SPEAKER1 à 4 broches) (voir p.1, No. 7) Veuillez brancher le haut- parleur du châssis sur cette embase. Connecteurs du châssis et de l’alimentation du ventilateur (CHA_FAN1 à 4 broches) (voir p.1, No. 13) (PWR_FAN1 à 3 broches) (voir p.1, No. 1) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre. Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection

de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».

Français Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 16) Cette embase COM1 prend en charge un module de port série. Embase d’intrusion châssis (CI1 à 2 broches) (voir p.1, No. 4) Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 15) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.36 Italiano 1 Introduzione Grazie per aver acquistato la scheda madre AM1B-ITX ASRock, una scheda madre adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'im- pegno di ASRock di orire sempre qualità e durata.

série R3 na APU série A / série E
