Caractéristiques techniques	Format Micro ATX, Socket LGA 1700, Chipset Intel B760
Processeurs compatibles	Processeurs Intel Core de 12ème et 13ème génération
Slots RAM	4 x DDR4, jusqu'à 128 Go, support de la mémoire à 5000 MHz (OC)
Connectivité	1 x PCIe 5.0 x16, 2 x PCIe 4.0 x1, 6 x SATA III, 1 x M.2 PCIe 4.0
Ports USB	USB 3.2 Gen 2 Type-A, USB 3.2 Gen 1, USB 2.0
Audio	Codec audio HD, 7.1 canaux
Utilisation	Idéale pour les configurations de jeu et de travail multitâche
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS et nettoyer les composants
Sécurité	Support TPM 2.0 pour la sécurité des données
Informations générales	Garantie constructeur de 2 ans, documentation incluse

FOIRE AUX QUESTIONS - B760M Pro-A ASROCK

Comment puis-je installer la carte mère ASROCK B760M Pro-A ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier en alignant les trous de montage avec les entretoises. Fixez-la avec des vis appropriées. Assurez-vous de connecter l'alimentation, les câbles SATA et les composants comme le processeur et la RAM avant de fermer le boîtier.

Quels types de mémoire RAM sont compatibles avec la ASROCK B760M Pro-A ?

La carte mère ASROCK B760M Pro-A est compatible avec la mémoire DDR4. Elle prend en charge des vitesses allant jusqu'à 3200 MHz et peut accueillir jusqu'à 64 Go de RAM sur ses quatre emplacements DIMM.

Comment mettre à jour le BIOS de ma carte mère ASROCK B760M Pro-A ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre PC et accédez au BIOS en appuyant sur la touche 'Del'. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

Que faire si ma carte mère ne démarre pas ?

Vérifiez d'abord que tous les câbles sont correctement connectés, y compris l'alimentation. Assurez-vous que la RAM et le processeur sont bien installés. Si le problème persiste, essayez de retirer tous les composants non essentiels et de redémarrer la carte avec un seul module RAM.

Comment configurer le mode RAID sur la ASROCK B760M Pro-A ?

Pour configurer le mode RAID, accédez au BIOS au démarrage et allez dans l'onglet 'Storage Configuration'. Changez le mode SATA en 'RAID'. Ensuite, redémarrez et accédez à l'utilitaire RAID lors du démarrage pour créer votre volume RAID.

Quelle est la garantie de la carte mère ASROCK B760M Pro-A ?

La carte mère ASROCK B760M Pro-A est généralement couverte par une garantie de 3 ans, mais il est recommandé de vérifier la politique de garantie spécifique auprès du revendeur ou sur le site officiel d'ASROCK.

Comment résoudre les problèmes de surchauffe avec la carte mère ASROCK B760M Pro-A ?

Assurez-vous que le dissipateur thermique est correctement installé et que la pâte thermique est appliquée. Vérifiez également la circulation de l'air dans le boîtier et envisagez d'ajouter des ventilateurs supplémentaires si nécessaire.

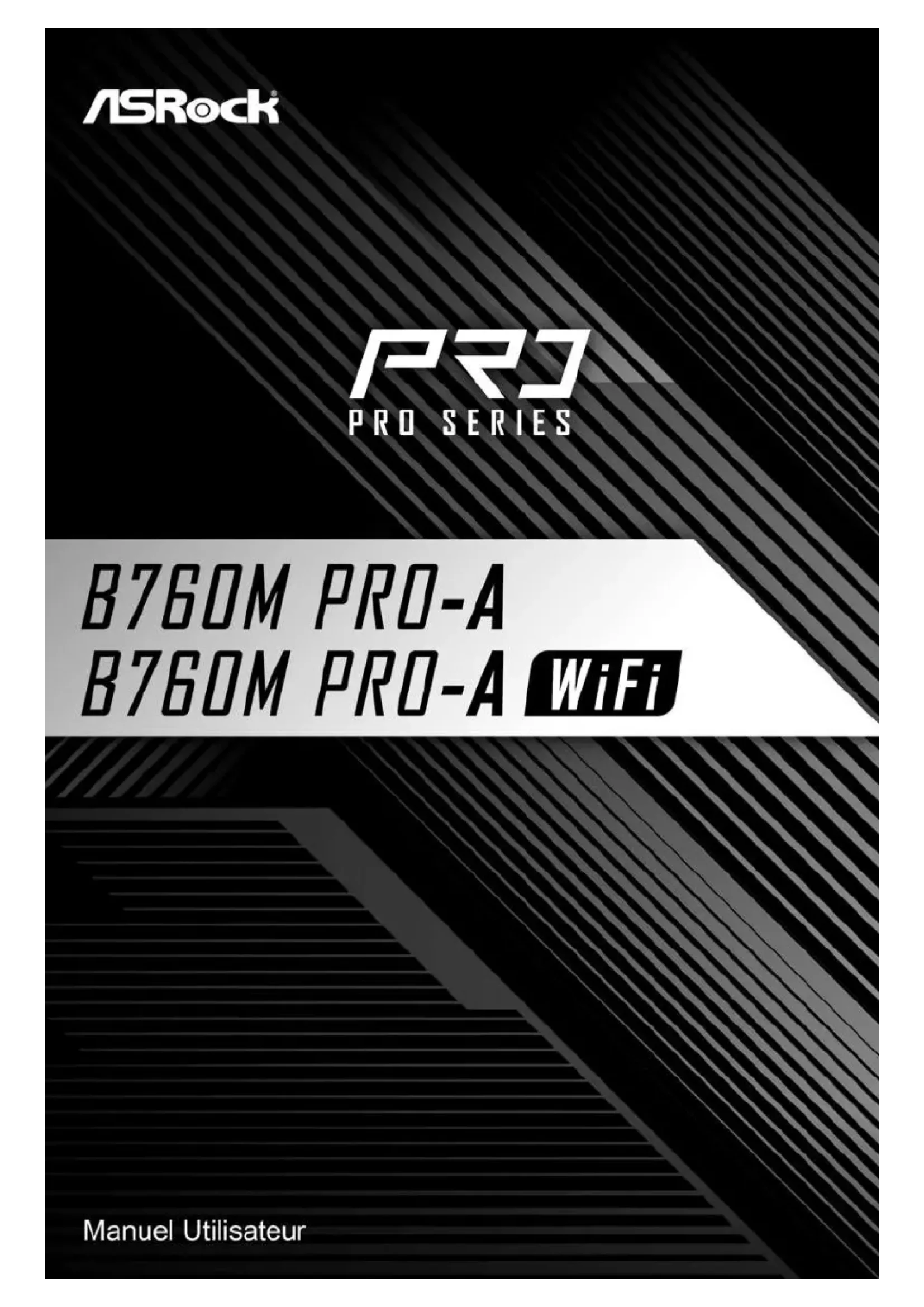

MODE D'EMPLOI B760M Pro-A ASROCK

Informations de contact Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock, veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp ASRock Incorporation E-mail : [e-mail] ASRock EUROPE B.V. E-mail : [e-mail] ASRock America, Inc. E-mail : [e-mail] Scannez le code QR pour accéder à d'autres manuels et documents. B760M Pro-A WiFi Scannez le code QR pour accéder à d'autres manuels et documents. B760M Pro-AContenu

Chapitre 1 Introduction 1

1.3 Disposition de la carte mère 6

1.5 Diagramme fonctionnel 10

Chapitre 2 Installation 16

2.1 Installation de l'unité centrale 17

2.2 Installation du ventilateur et du dissipateur thermique de

2.4 Connexion à l’embase du panneau avant 22

2.5 Installation de la protection du panneau d'E/S 23

2.6 Installation de la carte mère 24

2.7 Installation des disques SATA 25

2.8 Installation d'une carte graphique 27

2.9 Connexion des périphériques 29

2.10 Connexion des connecteurs d'alimentation 30

2.11 Mise sous tension 31

2.12 Conguration des cavaliers (jumpers) 32

2.13 Embases et connecteurs de la carte mère 33Français

2.15 Guide d'installation du module WiFi PCIe M.2 WiFi/BT et du

2.17 Guide d'installation du module SSD M.2 (M2_2 et M2_3) 511

B760M Pro-A WiFi B760M Pro-A Français Français

Chapitre 1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock B760M Pro-A WiFi / B760M Pro-A, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées. Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Web d’ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock B760M Pro-A WiFi / B760M Pro-A (facteur de forme Micro ATX)

Manuel de l'utilisateur ASRock B760M Pro-A WiFi / B760M Pro-A

2 x câbles de données Serial ATA (SATA) (Optionnel)

1 x cache plastique pour module WiFi (Optionnel) (Pour B760M Pro-A WiFi)

3 x Vis pour socket M.2 (en option) (pour B760M Pro-A WiFi)

4 x Vis pour socket M.2 (en option) (pour B760M Pro-A)

1 x Entretoise pour socket M.2 (Optionnel)2 Français Français

Facteur de forme Micro ATX Processeur

Prend en charge les processeurs 14

génération Intel® Core

Prend en charge les mémoires sans tampon non ECC DDR5 jusqu’à 7200+(OC)*

Capacité max. de la mémoire système : 128Go

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente d’extension Processeur:

1 x Socket M.2 (Touche E), prend en charge les emplacements modules WiFi/BT type 2230, WiFi PCIe et Intel® CNVio/CNVio2 (WiFi/BT intégré)

• Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

1 x HDMI 2.1 compatible TMDS, prend en charge HDCP 2.3 et une résolution maximale de jusqu'à 4K 60Hz3 B760M Pro-A WiFi B760M Pro-A Français Français

1 x DisplayPort 1.4 avec DSC (compressé), prend en charge HDCP

2.3 et une résolution maximale de jusqu'à 8K 60Hz / 5K 120Hz

Prend en charge le logiciel Dragon 2,5G LAN - Contrôle de la bande passante à réglage automatique intelligent - Interface visuelle conviviale - Statistiques d'utilisation du réseau visuel - Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diusion - Contrôle des priorités personnalisé par l'utilisateur LAN sans l (pour B760M Pro-A WiFi)

Prend en charge 2x2 160MHz double bande avec prise en charge de la bande 6GHz étendue*

• Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microso® Windows® 11. La disponibilité va dépendre des diérents statuts réglementaires de chaque pays et région. Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles.

• Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

2 antennes pour prendre en charge la technologie de diversité 2 (émission) x 2 (réception)

Prend en charge Bluetooth 5.3 + classe II haut débit

Prend en charge MU-MIMO

Prend en charge le logiciel Killer LAN USB Chipset:

2 x USB 3.2 Gen1 Type-C (1 à l’arrière, 1 à l’avant)

5 x USB 3.2 Gen1 Type-A (3 à l’arrière, 2 à l’avant)

6 x USB 2.0 (2 à l’arrière, 4 à l’avant)

• Tous les ports USB prennent en charge la protection ESD4 Français Français Connectique du panneau arrière

2 x Ports d'antenne (pour B760M Pro-A WiFi)

2 x points de montage d’antenne (pour B760M Pro-A)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage Processeur:

4 x connecteur SATA3 6,0 Go/s

• Prend en charge Intel® Volume Management Device (VMD)

• Prend en charge les SSD NVMe comme disques de démarrage RAID

Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA Connecteur

1 x prise LED d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de l'unité centrale (4 broches)***

1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)****

4 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)*****

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches (connecteur d’alimentation haute densité)

1 x connecteur audio panneau frontal5 B760M Pro-A WiFi B760M Pro-A Français Français Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

1 x connecteur underbolt AIC (5 broches) (Prise en charge de la carte ASRock underbolt 4 AIC)

1 x Embase USB 3.2 Gen1 Type C sur panneau avant

• Prend en charge les rubans LED jusqu'à 12V/3 A, 36W au total ** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total *** CPU_FAN1 prend en charge un ventilateur d’une puissance jusqu'à 1A (12W). **** CPU_FAN2/WP prend en charge un ventilateur d’une puissance jusqu'à 2A (24W). ***** CHA_FAN1~4/WP prend en charge un ventilateur d’une puissance jusqu'à 2A (24W). ***** CPU_FAN2/WP et CHA_FAN1~4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé. Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique Système d’exploitation

1.3 Disposition de la carte mère7

B760M Pro-A WiFi B760M Pro-A Français Français No. Description 1 Connecteur d’alimentation ATX 12V (ATX12V1) 2 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) 3 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2) 4 Connecteurs pour ventilateur de processeur (CPU_FAN1) 5 Connecteur pour ventilateur de processeur/pompe à eau (CPU_FAN2/WP) 6 Embase LED adressable (ADDR_LED3) 7 Embase LED adressable (ADDR_LED2) 8 Connecteur d’alimentation ATX (ATXPWR1) 9 Embase USB 3.2 Gen1 (USB32_4_5) 10 Embase USB 3.2 Gen1 Type-C sur panneau avant (USB32_TC2) 11 Connecteurs SATA3 (SATA3_2) (supérieur), (SATA3_3) (inférieur) 12 Embase du panneau système (PANEL1) 13 Connecteurs SATA3 (SATA3_0) 14 Connecteurs SATA3 (SATA3_1) 15 Embase SPI TPM (SPI_TPM_J1) 16 Post Status Checker (PSC) 17 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN4/WP) 18 Embase USB 2.0 (USB_5_6) 19 Embase USB 2.0 (USB_3_4) 20 Connecteur AIC underbolt 5-broches (TB1) 21 Prise LED d’alimentation et emplacement sur châssis (SPK_CI1) 22 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN2/WP) 23 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN3/WP) 24 Embase LED adressable (ADDR_LED1) 25 Vider le jumper CMOS (CLRMOS1) 26 Embase LED RGB (RGB_LED1) 27 Embase audio du panneau frontal (HD_AUDIO1) 28 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP)8 Français Français

• Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements sur les voyants LED du port LAN.

LED VITESSE Port LAN LED activité / lien LED vitesse État Description État Description Eteint Aucun lien Eteint Connexion 10Mbps Clignotant Activité données Orange Connexion 100Mbps/1Gbps Allumé Lien Vert Connexion 2,5Gbps No. Description No. Description 1 Ports USB 2.0 (USB_12) 7 Port USB 3.2 Gen1 Type-A (USB32_1) 2 Port RJ-45 LAN 2,5G* 8 Port USB 3.2 Gen1 Type-C (USB32_TC1) 3 Entrée ligne (voyant bleu)** 9 DisplayPort 1.4 4 Haut-parleur frontal (Ligne)** 10 Port de souris/clavier PS/2 5 Microphone (Rose)** 11 Port HDMI

Ports USB 3.2 Gen1 Type-A (USB32_23) ** Fonction des ports audio en conguration 7.1 canaux : Port Fonction Bleu clair (panneau arrière) Sortie de haut-parleur arrière Ligne (panneau arrière) Sortie du haut-parleur avant Rose (panneau arrière) Sortie de haut-parleur central/subwoofer Ligne (panneau frontal) Sortie de haut-parleur latéral10 Français Français

1.5 Diagramme fonctionnel

2,4/5/6 GHz (pour B760M Pro-A WiFi) Module Wi-Fi 6E 802.11axe + BT Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E ainsi que Bluetooth. Le module Wi-Fi 6E + BT est un adaptateur de réseau local sans fil (WLAN) facile à utiliser qui prend en charge la norme Wi-Fi 6E + BT. La norme Bluetooth est dotée de la technologie Smart Ready qui ajoute une toute nouvelle catégorie de fonctionnalités aux appareils mobiles. BT inclut également la technologie Énergie faible et garantit une consommation d'énergie extraordinairement faible pour les PC.

• La vitesse de transmission peut varier en fonction de l'environnement.

• Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microsoft® Windows® 11. La disponibilité va dépendre des différents statuts réglementaires de chaque pays et région. Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles.

• Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.12 Français Français Guide d’installation des antennes Wi-Fi Étape 1 Préparez les câbles d'antenne WiFi SMA, les antennes WiFi 2,4/5/6 GHz et le cache plastique pour le module WiFi fournis dans l'emballage. Étape 2 Fixez les câbles d'antenne Wi-Fi SMA au module WiFi. Étape 3 Fixez le cache de protection plastique sur le module WiFi. Câbles d’antenne Wi-Fi SMAAntenne WiFi 2,4/5/6 GHzCache plastique pour le module WiFi M.2 WiFi M.2 WiFi13 B760M Pro-A WiFi B760M Pro-A Français Français Assurez-vous que le module WiFi est bien maintenu par le cache de protection plastique. Assurez-vous que le cache de protection plastique est correctement fixé en place.14 Français Français Étape 4 Insérez les deux câbles RF dans les ports d'antenne du blindage d’E/S. Étape 5 Fixez les câbles RF à l'aide des écrous et des rondelles fournis. M.2 WiFi15 B760M Pro-A WiFi B760M Pro-A Français Français Étape 6 Raccordez les deux antennes Wifi 2,4/5/6GHz aux connecteurs d'antenne. Tournez l'antenne dans le sens horaire jusqu'à ce qu'elles soient bien connectéed. Étape 7 Placez les antennes WiFi 2,4/5/6 GHz à un angle de 90 degrés. *Vous devrez peut-être ajuster l’orientation de l'antenne pour obtenir un signal plus fort. *Les illustrations ci-dessus ne sont données qu'à titre de référence.16 Français Français Il s'agit d'une carte mère de format Micro ATX. Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère puisse être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de modifier les paramètres de la carte mère.

Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et d'endommager les composants de la carte mère.

Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les composants.

Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.

Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique relié à la terre ou dans le sac fourni avec les composants.

Lorsque vous utilisez des vis pour xer la carte mère sur le châssis, ne serrez pas trop les vis ! Cela pourrait endommager la carte mère.

Chapitre 2 Installation17

B760M Pro-A WiFi B760M Pro-A Français Français

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1700-Pin dans le logement, vériez si le capuchon PnP

est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus. Autrement l'unité centrale pourrait être sérieusement endommagée.

2. Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

Veuillez conserver et remettre le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.19 B760M Pro-A WiFi B760M Pro-A Français Français

2.2 Installation du ventilateur et du dissipateur thermique

Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal.

1. Pour une conguration avec mémoire double canal, vous devez installer uniquement des

paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).

2. Il n'est pas possible d'utiliser la technologie de mémoire double canal avec seulement un ou

trois modules de mémoire installés.

3. Il est interdit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un

emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.

4. Le module DIMM ne peut entrer que dans une seul sens. Si vous insérez le module DIMM

dans un mauvais sens avec de la force, vous risquez d'endommager dénitivement la carte mère et le module DIMM. Conguration de mémoire recommandée 1 DIMM A1 A2 B1 B2

2.4 Connexion à l’embase du panneau avant

2.5 Installation de la protection du panneau d'E/S

2.6 Installation de la carte mère25

Lecteur optique Lecteur SATA Câble de données SATA26 Français Français

Connecteur SATA Connecteur de données SATA27 B760M Pro-A WiFi B760M Pro-A Français Français

2.8 Installation d'une carte graphique

CLICK!28 Français Français Fentes d'extension (Fentes PCIe) La carte mère possède 2 fentes PCI Express. Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et eectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation. Fentes PCIe : PCIE1 (fente PCIe 5.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16. PCIE2 (fente PCIe 3.0 x16) est utilisé pour les cartes graphiques de largeur delgine PCIe x4. Configurations des fentes PCIe Pour un meilleur environnement thermique, veuillez connecter un ventilateur de châssis au connecteur du ventilateur de châssis de la carte mère (CHA_FAN1~4/WP) lorsque vous utilisez plusieurs cartes graphiques. PCIE1 PCIE2 Carte graphique simple Gen5x16 N/A Deux cartes graphiques en mode CrossFire

2.9 Connexion des périphériques30

2.10 Connexion des connecteurs d'alimentation

$7;3:5 $7;931 B760M Pro-A WiFi B760M Pro-A Français Français

2.11 Mise sous tension

L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRMOS1) (voir p.6, No. 25) CLRMOS1 vous permet d’effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRMOS1 pendant 3 secondes. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d’effacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’effacement de la CMOS. CLRMOS1 Cavalier (jumper) à 2 broches Court-circuité: Fonction Clear CMOS Ouvert: Par défaut33 B760M Pro-A WiFi B760M Pro-A Français Français

2.13 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système (PANNEAU 1 9-broches) (voir p.6, No. 12) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. PWRBTN (bouton d’alimentation) : pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation. RESET (bouton de réinitialisation) : pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND PANNEAU 134 Français Français Prise LED d’alimentation et emplacement sur châssis (SPK_CI1 7-broches) (voir p.6, No. 21) Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur. Connecteurs Serial ATA3 Vertical: (SATA3_0) (voir p.6, No. 13) (SATA3_1) (voir p.6, No. 14) Angle droit: (SATA3_2) (voir p.6, No. 11) (supérieur) (SATA3_3) (voir p.6, No. 11) (inférieur) Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. SATA3_0 SATA3_3 SATA3_1 SATA3_2 SPK_CI1

+5V DUMMY SIGNAL GND DUMMY SPEAKER DUMMY35 B760M Pro-A WiFi B760M Pro-A Français Français Embases USB 2.0 (USB_3_4 9-broches) (voir p.6, No. 19) (USB_5_6 9-broches) (voir p.6, No. 18) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. Embase USB 3.2 Gen1 (USB32_4_5 19-broches) (voir p.6, No. 9) Cette carte mère comprend un connecteur. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Français Français Embase USB 3.2 Gen1 Type C sur panneau avant (USB32_TC2 20-broches) (voir p.6, No. 10) Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires. Embase audio du panneau frontal (HD_AUDIO1 9-broches) (voir p.6, No. 27) Cette embase sert au branchement des appareils audio au panneau audio frontal. HD_AUDIO1 L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système. J_SENSE OUT2_L

OUT2_R MIC2_R MIC2_L OUT_RET USB32_TC2 Câble USB Type-C37 B760M Pro-A WiFi B760M Pro-A Français Français Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP 4-broches) (voir p.6, No. 28) (CHA_FAN2/WP 4-broches) (voir p.6, No. 22) (CHA_FAN3/WP 4-broches) (voir p.6, No. 23) (CHA_FAN4/WP 4-broches) (voir p.6, No. 17) Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis

refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3. GND

Français Français Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.6, No. 4) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3. Connecteur pour ventilateur de processeur /pompe à eau (CPU_FAN2/WP 4-broches) (voir p.6, No. 5) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

B760M Pro-A WiFi B760M Pro-A Français Français Connecteur d’alimentation ATX (ATXPWR1 24-broches) (voir p.6, No. 8) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12 V (ATX12V1 8-broches) (voir p.6, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. *Avertissement : Veuillez vérifier que le cordon d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le cordon d'alimentation PCIe sur ce connecteur. ATX12V1

Français Français Embase SPI TPM (SPI_TPM_J1 13-broches) (voir p.6, No. 15) Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme. Connecteur underbolt AIC (TB1 5-broches) (voir p.6, No. 20) Veuillez connecter une carte d’extension (AIC) Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO. *Veuillez installer la carte AIC Thunderbolt™ sur la fente PCIE2 (fente par défaut).

RST# RSMRST# TPM_PIRQ TB141 B760M Pro-A WiFi B760M Pro-A Français Français Embase LED RGB (RGB_LED1 4-broches) (voir p.6, No. 26) Cette embase RGB sert à connecter le câble d'extension LED RGB qui permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

1. N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble

peut être endommagé.

2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et

débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.

2. L'embase LED RGB prend en charge les rubans LED RGB standard 5050 (12V/G/R/B), avec

une puissance maximale de 3A (12V) et une longueur maximale de 2 mètres.

Connectez votre ruban LED RGB à l'embase LED RGB

RGB_LED1) sur la carte mère.42 Français Français ADDR_LED2

Connectez vos rubans LED RGB adressables aux Embases LED adressables (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) sur la carte mère. VOUT DO_ADDR

ADDR_LED1 Embases LED adressables (ADDR_LED1 3-broches) (voir p.6, No. 24) (ADDR_LED2 3-broches) (voir p.6, No. 7) (ADDR_LED3 3-broches) (voir p.6, No. 6) Ces embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi diérents eets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé. ADDR_LED343 B760M Pro-A WiFi B760M Pro-A Français Français

1. N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le

câble peut être endommagé.

2. Avant d'installer ou de retirer votre câble LED adressable, veuillez éteindre votre système

et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED adressable ne sont pas fournies dans l'emballage.

2. L'embase LED adressable prend en charge les rubans LED RGB adressables WS2812B

(5V/Données/GND), avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.44 Français Français

2.14 Post Status Checker

Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ordinateur. Il émet une lumière rouge pour indiquer si l’unité centrale, la mémoire, la carte VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.45 B760M Pro-A WiFi B760M Pro-A Français Français

2.15 Guide d'installation du module WiFi PCIe M.2 WiFi/BT

et du module Intel® CNVi (pour B760M Pro-A) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le socket M.2 (touche E) prend en charge le module WiFi PCIe de type 2230 WiFi/BT et Intel® CNVi (WiFi/BT intégré).

• Le socket M.2 ne prend pas en charge les SSD SATA M.2. Avant d'installer le module Intel® CNVi (Integrated Connectivity), veuillez couper complètement l'alimentation secteur. Installation du module WiFi/BT ou de Intel® CNVi (WiFi/BT intégré) Étape 1 Préparez un module WiFi/BT PCIe type 2230 ou Intel® CNVi (WiFi/BT intégré) et la vis. Longueur PCB : 3cmType module : Type 2230

Étape 2 Trouvez l'emplacement de l'écrou à utiliser.46 Français Français

Étape 3 Insérez délicatement le module WiFi PCIe WiFi/BT ou le module Intel® CNVi (WiFi/BT intégré) dans le socket M.2. Gardez à l’esprit que le module ne rentre que dans un seul sens. Étape 4 Serrez la vis avec un tournevis pour xer le module en place. Ne serrez pas trop la vis, au risque d’endommager le module.47 B760M Pro-A WiFi B760M Pro-A Français Français

2.16 Guide d'installation du module SSD M.2 (M2_1)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_1, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2242/2260/2280. Installation d’un module SSD M.2 Étape 1 Préparez un module SSD M.2 et une vis. Étape 2 En fonction du type de PCB et de la longueur de votre module SSD M.2, trouvez l’emplacement correspondant à utiliser. No. 1 2 3 Emplacement de l’écrou A B C Longueur PCB 4,2cm 6cm 8cm Type module Type 2242 Type 2260 Type 2280

ABC48 Français Français Étape 3 Avant d’installer un module SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2. *Veuillez retirer les lms de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer un module SSD M.2. Étape 4 Retirez le lm protecteur jaune de l’écrou à utiliser. Préparez l'entretoise pour M.2 fournie dans l'emballage et serrez-la à l'emplacement souhaité pour l'écrou sur la carte mère. Sautez l'étape 4 si votre module SSD M.2 est de type 2280. Étape 5 Alignez et insérez délicatement le module SSD M.2 dans l’emplacement M.2. Gardez à l’esprit que le module SSD M.2 ne rentre que dans un seul sens. ABC ABC

B760M Pro-A WiFi B760M Pro-A Français Français Étape 6 Serrez la vis avec un tournevis pour xer le module en place. Ne serrez pas trop la vis, au risque d’endommager le module. Sautez l'étape 6 si votre module SSD M.2 est de type 2280. Étape 7 Avant de xer le dissipateur thermique M.2, assurez-vous d'aligner l'encoche du SSD sur l’entretoise de la carte mère si vous utilisez un module SSD de type 2280; autrement le module SSD pourrait être endommagé. Installation correcte : Le circuit imprimé du SSD est bien placé et le dissipateur thermique M.2 peut être vissé. Installation incorrecte : Le circuit imprimé du SSD se trouve entre le dissipateur thermique M.2 et l’entretoise. Ne continuez pas.

Français Français Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web: http://www.asrock.com Étape 8 Serrez les vis avec un tournevis pour xer le module (si votre module SSD M.2 est de type 2280) et le dissipateur thermique M.2 en place dans l'ordre indiqué. Serrez d'abord la vis opposée au connecteur M.2 (2), puis serrez celle qui se trouve à côté du connecteur M.2 (3). *Ne serrez pas trop la vis, au risque d’endommager le module et le dissipateur thermique M.2.

2.17 Guide d'installation du module SSD M.2 (M2_2 et

M2_3) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_2 et M2_3, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2280. Installation d’un module SSD M.2 Étape 1 Préparez un module SSD M.2 et une vis. Étape 2 En fonction du type de PCB et de la longueur de votre module SSD M.2, trouvez l’emplacement correspondant à utiliser. No. 1 Emplacement de l’écrou A Longueur PCB 8cm Type module Type 228052 Français Français Étape 3 Alignez et insérez délicatement le module SSD M.2 dans l’emplacement M.2. Gardez à l’esprit que le module SSD M.2 ne rentre que dans un seul sens. Étape 4 Serrez la vis avec un tournevis pour xer le module en place. Ne serrez pas trop la vis, au risque d’endommager le module. NUT1NUT2 Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web: http://www.asrock.com

oFrançais Français Version 1.0 Publié en décembre 2023 Copyright©2023 ASRock INC. Tous droits réservés. Avis de droit d'auteur : Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, à l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde, sans le consentement écrit d'ASRock Inc. Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires, sans intention de les enfreindre. Clause de non-responsabilité: Les spécifications et les informations contenues dans ce document sont fournies à titre d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas être considérées comme un engagement de la part d'ASRock. ASRock n'assume aucune responsabilité pour les erreurs ou omissions qui pourraient apparaître dans ce document. En ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité marchande ou d'adéquation à un usage particulier. En aucun cas, ASRock, ses directeurs, officiers, employés ou agents ne pourront être tenus responsables de tout dommage indirect, spécial, accidentel ou consécutif (y compris les dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un défaut ou d'une erreur dans la documentation ou le produit. Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraîner un fonctionnement non désiré. Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limitations sont stipulées aux ns de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie sous forme de radiofréquences ; et s’il n’est pas installé et utilisé en conformité avec les instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes: - Réorienter ou déplacer l’antenne de réception. - Augmenter la distance entre l’appareil et le récepteur. - Branchez l'équipement sur une prise avec un circuit diérent de celle sur lequel le récepteur est branché. - Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.ACCORD DE LICENCE DE LOGICIEL D'UTILISATEUR FINAL D’INTEL IMPORTANT - A LIRE AVANT DE COPIER, D’INSTALLER OU D’UTILISER CETTE LICENCE. Le détenteur de la licence dispose d'une licence en vertu des droits d'auteur d'Intel pour reproduire le logiciel d'Intel uniquement dans sa forme non modiée et binaire (avec toute la documentation qui l'accompagne, le «Logiciel») pour son usage personnel uniquement et non commercial, en rapport avec les produits basés sur Intel pour lesquels le logiciel a été fourni, sous réserve des conditions suivantes : (a) Le Détenteur de la licence n'est pas autorisé à divulguer, distribuer ou transférer toute partie du Logiciel, et Vous acceptez d'empêcher dans la mesure du possible toute copie non autorisée du Logiciel. (b) Le Détenteur de la licence n'est pas autorisé à faire de l'ingénierie inverse, à décompiler ou à désassembler le Logiciel. (c) Le Détenteur de la licence ne peut pas accorder de sous-licence au Logiciel. (d) Le Logiciel peut contenir le logiciel et d'autres éléments de propriété intellectuelle de fournisseurs tiers, dont certains peuvent être identiés dans un chier license.txt joint ou dans un autre texte ou chier, et faire l'objet d'une licence conformément à ce dernier. (e) Intel n'a aucune obligation de fournir un support, une assistance technique ou des mises à jour pour le Logiciel. PROPRIÉTÉ DU LOGICIEL ET DROITS D'AUTEUR. La propriété de toutes les copies du logiciel appartient à Intel ou à ses concédants ou fournisseurs uniquement. Le logiciel est protégé par les droits d'auteur et par les lois des États-Unis et d'autres pays, ainsi que par les dispositions des traités internationaux. Le détenteur de la licence n'a pas le droit de supprimer les avis de copyright du logiciel. Sauf disposition contraire expresse ci-dessus, Intel ne concède aucun droit exprès ou implicite sur les brevets, droits d'auteur, marques ou autres droits de propriété intellectuelle d'Intel. Le transfert de la licence met n au droit du Détenteur de la licence d'utiliser le logiciel. EXCLUSION DE GARANTIE. Le logiciel est fourni «TEL QUEL» sans garantie d'aucune sorte, EXPRESSE OU IMPLICITE, Y COMPRIS, SANS LIMITATION, LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER. LIMITATION DE RESPONSABILITÉ. NI INTEL, NI SES CONCÉDANTS DE LICENCE OU FOURNISSEURS NE SERONT RESPONSABLES DE TOUTE PERTE DE PROFITS, PERTE D'UTILISATION, INTERRUPTION D'ACTIVITÉ OU DOMMAGES INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS DE TOUTE SORTE, QUE CE SOIT DANS LE CADRE DE CET ACCORD OU AUTRE, MÊME SI INTEL A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. LICENCE D'UTILISATION DES COMMENTAIRES ET SUGGESTIONS. Le présent Accord n'oblige PAS le Détenteur de la licence à fournir à Intel des commentaires ou des suggestions sur le logiciel. Toutefois, si le Détenteur de la licence fournit à Intel des commentaires ou des suggestions pour la modication, la correction, l'amélioration ou le perfectionnement (a) du logiciel ou (b) des produits ou processus Intel qui fonctionnent avec le logiciel, le Détenteur de la licence accorde à Intel une licence non exclusive, mondiale, perpétuelle, irrévocable, transférable et libre de redevance, avec le droit d'accorder une sous-licence, dans le cadre des droits de propriété intellectuelle du Détenteur de la licence, pour incorporer ou utiliser autrement ces commentaires et suggestions. RÉSILIATION DE CETTE LICENCE. L'Intel ou le concédant de sous-licence peut résilier cette licence à tout moment si le Détenteur de la licence ne respecte pas l'un des termes ou des conditions. En cas de résiliation, le Détenteur de la licence devra détruire ou retourner immédiatement à Intel toutes les copies du logiciel.TIERS BÉNÉFICIAIRE. Intel est un bénéciaire prévu de l’Accord de licence pour utilisateur nal et a le droit de faire appliquer tous ses termes. DROITS RESTREINTS DU GOUVERNEMENT DES ÉTATS-UNIS. Le logiciel est un article commercial (tel que déni dans 48 C.F.R. 2.101) constitué d'un logiciel informatique commercial et d'une documentation de logiciel informatique commercial (tels que ces termes sont utilisés dans 48 C.F.R. 12.212), conformément à 48 C.F.R. 12.212 et 48 C.F.R 227.7202-1 à 227.7202-4. Vous ne devez pas fournir le Logiciel au gouvernement des États-Unis. Le contractant ou fabricant est Intel Corporation, 2200 Mission College Blvd, Santa Clara, CA

LOIS SUR L'EXPORTATION. Le Détenteur de la licence s'engage à ce que ni le Détenteur de la licence ni les liales du Détenteur de la licence n'exportent/ne réexportent le Logiciel, directement ou indirectement, vers tout pays pour lequel le Département du commerce des États-Unis ou toute autre agence ou département du gouvernement des États-Unis ou le gouvernement étranger d'où il est expédié exige une licence d'exportation ou toute autre approbation gouvernementale, sans avoir obtenu au préalable telle licence ou approbation requise. Dans le cas où le Logiciel est exporté depuis les États-Unis ou réexporté depuis une destination étrangère par le Détenteur de la licence, ce dernier s'assurera que la distribution et l'exportation/réexportation ou l'importation du Logiciel sont conformes à l'ensemble des lois, règlements, ordonnances ou autres restrictions de la Réglementation sur l'administration des exportations des États-Unis et du gouvernement étranger approprié. LOIS APPLICABLES. Ce Contrat et tout litige en découlant ou s'y rapportant seront régis par les lois des États-Unis et de Delaware, sans égard aux principes de conit de lois. Les parties au présent accord excluent l'application de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (1980). Les tribunaux régionaux et fédéraux siégeant dans Delaware, aux États-Unis, auront la compétence exclusive pour tout litige découlant du présent accord ou s'y rapportant. Les parties consentent à la compétence personnelle et à la juridiction de ces tribunaux. Une Partie qui obtient un jugement contre une autre Partie dans les tribunaux identiés dans cette section peut exécuter ce jugement dans tout tribunal ayant compétence sur les Parties. Les droits spéciques du Détenteur de la licence peuvent varier d'un pays à l'autre.Les termes HDMI® et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays. ATTENTION

CE PRODUIT CONTIENT UNE PILE BOUTON

En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou mortelles. Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance toxique contrôlée par les réglementations sur les meilleures pratiques de gestion (BMP) du perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations correspondantes. “Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir www.dtsc.ca.gov/hazardouswaste/perchlorate” AUSTRALIE UNIQUEMENT Nos produits viennent avec des garanties qui ne peuvent pas être exclues en vertu des Loi relatives aux droits du consommateur de l'Australie. Vous avez droit à un remplacement ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre perte ou dommage raisonnablement prévisible causé par nos produits. Vous avez également le droit d'avoir les produits réparés ou remplacés si les produits ne sont pas d'une qualité acceptable et si la panne ne constitue pas une défaillance majeure. Si vous avez besoin d'aide, veuillez contacter ASRock Tél : [phone] ext.123 (Frais d'appel internationaux standard applicables)ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte complet de la déclaration de conformité UKCA est disponible sur : http://www.asrock.com ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la déclaration de conformité pour l’UE est disponible sur : http://www.asrock.com ASRock suit le concept de conception écologique pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires. Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme. NE JETEZ PAS la carte mère avec les ordures ménagères. Ce produit a été conçu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce symbole de la poubelle barrée indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les ordures ménagères. Vérier la réglementation local pour la mise au rebut de produits électroniques. Avertissement CE Cet appareil est conforme à la directive 2014/53/UE émise par la Commission de la Communauté européenne. Cet appareil est conforme aux limites d’exposition aux radiations définies par l’UE pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20cm entre le ventilateur et votre corps.Le fonctionnement dans les bandes 5,15-5,35/6GHz est limité à une utilisation en intérieur uniquement. Puissance d'émission radio par type d'émetteur-récepteur Fonction Fréquence Puissance de sortie maximale (EIRP) WiFi 2400-2483,5 MHz 18,5 + / -1,5 dbm 5150-5250 MHz 21,5 + / -1,5 dbm 5250-5350 MHz 18,5 + / -1,5 dbm (pas de TPC) 21,5 + / -1,5 dbm (TPC) 5470-5725 MHz 25,5 + / -1,5 dbm (pas de TPC) 28,5 + / -1,5 dbm (TPC) 5725-5850 MHz 11 + / -1,5 dbm 5945-6425 MHz 21 + / -1,5 dbm Bluetooth 2400-2483,5 MHz 8,5 + / -1,5 dbm
