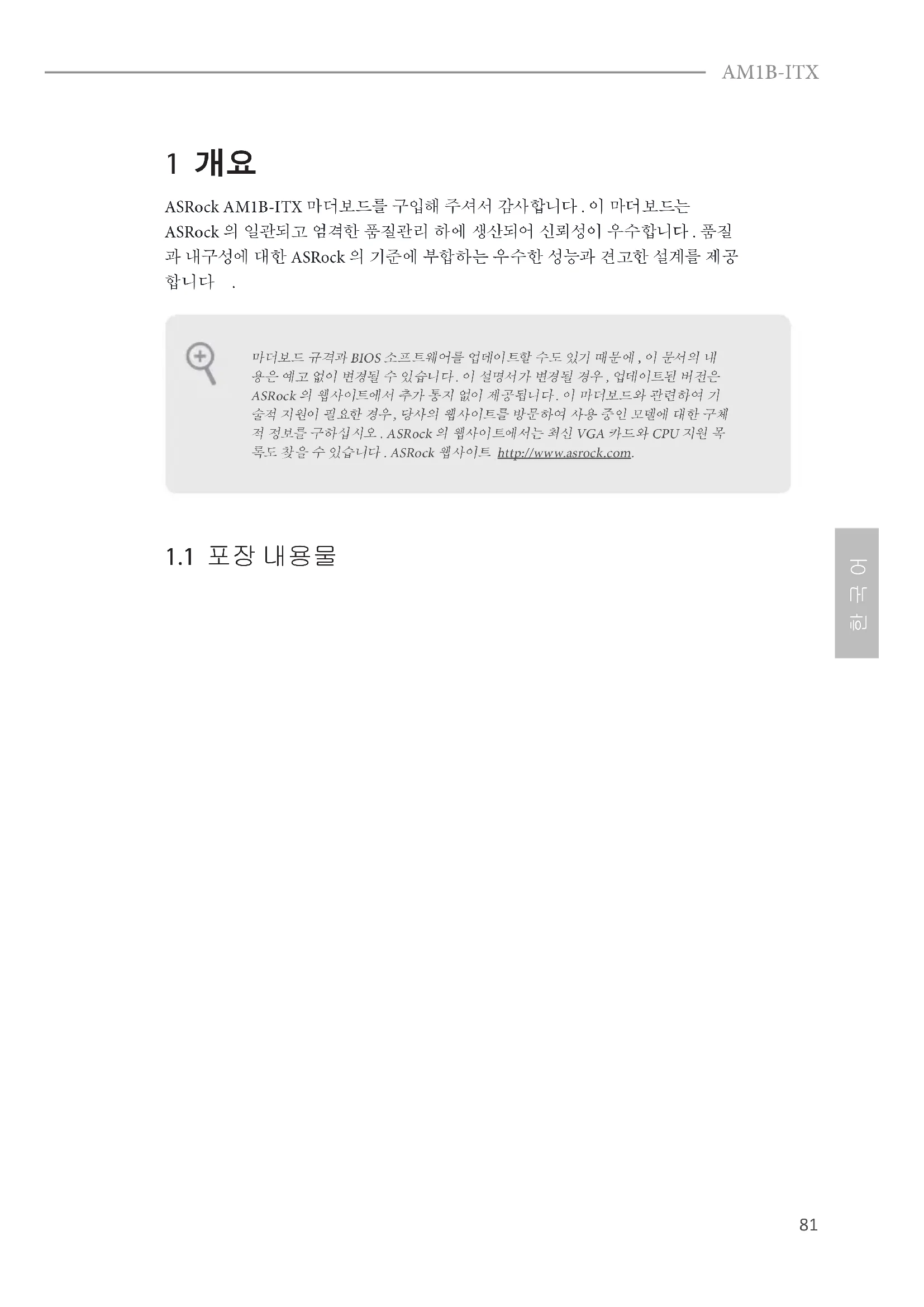

AM1B-ITX 1 개요 ASRock AM1B-ITX 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질 과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공

• ASRock AM1B-ITX 마더보드 (Mini-ITX 폼 팩터 )

• ASRock AM1B-ITX 간편 설치 안내서

• ASRock AM1B-ITX 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• I/O 패널 실드 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내 용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기 술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체 적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목 록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.82

• AMD AM1 소켓 A 시리즈 및 E 시리즈 쿼드 코어 / 듀얼 코어 APU 를 최대 25W 까지 지원합니다

• DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB

• PCI Express 2.0 x16 슬롯 1 개 (PCIE1: x4 모드 )

• A 시리즈 / E 시리즈 APU 에 통합된 AMD Radeon

• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz 및 4K x 2K (3840x2160) @ 30Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 2048x1536 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 5.1 CH HD 오디오 지원 (Realtek ALC662 오디오 코덱 )

• PS/2 마우스 / 키보드 포트 1 개

• 의 병렬 포트 :ECP/EPP 지원오 디오 잭 1 개

• USB 2.0 포트 2 개 ( 풀 서지 보호 지원 )

• USB 3.0 포트 2 개 ( 풀 서지 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

• 25W 쿼드 - 코어 APU AMD AM1 시리즈 소켓 지원 SATA3

6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “ 핫 플러그” 기능 지

• ASMedia ASM1061 지원 SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “ 핫 플러그” 기능 지원

• CPU 팬 커넥터 1 개 (4 핀 )

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 ) ( 풀 서지 보호

• ASMedia ASM1042A 지원 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) ( 풀 서지 보호 지원 ) BIOS 기능

• GUI 지원을 제공하는 32Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), Google Chrome 브라우저 및 툴바 , Start8 (30 일 시험판 )

8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8

64 비트 / 7 32 비트 / 7 64 비트 / XP 32 비트 / XP 64 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )85

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “ 단 락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “ 단선” 됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “ 단락” 됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1페이지, 2번 항목 참조) CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이

트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS

를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날 짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS기본값 CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “ Clear Status( 상태 지우기 )” 를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시 오 .86

(9 핀 PANEL1) (1 페이지 , 8 번 항목 참조 ) 섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할 당에 따라 이 헤더에 연 결합니다 . 케이블을 연 결하기 전에 양극 핀과 음극 핀을 기록합니다 . PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는

LED 가 켜져 있습니다 . 시스템이 S3 대기 상태에 있을 때는 LED 가 계속 깜박입니

다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이 터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위 치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있 습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확 히 일치하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 .87

AM1B-ITX 시리얼 ATA3 커넥터 (SATA3_1: 1 페이지 , 9 번 항목 참조 ) (SATA3_2: (1 페이지 , 10 번 항목 참조 ) (SATA3_A1: (1 페이지 , 12 번 항목 참조) (SATA3_A2: (1 페이지 , 11번 항목 참조 ) 이들 4 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데 이터 전송 속도를 제공 하는 내부 저장 장치용 SATA 데이터 케이블을

USB 2.0 헤더 (9 핀 USB4_5) (1페이지 , 17 번 항목 참조) (9 핀 USB6_7) (1 페이지 , 18 번 항목 참조 )

2 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 2 개가 탑재되어 있습 니다 . 각 USB 2.0 헤더는 포트 2 개를 지원할 수

USB 3.0 헤더 (19 핀 USB3_2_3) (1 페이지 , 14 번 항목 참조 )

2 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 1 개가 탑재되어 있습 니다 . 각 USB 3.0 헤더는 포트 2 개를 지원할 수

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 19 번 항목 참조) 이 헤더는 오디오 장치 를 전면 오디오 패널에 연결하는 데 사용됩니

(4 핀 SPEAKER1) (1 페이지 , 7 번 항목 참조 ) 섀시 스피커를 이 헤더

섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (1페이지, 13번 항목 참조 ) (3 핀 PWR_FAN1) (1 페이지 , 1 번 항목 참조 ) 팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결하

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 3 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 )

있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어 가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시 스템을 설치하십시오 .

AC’ 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’ 97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “ FrontMic” 탭으로 가서 “ Recording Volume( 녹음 볼륨 )” 을 조정합니다 .

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 6 번 항목 참조 )

(9 핀 COM1) (1페이지 , 16 번 항목 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니

(2 핀 CI1) (1 페이지 , 4 번 항목 참조 ) 이 마더보드는 섀시 커 버가 제거될 경우 이를 감지하는 케이스 열림 감 지 기능을 지원합니다 . 이 기능을 사용하려면 섀시 침입 감지 설계가 적용된 섀시를 사용해야

TPM 헤더 (17 핀 TPMS1) (1페이지 , 15 번 항목 참조 ) 이 커넥터는 키 , 디지 털 인증서 , 암호 및 데 이터를 안전하게 보관 할 수 있는 TPM(Trusted Platform Module) 시스 템을 지원합니다 . TPM 시스템은 네트워크 보안 을 강화하고 , 디지털 신 원을 보호하며 플랫폼 무결성을 유지합니다 .
